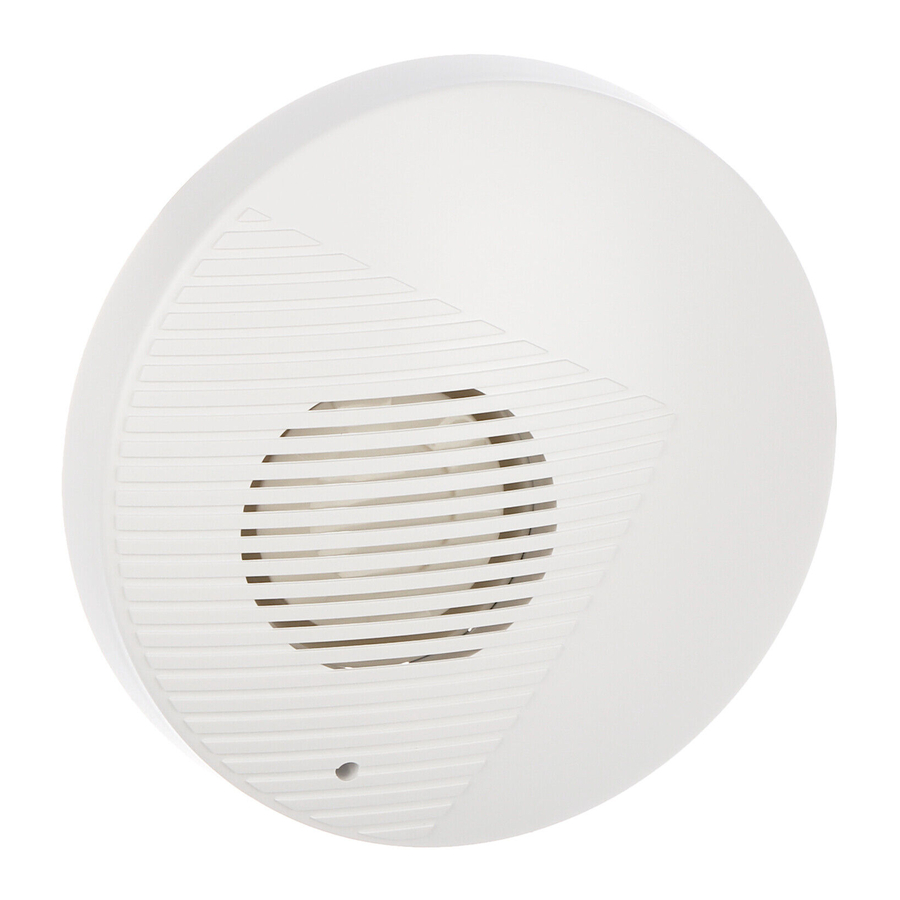

Satel SPW-100 - Instrukcja obsługi syreny WEWNĘTRZNEJ
Zawartość
CECHY
- Sygnalizacja akustyczna za pomocą przetwornika piezoelektrycznego.
- Trzy wybieralne tony dla sygnalizacji akustycznej.
- Zabezpieczenie antysabotażowe na 2 sposoby – przed zdjęciem obudowy i oderwaniem obudowy od ściany.
WSKAZÓWKI DOTYCZĄCE INSTALACJI
- Syrena może być używana tylko wewnątrz pomieszczeń.
- Syrena powinna być zamontowana na płaskiej powierzchni za pomocą wkrętów i kołków rozporowych.
- Przed wykonaniem połączeń odłącz zasilanie.
RYSUNEK 1. Zdejmowanie obudowy.
SPECYFIKACJA
| Napięcie zasilania | 12 V DC ±15% |
| Maksymalny pobór prądu | 320 mA |
| Poziom ciśnienia akustycznego (w odległości 1 m) | do 120 dB |
| Klasa środowiskowa zgodna z EN50130-5 | II |
| Zakres temperatur pracy | -10°C...+55°C |
| Maksymalna wilgotność | 93 ±3% |
| Wymiary | 130 x 130 x 40 mm |
| Waga | 170 g |
RYSUNEK 2. Wnętrze syreny po zdjęciu obudowy.
- otwory wejścia kablowego.
- otwory montażowe.
- płytka elektroniki (rys. 3).
- przetwornik piezoelektryczny.
RYSUNEK 3. Płytka elektroniki syreny.
- zaciski:
+SA- - sterowanie sygnalizacją akustyczną – podanie napięcia +12 V DC na zaciski spowoduje uruchomienie sygnalizacji. Do sterowania sygnalizacją można wykorzystać wysokoprądowe wyjście centrali.
TMP - obwód sabotażowy – otwarcie dowolnego kontaktu sabotażowego oznacza otwarcie obwodu (obwód NC). Zaciski można podłączyć do strefy centrali zaprogramowanej jako sabotażowa.
- kontakt sabotażowy, który otwiera się po zdjęciu obudowy.
- zworki do wyboru tonu.
- opis ustawienia zworek dla poszczególnych sygnałów akustycznych.
RYSUNEK 4. Wybór rodzaju sygnału akustycznego.
- ton 1;
- ton 2;
- ton 3;
(
- zworki zwarte;
- zworki otwarte).
RYSUNEK 5. Wymiary syreny.
Deklaracja zgodności jest dostępna pod adresem www.satel.eu/ce
