Satel SPW-100 - ІШКІ СИРЕНА нұсқаулығы
Мазмұны
ЕРЕКШЕЛІКТЕРІ
- Пьезоэлектрлік түрлендіргіш арқылы акустикалық сигнал беру.
- Акустикалық сигнал беру үшін үш таңдаулы тон.
- Бұзудан қорғау 2 тәсілмен – қақпақты алу және корпусты қабырғадан жұлып алу.
ОРНАТУ БОЙЫНША КЕҢЕСТЕР
- Сиренаны тек үй ішінде ғана пайдалануға болады.
- Сиренаны бұрандалар мен кеңейту болттары арқылы тегіс бетке орнату керек.
- Қосылымдарды жасамас бұрын қуатты өшіріңіз.

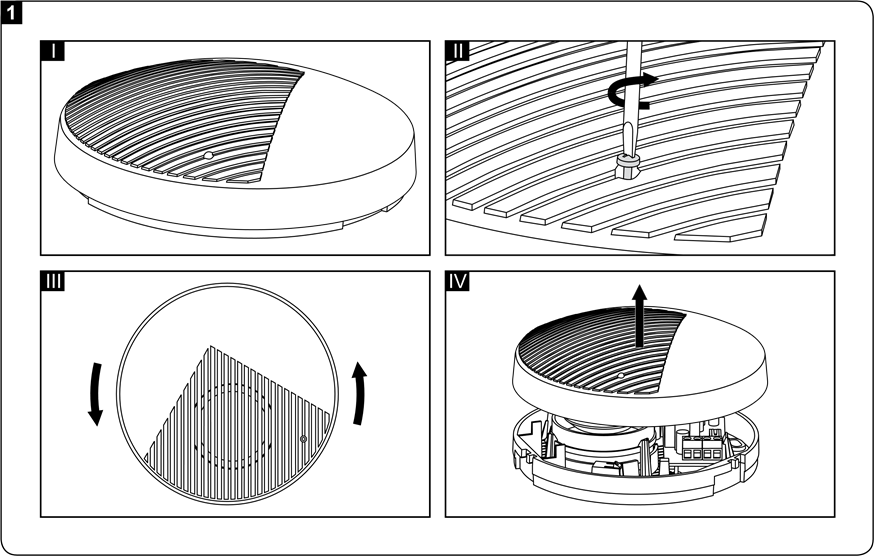

1-СУРЕТ. Қақпақты алу.
ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ
| Қоректендіру кернеуі | 12 V DC ±15% |
| Максималды ток тұтыну | 320 mA |
| Дыбыс қысымының деңгейі (1 м қашықтықта) | 120 дБ дейін |
| EN50130-5 стандартына сәйкес экологиялық класс | II |
| Жұмыс температурасының диапазоны | -10°C...+55°C |
| Максималды ылғалдылық | 93 ±3% |
| Өлшемдері | 130 x 130 x 40 mm |
| Салмағы | 170 g |

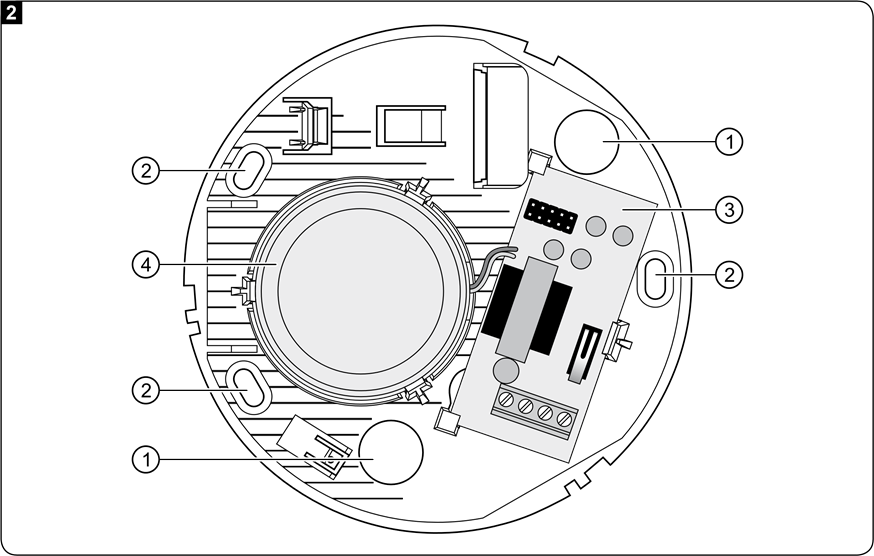

2-СУРЕТ. Қақпағы алынған сиренаның ішкі көрінісі.
- кабель кіретін тесіктер.
- бекіту тесіктері.
- электроника тақтасы (3-сурет).
- пьезоэлектрлік түрлендіргіш.

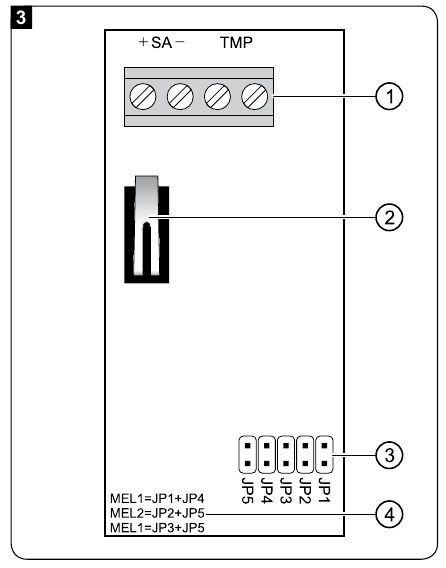

3-СУРЕТ. Сиренаның электроника тақтасы.
- терминалдар:
+SA- - акустикалық сигнал беруді басқару – терминалдарға +12 V DC кернеуін беру сигнал беруді іске қосады. Сигнал беруді басқару үшін басқару панелінің жоғары токты шығысын пайдалануға болады.
TMP - бұзу тізбегі – кез келген бұзу контактысын ашу тізбекті ашуды білдіреді (NC тізбегі). Терминалдарды басқару панелінің бұзу ретінде алдын ала бағдарламаланған аймағына қосуға болады.
- қақпақ алынған кезде ашылатын бұзу контактысы.
- тонды таңдауға арналған түйреуіштер.
- сәйкес акустикалық сигналдар үшін секіргіштерді орнату сипаттамасы.

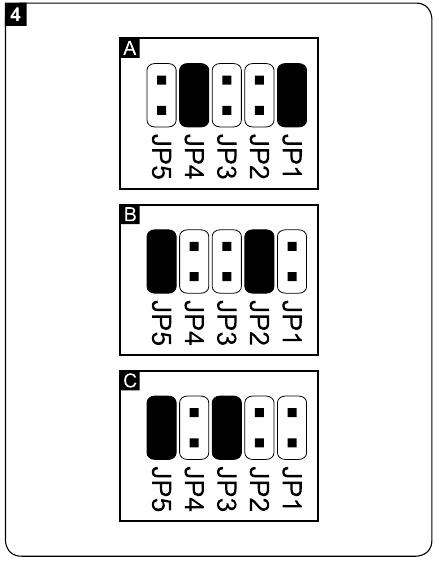

4-СУРЕТ. Акустикалық сигнал түрін таңдау.
- 1-тон;
- 2-тон;
- 3-тон;
(
- түйреуіштер тұйықталған;
- түйреуіштер ашық).

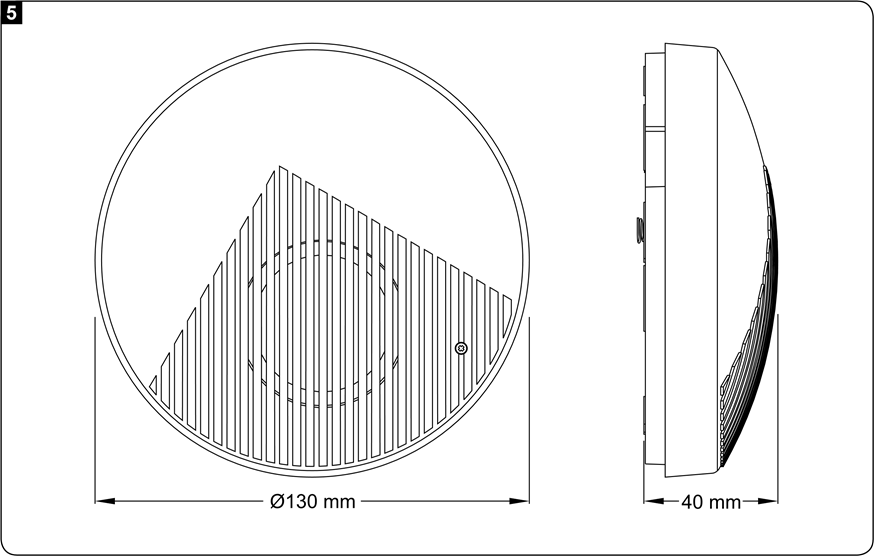

5-СУРЕТ. Сиренаның өлшемдері.
Сәйкестік декларациясымен www.satel.eu/ce сайтында танысуға болады
