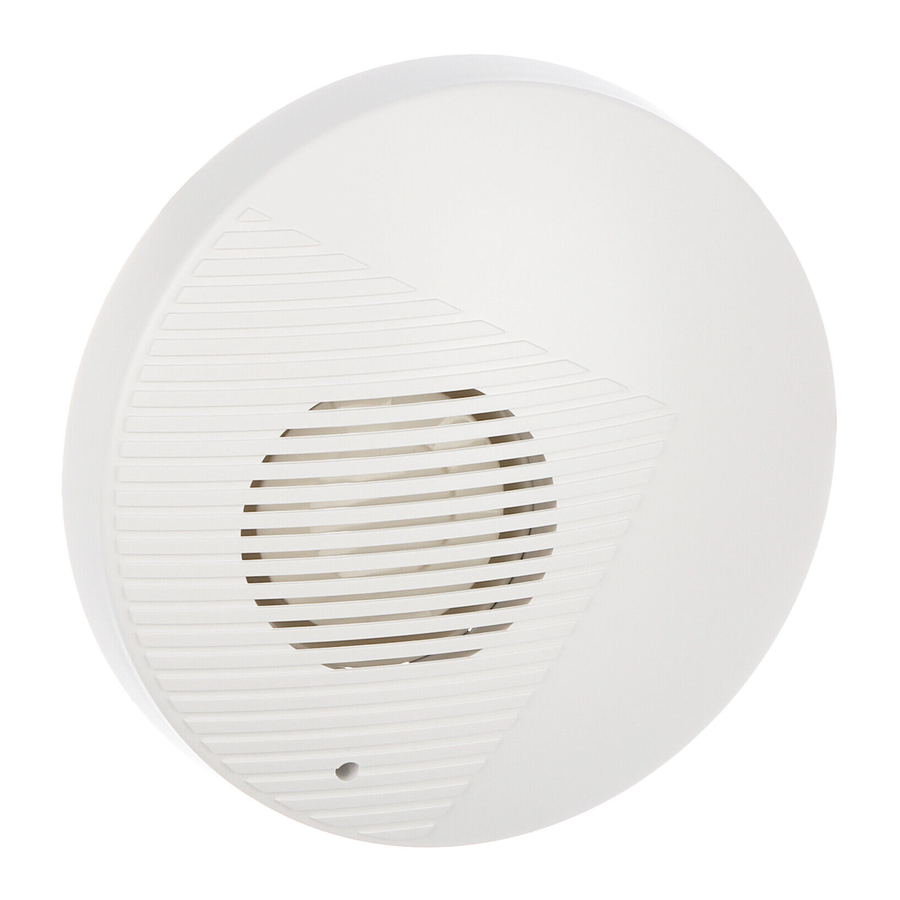

Satel SPW-100 - Руководство для внутренней сирены

ОСОБЕННОСТИ

  • Акустическая сигнализация с помощью пьезоэлектрического преобразователя.
  • Три выбираемых тона для акустической сигнализации.
  • Двойная защита от несанкционированного доступа – снятие крышки и отрыв корпуса от стены.

СОВЕТЫ ПО УСТАНОВКЕ

  • Сирену можно использовать только в помещении.
  • Сирену следует устанавливать на плоской поверхности с помощью винтов и распорных болтов.
  • Отключите питание перед выполнением подключений.

РИСУНОК 1. Снятие крышки.
Снятие крышки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания 12 В DC ±15%
Максимальный ток потребления 320 mA
Уровень звукового давления (на расстоянии 1 м) до 120 dB
Экологический класс согласно EN50130-5 II
Диапазон рабочих температур -10°C...+55°C
Максимальная влажность 93 ±3%
Размеры 130 x 130 x 40 mm
Вес 170 g

РИСУНОК 2. Внутреннее устройство сирены со снятой крышкой.
Внутреннее устройство сирены со снятой крышкой

  1. отверстия для ввода кабеля.
  2. монтажные отверстия.
  3. плата электроники (Рис. 3).
  4. пьезоэлектрический преобразователь.

РИСУНОК 3. Плата электроники сирены.
Плата электроники сирены

  1. клеммы:
    +SA- - управление акустической сигнализацией – подача напряжения +12 В DC на клеммы запустит сигнализацию. Для управления сигнализацией можно использовать сильноточный выход контрольной панели.

    TMP - тамперная цепь – размыкание любого тамперного контакта означает размыкание цепи (NC цепь). Клеммы можно подключить к зоне контрольной панели, запрограммированной как тамперная.
  1. тамперный контакт, который размыкается при снятии крышки.
  2. контакты для выбора тона.
  3. описание установки перемычек для соответствующих акустических сигналов.

РИСУНОК 4. Выбор типа акустического сигнала.
Выбор типа акустического сигнала

  1. тон 1;
  2. тон 2;
  3. тон 3;

( - контакты замкнуты; - контакты разомкнуты).

РИСУНОК 5. Размеры сирены.
Размеры сирены

Декларацию соответствия можно посмотреть на www.satel.eu/ce
