Manual de FIIDO Kidz

Introducción del producto

Descripción general del producto

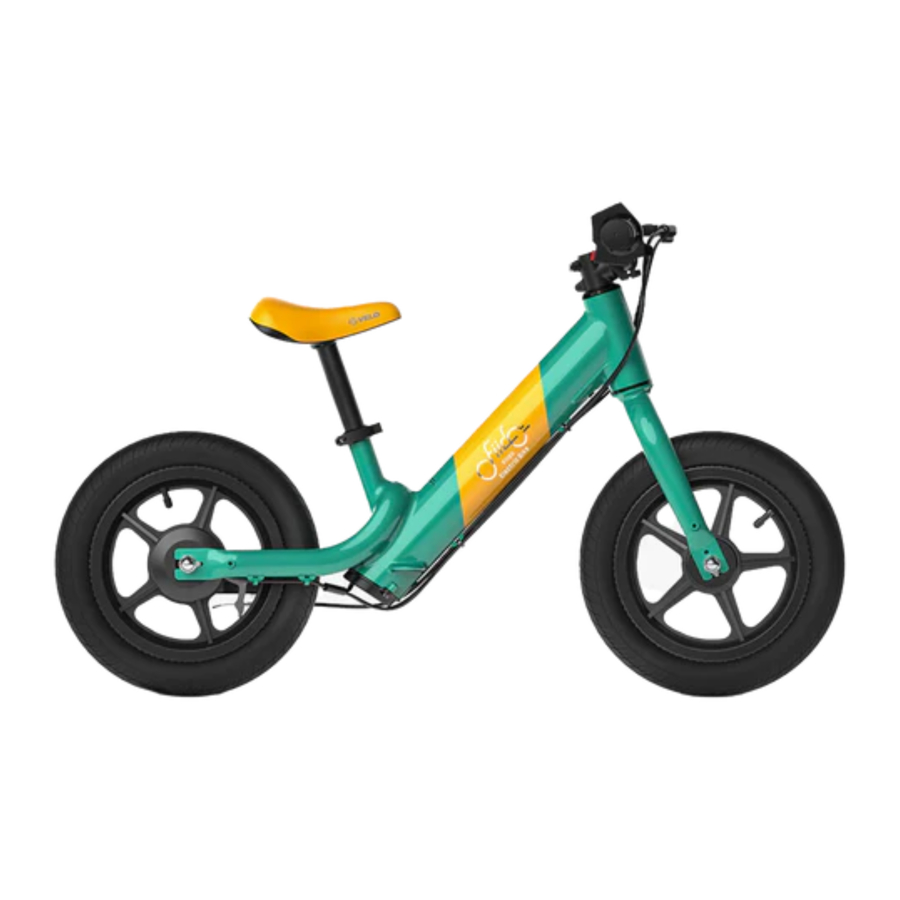

La Fiido Kidz es una bicicleta eléctrica de equilibrio dedicada a priorizar la seguridad de los niños al tiempo que fomenta sus habilidades de equilibrio durante el juego. Esta innovadora bicicleta se conecta perfectamente a los teléfonos inteligentes a través de la aplicación Fiido APP, lo que permite a los padres o tutores administrar la velocidad máxima, el nivel de salida de potencia y las funciones de encendido/apagado, lo que garantiza una experiencia de seguridad óptima para los niños.
La bicicleta viene equipada con frenos de tambor de corte de energía, un motor sin resistencia y neumáticos de 12 pulgadas, aptos para niños de 2 a 7 años, con una velocidad máxima que alcanza las 7,4 MPH (12 km/h).

Lista de embalaje

Piezas del producto

Accesorios

Herramientas

*Compruebe cuidadosamente si todos los artículos están completos e intactos. Si hay algún problema, como falta o daño, póngase en contacto con el equipo oficial de posventa lo antes posible.

Diagramas del producto

*Si necesita servicio o reemplazo de batería, póngase en contacto con nuestro equipo de posventa o con los distribuidores locales. No se permite que personas no profesionales quiten o instalen la batería.

DESCRIPCIÓN de la función

Manillar

Batería

Guía de uso

Guía de instalación

La bicicleta está casi montada antes de salir de fábrica. Cuando reciba la bicicleta, solo tiene que ajustar el manillar e instalar la potencia.

Instale el manillar

1. Ajuste de la potencia: Gire la potencia 180° para alinearla con la rueda delantera;

2. Instalación del manillar: Retire la tapa de la potencia, coloque el manillar en la potencia y, a continuación, cúbralo con la tapa del manillar y apriete los tornillos secuencialmente.

3. Apriete la potencia: Como se muestra en la foto, después de ajustar el manillar para que quede perpendicular a la rueda delantera, apriete el tornillo en la parte superior de la potencia y los dos tornillos en el lateral para completar la instalación.


Conexión de la APP

El producto está configurado en modo parental de forma predeterminada, en el que tanto las funciones de aceleración como las de asistencia eléctrica están desactivadas. Para habilitar las funciones de aceleración o de asistencia eléctrica, descargue la aplicación Fiido y conéctela a la bicicleta. A continuación, puede cambiar al modo infantil o al modo parental para el modo de aceleración o de asistencia eléctrica.

1. Descargue e instale la aplicación y, a continuación, regístrese o inicie sesión.

2. Pulse el interruptor de la batería en el lateral del cuadro para encender la batería. A continuación, pulse el interruptor debajo de la pantalla para encender la alimentación de la bicicleta.
   (Nota: si el producto no se enciende durante mucho tiempo, puede pulsar el interruptor de la batería para apagarla, lo que puede reducir eficazmente el consumo de energía).

3. Encienda el Bluetooth en el teléfono> Fiido APP > Device (Dispositivo) > +Register My Device (+Registrar mi dispositivo) > SEARCH (BUSCAR) > Haga clic en conectar (busque: Fiido-Kidz)> vinculado correctamente.


Funciones de la APP

Cómo usar los diferentes modos de Fiido Kidz:
(Nota:

1. Cuando la bicicleta está en modo Rider (Conductor), apáguela y luego reiníciela, la bicicleta permanecerá en este modo. El acelerador se habilitará sin necesidad de conectarse a la aplicación.
2. Cuando la bicicleta está en modo parental, apáguela y luego reiníciela, la configuración se restablecerá a los valores predeterminados. Tendrá que volver a conectarse a la aplicación y ajustar la velocidad y los modos antes de usarla).

1. Modo Rider (Conductor): Esto permite al conductor operar la bicicleta de forma independiente. La velocidad máxima puede alcanzar las 7,4 MPH (12 km/h). (Nota: esta función es solo para usuarios que estén familiarizados con el producto, sean capaces de operar de forma independiente y se encuentren dentro de áreas seguras específicas).
2. Modo parental: En este modo, el tutor puede ajustar la velocidad, el acelerador y el tiempo de asistencia de arranque de la bicicleta.
   Speed (Velocidad): Puede controlar la velocidad máxima mediante el acelerador/arranque.
   Throttle (Acelerador): Puede elegir habilitar o deshabilitar el acelerador.
   Kick-start duration (Duración del arranque): Puede elegir la duración de la aceleración del arranque cuando el vehículo está arrancando. (En el modo parental, el acelerador y el modo de arranque no se pueden habilitar al mismo tiempo. Al ajustar la duración del arranque, el acelerador se desactivará automáticamente).

Primer uso

Antes de montar, siga la guía de instalación para instalar los componentes correctamente, compruebe si el firmware está suelto, asegúrese de que haya suficiente energía y tome la protección adecuada para montar.

1. Ajuste el asiento
   Ajuste el sillín a la altura adecuada para el conductor. Ajuste la dirección y el ángulo del sillín, y apriete los tornillos una vez que esté correctamente colocado.

2. Encienda la bicicleta

   1. Pulse el interruptor de la batería en el lateral del cuadro para encender la batería.
   2. Pulse el interruptor de encendido en el mango derecho para encender la bicicleta. La pantalla se encenderá, indicando que la alimentación está encendida.
   3. Abra la aplicación Fiido y busque Fiido-Kidz para conectarse a Fiido-Kidz.
3. Empiece a montar
   Tome la protección correspondiente antes de empezar a montar.

4. Cambio de modo
   Cambie y elija el modo de conducción según las condiciones de la carretera y las necesidades personales.
   Para la selección de modo específica, consulte lo anterior. Si utiliza la función de aceleración, después de habilitar el acelerador en la aplicación, puede girar la empuñadura del mango derecho hacia abajo para activarlo.
   Si utiliza la asistencia de arranque en el modo parental, puede dar una patada hacia atrás con el pie, y la función de asistencia de arranque se activará automáticamente para la aceleración.

5. Introducción al frenado
   El freno izquierdo es un freno de apagado, lo que significa que la aceleración no puede ocurrir cuando se aplica el freno. Se recomienda que, en caso de una frenada de emergencia, después de agarrar el freno izquierdo, toque suavemente el suelo con ambos pies para desacelerar simultáneamente, para evitar accidentes debido a la inclinación hacia adelante y la caída causada por la velocidad excesiva.


Instrucciones de carga

La batería viene con una pequeña cantidad de electricidad, antes del primer uso, asegúrese de cargarla completamente antes de montar.

Carga

1. Conexión de carga: Conecte la interfaz de carga del cargador al puerto de carga, luego conecte el enchufe de alimentación del cargador a la toma de corriente.

2. Completamente cargada: Cuando la luz indicadora del cargador es roja, significa que se está cargando normalmente. Cuando la luz es verde, significa que está completamente cargada.
3. Hora de carga: La hora de carga es de alrededor de 4 horas, la duración depende de la situación.
4. Desconecte la carga: Cuando la luz indicadora se pone verde, significa que está completamente cargada. Desenchufe primero el enchufe de alimentación y, a continuación, retire la interfaz de carga de la batería. Cierre la cubierta antipolvo de la batería.


El cargador tiene un dispositivo de alto voltaje, NO lo repare sin permiso. Para evitar el peligro, la batería y el cargador deben colocarse lejos de los niños. No debe haber objetos inflamables y explosivos alrededor de las baterías (como cojines de asientos de coche, sofás, etc.). Mantenga la batería en un lugar ventilado y seco, y asegúrese de NO cargarla en un lugar al aire libre, para evitar incendios por cortocircuito eléctrico y otros accidentes causados por la lluvia y otros factores, y para evitar que entren partículas líquidas y metálicas en las piezas eléctricas.

Se permite la carga en equipos de carga públicos, pero debe tenerse en cuenta la compatibilidad entre la batería y el equipo de carga.

Si hay algún olor o alta temperatura durante la carga, deje de cargar inmediatamente y póngase en contacto con el equipo de posventa para obtener ayuda.

Precauciones de mantenimiento

Precauciones de uso

1. Los usuarios deben prestar atención a la seguridad del uso de la bicicleta
   1. No aparcar en vestíbulos de edificios, escaleras de evacuación, pasillos y salidas de seguridad.
   2. No cargar en edificios residenciales. La carga debe estar lejos de materiales combustibles y no durar más de 4 horas.
   3. Evitar que entre agua en las piezas eléctricas. Al limpiar la bicicleta, evitar el impacto del agua en el puerto de carga, los conectores del mazo de cables, el fusible y otras piezas eléctricas.
   4. Al ajustar la altura del sillín, la marca de la línea de seguridad de la tija del sillín no debe quedar expuesta.
   5. Los usuarios y los distribuidores no deben cablear ni modificar la estructura y el rendimiento sin permiso. Por ejemplo: cambiar la configuración de la batería, el circuito, aumentar la potencia de la lámpara, aumentar el sonido y otras modificaciones.
   6. No tocar la parte activa de la bicicleta con las manos mojadas o con conductores metálicos. Por ejemplo: puerto de carga, enchufe del cargador, etc.
   7. Al sustituir disyuntores o fusibles, utilizar disyuntores o fusibles de los modelos y especificaciones especificados. No cortocircuitar los cables de los fusibles. La ranura de la tarjeta del disyuntor o del fusible debe estar en buen contacto, ya que de lo contrario podría provocar accidentes.
   8. No desmonte las piezas eléctricas sin autorización para evitar que partículas líquidas y metálicas se infiltren en las piezas eléctricas.
   9. No circular con mal tiempo ni exponer la bicicleta a la luz del sol o a la lluvia durante mucho tiempo para evitar que las piezas envejezcan.
   10. Si es necesario fregar la bicicleta, limpiar la carrocería con una loción neutra mezclada con agua del grifo. No retire ni lave las piezas internas para evitar cortocircuitos.

Los no profesionales tienen estrictamente prohibido realizar reparaciones. En caso de fallo, póngase en contacto con el equipo de posventa o con un centro de mantenimiento profesional autorizado para su reparación.

2. Seguridad al conducir: respete las leyes y normativas de tráfico nacionales y locales, y preste atención a la seguridad al conducir.
   1. El usuario debe tener más de 3 años. No prestar a personas que no puedan manejar la bicicleta para evitar daños.
   2. Adherirse a las normativas locales y utilizar el producto únicamente en zonas seguras designadas. Asegurarse de que la velocidad máxima no supere las 7,4 MPH (12 km/h).
   3. Transportar personas o mercancías de acuerdo con las leyes y normativas locales mientras se circula.
   4. Asegurarse de llevar un casco de seguridad adecuado y abrocharse la correa del casco mientras se circula.
   5. La distancia de frenado se ampliará en días de lluvia y nieve, prestar atención a reducir la velocidad e intentar evitar circular con mal tiempo. Un cortocircuito interno y daños en las piezas eléctricas pueden ser causados si el nivel del agua alcanza el centro del buje del motor de la rueda trasera, por favor, tenga en cuenta.
   6. Respetar cuidadosamente las normas de tráfico locales. No circular después de beber y asegurarse de circular siempre con ambas manos.
   7. Se sugiere un traje de colores brillantes, relajado y cómodo para circular, y es necesario usar zapatos de tacón bajo para circular.
3. Examen antes de circular: reparar a tiempo o acudir al punto de mantenimiento local para su reparación, si hay alguna anomalía.
   1. Confirmar el uso normal de la energía al utilizar el caballete y la rueda trasera está fuera del suelo.
   2. Encender la alimentación, comprobar si la luz indicadora es normal y si la fuente de alimentación es suficiente.
   3. Comprobar si el timbre y la luz delantera/trasera están en buen estado.
   4. Confirmar si el manillar y la tija del sillín están ajustados a la posición adecuada, que los tornillos de fijación y el cierre rápido están apretados. Prestar atención a que la línea de seguridad no debe quedar expuesta.
   5. Comprobar la maneta del freno trasero, el ajuste del freno debe hacer que el freno sea fiable y flexible de reinicio.
   6. Comprobar si la presión de los neumáticos es normal, sin grietas, desgaste anormal, clavos, piedras, cristales y otros objetos afilados.
   7. Comprobar si los tornillos de las ruedas delanteras/traseras están bloqueados, los reflectores laterales, traseros y de los pedales están en buen estado.
   8. Comprobar si la iluminación delantera/trasera es normal y asegurarse de que las luces se pueden utilizar bien mientras se circula.
   9. Comprobar el estado de fijación de cada eje para asegurarse de que los ejes delantero/trasero están en un estado fiable.
   10. Comprobar si la abrazadera del cuadro está bloqueada antes de circular.

La presión anormal de los neumáticos, los daños por agrietamiento de los neumáticos y el desgaste anormal son las principales causas de fallo de la dirección y reventón de los neumáticos.

4. Atenciones en la carretera
   1. Por su seguridad y la de los demás, respetar conscientemente las normas de tráfico locales.
   2. Antes de circular, asegurarse de llevar un casco de seguridad, tomar precauciones de seguridad y mantener una postura natural.
   3. Al principio de la conducción, acelerar lentamente, para evitar el desperdicio de energía o accidentes.
   4. Para una mayor vida útil de la batería y el motor, al empezar a circular o a subir, intentar utilizar el modo de asistencia eléctrica.
   5. Para garantizar la seguridad, se debe utilizar la velocidad económica en la medida de lo posible y reducir el frenado frecuente, el arranque frecuente en la medida de lo posible, para ahorrar electricidad.
   6. evitar el fenómeno de apretar la empuñadura de control de velocidad después de frenar.
   7. La conducción en zonas embarradas o carreteras irregulares debe utilizar el modo pendal en la medida de lo posible.
   8. La distancia de frenado debe aumentarse adecuadamente en caso de mal tiempo, por favor, estar concentrado y con cuidado al circular.
   9. Equipado con protección contra sobrecorriente. El circuito puede estar sobrecargado en condiciones de mayor ángulo de subida y mayor velocidad de viento en contra. Es mejor utilizar el modo pendal, de lo contrario, el consumo de energía puede ser demasiado rápido para afectar la autonomía, el motor y los aparatos eléctricos se queman. El cuerpo y las piezas eléctricas no deben estar electrificados, el aislamiento. el valor de resistencia no debe ser inferior a 2M ω.
   10. El controlador tiene protección contra subtensión, la alimentación se cortará automáticamente si la tensión es inferior al valor de subtensión, para mantener la vida útil de la batería
5. Atenciones al empujar y aparcar
   1. La alimentación debe estar apagada al empujar la bicicleta, para evitar los accidentes.
   2. El aparcamiento debe estar en terreno llano, y mantener la bicicleta como estado de apagado.
   3. Por su seguridad, mantener y limpiar su bicicleta regularmente para mantenerla en las mejores condiciones.

Mantenimiento y reparación del producto

1. La bicicleta ha sido ajustada bien antes de salir de la fábrica. Póngase en contacto con el equipo de post-venta si hay algún problema.
2. Asegúrese de comprobar la capacidad de almacenamiento del neumático con regularidad para mantenerlo en uso normal.
3. Asegúrese de comprobar las piezas principales como el manillar, la potencia. sillín, tija del sillín, eje delantero/trasero y central, ruedas, para mantenerlo en uso normal, la tuerca y el tornillo flojo deben apretarse a tiempo si está flojo.
4. En uso, se recomienda añadir aceite lubricante a base de calcio 3# (mantequilla) cada seis meses a las piezas que necesitan lubricación (como el cojinete del eje delantero/medio/trasero, el grupo de la cazoleta de la horquilla delantera, )
5. Si las piezas vulnerables están dañadas, tales como: línea de freno, piel de freno, pastilla de freno, fusible, etc. Por favor, busque el centro de mantenimiento local para reemplazar, pero asegúrese de reemplazar con las mismas especificaciones del modelo de las piezas.

Par de apriete de los tornillos del núcleo del manillar, par de apriete de los tornillos de la junta del manillar combinado, par de apriete de los tornillos de la abrazadera del sillín, par de apriete recomendado para la fijación de la rueda delantera no inferior a 18 NM; El par de apriete recomendado para la fijación de la tuerca de bloqueo del eje central y la rueda trasera no es inferior a 30 NM. La línea de seguridad del manillar y del tubo del sillín no debe quedar expuesta fuera del cuerpo.

Mantenimiento y reparación del motor

1. Equipado con imán permanente de tierras raras DC sin escobillas, motor de cubo de rotor externo, sin ningún mecanismo de deceleración y escobillas de carbón, que es básicamente libre de mantenimiento.
2. No abrir la base del motor y la tapa del extremo después del sellado.
3. Mantener el motor limpio, sin materias extrañas, líquidos corrosivos, gas en el motor, no golpear y hornear la carcasa del motor, para no dañar el motor.

Si no se puede eliminar el fallo, consulte al equipo de postventa.

Mantenimiento y reparación de la batería

1. La batería de litio tiene las características de gran capacidad, larga vida, sin mantenimiento, peso ligero, libre de contaminación, etc. Su vida útil está estrechamente relacionada con el modo de uso. No almacenar crónicamente, por favor, formar el hábito de la carga frecuente.
2. Se recomienda cargar durante 4-5 horas cada vez, y el tiempo más largo no es más de 1 día. La batería de litio no tiene efecto memoria, se puede utilizar con la carga.
3. Cuando la bicicleta no esté en uso, apagar la batería. Asegurarse de cargar durante más de dos horas cada mes en condiciones de almacenamiento crónico. No almacenar la batería con una pérdida de energía. Una vez que el voltaje de la batería alcanza el estado de descarga, causará daños irrecuperables.

No desmonte la batería vieja sin autorización, debe recogerse de acuerdo con las regulaciones.

No acercar al fuego o a fuentes de alta temperatura, ni tirar al fuego, ni exponer al sol.

Métodos de solución de problemas

Fallo general

Especificaciones

* Los datos anteriores permiten tolerancias de fabricación del 5 %.
* Después de recibir la bicicleta, puede haber algunas diferencias entre los accesorios individuales y los dibujos de la pantalla, que son diferentes debido a los diferentes lotes y no afectan el uso.

Precauciones de seguridad

1. Siga las precauciones de esta instrucción para reducir eficazmente los riesgos. Cuando entre en áreas públicas, obedezca las normas nacionales y locales, permanezca atento mientras conduce y mantenga una distancia de seguridad razonable con respecto a otras personas y vehículos.
2. Opere según las instrucciones del manual del usuario, la pérdida causada por no seguir las instrucciones correrá a cargo de uno mismo.
3. La primera vez que conduzca, no elija la zona con muchos niños, peatones, mascotas, vehículos u otros obstáculos y peligros potenciales. Familiarícese con la bicicleta antes de circular por la vía pública.
4. Antes de cada viaje, compruebe cuidadosamente si los cierres están sueltos o las piezas dañadas. Si hay algún ruido inusual, deje de conducir inmediatamente y póngase en contacto con el equipo de postventa para que le ayude.
5. Para reducir el riesgo de lesiones, lea y siga todas las instrucciones de "Precaución", "Peligro" y "Advertencia" de este manual de usuario. No exceda la velocidad y no circule por carreteras motorizadas bajo ninguna circunstancia.
6. Por motivos de seguridad, el usuario debe tener más de 2 años. No se recomienda encarecidamente a los usuarios en las siguientes circunstancias que utilicen este producto:
   • Personas afectadas por el alcohol o las drogas.
   • Personas que no puedan realizar actividades físicas extenuantes debido a una enfermedad.
   • Personas que no puedan mantener el equilibrio o cuyo equilibrio se vea afectado por las habilidades motoras.
   • Personas cuyo peso exceda el límite de carga máxima (la carga máxima es de 40 KG/88 lb).
   • Mujer embarazada.
7. Conduzca con cuidado en la nieve, la lluvia, carreteras mojadas, hielo y otras condiciones climáticas adversas. No conduzca sobre obstáculos demasiado altos o demasiado grandes, de lo contrario es muy probable que pierda el equilibrio o el agarre y cause lesiones.
8. No intente cargar mientras el cargador o la fuente de alimentación estén húmedos, siga las normas de seguridad locales si necesita cargar la bicicleta en un área pública.
9. Para una protección eficaz y lo más conveniente posible para usted, asegúrese de utilizar piezas específicas de Fiido.
10. Si necesita adaptar su bicicleta, siga las leyes y regulaciones locales, después de consultar con el equipo de postventa de Fiido, proceda con precaución. Las lesiones graves y/o los daños causados por modificaciones no autorizadas resultarán en la anulación de la garantía.

* Todas las imágenes son solo de referencia.
