Руководство FIIDO Kidz

Введение в продукт

Обзор продукта

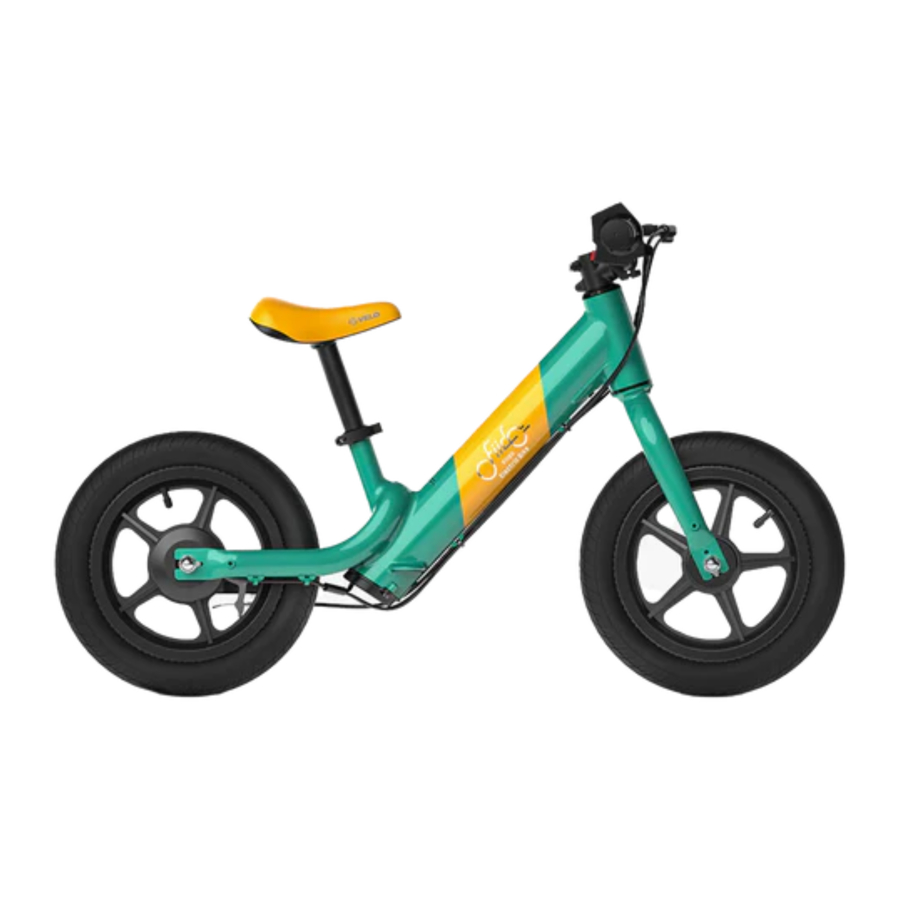

Fiido Kidz — это электрический беговел, в котором приоритет отдается безопасности детей и развитию у них навыков балансировки во время игры. Этот инновационный велосипед легко подключается к смартфонам через приложение Fiido APP, позволяя родителям или опекунам управлять максимальной скоростью, уровнем выходной мощности и функциями включения/выключения питания, обеспечивая оптимальную безопасность для детей.
Велосипед оснащен барабанными тормозами с отключением питания, мотором без сопротивления и 12-дюймовыми шинами, предназначенными для детей в возрасте от 2 до 7 лет, с максимальной скоростью до 7,4 миль в час (12 км/ч).

Упаковочный лист

Детали продукта

Аксессуары

Инструменты

*Пожалуйста, внимательно проверьте комплектность и целостность всех предметов. В случае возникновения каких-либо проблем, таких как отсутствие или повреждение, пожалуйста, свяжитесь с официальной службой послепродажной поддержки как можно скорее.

Схемы продукта

*Если вам требуется обслуживание или замена аккумулятора, пожалуйста, свяжитесь с нашей службой послепродажной поддержки или местными дилерами. Непрофессионалам не разрешается снимать или устанавливать аккумулятор.

Описание функций

Руль

Аккумулятор

Руководство по использованию

Руководство по установке

Велосипед в основном собран перед отправкой с завода. Когда вы получите велосипед, вам нужно только отрегулировать руль и установить вынос руля.

Установите руль

1. Регулировка выноса руля: поверните вынос руля на 180°, чтобы совместить его с передним колесом;

2. Установка руля: Снимите крышку выноса руля, поместите руль на вынос руля, затем закройте его крышкой руля и последовательно затяните винты.

3. Затяните вынос руля: Как показано на фотографии, после регулировки руля, чтобы он был перпендикулярен переднему колесу, затяните винт на верхней части выноса руля и два винта сбоку, чтобы завершить установку.


Подключение к приложению APP

По умолчанию для продукта установлен родительский режим, в котором отключены функции дроссельной заслонки и помощи при педалировании. Чтобы включить функции дроссельной заслонки или помощи при педалировании, загрузите приложение Fiido и подключите его к велосипеду. Затем вы можете переключиться в детский или родительский режим для режима дроссельной заслонки или помощи при педалировании.

1. Загрузите и установите приложение, затем зарегистрируйтесь или войдите в систему.

2. Нажмите переключатель аккумулятора на боковой стороне рамы, чтобы включить аккумулятор. Затем нажмите переключатель под дисплеем, чтобы включить питание велосипеда.
   (Примечание: если продукт не включается в течение длительного времени, вы можете нажать переключатель аккумулятора, чтобы выключить аккумулятор, что может эффективно снизить энергопотребление.)

3. Включите Bluetooth на телефоне> Fiido APP > Device (Устройство) > +Register My Device (Зарегистрировать моё устройство) > SEARCH (Поиск) > Click connect (Нажмите подключиться) (поиск: Fiido-Kidz)>успешно подключено.


Функции приложения APP

Как использовать различные режимы Fiido Kidz:
(Примечание:

1. Когда велосипед находится в режиме Rider's (Режим гонщика), выключите велосипед и перезапустите его, велосипед останется в этом режиме. Дроссельная заслонка будет включена без подключения к приложению.
2. Когда велосипед находится в родительском режиме, выключите и перезапустите велосипед, настройки будут сброшены до значений по умолчанию. Вам нужно будет повторно подключиться к приложению и отрегулировать скорость и режимы перед использованием.)

1. Rider's mode (Режим гонщика): Это позволяет гонщику управлять велосипедом самостоятельно. Максимальная скорость может достигать 7,4 миль в час (12 км/ч). (Примечание: эта функция предназначена только для пользователей, которые знакомы с продуктом, способны к самостоятельной работе и находятся в пределах определенных безопасных зон.)
2. Parental mode (Родительский режим): В этом режиме опекун может регулировать скорость велосипеда, дроссельную заслонку и время помощи при кик-старте.
   Speed (Скорость): Вы можете контролировать максимальную скорость с помощью дроссельной заслонки/кик-старта.
   Throttle (Дроссельная заслонка): Вы можете включить или отключить дроссельную заслонку.
   Kick-start duration (Продолжительность кик-старта): Вы можете выбрать продолжительность ускорения при кик-старте, когда транспортное средство запускается кик-стартом. (В родительском режиме дроссельная заслонка и режим кик-старта не могут быть включены одновременно. При регулировке продолжительности кик-старта дроссельная заслонка будет автоматически отключена.)

Первое использование

Перед поездкой, пожалуйста, следуйте руководству по установке, чтобы правильно установить компоненты, проверить, не ослаблены ли крепежные элементы, убедиться в достаточном количестве энергии и принять соответствующие меры защиты для поездки.

1. Отрегулируйте сиденье
   Отрегулируйте седло на подходящую для гонщика высоту. Отрегулируйте направление и угол наклона седла и затяните винты, когда оно будет правильно установлено.

2. Включите велосипед

   1. Нажмите переключатель аккумулятора на боковой стороне рамы, чтобы включить аккумулятор.
   2. Нажмите кнопку питания на правой рукоятке, чтобы включить велосипед. Дисплей включится, показывая, что питание включено.
   3. Откройте приложение Fiido и найдите Fiido-Kidz, чтобы подключиться к Fiido-Kidz.
3. Начните кататься
   Пожалуйста, примите соответствующие меры защиты перед началом катания.

4. Переключение режимов
   Переключайте и выбирайте режим езды в соответствии с дорожными условиями и личными потребностями.
   Конкретный выбор режима см. выше. Если вы используете функцию дроссельной заслонки, после включения дроссельной заслонки в приложении вы можете повернуть правую ручку вниз, чтобы активировать ее.
   Если вы используете помощь при кик-старте в родительском режиме, вы можете оттолкнуться ногой назад, и функция помощи при кик-старте автоматически включится для ускорения.

5. Введение в торможение
   Левый тормоз — это тормоз с отключением питания, то есть ускорение невозможно при нажатии на тормоз. Рекомендуется, чтобы в случае экстренного торможения, после нажатия на левый тормоз, аккуратно коснуться земли обеими ногами, чтобы одновременно замедлить движение, чтобы предотвратить несчастные случаи из-за наклона вперед и падения, вызванного чрезмерной скоростью.


Инструкции по зарядке

Аккумулятор поставляется с небольшим количеством электроэнергии, перед первым использованием обязательно зарядите его до полной мощности перед поездкой.

Зарядка

1. Подключение зарядки: Подключите интерфейс зарядки зарядного устройства к порту зарядки, затем подключите вилку питания зарядного устройства к розетке.

2. Полностью заряжено: Когда индикатор зарядного устройства горит красным цветом, это означает, что идет нормальная зарядка. Когда индикатор горит зеленым цветом, это означает, что он полностью заряжен.
3. Час зарядки: Час зарядки составляет около 4 часов, продолжительность зависит от ситуации.
4. Отключите зарядку: Когда индикатор загорится зеленым цветом, это означает, что он полностью заряжен. Сначала выньте вилку питания, затем отсоедините интерфейс зарядки от аккумулятора. Закройте пылезащитную крышку аккумулятора.


Зарядное устройство имеет устройство высокого напряжения, НЕ ремонтируйте без разрешения. Во избежание опасности аккумулятор и зарядное устройство следует размещать вдали от детей. Вокруг аккумуляторов не должно быть легковоспламеняющихся и взрывоопасных предметов (таких как подушки автомобильных сидений, диваны и т. д.). Храните аккумулятор в проветриваемом и сухом месте и обязательно НЕ заряжайте на открытом воздухе, чтобы избежать возгорания из-за короткого замыкания и других несчастных случаев, вызванных дождем и другими факторами, а также для предотвращения попадания жидкости и металлических частиц в электрические части.

Зарядка может быть разрешена на общедоступном зарядном оборудовании, но следует полностью учитывать соответствие между аккумулятором и зарядным оборудованием.

Если во время зарядки появился какой-либо запах или высокая температура, немедленно прекратите зарядку и обратитесь в службу послепродажной поддержки за помощью.

Меры предосторожности при техническом обслуживании

Меры предосторожности при использовании

1. Пользователям следует обращать внимание на безопасность использования велосипеда
   1. Не паркуйтесь в вестибюлях зданий, на эвакуационных лестницах, проходах и запасных выходах.
   2. Не заряжайте аккумуляторы в жилых домах. Зарядка должна производиться вдали от легковоспламеняющихся веществ и не дольше 4 часов.
   3. Не допускайте попадания воды на электрические части. При чистке велосипеда избегайте попадания воды на зарядный порт, разъемы проводки, предохранители и другие электрические части.
   4. При регулировке высоты седла метка линии безопасности подседельного штыря не должна быть видна.
   5. Пользователи и дилеры не должны без разрешения выполнять электромонтаж и изменять конструкцию и характеристики. Например: изменять конфигурацию аккумулятора, схему, увеличивать мощность лампы, увеличивать звук и другие модификации.
   6. Не прикасайтесь к токоведущим частям велосипеда мокрыми руками или металлическими проводниками. Например: порт зарядки, вилка зарядного устройства и т.д.
   7. При замене автоматических выключателей или предохранителей используйте автоматические выключатели или предохранители указанных моделей и спецификаций. Не допускайте короткого замыкания проводов предохранителя. Карта автоматического выключателя или предохранителя должна хорошо контактировать, иначе это может привести к несчастным случаям.
   8. Пожалуйста, не разбирайте электрические части без разрешения, чтобы предотвратить попадание жидкости и металлических частиц в электрические части.
   9. Не катайтесь в плохую погоду и не оставляйте велосипед на длительное время под воздействием солнца/дождя, чтобы избежать старения деталей.
   10. Если необходимо помыть велосипед, протрите корпус нейтральным лосьоном, смешанным с водопроводной водой. Не снимайте и не мойте внутренние детали, чтобы избежать короткого замыкания.

Непрофессионалам категорически запрещается производить ремонт. В случае неисправности обратитесь в отдел послепродажного обслуживания или в авторизованный профессиональный сервисный центр для проведения технического обслуживания.

2. Безопасность езды: пожалуйста, соблюдайте национальные и местные правила дорожного движения и обращайте внимание на безопасность езды.
   1. Пользователю должно быть больше 3 лет. Не давайте велосипед людям, которые не умеют им управлять, чтобы избежать травм.
   2. Пожалуйста, соблюдайте местные правила и используйте продукт только в специально отведенных безопасных местах. Убедитесь, что максимальная скорость не превышает 7,4 миль в час (12 км/ч).
   3. Пожалуйста, перевозите людей или товары в соответствии с местными законами и правилами во время езды.
   4. Пожалуйста, обязательно надевайте подходящий защитный шлем и застегивайте ветрозащитный ремешок шлема во время езды.
   5. Тормозной путь увеличится в дождливые и снежные дни, пожалуйста, будьте внимательны, снижайте скорость и старайтесь не ездить в плохую погоду. Внутреннее короткое замыкание и повреждение электрических частей могут быть вызваны, если уровень воды достигнет центра ступицы двигателя заднего колеса, обратите внимание.
   6. Пожалуйста, внимательно соблюдайте местные правила дорожного движения. Не садитесь за руль после употребления алкоголя и обязательно ездите всегда обеими руками.
   7. Для езды рекомендуется одежда ярких цветов, свободного и удобного покроя, а также необходимо носить обувь на низком каблуке.
3. Осмотр перед поездкой: пожалуйста, своевременно отремонтируйте велосипед или обратитесь в местный пункт технического обслуживания для ремонта, если есть какие-либо отклонения от нормы.
   1. Пожалуйста, убедитесь в нормальном использовании питания при использовании подножки и когда заднее колесо не касается земли.
   2. Включите питание, проверьте, нормально ли горит индикатор и достаточно ли питания.
   3. Проверьте, в хорошем ли состоянии звонок и передний/задний фонарь.
   4. Убедитесь, что руль и подседельный штырь отрегулированы в нужное положение, что крепежные винты и быстросъемные зажимы затянуты. Обратите внимание, что линия безопасности не должна быть видна.
   5. Проверьте ручку заднего тормоза, регулировка тормоза должна обеспечивать надежный и гибкий сброс тормоза.
   6. Проверьте, нормальное ли давление в шинах, нет ли трещин, ненормального износа, гвоздей, камней, стекла и других острых предметов.
   7. Проверьте, затянуты ли винты переднего/заднего колеса, в хорошем ли состоянии боковые, задние и педальные отражатели.
   8. Проверьте, нормально ли работает переднее/заднее освещение, и убедитесь, что освещением можно хорошо пользоваться во время езды.
   9. Проверьте состояние затяжки каждой оси, чтобы убедиться, что передняя/задняя оси находятся в надежном состоянии.
   10. Перед поездкой проверьте, зажат ли хомут рамы.

Ненормальное давление в шинах, повреждение трещинами шин и ненормальный износ являются основными причинами отказа рулевого управления и разрыва шин.

4. Внимание на дороге
   1. В целях вашей безопасности и безопасности других, пожалуйста, сознательно соблюдайте местные правила дорожного движения.
   2. Перед поездкой обязательно наденьте защитный шлем, примите меры предосторожности и сохраняйте естественную позу.
   3. В начале поездки плавно ускоряйтесь, чтобы избежать потерь энергии или несчастных случаев.
   4. Для увеличения срока службы аккумулятора и двигателя, начиная поездку или подъем, старайтесь использовать режим помощи приводу.
   5. Для обеспечения безопасности следует по возможности использовать экономичную скорость и по возможности уменьшить частое торможение, частый старт, чтобы сэкономить электроэнергию.
   6. Избегайте явления затягивания ручки регулирования скорости после торможения.
   7. При езде по грязным участкам или неровным дорогам следует по возможности использовать режим pendal.
   8. Тормозной путь следует соответственно увеличить в плохую погоду, пожалуйста, будьте сосредоточены и осторожны во время езды.
   9. Оборудован защитой от перегрузки по току. Цепь может быть перегружена по току в условиях большего угла подъема и большей скорости встречного ветра. Лучше использовать режим pendal, в противном случае потребление энергии может быть слишком быстрым, что повлияет на дальность, двигатель и электроприборы сгорят. Корпус и электрические части не должны быть под напряжением, сопротивление изоляции должно быть не менее 2M ω.
   10. Контроллер имеет защиту от пониженного напряжения, питание будет автоматически отключено, если напряжение ниже значения пониженного напряжения, чтобы сохранить срок службы батареи
5. Внимание при толкании и парковке
   1. При толкании велосипеда питание должно быть выключено, чтобы избежать несчастных случаев.
   2. Парковка должна быть на ровной поверхности, и поддерживайте велосипед в выключенном состоянии.
   3. Для вашей безопасности, пожалуйста, регулярно обслуживайте и чистите свой велосипед, чтобы поддерживать его в наилучшем состоянии.

Техническое обслуживание и ремонт изделия

1. Велосипед был хорошо отрегулирован перед отправкой с завода. Пожалуйста, свяжитесь с отделом послепродажного обслуживания, если возникнут какие-либо проблемы.
2. Обязательно регулярно проверяйте объем памяти шины, чтобы поддерживать ее в нормальном использовании.
3. Обязательно проверяйте основные части, такие как руль, вынос руля. седло, подседельный штырь, передняя/задняя и центральная ось, колеса, чтобы поддерживать их в нормальном использовании, ослабленные гайки и винты следует вовремя затягивать, если они ослаблены.
4. При использовании рекомендуется добавлять смазочное масло на основе кальция № 3 (масло) каждые шесть месяцев к деталям, которые нуждаются в смазке (например, подшипник передней/средней/задней оси, группа передней вилки,)
5. Если уязвимые части повреждены, например: тормозной трос, тормозная накладка, тормозная колодка, предохранитель и т. д. Пожалуйста, найдите местный центр технического обслуживания для замены, но обязательно замените детали той же модели.

Момент затяжки винта сердечника руля, момент затяжки винта шарнира руля, момент затяжки винта хомута седла, момент затяжки переднего колеса, рекомендуемый момент не менее 18 Нм; Рекомендуемый момент затяжки гайки фиксатора центрального вала и заднего колеса не менее 30 Нм. Линия безопасности руля и седла не должна быть видна снаружи корпуса.

Техническое обслуживание и ремонт двигателя

1. Оборудован бесщеточным двигателем постоянного тока с редкоземельными постоянными магнитами, внешним ротором, без какого-либо механизма замедления и угольной щетки, который практически не требует обслуживания.
2. Не открывайте основание двигателя и крышку после герметизации.
3. Содержите двигатель в чистоте, не допускайте попадания в двигатель инородных тел, коррозионных жидкостей и газов, не ударяйте и не запекайте оболочку двигателя, чтобы не повредить двигатель.

Если неисправность не удается устранить, обратитесь в отдел послепродажного обслуживания.

Техническое обслуживание и ремонт аккумулятора

1. Литиевая батарея обладает такими характеристиками, как большая емкость, длительный срок службы, не требует обслуживания, легкий вес, отсутствие загрязнения и т. д. Срок ее службы тесно связан с режимом использования. Не храните хронически, пожалуйста, приучитесь к частой зарядке.
2. Рекомендуется заряжать в течение 4-5 часов каждый раз, и самое продолжительное время не должно превышать 1 дня. Литиевая батарея не имеет эффекта памяти, ее можно использовать с зарядом.
3. Когда велосипед не используется, выключите аккумулятор. Обязательно заряжайте аккумулятор более двух часов каждый месяц в условиях хронического хранения. Не храните аккумулятор при потере мощности. Как только напряжение аккумулятора достигнет состояния разряда, это приведет к невосстановимому повреждению.

Не разбирайте старый аккумулятор без разрешения, его следует собирать в соответствии с правилами.

Не подносите к огню или источнику высокой температуры, не бросайте в огонь и не подвергайте воздействию солнечных лучей.

Методы устранения неисправностей

Общая неисправность

Характеристики

* Вышеуказанные данные допускают 5% производственных допусков.
* После получения велосипеда могут быть некоторые различия между отдельными аксессуарами и чертежами дисплея, которые отличаются из-за разных партий и не влияют на использование.

Меры предосторожности

1. Пожалуйста, соблюдайте меры предосторожности, указанные в данной инструкции, чтобы эффективно снизить риски. При выходе в общественные места, пожалуйста, соблюдайте национальные и местные правила, сохраняйте бдительность во время езды и соблюдайте разумную безопасную дистанцию от других людей и транспортных средств.
2. Пожалуйста, работайте в соответствии с инструкцией руководства пользователя, убытки, вызванные несоблюдением инструкций, несет сам пользователь.
3. При первой поездке, пожалуйста, не выбирайте местность с большим количеством детей, пешеходов, домашних животных, транспортных средств или других препятствий и потенциальных опасностей. Пожалуйста, ознакомьтесь с велосипедом перед поездкой по дорогам общего пользования.
4. Перед каждой поездкой, пожалуйста, тщательно проверяйте, не ослаблены ли крепления или не повреждены ли детали. Если есть какой-либо необычный шум, пожалуйста, немедленно прекратите поездку и обратитесь в службу послепродажной поддержки для получения помощи.
5. Чтобы снизить риск получения травм, пожалуйста, прочитайте и соблюдайте все инструкции "Внимание", "Опасно" и "Предупреждение" в данном руководстве пользователя. Не превышайте скорость и ни при каких обстоятельствах не ездите по дорогам с моторизованным транспортом.
6. В целях безопасности пользователь должен быть старше 2 лет. Пользователям в следующих обстоятельствах настоятельно не рекомендуется использовать этот продукт:
   • Люди, находящиеся под воздействием алкоголя или наркотиков.
   • Люди, которые не могут заниматься напряженной физической деятельностью из-за болезни.
   • Люди, которые не могут поддерживать равновесие или чье равновесие нарушено двигательными навыками.
   • Люди, чей вес превышает максимальный предел нагрузки (максимальная нагрузка составляет 40 кг/88 фунтов).
   • Беременные женщины.
7. Пожалуйста, ездите осторожно в снег, дождь, по мокрой дороге, льду и другой плохой погоде. Не переезжайте через слишком высокие или слишком большие препятствия, иначе очень вероятно потерять равновесие или сцепление с дорогой и получить травмы.
8. Не пытайтесь заряжать устройство, когда зарядное устройство или источник питания влажные, пожалуйста, соблюдайте местные правила безопасности, если вам необходимо заряжать велосипед в общественном месте.
9. Для эффективной защиты и удобства для себя, пожалуйста, обязательно используйте определенные детали Fiido.
10. Если вам необходимо модернизировать свой велосипед, пожалуйста, соблюдайте местные законы и правила, после консультации с отделом послепродажного обслуживания Fiido, затем действуйте с осторожностью. Серьезные травмы и/или повреждения, вызванные несанкционированной модификацией, приведут к аннулированию гарантии.

* Все изображения приведены только для справки.

Shenzhen Fiido Technology Ltd
Адрес: Shenzhen, Guangdong, China.
Веб-сайт: www.fiido.com
Если у вас есть какие-либо вопросы или предложения по поводу данного руководства пользователя, пожалуйста, свяжитесь с нами по следующему адресу электронной почты
Свяжитесь с нами: support@fiido.com

Отсканируйте для просмотра видеоинструкции

Приложение Fildo
