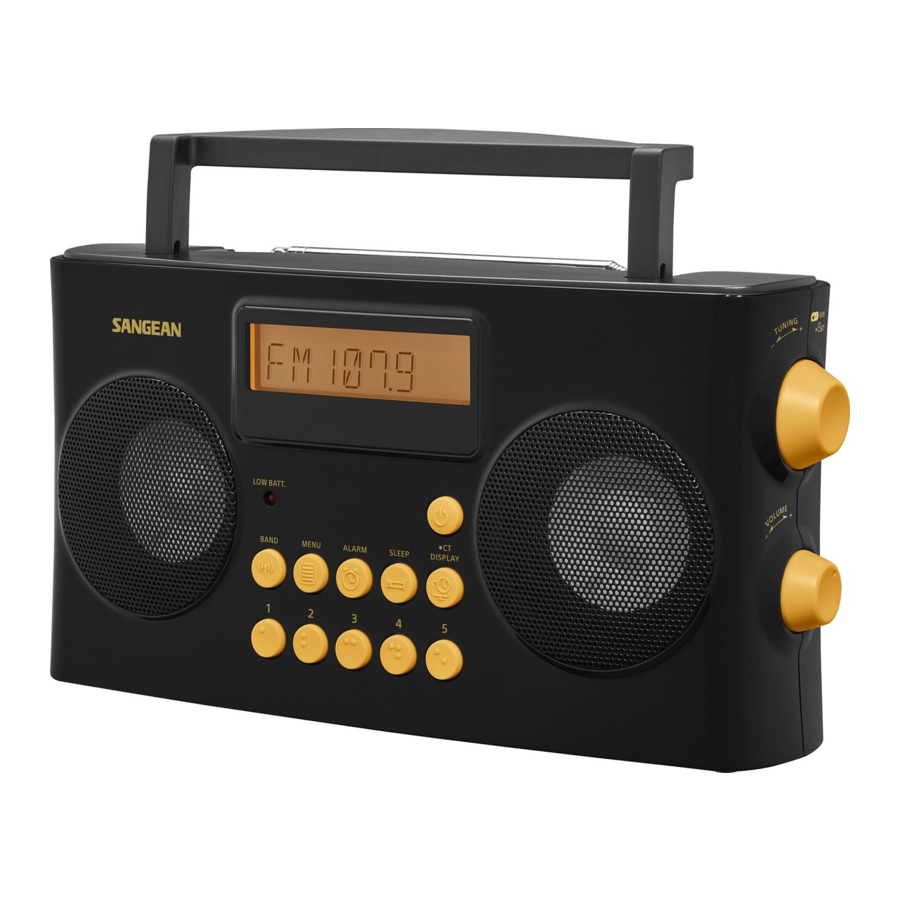

Sangean VOCAL 170 PR-D17 - Fm Stereo Rds/Am kaasaskantava raadio kasutusjuhend

Juhtelemendid

1. Kõlar
2. Tühja aku indikaator
3. LCD-ekraan
4. Toitenupp
5. Eelseadistusnupud
6. Käepide
7. Häälestus-/aja seadistusnupp / Otsingu nupp
8. Helitugevuse nupp
9. CT (kellaaeg) / Ekraani nupp
10. Uinaku nupp
11. Äratuse nupp
12. Menüünupp
13. Sagedusvahemiku nupp
14. Teleskoopantenn
15. FM stereo / mono lüliti
16. AUX IN pesa
17. Kõrvaklappide pesa
18. DC IN pesa
19. Patareipesa

LCD-ekraan

1. Aku tase
2. Stereo ekraan
3. RDS-ekraan
4. Uinaku ekraan
5. Aja seadistus
6. Äratuse ekraan
7. Sagedus / Kellaaja ekraan

Sellel raadiol on kasulikud hääljuhised kõigi juhtnuppude kohta, mis teatavad funktsioonidest mitmes keeles nägemispuudega kasutajatele. Sellel on kõrge kontrastsusega suured kollased juhtnupud ja eelseadistusnupud koos reljeefsete sümbolitega, mis aitavad tuvastamisel, koos suurte pöördhäälestus- ja helitugevuse juhtnuppudega.

Patareitoide

1. Avage seadme tagaküljel olev patareipesa kaas, lükates riivi alla.
2. Sisestage patareipesasse 6 x UM-2 (C-suuruses) patareid. Veenduge, et kõik patareid on sisestatud õige polaarsusega, nagu on näidatud patareipesas. Sulgege patareipesa kaas.
3. Vähenenud võimsus, moonutused ja katkendlik heli või tühja aku LED-indikaator on punane, on kõik märgid, et patareid tuleb välja vahetada. Kui raadiot ei kasutata pikema aja jooksul, on soovitatav patareid raadiost eemaldada.

Patareid ei tohiks kokku puutuda liigse kuumusega, nagu otsene päikesevalgus, tuli vms. Pärast kasutamist tuleb kasutatud patareid viia sobivasse taaskasutuskeskusesse. Patareisid ei tohi mingil juhul põletada. Ärge jätke patareisid väikelaste käeulatusse. Need võivad olla lämbumisoht.

Vahelduvvooluadapteri kasutamine

Selle seadmega kaasasolev vahelduvvooluadapter on 9 volti DC 1,2A keskmise kontaktiga positiivne. Sisestage adapteri pistik raadio vasakul küljel olevasse alalisvoolupessa. Ühendage adapter tavalisse vahelduvvoolupistikupessa. Adapteri kasutamisel ühendatakse patareid automaatselt lahti. Vahelduvvooluadapter tuleb vooluvõrgust lahti ühendada, kui seda pikema aja jooksul ei kasutata.

Vahelduvvooluadapterit kasutatakse raadio ühendamiseks toiteallikaga. Raadio jaoks kasutatav vahelduvvooluadapter peab normaalse kasutamise ajal olema ligipääsetav, et raadio toiteallikast täielikult lahti ühendada.

Kellaaja seadistamine

Raadio esmakordsel kasutamisel pärast patareide paigaldamist või vahelduvvooluadapteri ühendamist vilgub ekraanil hääljuhiste keelevaliku "English" (inglise keel). Pöörake häälestusnuppu, et valida vajalik hääljuhiste keel, ja vajutage seadistuse kinnitamiseks häälestusnuppu. Ekraanil kuvatakse -- --:-- --. Kella saab seadistada, kui raadio on sisse või välja lülitatud.

1. Vajutage ja hoidke aja seadistusnuppu rohkem kui 2 sekundit all, ekraanil vilgub aja seadistamise sümbol ja ka tunniosad.
2. Pöörake aja seadistusnuppu, et seadistada vajalikud tunnid.
3. Vajutage aja seadistusnuppu, minutiosad hakkavad vilkuma.
4. Pöörake aja seadistusnuppu, et seadistada vajalikud minutid.
5. Vajutage aja seadistusnuppu, et aja seadistamine lõpetada.

Menüü seadistamine

(Hääle keel Hääle helitugevus Aja vorming AM häälestussamm Tarkvara / Hääleversioon)

1. Vajutage menüünuppu, ekraanil vilgub hääljuhiste keelevaliku "English" (inglise keel) (nt). Pöörake häälestusnuppu, et valida vajalik hääljuhiste keel. Vajutage seadistuse kinnitamiseks häälestusnuppu ja sisestage hääle helitugevus.
2. Pöörake häälestusnuppu, et seadistada hääle helitugevus. Vajutage seadistuse kinnitamiseks häälestusnuppu ja sisestage aja vormingu seadistus.
3. Pöörake häälestusnuppu, et valida "12 HOUR" (12 tundi) või "24 HOUR" (24 tundi).
4. Vajutage aja vormingu seadistuse kinnitamiseks häälestusnuppu ja sisestage AM häälestussammu seadistus.
5. Pöörake häälestusnuppu, et valida "10kHz" või "9kHz". (10k Ameerika jaoks ja 9k enamiku teiste riikide jaoks).
6. Vajutage AM häälestussammu seadistuse kinnitamiseks häälestusnuppu, seejärel kuvatakse ekraanil tarkvara versioon. Pöörake häälestusnuppu, et vaadata tarkvara versiooni või hääleversiooni.
7. Häälestusnupu vajutamine väljub tarkvara versiooni või hääleversiooni kuvalt.

Raadio häälestamine – FM / AM

1. Raadio sisselülitamiseks vajutage toitenuppu.
2. Valige vajalik sagedusvahemik, vajutades sagedusvahemiku nuppu. FM-vahemiku jaoks pikendage täielikult ja pöörake teleskoopantenni, et saada parim vastuvõtt. AM-vahemiku jaoks pöörake raadiot, et saada parim signaal. (Pange tähele, et sellel raadiol on sisseehitatud AM-antenn.)
3. Pöörake häälestusnuppu soovitud sagedusele, mis on kuvatud ekraanil.
4. Või vajutage otsingu nuppu, et otsida järgmist saadaolevat jaama. Sageduse suurendamiseks pöörake häälestusnuppu päripäeva, seejärel vajutage otsingu nuppu. Teie raadio otsib ülespoole (madal sagedus kuni kõrge sagedus) ja peatub automaatselt, kui leiab piisava tugevusega jaama. Sageduse vähendamiseks pöörake häälestusnuppu vastupäeva, seejärel vajutage otsingu nuppu. Teie raadio otsib allapoole ja peatub automaatselt, kui leiab piisava tugevusega jaama.
5. Pöörake helitugevuse nuppu, et saada vajalik helitugevus.
6. Raadio väljalülitamiseks vajutage toitenuppu.

Jaamade eelseadistuste salvestamine – FM / AM

Nii FM- kui ka AM-raadio jaoks on 5 eelseadistust. Neid kasutatakse igas töörežiimis samamoodi.

1. Kui raadio on sisse lülitatud, vajutage sagedusvahemiku nuppu, et valida soovitud sagedusvahemik.
2. Häälestage soovitud raadiojaam, nagu varem kirjeldatud.
3. Vajutage ja hoidke soovitud eelseadistusnuppu all rohkem kui 2 sekundit. Ekraanil kuvatakse eelseadistuse number (näiteks: ). Jaam salvestatakse valitud eelseadistusnupu alla
4. Korrake seda protseduuri ülejäänud eelseadistuste jaoks.
5. Eelseadistatud mäludesse salvestatud jaamu saab üle kirjutada, järgides ülaltoodud protseduure.

Jaamade eelseadistuste tagasikutsumine – FM / AM

1. Kui raadio on sisse lülitatud, vajutage sagedusvahemiku nuppu, et valida soovitud sagedusvahemik.
2. Vajutage korraks soovitud eelseadistusnuppu, ekraanil kuvatakse eelseadistuse number ja jaama sagedus.

RDS-i funktsioon

See funktsioon kehtib ainult siis, kui FM-jaam pakub RDS-i teenust.
Kui FM-jaam pakub RDS-i teenust, siis kuvatakse ekraanil ja ekraanil kuvatakse jaama nimi ning seejärel raadiotekst, kui raadiotekst on saadaval.

RDS CT (kellaaeg) seadistamine

Valige FM-raadiojaam, mis pakub RDS CT-teenust, vajutage ja hoidke CT (kellaaja) nuppu all rohkem kui 2 sekundit, ekraanil vilgub . Kellaaeg joondatakse automaatselt, kui CT-teenus on saadaval.
Kui kuvatakse "No CT" (CT puudub), tähendab see, et CT (kellaaja) teenust pole.
Aja ja sageduse vaatamiseks vajutage ekraani nuppu.

MÄRKUS
Kõik jaamad ei edasta CT-d (kellaaega) ja see ei pruugi alati olla täpne. See on raadiojaamade signaali süü, mitte teie raadio süü.

AUX IN

1. Lülitage raadio sisse ja vajutage sagedusvahemiku nuppu, kuni kuvatakse "AUX IN".
2. Ühendage stereo- või monoheliallikas, kasutades standardset 3,5 mm pistikut (nt iPod, MP3- või CD-mängija), raadio vasakul küljel asuvasse Aux in pessa.
3. Reguleerige helitugevuse regulaatorit oma iPodil, MP3- või CD-mängijal ja raadiol.

Raadio äratusaja seadistamine

Enne äratuste seadistamist veenduge, et aeg on õigesti seadistatud. Äratuse saab seadistada, kui raadio on sisse või välja lülitatud.

1. Vajutage äratuse nuppu, hakkab ekraanil vilkuma.
2. Pöörake häälestusnuppu, et valida "ALARM OFF" (äratus väljas) või "ALARM ON" (äratus sees). Kui on valitud "ALARM OFF" (äratus väljas), tühistatakse kõik selle äratuse praegused seadistused. Kui on valitud "ALARM ON" (äratus sees), vajutage äratusaja seadistamiseks häälestusnuppu. Ekraanil hakkavad vilkuma tunniosad.
3. Pöörake häälestusnuppu, et valida tund, seejärel vajutage tunni seadistuse kinnitamiseks häälestusnuppu ja minutiosad hakkavad vilkuma.
4. Pöörake häälestusnuppu, et valida minut, seejärel vajutage seadistuse lõpetamiseks häälestusnuppu.
5. Raadio esitab valitud äratusajal viimati esitatud raadiojaama. Kasutage äratuse helitugevuse reguleerimiseks helitugevuse nuppu.
6. Kui äratus töötab, vajutage selle peatamiseks toitenuppu või äratuse nuppu.

MÄRKUS
Kui see on AUX-vahemikus, kõlab äratus helisignaaliga. Helisignaali äratuse aktiveerimisel algab äratus vaikselt ja suureneb järk-järgult (Humane Wake System). See heliseb 1 minuti ja vaikib 1 minuti, korrates seda 60 minuti jooksul, kui seda ei tühistata.

Uinaku funktsioon

Uinaku taimer lülitab raadio automaatselt välja pärast eelseadistatud aja möödumist.

1. Vajutage uinaku nuppu, hakkab ekraanil vilkuma.
2. Pöörake häälestusnuppu, et valida vajalik uinaku aeg (60-45-30-15-120-90 minutit).
3. Vajutage seadistuse kinnitamiseks häälestusnuppu. lõpetab ekraanil vilkumise.
4. Uinaku aja tühistamiseks enne eelseadistatud aja möödumist ja raadio väljalülitamiseks vajutage seadme käsitsi väljalülitamiseks toitenuppu.

FM stereo / mono valik

FM stereo / mono režiimi lüliti asub raadio vasakul küljel.
Kui FM-signaal on nõrk, võib olla kuulda mõningast kohinat. Kohina vähendamiseks libistage stereo / mono lüliti mono režiimi.

Kõrvaklappide pesa

Teie raadio vasakul küljel asub standardne 3,5 mm kõrvaklappide pesa, mida saab kasutada kõrvaklappidega.
Kõrvaklappide või kõrvaklappide sisestamine vaigistab automaatselt sisemise kõlari.
Pange tähele, et kõrvaklappide tundlikkus võib suuresti varieeruda. Seetõttu soovitame enne kõrvaklappide raadioga ühendamist seadistada helitugevuse madalale tasemele.

• Kõrvaklappidest või kõrvaklappidest tulenev liigne helirõhk võib põhjustada kuulmislangust.
• Võimalike kuulmiskahjustuste vältimiseks ärge kuulake pikka aega suure helitugevusega.

Tehaseseadete taastamine

Kui teie raadio ei tööta korralikult või mõned ekraanil olevad numbrid on puudu / puudulikud või soovite lihtsalt taastada raadio algsed tehaseseaded, tehke järgmine protseduur. Tehaseseadete taastamise korral kustutatakse kõik kasutaja sisestatud seadistused. Vajutage ja hoidke samaaegselt all toitenuppu ja eelseadistuse 5 nuppu, ekraanil kuvatakse "DEFAULT" (vaikimisi) ja vilgub. Jätkake nende kahe nupu all hoidmist, kuni kõik ikoonid ekraanil kuvatakse. Nüüd on tehaseseadete taastamine lõpetatud.

Tehnilised andmed

Toitenõuded
Vahelduvvooluadapter	DC 9V 1,2A keskmise kontaktiga positiivne
Patareid	6 x UM-2 (C-suurus)
Patarei eluiga	Umbes 70 tundi kuulamist 4 tundi päevas normaalse helitugevusega, kasutades leelispatareisid
Sageduse katvus	FM 87,5-108 MHz
	AM 522-1710 kHz (9kHz / samm)
	AM 520-1710 kHz (10kHz / samm)
Vooluahela funktsioon
Kõlar	2,5 tolli 8 oomi
Väljundvõimsus	800+800 mW
Kõrvaklappide pesa	3,5 mm läbimõõt
Antennisüsteem	FM teleskoopantenn
	AM sisseehitatud ferriitantenn
Töötemperatuuri vahemik	0°C kuni +35°C

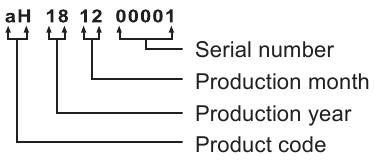

※ Toote vöötkoodisilt on määratletud järgmiselt:

Ettevõte jätab endale õiguse tehnilisi andmeid ilma ette teatamata muuta.

Kui teil peaks tulevikus tekkima vajadus see toode utiliseerida, pange tähele, et: Elektriseadmeid ei tohi visata koos olmejäätmetega. Palun utiliseerige need kohtades, kus on selleks võimalused. Küsige nõu kohalikult omavalitsuselt või jaemüüjalt. (Elektri- ja elektroonikaseadmete jäätmete direktiiv).
