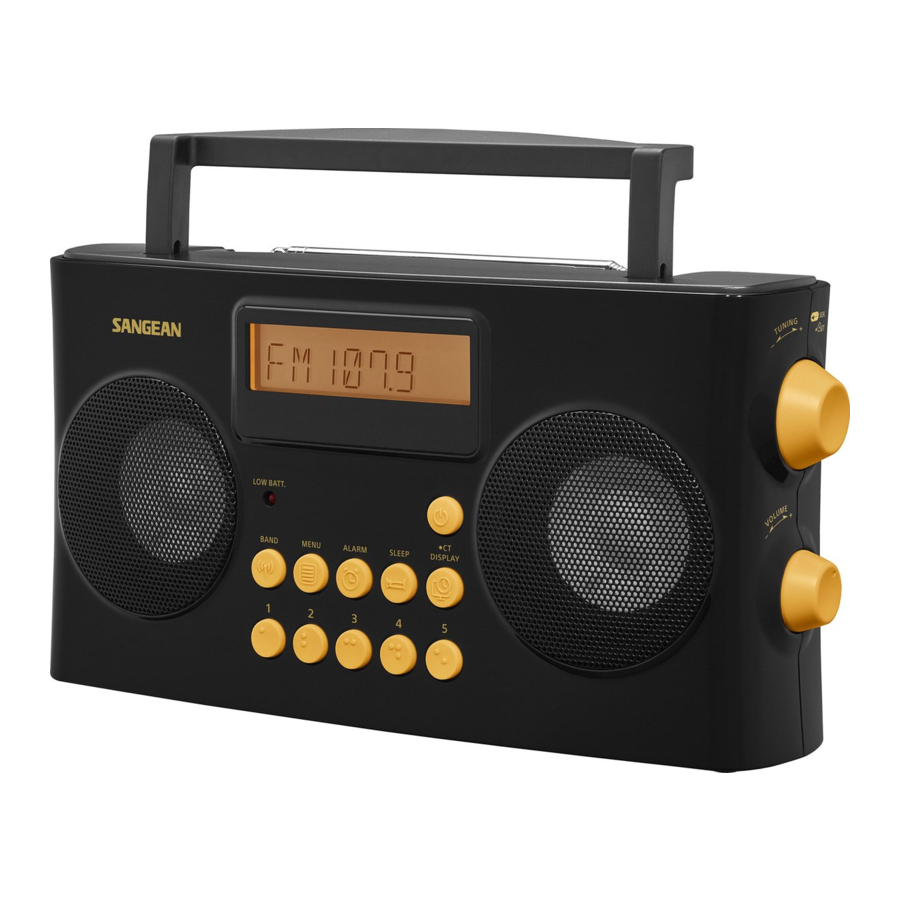

Sangean VOCAL 170 PR-D17 - Fm Stereo Rds/Am Kannettavan Radion Käyttöohje

Sisältö

1 Säätimet
2 LCD-näyttö
3 Paristokäyttö
4 Verkkolaitteen käyttäminen
5 Kellonajan asettaminen
6 Valikkoasetukset
7 Radion virittäminen – FM / AM
8 Asemien tallentaminen esiasetuksiin – FM / AM
9 Asemien hakeminen esiasetuksista – FM / AM
10 RDS-toiminto
11 RDS CT (kellonaika) -asetus
12 AUX IN
13 Radiohälytysajan asettaminen
14 Uniajastin-toiminto
15 FM Stereo / Mono -valinta
16 Kuulokeliitäntä
17 Tehdasasetusten palautus
18 Tekniset tiedot
19 Lataa käyttöohje
20 Muilla kielillä

Säätimet

Kaiutin
Akun heikon varauksen ilmaisin
LCD-näyttö
Virtapainike
Esiasetuspainikkeet
Kahva
Virityksen / Ajan asetusnuppi / Hakupainike
Äänenvoimakkuuden nuppi
CT (kellonaika) / Näyttö-painike
Uniajastin-painike
Hälytyspainike
Valikko-painike
Aaltoalue-painike
Teleskooppiantenni
FM Stereo / Mono -kytkin
AUX IN -liitäntä
Kuulokeliitäntä
DC IN -liitäntä
Paristolokero

LCD-näyttö

Akun varaus
Stereo-näyttö
RDS-näyttö
Uniajastin-näyttö
Ajan asetus
Hälytysnäyttö
Taajuus / Aikanäyttö

Tässä radiossa on hyödyllisiä äänikehotteita kaikille säätimille, jotka ilmoittavat toiminnot useilla kielillä näkövammaisille käyttäjille. Siinä on suuri kontrastinen, suuret keltaiset säätimet ja esiasetuspainikkeet, joissa on kohotettuja symboleja tunnistamisen helpottamiseksi, sekä suuret pyörivät viritys- ja äänenvoimakkuuden säätönupit.

Paristokäyttö

Avaa paristokotelon kansi laitteen takana työntämällä salpaa alaspäin.
Aseta 6 x UM-2 (C-koko) paristoa paristolokeroon. Varmista, että kaikki paristot on asetettu oikein päin paristolokeron kuvan mukaisesti. Sulje paristokotelon kansi.
Tehon heikkeneminen, särö ja änkytysääni tai akun heikon varauksen LED-merkkivalo punaisena ovat merkkejä siitä, että paristot on vaihdettava. Jos radiota ei käytetä pitkään aikaan, on suositeltavaa, että paristot poistetaan radiosta.

Paristoja ei saa altistaa liialliselle kuumuudelle, kuten suoralle auringonvalolle, tulelle tai vastaavalle. Käytön jälkeen käytetyt paristot tulee viedä sopivaan kierrätyskeskukseen. Paristoja ei saa missään tapauksessa hävittää polttamalla. Älä jätä paristoja pienten lasten ulottuville. Ne voivat olla tukehtumisvaara.

Verkkolaitteen käyttäminen

Tämän laitteen mukana toimitettava verkkolaite on 9 volttia DC 1,2 A:lla, keskimmäinen nasta positiivinen. Aseta adapterin pistoke radion vasemmalla puolella olevaan DC-liitäntään. Kytke adapteri tavalliseen pistorasiaan. Aina kun adapteria käytetään, paristot irrotetaan automaattisesti. Verkkolaite on irrotettava pistorasiasta, kun sitä ei käytetä pitkään aikaan.

Verkkolaitetta käytetään radion liittämiseen virtalähteeseen. Radion kanssa käytettävän verkkolaitteen on oltava käytettävissä normaalin käytön aikana, jotta radio voidaan irrottaa kokonaan virtalähteestä.

Kellonajan asettaminen

Kun radiota käytetään ensimmäisen kerran paristojen asentamisen jälkeen tai verkkolaite on kytketty, äänikielen valinta "English" (englanti) vilkkuu näytössä. Valitse haluamasi äänikieli kiertämällä viritysnuppia ja vahvista asetus painamalla viritysnuppia. Näytössä näkyy -- --:-- --. Kello voidaan asettaa radion ollessa päällä tai pois päältä.

Paina ja pidä aika-asetusnuppia painettuna yli 2 sekuntia, näyttöön vilkkuu ajan asetus -symboli ja myös tuntinumerot.
Kierrä aika-asetusnuppia asettaaksesi halutut tunnit.
Paina aika-asetusnuppia, jolloin minuuttinumerot vilkkuvat.
Kierrä aika-asetusnuppia asettaaksesi halutut minuutit.
Paina aika-asetusnuppia suorittaaksesi ajan asettamisen.

(Äänikieli Äänenvoimakkuus Aikamuoto AM-viritysväli Ohjelmisto / Ääniversio)

Paina valikkopainiketta, jolloin äänikielen valinta "English" (esim.) vilkkuu näytössä. Kierrä viritysnuppia valitaksesi haluamasi äänikielen. Vahvista asetus painamalla viritysnuppia ja siirry äänenvoimakkuuden asetukseen.
Kierrä viritysnuppia asettaaksesi äänenvoimakkuuden. Vahvista asetus painamalla viritysnuppia ja siirry aikamuodon asetukseen.
Kierrä viritysnuppia valitaksesi "12 HOUR" (12 tuntia) tai "24 HOUR" (24 tuntia).
Vahvista aikamuodon asetus painamalla viritysnuppia ja siirry AM-viritysvälin asetukseen.
Kierrä viritysnuppia valitaksesi "10kHz" tai "9kHz". (10k Amerikalle ja 9k useimmille muille maille).
Vahvista AM-viritysvälin asetus painamalla viritysnuppia, jolloin ohjelmistoversio näkyy näytössä. Kierrä viritysnuppia nähdäksesi ohjelmistoversion tai ääniversion.
Ohjelmistoversion tai ääniversion näytöstä poistutaan painamalla viritysnuppia.

Radion virittäminen – FM / AM

Kytke radio päälle painamalla virtapainiketta.
Valitse haluamasi taajuusalue painamalla aaltoaluepainiketta. FM-alueella vedä teleskooppiantenni kokonaan ulos ja pyöritä sitä parhaan vastaanoton saamiseksi. AM-alueella pyöritä radiota parhaan signaalin saamiseksi. (Huomaa, että tässä radiossa on sisäänrakennettu AM-antenni.)
Kierrä viritysnuppia halutulle taajuudelle, joka näkyy näytössä.
Tai paina haku-painiketta etsiäksesi seuraavan käytettävissä olevan aseman. Etsiäksesi ylöspäin taajuudella, kierrä viritysnuppia myötäpäivään ja paina sitten haku-painiketta. Radiosi etsii ylöspäin (matalasta taajuudesta korkeaan taajuuteen) ja pysähtyy automaattisesti, kun se löytää riittävän vahvan aseman. Etsiäksesi alaspäin taajuudella, kierrä viritysnuppia vastapäivään ja paina sitten haku-painiketta. Radiosi etsii alaspäin ja pysähtyy automaattisesti, kun se löytää riittävän vahvan aseman.
Kierrä äänenvoimakkuuden nuppia saadaksesi halutun äänenvoimakkuuden.
Sammuta radio painamalla virtapainiketta.

Asemien tallentaminen esiasetuksiin – FM / AM

FM- ja AM-radiolle on kummallekin 5 esiasetusta. Niitä käytetään samalla tavalla kussakin toimintatilassa.

Kun radio on päällä, valitse haluamasi taajuusalue painamalla aaltoaluepainiketta.
Viritä haluamallesi radioasemalle edellä kuvatulla tavalla.
Paina ja pidä haluttua esiasetuspainiketta painettuna yli 2 sekuntia. Esiasetusnumero tulee näkyviin näyttöön (kuten: ). Asema tallennetaan valitun esiasetuspainikkeen alle
Toista tämä toimenpide jäljellä oleville esiasetuksille.
Esiasetusmuistiin tallennetut asemat voidaan korvata noudattamalla yllä olevia ohjeita.

Asemien hakeminen esiasetuksista – FM / AM

Kun radio on päällä, valitse haluamasi taajuusalue painamalla aaltoaluepainiketta.
Paina hetken aikaa haluttua esiasetuspainiketta, jolloin esiasetusnumero ja aseman taajuus tulevat näkyviin näyttöön.

RDS-toiminto

Tämä toiminto koskee vain, kun FM-asema tarjoaa RDS-palvelun.
Kun FM-asema tarjoaa RDS-palvelun, näkyy näytössä ja näyttö näyttää aseman nimen ja sitten radiotekstin, jos radioteksti on saatavilla.

RDS CT (kellonaika) -asetus

Valitse FM-radioasema, joka tarjoaa RDS CT -palvelun, paina ja pidä CT (kellonaika) -painiketta painettuna yli 2 sekuntia, jolloin näyttöön vilkkuu . Kellonaika kohdistetaan automaattisesti, kun CT-palvelu on saatavilla.
Kun näytössä näkyy "No CT" (ei CT:tä), se tarkoittaa, että CT (kellonaika) -palvelua ei ole saatavilla.
Voit tarkastella aikaa ja taajuutta painamalla näyttö-painiketta.

warning HUOMAUTUS
Kaikki asemat eivät lähetä CT (kellonaika) -palvelua, ja se ei välttämättä ole aina tarkka. Tämä johtuu radioasemien signaalista, ei radiostasi.

AUX IN

Kytke radio päälle ja paina aaltoaluepainiketta, kunnes "AUX IN" (AUX-tulo) tulee näkyviin.
Liitä stereo- tai monoäänilähde käyttämällä tavallista 3,5 mm:n liitintä (esim. iPod, MP3- tai CD-soitin) radion vasemmalla puolella olevaan Aux in -liitäntään.
Säädä äänenvoimakkuutta iPodissa, MP3- tai CD-soittimessa ja radiossa.

Radiohälytysajan asettaminen

Varmista, että aika on asetettu oikein ennen hälytysten asettamista. Hälytys voidaan asettaa, kun radio on päällä tai pois päältä.

Paina hälytyspainiketta, jolloin vilkkuu näytössä.
Kierrä viritysnuppia valitaksesi "ALARM OFF" (hälytys pois päältä) tai "ALARM ON" (hälytys päällä). Jos "ALARM OFF" (hälytys pois päältä) on valittu, kaikki kyseisen hälytyksen nykyiset asetukset peruutetaan. Kun "ALARM ON" (hälytys päällä) on valittu, paina viritysnuppia siirtyäksesi hälytysajan asetukseen. Tuntinumerot vilkkuvat näytössä.
Kierrä viritysnuppia valitaksesi tunnin ja paina sitten viritysnuppia vahvistaaksesi tunnin asetuksen, jolloin minuuttinumerot vilkkuvat.
Kierrä viritysnuppia valitaksesi minuutin ja paina sitten viritysnuppia viimeistelläksesi asetuksen.
Radio toistaa viimeksi toistetun radioaseman valittuna hälytysaikana. Säädä hälytyksen äänenvoimakkuutta äänenvoimakkuuden nupilla.
Kun hälytys soi, pysäytä se painamalla virtapainiketta tai hälytyspainiketta.

warning HUOMAUTUS
Jos se on AUX-alueella, hälytys soi summerilla. Kun summerihälytys aktivoituu, hälytys alkaa hiljaa ja kasvaa vähitellen (Humane Wake System). Se soi 1 minuutin ja on hiljaa 1 minuutin toistuvasti 60 minuutin ajan, ellei sitä peruuteta.

Uniajastin-toiminto

Uniajastin sammuttaa radion automaattisesti, kun ennalta asetettu aika on kulunut.

Paina uniajastin-painiketta, jolloin vilkkuu näytössä.
Kierrä viritysnuppia valitaksesi haluamasi uniajan (60-45-30-15-120-90 minuuttia).
Vahvista asetus painamalla viritysnuppia. lakkaa vilkkumasta näytössä.
Jos haluat peruuttaa uniajan ennen kuin ennalta asetettu aika on kulunut ja sammuttaa radion, sammuta laite manuaalisesti painamalla virtapainiketta.

FM Stereo / Mono -valinta

FM Stereo / Mono -kytkin on radion vasemmalla puolella.
Kun FM-signaali on heikko, saattaa kuulua suhinaa. Voit vähentää suhinaa liu'uttamalla Stereo / Mono -kytkimen Mono-tilaan.

Kuulokeliitäntä

Radion vasemmalla puolella on tavallinen 3,5 mm:n kuulokeliitäntä, jota voidaan käyttää kuulokkeiden kanssa.
Kuulokkeiden tai nappikuulokkeiden asettaminen mykistää automaattisesti sisäisen kaiuttimen.
Huomaa, että kuulokkeiden herkkyys voi vaihdella suuresti. Siksi suosittelemme asettamaan äänenvoimakkuuden alhaiselle tasolle ennen kuulokkeiden liittämistä radioon.

Liiallinen äänenpaine nappikuulokkeista tai kuulokkeista voi aiheuttaa kuulon heikkenemistä.
Mahdollisen kuulovaurion välttämiseksi älä kuuntele suurella äänenvoimakkuudella pitkiä aikoja.

Tehdasasetusten palautus

Jos radiosi ei toimi oikein tai joitain numeroita näytössä puuttuu / on puutteellisia tai haluat vain palauttaa radion alkuperäisiin tehdasasetuksiinsa, suorita seuraava toimenpide. Tehdasasetusten palauttaminen poistaa kaikki käyttäjän antamat asetukset. Paina ja pidä virtapainiketta ja esiasetus 5 -painiketta samanaikaisesti, jolloin "DEFAULT" (oletus) tulee näkyviin ja vilkkuu näytössä. Pidä näitä kahta painiketta edelleen painettuna, kunnes kaikki kuvakkeet tulevat näkyviin näytölle. Nyt tehdasasetusten palautus on valmis.

Tekniset tiedot

Tehovaatimukset
Verkkolaite	DC 9V 1,2A keskimmäinen nasta positiivinen
Paristot	6 x UM-2 (C-koko)
Pariston kesto	Noin 70 tuntia kuuntelua 4 tuntia päivässä normaalilla äänenvoimakkuudella käyttämällä alkaliparistoja
Taajuusalue	FM 87,5-108 MHz
	AM 522-1710 kHz (9kHz / askel)
	AM 520-1710 kHz (10kHz / askel)
Piiriominaisuus
Kaiutin	2,5 tuumaa 8 ohmia
Lähtöteho	800+800 mW
Kuulokeliitäntä	3,5 mm halkaisija
Antennijärjestelmä	FM-teleskooppiantenni
Antennijärjestelmä	AM sisäänrakennettu ferriittiantenni
Käyttölämpötila-alue	0°C - +35°C
※ Tuotteen viivakooditarra määritellään seuraavasti:

Yhtiö pidättää oikeuden muuttaa teknisiä tietoja ilman erillistä ilmoitusta.

Jos sinun on joskus tulevaisuudessa hävitettävä tämä tuote, huomaa, että: Sähköjätettä ei saa hävittää kotitalousjätteen mukana. Kierrätä siellä, missä on kierrätysmahdollisuuksia. Tarkista kierrätysohjeet paikalliselta viranomaiselta tai jälleenmyyjältä. (Sähkö- ja elektroniikkalaiteromudirektiivi).
