Alecto FR-175, FR-175BW - Kahesuunaliste raadiosaatjate kasutusjuhend

SISSEJUHATUS

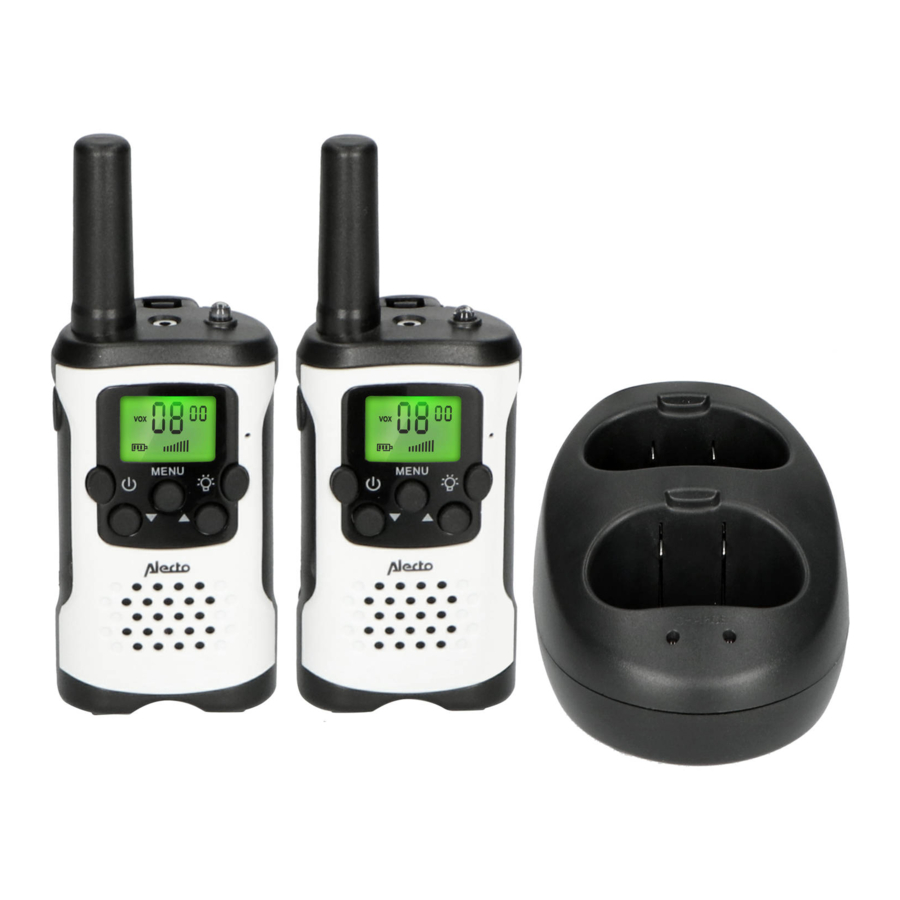

Alecto FR-175 on PMR-446 raadiosaatja. See raadiosaatja võimaldab teil mitte ainult tasuta omavahel suhelda, vaid ka teiste (Alecto) raadiosaatjatega, kui need vastavad PMR-446 standardile.
Käesolevaga deklareerib Commaxx, et raadioseadme tüüp Alecto FR-175 vastab direktiivile 2014/53/EL. ELi vastavusdeklaratsiooni täistekst on saadaval järgmisel internetiaadressil: http://DOC.hesdo.com/FR-175-DOC.pdf

EKRAANIFUNKTSIOONID

FUNKTSIOONID

PAIGALDAMINE

TOIDE

FR-175 toiteallikaks on kaasasolev laetav NiMH akupakk, suurus 3x AAA, pinge 3,6 V või 3x AAA pliiatsipatareid (ei kuulu komplekti). Kui otsustate sisestada üksikud laetavad patareid, peate neid laadima eraldi laadijas. FR-175-ga kaasas olev laadimisjaam sobib ainult kaasasolevate akupakkide laadimiseks.

1. Esmalt eemaldage vööklamber, vajutades kinnitusklambrit tahapoole ja seejärel vajutage vööklamber ülespoole raadiosaatjast välja.
2. Nüüd avage patareipesa, vajutades patareikaane allosas olevat sakki ülespoole, seejärel saab patareikaane eemaldada.

3. Sisestage akupakk (laadimiskontaktid peavad jääma nähtavaks ja nool "UP" peab osutama raadiosaatja ülaosa poole.
4. Sulgege patareipesa, veenduge, et see on korralikult suletud, ja libistage vööklamber tagasi raadiosaatjale.



Akupakil on väike rihm, et seda oleks lihtne eemaldada. Veenduge, et see rihm tagakaane vahetamisel ei kataks ühtegi laadimiskontakti akupaki tagaküljel. Kinnitage seda, asetades raadiosaatja laadijasse, laadimisindikaator peab seejärel süttima. Vaata ka allpool.

LAADIMINE

Sisestage õhuke madalpinge pistik laadimisjaama küljele ja ühendage adapter 230 V 50 Hz seinakontakti. Asetage raadiosaatjad laadimisjaama, et akusid laadida.
Laadija indikaatorid süttivad, näidates, et akupakke laetakse. Need indikaatorid jäävad põlema ka siis, kui akupakid on täielikult laetud. Ülelaadimise ohtu ei ole, sest laadimisvool on elektrooniliselt piiratud.
Võite jätta raadiosaatjad laadimise ajal sisse lülitatuks.

TAVALISED PATAREID

Sisestage tavalised või laetavad üksikud patareid vastavalt patareipesa sees olevale joonisele.

Tavaliste patareide kasutamisel võite raadiosaatjad siiski laadijasse asetada. Kuid laadimisindikaatorid ei sütti ja patareisid ei laeta.

Laetavate patareide kasutamisel peate neid laadima välises laadijas.

PEAKOMPLEKT

FR-175 ülaosas on pistik 2,5 mm pistikuga peakomplekti jaoks. Soovitame selle jaoks kasutada Alecto FRH-10 peakomplekti.

KASUTAMINE

Tähelepanu: 2 raadiosaatja vaheliseks ühenduseks peavad mõlemad raadiosaatjad olema seatud samale kanalile sama alamkoodiga. Vaadake edasi selles juhendis, kuidas kanalit ja alamkoode seadistada.

SISSE/VÄLJA LÜLITAMINE

Raadiosaatja sisse- või väljalülitamiseks vajutage ja hoidke all nuppu 2 sekundit.

HELI TUGEVUSE REGULEERIMINE

Helitugevuse reguleerimiseks vajutage korduvalt ja lühidalt nuppu või . Seatud helitugevuse tase kuvatakse ekraani alumises osas.

SAATMINE

Saatke vajutades nuppu P. Hoidke seda nuppu all rääkimise ajal. Rääkige normaalse hääletugevusega ja umbes 3–5 cm kaugusel raadiosaatja mikrofonist.

VASTUVÕTMINE

Vastuvõtmiseks vabastage nupp P.

KUTSE MÄRGUANNE

Kutse märguande edastamiseks vajutage lühidalt nuppu P. Seda kutse märguannet saab reguleerida, vaadake 'Kutse märguande muutmiseks' edasi selles juhendis.

TAUSTVALGUSTUS

Iga kord, kui vajutate funktsiooninuppu (välja arvatud taskulambi nuppu), süttib ekraani taustvalgustus. See valgustus lülitub automaatselt välja 10 sekundit pärast viimase nupu vajutamist.

TASKULAMP

Sisseehitatud taskulambi sisselülitamiseks kasutage nuppu . See tuli jääb põlema nii kaua, kui hoiate seda nuppu all.
Selle funktsiooni kasutamiseks ei pea raadiosaatja olema sisse lülitatud.
Tähelepanu: Ärge vahtige otse valgustisse, kui see on sisse lülitatud, ja ärge suunake seda teiste inimeste silmadesse. Valgus võib olla ere ja kahjustada teie nägemist.

LISA FUNKTSIOONID

VOX FUNKTSIOON

Kui VOX-funktsioon on lubatud (VOX = Voice Activated Transmission (häälega aktiveeritud edastus)), hakkab FR-175 saatma kohe, kui mikrofoni räägite.

VOX-funktsiooni sisse/välja lülitamine:

1. vajutage 3x nuppu MENU, sõna "VOX" süttib ekraani vasakus osas
2. kasutage nuppe või , et seada päästiku tundlikkus ('OF' on väljas, '1' on madalaim tundlikkus, '3' on kõrgeim tundlikkus)
3. kinnitamiseks vajutage nuppu P

Eelistatavalt kasutage seda funktsiooni koos peakomplektidega. Pidage meeles, et võib kuluda üle sekundi pärast rääkimise alustamist, enne kui raadiosaatja saatja lubab.

KANALI JÄLGIMINE (kuulamine)

Kasutage seda funktsiooni müravähenduse keelamiseks, võimaldades teil kuulata ka nõrku saatjaid praegusel kanalil.

MONITOR-funktsiooni sisse/välja lülitamine:

1. vajutage ja hoidke all nuppu 2 sekundit, et müravähendus keelata ja kanalit jälgida
2. vabastage nupp , et müravähendus uuesti sisse lülitada

KANALI OTSING

Kasutage otsingufunktsiooni, et kuulata kõiki kanaleid üksteise järel.

1. Otsingu alustamiseks vajutage ja hoidke all nuppu 2 sekundit
2. vajutage lühidalt nuppu või , et otsingut jätkata, kui saate teatud kanalil ainult müra
3. otsingu lõpetamiseks vajutage nuppu P või MENU

KLAVIATUURILUKK

Kui klaviatuurilukk on aktiveeritud, on nupud , ja MENU blokeeritud.

1. vajutage ja hoidke all nuppu MENU, kuni ekraanil kuvatakse umbes 2 sekundi pärast
2. nende nuppude uuesti vabastamiseks vajutage ja hoidke all nuppu MENU uuesti 2 sekundit

SEADED

SAATMIS-/VASTUVÕTUKANALI MUUTMINE

1. vajutage 1 kord nuppu MENU (MENÜÜ) ja kanali näidik hakkab vilkuma
2. vajutage nuppu või soovitud kanali valimiseks
3. vajutage kinnitamiseks nuppu P

ALAMKANALI (CTCSS) MUUTMINE

1. vajutage 2 korda nuppu MENU (MENÜÜ) ja alamkanali näidik hakkab vilkuma
2. kasutage nuppu või soovitud alamkanali (1-38) seadmiseks või selle funktsiooni keelamiseks, valides OF
3. vajutage kinnitamiseks nuppu P

Pidage meeles, et vastuvõtva raadiosaatja peab olema seatud samale alamkanalile.

Alamkanali selgitus (CTCSS-kood): Continuous Tone Controlled Squelch System (pidevtooniga juhitav summutussüsteem) on toonikood, mis on edastamisel kaasatud. See toonikood ei ole kuuldav. Ainult siis, kui saatva raadiosaatja toonikood ühtib vastuvõtva raadiosaatja toonikoodiga, taasesitab vastuvõttev raadiosaatja signaali. See takistab teistel PMR-446 raadiosaatjatel teid samal kanalil suheldes häirimast.

KUTSETEATE HELI MUUTMINE

Saate valida 10 erineva kutseteate heli ja 'heli väljas' vahel:

1. vajutage 4 korda nuppu MENU (MENÜÜ) ja ekraanil hakkab vilkuma 'CA'
2. kasutage nuppu või soovitud kutseteate heli seadmiseks ('oF' = heli 'väljas'), valitud heli kostub teile kontrollimiseks läbi kõlari
3. vajutage kinnitamiseks nuppu P

KLAVIHELI SISSE/VÄLJA

Klahvihelid on helid, mis kostuvad nupu vajutamisel. Saate need helid sisse või välja lülitada järgmiselt:

1. vajutage 5 korda nuppu MENU (MENÜÜ) ja ekraanil hakkab vilkuma 'to', millele järgneb 'on' (sees) või 'oF' (väljas)
2. kasutage nuppu või klahvihelide lubamiseks ('on') või keelamiseks ('oF').
3. vajutage kinnitamiseks nuppu P

ROGER BEEP

Kui see funktsioon on lubatud, kostub vastuvõtvas otsas signaaltoon kohe, kui te edastamise lõpetate. Vastuvõttev isik teab nüüd, millal ta saab vastata.

Roger Beepi sisse/välja lülitamine:

1. vajutage 6 korda nuppu MENU (MENÜÜ) ja ekraanil hakkab vilkuma 'ro', millele järgneb 'on' (sees) või 'oF' (väljas)
2. kasutage nuppu või Roger Beepi tooni lubamiseks ('on') või keelamiseks ('oF')
3. vajutage kinnitamiseks nuppu P

KASUTAJANÕUANDED

ÜLDINE

FR-175 on raadiosaatja, mis töötab raadiolainetega 446 MHz sagedusalas. Signaali edastamist võivad häirida välised mõjud, nagu teised raadiosaatjad, saatjad, juhtmeta telefonid jne. Kui teie raadiosaatja võtab vastu häireid või põhjustab neid, lahendatakse see tavaliselt kanali vahetamisega.

Selle raadiosaatja kasutamine on lubatud kõigis ELi riikides. Kui soovite oma FR-175 kaasa võtta riikidesse väljaspool ELi, tutvuge kohalike piirangutega PMR446 seadmete kasutamise kohta asjaomases riigis.

Pidage meeles, et FR-175 signaali võivad kuulda ka muud raadiosaatjad või vastuvõtjad peale teie enda.

FR-175 elektroonika või antenni muutmine ei ole lubatud. Hooldust võivad teostada ainult kvalifitseeritud elektrikud.

Ärge kunagi kasutage FR-175 väljaspool ruume äikesetormide ajal.

TOIDE

Ekraanil olev aku sümbol näitab sisestatud akude laetust.

akud täis

akud 1/3 täis, palun laadige või vahetage kohe

see sümbol vilgub ja iga 3 sekundi järel kostub topeltpiiks: aku on tühi ja raadiosaatja lülitub mõne minuti jooksul välja

Laadige kaasasolevaid akusid ainult siis, kui asetate raadiosaatjad kaasasolevasse laadijasse.

Üksikuid laetavaid akusid tuleb laadida eraldi laadijaga. Mittelaetavad patareid tuleb välja vahetada.

RAADIOÜHENDUS

FR-175 leviala on kuni 7 km. See leviala sõltub kohalikest tingimustest, nagu kõrged hooned, kõrgepingeliinid ja õhuliinid. Optimaalne leviala saavutatakse siis, kui raadiosaatjal on vaba vaade vastuvõtjale.

CTCSS

Telefonitoru, millel pole CTCSS-koodi seatud, saab vastu võtta signaali kõigilt telefonitorudelt, mis edastavad samal kanalil. Tagasi rääkimine on võimalik ainult siis, kui olete seadnud sama CTCSS-koodi kui teine telefonitoru.

HOOLDUS

• Puhastage FR-175 ainult niiske lapiga.
• Ärge kunagi asetage raadiosaatjat otsese päikesevalguse kätte ega niiskesse keskkonda.
• Vältige vee ja/või liiva sattumist FR-175 sisse.
• Rikke korral kontrollige esmalt, kas FR-175 saab kasutada teises kohas.

KESKKOND

• Kui beebimonitor asendatakse, tagastage see oma tarnijale; nad tagavad keskkonnasõbraliku töötlemise.

• Tühjad akud saab tagastada nende raadiosaatjate tarnijale või viia need kohalikku väikekeemia jäätmete kogumispunkti.
• Ärge kunagi visake tühje patareisid ega tühjenenud akusid tavalise olmejäätmena ära.

TEHNILISED ANDMED

Töösagedus: 446,00625 MHz kuni 446,09375 MHz

Väljundvõimsus: <27dBm

Raadiosaatja toiteallikas: laetav NiMH aku, pinge 3,6 V, 800 mAh või suurem või 3x 1,2 V patarei, suurus AAA

Laadija toiteallikas: 7,5 V / DC / 500 mA adapteri kaudu

NiMH aku laadimisaeg: 12-15 tundi

Kasutusaeg: umbes 24 tundi (10% edastamine), (20% vastuvõtmine), (70% ooterežiim)

Peakomplekti pistik: 2,5 mm stereo

Leviala: kuni 7 km

Raadiosaatja kaal: 105 g (koos akuga)

Mõõtmed: 91(128) x 49 x 35 mm

Teave toiteadapteri kohta:

Tootja nimi ja aadress: Shenzhen Jiakeyuan Industry Co., LTD., Building B2 Fenghuanggang Third Industrial Zone, Xixiang Bao'an District, Zhenzhen, China.

Mudeli identifikaator: JKY088 0750500EU

Sisendpinge: 100-240VAC

Sisend AC sagedus: 50/60 Hz

Väljundpinge: 7,5 V DC

Väljundvool: 0,5 A

Väljundvõimsus: 3,75 W

Keskmine aktiivne kasutegur: 76,2 %

Kasutegur madalal 10% koormusel: -

Tühikäigu energiatarve: 0,07 W

VEAOTSING

Mitte miski ei tööta

• aku on tühi, palun laadige või vahetage see välja

Nõrk või puuduv vastuvõtt

• nõrgad või tühjad patareid, laadige neid
• kanali seadistus või alamkanali seadistus on vale (saatja ja vastuvõtja peavad olema seatud samale kanalile, sama alamkanaliga)
• vastuvõtja ja saatja vaheline kaugus on liiga suur, palun vähendage kaugust

Müra või muud täiendavad helid

• kohal on teine saatja, muutke kanalit
• häired teistest seadmetest, lülitage teised seadmed välja (kui võimalik)

Kõrge vilin

• saatja on vastuvõtjale liiga lähedal või vastuvõtja helitugevus on liiga kõrge, suurendage kaugust või vähendage helitugevust

Kui see probleemi ei lahenda, lülitage telefonid välja, oodake mõni minut ja lülitage need uuesti sisse. Kui probleem püsib, võtke ühendust Alecto klienditeenindusega: www.alecto.nl
