HYRJE

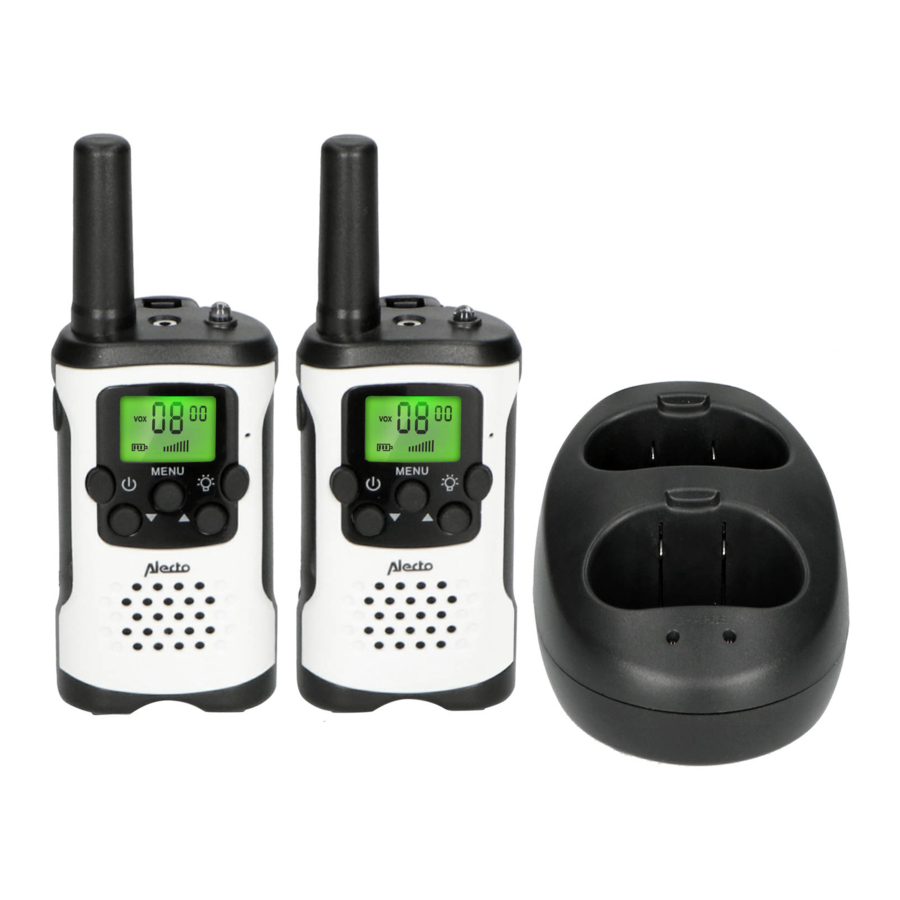

Alecto FR-175 është një radio dore PMR-446. Kjo radio dore ju lejon jo vetëm të komunikoni me njëri-tjetrin pa pagesë, por edhe me radio dore të tjera (Alecto), me kusht që ato të përmbushin standardin PMR-446.
Me këtë, Commaxx deklaron se lloji i pajisjes radio Alecto FR-175 është në përputhje me direktivën 2014/53/BE. Teksti i plotë i deklaratës së konformitetit të BE-së është i disponueshëm në adresën e internetit në vijim: http://DOC.hesdo.com/FR-175-DOC.pdf

FUNKSIONET E EKRANIT

FUNKSIONET

INSTALIMI

FUQIA

FR-175 furnizohet me energji nëpërmjet paketës së baterisë NiMH të rikarikueshme të përfshirë, madhësia 3x AAA, tensioni 3.6V ose nëpërmjet baterive penlite 3x AAA (ekskl.). Nëse zgjidhni të futni bateri individuale të rikarikueshme, duhet t'i karikoni ato në një karikues të veçantë. Stacioni i karikimit i furnizuar me FR-175 është i përshtatshëm vetëm për karikimin e paketave të baterive të përfshira.

1. Së pari hiqni kapësen e rripit duke shtypur kapësen mbajtëse prapa dhe më pas shtypni kapësen e rripit lart nga radio dore.
2. Tani hapni ndarjen e baterisë duke shtypur skedën në fund të kapakut të baterisë lart, kapaku i baterisë mund të hiqet më pas.

3. Futni paketën e baterisë (kontaktet e karikimit duhet të mbeten të dukshme dhe shigjeta "UP" duhet të tregojë pjesën e sipërme të radio dores.
4. Mbyllni ndarjen e baterisë, sigurohuni që të jetë mbyllur siç duhet dhe rrëshqisni kapësen e rripit përsëri në radio dore.



Paketa e baterisë është e pajisur me një rrip të vogël për ta hequr lehtësisht. Sigurohuni që ky rrip, kur zëvendësoni kapakun e pasmë, të mos mbulojë një nga kontaktet e karikimit në pjesën e pasme të paketës së baterisë. Konfirmojeni këtë duke vendosur radio doren në karikues, treguesi i karikimit duhet të ndriçojë më pas. Shikoni gjithashtu më poshtë.

KARIKIMI

Futni spinën e hollë të tensionit të ulët në anën e stacionit të karikimit dhe futeni përshtatësin në një prizë muri 230V 50Hz. Vendosni radio doret në stacionin e karikimit për të rikarikuar bateritë.
Treguesit në karikues do të ndriçojnë për të treguar se paketat e baterive po rikarikohen. Këta tregues mbeten të ndezur, edhe kur paketat e baterive janë karikuar plotësisht. Nuk ka rrezik të karikimit të tepërt sepse rryma e karikimit është e kufizuar elektronikisht.
Mund t'i lini radio doret të aktivizuara gjatë karikimit të tyre.

BATERI NORMALE

Futni bateri normale ose individuale të rikarikueshme sipas vizatimit brenda ndarjes së baterisë.

Kur përdorni bateri normale, mund t'i vendosni ende radio doret në karikues. Sidoqoftë, treguesit e karikimit nuk do të ndriçojnë dhe bateritë nuk do të rikarikohen.

Kur përdorni bateri të rikarikueshme, duhet t'i rikarikoni ato në një karikues të jashtëm.

KUFJE

Në krye të FR-175 do të gjeni lidhësin për një kufje me një spinë 2.5mm. Ju këshillojmë të përdorni një kufje Alecto FRH-10 për këtë.

PËRDORIMI

Vëmendje: për një lidhje midis 2 radio doreve, të dyja radio doret duhet të vendosen në të njëjtin kanal, me të njëjtin nën-kod. Shikoni më tej në këtë manual se si të vendosni kanalin dhe nën-kodet.

PËR TË NDEZUR/FIKUR

Shtypni dhe mbani butonin për 2 sekonda për të ndezur ose fikur radio doren.

KONTROLLI I VOLUMIT

Shtypni vazhdimisht dhe shkurtimisht butonin ose për të rregulluar volumin. Niveli i volumit të vendosur shfaqet në pjesën e poshtme të ekranit.

PËR TË DËRGUAR

Shtypni butonin P për të dërguar. Mbajeni këtë buton të shtypur gjatë kohës që flisni. Flisni me një volum normal zëri dhe afërsisht 3 deri në 5 cm nga mikrofoni i radio dores.

PËR TË MARRË

Lëshojeni butonin P për të marrë.

TONI I ALARMIT TË THIRRJES

Shtypni butonin P shkurtimisht për të transmetuar një ton alarmi thirrjeje. Ky ton alarmi thirrjeje është i rregullueshëm, shikoni 'Për të ndryshuar tonin e alarmit të thirrjes' më tej në këtë manual.

NDRIÇIMI I SFONDIT

Sa herë që shtypni një buton funksioni (përveç butonit të dritës së flashit) ndriçimi i sfondit të ekranit do të ndriçojë. Ky ndriçim do të fiket automatikisht 10 sekonda pasi të keni shtypur butonin e fundit

DRITA FLASH

Përdorni butonin për të ndezur dritën e flashit të integruar. Kjo dritë mbetet e ndezur për aq kohë sa e mbani këtë buton të shtypur.
Radio dore nuk duhet të jetë e ndezur për të përdorur këtë funksion.
Vëmendje: Mos shikoni drejtpërdrejt në dritë kur është e ndezur dhe mos e drejtoni atë në sytë e njerëzve të tjerë. Drita mund të jetë e ndritshme dhe mund të dëmtojë shikimin tuaj.

FUNKSIONE SHTESË

FUNKSIONI VOX

Kur funksioni VOX është i aktivizuar (VOX = Transmetimi i Aktivizuar me Zë), FR-175 fillon të dërgojë sapo të flisni në mikrofon.

Për të ndezur/fikur funksionin VOX:

1. shtypni 3x butonin MENU, fjala "VOX" do të ndriçojë në pjesën e majtë të ekranit
2. përdorni butonat ose për të vendosur ndjeshmërinë e aktivizimit ('OF' është fikur, '1' është ndjeshmëria më e ulët, '3' është ndjeshmëria më e lartë)
3. shtypni butonin P për të konfirmuar

Preferohet, përdorni këtë funksion në kombinim me kufje. Mbani në mend se mund të duhen më shumë se një sekondë pasi të keni filluar të flisni para se radio dore të aktivizojë transmetuesin.

MONITORIMI I KANALIT (dëgjimi)

Përdorni këtë funksion për të çaktivizuar reduktimin e zhurmës, duke ju lejuar gjithashtu të dëgjoni transmetues të dobët në kanalin aktual.

Për të ndezur/fikur funksionin MONITOR:

1. shtypni dhe mbani butonin për 2 sekonda për të çaktivizuar reduktimin e zhurmës dhe për të monitoruar kanalin
2. lëshojeni butonin për të ndezur përsëri reduktimin e zhurmës

SKANIMI I KANALIT

Përdorni funksionin e skanimit për të dëgjuar të gjitha kanalet njëri pas tjetrit.

1. Shtypni dhe mbani butonin për 2 sekonda për të filluar skanimin
2. shtypni shkurtimisht butonin ose për të vazhduar skanimin nëse po merrni vetëm zhurmë në një kanal të caktuar
3. shtypni butonin P ose MENU për të përfunduar skanimin

BLLOKIMI I TASTIERËS

Kur bllokimi i tastierës është aktivizuar, butonat , dhe MENU janë të bllokuara.

1. shtypni dhe mbani butonin MENU derisa të shfaqet në ekran pas afërsisht 2 sekondash
2. shtypni dhe mbani butonin MENU përsëri për 2 sekonda për t'i lëshuar përsëri këta butona

KONFIGURIMET

PËR TË NDRYSHUAR KANALIN E TRANSMETIMIT/MARRJES

1. shtypni 1 herë butonin MENU dhe treguesi i kanalit fillon të pulsojë
2. shtypni butonin ose për të zgjedhur kanalin e dëshiruar
3. shtypni butonin P për të konfirmuar

PËR TË NDRYSHUAR NËN-KANALIN (CTCSS)

1. shtypni 2 herë butonin MENU dhe treguesi i nën-kanalit fillon të pulsojë
2. përdorni butonin ose për të vendosur nën-kanalin e dëshiruar (1-38) ose çaktivizoni këtë funksion duke zgjedhur OF
3. shtypni butonin P për të konfirmuar

Mbani në mend se radiomarrësi në anën marrëse duhet të jetë i vendosur në të njëjtin nën-kanal.

Shpjegimi i nën-kanalit, (kodi CTCSS): Continuous Tone Controlled Squelch System është një kod toni që përfshihet gjatë transmetimit. Ky kod toni nuk dëgjohet. Vetëm kur kodi i tonit të radiomarrësit transmetues përputhet me kodin e tonit të radiomarrësit marrës, radiomarrësi marrës do të riprodhojë sinjalin. Kjo ju pengon të shqetësoheni nga radiomarrës të tjerë PMR-446 që komunikojnë në të njëjtin kanal.

PËR TË NDRYSHUAR TONIN E ALARMIT TË THIRRJES

Mund të zgjidhni nga 10 tone të ndryshme alarmi thirrjeje dhe 'fikje e tonit':

1. shtypni 4 herë butonin MENU dhe 'CA' fillon të pulsojë në ekran
2. përdorni butonin ose për të vendosur tonin e dëshiruar të alarmit të thirrjes ('oF' = toni 'fikur'), toni i zgjedhur do të dëgjohet përmes altoparlantit që ta kontrolloni
3. shtypni butonin P për të konfirmuar

TONET E BUTONAVE NDEZUR/FIKUR

Tonet e butonave janë tonet që dëgjohen kur shtypni një buton. Mund t'i ndizni ose fikni këto tone si më poshtë:

1. shtypni 5 herë butonin MENU dhe 'to' fillon të pulsojë në ekran, e ndjekur nga 'on' (ndezur) ose 'oF' (fikur)
2. përdorni butonin ose për të aktivizuar tonet e butonave ('on' (ndezur)) ose për t'i çaktivizuar ato ('oF' (fikur)).
3. shtypni butonin P për të konfirmuar

SINJALI ROGER

Nëse ky funksion është aktivizuar, një ton sinjali do të dëgjohet në anën marrëse sapo të ndaloni transmetimin. Personi marrës tani e di kur mund të përgjigjet.

Për të ndezur/fikur sinjalin Roger:

1. shtypni 6 herë butonin MENU dhe 'ro' fillon të pulsojë në ekran, e ndjekur nga 'on' (ndezur) ose 'oF' (fikur)
2. përdorni butonin ose për të aktivizuar tonin e sinjalit Roger ('on' (ndezur)) ose për ta çaktivizuar atë ('oF' (fikur))
3. shtypni butonin P për të konfirmuar

KËSHILLA PËR PËRDORUESIN

TË PËRGJITHSHME

FR-175 është një transmetues që funksionon me valë radio në brezin 446 MHz. Transferimi i sinjalit mund të shqetësohet nga ndikime të jashtme si radiomarrës të tjerë, transmetues, telefona pa tela, etj. Nëse radiomarrësi juaj merr ose shkakton ndërhyrje, kjo zakonisht zgjidhet duke ndërruar kanalin.

Përdorimi i këtij radiomarrësi është i autorizuar në të gjitha vendet e BE-së. Nëse dëshironi ta merrni FR-175 tuaj në vende jashtë BE-së, referojuni kufizimeve lokale për përdorimin e pajisjeve PMR446 të vendit në fjalë.

Mbani në mend se sinjali i FR-175 mund të dëgjohet gjithashtu nga radiomarrës ose marrës të tjerë përveç tuajve.

Nuk lejohet të bëhen ndryshime në elektronikën ose në antenën e FR-175. Servisi mund të kryhet vetëm nga elektricistë të kualifikuar.

Mos e përdorni kurrë FR-175 jashtë gjatë stuhive me bubullima.

FUQIA

Simboli i baterisë në ekran tregon karikimin e baterive të futura.

bateritë plot

bateritë 1/3 plot, ju lutemi rikarikoni ose zëvendësoni tani

ky simbol pulson dhe çdo 3 sekonda dëgjohet një bip i dyfishtë: bateria është e ulët dhe radiomarrësi do të fiket brenda pak minutash

Rikariko vetëm paketat e baterive të furnizuara duke vendosur radiomarrësit në karikuesin e furnizuar.

Bateritë individuale të rikarikueshme duhet të rikarikohen duke përdorur një karikues të veçantë. Bateritë jo të rikarikueshme duhet të zëvendësohen.

LIDHJA RADIO

FR-175 ka një rreze veprimi deri në 7 km. Kjo rreze varet nga kushtet lokale si ndërtesat e larta, kullat e tensionit të lartë dhe telat ajrorë. Një rreze optimale arrihet kur radiomarrësi ka një pamje të lirë të marrësit.

CTCSS

Një telefon në të cilin nuk është vendosur asnjë kod CTCSS mund të marrë sinjalin nga të gjithë telefonat që transmetojnë në të njëjtin kanal. Përgjigja është e mundur vetëm kur keni vendosur të njëjtin kod CTCSS si telefoni tjetër.

MIRËMBAJTJA

• Pastroni vetëm FR-175 me një leckë të lagur.
• Mos e vendosni kurrë radiomarrësin në rrezet e diellit direkte ose në një mjedis të lagësht.
• Parandaloni depërtimin e ujit dhe/ose rërës në FR-175.
• Në rast dështimi, kontrolloni fillimisht nëse FR-175 mund të përdoret në një vendndodhje tjetër.

MJEDISI

• Në rast se monitori i videos për fëmijë po zëvendësohet, ju lutemi kthejeni atë te furnizuesi juaj; ata do të garantojnë përpunimin miqësor ndaj mjedisit.

• Bateritë e harxhuara mund t'i kthehen furnizuesit të këtyre radiomarrësve ose mund t'i çoni në depon tuaj lokale për mbetje të vogla kimike.
• Mos i hidhni kurrë bateritë e zbrazëta ose akumulatorët e harxhuar si mbetje të rregullta shtëpiake.

SPECIFIKIMET TEKNIKE

Frekuenca e funksionimit: 446.00625 MHz deri në 446.09375 MHz

Fuqia e daljes: <27dBm

Furnizimi me energji i radiomarrësit: paketë baterie NiMH e rikarikueshme, tensioni 3.6V, 800mAh ose më i lartë ose 3x bateri 1.2V, madhësia AAA

Furnizimi me energji i karikuesit: 7.5V / DC / 500mA përmes adaptorit

Kohëzgjatja e rikarikimit të paketës së baterisë NiMH: 12-15 orë

Kohëzgjatja e përdorimit: afërsisht. 24 orë (10% transmetim), (20% marrje), (70% gatishmëri)

Lidhësi i kufjeve: stereo 2.5mm

Rreze veprimi: deri në 7 km

Pesha e radiomarrësit: 105g (përfshirë paketën e baterisë)

Përmasat: 91(128) x 49 x 35mm

Informacioni i Adaptorit të Energjisë:

Emri dhe adresa e prodhuesve: Shenzhen Jiakeyuan Industry Co., LTD., Building B2 Fenghuanggang Third Industrial Zone, Xixiang Bao'an District, Zhenzhen, China.

Identifikuesi i modelit: JKY088 0750500EU

Tensioni i hyrjes: 100-240VAC

Frekuenca AC e hyrjes: 50/60 Hz

Tensioni i daljes: 7.5V DC

Rryma e daljes: 0.5 A

Fuqia e daljes: 3.75 W

Efikasiteti mesatar aktiv: 76.2 %

Efikasiteti në ngarkesë të ulët 10%: -

Konsumi i energjisë pa ngarkesë: 0.07 W

ZGJIDHJA E PROBLEMEVE

Asgjë nuk funksionon

• bateria është e zbrazët, ju lutemi ri-ngarkoni ose zëvendësoni

Receptim i dobët ose aspak

• bateri të dobëta ose të zbrazëta, ri-ngarkoni ato
• cilësimi i kanalit ose nën-kanali i vendosur gabimisht (dërguesi dhe marrësi duhet të jenë të vendosur në të njëjtin kanal, me të njëjtin nën-kanal)
• distanca midis marrësit dhe transmetuesit është shumë e madhe, ju lutemi zvogëloni distancën

Zhurmë ose tinguj të tjerë shtesë

• dërgues tjetër është i pranishëm, ndryshoni kanalin
• ndërhyrje nga pajisje të tjera, fikni pajisjet e tjera (nëse është e mundur)

Fishkëllimë e lartë

• transmetuesi është shumë afër marrësit ose volumi i marrësit është vendosur shumë lart, rritni distancën ose ulni volumin

Nëse kjo nuk e zgjidh problemin, fikni telefonat, prisni disa minuta dhe ndizni përsëri. Nëse problemi ende vazhdon, ju lutemi kontaktoni shërbimin e klientit të Alecto: www.alecto.nl
