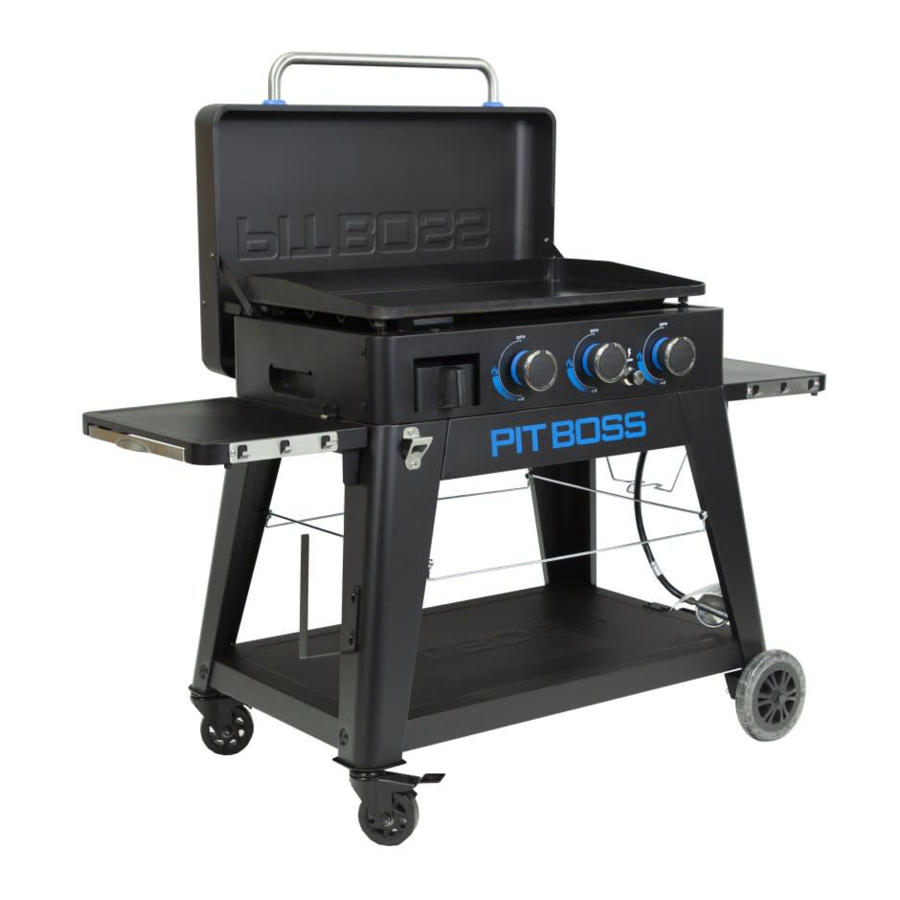

Pit Boss PB3BGD2 - 3 põletiga Ultimate Lift-Off Plancha kasutusjuhend

OSAD JA SPETSIFIKATSIOONID

LUGEGE HOOLIKALT LÄBI, SÄILITAGE EDASPIDISEKS KASUTAMISEKS. KASUTUSJUHEND TULEB ENNE KASUTAMIST LÄBI LUGEDA!

PALUN LUGEGE ENNE SELLE GAASISEADME PAIGALDAMIST JA KASUTAMIST KOGU KASUTUSJUHEND LÄBI. NENDE JUHISTE MITTEJÄRGIMINE VÕIB PÕHJUSTADA VARALIST KAHJU, KEHAVIGASTUSI VÕI ISEGI SURMA. PIIRANGUTE JA PAIGALDUSE INSPEKTEERIMISE NÕUETE KOHTA OMA PIIRKONNAS VÕTKE ÜHENDUST KOHALIKU EHITUS- VÕI TULETÕRJEAMETNIKUGA.

MÄRKUS: Toote pideva arenduse tõttu võidakse osi ette teatamata muuta. Kui seadme kokkupanemisel on osi puudu, võtke ühendust klienditeenindusega.

KOKKUPANEKUKS ETTEVALMISTAMINE

Osad asuvad kogu saatmiskarbis, sealhulgas küpsetusplaadi all. Pärast kaitsvast saatmiskarbist eemaldamist kontrollige seadet, osi ja riistvara blisterpakendit. Enne kokkupanekut visake kõik pakkematerjalid küpsetusplaadi seest ja väljast ära, seejärel vaadake osade loendi abil kõik osad üle ja kontrollige neid. Kui mõni osa on puudu või kahjustatud, ärge proovige kokku panna. Saatmiskahjustused ei kuulu garantii alla. Võtke ühendust oma edasimüüja või Pit Boss® Grills klienditeenindusega. www.pitboss-grills.com

Paigaldamise hõlbustamiseks on selle seadme kokkupanemisel abiks (kuid mitte vajalik) kaks inimest.
Kokkupanekuks vajalikud tööriistad: kruvikeeraja ja mutrivõti. Tööriistad ei kuulu komplekti.

KOKKUPANEKU JUHISED

Soovitatav on iga samm täielikult läbi lugeda enne juhiste järgi kokkupaneku alustamist. Ärge pingutage kruvisid täielikult kinni enne, kui kõik selle sammu kruvid on paigaldatud. Riistvara kombinatsioon, mis hõlmab lukustusseibi ja seibi, tuleks paigaldada nii, et lukustusseib oleks kruvi pea lähedal.

1. RATASDE JALGADE KÜLGE ÜHENDAMINE
   Vajalikud osad:
   1 x Ratta tugijalg / ees (#17)
   1 x Ratta tugijalg / taga (#18)
   1 x Rataste tugijalg / ees (#19)
   1 x Rataste tugijalg / taga (#20)
   2 x Lukustatav ratas (#22)
   2 x Ratas (#23)
   2 x Ratta splint (#E)
   2 x Ratta seib (#F)
   2 x Ratta telje tihvt (#G)
   Paigaldamine:

• Kinnitage ratas rataste tugijala külge, sisestades ratta telje tihvti läbi ratta, tugijala augu, ratta seibi ja seejärel kinnitage ratta splindiga. Korrake paigaldamist teise ratastega tugijala jaoks. Vaadake joonist 1A.

• Paigaldage lukustatav ratas tugijala põhja, keerates käsitsi auku. Lukustatav ratas on täielikult sisestatud, kui seda ei saa enam tugijala sisse keerata.
  Korrake paigaldamist teise tugijala jaoks. Vaadake joonist 1B.


2. KÄRU ALUSE KOKKUPANEK
   Vajalikud osad:
   1 x Alumine riiul (#24)
   4 x Kruvi (#A)
   4 x Seib (#B)
   4 x Lukustusseib (#C)
   Paigaldamine:

   • Asetage põrandale papitükk, et vältida seadme ja osade kriimustamist kokkupaneku ajal.
     MÄRKUS: Veenduge, et alumise riiuli tasane pind on ülespoole.
   • Kinnitage alumine riiul ühe ratastega tugijala külge, joondades selle hoolikalt nurka, seejärel kinnitage ühe seibi, lukustusseibi ja kruviga. Korrake paigaldamist ülejäänud kolme tugijala jaoks alumise riiuli ülejäänud kolme nurga jaoks. Tugijalgade õige paigutuse kohta vaadake joonist.
3. KÄRU PANEELIDE PAIGALDAMINE
   Vajalikud osad: 1 x Käru esipaneel (#8)
   1 x Käru tagapaneel (#9)
   1 x Käru külgpaneel - vasak (#10)
   1 x Käru külgpaneel - parem (#11)
   16 x Kruvi (#A)
   Paigaldamine:
   • Paigaldage käru esipaneel käru aluse esitugijalgade vahele. Kinnitage kahe kruviga igasse tugijalga. Korrake sama paigaldamist käru tagapaneeli jaoks. Vaadake joonist 3A.
     MÄRKUS: Veenduge, et käru esipaneeli "PIT BOSS" on seadme esikülje poole. Käru tagapaneeli tasane pind peaks olema tagakülje poole.

   • Paigaldage käru külgpaneel vasak käru aluse vasakpoolsete tugijalgade vahele. Kinnitage kahe kruviga igasse tugijalga. Korrake sama paigaldamist käru külgpaneeli paremale käru aluse parempoolsetele tugijalgadele. Vaadake joonist 3B.

     Käru külgpaneelide lukud peaksid olema suunatud ettepoole.

4. KÜLGRIIULI KRONSTEINI KINNITAMINE
   Vajalikud osad:
   2 x Külgriiuli kronstein - vasak (#15)
   2 x Külgriiuli kronstein - parem (#16)
   12 x Kruvi (#A)
   12 x Seib (#B)
   12 x Lukustusseib (#C)
   Paigaldamine:

   • Kinnitage üks külgriiuli kronstein tugijala külge, kasutades kolme seibi, lukustusseibi ja kruvi. Paigaldage iga kruvi kõigepealt pooleldi, seejärel pingutage täielikult, kui kõik kolm kruvi on paigaldatud ja õigesti joondatud. Korrake paigaldamist ülejäänud kolme külgriiuli kronsteini jaoks ülejäänud kolme tugijala külge.
5. KÜLGRIIULITE PAIGALDAMINE
   Vajalikud osad:
   1 x Külgriiul - vasak (#12)
   1 x Külgriiul - parem (#13)
   4 x Kruvi (#D)
   Paigaldamine:

   • Joondage ja asetage üks külgriiul seadme ühel küljel olevatele külgriiuli kronsteinidele. Alumisel küljel kinnitage kruvi igasse nurka, nagu on näidatud joonisel. Korrake sama paigaldamist külgriiuli jaoks seadme teisel küljel.
     MÄRKUS: Pärast paigaldamist saab mõlemat külgriiulit hõlpsalt tõsta (kasutamiseks) või langetada (hoiustamiseks).

     Vältige külgriiulite kasutamist seadme liigutamiseks või tõstmiseks. Seadme kaal põhjustab riiulite purunemise, mis ei kuulu garantii alla.
6. LISAFUNKTSIOONIDE PAIGALDAMINE
   Vajalikud osad:
   1 x Paberirulli konks (#14)
   1 x Pudeliavaja (#21)
   2 x Kruvi (#A)
   Paigaldamine:

   • Paigaldage alumine avaja esimesele vasakpoolsele tugijalale, kasutades kahte kruvi. Õige orientatsiooni jaoks vaadake joonist, avaus on suunatud allapoole.
   • Paigaldage paberirulli konks sama tugijala kahele eelpaigaldatud kruvile. Vajutage alla, et paberirulli konks püsiks kindlalt paigal.
7. KAANE KÄEPIDEME PAIGALDAMINE
   Vajalikud osad:
   1 x Tulekamber (#1)
   2 x Kaane käepideme raam (#6)
   1 x Kaane käepide (#7)
   Paigaldamine:

   • Eemaldage eelpaigaldatud kruvid kaane käepidemelt. Sisestage tulekambri kaane seest üks kruvi, et see väljapoole ulatuks. Lisage kruvile kaane käepideme raam ja seejärel keerake kruvi (seestpoolt) käsitsi kaane käepidemesse. Korrake sama paigaldamist kaane käepideme teise otsa jaoks.
8. KAANE TOE KINNITAMINE
   Vajalikud osad:
   1 x Kaane tugi (#5)
   3 x Kruvi (#A)
   Paigaldamine:

   • Kinnitage tulekambri tagaküljel kaane tugi paneeli keskele, kasutades kolme kruvi.
9. TULEKAMBRI PAIGALDAMINE KÄRULE
   MÄRKUS: On näidatud regulaator; aga mitte kõik edasimüüjad ei müü seadmeid koos regulaatoriga. Kollektori üleminekukomplekt on kaasas, kui gaasiregulaatorit ei ole küpsetusplaadile eelnevalt paigaldatud. Valige kollektori üleminekukomplektist pistik, mis on vajalik teie gaasikollektori ja regulaatori torustiku jaoks.
   Paigaldamine:
   • Asetage tulekamber käru kõrvale, mõlemad samas suunas. Kasutades kahte inimest, tõstke tulekamber üles, kasutades mõlemal küljel olevaid süvistatud sooni. Asetage tulekamber aeglaselt käru raamile, viies regulaatori ja vooliku läbi käru külgpaneeli seadme paremal küljel. Vaadake joonist 9A.

     Olge ettevaatlik, et tulekambri kärule paigaldamise ajal ei pigistaks ega kahjustaks regulaatorit ega voolikut. Vale paigaldamine võib põhjustada osade ebaõige toimimise.

   • Kui see on paigas, keerake lukud (üks mõlemal küljel), et tulekamber käru sisse lukustada. Vaadake joonist 9B.

10. KUUMUTUSPLAADI KRUVIDE SISESTAMINE
    Vajalikud osad:
    1 x Kuumutusplaat (#2)
    4 x Kuumutusplaadi kruvid (#3)
    Paigaldamine:

    • Pöörake kuumutusplaat tagurpidi. Sisestage kuumutusplaadi kruvi kuumutusplaadi nurgas olevasse auku, keerates käsitsi, kuni seda ei saa enam mutri sisse keerata. Korrake sama paigaldamist ülejäänud kolmes nurgas olevas augus.
11. KÜPSETUSKOMPONENTIDE PAIGUTAMINE
    Vajalikud osad:
    1 x Rasvatops (#4)
    Paigaldamine:

    • Avage tulekambri kaas. Asetage kuumutusplaat ettevaatlikult tulekambrisse. Kui kuumutusplaat on paigaldatud, veenduge, et see istub tulekambris tasasel pinnal. Vajadusel reguleerige kuumutusplaadi kruvide kõrgust, et kuumutusplaat oleks tasane.
      MÄRKUS: Kuumutusplaadi kõrvetamis- ja grillimisvõime säilitamiseks on vajalik regulaarne hooldus.
    • Asetage rasvatops tulekambri esiküljel olevasse rasvatopsi korpusesse, nagu on näidatud joonisel.
12. SÜÜTEPATEREI PAIGALDAMINE
    Vajalikud osad:
    1 x Patarei (#H)
    Paigaldamine:

    • Keerake süütenupu kork vastupäeva, et see eemaldada. Sisestage patarei korpusesse nii, et positiivne (+) klemm oleks väljapoole. Keerake süütenupu kork tagasi, et see katta.
    • Seade on nüüd täielikult kokku pandud.

Kasutusjuhiste saamiseks vaadake kasutusjuhendit.
