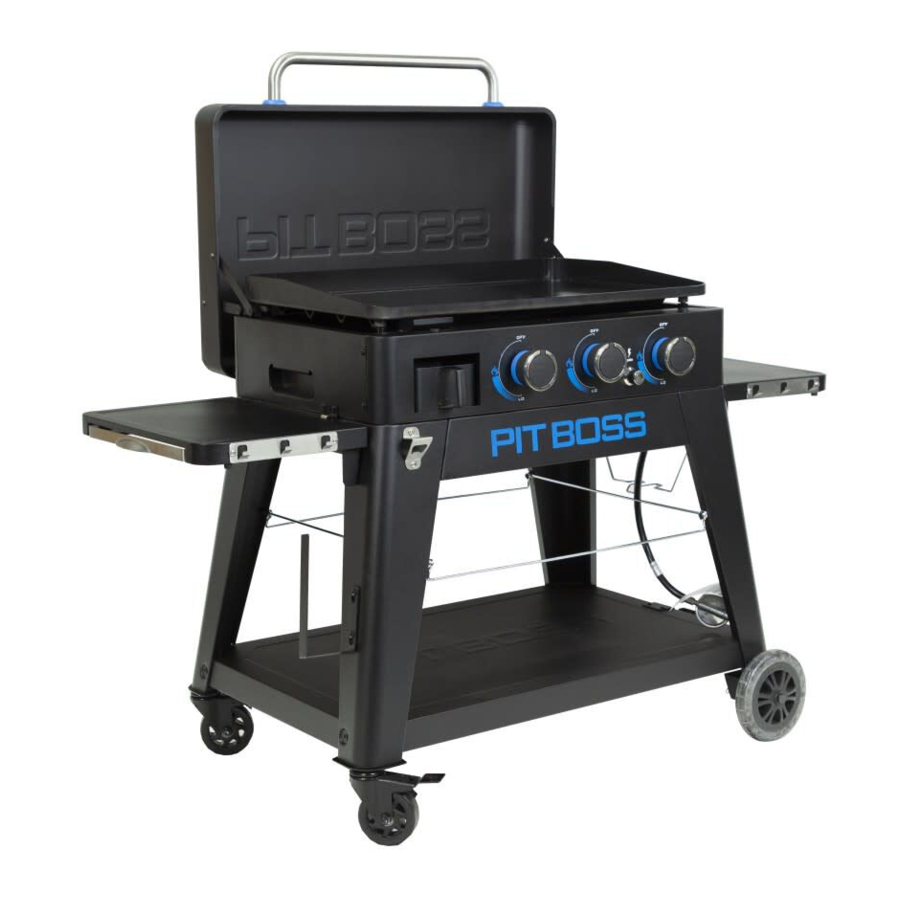

Pit Boss PB3BGD2 - Instrukcja obsługi 3-palnikowej planchy Ultimate Lift-Off

CZĘŚCI I SPECYFIKACJE

PRZECZYTAJ UWAŻNIE, ZACHOWAJ DO WYKORZYSTANIA W PRZYSZŁOŚCI. PRZED UŻYCIEM NALEŻY PRZECZYTAĆ INSTRUKCJĘ!

PRZED INSTALACJĄ I UŻYCIEM TEGO URZĄDZENIA GAZOWEGO NALEŻY PRZECZYTAĆ CAŁĄ INSTRUKCJĘ. NIEPRZESTRZEGANIE TYCH INSTRUKCJI MOŻE SPOWODOWAĆ USZKODZENIE MIENIA, OBRAŻENIA CIAŁA LUB NAWET ŚMIERĆ. SKONTAKTUJ SIĘ Z LOKALNYMI URZĘDNIKAMI BUDOWLANYMI LUB STRAŻĄ POŻARNĄ W SPRAWIE OGRANICZEŃ I WYMOGÓW DOTYCZĄCYCH KONTROLI INSTALACJI W TWOJEJ OKOLICY.

UWAGA: Ze względu na ciągły rozwój produktu, części mogą ulec zmianie bez powiadomienia. Skontaktuj się z Działem Obsługi Klienta, jeśli podczas montażu urządzenia brakuje jakichkolwiek części.

PRZYGOTOWANIE DO MONTAŻU

Części znajdują się w całym kartonie wysyłkowym, w tym pod płytą. Sprawdź urządzenie, części i blister ze sprzętem po wyjęciu z ochronnego kartonu wysyłkowego. Przed montażem wyrzuć wszystkie materiały opakowaniowe z wnętrza i z zewnątrz płyty, a następnie przejrzyj i sprawdź wszystkie części, odwołując się do listy części. Jeśli brakuje jakiejkolwiek części lub jest ona uszkodzona, nie próbuj montować. Uszkodzenia transportowe nie są objęte gwarancją. Skontaktuj się ze sprzedawcą lub Działem Obsługi Klienta Pit Boss® Grills. www.pitboss-grills.com

Aby ułatwić instalację, pomocne (ale niekonieczne) jest użycie dwóch osób podczas montażu tego urządzenia.
Narzędzia wymagane do montażu: śrubokręt i klucz. Narzędzia nie są dołączone.

INSTRUKCJE MONTAŻU

Zaleca się przeczytanie każdego kroku w całości przed rozpoczęciem montażu zgodnie z instrukcjami. Nie dokręcaj całkowicie śrub, dopóki wszystkie śruby dla danego kroku nie zostaną zainstalowane. Kombinacja sprzętu obejmująca podkładkę zabezpieczającą i podkładkę powinna być instalowana z podkładką zabezpieczającą najbliżej główki śruby.

1. PODŁĄCZANIE KÓŁ DO NÓG
   Wymagane części:
   1 x Noga wsporcza do kółka / przednia (#17)
   1 x Noga wsporcza do kółka / tylna (#18)
   1 x Noga wsporcza do koła / przednia (#19)
   1 x Noga wsporcza do koła / tylna (#20)
   2 x Kółko z blokadą (#22)
   2 x Koło (#23)
   2 x Zawleczka koła (#E)
   2 x Podkładka koła (#F)
   2 x Sworzeń osi koła (#G)
   Instalacja:

• Przymocuj Koło do Nogi wsporczej do koła, wkładając Sworzeń osi koła przez Koło, otwór Nogi wsporczej, Podkładkę koła, a następnie zabezpiecz za pomocą Zawleczki koła. Powtórz instalację dla drugiej Nogi wsporczej z Kołem. Zobacz ilustrację 1A.

• Zainstaluj Kółko z blokadą na spodzie Nogi wsporczej, dokręcając ręcznie do otworu. Kółko z blokadą jest całkowicie wsunięte, gdy nie można go dalej obracać w Nogu wsporczej.
  Powtórz instalację dla drugiej Nogi wsporczej. Zobacz ilustrację 1B.


2. MONTAŻ PODSTAWY WÓZKA
   Wymagane części:
   1 x Półka dolna (#24)
   4 x Śruba (#A)
   4 x Podkładka (#B)
   4 x Podkładka zabezpieczająca (#C)
   Instalacja:

   • Umieść kawałek kartonu na podłodze, aby zapobiec zarysowaniu urządzenia i części podczas montażu.
     UWAGA: Upewnij się, że płaska powierzchnia Półki dolnej jest skierowana do góry.
   • Przymocuj Półkę dolną do jednej Nogi wsporczej z Kołem, ostrożnie wyrównując ją w rogu, a następnie zabezpiecz za pomocą jednej podkładki, podkładki zabezpieczającej i śruby. Powtórz instalację dla pozostałych trzech Nóg wsporczych do pozostałych trzech rogów Półki dolnej. Zobacz ilustrację, aby zobaczyć prawidłowe rozmieszczenie Nóg wsporczych.
3. MONTAŻ PANELI WÓZKA
   Wymagane części: 1 x Panel przedni wózka (#8)
   1 x Panel tylny wózka (#9)
   1 x Panel boczny wózka - lewy (#10)
   1 x Panel boczny wózka - prawy (#11)
   16 x Śruba (#A)
   Instalacja:
   • Zainstaluj Panel przedni wózka między przednimi Nogami wsporczymi Podstawy wózka. Zabezpiecz za pomocą dwóch śrub w każdej Nogu wsporczej. Powtórz tę samą instalację dla Panelu tylnego wózka. Zobacz ilustrację 3A.
     UWAGA: Upewnij się, że napis "PIT BOSS" na Panelu przednim wózka jest skierowany do przodu urządzenia. Płaska powierzchnia Panelu tylnego wózka powinna być skierowana do tyłu.

   • Zainstaluj Panel boczny wózka - lewy między lewymi Nogami wsporczymi Podstawy wózka. Zabezpiecz za pomocą dwóch śrub w każdej Nogu wsporczej. Powtórz tę samą instalację dla Panelu bocznego wózka - prawy do prawych Nóg wsporczych Podstawy wózka. Zobacz ilustrację 3B.

     Zatrzaski na Panelach bocznych wózka powinny być skierowane do przodu.

4. ZABEZPIECZANIE WSPORNIKÓW PÓŁEK BOCZNYCH
   Wymagane części:
   2 x Wspornik półki bocznej - lewy (#15)
   2 x Wspornik półki bocznej - prawy (#16)
   12 x Śruba (#A)
   12 x Podkładka (#B)
   12 x Podkładka zabezpieczająca (#C)
   Instalacja:

   • Zamontuj jeden Wspornik półki bocznej do Nogi wsporczej za pomocą trzech podkładek, podkładek zabezpieczających i śrub. Najpierw wkręć każdą śrubę do połowy, a następnie dokręć całkowicie, gdy wszystkie trzy śruby są zamontowane i prawidłowo wyrównane. Powtórz instalację dla pozostałych trzech Wsporników półek bocznych do pozostałych trzech Nóg wsporczych.
5. INSTALOWANIE PÓŁEK BOCZNYCH
   Wymagane części:
   1 x Półka boczna - lewa (#12)
   1 x Półka boczna - prawa (#13)
   4 x Śruba (#D)
   Instalacja:

   • Wyrównaj i umieść jedną Półkę boczną na Wspornikach półek bocznych po jednej stronie urządzenia. Od spodu wkręć śrubę w każdy róg, jak pokazano na ilustracji. Powtórz tę samą instalację dla Półki bocznej po drugiej stronie urządzenia.
     UWAGA: Po zainstalowaniu obie Półki boczne można łatwo podnieść (do użytku) lub opuścić (do przechowywania).

     Unikaj używania Półek bocznych do przesuwania lub podnoszenia urządzenia. Ciężar urządzenia spowoduje pęknięcie półek, co nie jest objęte gwarancją.
6. MONTAŻ DODATKOWYCH FUNKCJI
   Wymagane części:
   1 x Haczyk na ręcznik papierowy (#14)
   1 x Otwieracz do butelek (#21)
   2 x Śruba (#A)
   Instalacja:

   • Zamontuj Otwieracz dolny do Przedniej-Lewej Nogi wsporczej za pomocą dwóch śrub. Zobacz ilustrację, aby zobaczyć prawidłową orientację, z otworem skierowanym w dół.
   • Zainstaluj Haczyk na ręcznik papierowy na dwóch wstępnie zamontowanych śrubach tej samej Nogi wsporczej. Naciśnij, aby upewnić się, że Haczyk na ręcznik papierowy jest dobrze zamocowany na swoim miejscu.
7. MONTAŻ UCHWYTU POKRYWY
   Wymagane części:
   1 x Komora ogniowa (#1)
   2 x Ramka uchwytu pokrywy (#6)
   1 x Uchwyt pokrywy (#7)
   Instalacja:

   • Wykręć wstępnie zainstalowane śruby z Uchwytu pokrywy. Od wewnątrz pokrywy Komory ogniowej włóż jedną śrubę, aby wystawała na zewnątrz. Dodaj Ramkę uchwytu pokrywy na śrubę, a następnie dokręć ręcznie śrubę (od wewnątrz) do Uchwytu pokrywy. Powtórz tę samą instalację dla drugiego końca Uchwytu pokrywy.
8. ZABEZPIECZANIE WSPORNIKA POKRYWY
   Wymagane części:
   1 x Wspornik pokrywy (#5)
   3 x Śruba (#A)
   Instalacja:

   • Z tyłu Komory ogniowej przymocuj Wspornik pokrywy do środka panelu za pomocą trzech śrub.
9. INSTALOWANIE KOMORY OGNIOWEJ DO WÓZKA
   UWAGA: Pokazano regulator; jednak nie wszyscy dystrybutorzy sprzedają urządzenia z dołączonym regulatorem. Zestaw przejściowy kolektora jest dostarczany, jeśli regulator gazu nie jest wstępnie zmontowany na płycie. Wybierz złącze z Zestawu przejściowego kolektora, które jest wymagane dla kolektora gazu i rurki regulatora.
   Instalacja:
   • Umieść Komorę ogniową obok Wózka, oba skierowane w tym samym kierunku. Używając dwóch osób, podnieś Komorę ogniową, korzystając z wgłębień po każdej stronie. Powoli umieść Komorę ogniową na ramie wózka, przepuszczając regulator i przewody przez Panel boczny wózka po prawej stronie urządzenia. Zobacz ilustrację 9A.

     Uważaj, aby nie ścisnąć ani nie uszkodzić regulatora lub przewodów podczas instalacji Komory ogniowej do Wózka. Nieprawidłowa instalacja może spowodować nieprawidłowe działanie części.

   • Po ustawieniu w pozycji obróć zatrzaski (po jednym z każdej strony), aby zablokować Komorę ogniową w Wózku. Zobacz ilustrację 9B.

10. WKRĘCANIE ŚRUB PŁYTY GRZEWCZEJ
    Wymagane części:
    1 x Płyta grzewcza (#2)
    4 x Śruby płyty grzewczej (#3)
    Instalacja:

    • Obróć Płytę grzewczą do góry nogami. Włóż Śrubę płyty grzewczej do otworu w rogu Płyty grzewczej, obracając ręcznie, aż nie będzie można jej dalej obracać w nakrętce. Powtórz tę samą instalację w pozostałych trzech otworach w rogach.
11. UMIESZCZANIE ELEMENTÓW DO GOTOWANIA
    Wymagane części:
    1 x Pojemnik na tłuszcz (#4)
    Instalacja:

    • Otwórz pokrywę Komory ogniowej. Ostrożnie umieść Płytę grzewczą w Komorze ogniowej. Po zainstalowaniu Płyty grzewczej upewnij się, że leży równo w Komorze ogniowej. W razie potrzeby wyreguluj wysokość Śrub płyty grzewczej, aby Płyta grzewcza była pozioma.
      UWAGA: Aby utrzymać wydajność smażenia i grillowania Płyty grzewczej, wymagana jest regularna pielęgnacja i konserwacja.
    • Umieść Pojemnik na tłuszcz w obudowie Pojemnika na tłuszcz z przodu Komory ogniowej, jak pokazano na ilustracji.
12. INSTALOWANIE BATERII ZAPŁONOWEJ
    Wymagane części:
    1 x Bateria (#H)
    Instalacja:

    • Obróć nakrętkę przycisku zapłonu w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zdjąć. Włóż Baterię do obudowy z biegunem dodatnim (+) skierowanym na zewnątrz. Wkręć nakrętkę przycisku zapłonu z powrotem na miejsce, aby ją zakryć.
    • Urządzenie jest teraz całkowicie zmontowane.

Zapoznaj się z Instrukcją obsługi, aby uzyskać instrukcje dotyczące obsługi.
