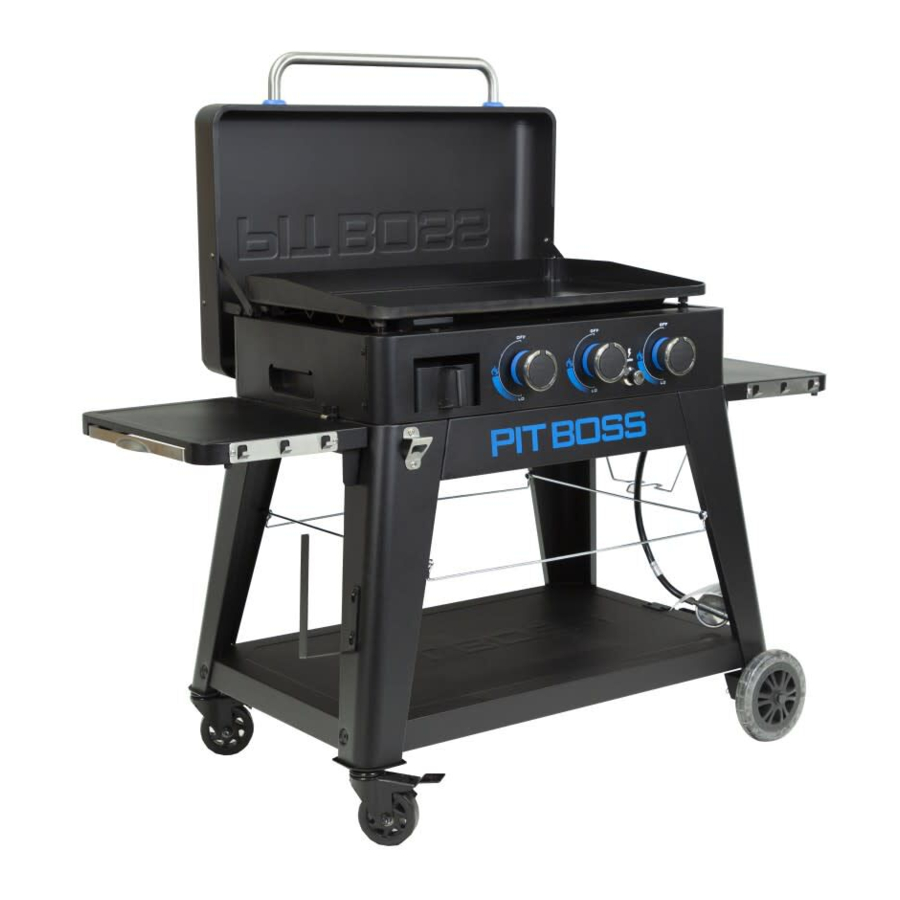

Pit Boss PB3BGD2 - Manual de utilizare pentru plita cu 3 arzătoare Ultimate Lift-Off

PIESE ȘI SPECIFICAȚII

CITIȚI CU ATENȚIE, PĂSTRAȚI PENTRU REFERINȚE ULTERIOARE. MANUALUL TREBUIE CITIT ÎNAINTE DE UTILIZARE!

VĂ RUGĂM SĂ CITIȚI ÎNTREGUL MANUAL ÎNAINTE DE INSTALAREA ȘI UTILIZAREA ACESTUI APARAT PE GAZ. NERESPECTAREA ACESTOR INSTRUCȚIUNI POATE DUCE LA DETERIORAREA PROPRIETĂȚII, RĂNI CORPORALE SAU CHIAR DECES. CONTACTAȚI AUTORITĂȚILE LOCALE DE CONSTRUCȚII SAU POMPIERII CU PRIVIRE LA RESTRICȚIILE ȘI CERINȚELE DE INSPECTARE A INSTALAȚIEI ÎN ZONA DVS.

NOTĂ: Datorită dezvoltării continue a produsului, piesele pot fi modificate fără notificare prealabilă. Contactați Serviciul Clienți dacă lipsesc piese la asamblarea unității.

PREGĂTIREA PENTRU ASAMBLARE

Piesele sunt localizate în cutia de transport, inclusiv sub grătar. Inspectați unitatea, piesele și blisterul cu hardware după scoaterea din cutia de transport protectoare. Aruncați toate materialele de ambalare din interiorul și exteriorul grătarului înainte de asamblare, apoi revizuiți și inspectați toate piesele consultând lista de piese. Dacă lipsește vreo piesă sau este deteriorată, nu încercați să asamblați. Deteriorările cauzate de transport nu sunt acoperite de garanție. Contactați dealerul sau Serviciul Clienți Pit Boss® Grills. www.pitboss-grills.com

Pentru a ușura instalarea, este util (dar nu neapărat necesar) ca două persoane să asambleze această unitate.
Unelte necesare pentru asamblare: șurubelniță și cheie. Uneltele nu sunt incluse.

INSTRUCȚIUNI DE ASAMBLARE

Se recomandă citirea completă a fiecărui pas înainte de a începe asamblarea conform instrucțiunilor. Nu strângeți complet șuruburile până când toate șuruburile pentru pasul respectiv nu au fost instalate. Combinația de hardware care implică o șaibă de blocare și o șaibă trebuie instalată cu șaiba de blocare cel mai aproape de capul șurubului.

1. CONECTAREA ROȚILOR LA PICIOARE
   Piese necesare:
   1 x Picior de sprijin pentru rolă / Față (#17)
   1 x Picior de sprijin pentru rolă / Spate (#18)
   1 x Picior de sprijin pentru roată / Față (#19)
   1 x Picior de sprijin pentru roată / Spate (#20)
   2 x Rolă cu blocare (#22)
   2 x Roată (#23)
   2 x Splint roată (#E)
   2 x Șaibă roată (#F)
   2 x Ax roată (#G)
   Instalare:

• Atașați Roata la Piciorul de sprijin pentru roată introducând Axul roții prin Roată, orificiul Piciorului de sprijin, Șaiba roții, apoi fixați cu ajutorul Splintului roții. Repetați instalarea pentru celălalt Picior de sprijin cu roată. Consultați ilustrația 1A.

• Instalați o Roată cu rolă de blocare în partea inferioară a unui Picior de sprijin prin strângere manuală în orificiu. Roata cu rolă de blocare este introdusă complet atunci când nu se mai poate roti în Piciorul de sprijin.
  Repetați instalarea pentru al doilea Picior de sprijin. Consultați ilustrația 1B.


2. ASAMBLAREA BAZEI CĂRUCIORULUI
   Piese necesare:
   1 x Raft inferior (#24)
   4 x Șurub (#A)
   4 x Șaibă (#B)
   4 x Șaibă de blocare (#C)
   Instalare:

   • Așezați o bucată de carton pe podea pentru a preveni zgârierea unității și a pieselor în timpul asamblării.
     NOTĂ: Asigurați-vă că suprafața plană a Raftului inferior este orientată în sus.
   • Atașați Raftul inferior la un Picior de sprijin cu roată, aliniindu-l cu atenție în colț, apoi fixați cu o șaibă, o șaibă de blocare și un șurub. Repetați instalarea pentru celelalte trei Picioare de sprijin la celelalte trei colțuri ale Raftului inferior. Consultați ilustrația pentru aranjarea corectă a Picioarelor de sprijin.
3. MONTAREA PANOULUI CĂRUCIORULUI
   Piese necesare: 1 x Panou frontal cărucior (#8)
   1 x Panou spate cărucior (#9)
   1 x Panou lateral cărucior - Stânga (#10)
   1 x Panou lateral cărucior - Dreapta (#11)
   16 x Șurub (#A)
   Instalare:
   • Instalați Panoul frontal al căruciorului între Picioarele de sprijin frontale ale Bazei căruciorului. Fixați cu două șuruburi în fiecare Picior de sprijin. Repetați aceeași instalare pentru Panoul spate al căruciorului. Consultați ilustrația 3A.
     NOTĂ: Asigurați-vă că "PIT BOSS" de pe Panoul frontal al căruciorului este orientat spre partea din față a unității. Suprafața plană a Panoului spate al căruciorului trebuie să fie orientată spre spate.

   • Instalați Panoul lateral stânga al căruciorului între Picioarele de sprijin stângi ale Bazei căruciorului. Fixați cu două șuruburi în fiecare Picior de sprijin. Repetați aceeași instalare pentru Panoul lateral dreapta al căruciorului la Picioarele de sprijin drepte ale Bazei căruciorului. Consultați ilustrația 3B.

     Zăvoarele de pe Panourile laterale ale căruciorului trebuie să fie orientate spre față.

4. FIXAREA SUPORTURILOR RAFTULUI LATERAL
   Piese necesare:
   2 x Suport raft lateral - Stânga (#15)
   2 x Suport raft lateral - Dreapta (#16)
   12 x Șurub (#A)
   12 x Șaibă (#B)
   12 x Șaibă de blocare (#C)
   Instalare:

   • Montați un Suport raft lateral pe un Picior de sprijin folosind trei șaibe, șaibe de blocare și șuruburi. Instalați fiecare șurub pe jumătate mai întâi, apoi strângeți complet când toate cele trei șuruburi sunt montate și aliniate corect. Repetați instalarea pentru celelalte trei Suporturi raft lateral la celelalte trei Picioare de sprijin.
5. INSTALAREA RAFTURILOR LATERALE
   Piese necesare:
   1 x Raft lateral - Stânga (#12)
   1 x Raft lateral - Dreapta (#13)
   4 x Șurub (#D)
   Instalare:

   • Aliniați și poziționați un Raft lateral pe Suporturile raftului lateral pe o parte a unității. De dedesubt, fixați un șurub în fiecare colț, așa cum se arată în ilustrație. Repetați aceeași instalare pentru Raftul lateral pe cealaltă parte a unității.
     NOTĂ: Odată instalate, ambele Rafturi laterale pot fi ridicate (pentru utilizare) sau coborâte (pentru depozitare) cu ușurință.

     Evitați utilizarea Rafturilor laterale pentru a muta sau ridica unitatea. Greutatea unității va face ca rafturile să se rupă, ceea ce nu este acoperit de garanție.
6. MONTAREA CARACTERISTICILOR SUPLIMENTARE
   Piese necesare:
   1 x Cârlig prosop de hârtie (#14)
   1 x Deschizător de sticle (#21)
   2 x Șurub (#A)
   Instalare:

   • Montați Deschizătorul inferior pe Piciorul de sprijin stânga-față folosind două șuruburi. Consultați ilustrația pentru orientarea corectă, cu deschiderea înclinată în jos.
   • Instalați Cârligul pentru prosop de hârtie pe cele două șuruburi premontate ale aceluiași Picior de sprijin. Apăsați în jos pentru a vă asigura că Cârligul pentru prosop de hârtie rămâne fixat în siguranță.
7. MONTAREA MÂNERULUI CAPACULUI
   Piese necesare:
   1 x Cutie de foc (#1)
   2 x Rama mâner capac (#6)
   1 x Mâner capac (#7)
   Instalare:

   • Scoateți șuruburile preinstalate de pe Mânerul capacului. Din interiorul capacului Cutiei de foc, introduceți un șurub astfel încât să iasă în exterior. Adăugați o Ramă mâner capac pe șurub, apoi strângeți manual șurubul (din interior) în Mânerul capacului. Repetați aceeași instalare pentru celălalt capăt al Mânerului capacului.
8. FIXAREA SUPORTULUI CAPACULUI
   Piese necesare:
   1 x Suport capac (#5)
   3 x Șurub (#A)
   Instalare:

   • Pe partea din spate a Cutiei de foc, fixați Suportul capacului în centrul panoului folosind trei șuruburi.
9. INSTALAREA CUTIEI DE FOC PE CĂRUCIOR
   NOTĂ: Se arată un regulator; cu toate acestea, nu toți distribuitorii vând unitățile cu un regulator inclus. Un Kit de tranziție a colectorului este furnizat în cazul în care un regulator de gaz nu vine pre-asamblat pe grătar. Selectați conectorul din Kitul de tranziție a colectorului care este necesar pentru colectorul de gaz și tubulatura regulatorului.
   Instalare:
   • Așezați Cutia de foc lângă Cărucior, ambele orientate în aceeași direcție. Folosind două persoane, ridicați Cutia de foc folosind canelurile inserate de pe fiecare parte. Încet, așezați Cutia de foc pe cadrul căruciorului, trecând regulatorul și furtunul prin Panoul lateral al căruciorului din partea dreaptă a unității. Consultați ilustrația 9A.

     Aveți grijă să evitați ciupirea sau deteriorarea regulatorului sau a furtunului în timpul instalării Cutiei de foc pe Cărucior. Instalarea necorespunzătoare poate face ca piesele să nu funcționeze corect.

   • Odată ajuns în poziție, rotiți zăvoarele (unul pe fiecare parte) pentru a bloca Cutia de foc în Cărucior. Consultați ilustrația 9B.

10. INTRODUCEREA ȘURUBURILOR PLITEI FIERBINȚI
    Piese necesare:
    1 x Plită fierbinte (#2)
    4 x Șuruburi plită fierbinte (#3)
    Instalare:

    • Întoarceți Plita fierbinte cu susul în jos. Introduceți un Șurub plită fierbinte într-o gaură de colț a Plitei fierbinți, rotind manual, până când nu se mai poate roti în piuliță. Repetați aceeași instalare pe celelalte trei găuri de colț.
11. AȘEZAREA COMPONENTELOR DE GĂTIT
    Piese necesare:
    1 x Colector de grăsime (#4)
    Instalare:

    • Deschideți capacul Cutiei de foc. Cu grijă, așezați Plita fierbinte în Cutia de foc. Odată ce Plita fierbinte este instalată, asigurați-vă că stă la nivel în Cutia de foc. Reglați înălțimea Șuruburilor plitei fierbinți, dacă este necesar, astfel încât Plita fierbinte să fie la nivel.
      NOTĂ: Pentru a menține performanța de rumenire și grătar a Plitei fierbinți, este necesară îngrijirea și întreținerea regulată.
    • Așezați Colectorul de grăsime în carcasa Colectorului de grăsime de pe partea din față a Cutiei de foc, așa cum se arată în ilustrație.
12. INSTALAREA BATERIEI DE APRINDERE
    Piese necesare:
    1 x Baterie (#H)
    Instalare:

    • Rotiți capacul butonului de aprindere în sens invers acelor de ceasornic pentru a-l scoate. Introduceți Bateria în carcasă cu borna pozitivă (+) orientată spre exterior. Înșurubați capacul butonului de aprindere înapoi în poziție pentru a acoperi.
    • Unitatea este acum complet asamblată.

Consultați Manualul de utilizare pentru instrucțiuni de utilizare.
