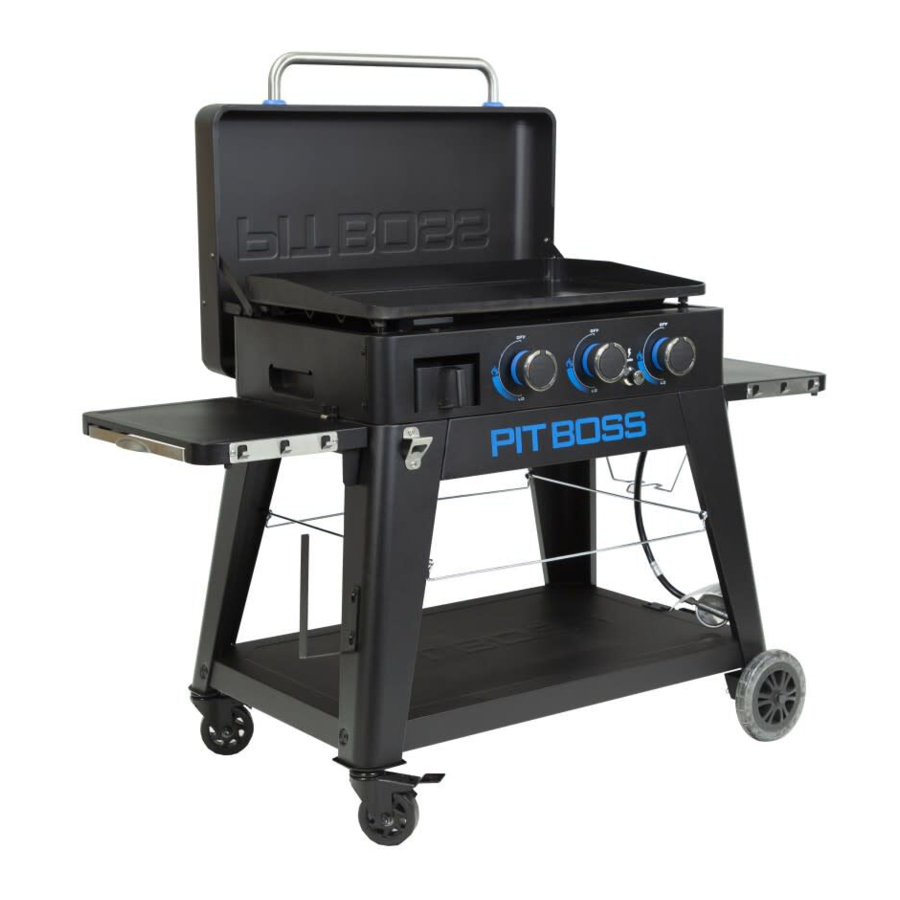

Pit Boss PB3BGD2 - Mwongozo wa Plancha ya 3-Burner Ultimate Lift-Off

SEHEMU NA MAELEZO

SOMA KWA UMAKINI, WEKA KWA REJEA YA BAADAYE. MWONGOZO LAZIMA USOMWE KABLA YA KUENDESHA!

TAFADHALI SOMA MWONGOZO MZIMA KABLA YA KUSAKINISHA NA KUTUMIA CHOMBO HIKI CHA GESI. KUSHINDWA KUFUATA MAELEKEZO HAYA KUNAWEZA KUSABABISHA UHARIBIFU WA MALI, MAJERAHA YA MWILI AU HATA KIFO. WASILIANA NA MAAFISA WA JENGO AU MOTO WA ENEO LAKO KUHUSU VIKWAZO NA MAHITAJI YA UKAGUZI WA USAKIRISHAJI KATIKA ENEO LAKO.

KUMBUKA: Kutokana na uendelezaji wa bidhaa unaoendelea, sehemu zinaweza kubadilika bila taarifa. Wasiliana na Huduma kwa Wateja ikiwa sehemu hazipo wakati wa kuunganisha kitengo.

MAANDALIZI YA MKUTANO

Sehemu ziko katika katoni ya usafirishaji, pamoja na chini ya griddle. Kagua kitengo (unit), sehemu (parts), na pakiti ya malengelenge ya vifaa (hardware blister pack) baada ya kuondoa kutoka kwa katoni ya usafirishaji ya kinga. Tupa vifaa vyote vya ufungaji kutoka ndani na nje ya griddle kabla ya mkutano, kisha kagua na ukague sehemu zote kwa kurejelea orodha ya sehemu. Ikiwa sehemu yoyote haipo au imeharibiwa, usijaribu kukusanyika. Uharibifu wa usafirishaji haujafunikwa chini ya udhamini. Wasiliana na muuzaji wako au Huduma kwa Wateja ya Pit Boss® Grills. www.pitboss-grills.com

Ili kurahisisha usakinishaji, kutumia watu wawili ni muhimu (lakini sio lazima) wakati wa kuunganisha kitengo hiki.
Zana zinazohitajika kwa mkutano: screwdriver na wrench. Zana hazijajumuishwa.

MAELEKEZO YA MKUTANO

Inashauriwa kusoma kila hatua nzima kabla ya kuanza mkutano kwenye maagizo. Usikaze screws kabisa hadi screws zote za hatua hiyo ziwe zimewekwa. Mchanganyiko wa vifaa unaohusisha washer ya kufunga na washer unapaswa kuwekwa na washer ya kufunga karibu na kichwa cha screw.

1. KUUNGANISHA MAGURUDUMU KWENYE MIGUU
   Sehemu Zinazohitajika:
   1 x Mguu wa Msaada kwa Caster / Mbele (#17)
   1 x Mguu wa Msaada kwa Caster / Nyuma (#18)
   1 x Mguu wa Msaada kwa Gurudumu / Mbele (#19)
   1 x Mguu wa Msaada kwa Gurudumu / Nyuma (#20)
   2 x Caster ya Kufunga (#22)
   2 x Gurudumu (#23)
   2 x Pini ya Cotter ya Gurudumu (#E)
   2 x Washer ya Gurudumu (#F)
   2 x Pini ya Axle ya Gurudumu (#G)
   Ufungaji:

• Ambatisha Gurudumu kwenye Mguu wa Msaada kwa Gurudumu kwa kuingiza Pini ya Axle ya Gurudumu kupitia Gurudumu, shimo la Mguu wa Msaada, Washer ya Gurudumu, kisha uimarishe kwa kutumia Pini ya Cotter ya Gurudumu. Rudia usakinishaji kwa Mguu mwingine wa Msaada na Gurudumu. Angalia mchoro 1A.

• Sakinisha Gurudumu la Caster ya Kufunga chini ya Mguu wa Msaada kwa kukaza kwa mkono kwenye shimo. Gurudumu la Caster ya Kufunga linaingizwa kabisa wakati haliwezi kuzunguka zaidi kwenye Mguu wa Msaada.
  Rudia usakinishaji kwa Mguu wa pili wa Msaada. Angalia mchoro 1B.


2. KUUNGANISHA MSINGI WA GARI
   Sehemu Zinazohitajika:
   1 x Rafu ya Chini (#24)
   4 x Screw (#A)
   4 x Washer (#B)
   4 x Washer ya Kufunga (#C)
   Ufungaji:

   • Weka kipande cha kadibodi sakafuni ili kuzuia kukwaruza kitengo na sehemu wakati wa mkutano.
     KUMBUKA: Hakikisha uso tambarare wa Rafu ya Chini unaelekea juu.
   • Ambatisha Rafu ya Chini kwenye Mguu mmoja wa Msaada na Gurudumu kwa kuipanga kwa uangalifu kwenye kona, kisha uimarishe kwa kutumia washer moja, washer ya kufunga, na screw. Rudia usakinishaji kwa Miguu mingine mitatu ya Msaada kwenye pembe tatu zilizobaki za Rafu ya Chini. Angalia mchoro kwa mpangilio sahihi wa Miguu ya Msaada.
3. KUPACHIKA PANELI ZA GARI
   Sehemu Zinazohitajika: 1 x Paneli ya Mbele ya Gari (#8)
   1 x Paneli ya Nyuma ya Gari (#9)
   1 x Paneli ya Upande wa Gari - Kushoto (#10)
   1 x Paneli ya Upande wa Gari - Kulia (#11)
   16 x Screw (#A)
   Ufungaji:
   • Sakinisha Paneli ya Mbele ya Gari kati ya Miguu ya Msaada ya mbele ya Msingi wa Gari. Imarisha kwa kutumia screws mbili kwenye kila Mguu wa Msaada. Rudia usakinishaji sawa kwa Paneli ya Nyuma ya Gari. Angalia mchoro 3A.
     KUMBUKA: Hakikisha "PIT BOSS" ya Paneli ya Mbele ya Gari inaelekea mbele ya kitengo. Uso tambarare wa Paneli ya Nyuma ya Gari unapaswa kuelekea nyuma.

   • Sakinisha Paneli ya Upande wa Gari Kushoto kati ya Miguu ya Msaada ya kushoto ya Msingi wa Gari. Imarisha kwa kutumia screws mbili kwenye kila Mguu wa Msaada. Rudia usakinishaji sawa kwa Paneli ya Upande wa Gari Kulia kwenye Miguu ya Msaada ya kulia ya Msingi wa Gari. Angalia mchoro 3B.

     Vifungo kwenye Paneli za Upande wa Gari vinapaswa kuelekea mbele.

4. KUIMARISHA BRACKETS ZA RAFU YA UPANDE
   Sehemu Zinazohitajika:
   2 x Bracket ya Rafu ya Upande - Kushoto (#15)
   2 x Bracket ya Rafu ya Upande - Kulia (#16)
   12 x Screw (#A)
   12 x Washer (#B)
   12 x Washer ya Kufunga (#C)
   Ufungaji:

   • Pachika Bracket moja ya Rafu ya Upande kwenye Mguu wa Msaada kwa kutumia washer tatu, washer za kufunga na screws. Sakinisha kila screw nusu kwanza, kisha kaza kabisa wakati screws zote tatu zimewekwa na kupangwa vizuri. Rudia usakinishaji kwa Brackets zingine tatu za Rafu ya Upande kwenye Miguu mitatu iliyobaki ya Msaada.
5. KUFUNGA RAFU ZA UPANDE
   Sehemu Zinazohitajika:
   1 x Rafu ya Upande - Kushoto (#12)
   1 x Rafu ya Upande - Kulia (#13)
   4 x Screw (#D)
   Ufungaji:

   • Panga na uweke Rafu moja ya Upande kwenye Brackets za Rafu ya Upande upande mmoja wa kitengo. Kutoka chini, imarisha screw kwenye kila kona, kama inavyoonyeshwa kwenye mchoro. Rudia usakinishaji sawa kwa Rafu ya Upande upande mwingine wa kitengo.
     KUMBUKA: Mara tu zikiwa zimewekwa, Rafu zote mbili za Upande zinaweza kuinuliwa (kwa matumizi) au kushushwa (kwa kuhifadhi) kwa urahisi.

     Epuka kutumia Rafu za Upande kusogeza au kuinua kitengo. Uzito wa kitengo utasababisha rafu kuvunjika, ambayo haijafunikwa na udhamini.
6. KUPACHIKA VIPENGELE VYA ZIADA
   Sehemu Zinazohitajika:
   1 x Ndoano ya Taulo ya Karatasi (#14)
   1 x Kifungua Chupa (#21)
   2 x Screw (#A)
   Ufungaji:

   • Pachika Kifungua Chini kwenye Mguu wa Msaada wa Mbele-Kushoto kwa kutumia screws mbili. Angalia mchoro kwa mwelekeo sahihi, na ufunguzi uliowekwa pembeni chini.
   • Sakinisha Ndoano ya Taulo ya Karatasi kwenye screws mbili zilizopachikwa awali za Mguu huo huo wa Msaada. Bonyeza chini ili kuhakikisha Ndoano ya Taulo ya Karatasi inakaa salama mahali pake.
7. KUPACHIKA KISHIKIO CHA MFUNIKO
   Sehemu Zinazohitajika:
   1 x Sanduku la Moto (Firebox) (#1)
   2 x Bega la Kishikio cha Mfuniko (#6)
   1 x Kishikio cha Mfuniko (#7)
   Ufungaji:

   • Ondoa screws zilizosakinishwa awali kutoka kwa Kishikio cha Mfuniko. Kutoka ndani ya mfuniko wa Sanduku la Moto (Firebox), ingiza screw moja ili itokee nje. Ongeza Bega la Kishikio cha Mfuniko kwenye screw, kisha kaza screw kwa mkono (kutoka ndani) kwenye Kishikio cha Mfuniko. Rudia usakinishaji sawa kwa upande mwingine wa Kishikio cha Mfuniko.
8. KUIMARISHA MSAADA WA MFUNIKO
   Sehemu Zinazohitajika:
   1 x Msaada wa Mfuniko (#5)
   3 x Screw (#A)
   Ufungaji:

   • Nyuma ya Sanduku la Moto (Firebox), funga Msaada wa Mfuniko katikati ya paneli kwa kutumia screws tatu.
9. KUFUNGA SANDUKU LA MOTO (FIREBOX) KWENYE GARI
   KUMBUKA: Mdhibiti anaonyeshwa; hata hivyo, sio wasambazaji wote huuza vitengo na mdhibiti aliyejumuishwa. Kit ya Mpito ya Manifold hutolewa ikiwa mdhibiti wa gesi haji amekusanyika awali kwenye griddle. Chagua kiunganishi kutoka kwa Kit ya Mpito ya Manifold ambayo inahitajika kwa manifold yako ya gesi na tubing ya mdhibiti.
   Ufungaji:
   • Weka Sanduku la Moto (Firebox) karibu na Gari, zote zikielekea upande mmoja. Kutumia watu wawili, inua Sanduku la Moto (Firebox) kwa kutumia grooves zilizowekwa ndani kila upande. Polepole, weka Sanduku la Moto (Firebox) kwenye fremu ya gari, ukipitisha mdhibiti na hosing kupitia Paneli ya upande wa Gari upande wa kulia wa kitengo. Angalia mchoro 9A.

     Kuwa mwangalifu ili kuepuka kubana au kuharibu mdhibiti au hosing wakati wa usakinishaji wa Sanduku la Moto (Firebox) kwenye Gari. Ufungaji mbaya unaweza kusababisha sehemu kutofanya kazi vizuri.

   • Mara baada ya kuwa katika nafasi, geuza vifungo (kimoja kila upande) ili kufunga Sanduku la Moto (Firebox) kwenye Gari. Angalia mchoro 9B.

10. KUINGIZA SCREWS ZA SAHANI YA MOTO
    Sehemu Zinazohitajika:
    1 x Sahani ya Moto (Hot Plate) (#2)
    4 x Screws za Sahani ya Moto (Hot Plate Screws) (#3)
    Ufungaji:

    • Geuza Sahani ya Moto (Hot Plate) chini-juu. Ingiza Screw ya Sahani ya Moto (Hot Plate Screw) kwenye shimo la kona la Sahani ya Moto (Hot Plate), ukigeuza kwa mkono, hadi haiwezi kuzunguka zaidi kwenye nati. Rudia usakinishaji sawa kwenye mashimo mengine matatu ya kona.
11. KUWEKA VIPENGELE VYA KUPIKIA
    Sehemu Zinazohitajika:
    1 x Kikombe cha Mafuta (Grease Cup) (#4)
    Ufungaji:

    • Fungua mfuniko wa Sanduku la Moto (Firebox). Kwa uangalifu, weka Sahani ya Moto (Hot Plate) ndani ya Sanduku la Moto (Firebox). Mara tu Sahani ya Moto (Hot Plate) imewekwa, hakikisha inakaa sawa kwenye Sanduku la Moto (Firebox). Rekebisha urefu wa Screws za Sahani ya Moto (Hot Plate Screws), ikiwa inahitajika, ili Sahani ya Moto (Hot Plate) iwe sawa.
      KUMBUKA: Ili kudumisha utendaji wa kuchoma na kuchoma wa Sahani yako ya Moto (Hot Plate), utunzaji na matengenezo ya kawaida yanahitajika.
    • Weka Kikombe cha Mafuta (Grease Cup) kwenye nyumba ya Kikombe cha Mafuta (Grease Cup) mbele ya Sanduku la Moto (Firebox), kama inavyoonyeshwa kwenye mchoro.
12. KUFUNGA BETRI YA UMEME
    Sehemu Zinazohitajika:
    1 x Betri (Battery) (#H)
    Ufungaji:

    • Geuza kofia ya kitufe cha kuwasha umeme kinyume cha saa ili kuiondoa. Ingiza Betri (Battery) kwenye nyumba na terminal chanya (+) ikielekea nje. Rudisha kofia ya kitufe cha kuwasha umeme mahali pake ili kufunika.
    • Kitengo sasa kimekusanyika kabisa.

Rejelea Mwongozo wa Mmiliki kwa Maelekezo ya Uendeshaji.
