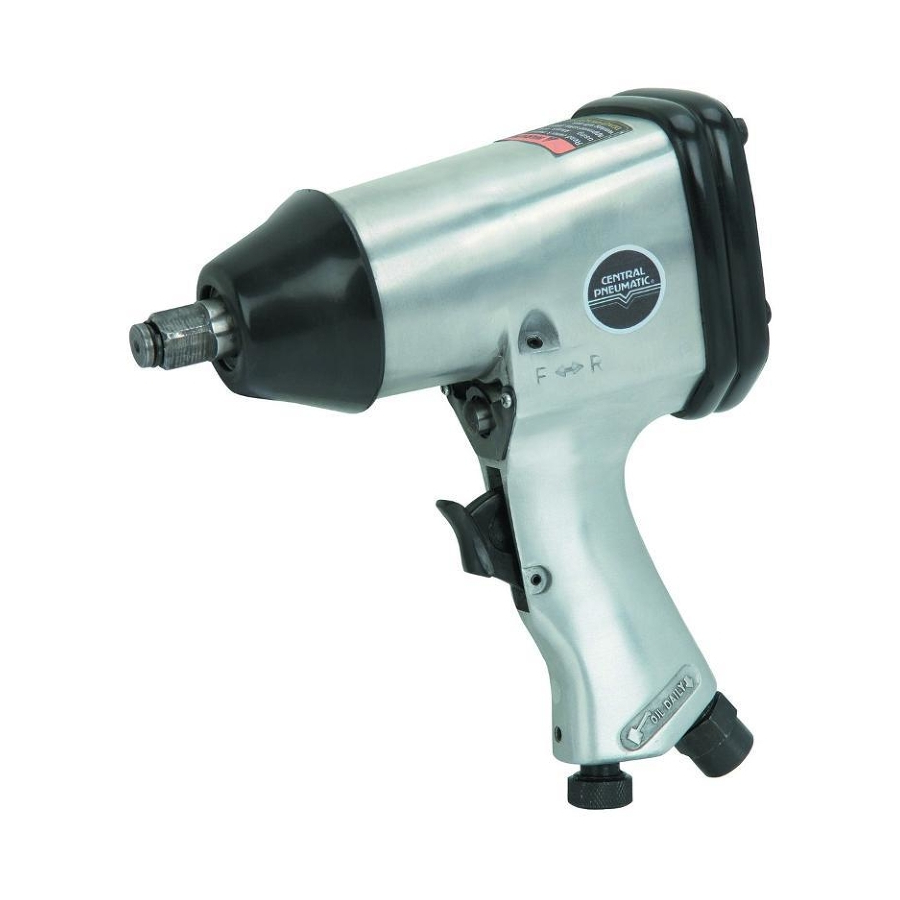

Central Pneumatic 95310 Õhu löökmutrivõtme kasutusjuhend

SISSEJUHATUS

Lugege see materjal enne toote kasutamist läbi.
Selle tegemata jätmine võib põhjustada tõsiseid vigastusi.
HOIDKE SEE KASUTUSJUHEND ALLES.

HOIDKE SEE KASUTUSJUHEND ALLES

Hoidke see kasutusjuhend alles, et tutvuda ohutushoiatuste ja ettevaatusabinõudega, kokkupaneku, kasutamise, kontrollimise, hooldamise ja puhastamise protseduuridega. Kirjutage toote seerianumber kasutusjuhendi tagaküljele kokkupanekujoonise lähedale (või ostukuu ja -aasta, kui tootel pole numbrit). Hoidke see kasutusjuhend ja ostutšekk edaspidiseks kasutamiseks kindlas ja kuivas kohas.

Ohutussümbol ja signaalsõnad

Selles kasutusjuhendis, märgistusel ja kogu muus selle tootega kaasas olevas teabes:

See on ohutussümbol. Seda kasutatakse selleks, et teid hoiatada võimalike kehavigastuste ohtude eest. Järgige kõiki sellele sümbolile järgnevaid ohutusteateid, et vältida võimalikke vigastusi või surma.

OHT (DANGER) viitab ohtlikule olukorrale, mis vältimata põhjustab surma või tõsiseid vigastusi.

HOIATUS (WARNING) viitab ohtlikule olukorrale, mis vältimata võib põhjustada surma või tõsiseid vigastusi.

ETTEVAATUST (CAUTION), mida kasutatakse koos ohutussümboliga, viitab ohtlikule olukorrale, mis vältimata võib põhjustada kergeid või mõõdukaid vigastusi.

TEADE (NOTICE)
kasutatakse tavade käsitlemiseks, mis ei ole seotud kehavigastustega.

ETTEVAATUST (CAUTION), ilma ohutussümbolita, kasutatakse tavade käsitlemiseks, mis ei ole seotud kehavigastustega.

OLULISED OHUTUSJUHISED

JUHISED, MIS ON SEOTUD TULEKAHJU, ELEKTRILÖÖGI VÕI INIMESTE VIGASTAMISE OHUGA

Tööriistade kasutamisel tuleb alati järgida põhilisi ettevaatusabinõusid, sealhulgas järgmisi:

Üldine

1. Elektrilöögi, tulekahju ja inimeste vigastamise ohu vähendamiseks lugege enne tööriista kasutamist läbi kõik juhised.

Tööpiirkond

1. Hoidke tööpiirkond puhas ja hästi valgustatud. Segamini töölauad ja pimedad alad suurendavad elektrilöögi, tulekahju ja inimeste vigastamise ohtu.
2. Ärge kasutage tööriista plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Tööriist võib tekitada sädemeid, mis võivad tolmu või aurud süüdata.
3. Hoidke kõrvalseisjad, lapsed ja külalised tööriista kasutamise ajal eemal. Tähelepanu hajumine võib põhjustada tööriista üle kontrolli kaotamise.

Isiklik ohutus

1. Olge tähelepanelik. Jälgige, mida teete, ja kasutage tööriista kasutamisel tervet mõistust. Ärge kasutage tööriista, kui olete väsinud või narkootikumide, alkoholi või ravimite mõju all. Hetkeline tähelepanematus tööriista kasutamisel suurendab inimeste vigastamise ohtu.
2. Riietuge korralikult. Ärge kandke avaraid riideid ega ehteid. Siduge pikad juuksed kinni. Hoidke juuksed, riided ja kindad liikuvatest osadest eemal. Avarad riided, ehted või pikad juuksed suurendavad inimeste vigastamise ohtu, kuna need võivad liikuvate osade vahele kinni jääda.
3. Vältige tahtmatut käivitamist. Veenduge, et lüliti on enne õhuvarustusega ühendamist välja lülitatud. Ärge kandke tööriista sõrm lülitil või ühendage tööriista õhuvarustusega, kui lüliti on sees.
4. Eemaldage reguleerimisvõtmed ja mutrivõtmed enne tööriista sisselülitamist. Mutrivõti või võti, mis on jäetud tööriista pöörleva osa külge, suurendab kehavigastuste ohtu.
5. Ärge sirutage üle. Hoidke kogu aeg korralikku asendit ja tasakaalu. Korralik asend ja tasakaal võimaldavad tööriista paremini kontrollida ootamatutes olukordades.
6. Kasutage ohutusvarustust. Tolmumaski, libisemiskindlaid turvajalatseid ja kaitsekiivrit tuleb kasutada vastavalt tingimustele. Kandke kasutamise ajal vastupidavaid töökindaid.
7. Kandke alati silmakaitset. Kandke ANSI-sertifikaadiga kaitseprille.
8. Tööriista kasutamisel kandke alati kuulmiskaitset. Pikaajaline kokkupuude kõrge intensiivsusega müraga võib põhjustada kuulmislangust.

Tööriista kasutamine ja hooldamine

1. Kasutage klambreid või muud praktilist viisi, et kinnitada ja toetada töödeldavat detaili stabiilsele platvormile. Töö käega või vastu keha hoidmine on ebastabiilne ja võib põhjustada kontrolli kaotamise.
2. Ärge sundige tööriista. Kasutage rakenduse jaoks õiget tööriista. Õige tööriist teeb tööd paremini ja ohutumalt kiirusel, mille jaoks tööriist on ette nähtud.
3. Ärge kasutage tööriista, kui päästik (29) ei lülita tööriista sisse ega välja. Iga tööriist, mida ei saa lülitiga juhtida, on ohtlik ja tuleb parandada.
4. Enne reguleerimist, tarvikute vahetamist või tööriista hoiule panemist ühendage tööriist lahti õhuallikast. Sellised ennetavad ohutusmeetmed vähendavad tööriista tahtmatu käivitamise ohtu. Enne tööpiirkonnast lahkumist lülitage õhuvarustus välja ja eemaldage see, vabastage ohutult järelejäänud õhurõhk ning vabastage gaasihoob ja/või keerake lüliti väljalülitatud asendisse.
5. Hoidke tööriista jõudeolekus lastele ja teistele väljaõppeta isikutele kättesaamatus kohas. Tööriist on väljaõppeta kasutajate käes ohtlik.
6. Hoidke tööriista hoolikalt. Korralikult hooldatud tööriista on lihtsam juhtida.
7. Kontrollige liikuvate osade valesti joondamist või kinnikiilumist, osade purunemist ja muid tingimusi, mis mõjutavad tööriista tööd. Kui tööriist on kahjustatud, laske see enne kasutamist hooldada. Paljud õnnetused on põhjustatud halvasti hooldatud tööriistadest. Kui tööriist on kahjustatud, on oht, et see puruneb.
8. Kasutage ainult tarvikuid, mille tootja on konkreetse tööriista mudeli jaoks välja toonud. Konkreetse tööriista mudeliga kasutamiseks mitte mõeldud tarviku kasutamine suurendab inimeste vigastamise ohtu.

Teenindus

1. Tööriista hooldust tohivad teha ainult kvalifitseeritud remonditöötajad.
2. Tööriista hooldamisel kasutage ainult identseid varuosi. Kasutage ainult volitatud osi.
3. Kasutage ainult tööriistaga kaasas olevaid või tootja poolt määratud määrdeaineid.

Õhuallikas

1. Ärge kunagi ühendage õhuallikaga, mis on võimeline ületama 90 psi. Tööriista ülerõhk võib põhjustada purunemist, ebanormaalset tööd, tööriista purunemist või tõsiseid vigastusi. Kasutage ainult puhast, kuiva, reguleeritud suruõhku nimirõhul või nimirõhu vahemikus, nagu on märgitud tööriistal. Enne tööriista kasutamist veenduge alati, et õhuallikas on reguleeritud nimirõhule või nimirõhu vahemikku.
2. Ärge kunagi kasutage hapnikku, süsinikdioksiidi, põlevaid gaase või muid pudeligaase tööriista õhuallikana. Sellised gaasid võivad plahvatada ja põhjustada tõsiseid vigastusi.

HOIDKE NEED JUHISED ALLES.

SÜMBOLID JA SPETSIIFILISED OHUTUSJUHISED

Sümbolite definitsioonid

Sümbolite definitsioonid

Sümbol	Omadus või väide
	HOIATUS (WARNING) märgistus, mis puudutab silmavigastuse ohtu. Kandke ANSI-sertifikaadiga silmakaitset.
	HOIATUS (WARNING) märgistus, mis puudutab kuulmislanguse ohtu. Kandke kuulmiskaitset.
	HOIATUS (WARNING) märgistus, mis puudutab hingamisteede vigastuse ohtu. Kandke NIOSH-sertifikaadiga tolmumaski/respiraatorit.
	HOIATUS (WARNING) märgistus, mis puudutab plahvatusohtu.

Spetsiifilised ohutusjuhised

1. Selles kasutusjuhendis käsitletud hoiatused ja ettevaatusabinõud ei hõlma kõiki võimalikke tingimusi ja olukordi, mis võivad tekkida. Kasutaja peab mõistma, et terve mõistus ja ettevaatlikkus on tegurid, mida ei saa sellesse tootesse sisse ehitada, vaid need peab tagama kasutaja.
2.
   Selle toote messingist osad sisaldavad pliid, kemikaali, mis California osariigi teada põhjustab sünnidefekte (või muid reproduktiivkahjustusi). (California tervise- ja ohutuse seadustik § 25249.5, jt.)
3. Kasutage ainult tarvikutega, mis on mõeldud selle tööriista poolt töö ajal avaldatavate jõudude käsitsemiseks. Muud tarvikud, mis ei ole mõeldud genereeritud jõudude jaoks, võivad puruneda ja tükid jõuliselt välja paisata.
4. Enne õhuvarustuse ühendamist kinnitage kõik tarvikud korralikult tööriista külge. Lahtine tarvik võib töö ajal lahti tulla või puruneda.
5. Järgige selle tööriista toiteks kasutatava õhukompressori kasutusjuhendit.
6. Paigaldage sissevoolutorule sulgeventiil, et võimaldada õhuvarustuse viivitamatut kontrolli hädaolukorras, isegi kui voolik on katki.
7. Kasutage seda tööriista ainult mõlema käega. Tööriistade kasutamine ainult ühe käega võib põhjustada kontrolli kaotamise.
8. Ärge pange tööriista maha enne, kui see on täielikult seiskunud. Liikuvad osad võivad pinnast kinni haarata ja tööriista teie kontrolli alt välja tõmmata.

Vibratsiooniga seotud ettevaatusabinõud

See tööriist vibreerib kasutamise ajal. Korduv või pikaajaline kokkupuude vibratsiooniga võib põhjustada ajutisi või püsivaid füüsilisi vigastusi, eriti kätele, käsivartele ja õlgadele. Vibratsiooniga seotud vigastuste ohu vähendamiseks:

1. Igaüks, kes kasutab vibreerivaid tööriistu regulaarselt või pikema aja jooksul, peaks kõigepealt laskma end arstil uurida ja seejärel regulaarselt tervisekontrollis käima, et tagada, et kasutamine ei põhjusta või süvenda meditsiinilisi probleeme. Rasedad naised või inimesed, kellel on häiritud verevarustus kätte, varasemad käevigastused, närvisüsteemi häired, diabeet või Raynaud' tõbi, ei tohiks seda tööriista kasutada. Kui tunnete vibratsiooniga seotud sümptomeid (nagu surin, tuimus ning valged või sinised sõrmed), pöörduge võimalikult kiiresti arsti poole.
2. Ärge suitsetage kasutamise ajal. Nikotiin vähendab verevarustust kätes ja sõrmedes, suurendades vibratsiooniga seotud vigastuste ohtu.
3. Kandke sobivaid kindaid, et vähendada vibratsiooni mõju kasutajale.
4. Võimaluse korral kasutage tööriistu, millel on madalaim vibratsioon.
5. Lisage igasse tööpäeva vibratsioonivabad perioodid.
6. Haarake tööriistast võimalikult kergelt (säilitades samal ajal selle üle ohutu kontrolli). Laske tööriistal tööd teha.
7. Vibratsiooni vähendamiseks hooldage tööriista nii, nagu on selles kasutusjuhendis kirjeldatud. Kui tekib ebanormaalne vibratsioon, lõpetage kohe.

HOIDKE NEED JUHISED ALLES.

FUNKTSIONAALNE KIRJELDUS

Spetsifikatsioonid

* Maksimaalne kiirus näidatud maksimaalse õhurõhu juures. Liigne õhurõhk on ohtlik ja võib põhjustada tööriista näidatud maksimaalse kiiruse ületamise.

TÖÖRIISTA ESIALGNE SEADISTAMINE/KOKKUPANEK

Enne selle toote seadistamist või kasutamist lugege läbi kogu käesoleva juhendi alguses olev TERVE OLULINE OHUTUSINFO, sealhulgas kogu tekst alapealkirjade all.

Märkus:
Lisateabe saamiseks järgmistel lehekülgedel loetletud osade kohta vaadake käesoleva juhendi lõpus olevat kokkupanekujoonist.

Lahtipakkimine

Lahtipakkimisel veenduge, et ese on terve ja kahjustamata. Kui mõni osa puudub või on katki, helistage esimesel võimalusel ettevõttele Harbor Freight Tools numbril 1-800-444-3353.

• Seda õhutööriista võidakse tarnida õhu sisselaskeava katva kaitsekorgiga.
  Eemaldage see kork enne seadistamist.

Õhuvarustus

PLAHVATUSE VÄLTIMISEKS:

Selle tööriista toiteks kasutage ainult puhast, kuiva, reguleeritud suruõhku. Ärge kasutage hapnikku, süsinikdioksiidi, põlevaid gaase ega muid balloonigaase selle tööriista toiteallikana.

1. Parima teenuse tagamiseks lisage filter, regulaator manomeetriga, õlitaja, reasisene sulgeklapp ja kiirühendus, nagu on näidatud ülaltoodud diagrammil. Reasisene sulgekuulkraan on oluline ohutusseade, kuna see kontrollib õhuvarustust isegi siis, kui õhuvoolik on katki. Sulgeklapp peaks olema kuulkraan, kuna seda saab kiiresti sulgeda.
   Märkus:
   Kui automaatset õlitussüsteemi ei kasutata, lisage enne kasutamist õhuliini ühendusele paar tilka pneumaatilise tööriista õli. Lisage veel paar tilka pärast iga tunni pidevat kasutamist.
2. Kinnitage õhuvoolik kompressori õhu väljalaskeava külge. Ühendage õhuvoolik tööriista õhu sisselaskeava külge. Muud komponendid, nagu ühenduspistik ja kiirühendus, muudavad töö tõhusamaks, kuid need pole kohustuslikud.

   JUHUSLIKUST KASUTAMISEST PÕHJUSTATUD TÕSISE VIGASTUSE VÄLTIMISEKS:
   Ärge paigaldage tööriistale emast kiirühendust. Selline ühendus sisaldab õhuklappi, mis võimaldab õhutööriistal säilitada rõhku ja töötada juhuslikult pärast õhuvarustuse katkestamist.
   Märkus:
   Õhu vooluhulka ja seega ka tööriista jõudlust võivad takistada aladimensioneeritud õhuvarustuse komponendid.
3. Õhuvoolik peab olema piisavalt pikk, et ulatuda tööpiirkonda, jättes piisavalt lisapikkust, et võimaldada töötamise ajal vaba liikumist.
4. Vabastage tööriista päästik (Trigger) (29); juhtnuppude kirjelduse leiate jaotisest "Kasutamine".
5. Sulgege kompressori ja tööriista vaheline reasisene kaitseklapp.
6. Lülitage õhukompressor sisse vastavalt tootja juhistele ja laske sellel rõhku koguda, kuni see välja lülitub.
7. Reguleerige õhukompressori väljundregulaatorit nii, et õhu väljundvõimsus oleks piisav tööriista nõuetekohaseks toiteks, kuid väljundvõimsus ei ületaks kunagi tööriista maksimaalset õhurõhku. Reguleerige rõhku järk-järgult, kontrollides samal ajal õhu väljundmanomeetrit, et seada õige rõhuvahemik.
8. Kontrollige õhuühendusi lekete suhtes. Parandage kõik leitud lekked.
9. Kui tööriista praegu ei kasutata, lülitage õhuvarustus välja ja eemaldage see, tühjendage ohutult kogu järelejäänud õhurõhk ning vabastage gaasihoob ja/või keerake lüliti väljalülitatud asendisse, et vältida juhuslikku kasutamist.
10. Tühjendage kompressor regulaarselt.
    Märkus:
    Pärast tööriista õhuvarustusest lahtiühendamist ei tohiks jääkrõhku olla. Siiski on hea ohutusabinõu proovida tööriista ohutult tühjendada pärast lahtiühendamist, et tagada tööriista lahtiühendamine ja toite puudumine.

KASUTUSJUHEND

Enne selle toote seadistamist või kasutamist lugege läbi kogu käesoleva juhendi alguses olev TERVE OLULINE OHUTUSINFO, sealhulgas kogu tekst alapealkirjade all.
Enne kasutamist kontrollige tööriista, otsides kahjustatud, lahtisi ja puuduvaid osi. Kui leiate probleeme, ärge kasutage tööriista enne selle parandamist.

Tööriista seadistamine

JUHUSLIKUST KASUTAMISEST PÕHJUSTATUD TÕSISE VIGASTUSE VÄLTIMISEKS
: Enne mis tahes kontrolli-, hooldus- või puhastustoimingute tegemist lülitage tööriist välja, eemaldage õhuvarustus, tühjendage ohutult kogu tööriistas olev järelejäänud õhurõhk ja vabastage päästik (Trigger).
TÕSISE VIGASTUSE VÄLTIMISEKS: Ärge reguleerige ega muutke ühtegi juhtnuppu ega komponenti viisil, mida käesolevas juhendis pole konkreetselt selgitatud. Ebaõige reguleerimine võib põhjustada tööriista rikke või muid tõsiseid ohte.

Töödeldava detaili ja tööpiirkonna seadistamine

1. Määrake tööpiirkond, mis on puhas ja hästi valgustatud. Tööpiirkonda ei tohi lubada laste ega lemmikloomade juurdepääsu, et vältida tähelepanu hajumist ja vigastusi.
2. Suunake õhuvoolik ohutut teed pidi, et jõuda tööpiirkonda, tekitamata komistamisohtu või seadmata õhuvoolikut võimalike kahjustuste ohtu. Õhuvoolik peab olema piisavalt pikk, et ulatuda tööpiirkonda, jättes piisavalt lisapikkust, et võimaldada töötamise ajal vaba liikumist.
3. Läheduses ei tohi olla ohtlikke esemeid (nagu kommunaalliinid või võõrkehad), mis võivad töötamise ajal ohtu kujutada.

Üldised kasutusjuhised

1. Kui automaatset õlitajat ei kasutata, lisage enne kasutamist õhuliini ühendusele paar tilka pneumaatilise tööriista õli. Lisage veel paar tilka pärast iga tunni pidevat kasutamist.
2. Lükake ja kinnitage padrun (ei kuulu komplekti) alasile (Anvil) (8).
3. Lükake tagasiventiil (Reverse Valve) (44) alla, nii et ventiili ots ulatuks päästiku (Trigger) kohal välja päripäeva (ettepoole) pöörlemiseks.
4. Asetage padrun mutrile, mida soovite pingutada.
5. Haarake tööriistast kindlalt mõlema käega ja pigistage õrnalt päästikut (Trigger).
6. Reguleerige õhuvoolu, lükates õhuregulaatorit (Air Regulator) (37) alla ja keerates nuppu asenditest 1 kuni 4. Sobitage soovitud numbri seadistus süvistatud noolega. Asend 1 võimaldab madalaimat õhuvoolu ja asend 4 kõrgeimat.
7. Kui tööriist vajab ülesande täitmiseks rohkem jõudu, veenduge, et tööriist saab piisavalt takistamatut õhuvoolu (CFM), ja suurendage regulaatori rõhku (PSI) kuni selle tööriista maksimaalse õhurõhu reitinguni.

   TÖÖRIISTA JA TARVIKUTE RIKKE VÄLTIMISEKS, MIS VÕIB PÕHJUSTADA VIGASTUSI:
   Ärge ületage tööriista maksimaalset õhurõhu reitingut.
   Kui tööriistal pole maksimaalse rõhu ja piisava õhuvoolu korral endiselt piisavalt jõudu, võib vaja minna suuremat tööriista.
8. Kui mutter on pingutatud, vabastage päästik (Trigger). Lülitage õhukompressor välja ja ühendage voolik lahti.
9. Võimalusel kontrollige mutri soovitatavat pöördemomendi spetsifikatsiooni. Kasutage pöördemomendivõtit, et pingutada mutter pärast löökmutrivõtme kasutamist õigele seadistusele.
10. Löökmutrivõtme vastupäeva (tagurpidi) pöörlemise seadmiseks lükake tagasiventiil (Reverse Valve) alla, nii et ventiili ots ulatuks korpuse (Housing) (3) tagant välja.
11.
    Enne tööriista pöörlemissuuna muutmist vabastage päästik (Trigger) ja laske tööriistal täielikult seiskuda.
12. Asetage padrun mutrile, mida soovite pingutada, haarake tööriistast kindlalt mõlema käega ja pigistage õrnalt päästikut (Trigger).
13. Reguleerige õhuvoolu, lükates õhuregulaatorit alla ja keerates nuppu asenditest 1 kuni 4. Sobitage soovitud numbri seadistus süvistatud noolega. Asend 1 võimaldab madalaimat õhuvoolu ja asend 4 kõrgeimat.
14. Kui mutter on lahti keeratud, vabastage päästik (Trigger). Lülitage õhuvarustus välja ja ühendage voolik lahti. Vajadusel eemaldage padrun tööriistalt.
15. Õnnetuste vältimiseks lülitage pärast kasutamist tööriist välja, eemaldage õhuvarustus, tühjendage ohutult kogu tööriistas olev järelejäänud õhurõhk ja vabastage gaasihoob ja/või keerake lüliti väljalülitatud asendisse. Puhastage tööriista välispinnad puhta, kuiva lapiga ja kandke peale õhuke kiht tööriistaõli. Seejärel hoidke tööriista siseruumides lastele kättesaamatus kohas.

KASUTAJA HOOLDUSJUHISED

Toiminguid, mida käesolevas juhendis pole konkreetselt selgitatud, tohivad teha ainult kvalifitseeritud tehnikud.

JUHUSLIKUST KASUTAMISEST PÕHJUSTATUD TÕSISE VIGASTUSE VÄLTIMISEKS
: Enne mis tahes kontrolli-, hooldus- või puhastustoimingute tegemist lülitage tööriist välja, eemaldage õhuvarustus, tühjendage ohutult kogu tööriistas olev järelejäänud õhurõhk ja vabastage päästik (Trigger).
TÖÖRIISTA RIKKEST PÕHJUSTATUD TÕSISE VIGASTUSE VÄLTIMISEKS: Ärge kasutage kahjustatud seadmeid. Kui esineb ebatavalist müra, vibratsiooni või õhuleket, laske probleem enne edasist kasutamist kõrvaldada.

PLAHVATUSE VÄLTIMISEKS:
Määrige tööriista ainult ettenähtud määrdeainetega. Määrige õhu sisselaskeava ainult pneumaatilise tööriista õliga. Määrige sisemist mehhanismi ainult valge liitiummäärdega. Muud määrdeained võivad mehhanismi kahjustada ja olla väga tuleohtlikud, põhjustades plahvatuse.

Puhastamine, hooldus ja määrimine

Märkus:
Need protseduurid on lisaks regulaarsetele kontrollidele ja hooldusele, mida selgitatakse õhutoimelise tööriista tavapärase töö osana.

1. Igapäevane – õhuvarustuse hooldus: Tehke iga päev õhuvarustuse hooldust vastavalt komponentide tootjate juhistele. Määrdeaine õlitaset tuleb hoida ja niiskusfiltrit tuleb regulaarselt tühjendada. Õhuvarustuse rutiinne hooldus võimaldab tööriistal ohutumalt töötada ja vähendab ka tööriista kulumist.
2. Kord kvartalis (iga 3 kuu järel) – tööriista lahtivõtmine, puhastamine ja kontrollimine: Laske kvalifitseeritud tehnikul sisemine mehhanism puhastada, kontrollida ja määrida.
3. Tööriistaõli perioodiliseks lisamiseks kasutage kuuskantvõtit (ei kuulu komplekti), et eemaldada kruvi (Screw) (4). Pärast õli lisamist ava kaudu vahetage kruvi välja.
4. Puhastage regulaarselt sisselaskeava puksi ja õhufiltri ekraane.
5. Kontrollige regulaarselt, kas korpuse kaane kruvid on tihedalt kinni. Kui ei, siis pingutage neid.
6. Hoiustamisel hoidke löökmutrivõtit alati puhtas, kuivas ja ohutus kohas, lastele kättesaamatus kohas)

Veaotsing

Probleem	Võimalikud põhjused	Tõenäolised lahendused
Vähenenud/madal väljund.	Ebapiisav õhurõhk ja/või õhuvool. Takistatud päästik (Trigger). Vale määrimine või ebapiisav määrimine. Ummistunud õhu sisselaskeava filter (kui on olemas). Õhk lekib lahtisest korpusest. Mehhanism on saastunud. Liiga väike õhu juurdevoolu voolik.	Kontrollige lahtiseid ühendusi ja veenduge, et õhu juurdevool tagab piisava õhuvoolu (CFM) nõutud rõhul (PSI) tööriista õhu sisselaskeavasse. Ärge ületage maksimaalset õhurõhku. Puhastage päästiku (Trigger) ümbrust, et tagada vaba liikumine. Määrige õhutööriista õli ja määrdega vastavalt juhistele. Puhastage õhu sisselaskeava filter kogunenud mustusest. Veenduge, et korpus on korralikult kokku pandud ja tihe. Laske kvalifitseeritud tehnikul mehhanism puhastada ja määrida. Paigaldage õhu juurdevoolu sissevoolufilter, nagu on kirjeldatud jaotises Esmane seadistamine: Õhu juurdevool. Kasutage 1/2" õhuvoolikut.
Korpus kuumeneb kasutamise ajal.	Vale määrimine või ebapiisav määrimine. Kulunud osad.	Määrige õhutööriista õli ja määrdega vastavalt juhistele. Laske kvalifitseeritud tehnikul sisemine mehhanism üle vaadata ja vajadusel osad välja vahetada.
Tõsine õhuleke. (Kerge õhuleke on normaalne, eriti vanemate tööriistade puhul.)	Ristkeermestatud korpuse komponendid. Lahtine korpus. Kahjustatud ventiil või korpus. Määrdunud, kulunud või kahjustatud ventiil.	Kontrollige vale joondumise ja ebaühtlaste vahede suhtes. Ristkeerme korral võtke enne kasutamist lahti ja vahetage kahjustatud osad välja. Pingutage korpuse koost. Kui korpust ei saa korralikult pingutada, võivad sisemised osad olla valesti joondatud. Vahetage kahjustatud komponendid välja. Puhastage või vahetage ventiili koost välja.
Järgige kõiki ohutusabinõusid tööriista diagnoosimisel või hooldamisel. Enne hooldust ühendage lahti õhu juurdevool.

PALUN LUGEGE JÄRGNEVAT HOOLIKALT

TOOTJA JA/VÕI DISTRIBUTSIOONIFIRMA ON ESITANUD VARUOSADE NIMEKIRJA JA KOOSTESKEEMI
SELLES KÄSIRAAMATUS AINULT VIITETÖÖRIISTANA. EI TOOTJA EGA
DISTRIBUTSIOONIFIRMA ANNA MINGISUGUST KINNITUST EGA GARANTIID OSTJALE SELLE KOHTA, ET
TA ON KVALIFITSEERITUD TOOTE REMONTI TEOSTAMA VÕI ET TA ON KVALIFITSEERITUD TOOTE OSASID VÄLJA VAHETAMA. TEGELIKULT TOOTJA JA/VÕI DISTRIBUTSIOONIFIRMA AVALDAB OTSESÕNU, ET KÕIKI REMONDI- JA VARUOSADE VAHETUSTÖID PEAVAD TEOSTAMA SERTIFITSEERITUD JA LITSENTSEERITUD TEHNIKUD, MITTE OSTJA. OSTJA VÕTAB ENDALE KOGU RISKI JA VASTUTUSE, MIS TULENEB TEMA POOLT ORIGINAALTOOTE VÕI SELLE VARUOSADE REMONDIST VÕI TEMA POOLT VARUOSADE PAIGALDAMISEST.

VARUOSADE NIMEKIRI

KOOSTEJOONIS

Salvestage toote seerianumber siia:
Märkus:
Kui tootel pole seerianumbrit, salvestage selle asemel ostukuu ja -aasta.
Märkus:
Mõned osad on loetletud ja näidatud ainult illustreerimise eesmärgil ning neid ei ole eraldi varuosadena saadaval.

90 Päeva Garantii

Harbor Freight Tools Co. teeb kõik endast oleneva, et tagada oma toodete vastavus kõrgetele kvaliteedi- ja vastupidavusstandarditele ning garanteerib algsele ostjale, et sellel tootel ei ole materjali- ega tootmisdefekte 90 päeva jooksul alates ostukuupäevast. See garantii ei kehti kahjudele, mis on tekkinud otseselt või kaudselt väärkasutuse, kuritarvitamise, hooletuse või õnnetuste, meie ettevõtteväliste remondi- või muudatustööde, kriminaalse tegevuse, ebaõige paigaldamise, normaalse kulumise või hoolduse puudumise tõttu. Me ei vastuta mingil juhul surma, kehavigastuste või varalise kahju eest ega juhuslike, ettenägematute, eriliste või kaudsete kahjude eest, mis tulenevad meie toote kasutamisest. Mõnedes osariikides ei ole lubatud juhuslike või kaudsete kahjude välistamine või piiramine, seega ei pruugi ülaltoodud välistamise piirang teie puhul kehtida. SEE GARANTII ON SELGESÕNALISELT KÕIGI MUUDE GARANTIIDE ASEMEL, OTSESELT VÕI KAUDSELT, KAASA ARVATUD KAUBANDUSLIKU SOBIVUSE JA KONKREETSEKS EESMÄRGIKS SOBIVUSE GARANTIID.

Selle garantii kasutamiseks tuleb toode või selle osa meile tagastada koos eelnevalt tasutud transpordikuludega. Kaubaga peab olema kaasas ostukuupäeva tõend ja kaebuse selgitus. Kui meie kontrollimine tuvastab defekti, siis me kas parandame või asendame toote omal valikul või võime valida ostuhinna tagastamise, kui me ei saa teile kohe ja kiiresti asendust pakkuda. Me tagastame parandatud tooted omal kulul, kuid kui me tuvastame, et defekti ei ole või et defekt tulenes põhjustest, mis ei kuulu meie garantii alla, siis peate kandma toote tagastamise kulud.
See garantii annab teile konkreetsed juriidilised õigused ja teil võivad olla ka muud õigused, mis on osariigiti erinevad.

Külastage meie veebisaiti: http://www.harborfreight.com

Copyright^© 2006 by Harbor Freight Tools^®. Kõik õigused kaitstud. Ühtegi osa sellest juhendist ega ühtegi siin sisalduvat kunstiteost ei tohi reprodutseerida ühelgi kujul ilma Harbor Freight Toolsi selgesõnalise kirjaliku nõusolekuta. Selles juhendis olevad diagrammid ei pruugi olla proportsionaalselt joonistatud. Pidevate täiustuste tõttu võib tegelik toode veidi erineda siin kirjeldatud tootest. Kokkupanekuks ja hoolduseks vajalikud tööriistad ei pruugi olla kaasas.

Tehniliste küsimuste või varuosade jaoks helistage palun numbril 1-800-444-3353.
