DSC ESCORT558O, Power 832 paigaldusjuhend

Süsteemi tutvustus

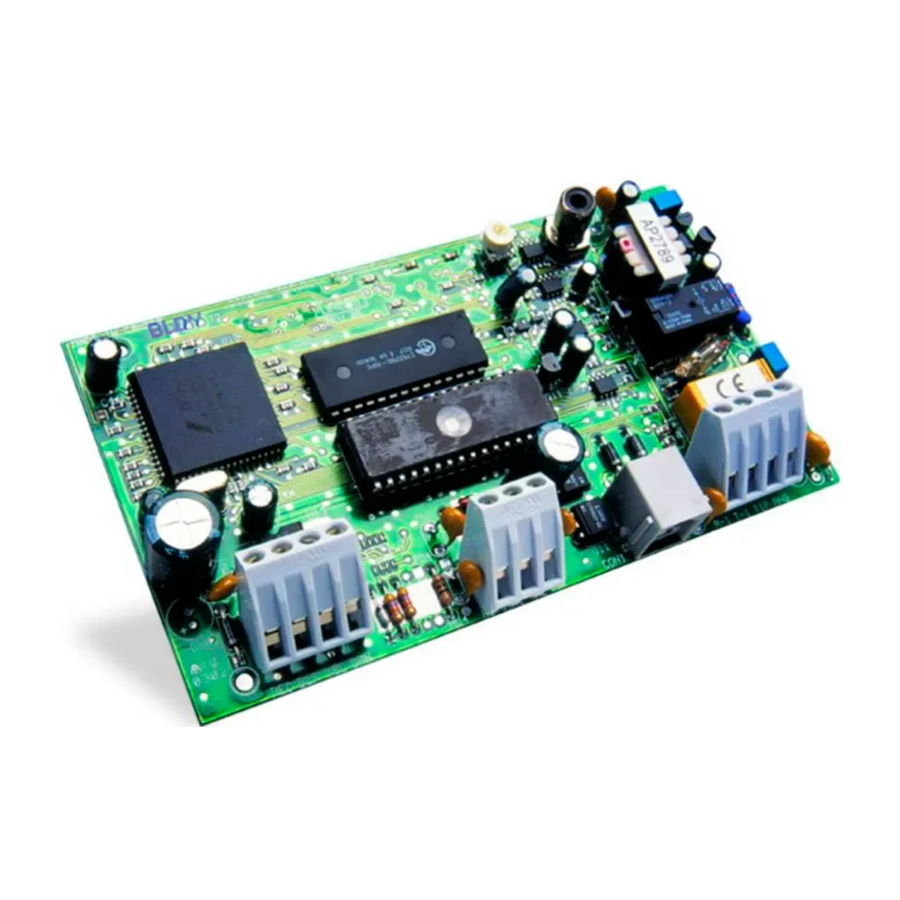

Täname teid DSC Escort5580 mooduli ostmise eest. Kui moodul on ühendatud peamise juhtpaneeliga, muudab see mis tahes toonnupuga telefoni – kohaliku või kaugjuhtimisega – täisfunktsionaalseks klahvistikuks. Pärast aktiveerimist toimib Escort5580 kasutaja juhendina. Escort5580 juhendab kasutajat selgete ja arusaadavate lausete kaudu, öeldes talle, milline peaks olema järgmine klahvikombinatsioon saadaolevate erinevate funktsioonide täitmiseks.
Lisaks enam kui 250 süsteemisõnast koosnevale laiendatud teegile on Escort5580-sse lisatud võimas käsk "ütle number". See uus funktsioon võimaldab öelda mis tahes arvu nullist 999-ni kolmel erineval viisil. Tsoonisiltide, automaatikaseadmete, automaatikarežiimide ja süsteemisiltide jaoks saab kasutada kuni kuut sõna, mis suurendab Escort5580 mitmekülgsust.
Moodulil on ka sisseehitatud liinikanduri liides. See funktsioon võimaldab moodulil juhtida kuni 32 liinikanduri automaatikaseadet valgustuse juhtimiseks, muid koduautomaatika funktsioone. Automaatikaseadmeid saavad sisse lülitada kasutaja või Escort ajakavade, paneelisündmuste ja/või režiimide abil. Valgustuse juhtimiseks on saadaval ka terve rida hämardamistasemeid.
Oleme kindlad, et teie ja teie klient avastate, et Escort5580 moodul on kõige kasulikum häire juhtpaneeli täiustustoode, mis turul saadaval on

Tehnilised andmed

Escort5580 moodul

• Voolutarve: 150 mA - töötamisel, 65 mA ooterežiimis
• Pinge 12 VDC

Hääle abil juhendamine

• Kõik juhised on täislausetes, kasutades meeldivat ja kergesti mõistetavat naise häält
• Paneeli olekut teatatakse pidevalt, kui see on asjakohane, sealhulgas möödaviik, rike, häiremälu ja tsooni olek.

Teek

• 250+ süsteemisõna
• 240+ sõna programmeerimissiltide jaoks
• Võimas käsk "ütle number" võib teatada mis tahes arvu 0 kuni 999 kolmel erineval viisil

Programmeeritavad sildid

• Süsteemi tsoonisildid
• Automaatikaseadmete sildid
• Režiimisildid
• Mitmesugused süsteemisildid
• Süsteemi partitsioonisildid

Automaatika juhtimine

• Nõuab PL-513 või PSC04 X-10 kontrolleri mooduli ühendamist
• Juhtige kuni 32 liinikanduri X-10 automaatikaseadet
• Terve rida hämardamistasemeid valgustuse juhtimiseks
• Globaalne ON/OFF käsk

Lisafunktsioonid

• Automaatikaseadmete käsitsi juhtimine
• 16 ajakava sisselülitamise aja, väljalülitamise aja ja nädalapäeva maskiga
• 8 kasutaja poolt juhitavat režiimi
• Sündmuse abil aktiveeritav automaatikaseadmete juhtimine mis tahes PGM-väljundi valiku korral, mida peamine juhtpaneel toetab

Allalaadimine

• Kogu Escort5580 programmeerimist saab teha DLS-1 v6.5 või uuema tarkvara kaudu

Teave selle juhendi kohta

Selles juhendis on Escort häälsõnumid trükitud paksus kirjas ja on ümbritsetud jutumärkidega, nagu siin näidatud:
"Sisestage oma pääsukood"
Saate programmeerida silte, et Escort teataks, kui see viitab sellistele asjadele nagu tsoonid ja partitsioonid (nt "Idatiib" asemel "Partitsioon 2"). Mõnedes jaotistes on toodud programmeeritud siltide näited. Need näited on ümbritsetud sulgudega, nagu siin näidatud:
"Programmeerige Escort5580 teatama sobiva sildi, näiteks {Puhkuse režiim} režiimi 01 jaoks."
Kui on antud juhis vajutada klahvi või klahve, on klahvide sümbolid ümbritsetud nurksulgudega, nagu siin näidatud:
Sisestage [✱]

Alustamine

Escort5580 installimiseks järgige neid samme. Enne alustamist vaadake läbi selle juhendi installimise ja programmeerimise jaotised.

Installimise sammud

1. Paigaldage Escort5580 moodul
   Paigaldage Escort5580 moodul samasse korpusesse nagu peamine juhtpaneel, kasutades kaasasolevaid nailonist vahetükke. Saate mooduli paigaldada eraldi korpusesse, kuid see peab asuma juhtpaneeli lähedal, et saaks telefoniliini ühendada.
2. Ühendage Keybus (jaotis "Keybusi juhtmestik")
   Ühendage 4-juhtmeline Keybus vastavalt jaotises "Keybusi juhtmestik" toodud skeemile.
3. Telefoniliini ühendus (jaotis "Telefoniliini juhtmestik")
   Ühendage sissetulev telefoniliin vastavalt jaotises "Telefoniliini juhtmestik" toodud skeemile.
4. Registreerige Escort5580 moodul (jaotis "Seadme registreerimine")
   Registreerige Escort5580 moodul vastavalt jaotises "Seadme registreerimine" toodud juhistele.
5. Ühendage PL-513 või PSC04 kontroller (jaotis "PL513 või PSC04 kontrolleri ühendamine")
   Kui lisate süsteemile automaatikaseadmeid, ühendage PL-513 või PSC04 kontroller vastavalt jaotises "PL513 või PSC04 kontrolleri ühendamine" toodud skeemile.
6. Programmeerige Escort5580
   Saate Escort5580 programmeerida mis tahes kohaliku toonnupuga telefoni kaudu. Järgige jaotises "Kuidas programmeerida" toodud juhiseid. Saate Escort5580 programmeerida ka DLS-1 v6.5 või uuema allalaadimistarkvara abil. Lisateabe saamiseks vaadake DLS-1 juhendit.
7. Testige süsteemi
   Testige Escort5580 nii kohalike kui ka kaugtelefonide abil. Kontrollige kõiki programmeeritud silte ja kõigi funktsioonide toimimist, sealhulgas automaatikaseadmeid, kui need on ühendatud.

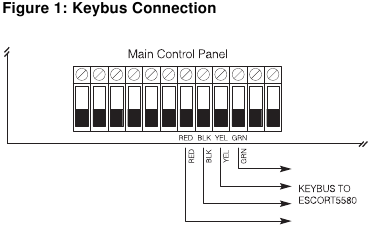

Keybusi juhtmestik

Escort5580 moodulil on 4 klemmi, mis on märgistatud Keybus (punane, must, kollane ja roheline). Ühendage need klemmid peamise juhtpaneeli 4 klemmiga, mis on märgistatud Keybus (punane, must, kollane ja roheline). Vaadake joonist 1.

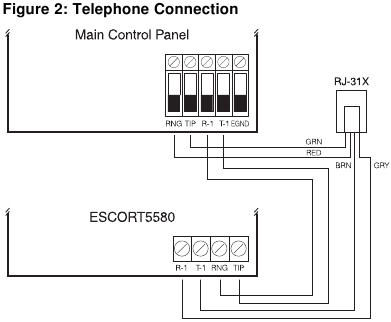

Telefoniliini juhtmestik

Vaadake joonist 2.
Escort5580 moodulil on 4 klemmi telefoniliini ühendamiseks (TIP, RING, T1 ja R1). Juhtmestik peab olema järgmine:

• Peamise juhtpaneeli TIP ja RING - sissetulev liin
• Peamise juhtpaneeli T1 ja R1 - Escort5580 TIP ja RING
• Escort5580 T1 ja R1 - kodutelefonid

Seadme registreerimine

Escort5580 töötab kohe, kui kogu juhtmestik on valmis ja toide on rakendatud. Kuid selleks, et Escort5580 PC50XX v1.x juhtpaneelidest täielikult järelevalvet teostada, peate järgima neid samme:

Protseduur PC50XX v1.x-is

1. Ühendage Escort5580 moodul Keybusi ja telefoniliiniga.
2. Sisestage klahvistikul [ ✱ ][8][Installija kood], et siseneda installija programmeerimisse.
3. Sisestage jaotis [902], seejärel vajutage installija programmeerimisest väljumiseks [#]. Paneel otsib automaatselt kõiki süsteemi mooduleid. Otsing võtab aega umbes 1 minut. Alates sellest hetkest, kui mõni moodul süsteemist eemaldatakse, genereeritakse järelevalverike.
4. Järelevalve kinnitamiseks sisenege uuesti installija programmeerimisse ja seejärel sisestage jaotis [903]. LED-klahvistikul tähistab tuli 24 ON edukat Escort5580 järelevalvet. LCD-klahvistikul kuvatakse edukuse korral kirjeldus "Escort5580".
5. Kui see ei õnnestu, kontrollige kõiki Escort5580 juhtmestikke.

PL-513 või PSC04 kontrolleri ühendamine

Escort5580 RJ-11X telefonipesa on mõeldud PL-513 või PSC04 kontrolleri ühendamiseks. Kasutage Escort5580 PL-513 või PSC04-ga ühendamiseks RJ-11X konnektorkaablit. Ühendage PL513 või PSC04 kontrolleri moodul mis tahes lülitamata vahelduvvoolu pistikupessa. Ühendage automaatikaseadmed valgustuse ja pistikupesa juhtimiseks. Need seadmed ühendatakse kogu installatsiooni ulatuses asuvatesse vahelduvvoolu pistikupesadesse.
PL-513 või PSC04 kontroller võtab vastu käske Escort5580 moodulilt ja saadab signaale ühendatud erinevate automaatikaseadmete juhtimiseks.
Järgmisel diagrammil on näidatud kaabel, mis on praegu vajalik Escort5580 ühendamiseks PL513 või PSC04-ga. Kui pesad on kõrvuti (sakid ülespoole), kuvatakse iga pesa juhtmevärvid vasakult paremale samas järjekorras. Seda kaablit nimetatakse telefonitööstuse standardite kohaselt "Sirgeks kaabliks".

Ärge kasutage "Vahetatud", "Ümberpööratud" või "Ristkaablit", kuna see ei tööta Escort5580-ga. Õige kaablitüübi kontrollimiseks ühendage PSC04 (PL513). Punane LED peaks süttima. Ühendage telefonikaabel nii PSC04 (PL513) kui ka Escort5580-ga. Kui PSC04 (PL513) LED kustub ja jääb põlema, kasutate vale kaablitüüpi.

Kuidas programmeerida

Järgmised jaotised kirjeldavad, kuidas Escort5580 programmeerida. Kogu Escort5580 programmeerimist saab teha mis tahes kohaliku nuppudega telefoni või DLS-i tarkvara kaudu.

On äärmiselt oluline, et loeksite selle juhendi jaotise täielikult läbi, enne kui proovite Escort5580 moodulit programmeerida.

Installija programmeerimise sisestamine

Kui süsteem on desarmeeritud:

1. Võtke kohaliku telefoni toru. Kuulete:
   Valimistoon.
2. Sisestage telefoni pääsukood. Vaikimisi telefoni pääsukood on [***]. (Seda koodi saate ümber programmeerida jaotises [020].) Süsteem küsib:
   "Tere"
3. Sisestage programmeerimisrežiim, vajutades [ ✱ ][8]. Süsteem küsib:
   "Sisestage teenuse kood"
4. Sisestage 4-kohaline teenuse kood. Vaikimisi teenuse kood on [5580]. (Teenuse koodi saate muuta programmeerimisjaotises [001].) Pärast teenuse koodi sisestamist küsib süsteem:
   "Sisestage jaotise number. Väljumiseks vajutage klahvi [#]"
5. Programmeerimisjaotisse sisenemiseks sisestage jaotise 3-kohaline number. Kui teete jaotise numbri sisestamisel vea, küsib süsteem:
   "Vigane sisestus. Sisestage jaotise number. Väljumiseks vajutage klahvi [#]"
   Kui sisestate jaotise numbri, teatab süsteem sisestatud jaotise küsimusega:
   "Jaotis (number)"

Andmesisestusjaotiste programmeerimine

Andmesisestusjaotise programmeerimiseks Escort5580 programmeerimisrežiimis toimige järgmiselt:

1. Sisestage 3-kohaline jaotise number.
2. Süsteem teatab sisestatud jaotise küsimusega:
   "Jaotis (number)"
   Süsteem teatab praegu programmeerimisjaotisesse programmeeritud andmed järgmiselt:
   "Andmed on (andmed)"
   Seejärel küsib süsteem:
   "Sisestage uued andmed"
3. Sisestage jaotisse uued andmed või naaske küsimuse "Sisestage jaotise number" juurde, vajutades klahvi [#].
   Kui olete uute andmete sisestamise lõpetanud, teatab süsteem uued andmed küsimusega:
   "Andmed on (andmed)"
   Kui teete kehtetu andmesisestuse, teatab süsteem:
   "Vigane sisestus. Andmed on (andmed). Sisestage uued andmed. Väljumiseks vajutage trelliklahvi."
4. Salvestage uued andmed programmeerimistöölehtede vastavasse jaotisse.

Lülitussuvandite jaotiste programmeerimine

Jaotise programmeerimiseks lülitussuvanditega Escort5580 programmeerimisrežiimis toimige järgmiselt:

1. Sisestage 3-kohaline jaotise number.
2. Süsteem teatab sisestatud jaotise küsimusega:
   "Jaotis (number)"
   Süsteem teatab, millised suvandid on praegu SEES, ühega järgmistest küsimustest:
   "Kõik suvandid on välja lülitatud"
   "Kõik suvandid on sisse lülitatud"
   "Suvand (number) on sisse lülitatud"
   "Suvandid (numbrid) on sisse lülitatud"
   Seejärel küsib süsteem:
   "Sisestage kahekohaline suvand. Väljumiseks vajutage trelliklahvi"
3. Jaotisest väljumiseks ilma muudatusi tegemata vajutage klahvi [#].
   Suvandi SEES- või VÄLJAlülitamiseks sisestage kahekohaline suvandi number.
   Kui sisestate kehtetu suvandi numbri, küsib süsteem:
   "Vigane sisestus"
   Pärast kehtiva suvandi numbri sisestamist teatab süsteem uuesti, millised suvandid on SEES.
4. Kui olete jaotise suvandite programmeerimise lõpetanud, vajutage klahvi [#]. Süsteem naaseb küsimuse "Sisestage jaotise number" juurde.
5. Salvestage oma uued programmeerimisvalikud programmeerimistöölehtede vastavasse jaotisse.

Siltide sisestusjaotiste programmeerimine

Sildi programmeerimiseks või muutmiseks toimige järgmiselt:

1. Sisestage sildi jaotise number. Süsteem teatab jaotise numbri ja loeb seejärel ette sõnad, mis on praegu sildile programmeeritud. Igal sildil võib olla kuni kuus sõna. Seejärel küsib süsteem:
   "Sisestage kolmekohaline sõna. Väljumiseks vajutage trelliklahvi".
2. Sisestage sildi esimene sõna, kasutades 3-kohalisi koode programmeerimistöölehtede B lisas olevast silditeegist. Süsteem piiksub iga õigesti sisestatud koodi lõpus ja süsteem küsib:
   "Sisestage kolmekohaline sõna. Väljumiseks vajutage trelliklahvi"
   Kui teete kehtetu sisestuse, küsib süsteem:
   "Vigane sisestus. Sisestage kolmekohaline sõna. Väljumiseks vajutage trelliklahvi"
3. Kui teil on rohkem sõnu programmeerida, sisestage iga sõna 3-kohaline kood, kuni olete valmis.
4. Kui olete sisestanud kuus sõna, loeb süsteem sildi ette. Kui teie silt on vähem kui kuus sõna, vajutage klahvi [#].
5. Selleks, et süsteem loeks teile uue sildi ette, sisestage sildi programmeerimisjaotis uuesti.
6. Kui silt on õige, vajutage klahvi [#]. Sildi uuesti muutmiseks korrake ülaltoodud samme 1–5.
7. Salvestage uus silt programmeerimistöölehtede vastavasse jaotisse.

Numbrite lisamine siltidele
Saadaval on kolm spetsiaalset numbrikäsku, mis võimaldavad süsteemil lisada häälsildile numbri. Numbrikäsud võimaldavad süsteemil numbrit teatada kolmes erinevas režiimis:
Silt 000: numbrikäsk 1, kombineeritud vorm. Number teatatakse selle täielikul kujul. Näiteks number 401 teatatakse kui "nelisada üks".
Silt 001: numbrikäsk 2, järjestatud vorm. Number teatatakse kirjeldavas vormis. Näiteks number 401 teatatakse kui "neljasaja esimene".
Silt 002: numbrikäsk 3, üksikud numbrid. Iga numbri number teatatakse eraldi. Näiteks number 401 teatatakse kui "neli null üks".
Numbrikäsud võtavad sildil kuuest saadaolevast sõnaruumist kaks. Esimeses ruumis valige numbri teatamise tüüp (numbrikäsk 000, 001 või 002). Teises ruumis programmeerige loetav 3-kohaline number (000 kuni 999).

Kuna numbrikäsud võtavad 2 sildiruumist, ei saa te neid programmeerida sildi kuuendale sisestuskohale.

Automaatikaüksuste sildid	Jaotised [451] – [482]
Režiimisildid	Jaotised [521] – [528]
Käsuväljundi sildid	Jaotised [545] – [548]
Vaheseinte sildid	Jaotised [561] – [562]
Tsoonisildid	Jaotised [601] – [633]

Programmeerimise ülevaatamine

Jaotise praeguse programmeerimise ülevaatamiseks sisestage 3-kohaline jaotise number. Escort5580 teatab programmeeritud andmed. Kui programmeerimine on õige, vajutage jaotisest väljumiseks klahvi [#], vastasel juhul sisestage õiged andmed.

Programmeerimisest väljumine

Kui Escort5580 teatab "Sisestage jaotise number", vajutage klahvi [#].

Juurdepääsu programmeerimine

Seadmele kohapeal juurdepääs

Escort5580-le kohapeal juurdepääsuks võtke vastu ükskõik milline kohalik toonvalimisega telefon ja sisestage kolmekohaline telefoni juurdepääsukood (vaikimisi [***]). Escort5580 haarab liini ja teatab
"Tere."

Kui on lubatud suvand Kohaliku juurdepääsu jaoks on vajalik pääsukood (jaotis [021], suvand [02]), teatab Escort5580
"Sisestage oma pääsukood."

Kehtetud juurdepääsukoodid lähevad arvesse peapaneeli klahvistiku lukustuse poole, kui see on lubatud (vt oma süsteemi paigaldusjuhendit).
Escort5580 töötab isegi siis, kui telefoniliin on lahti ühendatud. Paneel jälgib telefoniliini ja kui see tuvastab välise telefoniliini ühenduse katkemise, käsib see Escort5580-l tagada vajaliku voolu, et Escort5580 saaks kohapeal edasi töötada. Selle õigeks toimimiseks lubage juhtpaneelil telefoniliini järelevalve (vt oma süsteemi paigaldusjuhendit).

Seadmele kaugjuurdepääs

Kaugjuurdepääsu jaoks peab olema sisse lülitatud allalaadimise vastuse lubatud olek PC50XX jaotises [401] VÕI PC1580 jaotises [71].

Kui on lubatud suvand Kaugjuurdepääs (jaotis [021], suvand [01]), saavad Escort5580 kasutajad süsteemile juurde pääseda mis tahes toonvalimisega telefonist maailmas.

1. Helistage telefoninumbrile, millega Escort5580 on ühendatud.
2. Laske telefonil heliseda üks või kaks korda.
3. Pange toru ära ja oodake 10 sekundit, enne kui uuesti helistate. Escort5580 vastab pärast esimest või teist helinat ja teatab
   "Tere."
4. Sisestage 3-kohaline telefoni juurdepääsukood. Kui seda ei sisestata 10 sekundi jooksul, teatab Escort5580
   "Head aega,"
   ja paneb toru ära. Kui õige kood on sisestatud, küsib süsteem
   "Sisestage oma pääsukood."
5. Sisestage 4- või 6-kohaline pääsukood. Escort5580 hakkab teatama süsteemi olekut. Kui te ei sisesta pääsukoodi 20 sekundi jooksul või kui sisestate selle 3 korda valesti, teatab Escort5580
   "Head aega,"
   ja paneb toru ära. Kehtetud juurdepääsukoodid lähevad arvesse peapaneeli klahvistiku lukustuse poole, kui see on lubatud (vt oma süsteemi paigaldusjuhendit).

Globaalne või partitsioonitoiming

Kui ühendate Escort5580 süsteemiga, millel on 2 partitsiooni, saate programmeerida Escorti nii, et see võimaldaks juurdepääsu mõlemale partitsioonile (globaalne toiming) või ainult ühele partitsioonile.

Globaalne toiming
Kui turvasüsteem on seadistatud 2 partitsiooniga, lubage suvand Kohaliku juurdepääsu jaoks on vajalik pääsukood (jaotis [021], suvand [01]). Selle suvandi lubamine tagab, et kasutajad saavad juurde pääseda ainult partitsioonidele, mille jaoks neil on luba.
Kui kasutaja pääseb Escort5580-le juurde, määrab see automaatselt, millised partitsioonid sisestatud pääsukoodist valida. (Näiteks kui sisestatud pääsukood töötab ainult partitsioonil 1, võimaldab Escort juurdepääsu partitsioonile 1 ja hakkab teatama selle olekut.)
Kui sisestatud pääsukoodil on luba mõlema partitsiooni jaoks, küsib Escort5580:
"Süsteemi {System} valimiseks vajutage [1]."
"Partitsiooni {Partition 2} valimiseks vajutage [2]."

Kui kasutaja vajutab [1] või [2], annab Escort5580 juurdepääsu valitud partitsioonile ja hakkab teatama selle olekut.
Kui partitsioon on valmisoleku režiimis, küsib Escort5580 kas:
"Süsteemi {System} valimiseks vajutage [ # ], seejärel [1]."
või
"Partitsiooni {Partition 2} valimiseks vajutage [ # ], seejärel [2]."

See võimaldab kasutajal valida teise partitsiooni, kui nende pääsukoodil on luba mõlema partitsiooni jaoks.

Partitsioonitoiming
Kui teil on vaja takistada kõigil kasutajatel kohalikku juurdepääsu mõlemale partitsioonile Escort5580 kaudu, keelake Escorti juurdepääs sellele partitsioonile jaotises [002], suvandid [01-02].

Ärge keelake juurdepääsu mõlemale partitsioonile.

Saabuvate kõnede vastuvõtmine

Kui kasutaja pääseb kohapeal Escort5580-le juurde ja tuvastatakse saabuv kõne, teatab Escort5580:
"Tähelepanu: teil on saabuv kõne. Kõne vastuvõtmiseks vajutage kohe [ # ]."

Kui kasutaja vajutab [ # ], ühendab Escort5580 nad saabuva kõnega. Kui kasutaja ei vajuta [ # ], on neil jätkuvalt juurdepääs Escort5580-le.

Heli kasutajaabi programmeerimine

Kui turvasüsteemil on sellega ühendatud helimaatriksmoodul (PC59XX ja sisetelefoni jaamad), saab Escort5580 pakkuda kasutajatele sisetelefoni jaamade kaudu samm-sammult helijuhiseid.

Üldine häälega juhendatav abi
Saate programmeerida ühe klahvistiku funktsiooniklahvi, et algatada häälega juhendatav kasutajaabi kõigis sisetelefoni jaamades. Lisateabe saamiseks vaadake oma süsteemi paigaldusjuhendit. Kui programmeerite funktsiooniklahvi üldise häälega juhendatava abi jaoks, töötab see järgmiselt:

1. Vajutage klahvistiku abifunktsiooniklahvi
2. Escort5580 suunab kõikidele sisetelefoni jaamadele lehekülje.
3. Vajutage ühe jaama nuppu Lehekülg/Vasta (selle funktsiooni toimimiseks tuleb seda nuppu vajutada 5 sekundi jooksul). See ühendab jaamad Escort5580-ga. Escort5580 teatab sisetelefoni jaamade kaudu helilised abiviipad.

Tuvastatud häälega juhendatav abi
Saate programmeerida ühe klahvistiku funktsiooniklahvi, et algatada häälega juhendatav kasutajaabi klahvistiku kõrval asuvas sisetelefoni jaamas. Lisateabe saamiseks vaadake oma süsteemi paigaldusjuhendit. Kasutage tuvastatud häälega juhendatavat abi LCD-klahvistikute funktsiooniklahvide jaoks. Kui programmeerite funktsiooniklahvi tuvastatud häälega juhendatava abi jaoks, töötab see järgmiselt:

1. Vajutage klahvistiku abifunktsiooniklahvi
2. Escort5580 teatab helilised abiviipad klahvistiku kõrval asuva sisetelefoni jaama kaudu.

Kui kasutaja pääseb telefoniliini kaudu kohapeal Escortile juurde, ei tööta abifunktsiooniklahv.

Seadme üldine programmeerimine

Selles jaotises selgitatakse Escort5580 saadaolevaid põhilisi suvandeid. Automaatikaüksuse programmeerimist selgitatakse jaotises "Automaatikaüksuse programmeerimine"

Seadme viipade programmeerimine

Escort5580 on loodud selleks, et muuta turvasüsteem kasutaja jaoks lihtsamaks, tuletades kasutajatele meelde saadaolevaid käske. Näiteks pärast seda, kui kasutaja on süsteemile juurde pääsenud, saavad nad vajutada [ ✱ ] ja Escort teatab saadaolevad [ ✱ ] käsud.
Lülitage sisse ainult need viipad, mis kehtivad teie installitava süsteemi kohta. See aitab vältida kasutajate segadust. Jaotises [004] olevad suvandid mõjutavad ainult Escorti [ ✱ ] viipasid: kui viip on keelatud, saavad kasutajad siiski sisestada käsu, millele see viitab.
Jaotis [003] määrab, milliseid olekuviipasid kasutaja kuuleb. Kui suvand on "SEES", teatab süsteem viipa, kui on olemas vastav tingimus. Kui suvand on "VÄLJAS", ei teata süsteem viipa, kui tingimus on olemas.
Saadaolevate viipade loendi leiate programmeerimistöölehtedelt.

Olekuviiba mask	Jaotis [003]
[ ✱ ] Funktsiooni viiba mask	Jaotis [004]

Telefoni juurdepääsukoodi muutmine

Vaikimisi telefoni juurdepääsukood on [ ✱✱✱ ]. Saate seda muuta mis tahes 3-kohaliseks koodiks, kasutades numbreid 0 kuni 9, samuti klahve [ ✱ ] ja [ # ].

Vältige selle koodi programmeerimist kehtiva 3-kohalise suunakoodi või telefoniteenusena. Vältige numbreid, nagu [911], [411], [611] või [0XX]. Ärge proovige sellest jaotisest väljuda, vajutades [ # ], see aktsepteeritakse kehtiva numbrina. Väljumiseks programmeerige kõik koodi 3 numbrit.

Telefoni juurdepääsukood

Jaotis [020]

Kohaliku programmeerimise lukustuse muutmine

Escort5580-t saab programmeerida kohapeal mis tahes toonvalimisega telefoni kaudu. Kohaliku programmeerimise lukustuse loendur määrab valede teenusekoodide arvu enne kohaliku programmeerimise lukustuse toimumist. Kui sisestatakse vale teenusekoodide arv, lukustab Escort5580 programmeerimise Kohaliku programmeerimise lukustuse kestuse programmeeritud minutite arvuks. Lukustuse ajal ei luba Escort5580 kohalikku programmeerimist kestuse jooksul isegi siis, kui sisestatakse õige teenusekood. Programmeerimist DLS-i kaudu saab siiski teha, kui kohalik programmeerimise lukustus on aktiivne.

Kohaliku programmeerimise lukustuse loendur	Jaotis [005]
Kohaliku programmeerimise lukustuse kestus	Jaotis [006]
Teenusekood	Jaotis [001]

Kella programmeerimine

Et Escort teataks kellaaja am/pm vormingus (nt 9:00am), lülitage sisse jaotis [002], suvand [06]. Et Escort teataks kellaaja 24-tunnises vormingus (nt 21:00), lülitage välja jaotis [002], suvand [06].

Kell on AM/PM

Jaotis [002]: [06]

Automaatioüksuse programmeerimine

Escort5580 abil saavad kasutajad juhtida kuni 32 üksust, nagu valgustid, pistikupesad ja aknarulood. Escort5580 juhib automaatioüksusi (valgustid, pistikupesad, rulood jne) PL-513 või PSC04 kontrollerimooduli kaudu (ühendusteabe saamiseks vaadake jaotist "PL513 või PSC04 kontrolleri ühendamine").
Enne automaatioüksuste programmeerimist lugege allolevaid jaotisi hoolikalt.

Koduautomaatika lubamine

Automaatioüksuste toimimiseks lubage jaotises [002] suvandis [03] funktsioon Home Automation (Koduautomaatika). Samuti peate iga automaatioüksuse eraldi programmeerima, nagu on kirjeldatud jaotises "Automaatioüksuse töö programmeerimine".
Kasutajad saavad automaatioüksusi juhtida menüü [ ✱ ][5] kaudu. Täiendava turvalisuse tagamiseks lubage suvand [ ✱ ] [5] requires an Access Code (Nõuab pääsukoodi). Kui see on lubatud, küsib Escort5580
"Enter Your Access Code" (Sisestage oma pääsukood)
pärast seda, kui kasutaja sisestab [ ✱ ][5]. Kui on lubatud No Access Code Required for [ ✱ ][5] (Pääsukoodi pole vaja [ ✱ ][5] jaoks), siseneb Escort5580 kohe automaatioüksuse juhtimismenüüsse.
Automaatioüksuste juhtimiseks edastab PL-513 või PSC04 kontroller signaale ruumide 50 või 60 Hz vahelduvvoolu kaudu. Valige jaotises [002] suvandis [05] kas 50Hz or 60Hz (50 Hz või 60 Hz).
Programmeerige Number of Automation Item Transmissions (Automaatioüksuse edastuste arv), mille Escort saadab automaatioüksuse aktiveerimisel. Kuna automaatika edastusi ei kinnitata, võib Escort5580 abil mitme sisse-/väljalülitamiskäsu edastamine juhtimismoodulitele suurendada töökindlust.

Iga edastus võtab aega umbes ühe sekundi. Mida suurem on arv, seda aeglasemalt automaatikasüsteem töötab.

Vaikeseade on [001], üks edastus. Kehtivad kirjed on [001] kuni [255]. Seade [003] ületab enamiku signaali edastusprobleeme.

Home Automation Enable (Koduautomaatika lubamine)	Section [002]: [03]
[ ✱ ][5] Req. Access Code ([ ✱ ][5] nõuab pääsukoodi)	Section [002]: [04]
AC=50 or 60Hz (AC=50 või 60 Hz)	Section [002]: [05]
Number of Automation Item Transmissions (Automaatioüksuse edastuste arv)	Section [007]

Automaatioüksuse töö programmeerimine

Et Escort5580 teaks, kuidas iga automaatioüksus peaks töötama, programmeerige iga paigaldatava üksuse töö programmeerimisjaotistes [130] kuni [289]. Iga üksuse puhul peate programmeerima järgmised jaotised:

• Programmeerige koduautomaatioüksuse House Code and Unit Number (Majakood ja seadme number) (vt jaotist "Majakoodi ja seadme numbri programmeerimine")
• Enable (Luba) automaatioüksus ja programmeerige erinevad töö options (suvandid) (vt jaotist "Automaatioüksuse suvandite programmeerimine")
• Valige, milliseid schedules (ajakavasid) (kui neid on) automaatioüksus järgib (vt jaotist "Automaatioüksuste määramine ajakavadele")
• Valige, milliseid modes (režiime) (kui neid on) automaatioüksus järgib (vt jaotist "Automaatioüksuste määramine režiimidele")
• Valige, milliseid panel events (PGM outputs) (paneelisündmusi (PGM-väljundeid)) (kui neid on) automaatioüksus järgib (vt jaotist "Automaatioüksuste määramine PGM-väljunditele").
• Valige, kuidas üksust aktiveeritakse ja deaktiveeritakse, programmeerides automaatioüksuse jaoks output condition (väljunditingimus) (vt jaotist "Automaatioüksuste aktiveerimise programmeerimine")

Automaatioüksuse 01 programmeerimisjaotisi [130] kuni [134] on üksikasjalikult kirjeldatud jaotistes "Automaatioüksuste aktiveerimise programmeerimine" kuni "Automaatioüksuste määramine režiimidele". Programmeerige automaatioüksused 02 kuni 32 samal viisil.

Lisaks võib teil olla vaja programmeerida ühte või mitut järgmistest:

• Iga kasutatava ajakava On Time, Off Time and Days of the Week (Sisse lülitamise aeg, välja lülitamise aeg ja nädalapäevad) (vt jaotist "Automaatika ajakava programmeerimine").
• Zone Follower (Tsooni jälgija) suvandid, kui mõni automaatioüksus jälgib tsoone (vt jaotist "Automaatioüksuste programmeerimine tsoonide jälgimiseks").
• Automation Item Pulse Timers (Automaatioüksuse impulsi taimerid), kui mõni automaatioüksus lülitub aktiveerimisel lühikeseks ajaks sisse (vt jaotist "Automaatioüksuse suvandite programmeerimine", suvand (06)).
• Automation Item Labels (Automaatioüksuse sildid), et programmeerida, mida Escort5580 automaatioüksusele viidates ütleb (vt jaotist "Siltide sisestusjaotiste programmeerimine").
• Mode Labels (Režiimi sildid), et programmeerida, mida Escort5580 režiimile viidates ütleb (vt jaotist "Siltide sisestusjaotiste programmeerimine").

Automaatioüksuste aktiveerimise programmeerimine

Automaatioüksusi saab aktiveerida kuuel viisil.

• manually (käsitsi) (menüü [ ✱ ][5])
• globally (globaalselt) (menüü [ ✱ ][5])
• event initiated (sündmuse algatatud)
• scheduled (ajakava järgi)
• scheduled OR event initiated (ajakava järgi VÕI sündmuse algatatud)
• scheduled AND event initiated (ajakava järgi JA sündmuse algatatud).

Manual User Control (Kasutaja käsitsi juhtimine)
Kasutajad saavad üksust juhtida menüü [ ✱ ][5] kaudu. (Näiteks üksuse 1 käsitsi juhtimise lubamiseks lülitage sisse jaotis [131], suvand [02].) Üksus võib siiski järgida ajakavasid või PGM-väljundi määramisi, kui need on programmeeritud.
Lisateabe saamiseks vaadake jaotist Programming Automation Item Options (Automaatioüksuse suvandite programmeerimine).

Global Item User Control (Üksuse globaalne kasutaja juhtimine)
Kasutajad saavad globaalsesse käsku kaasatud üksusi juhtida menüü [✱][5] kaudu. (Näiteks üksuse 1 kaasamiseks globaalsesse käsku lülitage sisse jaotis [131], suvand [03].) Üksus võib siiski järgida ajakavasid või PGM-väljundi määramisi, kui need on programmeeritud.
Lisateabe saamiseks vaadake jaotist Programming Automation Item Options (Automaatioüksuse suvandite programmeerimine).

Event Initiated and Scheduled Automation Item Activation (Sündmuse algatatud ja ajakava järgi automaatioüksuse aktiveerimine)
Lisaks käsitsi ja globaalsele juhtimisele saate programmeerida automaatioüksuseid järgima eelnevalt määratud ajakavasid ja/või juhtpaneeli programmeeritavate väljundite olekut (PGM-väljundid). PGM-väljundid saab programmeerida aktiveeruma sündmuste toimumisel. Lisateavet PGM-väljundite kohta leiate oma süsteemi Installation Manual (paigaldusjuhendist).
Sisestage jaotistesse [134]-[289] 2-kohaline number, et määrata, kuidas automaatioüksus töötab.

Automation Item Schedule/ Output Condition (Automaatioüksuse ajakava/ väljunditingimus)

Sections [134] - [289]

(00) Does not follow schedules or PGM outputs (Ei järgi ajakavasid ega PGM-väljundeid)
Üksus ei järgi ajakavasid ega PGM-väljundi määramisi.
(01) Event Initiated (Follows PGM Output Only): (Sündmuse algatatud (järgib ainult PGM-väljundit)):
Üksus järgib talle määratud PGM-väljundi olekut. Vt jaotist Assigning Automation Items to PGM Outputs (Automaatioüksuste määramine PGM-väljunditele).
Example (Näide): Üksus 1 juhib valgustit. Kui üksus 1 on määratud PGM-ile, mis on programmeeritud järgima häireolekut, on valgusti sisse lülitatud, kui süsteem on häires, ja välja lülitatud, kui süsteem ei ole häires.
(02) Follows Schedule Only: (Järgib ainult ajakava): Üksus järgib talle määratud ajakavasid. Vt jaotist Assigning Automation Items to Schedules. (Automaatioüksuste määramine ajakavadele)
Example (Näide): Üksus 1 juhib valgustit. Kui üksus 1 on määratud ajakavale 3, mis aktiveerub iga päev kell 19.00 ja deaktiveerub kell 22.00, lülitub valgusti sisse iga päev kell 19.00 ja välja kell 22.00.
(03) Follows Schedule or Event Initiation (PGM Output): (Järgib ajakava või sündmuse algatamist (PGM-väljund)): Üksus aktiveerub, kui tema määratud ajakavad on aktiivsed. Üksus aktiveerub ka siis, kui tema määratud PGM-väljund on aktiivne. Kui ajakavad ja väljund on samal ajal aktiivsed, on ka üksus aktiivne. Vt jaotisi Assigning Automation Items to Schedules and Assigning Automation Items to PGM Outputs (Automaatioüksuste määramine ajakavadele ja Automaatioüksuste määramine PGM-väljunditele).
Example (Näide): Üksus 1 juhib valgustit. Üksus 1 on määratud ajakavale 3, mis aktiveerub iga päev kell 19.00 ja deaktiveerub kell 22.00 ning PGM-väljundile, mis on programmeeritud järgima häireolekut.
Valgusti põleb iga päev kell 19.00–22.00. Kui süsteem läheb igal ajal häiresse, lülitub valgusti sisse.
(04) Follows Schedule and Event Initiation (PGM Output): (Järgib ajakava ja sündmuse algatamist (PGM-väljund)): Üksus aktiveerub ainult siis, kui tema määratud ajakavad on aktiivsed samal ajal, kui määratud PGM-väljund on aktiivne. Vt jaotisi Assigning Automation Items to Schedules and Assigning Automation Items to PGM Outputs (Automaatioüksuste määramine ajakavadele ja Automaatioüksuste määramine PGM-väljunditele).
Example (Näide): Üksus 1 juhib valgustit. Üksus 1 on määratud ajakavale 3, mis aktiveerub iga päev kell 19.00 ja deaktiveerub kell 22.00 ning PGM-ile, mis on programmeeritud järgima valves oleku olekut.
Kui süsteem on valve all kell 19.00–22.00, põleb valgusti sel ajal. Kui süsteem on kell 19.00–22.00 valvest maha võetud, on valgusti välja lülitatud, kuid kasutaja saab seda siiski käsitsi sisse ja välja lülitada.

Majakoodi ja seadme numbri programmeerimine

Igal automaatioüksusel on X-10 moodulil olevate valikuketas abil valitud kordumatu aadress. X-10 aadressi valimiseks kasutage ühte valikuketast, et valida täht A kuni P, ja teist valikuketast, et valida number 1 kuni 16.

Et Escort saaks üksust juhtida, programmeerige X-10 aadress Escort5580-sse kui Automation Item House Code and Unit Number (Automaatioüksuse majakood ja seadme number). 3-kohalise numbri, mis vastab valikuketta seadetele, leiate Automation Item House Code & Unit Number Chart (Automaatioüksuse majakoodi ja seadme numbri tabelist). Programmeerige see 3-kohaline number Escorti igale automaatioüksusele jaotistes [130] kuni [285].

Automation Item House Code & Unit Number (Automaatioüksuse majakood ja seadme number)

Section [130] to [285]

Automaatikaüksuse valikute programmeerimine

Automaatikaüksuse töö määratlemiseks lülitage jaotistes [131] – [286] sisse või välja valikud 01–10.

Valik [01]: Üksus on lubatud
Automaatikaüksuse lubamiseks lülitage see valik sisse.

Valik [02]: Kasutaja juhitav sisse/välja
Kasutaja juhitav SISSE/VÄLJA. Kui see on SISSE lülitatud, saab kasutaja kasutada automaatikaüksuse sisse- või väljalülitamiseks käsku [ ✱ ][5].
Näide: kasutaja saab süsteemile kaugtelefoni kaudu juurde pääseda, et avada rulood ja lasta taimedele päikesevalgust.
Ei ole kasutaja juhitav. Kui see on VÄLJA lülitatud, ei saa kasutajad automaatikaüksuse sisse- või väljalülitamiseks kasutada käsku [ ✱ ][5]. Üksust saab endiselt juhtida ajakava või valvesüsteemi väljundiga.

Valik [03]: Globaalne sisse/välja
Kaasatud globaalsesse SISSE/VÄLJA käsku. Kui see on SISSE lülitatud, lülitub automaatikaüksus SISSE või VÄLJA, kui kasutaja täidab globaalse üksuse juhtimise funktsiooni käsuga [ ✱ ][5]. Selle valiku toimimiseks peab olema sisse lülitatud ka valik (02) Kasutaja juhitav SISSE/VÄLJA.
Näide: kasutajal võib allkorrusel olla mitu valgustit. Enne magamaminekut saab kasutaja kõik valgustid välja lülitada, andes [ ✱ ][5] menüü kaudu globaalse väljalülitamise käsu. Kõik globaalsesse käsku kaasatud valgustid lülitatakse välja.
Ei ole kaasatud globaalsesse SISSE/VÄLJA käsku. Kui see on VÄLJA lülitatud, ei mõjuta automaatikaüksust globaalse üksuse juhtimise funktsioon.

Valik [04]: Hämardamine
Hämardamine on lubatud. Kui see on SISSE lülitatud, saab kasutaja valida automaatikaüksuse jaoks 6 hämardamisolekut: SISSE, VÄLJA ja tasemed 1 kuni 4. Kasutage seda valikut ainult valgustite või muude esemete puhul, mis on ühendatud elektriliin moodulitega, mis on võimelised hämardama.
Hämardamine on keelatud. Kui see on VÄLJA lülitatud, saab kasutaja automaatikaüksuse jaoks valida ainult SISSE või VÄLJA.

Valik [05]: Režiimi valik
Järgib alati ajakava / väljundi tingimust. Automaatikaüksus järgib alati üksuse ajakava / väljundi tingimuse programmeerimisosas programmeeritud ajakava / väljundi tingimust.
Järgib ajakava / väljundi tingimust ainult siis, kui režiim on SISSE lülitatud. Automaatikaüksus järgib ajakava / väljundi tingimust ainult siis, kui üksusele määratud režiim on SISSE lülitatud. Kasutage seda funktsiooni üksuste puhul, mis peavad valikuliselt järgima ajakava või PGM-väljundit. Muru kastmissüsteem on selle funktsiooni tüüpiline rakendus.
Lisateavet ajakava / väljundi tingimuse valikute kohta leiate jaotisest "Automaatikaüksuste aktiveerimise programmeerimine". Lisateavet režiimide programmeerimise kohta leiate jaotisest "Režiimi programmeerimine".

Valik [06]: Kestuse valikud
Üksus on aktiivne oleku ajal pidevalt SISSE lülitatud. Kui see on SISSE lülitatud, jääb automaatikaüksus aktiveerituks, kuni kasutaja, ajakava või PGM-väljund selle deaktiveerib.
Programmeeritud impulss aktiivse oleku ajal. Kasutage seda valikut seadmete käivitamiseks, mis vajavad käivitusimpulssi, või üksuse aktiveerimiseks kindlaksmääratud ajaks. Automaatikaüksus aktiveeritakse üksuse automaatikaüksuse impulss-taimeri jaotises programmeeritud ajaks (programmeerimisjaotised [301] kuni [332]). Kehtivad väärtused on 001 kuni 255 sekundit.

Ärge kasutage funktsiooni Programmeeritud impulss aktiivse oleku ajal, kui hämardamine on lubatud. Kõik impulsid lülitavad automaatikaüksuse SISSE.

Automaatikaüksuse impulss-taimer

Jaotised [301] – [332]

Valik [07]: Küsimise valik 1
Üksuse küsimus on "SISSE / VÄLJA". Kui kasutajad sisestavad [ ✱ ][5], teatab Escort5580 automaatikaüksuse SISSE ja VÄLJA olekute jaoks "SISSE" või "VÄLJA". Seda küsimust kasutatakse selliste seadmete puhul nagu valgustid või seadmed.

Valik [08]: Küsimise valik 2
Üksuse küsimus on "AVATUD / SULETUD". Kui kasutajad sisestavad [ ✱ ][5], teatab Escort5580 automaatikaüksuse SISSE ja VÄLJA olekute jaoks "AVATUD" ja "SULETUD". Seda küsimust kasutatakse selliste rakenduste puhul nagu kardinad ja ukseavajad.

Valik [09]: Küsimise valik 3
Üksuse küsimus on "TAANDAMINE SISSE / TAANDAMINE VÄLJA". Kui kasutajad sisestavad [ ✱ ][5], teatab Escort5580 automaatikaüksuse SISSE ja VÄLJA olekute jaoks "TAANDAMINE SISSE" ja "TAANDAMINE VÄLJA".

Lülitage sisse ainult üks valikutest 07, 08 ja 09. Kui rohkem kui üks valik on SISSE lülitatud, kasutab süsteem esimest lubatud valikut. Kui ükski valikutest pole SISSE lülitatud, kasutab süsteem valikut 07.

Valik [10]: Tsooni jälgija valik
Tsooni jälgija on lubatud. Lülitage see valik SISSE, kui automaatikaüksus jälgib tsooni olekut. Lisateavet automaatikaüksuste tsoonide jälgimiseks programmeerimise kohta leiate jaotisest Automaatikaüksuste programmeerimine tsoonide jälgimiseks.

Automaatikaüksuse valikud

jaotised [131] – [286]

Automaatikaüksuste määramine ajakavadele

Escort5580-s on 16 automaatikaajakava, mis määravad SISSE lülitamise aja, VÄLJA lülitamise aja ja päeva maski. Ajakavade programmeerimise kohta leiate teavet jaotisest Automaatikaajakava programmeerimine. Automaatikaüksuse programmeerimiseks, et see järgiks konkreetset ajakava, lülitage SISSE ajakava numbrile vastav valik (nt ainult valiku 01 SISSE lülitamine programmeerib automaatikaüksuse järgima ainult ajakava number 1).

Ajakava programmeerimine	Jaotised [030] – [077]
Automaatikaüksuse ajakava määramine	Jaotised [132] – [289]

Automaatikaüksuste määramine režiimidele

Režiimi määramine annab kasutajatele kontrolli ajakavapäraseks või sündmuse algatatud tööks programmeeritud automaatikaüksuste rühmade üle. Saate määrata mis tahes automaatikaüksuse ühele või mitmele 8 režiimist.
Kasutajad saavad režiime sisse või välja lülitada käsuga [ ✱ ] [5]. Kui valik Järgib ajakava/väljundit ainult siis, kui režiim on SISSE lülitatud (jaotis [133]:[05]) on lubatud, aktiveerub automaatikaüksus ajakavapärastel aegadel või sündmuse toimumisel, kui kasutaja lülitab SISSE ühe või mitu režiimi, millele üksus on määratud. Kui kõik üksusele määratud režiimid on VÄLJA lülitatud, siis üksus ei aktiveeru.

Automaatikaüksuse määramiseks ühele või mitmele režiimile toimige järgmiselt:

1. Sisestage automaatikaüksusele vastav jaotise number ([133] – [288]).
2. Lülitage SISSE üks või mitu valikut, mis vastavad režiimidele, mida soovite üksusel jälgida.

Kui määrate üksuse rohkem kui ühele režiimile, järgib üksus oma määratud ajakavasid, kui mõni selle määratud režiimidest on SISSE lülitatud. Üksuse takistamiseks rohkem kui ühele režiimile määramisel mis tahes selle määratud ajakavade järgimisel tuleb KÕIK üksusele määratud režiimid VÄLJA lülitada.

Näide: Kui kasutajad on pikemat aega eemal, saavad nad kasutada [ ✱ ][5], et lülitada SISSE {puhkuserežiimi} (Holiday mode).

• Määrake automaatikaüksused, nagu valgustid ja kardinad, režiimile (nt režiim 01).
• Programmeerige üksuste ajakavad ja/või programmeeritavad väljundid nii, et ruumid näiksid hõivatud.
• Programmeerige Escort5580 teatamaks sobiva sildi, näiteks {puhkuserežiimi} (Holiday Mode), režiimi 01 jaoks.

Kui kasutajad lülitavad SISSE režiimi 01 {puhkuserežiim} (Holiday mode), aktiveeruvad valgustid ja kardinad vastavalt programmeeritud ajakavadele ja PGM-väljundi valikutele.
Kasutajatele režiimi sisselülitamise lihtsamaks muutmiseks vaadake jaotist "Režiimide programmeerimine PGM-väljundite järgimiseks".

Automaatikaüksuse režiimi määramine	jaotised [133] – [288]
Järgib ajakava/väljundit ainult siis, kui režiim on sees	jaotised [131] kuni [286]: [05]

Programmeerige automaatikaüksused 2 kuni 32 jaotistes [135] – [289] samamoodi nagu automaatikaüksust 1 (programmeerimisjuhiste saamiseks vaadake jaotisi [130]–[134] ja programmeerimistöölehti).

Automaatikaüksuste määramine PGM-väljunditele

Saate määrata automaatikaüksuse jälgima paneeli sündmust (nt tulekahju või sissemurdmise häire või käsk [ ✱ ][7][1-4]). Selleks määrake üksus PGM-väljundile, mis on programmeeritud jälgima sama sündmust. Saadaolevate paneeli sündmuste loendi (PGM-väljundi valikud) leiate oma juhtpaneeli paigaldusjuhendist.

Näide: kui määrate üksuse 1 jälgima käsuväljundiks 1 programmeeritud PGM-väljundit, siis üksus aktiveerub või deaktiveerub alati, kui kasutaja käsuväljundi aktiveerib (nt kasutades [ ✱ ][7][1]).

Üksuse määramiseks PGM-väljundile toimige järgmiselt:

1. Sisestage programmeeritavale automaatikaüksusele vastav 3-kohaline jaotise number [401] – [432].
2. Sisestage selle PGM-väljundi 2-kohaline number, mida soovite üksusel jälgida (01–14).
3. Kui olete määranud üksuse(d) käsuväljundiks programmeeritud PGM-väljundile ([*][7][14]), saate käsuväljundi sildi programmeerida programmeerimisjaotistes [545] – [548] (väljundi juhtimise sildid). Vaadake jaotist "Siltide sisestamise jaotiste programmeerimine".

PC50XX v1.0 juhtpaneelidel on kehtivad ainult väärtused (03–14). PC1580 v1.0 ja uuematel juhtpaneelidel on kehtivad ainult väärtused (01–02).

Süsteemis saab mis tahes ühte PGM-väljundit jälgima programmeerida kuni 4 automaatikaüksust.

Automaatikaüksuse väljundi jälgija

jaotised [401] – [432]

Automaatikaüksuste programmeerimine tsoonide jälgimiseks

Saate programmeerida automaatikaüksused sisse lülituma, kui üks või mitu tsooni on "käivitatud" (st uks avatakse või suletakse või liikumisandur käivitatakse).
Selleks:

• lubage automaatikaüksuse jaoks valik Zone Follower (vt jaotist "Automaatikaüksuste valikute programmeerimine")
• määrake automaatikaüksus ühele või mitmele tsoonile jaotises [291].

Programmeerige, kui kaua jääb automaatikaüksus sisse lülitatuks pärast seda, kui tsoon(id) on käivitatud ja taastatud jaotises [290] Zone Follower Timer. Seal on ainult üks taimer ja see kehtib kõigi automaatikaüksuste kohta.

Zone Follower Enable	Jaotised [131]–[286]: [10]
Zone Follower Timer	Jaotis [290]
Zone Follower Items	Jaotis [291]

Automaatikagraafiku programmeerimine

Graafikute programmeerimine
Programmeerige graafikud automaatikaelementide juhtimiseks jaotistes [030] - [077]. Iga graafiku jaoks on 3 programmeerimisjaotist:

• Graafiku sisselülitusaeg
• Graafiku väljalülitusaeg
• Nädala päeva mask.

Valitud nädalapäevadel lülitatakse kõik graafikule määratud automaatikaelemendid sisse graafiku sisselülitusajal ja välja graafiku väljalülitusajal, mis võib olla järgmisel päeval.

Näide:
Soovite programmeerida automaatikaelemendi 1 (ruumi valgustuse) sisselülitama kolmapäeval kell 21:00 ja välja lülitama neljapäeval kell 3:00. Määrake automaatikaelement 1 graafikule 1 ja programmeerige graafik 1 järgmiselt:
Sisselülitusaeg - 2100
Väljalülitusaeg - 0300
Nädala päeva mask - kolmapäev SEES (pühapäev-teisipäev ja neljapäev-laupäev VÄLJAS).

Teavet automaatikaelementide graafikutele määramise kohta leiate jaotisest Automaatikaelementide määramine graafikutele.
Kui automaatikaelemendi Automaatikaelemendi impulss-taimer on programmeeritud, on element aktiivne programmeeritud impulssaja jooksul ja seejärel lülitub välja. Graafiku väljalülitusaega ei ole vaja programmeerida, kuna see ei mõjuta väljundit. Samuti peate programmeerima automaatikaelemendi taimerit järgima. Lisateavet leiate jaotisest "Automaatikaelemendi valikute programmeerimine".

Graafiku sisselülitusaeg	Jaotis [030] kuni [075]
Graafiku väljalülitusaeg	Jaotis [031] kuni [076]
Nädala päeva mask	Jaotis [032] kuni [077]
Automaatikaelemendi impulss-taimer	Jaotis [301] kuni [332]

Režiimide programmeerimine

Režiimi määramine annab kasutajatele kontrolli automaatikaelementide rühmade üle. Saate määrata mis tahes automaatikaelemendi ühele või mitmele 8 režiimile. Kasutajad saavad režiime sisse või välja lülitada menüü [ ✱ ][5] kaudu või programmeeritult käskudega [ ✱ ][7][1-4].

Automaatikaelemendid ja režiimid

Jaotis "Automaatikaelemendi programmeerimine" selgitab üksikasjalikult programmeerimist, mida peate tegema automaatikaelementide määramiseks režiimide järgi.

Näide: Kasutajatel on sprinklerisüsteem ja nad soovivad, et see järgiks graafikut päevadel, kui sprinklerit on vaja.
Süsteemi seadistamiseks selles näites peate:

• Lubama ja programmeerima automaatikaelemendi 1 (sprinklerid).
• Programmeerima graafiku (nt graafik 1) olema aktiivne soovitud ajavahemiku jooksul, igal nädalapäeval.
• Määrama automaatikaelemendi 1 graafikule 1.
• Määrama automaatikaelemendi 1 režiimile (nt režiim 1).
• Lülitama jaotise [131] valiku [05] VÄLJA.
• Programmeerima sildi režiimile 1, mis ütleb {Sprinkler}.

Kui kasutajad lülitavad režiimi {Sprinkler} sisse, aktiveeruvad sprinklerid vastavalt graafikule 1. Kui kasutajad ei soovi, et sprinklerid oleksid sees, saavad nad režiimi {Sprinkler} välja lülitada.

Kui määrate üksuse rohkem kui ühele režiimile, järgib üksus oma määratud graafikuid, kui mõni selle määratud režiimidest on SEES. Et takistada rohkem kui ühele režiimile määratud üksusel järgimast ühtegi selle määratud graafikut, peavad KÕIK üksusele määratud režiimid olema VÄLJAS.

Saate ka programmeerida režiime sisse või välja lülitama PGM-i väljundite abil. Lisateavet leiate jaotisest "Režiimide programmeerimine PGM-i väljundeid järgima".

Režiimide programmeerimine PGM-i väljundeid järgima

Saate määrata mis tahes režiimi järgima paneeli sündmust (nt tulekahju- või sissemurdmisalarm või käsk [ ✱ ][7][1-4]). Selleks määrake režiim PGM-i väljundile, mis on programmeeritud järgima sama sündmust. Olenevalt juhtpaneelist võib olla kuni 14 PGM-i väljundit.
Saadaolevate paneeli sündmuste (PGM-i väljundi valikud) loendi leiate oma juhtpaneeli paigaldusjuhendist.

Näide:
Kui kasutajad on mõnda aega eemal, võivad nad soovida sisse lülitada {Puhkuserežiim}. Saate programmeerida režiimi, et juhtida selliseid esemeid nagu valgustid ja kardinad selliselt, et ruumid näivad olevat hõivatud. Kirjelduse {Puhkuserežiimi} programmeerimise kohta leiate näitest jaotises "Automaatikaelementide määramine režiimidele".
Kui olete programmeerinud režiimi 01 kui {Puhkuserežiim}, saate selle määrata PGM-i väljundile, mis on programmeeritud kui käsuväljund 1 ([ ✱ ][7][1]). Nüüd, kui kasutajad soovivad {Puhkuserežiimi} SISSE lülitada, peavad nad lihtsalt sisestama [ ✱ ][7][1] mis tahes klahvistikul.
Sel viisil SISSE lülitatud režiimid tühistavad muud režiimid või graafikud, mis võivad töötada.

MÄRKUS: Selleks, et Escort teataks režiimi või käsuväljundi jaoks {Puhkuserežiim}, peate programmeerima režiimi või käsuväljundi jaoks sildi.

Ootame teie panust. Palun saatke oma kommentaarid aadressile:
Digital Security Controls
c/o Escort5580 tootejuht
1645 Flint Road, Downsview, Ontario
Canada M3J 2J6

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla DSC ESCORT558O, Power 832 paigaldusjuhend

Saadaolevad keeled
