DSC PG9938, PG8938, PG4938 - PowerG paanikanupu kasutusjuhend

Ohutus

LÄMBUMISOHT!

Väikesed osad. Ripats ja vööklamber EI ole mõeldud alla 3-aastastele lastele.
Ärge kastke juhtmevaba võtit vedelikku, kuna see kahjustab elektroonilisi vooluringe.
Hoidke see juhend edaspidiseks kasutamiseks alles.

Kasutamine

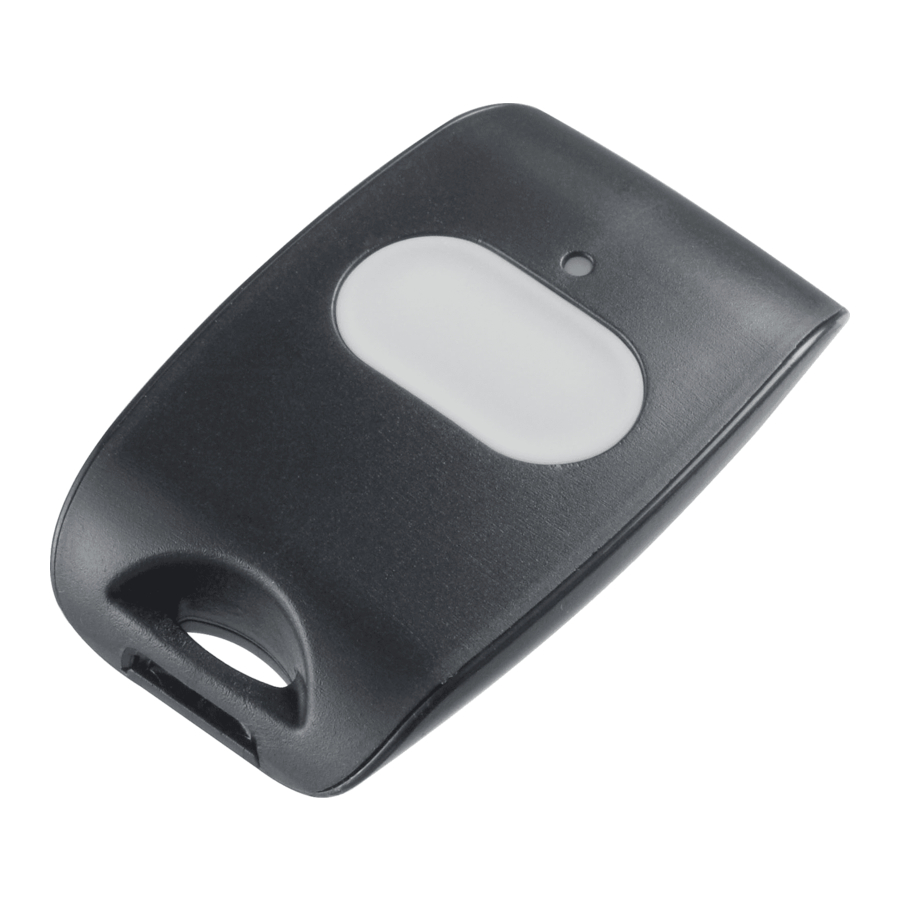

PG9938/PG8938/PG4938 on paanikanupp. Eduka edastuse kinnitust näitab LED-tuli.

Seadme seadistamine

Registreerimine

Registreerimisprotseduuri leiate PowerSeries Neo Host'i paigaldusjuhendist või iotega viitejuhendist.

Konfiguratsioon

Saadaval on järgmine programmeeritav valik:

Järelevalve - Vaikimisi [VÄLJAS] (Supervision - Default [OFF])
Võimaldab seadme järelevalvet.

Kokkupanek

Vööklambri kinnitamine

1. Lükake seade hoidikusse, kuni tunnete, et see klõpsatab kindlalt sisse.
2. Vööklambri kinnitamiseks libistage see hoidiku tagaküljel olevatele siinidele.

Paigaldamine

1. Joondage hoidik seinal ülespoole, nagu näidatud.
2. Kasutades kahte #4 5/8" kruvi ja sobivaid seinakinnitusi, kinnitage hoidik seina külge.

3. Lükake seade hoidikusse, kuni tunnete, et see klõpsatab kindlalt sisse.
4. Seadme hoidikust eemaldamiseks pigistage klambreid.

Hooldus

Muudatused selles seadmes, mida ei ole sõnaselgelt heaks kiitnud vastavuse eest vastutav osapool, võivad tühistada kasutaja õiguse seda kasutada.

Patarei vahetamine

Vajalik patarei on CR2032 Lithium 3V, toodetud VARTA või Energizer poolt, ostetud DSC poolt heaks kiidetud tarnijalt. Kui seda paanikanuppu ei kasutata, eemaldage patarei ja kõrvaldage need eraldi. Viige elektriseadmed kohalikesse elektri- ja elektroonikaseadmete jäätmete kogumispunktidesse. Patareid on keskkonnale kahjulikud, palun aidake kaitsta keskkonda terviseriskide eest.

Vahetage patarei vähemalt kord 5 aasta jooksul või kui märkate, et LED vilgub edastamisel.

Patarei polaarsust tuleb jälgida. Liitiumpatareide ebaõige käsitsemine võib põhjustada soojuse teket, plahvatuse või tulekahju, mis võib põhjustada kehavigastusi.

Asendage ainult tootja poolt soovitatud sama või samaväärse tüübiga. Hoidke eemal väikelastest. Kui patareid alla neelatakse, pöörduge viivitamatult arsti poole. Ärge proovige neid patareisid laadida. Kasutatud patareide kõrvaldamine peab toimuma vastavalt teie piirkonna jäätmete taaskasutamise ja ringlussevõtu eeskirjadele.

Patarei vahetamiseks:

1. Sisestage münt seadme põhjas olevasse pessa ja keerake see lahti.
   MÄRKUS: Veenduge, et elastne padi kaane sees jääb oma kohale. Pange see tagasi oma kohale, kui see peaks maha kukkuma.
2. Eemaldage vana patarei selle hoidikust ja asendage see soovitatud uue patareiga. Veenduge, et patarei pluss-pool on ülespoole, saavutades õige polaarsuse.

3. Testige seadet, vajutades nuppu. LED-indikaator peaks süttima.
4. Pange kaas kindlalt tagasi, veendudes, et see klõpsatab kinni.

Puhastamine

Igasuguseid abrasiive ja lahusteid, nagu petrooleum, atsetoon või vedeldi, ei tohi kasutada.

Puhastage juhtmevaba võtit ainult pehme lapi või käsnaga, mis on kergelt niisutatud vee ja pehme pesuvahendi seguga. Pühkige kohe kuivaks.

Testimine

Testige süsteemi alati vähemalt kord aastas.

1. Veenduge, et seade on süsteemi registreeritud.
2. Pange alarmsüsteem paigutustesti režiimi (Placement Test mode).
3. Seisake juhtpaneelist 3 m (10 jala) kaugusel ja vajutage nuppu. Veenduge, et edastus-LED süttib ja juhtpaneel reageerib vastavalt programmeeritule.
4. Kasutage ripatsit erinevatest kohtadest vastuvõtja poolt kaetud alal, et määrata kindlaks "surnud" kohad, kus edastust blokeerivad seinad ja suured esemed või mõjutavad konstruktsioonimaterjalid.

MÄRKUS: Kui surnud/marginaalsed tsoonid on probleemiks, võib vastuvõtja ümberpaigutamine jõudlust parandada.

Spetsifikatsioonid

Sagedusriba (MHz): CE loetletud PG4938: 433- 434.72MHz; CE loetletud PG8938: 868-869.15MHz; FCC/IC/UL/ ULC loetletud PG9938: 912-919.185MHz

Sideprotokoll: PowerG

Patarei tüüp: UL/ULC loetletud paigaldise jaoks kasutage ainult Varta või Energizer 3V CR-2032 liitiumpatarei tarbijaklassi. 230mA

Patarei eeldatav eluiga: 5 aastat (UL/ULC poolt kontrollimata)

Voolutarve puhkeolekus: 3μA

Madala patarei lävend: 2.05 V

Märkus: Kui edastus on patarei seisukorrast hoolimata endiselt võimalik, saadab seade juhtpaneelile madala patarei signaali.

Temperatuurivahemik: -10°C kuni +55°C (UL/ULC on kontrollinud ainult vahemikku 0º kuni 49ºC)

Niiskus: kuni max. 93%RH, mittekondenseeruv

Mõõtmed (PxLxK): 53 x 33 x 11 mm (2.1 x 1.3 x 0.43 tolli)

Kaal: 15 g (0.5 untsi)

Kaal (koos patareiga): 20 g (0.7 untsi)

Märkus: Kasutamiseks ainult mitteohtlikes kohtades. See seade on projekteeritud ja loetletud kasutamiseks ainult turvasüsteemide rakendustes, mitte tervishoiu signaalimise või elupäästmise rakendustes.

Ühilduvad vastuvõtjad

Seda seadet saab kasutada DSC paneelide ja vastuvõtjatega, mis kasutavad PowerG tehnoloogiat.

UL / ULC paigaldiste jaoks kasutage neid seadmeid ainult koos DSC juhtmevabade vastuvõtjatega: WS900-19, WS900-29, HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 ja PG9920. Pärast paigaldamist kontrollige toote funktsionaalsust koos kasutatava ühilduva vastuvõtjaga.

MÄRKUS: Ainult sagedusribas 912-919MHz töötavad seadmed on UL/ ULC loetletud.
