DSC PG9938, PG8938, PG4938 - Instrukcja obsługi przycisku paniki PowerG

Bezpieczeństwo

NIEBEZPIECZEŃSTWO ZADŁAWIENIA!

Małe części. Zawieszka i klips do paska NIE są przeznaczone dla dzieci poniżej 3 lat.
Nie zanurzaj bezprzewodowego klucza w żadnym płynie, ponieważ uszkodzi to obwody elektroniczne.
Zachowaj tę instrukcję na przyszłość.

Działanie

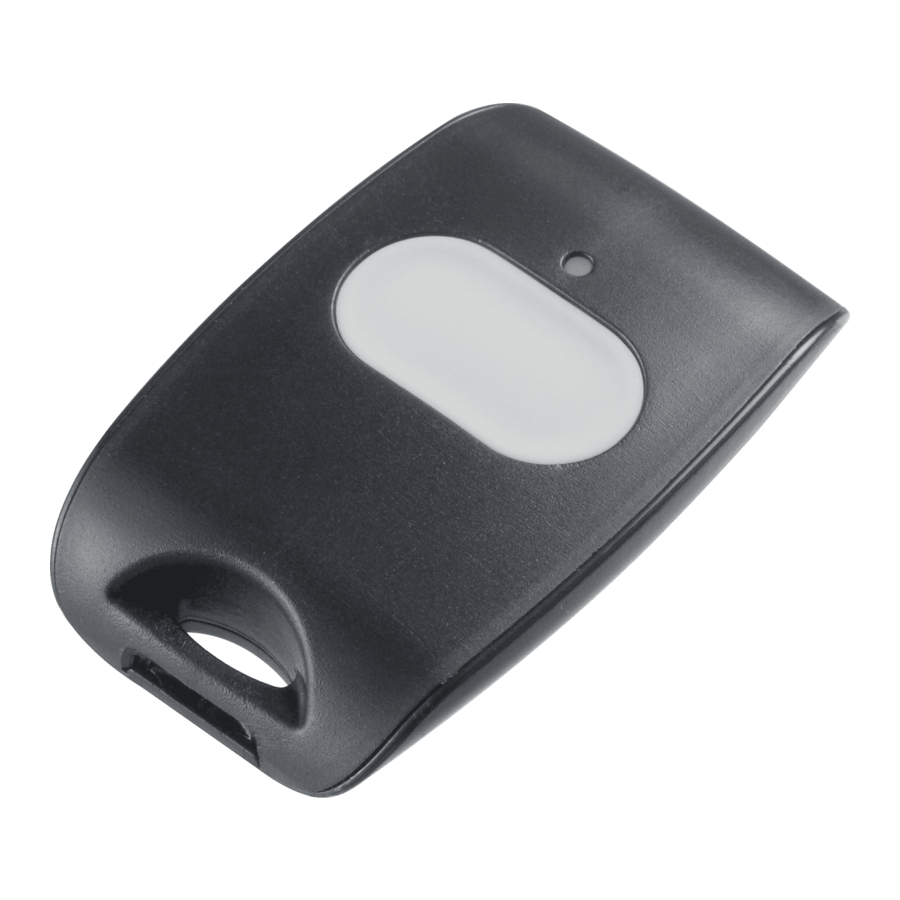

PG9938/PG8938/PG4938 to przycisk paniki. Potwierdzenie udanej transmisji jest sygnalizowane przez diodę LED.

Konfiguracja urządzenia

Rejestracja

Zapoznaj się z instrukcją instalacji centrali PowerSeries Neo lub instrukcją referencyjną iotega, aby poznać procedurę rejestracji.

Konfiguracja

Dostępna jest następująca opcja programowania:

Nadzór - Domyślnie [WYŁ.] (Supervision - Default [OFF])
Włącza nadzór nad urządzeniem.

Montaż

Mocowanie do klipsa do paska

1. Wsuń urządzenie do uchwytu, aż poczujesz, że zatrzaśnie się w środku.
2. Aby przymocować klips do paska, wsuń go na szyny z tyłu uchwytu.

Montaż

1. Ustaw uchwyt na ścianie skierowany do góry, jak pokazano na ilustracji.
2. Używając dwóch śrub #4 5/8" i odpowiednich kołków rozporowych, przymocuj uchwyt do ściany.

3. Wsuń urządzenie do uchwytu, aż poczujesz, że zatrzaśnie się w środku.
4. Aby wyjąć urządzenie z uchwytu, ściśnij zatrzaski.

Konserwacja

Modyfikacje tego urządzenia, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do jego obsługi.

Wymiana baterii

Wymagana bateria to CR2032 Lithium 3V, wyprodukowana przez VARTA lub Energizer, zakupiona od dostawcy zatwierdzonego przez DSC. Gdy ten przycisk paniki nie jest używany, wyjmij baterię i zutylizuj je oddzielnie. Przynieś urządzenia elektryczne do lokalnych punktów zbiórki zużytego sprzętu elektrycznego i elektronicznego. Baterie są szkodliwe dla środowiska, pomóż chronić środowisko przed zagrożeniami dla zdrowia.

Wymieniaj baterię co najmniej raz na 5 lat lub po zauważeniu, że dioda LED migocze podczas transmisji.

Należy przestrzegać biegunowości baterii. Niewłaściwe obchodzenie się z bateriami litowymi może spowodować wytwarzanie ciepła, wybuch lub pożar, co może prowadzić do obrażeń ciała.

Wymieniaj tylko na ten sam lub równoważny typ zalecany przez producenta. Trzymaj z dala od małych dzieci. W przypadku połknięcia baterii należy natychmiast skonsultować się z lekarzem. Nie próbuj ładować tych baterii. Utylizacja zużytych baterii musi odbywać się zgodnie z przepisami dotyczącymi odzysku i recyklingu odpadów w Twojej okolicy.

Aby wymienić baterię:

1. Włóż monetę do szczeliny na spodzie urządzenia i przekręć, aby je otworzyć.
   UWAGA: Upewnij się, że elastyczna podkładka wewnątrz pokrywy pozostaje na swoim miejscu. Umieść ją z powrotem na miejscu, jeśli spadnie.
2. Wyjmij starą baterię z uchwytu i wymień ją na zalecaną nową baterię. Upewnij się, że strona dodatnia baterii jest skierowana do góry, zachowując prawidłową biegunowość.

3. Przetestuj urządzenie, naciskając przycisk. Dioda LED powinna się zaświecić.
4. Załóż bezpiecznie pokrywę, upewniając się, że zatrzaśnie się.

Czyszczenie

Nie wolno używać żadnych materiałów ściernych ani rozpuszczalników, takich jak nafta, aceton lub rozcieńczalnik.

Czyść bezprzewodowy klucz tylko miękką szmatką lub gąbką lekko zwilżoną mieszaniną wody i łagodnego detergentu. Natychmiast wytrzyj do sucha.

Testowanie

Zawsze testuj system co najmniej raz w roku.

1. Upewnij się, że urządzenie jest zarejestrowane w systemie.
2. Włącz tryb testu umiejscowienia w systemie alarmowym (Placement Test mode).
3. Stań 3 m (10 stóp) od centrali i naciśnij przycisk. Sprawdź, czy dioda LED transmisji świeci się, a centrala reaguje zgodnie z zaprogramowaniem.
4. Używaj zawieszki z różnych miejsc w obszarze objętym zasięgiem odbiornika, aby określić "martwe" miejsca, w których transmisja jest blokowana przez ściany i duże przedmioty lub wpływają na nią materiały konstrukcyjne.

UWAGA: Jeśli martwe/marginalne strefy stanowią problem, przeniesienie odbiornika może poprawić wydajność.

Specyfikacje

Pasmo częstotliwości (MHz): Oznaczone CE PG4938: 433- 434.72MHz; Oznaczone CE PG8938: 868-869.15MHz; Oznaczone FCC/IC/UL/ ULC PG9938: 912-919.185MHz

Protokół komunikacyjny: PowerG

Typ baterii: W instalacjach z certyfikatem UL/ULC należy używać wyłącznie baterii litowej Varta lub Energizer 3V CR-2032 klasy konsumenckiej. 230mA

Oczekiwana żywotność baterii: 5 lat (nie zweryfikowane przez UL/ULC)

Prąd spoczynkowy: 3μA

Próg niskiego poziomu baterii: 2.05 V

Uwaga: Jeśli transmisja jest nadal możliwa pomimo stanu baterii, urządzenie wyśle sygnał niskiego poziomu baterii do centrali.

Zakres temperatur: -10°C do +55°C (UL/ULC zweryfikowało tylko zakres od 0º do 49ºC)

Wilgotność: do maks. 93%RH, bez kondensacji

Wymiary (dł. x szer. x gł.): 53 x 33 x 11 mm (2.1 x 1.3 x 0.43 cala)

Waga: 15 g (0.5 uncji)

Waga (z baterią): 20 g (0.7 uncji)

Uwaga: Do użytku tylko w miejscach niezagrożonych. To urządzenie jest przeznaczone i certyfikowane do użytku wyłącznie w systemach zabezpieczeń, a nie do sygnalizacji opieki zdrowotnej lub zastosowań związanych z bezpieczeństwem życia.

Kompatybilne odbiorniki

To urządzenie może być używane z centralami i odbiornikami DSC, które wykorzystują technologię PowerG.

W instalacjach UL / ULC należy używać tych urządzeń tylko w połączeniu z bezprzewodowymi odbiornikami DSC: WS900-19, WS900-29, HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 i PG9920. Po instalacji sprawdź funkcjonalność produktu w połączeniu z używanym kompatybilnym odbiornikiem.

UWAGA: Tylko urządzenia działające w paśmie 912-919MHz są certyfikowane przez UL/ ULC.
