DSC PG9938, PG8938, PG4938 - Manuel du bouton panique PowerG

Sécurité

RISQUE D'ÉTOUFFEMENT !

Petites pièces. Le pendentif et l'agrafe de ceinture NE CONVIENNENT PAS aux enfants de moins de 3 ans.
Ne submergez pas la clé sans fil dans un liquide, car cela endommagerait les circuits électroniques.
Conservez ce manuel pour référence ultérieure.

Fonctionnement

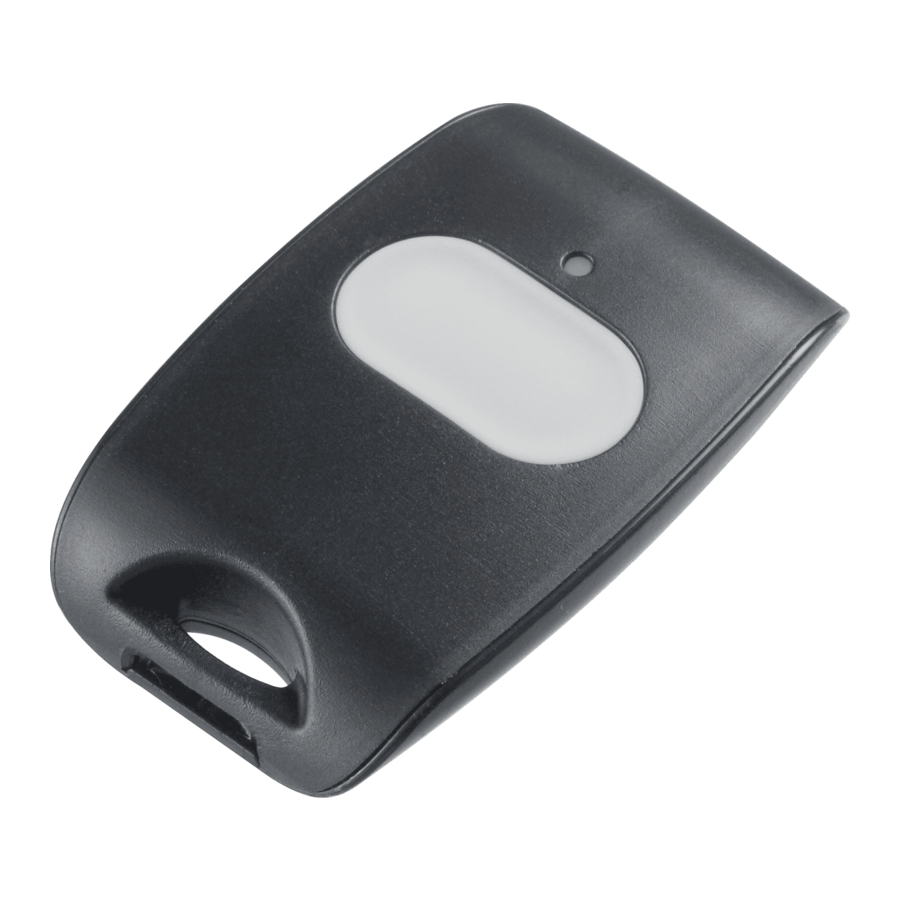

Le PG9938/PG8938/PG4938 est un bouton panique. La confirmation d'une transmission réussie est indiquée par le voyant LED.

Configuration de l'appareil

Enrôlement

Reportez-vous au Manuel d'installation de l'hôte PowerSeries Neo ou au Manuel de référence iotega pour la procédure d'enrôlement.

Configuration

L'option programmable suivante est disponible :

Supervision - Par défaut [DÉSACTIVÉE]
Active la supervision de l'appareil.

Assemblage

Fixation à une agrafe de ceinture

1. Faites glisser l'appareil dans le support jusqu'à ce que vous le sentiez s'enclencher solidement à l'intérieur.
2. Pour fixer l'agrafe de ceinture, faites-la glisser sur les rails à l'arrière du support.

Montage

1. Alignez le support sur un mur, face vers le haut, comme illustré.
2. À l'aide de deux vis #4 5/8" et de chevilles murales appropriées, fixez le support au mur.

3. Faites glisser l'appareil dans le support jusqu'à ce que vous le sentiez s'enclencher solidement à l'intérieur.
4. Pour retirer l'appareil du support, pincez les attaches.

Entretien

Les modifications apportées à cet appareil non expressément approuvées par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à l'utiliser.

Remplacement de la pile

La pile requise est une CR2032 Lithium 3V, fabriquée par VARTA ou Energizer, et achetée auprès d'un fournisseur agréé DSC. Lorsque ce bouton panique n'est plus utilisé, retirez la pile et jetez-les séparément. Apportez les appareils électriques aux points de collecte locaux pour les déchets d'équipements électriques et électroniques. Les piles sont nocives pour l'environnement, veuillez aider à protéger l'environnement des risques pour la santé.

Remplacez la pile au moins une fois tous les 5 ans, ou lorsque la LED clignote lors de la transmission.

La polarité de la pile doit être respectée. Une manipulation incorrecte des piles au lithium peut entraîner une production de chaleur, une explosion ou un incendie, ce qui peut provoquer des blessures corporelles.

Remplacez uniquement par le même type ou un type équivalent recommandé par le fabricant. Gardez hors de portée des jeunes enfants. En cas d'ingestion de piles, consultez immédiatement un médecin. N'essayez pas de recharger ces piles. L'élimination des piles usagées doit être effectuée conformément aux réglementations de récupération et de recyclage des déchets de votre région.

Pour remplacer la pile :

1. Insérez une pièce de monnaie dans la fente située au bas de l'unité et tournez pour l'ouvrir.
   REMARQUE : Assurez-vous que le coussinet élastique à l'intérieur du couvercle reste en place. Remettez-le en place s'il tombe.
2. Extrayez l'ancienne pile de son support et remplacez-la par une nouvelle pile recommandée. Assurez-vous que le côté plus de la pile est orienté vers le haut, en respectant la polarité correcte.

3. Testez l'appareil en appuyant sur le bouton. Le voyant LED doit s'allumer.
4. Remettez le couvercle en toute sécurité, en vérifiant qu'il s'enclenche.

Nettoyage

Les abrasifs de toute sorte et les solvants tels que le kérosène, l'acétone ou le diluant ne doivent pas être utilisés.

Nettoyez la clé sans fil uniquement avec un chiffon doux ou une éponge légèrement humidifiée avec un mélange d'eau et de détergent doux. Essuyez immédiatement.

Test

Testez toujours le système au moins une fois par an.

1. Assurez-vous que l'appareil est enrôlé dans le système.
2. Mettez le système d'alarme en mode Test de placement.
3. Tenez-vous à 3 m (10 pi) du panneau de contrôle et appuyez sur le bouton. Vérifiez que la LED de transmission s'allume et que le panneau de contrôle répond comme programmé.
4. Actionnez le pendentif depuis divers emplacements dans la zone couverte par le récepteur pour déterminer les zones "mortes", où la transmission est bloquée par les murs et les grands objets, ou affectée par les matériaux de construction.

REMARQUE : Si les zones mortes/marginales posent problème, le déplacement du récepteur peut améliorer les performances.

Spécifications

Bande de fréquence (MHz) : Homologué CE PG4938: 433- 434.72MHz; homologué CE PG8938: 868-869.15MHz; homologué FCC/IC/UL/ ULC PG9938: 912-919.185MHz

Protocole de communication : PowerG

Type de pile : Pour les installations homologuées UL/ULC, utilisez uniquement une pile au lithium Varta ou Energizer 3V CR-2032 de qualité grand public. 230mA

Autonomie de la pile : 5 ans (non vérifié par UL/ULC)

Courant de repos : 3μA

Seuil de pile faible : 2.05 V

Remarque : Si la transmission est toujours possible malgré l'état de la pile, l'unité enverra un signal de pile faible au panneau de contrôle.

Plage de température : -10°C à +55°C (UL/ULC a uniquement vérifié la plage de 0º à 49ºC)

Humidité : jusqu'à max. 93% HR, sans condensation

Dimensions (LxlxP) : 53 x 33 x 11 mm (2.1 x 1.3 x 0.43 in)

Poids : 15 g (0.5 oz)

Poids (pile incluse) : 20 g (0.7 oz)

Remarque : À utiliser uniquement dans des endroits non dangereux. Cet équipement est conçu et homologué pour une utilisation dans des applications de systèmes de sécurité uniquement, et non pour des applications de signalisation de soins de santé ou de sécurité des personnes.

Récepteurs compatibles

Cet appareil peut être utilisé avec les panneaux et récepteurs DSC qui utilisent la technologie PowerG.

Pour les installations UL / ULC, utilisez ces appareils uniquement en conjonction avec les récepteurs sans fil DSC : WS900-19, WS900-29, HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 et PG9920. Après l'installation, vérifiez la fonctionnalité du produit en conjonction avec le récepteur compatible utilisé.

REMARQUE : Seuls les appareils fonctionnant dans la bande 912-919 MHz sont homologués UL/ULC.
