DSC PG9938, PG8938, PG4938 - Manual del Botón de Pánico PowerG

Seguridad

¡PELIGRO DE ASFIXIA!

Piezas pequeñas. El colgante y el clip para cinturón NO son para niños menores de 3 años.
No sumerja la llave inalámbrica en ningún líquido, ya que dañará los circuitos electrónicos.
Conserve este manual para futuras consultas.

Funcionamiento

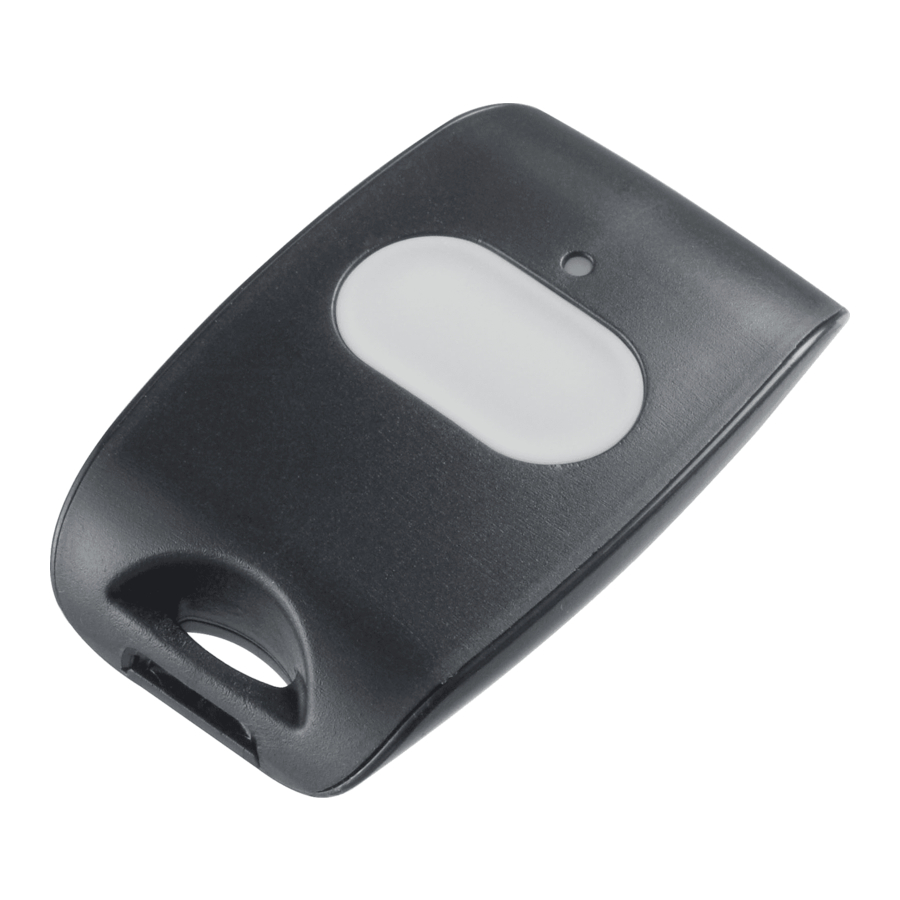

El PG9938/PG8938/PG4938 es un botón de pánico. La confirmación de una transmisión exitosa se indica mediante la luz LED.

Configuración del Dispositivo

Inscripción

Consulte el Manual de Instalación del Host PowerSeries Neo o el Manual de Referencia de iotega para el procedimiento de inscripción.

Configuración

La siguiente opción programable está disponible:

Supervisión - Predeterminado [OFF]
Permite la supervisión del dispositivo.

Montaje

Cómo sujetar a un clip para cinturón

1. Deslice el dispositivo en el soporte hasta que sienta que encaja de forma segura en el interior.
2. Para sujetar el clip para cinturón, deslícelo sobre los rieles en la parte posterior del soporte.

Montaje

1. Alinee el soporte en una pared mirando hacia arriba como se ilustra.
2. Usando dos tornillos #4 de 5/8" y anclajes de pared apropiados, asegure el soporte a la pared.

3. Deslice el dispositivo en el soporte hasta que sienta que encaja de forma segura en el interior.
4. Para quitar el dispositivo del soporte, pellizque los broches.

Mantenimiento

Las modificaciones a este dispositivo no aprobadas expresamente por la parte responsable del cumplimiento pueden anular la autoridad del usuario para operarlo.

Reemplazo de la Batería

La batería requerida es CR2032 Lithium 3V, fabricada por VARTA o Energizer, comprada a un proveedor aprobado por DSC. Cuando este botón de pánico esté fuera de uso, retire la batería y deséchela por separado. Lleve los aparatos eléctricos a los puntos de recogida locales para residuos de aparatos eléctricos y electrónicos. Las baterías son perjudiciales para el medio ambiente, por favor, ayude a proteger el medio ambiente de los riesgos para la salud.

Reemplace la batería al menos una vez cada 5 años, o al observar que el LED parpadea al transmitir.

Se debe observar la polaridad de la batería. El manejo inadecuado de las baterías de litio puede provocar la generación de calor, explosión o incendio, lo que puede provocar lesiones personales.

Reemplace solo con el mismo tipo o equivalente recomendado por el fabricante. Mantener alejado de los niños pequeños. Si se tragan las baterías, consulte a un médico de inmediato. No intente recargar estas baterías. La eliminación de las baterías usadas debe realizarse de acuerdo con las normas de recuperación y reciclaje de residuos en su área.

Para reemplazar la batería:

1. Inserte una moneda en la ranura en la parte inferior de la unidad y gírela para abrirla.
   NOTA: Asegúrese de que la almohadilla elástica dentro de la cubierta permanezca en su lugar. Vuelva a colocarla en su lugar si se cae.
2. Extraiga la batería vieja de su soporte y reemplácela con una batería nueva recomendada. Asegúrese de que el lado positivo de la batería esté hacia arriba, alcanzando la polaridad correcta.

3. Pruebe el dispositivo presionando el botón. El indicador LED debería encenderse.
4. Vuelva a colocar la cubierta de forma segura, verificando que encaje en su lugar.

Limpieza

No se deben utilizar abrasivos de ningún tipo ni disolventes como queroseno, acetona o diluyente.

Limpie la llave inalámbrica solo con un paño suave o una esponja humedecida ligeramente con una mezcla de agua y detergente suave. Seque inmediatamente.

Prueba

Siempre pruebe el sistema al menos una vez al año.

1. Asegúrese de que el dispositivo esté inscrito en el sistema.
2. Ponga el sistema de alarma en modo de prueba de ubicación ("Placement Test mode").
3. Párese a 3 m (10 pies) del panel de control y presione el botón. Verifique que el LED de transmisión se encienda y que el panel de control responda según lo programado.
4. Opere el colgante desde varios lugares dentro del área cubierta por el receptor para determinar las ubicaciones "muertas", donde la transmisión está bloqueada por paredes y objetos grandes, o afectada por materiales estructurales.

NOTA: Si las zonas muertas/marginales son un problema, reubicar el receptor puede mejorar el rendimiento.

Especificaciones

Banda de Frecuencia (MHz): PG4938 con certificación CE: 433-434.72MHz; PG8938 con certificación CE: 868-869.15MHz; PG9938 con certificación FCC/IC/UL/ULC: 912-919.185MHz

Protocolo de Comunicación: PowerG

Tipo de batería: Para la instalación con certificación UL/ULC, utilice solo la batería de litio Varta o Energizer 3V CR-2032 de grado de consumo. 230mA

Vida útil esperada de la batería: 5 años (no verificado por UL/ULC)

Corriente de reposo: 3μA

Umbral de batería baja: 2.05 V

Nota: Si la transmisión aún es posible a pesar del estado de la batería, la unidad enviará una señal de batería baja al panel de control.

Rango de Temperatura: -10°C a +55°C (UL/ULC solo verificó el rango de 0º a 49ºC)

Humedad: hasta un máximo de 93% HR, sin condensación

Dimensiones (LxAxP): 53 x 33 x 11 mm (2.1 x 1.3 x 0.43 in)

Peso: 15 g (0.5 oz)

Peso (incluida la batería): 20 g (0.7 oz)

Nota: Para ser utilizado solo en lugares no peligrosos. Este equipo está diseñado y listado para su uso únicamente en aplicaciones de sistemas de seguridad, no para señalización de atención médica o aplicaciones de seguridad de vida.

Receptores Compatibles

Este dispositivo se puede utilizar con paneles y receptores DSC que utilizan la tecnología PowerG.

Para instalaciones UL/ULC, utilice este dispositivo solo en conjunto con los receptores inalámbricos DSC: WS900-19, WS900-29, HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 y PG9920. Después de la instalación, verifique la funcionalidad del producto en conjunto con el receptor compatible utilizado.

NOTA: Solo los dispositivos que operan en la banda de 912-919MHz están listados por UL/ULC.
