DSC PG9938, PG8938, PG4938 - Manuali i Butonit të Panikut PowerG

Siguria

RREZIK MBYTJEJE!

Pjesë të vogla. Varësja dhe kapëse e rripit NUK janë për fëmijët nën 3 vjeç.
Mos e zhysni çelësin pa tela në asnjë lëng pasi do të dëmtojë qarqet elektronike.
Mbajeni këtë manual për referencë të ardhshme.

Funksionimi

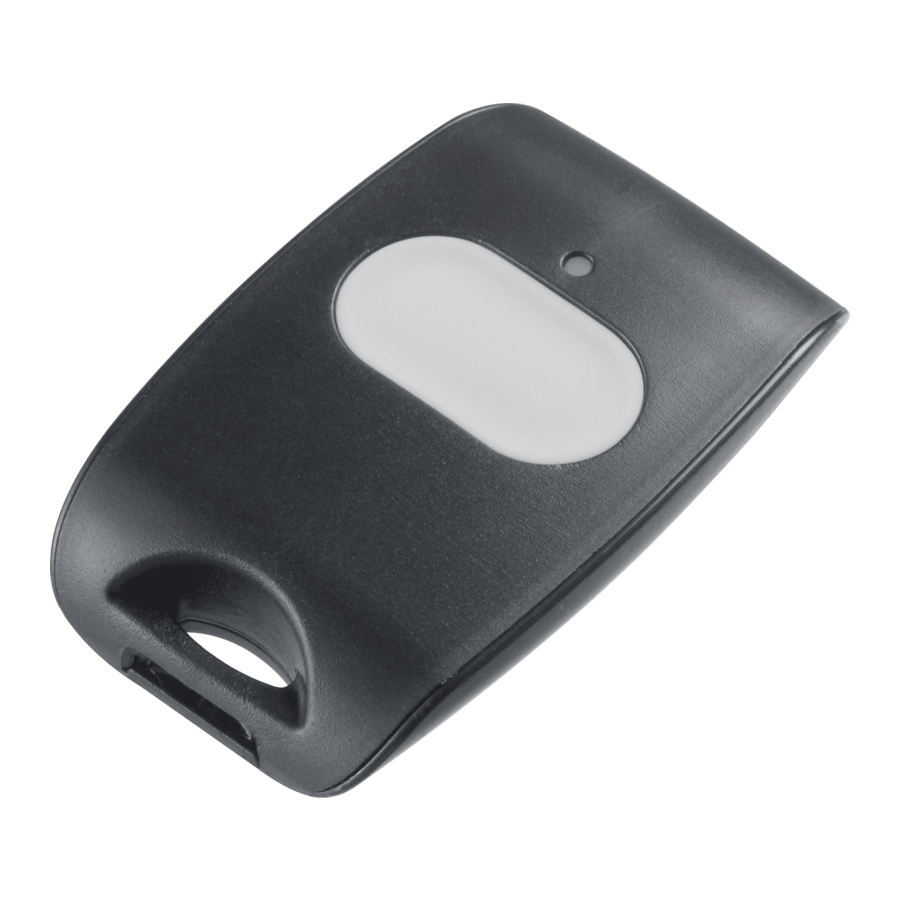

PG9938/PG8938/PG4938 është një buton paniku. Konfirmimi i një transmetimi të suksesshëm tregohet nga drita LED.

Konfigurimi i Pajisjes

Regjistrimi

Referojuni Manualit të Instalimit të Hostit PowerSeries Neo ose Manualit të Referencës iotega për procedurën e regjistrimit.

Konfigurimi

Opsioni i programueshëm i mëposhtëm është i disponueshëm:

Supervizimi - Parazgjedhur [OFF] (I fikur)
Aktivizon mbikëqyrjen e pajisjes.

Montimi

Bashkangjitja në një Kapëse Rripi

1. Rrëshqisni pajisjen në mbajtëse derisa ta ndjeni që fiksohet mirë brenda.
2. Për të bashkangjitur kapësen e rripit, rrëshqiteni atë në shinat në pjesën e pasme të mbajtëses.

Montimi

1. Rreshtoni mbajtësen në një mur me fytyrë lart siç ilustrohet.
2. Duke përdorur dy vida #4 5/8" dhe spiranca muri të përshtatshme, siguroni mbajtësen në mur.

3. Rrëshqisni pajisjen në mbajtëse derisa ta ndjeni që fiksohet mirë brenda.
4. Për të hequr pajisjen nga mbajtësja, shtrëngoni kapëset.

Mirëmbajtja

Modifikimet në këtë pajisje që nuk janë miratuar shprehimisht nga pala përgjegjëse për pajtueshmërinë mund të shfuqizojnë autoritetin e përdoruesit për ta përdorur atë.

Zëvendësimi i Baterisë

Bateria e kërkuar është CR2032 Lithium 3V, prodhuar nga VARTA ose Energizer, e blerë nga një furnizues i miratuar nga DSC. Kur ky buton paniku nuk është në përdorim, hiqni baterinë dhe hidhni ato veçmas. Sillni pajisjet elektrike në pikat lokale të grumbullimit për mbetjet e pajisjeve elektrike dhe elektronike. Bateritë janë të dëmshme për mjedisin, ju lutemi ndihmoni në mbrojtjen e mjedisit nga rreziqet shëndetësore.

Zëvendësoni baterinë të paktën një herë në 5 vjet, ose kur vëreni se LED-i pulson kur transmeton.

Polariteti i baterisë duhet të respektohet. Trajtimi i pahijshëm i baterive litium mund të rezultojë në gjenerimin e nxehtësisë, shpërthimin ose zjarrin, gjë që mund të çojë në lëndime personale.

Zëvendësoni vetëm me të njëjtin ose ekuivalentin e rekomanduar nga prodhuesi. Mbajeni larg fëmijëve të vegjël. Nëse bateritë gëlltiten, shihni menjëherë një mjek. Mos u përpiqni t'i rikarikoni këto bateri. Asgjësimi i baterive të përdorura duhet të bëhet në përputhje me rregulloret e rikuperimit dhe riciklimit të mbetjeve në zonën tuaj.

Për të zëvendësuar baterinë:

1. Futni një monedhë në folenë në fund të njësisë dhe rrotullojeni për ta hapur.
   SHËNIM: Sigurohuni që jastëku elastik brenda kapakut të qëndrojë në vend. Kthejeni në vend nëse bie.
2. Nxirrni baterinë e vjetër nga mbajtësja e saj dhe zëvendësojeni me një bateri të re të rekomanduar. Sigurohuni që ana plus e baterisë të jetë lart, duke arritur polaritetin e saktë.

3. Testoni pajisjen duke shtypur butonin. Treguesi LED duhet të ndriçojë.
4. Zëvendësoni kapakun në mënyrë të sigurt, duke verifikuar që mbyllet me kërcitje.

Pastrimi

Nuk duhet të përdoren gërryes të çdo lloji dhe tretës si vajguri, acetoni ose hollues.

Pastroni çelësin pa tela vetëm me një leckë të butë ose sfungjer të lagur lehtë me një përzierje uji dhe detergjenti të butë. Fshijeni menjëherë të thatë.

Testimi

Gjithmonë testoni sistemin të paktën një herë në vit.

1. Sigurohuni që pajisja të jetë e regjistruar në sistem.
2. Vendoseni sistemin e alarmit në modalitetin e Testit të Vendosjes.
3. Qëndroni 3 m (10 ft) larg panelit të kontrollit dhe shtypni butonin. Verifikoni që LED-i i transmetimit ndizet dhe paneli i kontrollit përgjigjet siç është programuar.
4. Përdorni varësen nga vende të ndryshme brenda zonës së mbuluar nga marrësi për të përcaktuar vendet "e vdekura", ku transmetimi bllokohet nga muret dhe objektet e mëdha, ose ndikohet nga materialet strukturore.

SHËNIM: Nëse zonat e vdekura/margjinale janë një problem, zhvendosja e marrësit mund të përmirësojë performancën.

Specifikimet

Brezi i Frekuencës (MHz): CE Listed PG4938: 433- 434.72MHz; CE listed PG8938: 868-869.15MHz; FCC/IC/UL/ ULC listed PG9938: 912-919.185MHz

Protokolli i Komunikimit: PowerG

Lloji i baterisë: Për instalimin e listuar UL/ULC përdorni vetëm bateri litium Varta ose Energizer 3V CR-2032 të klasit konsumator. 230mA

Jetëgjatësia e Baterisë: 5 vjet (nuk është verifikuar nga UL/ULC)

Rryma e Qetë: 3μA

Pragu i Baterisë së Ulët: 2.05 V

Shënim: Nëse transmetimi është ende i mundur pavarësisht nga gjendja e baterisë, njësia do të dërgojë një sinjal të ulët të baterisë në panelin e kontrollit.

Gama e Temperaturës: -10°C deri në +55°C (UL/ULC verifikoi vetëm gamën 0º deri në 49ºC)

Lagështia: deri në max. 93%RH, jo-kondensuese

Përmasat (GxGxL): 53 x 33 x 11 mm (2.1 x 1.3 x 0.43 in)

Pesha: 15 g (0.5 oz)

Pesha (përfshirë baterinë): 20 g (0.7 oz)

Shënim: Për t'u përdorur vetëm në vende jo të rrezikshme. Ky pajisje është projektuar dhe listuar për përdorim vetëm në aplikime të sistemit të sigurisë, jo për sinjalizimin e kujdesit shëndetësor ose aplikimet e sigurisë së jetës.

Marrësit e Përputhshëm

Kjo pajisje mund të përdoret me panelet dhe marrësit DSC që përdorin teknologjinë PowerG.

Për instalimet UL / ULC përdorni këtë pajisje vetëm në lidhje me marrësit pa tela DSC: WS900-19, WS900-29, HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 dhe PG9920. Pas instalimit, verifikoni funksionalitetin e produktit në lidhje me marrësin e përputhshëm të përdorur.

SHËNIM: Vetëm pajisjet që funksionojnë në brezin 912-919MHz janë të listuara UL/ ULC.
