Manual do Botão de Pânico PowerG DSC PG9938, PG8938, PG4938

Segurança

PERIGO DE ASFIXIA!

Peças pequenas. O pendente e o clipe de cinto NÃO são para crianças com menos de 3 anos.
Não submerja a chave sem fios em qualquer líquido, pois isso danificará os circuitos eletrónicos.
Guarde este manual para referência futura.

Operação

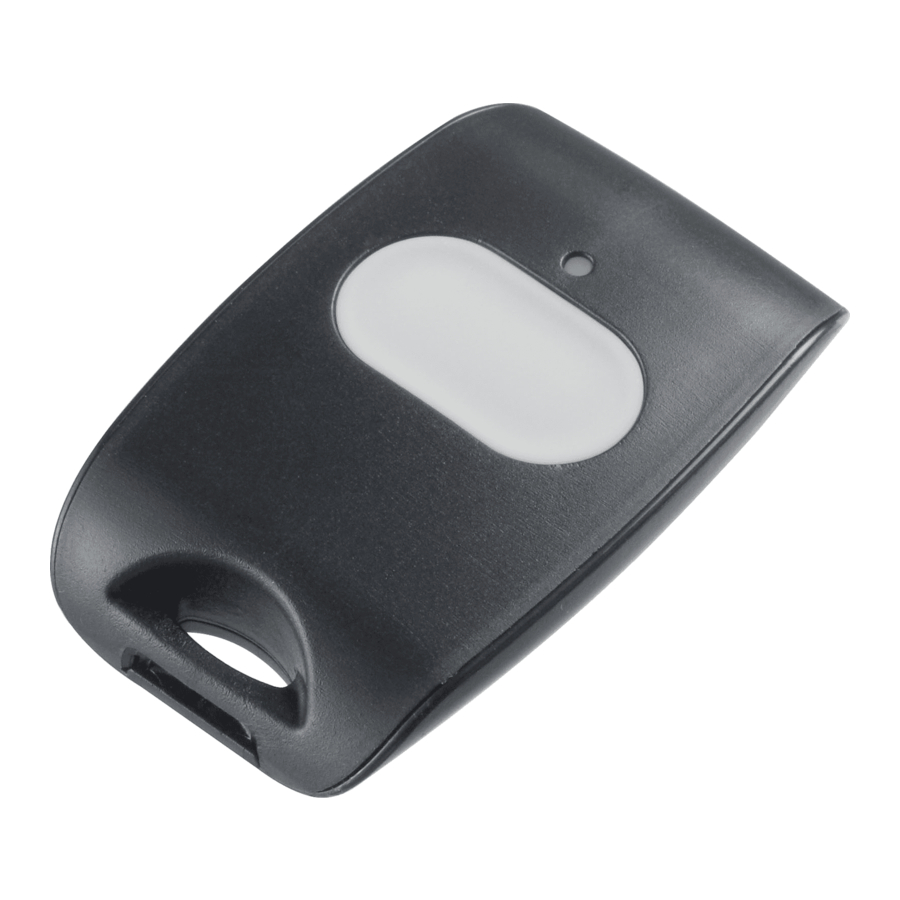

O PG9938/PG8938/PG4938 é um botão de pânico. A confirmação de uma transmissão bem-sucedida é indicada pela luz LED.

Configuração do Dispositivo

Registo

Consulte o Manual de Instalação do Host PowerSeries Neo ou o Manual de Referência do iotega para o procedimento de registo.

Configuração

A seguinte opção programável está disponível:

Supervisão - Predefinição [DESLIGADO]
Ativa a supervisão do dispositivo.

Montagem

Fixação a um Clipe de Cinto

1. Deslize o dispositivo para dentro do suporte até sentir que encaixa firmemente no interior.
2. Para fixar o clipe de cinto, deslize-o para os carris na parte traseira do suporte.

Montagem

1. Alinhe o suporte numa parede virado para cima, conforme ilustrado.
2. Usando dois parafusos #4 de 5/8" e buchas de parede apropriadas, fixe o suporte à parede.

3. Deslize o dispositivo para dentro do suporte até sentir que encaixa firmemente no interior.
4. Para remover o dispositivo do suporte, aperte os fechos.

Manutenção

Modificações a este dispositivo não expressamente aprovadas pela parte responsável pela conformidade podem anular a autoridade do utilizador para o operar.

Substituição da Bateria

A bateria necessária é CR2032 Lithium 3V, fabricada pela VARTA ou Energizer, comprada a um fornecedor aprovado pela DSC. Quando este botão de pânico não estiver em uso, remova a bateria e descarte-as separadamente. Leve os aparelhos elétricos aos pontos de recolha locais para resíduos de equipamentos elétricos e eletrónicos. As baterias são prejudiciais ao meio ambiente, por favor, ajude a proteger o meio ambiente dos riscos para a saúde.

Substitua a bateria pelo menos uma vez a cada 5 anos, ou ao observar que o LED pisca ao transmitir.

A polaridade da bateria deve ser observada. O manuseamento inadequado de baterias de lítio pode resultar em geração de calor, explosão ou incêndio, o que pode levar a lesões pessoais.

Substitua apenas pelo mesmo tipo ou equivalente recomendado pelo fabricante. Mantenha afastado de crianças pequenas. Se as baterias forem engolidas, consulte imediatamente um médico. Não tente recarregar estas baterias. O descarte de baterias usadas deve ser feito de acordo com os regulamentos de recuperação e reciclagem de resíduos na sua área.

Para substituir a bateria:

1. Insira uma moeda na ranhura na parte inferior da unidade e rode-a para abrir.
   NOTA: Certifique-se de que a almofada elástica dentro da tampa permanece no lugar. Coloque-a de volta no lugar se cair.
2. Extraia a bateria antiga do seu suporte e substitua-a por uma nova bateria recomendada. Certifique-se de que o lado positivo da bateria está virado para cima, atingindo a polaridade correta.

3. Teste o dispositivo pressionando o botão. O indicador LED deve acender.
4. Recoloque a tampa com segurança, verificando se encaixa no fecho.

Limpeza

Não devem ser usados abrasivos de qualquer tipo e solventes como querosene, acetona ou diluente.

Limpe a chave sem fios apenas com um pano macio ou esponja levemente humedecida com uma mistura de água e detergente suave. Seque imediatamente.

Teste

Teste sempre o sistema pelo menos uma vez por ano.

1. Certifique-se de que o dispositivo está registado no sistema.
2. Coloque o sistema de alarme no modo "Placement Test" (Teste de Posicionamento).
3. Afaste-se 3 m (10 pés) do painel de controlo e pressione o botão. Verifique se o LED de transmissão acende e se o painel de controlo responde conforme programado.
4. Opere o pendente de vários locais dentro da área coberta pelo recetor para determinar locais "mortos", onde a transmissão é bloqueada por paredes e objetos grandes, ou afetada por materiais estruturais.

NOTA: Se as zonas mortas/marginais forem um problema, a mudança do recetor pode melhorar o desempenho.

Especificações

Banda de Frequência (MHz): Listado CE PG4938: 433- 434.72MHz; PG8938 listado CE: 868-869.15MHz; PG9938 listado FCC/IC/UL/ULC: 912-919.185MHz

Protocolo de Comunicação: PowerG

Tipo de bateria: Para instalação listada UL/ULC, use apenas bateria de lítio Varta ou Energizer 3V CR-2032 de nível de consumidor. 230mA

Expectativa de Vida da Bateria: 5 anos (não verificado por UL/ULC)

Corrente Quiescente: 3μA

Limite de Bateria Fraca: 2.05 V

Nota: Se a transmissão ainda for possível apesar da condição da bateria, a unidade enviará um sinal de bateria fraca para o painel de controlo.

Intervalo de Temperatura: -10°C a +55°C (UL/ULC apenas verificou o intervalo de 0º a 49ºC)

Humidade: até máx. 93%RH, sem condensação

Dimensões (CxLxA): 53 x 33 x 11 mm (2.1 x 1.3 x 0.43 in)

Peso: 15 g (0.5 oz)

Peso (incluindo bateria): 20 g (0.7 oz)

Nota: Para ser usado apenas em locais não perigosos. Este equipamento foi projetado e listado para uso apenas em aplicações de sistema de segurança, não para sinalização de cuidados de saúde ou aplicações de segurança de vida.

Recetores Compatíveis

Este dispositivo pode ser usado com painéis e recetores DSC que usam a tecnologia PowerG.

Para instalações UL / ULC, use este dispositivo apenas em conjunto com os recetores sem fios DSC: WS900-19, WS900-29, HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 e PG9920. Após a instalação, verifique a funcionalidade do produto em conjunto com o recetor compatível usado.

NOTA: Apenas os dispositivos que operam na banda de 912-919MHz são listados UL/ ULC.
