DSC PG9938, PG8938, PG4938 - PowerG pánikgomb használati útmutató

Biztonság

FULLADÁSVESZÉLY!

Apró alkatrészek. A medál és az övcsipesz NEM alkalmas 3 év alatti gyermekek számára.
Ne merítse a vezeték nélküli kulcsot semmilyen folyadékba, mert az károsítja az elektronikus áramköröket.
Őrizze meg ezt a kézikönyvet későbbi használatra.

Működés

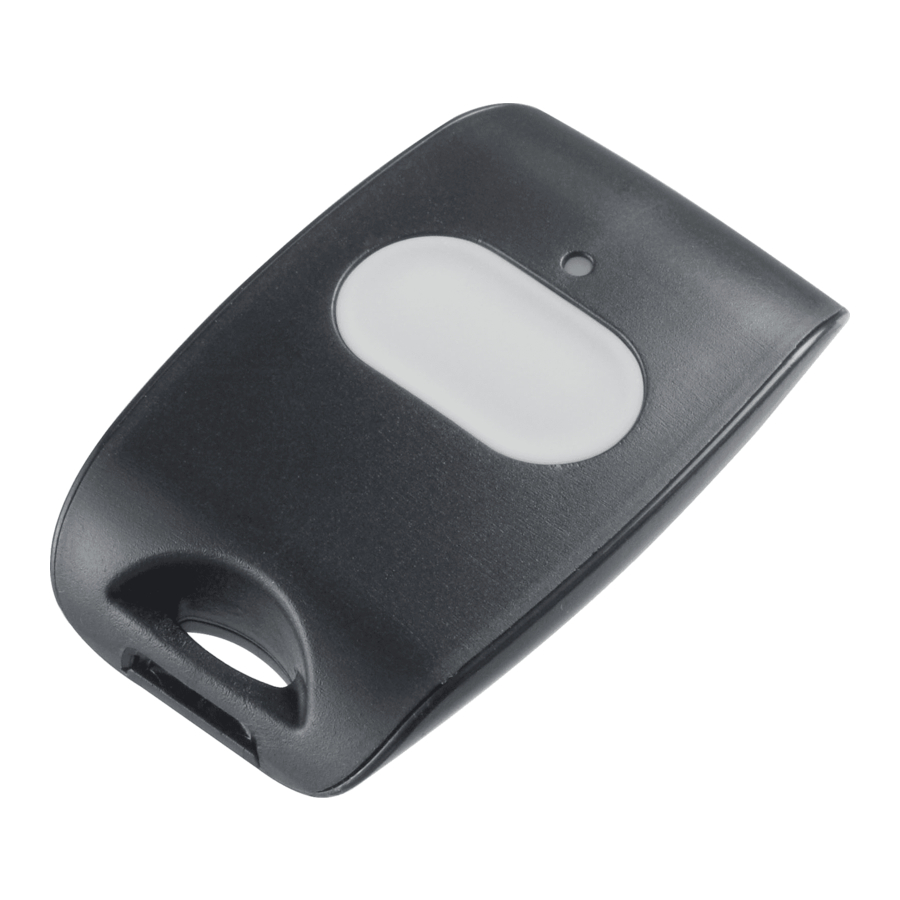

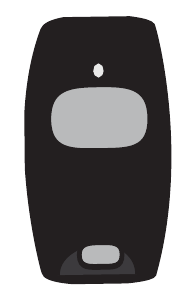

A PG9938/PG8938/PG4938 egy pánikgomb. A sikeres átvitel visszaigazolását a LED jelzőfény jelzi.

Eszköz beállítása

Regisztráció

A regisztrációs eljáráshoz olvassa el a PowerSeries Neo Host telepítési kézikönyvét vagy az iotega referencia kézikönyvét.

Konfiguráció

A következő programozható opció érhető el:

Felügyelet - Alapértelmezett [KI] (Supervision - Default [OFF])
Engedélyezi az eszköz felügyeletét.

Összeszerelés

Rögzítés övcsipeszhez

1. Csúsztassa az eszközt a tartóba, amíg nem érzi, hogy biztonságosan a helyére pattan.
2. Az övcsipesz rögzítéséhez csúsztassa a tartó hátulján lévő sínekre.

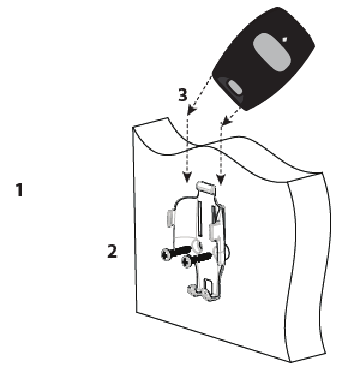

Szerelés

1. Igazítsa a tartót a falon felfelé, az ábra szerint.
2. Két #4 5/8"-os csavar és megfelelő fali horgonyok segítségével rögzítse a tartót a falhoz.

3. Csúsztassa az eszközt a tartóba, amíg nem érzi, hogy biztonságosan a helyére pattan.
4. Az eszköz eltávolításához a tartóból nyomja össze a kapcsokat.

Karbantartás

Az eszközön végzett olyan módosítások, amelyeket a megfelelőségért felelős fél kifejezetten nem hagyott jóvá, érvényteleníthetik a felhasználó jogosultságát a használatára.

Az akkumulátor cseréje

A szükséges akkumulátor CR2032 Lithium 3V, amelyet a VARTA vagy az Energizer gyárt, és amelyet egy DSC által jóváhagyott szállítótól vásároltak. Ha ezt a pánikgombot nem használja, vegye ki az akkumulátort, és külön helyezze el őket. Vigye az elektromos készülékeket a helyi gyűjtőhelyekre az elektromos és elektronikus berendezések hulladékai számára. Az akkumulátorok károsak a környezetre, kérjük, segítsen megvédeni a környezetet az egészségügyi kockázatoktól.

Cserélje ki az akkumulátort legalább 5 évente egyszer, vagy ha azt tapasztalja, hogy a LED villog az átvitel során.

Az akkumulátor polaritását be kell tartani. A lítium akkumulátorok helytelen kezelése hőtermelést, robbanást vagy tüzet okozhat, ami személyi sérülésekhez vezethet.

Csak a gyártó által ajánlott azonos vagy azzal egyenértékű típusra cserélje. Tartsa távol a kisgyermekektől. Ha az akkumulátort lenyeli, azonnal forduljon orvoshoz. Ne próbálja meg újratölteni ezeket az akkumulátorokat. A használt akkumulátorok ártalmatlanítását a hulladékhasznosítási és újrahasznosítási előírásoknak megfelelően kell elvégezni az Ön területén.

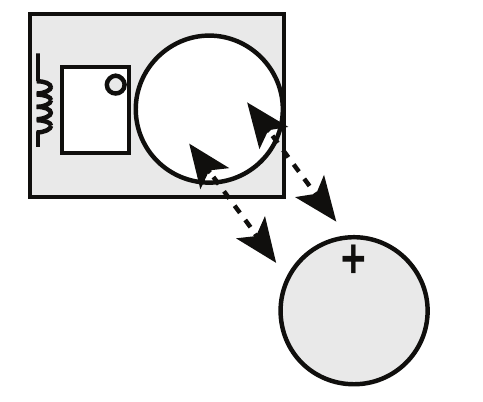

Az akkumulátor cseréjéhez:

1. Helyezzen egy érmét a készülék alján lévő nyílásba, és csavarja ki.
   MEGJEGYZÉS: Győződjön meg arról, hogy a fedélen belüli rugalmas párna a helyén marad. Tegye vissza a helyére, ha leesik.
2. Vegye ki a régi akkumulátort a tartójából, és cserélje ki egy ajánlott új akkumulátorra. Győződjön meg arról, hogy az akkumulátor plusz oldala felfelé néz, a helyes polaritás elérése érdekében.

3. Tesztelje az eszközt a gomb megnyomásával. A LED jelzőfénynek világítania kell.
4. Helyezze vissza a fedelet biztonságosan, ellenőrizve, hogy a helyére pattan-e.

Tisztítás

Semmilyen súrolószert és oldószert, például petróleumot, acetont vagy hígítót nem szabad használni.

A vezeték nélküli kulcsot csak puha ruhával vagy szivaccsal tisztítsa, amelyet enyhén megnedvesített vízzel és enyhe mosószerrel. Azonnal törölje szárazra.

Tesztelés

A rendszert mindig tesztelje legalább évente egyszer.

1. Győződjön meg arról, hogy az eszköz regisztrálva van a rendszerben.
2. Állítsa a riasztórendszert Elhelyezési teszt (Placement Test) üzemmódba.
3. Álljon 3 m-re (10 láb) a központtól, és nyomja meg a gombot. Ellenőrizze, hogy az átviteli LED világít-e, és a központ a programozásnak megfelelően reagál-e.
4. Működtesse a medált a vevő által lefedett terület különböző pontjairól, hogy meghatározza a "holt" helyeket, ahol az átvitelt falak és nagy tárgyak akadályozzák, vagy szerkezeti anyagok befolyásolják.

MEGJEGYZÉS: Ha a holt/marginális zónák problémát jelentenek, a vevő áthelyezése javíthatja a teljesítményt.

Műszaki adatok

Frekvenciasáv (MHz): CE Listed PG4938: 433- 434.72MHz; CE listed PG8938: 868-869.15MHz; FCC/IC/UL/ ULC listed PG9938: 912-919.185MHz

Kommunikációs protokoll: PowerG

Akkumulátor típusa: UL/ULC listás telepítéshez csak Varta vagy Energizer 3V CR-2032 lítium akkumulátor fogyasztói minőségű. 230mA

Akkumulátor élettartamának várható ideje: 5 év (az UL/ULC nem ellenőrizte)

Nyugalmi áram: 3μA

Alacsony akkumulátor küszöbértéke: 2.05 V

Megjegyzés: Ha az átvitel az akkumulátor állapota ellenére is lehetséges, az egység alacsony akkumulátor jelzést küld a központnak.

Hőmérséklet tartomány: -10°C és +55°C között (az UL/ULC csak a 0º és 49ºC közötti tartományt ellenőrizte)

Páratartalom: max. 93%RH-ig, nem lecsapódó

Méretek (HxSzxM): 53 x 33 x 11 mm (2.1 x 1.3 x 0.43 in)

Súly: 15 g (0.5 oz)

Súly (akkumulátorral együtt): 20 g (0.7 oz)

Megjegyzés: Csak nem veszélyes helyeken használható. Ezt a berendezést kizárólag biztonsági rendszer alkalmazásokban való használatra tervezték és jegyezték be, nem egészségügyi jelzésre vagy életvédelmi alkalmazásokra.

Kompatibilis vevők

Ez az eszköz használható a PowerG technológiát használó DSC panelekkel és vevőkkel.

UL / ULC telepítésekhez csak ezeket az eszközöket használja a következő DSC vezeték nélküli vevőkkel együtt: WS900-19, WS900-29, HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 és PG9920. A telepítés után ellenőrizze a termék működését a használt kompatibilis vevővel együtt.

MEGJEGYZÉS: Csak a 912-919MHz sávban működő eszközök rendelkeznek UL/ ULC listával.
