DSC PG9938, PG8938, PG4938 - PowerG Paniikkipainikkeen käyttöohje

Turvallisuus

TUKKEHTUMISVAARA!

Pieniä osia. Riipus ja vyöklipsi EIVÄT ole tarkoitettu alle 3-vuotiaille lapsille.
Älä upota langatonta avainta mihinkään nesteeseen, koska se vahingoittaa elektronisia piirejä.
Säilytä tämä käyttöohje myöhempää tarvetta varten.

Käyttö

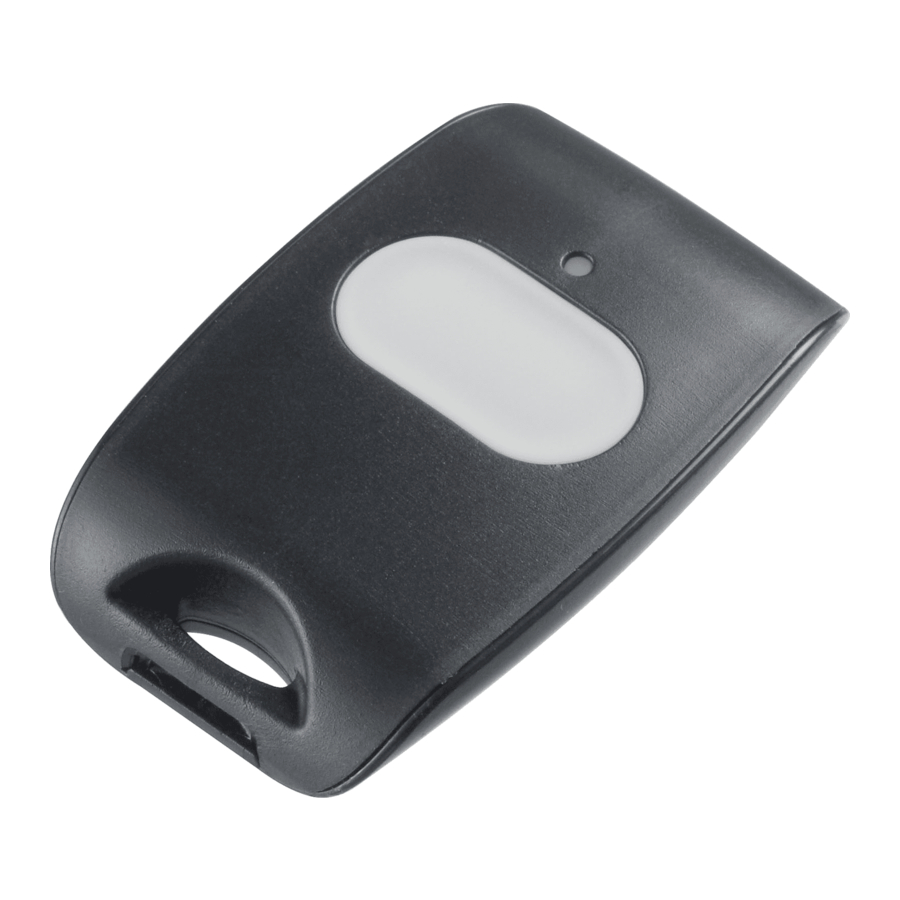

PG9938/PG8938/PG4938 on paniikkipainike. Onnistuneen lähetyksen vahvistus ilmaistaan LED-valolla.

Laitteen asennus

Rekisteröinti

Katso PowerSeries Neo Host -asennusohjeesta tai iotega-viiteoppaasta rekisteröintimenettely.

Konfiguraatio

Seuraava ohjelmoitava asetus on käytettävissä:

Valvonta - Oletus [OFF] (Päällä/Pois)
Mahdollistaa laitteen valvonnan.

Kokoaminen

Kiinnittäminen vyöklipsiin

1. Liu'uta laite pidikkeeseen, kunnes tunnet sen napsahtavan tukevasti sisään.
2. Kiinnitä vyöklipsi liu'uttamalla se pidikkeen takana oleviin kiskoihin.

Asennus

1. Kohdista pidike seinälle ylöspäin kuvan mukaisesti.
2. Kiinnitä pidike seinään kahdella #4 5/8" ruuvilla ja sopivilla seinäankkureilla.

3. Liu'uta laite pidikkeeseen, kunnes tunnet sen napsahtavan tukevasti sisään.
4. Irrota laite pidikkeestä puristamalla kiinnikkeitä.

Huolto

Muutokset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava osapuoli ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää sitä.

Pariston vaihto

Vaadittu paristo on CR2032 Lithium 3V, valmistaja VARTA tai Energizer, ostettu DSC:n hyväksymältä toimittajalta. Kun tätä paniikkipainiketta ei käytetä, poista paristo ja hävitä ne erikseen. Vie sähkölaitteet paikallisiin sähkö- ja elektroniikkalaiteromun keräyspisteisiin. Paristot ovat haitallisia ympäristölle, auta suojelemaan ympäristöä terveysriskeiltä.

Vaihda paristo vähintään kerran 5 vuoden välein tai kun havaitset, että LED-valo välkkyy lähetyksen aikana.

Pariston napaisuus on huomioitava. Litiumparistojen virheellinen käsittely voi aiheuttaa lämmön muodostumista, räjähdyksen tai tulipalon, mikä voi johtaa henkilövahinkoihin.

Vaihda vain valmistajan suosittelemaan samaan tai vastaavaan tyyppiin. Pidä poissa pienten lasten ulottuvilta. Jos paristoja niellään, hakeudu välittömästi lääkäriin. Älä yritä ladata näitä paristoja. Käytettyjen paristojen hävittäminen on tehtävä alueesi jätteen talteenotto- ja kierrätysmääräysten mukaisesti.

Pariston vaihtaminen:

1. Työnnä kolikko yksikön pohjassa olevaan aukkoon ja kierrä se auki.
   HUOMAUTUS: Varmista, että kannen sisällä oleva elastinen tyyny pysyy paikallaan. Laita se takaisin paikalleen, jos se putoaa.
2. Irrota vanha paristo pidikkeestään ja vaihda se suositeltuun uuteen paristoon. Varmista, että pariston pluspuoli on ylöspäin, jotta napaisuus on oikea.

3. Testaa laite painamalla painiketta. LED-merkkivalon pitäisi syttyä.
4. Aseta kansi takaisin tiukasti paikalleen ja varmista, että se napsahtaa kiinni.

Puhdistus

Minkäänlaisia ​​hankaavia aineita ja liuottimia, kuten petrolia, asetonia tai tinneriä, ei saa käyttää.

Puhdista langaton avain vain pehmeällä liinalla tai sienellä, joka on kevyesti kostutettu vesi- ja miedon pesuaineen seoksella. Pyyhi heti kuivaksi.

Testaus

Testaa järjestelmä aina vähintään kerran vuodessa.

1. Varmista, että laite on rekisteröity järjestelmään.
2. Aseta hälytysjärjestelmä Placement Test (Sijoittelutesti) -tilaan.
3. Seiso 3 metrin (10 jalan) päässä ohjauspaneelista ja paina painiketta. Varmista, että lähetys-LED syttyy ja ohjauspaneeli reagoi ohjelmoidusti.
4. Käytä riipusta eri paikoista vastaanottimen peittoalueella määrittääksesi "kuolleet" paikat, joissa seinät ja suuret esineet estävät lähetyksen tai joihin rakennemateriaalit vaikuttavat.

HUOMAUTUS: Jos kuolleet/marginaaliset vyöhykkeet ovat ongelma, vastaanottimen siirtäminen voi parantaa suorituskykyä.

Tekniset tiedot

Taajuusalue (MHz): CE-merkitty PG4938: 433-434.72MHz; CE-merkitty PG8938: 868-869.15MHz; FCC/IC/UL/ULC-merkitty PG9938: 912-919.185MHz

Viestintäprotokolla: PowerG

Paristotyyppi: UL/ULC-luettelossa olevassa asennuksessa käytä vain Varta- tai Energizer 3V CR-2032 litiumparistoa, kuluttajalaatu. 230mA

Pariston odotettavissa oleva käyttöikä: 5 vuotta (UL/ULC ei ole vahvistanut)

Lepovirta: 3μA

Alhaisen paristovarauksen kynnys: 2.05 V

Huomautus: Jos lähetys on edelleen mahdollista pariston tilasta huolimatta, yksikkö lähettää alhaisen paristovarauksen signaalin ohjauspaneeliin.

Lämpötila-alue: -10°C - +55°C (UL/ULC on vahvistanut vain alueen 0º - 49ºC)

Kosteus: enintään 93 % RH, ei tiivistyvä

Mitat (PxLxS): 53 x 33 x 11 mm (2.1 x 1.3 x 0.43 tuumaa)

Paino: 15 g (0.5 oz)

Paino (sisältää pariston): 20 g (0.7 oz)

Huomautus: Käytettävä vain vaarattomissa paikoissa. Tämä laite on suunniteltu ja luetteloitu käytettäväksi vain turvajärjestelmäsovelluksissa, ei terveydenhuollon signaloinnissa tai hengenpelastussovelluksissa.

Yhteensopivat vastaanottimet

Tätä laitetta voidaan käyttää DSC-paneelien ja -vastaanottimien kanssa, jotka käyttävät PowerG-tekniikkaa.

UL/ULC-asennuksissa käytä näitä laitteita vain yhdessä DSC:n langattomien vastaanottimien kanssa: WS900-19, WS900-29, HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 ja PG9920. Tarkista asennuksen jälkeen tuotteen toimivuus käytetyn yhteensopivan vastaanottimen kanssa.

HUOMAUTUS: Vain taajuusalueella 912-919MHz toimivat laitteet ovat UL/ULC-luettelossa.
