DSC PG9938, PG8938, PG4938 - PowerG Manuál pre panické tlačidlo

Bezpečnosť

NEBEZPEČENSTVO UDUSENIA!

Malé časti. Prívesok a spona na opasok NIE SÚ určené pre deti do 3 rokov.
Neponárajte bezdrôtový kľúč do žiadnej kvapaliny, pretože by to poškodilo elektronické obvody.
Uschovajte si tento manuál pre budúce použitie.

Prevádzka

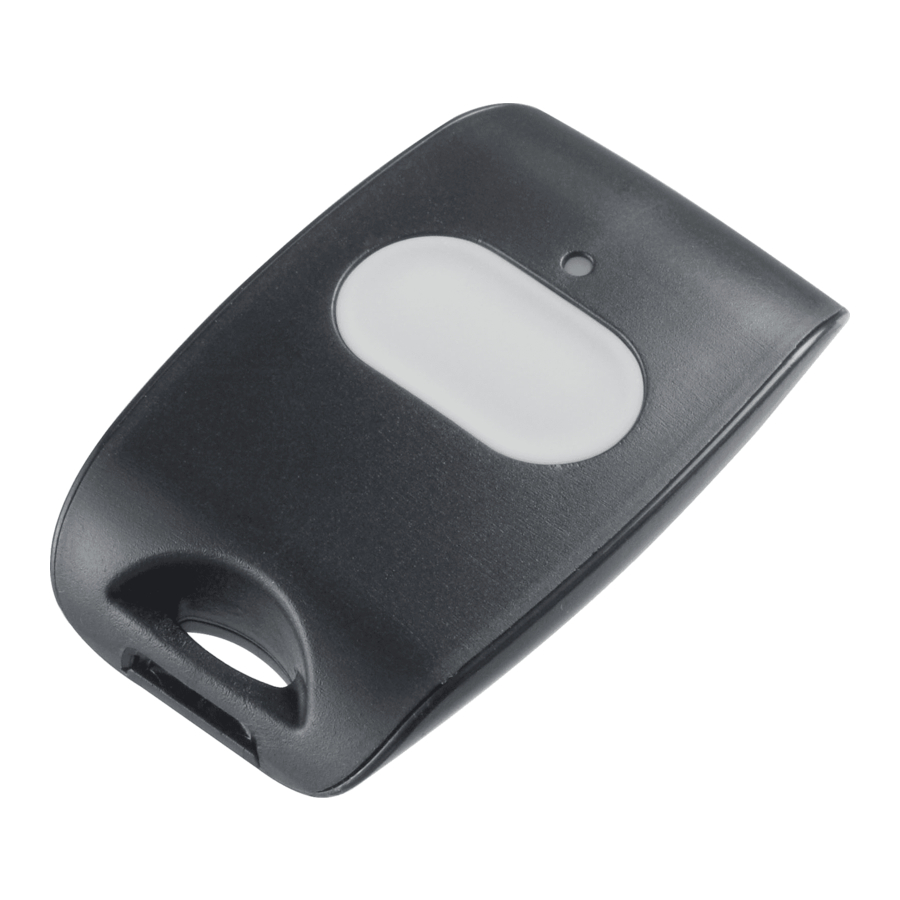

PG9938/PG8938/PG4938 je panické tlačidlo. Potvrdenie úspešného prenosu je indikované LED svetlom.

Nastavenie zariadenia

Registrácia

Postup registrácie nájdete v inštalačnom manuáli PowerSeries Neo Host alebo v referenčnom manuáli iotega.

Konfigurácia

K dispozícii je nasledujúca programovateľná možnosť:

Dohľad - Predvolené [VYPNUTÉ]
Umožňuje dohľad nad zariadením.

Montáž

Pripevnenie na sponu na opasok

1. Zasuňte zariadenie do držiaka, kým neucítite, že bezpečne zapadlo dovnútra.
2. Ak chcete pripevniť sponu na opasok, zasuňte ju na lišty na zadnej strane držiaka.

Montáž

1. Zarovnajte držiak na stene smerom nahor, ako je znázornené na obrázku.
2. Pomocou dvoch skrutiek #4 5/8" a vhodných nástenných kotiev pripevnite držiak na stenu.

3. Zasuňte zariadenie do držiaka, kým neucítite, že bezpečne zapadlo dovnútra.
4. Ak chcete zariadenie vybrať z držiaka, stlačte spony.

Údržba

Úpravy tohto zariadenia, ktoré nie sú výslovne schválené stranou zodpovednou za dodržiavanie predpisov, môžu zrušiť oprávnenie používateľa na jeho prevádzku.

Výmena batérie

Požadovaná batéria je CR2032 Lithium 3V, vyrobená spoločnosťou VARTA alebo Energizer, zakúpená od dodávateľa schváleného spoločnosťou DSC. Keď sa toto panické tlačidlo nepoužíva, vyberte batériu a zlikvidujte ju oddelene. Elektrické spotrebiče odneste do miestnych zberných miest pre odpadové elektrické a elektronické zariadenia. Batérie sú škodlivé pre životné prostredie, pomôžte chrániť životné prostredie pred zdravotnými rizikami.

Batériu vymeňte aspoň raz za 5 rokov alebo keď spozorujete, že LED dióda bliká pri prenose.

Musí sa dodržiavať polarita batérie. Nesprávna manipulácia s lítiovými batériami môže viesť k tvorbe tepla, výbuchu alebo požiaru, čo môže viesť k zraneniu osôb.

Vymieňajte iba za rovnaký alebo ekvivalentný typ odporúčaný výrobcom. Uchovávajte mimo dosahu malých detí. Ak dôjde k prehltnutiu batérií, okamžite vyhľadajte lekára. Nepokúšajte sa tieto batérie dobíjať. Likvidácia použitých batérií sa musí vykonávať v súlade s predpismi o zhodnocovaní a recyklácii odpadu vo vašej oblasti.

Postup výmeny batérie:

1. Vložte mincu do otvoru na spodnej strane jednotky a otočením ju otvorte.
   POZNÁMKA: Uistite sa, že elastická podložka vo vnútri krytu zostáva na svojom mieste. Ak spadne, vráťte ju späť na miesto.
2. Vyberte starú batériu z držiaka a vymeňte ju za odporúčanú novú batériu. Uistite sa, že plusová strana batérie smeruje nahor, čím sa dosiahne správna polarita.

3. Otestujte zariadenie stlačením tlačidla. LED indikátor by sa mal rozsvietiť.
4. Bezpečne nasaďte kryt a overte, či zapadol.

Čistenie

Nesmie sa používať žiadne abrazívne prostriedky a rozpúšťadlá, ako je petrolej, acetón alebo riedidlo.

Bezdrôtový kľúč čistite iba mäkkou handričkou alebo špongiou zľahka navlhčenou zmesou vody a jemného saponátu. Okamžite utrite do sucha.

Testovanie

Systém vždy testujte aspoň raz ročne.

1. Uistite sa, že je zariadenie zaregistrované v systéme.
2. Prepnutie poplašného systému do režimu testu umiestnenia (Placement Test).
3. Postavte sa 3 m (10 stôp) od ovládacieho panela a stlačte tlačidlo. Overte, či sa rozsvieti LED dióda prenosu a či ovládací panel reaguje podľa naprogramovania.
4. Ovládajte prívesok z rôznych miest v oblasti pokrytej prijímačom, aby ste určili "mŕtve" miesta, kde je prenos blokovaný stenami a veľkými predmetmi alebo ovplyvnený štrukturálnymi materiálmi.

POZNÁMKA: Ak sú mŕtve/okrajové zóny problém, premiestnenie prijímača môže zlepšiť výkon.

Špecifikácie

Frekvenčné pásmo (MHz): CE Listed PG4938: 433- 434.72MHz; CE listed PG8938: 868-869.15MHz; FCC/IC/UL/ ULC listed PG9938: 912-919.185MHz

Komunikačný protokol: PowerG

Typ batérie: Pre inštaláciu uvedenú v UL/ULC používajte iba lítiovú batériu Varta alebo Energizer 3V CR-2032 spotrebiteľskej triedy. 230mA

Očakávaná životnosť batérie: 5 rokov (nie je overené UL/ULC)

Kľudový prúd: 3μA

Prahová hodnota slabej batérie: 2.05 V

Poznámka: Ak je prenos stále možný napriek stavu batérie, jednotka odošle signál slabej batérie do ovládacieho panela.

Teplotný rozsah: -10°C až +55°C (UL/ULC overili iba rozsah 0º až 49ºC)

Vlhkosť: až do max. 93%RH, nekondenzujúca

Rozmery (DxŠxV): 53 x 33 x 11 mm (2.1 x 1.3 x 0.43 in)

Hmotnosť: 15 g (0.5 oz)

Hmotnosť (vrátane batérie): 20 g (0.7 oz)

Poznámka: Používať iba v nebezpečných miestach. Toto zariadenie je navrhnuté a uvedené na použitie iba v aplikáciách bezpečnostných systémov, nie na signalizáciu zdravotnej starostlivosti alebo aplikácie na ochranu života.

Kompatibilné prijímače

Toto zariadenie je možné použiť s panelmi a prijímačmi DSC, ktoré používajú technológiu PowerG.

Pre inštalácie UL / ULC používajte toto zariadenie iba v spojení s bezdrôtovými prijímačmi DSC: WS900-19, WS900-29, HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 a PG9920. Po inštalácii overte funkčnosť produktu v spojení s použitým kompatibilným prijímačom.

POZNÁMKA: Iba zariadenia pracujúce v pásme 912-919MHz sú uvedené v UL/ ULC.
