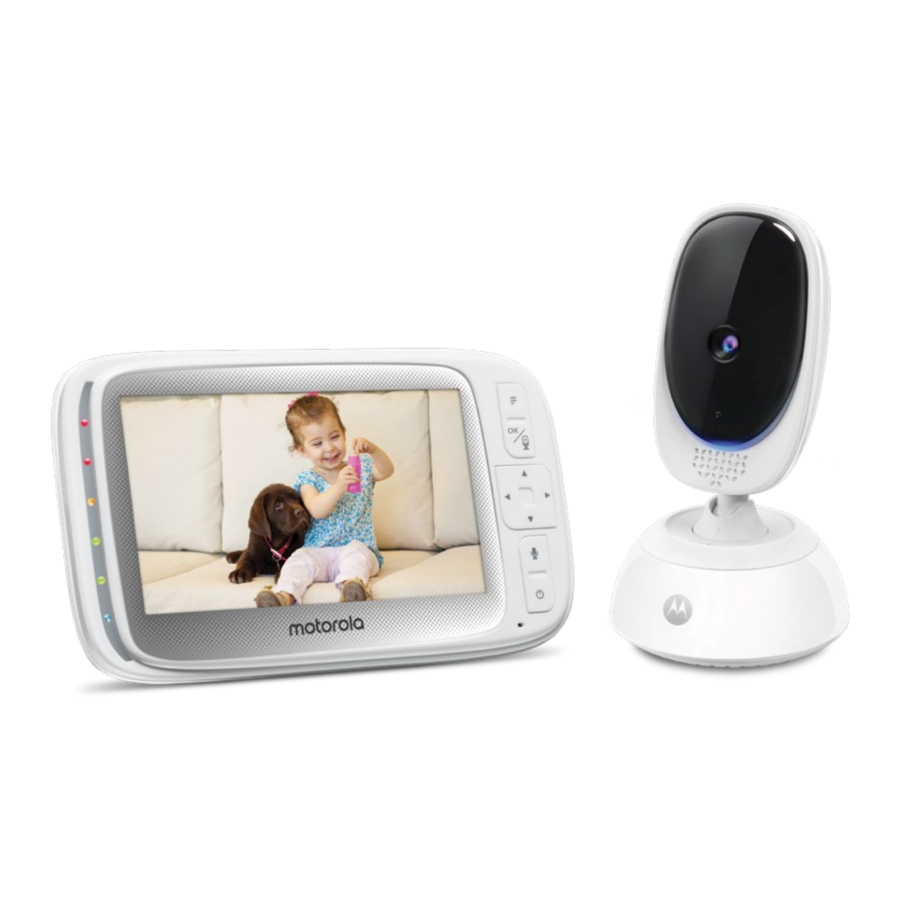

Motorola CONNECT40, CONNECT40-2, CONNECT40-3, CONNECT40-4 kasutusjuhend

Sissejuhatus

Tootega seotud küsimuste korral helistage:
USA ja Kanada 1-888-331-3383
E-post: support@motorolastore.com
Veebis: www.motorolastore.com/support

See kasutusjuhend pakub teile kogu vajaliku teabe, et oma tootest maksimumi võtta.

Enne beebimonitori kasutamist soovitame teil sisestada ja täielikult laadida aku vanemseadmesse, et see jätkaks tööd, kui te selle toiteallikast lahti ühendate, et seda teise kohta viia. Enne seadmete paigaldamist lugege läbi ohutusjuhised.

Kas kõik on olemas?
1 x vanemseade (sisseehitatud Li-ion akuga)
1 x beebiseade (kaamera)
2 x toiteadapterit (vanemseadme ja beebiseadme jaoks)

Mitme kaameraga pakendites leiate ühe või mitu täiendavat beebiseadet koos toiteadapteri seadmetega.

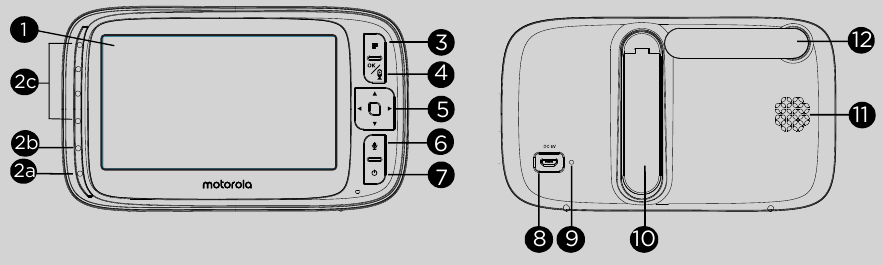

Vanemseadme ülevaade

1. Ekraan (LCD-ekraan)
2. Aku olek, toide, helitugevus, sidumisindikaatorid

1. Süttib siniselt, kui vanemseadme akut laetakse.
2. Süttib roheliselt, kui vanemseade on sisse lülitatud.
3. Roheline-oranž-punane-punane Näitab beebiseadme poolt tuvastatud helitugevust – mida tugevam heli tuvastatakse, seda rohkem LED-e süttib. Vilgub kiiresti roheliselt, kui vanemseade otsib beebiseadet või on sidumisrežiimis.

3. Peamenüü nupp
   Vajutage menüürežiimi sisenemiseks/väljumiseks.
4. OK / nupp
   Menüüs olles vajutage, et valida üksus või salvestada säte. Vajutage, et siseneda kaugskannimise režiimi.
5. Juhtklahvide paneel
   ÜLES / HELITUGEVUS
   Vajutage kaamera vaatamise režiimis kõlari helitugevuse suurendamiseks.
   Menüüs olles vajutage üles kerimiseks. Kaugskannimise režiimis olles vajutage ülespoole kallutamiseks.
   ALLA / HELITUGEVUS
   Vajutage kaamera vaatamise režiimis kõlari helitugevuse vähendamiseks. Menüüs olles vajutage alla kerimiseks. Kaugskannimise režiimis olles vajutage allapoole kallutamiseks.
   VASAKULE
   Vähendage heledust kaamera vaatamise režiimis.
   Menüüs olles vajutage vasakule kerimiseks. Kaugskannimise režiimis olles vajutage vasakule pööramiseks.
   PAREMALE
   Suurendage heledust kaamera vaatamise režiimis.
   Menüüs olles vajutage paremale kerimiseks. Kaugskannimise režiimis olles vajutage paremale pööramiseks.
6. RÄÄGI TAGASI
   Hoidke all, et beebiseadmega rääkida.
7. Toitenupp
   Vajutage ja hoidke all seadme sisse/välja lülitamiseks.
   Vajutage videoekraani väljalülitamiseks/sisselülitamiseks.
8. Toitepesa
9. Lähtestamisnupp
10. Tugijalus
11. Kõlar
12. Antenn

Vanemseadme ekraani ikoonid

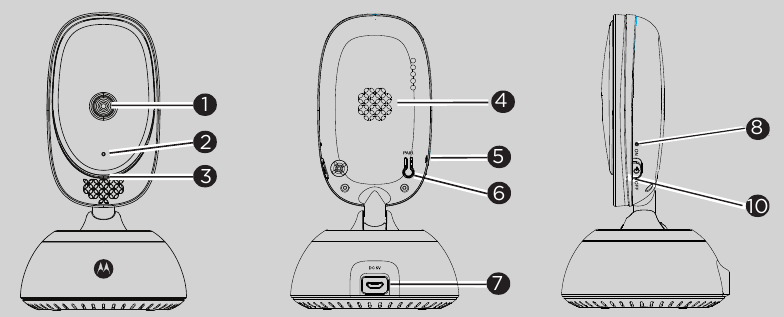

Teie beebiseadme (kaamera) ülevaade

1. Kaamera objektiiv
2. Mikrofon
3. Meeloluvalgustus
4. Kõlar
5. Valgussensor (öövaatlusrežiim)
6. Sidumisnupp
   Vajutage ja hoidke all, et siduda vanemseadmega.

7. Toiteadapteri pesa
8. Toiteindikaator
   Süttib siniselt, kui beebiseade on sisse lülitatud ja vanemseadmega ühendatud.
9. Temperatuuriandur
10. Toite SISSE/VÄLJA lüliti
    Lükake beebiseadme sisse- või väljalülitamiseks.

Olulised juhised beebimonitori paigaldamiseks

• Video-beebimonitori ja vanemseadme koos kasutamiseks peab olema võimalik luua nende vahel raadioühendus ning leviala võib olla mõjutatud keskkonnatingimustest.
• Igasugused suured metallesemed, nagu külmkapp, peegel, arhiivikapp, metalluksed või raudbetoon beebi- ja vanemseadme vahel, võivad blokeerida raadiosignaali.
• Signaali tugevust võivad vähendada ka muud tahked struktuurid, nagu seinad või elektriseadmed, nagu raadiod, telerid, arvutid, juhtmeta või mobiiltelefonid, luminofoorlambid või dimmerlülitid.
• Muude 2,4 GHz toodete, nagu juhtmeta võrkude (Wi-Fi® ruuterid), Bluetooth® süsteemide või mikrolaineahjude kasutamine, võib põhjustada selle tootega häireid, seega hoidke beebimonitor vähemalt 1,5 meetri kaugusel sellistest toodetest või lülitage need välja, kui need näivad häireid põhjustavat.
• Kui signaal on nõrk, proovige vanem- ja/või beebiseadet ruumides erinevatesse kohtadesse liigutada.

Ohutusjuhised

Kaelarihm: lapsed on juhtmetesse STRANGLED. Hoidke seda juhet lastele kättesaamatus kohas (rohkem kui 90 cm kaugusel). Ärge eemaldage seda silti. Ärge kunagi kasutage vahelduvvoolu adapteritega pikendusjuhtmeid. Kasutage ainult kaasasolevaid vahelduvvoolu adaptereid.

BEEBISEADME SEADISTAMINE JA KASUTAMINE: Määrake beebiseadme asukoht, mis tagab parima vaate teie lapsele tema/tema võrevoodis. Asetage beebiseade tasasele pinnale, näiteks kummutile, kirjutuslauale või riiulile, või kinnitage seade kindlalt seinale, kasutades aluse allosas olevaid võtmepesa. ÄRGE KUNAGI asetage beebiseadet ega juhtmeid võrevoodi sisse.

See beebimonitor vastab kõigile elektromagnetväljadele vastavatele standarditele ja on kasutamisel ohutu, kui seda käsitletakse kasutusjuhendis kirjeldatud viisil. Seetõttu lugege enne seadme kasutamist alati hoolikalt läbi selle kasutusjuhendi juhised.

• Vajalik on täiskasvanu kokkupanek. Hoidke kokkupanemisel väikseid osi lastest eemal.
• See toode ei ole mänguasi. Ärge lubage lastel sellega mängida.
• See beebimonitor ei asenda vastutustundlikku täiskasvanu järelevalvet.
• Hoidke see kasutusjuhend edaspidiseks kasutamiseks alles.
• Ärge asetage beebiseadet ega juhtmeid võrevoodi sisse ega beebi käeulatusse (seade ja juhtmed peaksid olema rohkem kui 1 meetri kaugusel).
• Hoidke juhtmeid lastele kättesaamatus kohas.
• Ärge katke beebimonitori rätiku või tekiga.
• Enne tegelikku kasutamist testige seda monitori ja kõiki selle funktsioone, et sellega tuttavaks saada.
• Ärge kasutage beebimonitori niisketes kohtades või vee lähedal.
• Kasutage ainult kaasasolevaid laadijaid ja toiteadaptereid. Ärge kasutage muid laadijaid või toiteadaptereid, kuna see võib kahjustada seadet ja akuplokki.
• Sisestage ainult sama tüüpi akuplokk.
• Ärge puudutage pistikukontakte teravate või metallesemetega.
• Ühendage toiteadapterid kergesti ligipääsetavatesse pistikupesadesse.

Vanemseade sisaldab sisseehitatud liitiumioonlaetavat akuplokki, mis ei ole kasutajale ligipääsetav. Kui arvate, et aku vajab vahetamist, võtke ühendust abitelefoniga. Ärge proovige seda ise vahetada.

Plahvatusoht, kui aku asendatakse heaks kiitmata akutüübiga. Kõrvaldage kasutatud akud vastavalt nende juhistele.

Alustamine

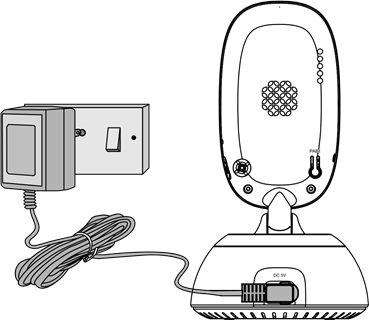

Beebiseadme sisselülitamine

• Asetage beebiseade sobiva pistikupesa lähedale ruumi, kus te oma beebit enamasti jälgite. See peaks olema ka teie beebist vähemalt 90 cm kaugusel.
• Ühendage toiteadapteri alalisvoolupistik (DC5V/1000mA) beebiseadmesse, ühendage teine ots sobiva pistikupesaga.
• Lükake beebiseadme küljel olev toite ^SISSE _VÄLJA lüliti üles, et see sisse lülitada.

Kasutage ainult kaasasolevat toiteadapterit.

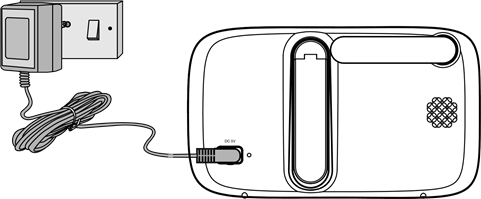

Vanemseadme laadimine

Vanemseadmega on kaasas sisseehitatud Li-ion aku.

• Ühendage toiteadapteri mikro-USB-pistik (DC5V/1000mA) vanemseadmega, ühendage teine ots sobiva pistikupesaga.
• Jätke 16 tunniks laadima.

Esimene kord, kui vanemseadet kasutate, või kui te pole seda pikka aega kasutanud, kulub täielikuks laadimiseks 16 tundi. Aku tööiga ühe laadimisega on 4 tundi. Soovitame hoida kaablit pistikupessa ühendatuna, kui kavatsete seda kasutada kauem või kogu öö.

Kui aku hakkab väga tühjaks saama, kulub umbes 30 minutit, et laadida piisavalt, et saaksite seda lühikest aega kasutada. Vanemseadme võimalikult kiireks laadimiseks lülitage see laadimise ajal välja.

• Pärast vanemseadme 16-tunnist laadimist saate selle sisse lülitada.
• Enne seda viige vanemseade beebiseadmest vähemalt 90 cm kaugusele. Lähemal olles võite saada heli tagasisidet.
• Vanemseadme sisselülitamiseks vajutage ja hoidke all nuppu . Vanem- ja beebiseade on automaatselt ühendatud ja kasutusvalmis.


Perekonna monitori kasutamine

Palun lugege need juhised hoolikalt läbi ja pidage meeles, et see beebimonitor on mõeldud ainult abivahendina. See ei asenda vastutustundlikku täiskasvanu järelevalvet.

Seadistamine

• Veenduge, et nii beebi- kui ka vanemaseade on sisse lülitatud.
• Asetage beebiase sobivasse kohta (nt lauale) ja suunake kaameraobjektiiv jälgitava ala poole.

MÄRKUS
Ärge asetage beebiseadet lapse käeulatusse! Kui pildis või helis esineb häireid, proovige seadmeid teise kohta viia ja veenduge, et need ei asuks teiste elektriseadmete läheduses.

Kui asetate vanema- ja beebiseadme liiga lähestikku, võite kuulda kõrget heli. See ei ole viga. Seadmed on mõeldud kasutamiseks teatud kaugusel teineteisest. Nii et viige seadmed üksteisest kaugemale.

Beebiseadme sisse- või väljalülitamine

Beebiseadme sisselülitamiseks lükake lüliti Power ON OFF asendisse ON (sisse).

Toiteindikaator süttib siniselt.

Beebiseadme väljalülitamiseks lükake lüliti Power ON OFF asendisse OFF (väljas). Toiteindikaator kustub.

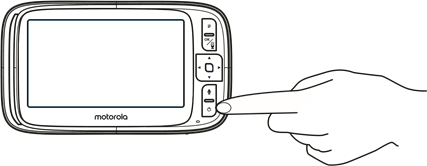

Vanemaseadme sisse- või väljalülitamine

Vanemaseadme sisselülitamiseks vajutage ja hoidke all nuppu Power . Toiteindikaator süttib roheliselt.

Vanemaseadme väljalülitamiseks vajutage ja hoidke all nuppu Power . Toiteindikaator kustub.

Öise nägemise režiim

Beebiseadmel on kõrge intensiivsusega infrapuna-LEDid, et saada pimedas selgeid pilte. Kui beebiseadme küljel olev sisseehitatud valgusandur tuvastab madala ümbritseva valguse taseme, aktiveeruvad LEDid automaatselt ja vanemaseadme ekraan kuvatakse mustvalgelt. Ekraanil kuvatakse ikoon .

Rääkimisrežiim

Vajutage ja hoidke vanemaseadmel all nuppu TALK , et rääkida oma armsa beebiga beebiseadme valjuhääldi kaudu.

Video ON/OFF (video sisse/välja)

Kui see on ekraani sisse/välja režiimis, lülitage LCD-ekraani sisse või välja, lülitades nuppu Power On/Off (toide sisse/välja) , jättes samal ajal helimonitori sisse.

Kaugjuhtimisega panoraamvaade

Perekonna monitor ja kaamera koos panoraamvaatega, et hoida oma lapsel ekraanil silm peal, saate vajadusel videopilti kaugjuhtimisega panoraamida.

1. Režiimi Scan (skannimine) sisenemiseks vajutage nuppu .
2. Panoraamimiseks vajutage nuppu LEFT (vasakule)/ RIGHT (paremale).
3. Pildi üles/alla kallutamiseks vajutage nuppu UP (üles) /DOWN (alla).
4. Režiimist Scan (skannimine) väljumiseks vajutage nuppu .

Emaplokkseadme menüüvalikud

Reguleeri kõlari helitugevust

Emaplokkseadmel on 8 helitugevuse taset + väljas.

Helitugevuse reguleerimiseks vajutage nuppu ÜLES või ALLA, kui emaplokkseade on kaamera vaatamise režiimis.

Ekraani heleduse seadmine

Emaplokkseadmel on 8 heleduse taset.

Heleduse reguleerimiseks vajutage nuppu VASAKULE või PAREMALE, kui emaplokkseade on kaamera vaatamise režiimis.

Heliesitusloend

Beebiseadmes saate taasesitada helisisu – hällilaule, rahustavaid helisid ja audioraamatuid (ainult inglise keeles). Helisisu saab alla laadida ja beebiseadmesse salvestada rakenduse Hubble App kaudu. Beebiseadmes on 10 eelinstallitud hällilaulu/rahustavat heli ja 10 audioraamatut.

Hällilaulude/rahustavate helide taasesitus

• Vajutage nuppu , menüüribal kuvatakse heliesitusloend .
• Vajutage nuppu , et valida hällilaul/rahustav heli , laulu nimi kuvatakse ekraanil.
• Vajutage nuppu ÜLES või ALLA, et vaadata soovitud hällilaule/rahustavaid helisid.
• Vajutage nuppu , et valikut esitada.

Audioraamatu (ainult inglise keeles) taasesitus

• Vajutage nuppu , menüüribal kuvatakse heliesitusloend .
• Kerige üles või alla, et valida ja seejärel kinnitage nupuga , raamatu pealkiri kuvatakse ekraanil.
• Vajutage nuppu ÜLES või ALLA, et vaadata soovitud audioraamatuid.
• Vajutage nuppu , et valikut esitada.

Isiklike helisalvestuste taasesitus

Seade võimaldab esitada teie isiklikku salvestust, enne seda on vaja salvestada oma isiklik heli rakenduse Hubble for Motorola App kaudu.

• Vajutage nuppu , menüüribal kuvatakse heliesitusloend .
• Kerige üles või alla, et valida ja seejärel kinnitage nupuga , teie salvestus kuvatakse ekraanil.
• Vajutage nuppu ÜLES või ALLA, et vaadata oma isiklikke salvestusi.
• Vajutage nuppu , et valikut esitada.

Taasesituse peatamine

• Vajutage nuppu ja seejärel kerige üles või alla, et valida või , kinnitage nupuga .
• Vajutage nuppu ÜLES või ALLA, kuni ekraanil kuvatakse tekst " Esitamise peatamiseks vajutage OK", seejärel kinnitage peatamiseks nupuga .
• Väljumiseks vajutage nuppu .

Meeleoluvalgusti seadmine

Meeleoluvalgusti funktsioon pakub pehmet kuma, mis aitab teie beebil magama jääda ja hoiab teda kogu öö rahulikuna. Meeleoluvalgustil on 7 värvivalikut (või automaatne kordamine) ja 3 heleduse taset.

• Vajutage nuppu , menüüribal kuvatakse heliesitusloend .
• Kerige VASAKULE või PAREMALE, et minna valikule ja seejärel kinnitage nupuga .
• Kerige ÜLES või ALLA, et minna valikule ja seejärel vajutage nuppu , et meeleoluvalgusti sisse lülitada.
• Kerige ÜLES või ALLA, et minna valikule värvivalikute jaoks või meeleoluvalgusti heleduse reguleerimiseks.
• Kui meeleoluvalgusti on sisse lülitatud, valige ja seejärel vajutage nuppu , et meeleoluvalgusti välja lülitada.
• Väljumiseks vajutage nuppu .

Äratuse seadmine

Saate kasutada emaplokkseadet, et seada äratuse, mis tuletab teile meelde, et peaksite oma beebi eest hoolitsema. Kui äratuse aeg on valitud, piiksub emaplokkseade valitud 2, 4 või 6-tunnise perioodi lõpus. Äratuskella aktiveerimiseks toimige järgmiselt:

1. Vajutage nuppu ja menüüriba avaneb.
2. Vajutage nuppu VASAKULE või PAREMALE, kuni on esile tõstetud.
3. Vajutage nuppu ÜLES või ALLA, et valida äratuse aeg (6h, 4h, 2h) ja lülitub sisse. (Vaikeseade on Äratus SEES.)
4. Kui äratuse aeg on valitud, piiksub emaplokkseade umbes 1 minuti pärast iga 6, 4 või 2 tunni järel ja kuvatakse ekraani ülaosas.
5. Äratus heliseb umbes 1 minuti, kui aeg on käes, või selle saab peatada mis tahes nupu vajutamisega.

Energiasäästurežiim

1. Vajutage nuppu ja menüüriba avaneb.
2. Vajutage VASAKUT nuppu või PAREMAT nuppu, kuni on esile tõstetud.
3. Vajutage ÜLES-nuppu või ALLA-nuppu, et valida automaatne video väljalülitus pärast 5 minutit, 30 minutit või 60 minutit, kui kasutate ainult akusid.

MÄRKUS
Heli jääb alles ja saate video uuesti sisselülitamiseks vajutada mis tahes klahvi.

Suum

1. Vajutage nuppu ja menüüriba avaneb.
2. VajutageVASAKUT või PAREMAT nuppu, kuni on esile tõstetud.
3. VajutageÜLES-nuppu või ALLA-nuppu, et valida 1X või 2X suum. (Vaikeseade on 1X.)

Temperatuuri vormingu seadistamine

Beebi seadme tagaküljel asuva temperatuurianduri näitu kuvatakse vanemaseadme LCD-ekraani ülaosas. Temperatuuri vormingut saate lülitada Celsiuse ja Fahrenheiti vahel järgmiselt:

1. Vajutage nuppu ja menüüriba avaneb.
2. VajutageVASAKUT või PAREMAT nuppu, kuni on esile tõstetud.
3. VajutageÜLES-nuppu või ALLA-nuppu, et valida ^oC või ^oF.
4. Vajutagenuppu väljumiseks.

Kaamera lisamine (registreerimine)

Beebi seade (kaamera) on teie vanemaseadmes eelregistreeritud. Te ei pea seda uuesti registreerima, kui beebi seade (kaamera) kaotab ühenduse vanemaseadmega.

Uue ühilduva kaamera vanemaseadmesse lisamiseks toimige järgmiselt:

1. Vajutage MMENU nuppu ja menüüriba avaneb.
2. VajutageVASAKUT või PAREMAT nuppu, et valida kaamera lisamise ikoon , kaamerate loend ilmub ekraanile.
3. Vajutage ÜLES või ALLA nuppu, et valida soovitud kaamera, ja vajutage nuppu nuppu, et alustada kaamera seadme otsimist, kuvatakse "press PAIR on cam" (vajutage kaamera PAIR-nuppu). Märkus: Kui beebi seade on praegu vanemaseadmega seotud, ei saa selle kaamera asukohta (millel on selle kõrval) uue registreerimise jaoks valida.
4. Vajutage ja hoidke all kaamera tagaküljel olevat PAIR nuppu, kuni vanemaseade leiab kaamera, piiksub ja ekraanil kuvatakse PAIR OK. Seejärel ilmub kaamera video.

MÄRKUS
Kui konkreetne beebi seade on varem registreeritud, tühistab selle praeguse beebi seadme uuesti registreerimine selle vana registreerimise.

Vaata kaamerat

Kui teil on vanemaseadmega seotud rohkem kui üks kaamera, et valida konkreetse kaamera edastuspilt, toimige järgmiselt:

1. Vajutage nuppu ja menüüriba avaneb.⁺
2. Vajutage VASAKUT nuppu või PAREMAT nuppu, kuni on esile tõstetud, kaamerate loend ilmub ekraanile.
3. Vajutage ÜLES-nuppu või ALLA-nuppu, et valida soovitud kaamera.
4. Vajutagenuppu, et vaadata pilti sellest kaamerast. Märkus: valida saab ainult kaamera asukohti, millel on .

NIPP
Kiire meetod kaamerate vaatamiseks selle asemel, et siseneda menüüribale. Vajutage korduvalt otse nuppu, et valida saadaolevaid kaamera valikuid .

Kaamera kustutamine

Kui soovite kaameraühenduse kustutada, toimige järgmiselt:

1. Vajutage nuppu ja menüüriba avaneb.
2. Vajutage nuppuLEFT (vasakule) või RIGHT (paremale) nuppu, kuni on esile tõstetud, kaamerate loend kuvatakse ekraanil.
3. Vajutage nuppu UP (üles) või - DOWN (alla) nuppu, et valida kaamera, mida soovite kustutada.
4. Kinnitage nupuga.
5. Vajutage nuppuDOWN (alla), et valida , ja seejärel kustutamise kinnitamiseks.

MÄRKUS
Teil pole lubatud kaamerat kustutada, kui süsteemis on registreeritud ainult üks kaamera.

Kui soovite kaameraühenduse kustutada, toimige järgmiselt:

1. Vajutage nuppu ja menüüriba avaneb.
2. Vajutage nuppuLEFT (vasakule) võiRIGHT (paremale) nuppu, kuni on esile tõstetud, kaamerate loend kuvatakse ekraanil.
3. Vajutage nuppu UP (üles) või DOWN (alla) nuppu, et valida kaamera, mida soovite kustutada.
4. Kinnitage nupuga.
5. Vajutage nuppuDOWN (alla), et valida , ja seejärel kustutamise kinnitamiseks.

MÄRKUS
Teil pole lubatud kaamerat kustutada, kui süsteemis on registreeritud ainult üks kaamera.

Wi-Fi® Interneti vaatamine

Minimaalsed süsteeminõuded

Android™ süsteem

• Versioon 7.0 või uuem

iPhone®/iPad® iOS

• Versioon 10.0 või uuem

Kiire (Wi-Fi®) Internet

• Vähemalt 0,6 Mbps üleslaadimise ribalaiust kaamera kohta (saate oma interneti kiirust testida sellel saidil: http://www.speedtest.net)

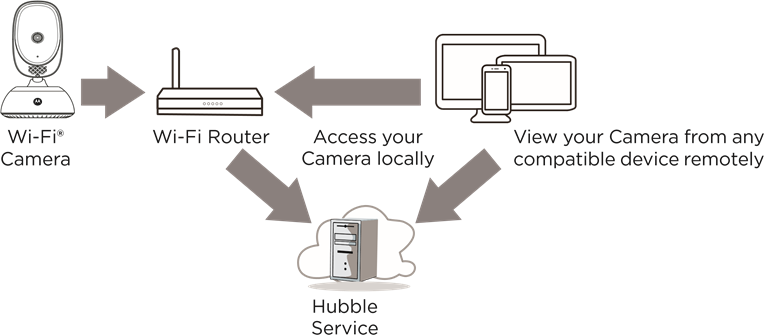

Alustamine – seadmete ühendamine

Kuidas see töötab?

Kui kasutaja proovib kaamerale juurde pääseda, siis meie Hubble'i server autentib kasutaja identiteedi ja lubab kaamerale juurdepääsu.

Seadistamine

Ühendage Wi-Fi® kaamera toiteadapteriga, seejärel ühendage vooluvõrku. Kaamera peab olema selle Wi-Fi® ruuteri levialas, millega soovite ühenduse luua. Veenduge, et ruuteri parool oleks saadaval rakendusesisese seadistamise ajal sisestamiseks.

LED-indikaatori olek:

• Paarimise / seadistamise olek: LED on sinine ja vilgub.
• Ühendamata olek: LED on punane ja vilgub.
• Ühendatud olek: LED on sinine ja põleb pidevalt.
• Video voogesitus: LED on sinine ja vilgub.

Märkus: seadistada saab ainult ühilduva nutitelefoni või tahvelarvuti kaudu, mitte arvuti kaudu.

Kasutajakonto ja kaamera seadistamine Android™ seadmetes või iPhone®/iPad® seadmetes

Mida vajate

• Wi-Fi® kaamera seade
• Kaamera toiteadapter
• Seade Android™ süsteemi versiooniga 7.0 ja uuem
• Või iPhone®/iPad® iOS versiooniga 10.0 ja uuem

Lülitage kaamera sisse ja ühendage see

• Lülitage vanemseade välja enne kaamera ühendamist Wi-Fi®-ga.
• Ühendage toiteadapter vooluvõrku ja sisestage pistik kaamera seadme tagaküljel asuvasse pistikupessa, seade lülitub sisse.

Laadige alla Hubble Connected App

• Skannige oma nutiseadmega QR-kood ja laadige alla Hubble Connected App iOS-seadmete jaoks App Store'ist või Android™ seadmete jaoks Google Play™ poest.
• Installige Hubble Connected App oma seadmesse.

Registreeruge oma nutiseadmes Hubble'i kasutajaks

• Veenduge, et teie nutiseade on ühendatud teie Wi-Fi® ruuteriga.

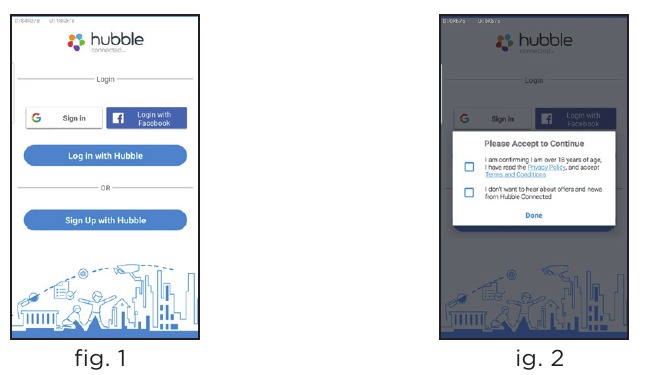

• Käivitage Hubble Connected App, puudutage valikut Sign Up with Hubble (Hubble'iga registreerimine) (joonis 1), lugege läbi privaatsuspoliitika, tingimused, registreerudes nõustute meie teenusetingimustega, enne kui puudutate valikut Done (Valmis) (joonis 2), sisestage oma kontoteave Hubble'i kasutajaks registreerumiseks.


Märkus:
Kui teil on juba Hubble App konto, siis palun puudutage valikut Log in with Hubble (Logi sisse Hubble'iga), et minna järgmiste sammude juurde.

Lisage kaamera oma kontole

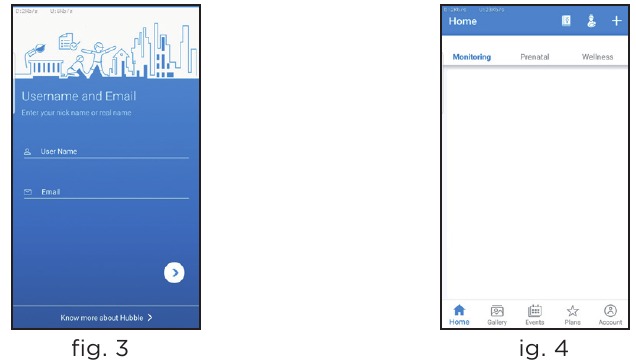

• Logige sisse oma Hubble'i kontole, sisestades "User Name" (Kasutajanimi) ja "Password" (Parool) (joonis 3).

• Puudutage

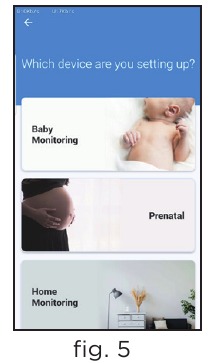

• Seadistamiseks seadme valimiseks puudutage Baby Monitoring (Beebi jälgimine) (joonis 5).

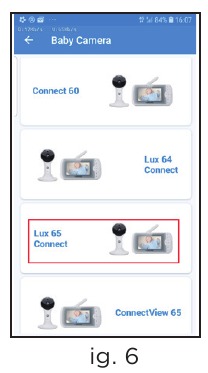

• Uue kaamera lisamiseks puudutage COMFORT85 (joonis 6).

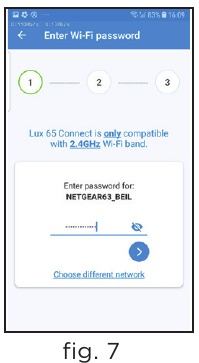

• Ekraanile ilmub järgmine seadistusjuhis, valige oma Wi-Fi võrk ja sisestage "Password" (Parool) (joonis 7). (Pilt A7)

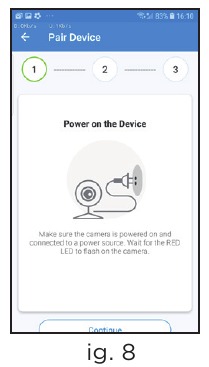

• Lülitage kaamera sisse ja oodake, kuni kaamera punane LED vilgub. (joonis 8)

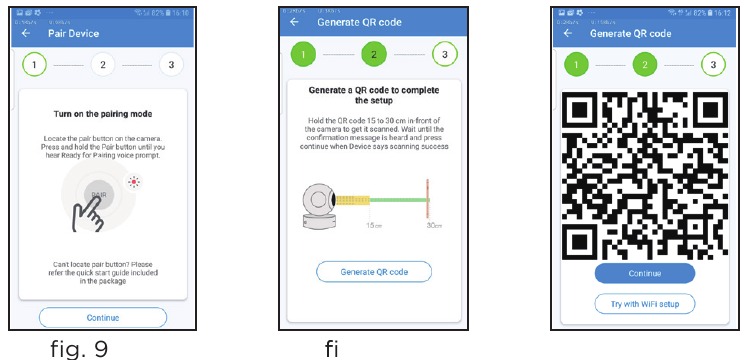

• Vajutage ja hoidke all kaamera küljel olevat nuppu PAIR, kuulete häälsõnumit "Ready for Pairing" (Valmis paarimiseks), seejärel puudutage Continue (Jätka) (joonis 9).

• Puudutage oma seadmes Generate QR code (Genereeri QR-kood) ja hoidke QR-koodi 15–30 cm kaugusel kaamera ees, et see skannitaks, kuni kuulete oma seadmest kinnitussõnumit "Scanning Sucess" (Skannimine õnnestus). (joonis 10, joonis 10a)

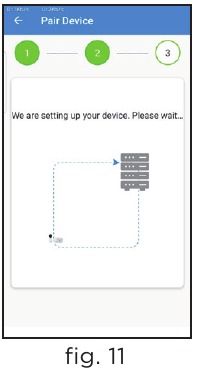

• Enne ühenduse oleku kuvamist kulub kaamera Wi-Fi® võrguga ühendamiseks mõni minut (joonis 11).

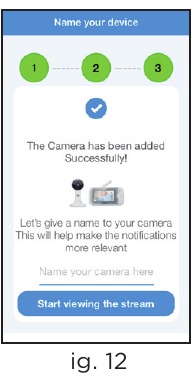

• Kaamera on edukalt ühendatud, nimetage oma kaamera (joonis 12).

• Kui ühendus ebaõnnestub, puudutage Retry (Proovi uuesti) ja korrake samme, alustades jaotisest Add the Camera to your account (Lisage kaamera oma kontole).

Töötamine PC/sülearvutiga

• Minge aadressile http://www.hubbleconnected.com/motorola/login/
• Sisestage oma kasutajanimi ja parool ning seejärel klõpsake nuppu Login (Logi sisse), kui olete juba konto loonud.
• Klõpsake Android™ seadme või iPhone®/iPad® seadme kaudu oma kontoga seotud kaamerate loendil ja ekraanile ilmub kaamera vaade. Saate hõlpsalt püsida ühenduses oma lemmikinimeste, -kohtade ja -loomadega otsevideo voogesituse kaudu.
• Veebisaidil saate sätteid muuta, järgides menüü juhiseid.

Kaamera lähtestamise protseduur

Märkus: kui teie kaamera viiakse ühest ruuterist (nt kodust) teise (nt kontorisse) või teil on kaamera seadistamisega probleeme, tuleb kaamera lähtestada. Lähtestage kaamera järgmiste protseduuridega:

• Vajutage ja hoidke all nuppu PAIR umbes 20 sekundit, kuulete pikka piiksu, seejärel vabastage nupp PAIR ja oodake, kuni kaamera seade viib lõpule sisemise lähtestamise protseduuri. Punane LED hakkab vilkuma, kui kaamera seade on edukalt lähtestatud.
• Saate oma kaamera uuesti lisada, järgides jaotise Add the Camera to your account (Lisage kaamera oma kontole) samme.

Puhastamine

Puhastage oma pere monitori veidi niiske või antistaatilise lapiga. Ärge kunagi kasutage puhastusvahendeid ega abrasiivseid lahusteid.

Puhastamine ja hooldus

• Ärge puhastage toote ühtegi osa vedeldite ega muude lahustite ja kemikaalidega – see võib põhjustada tootele püsivaid kahjustusi, mida garantii ei kata.
• Hoidke oma Family Monitor eemal kuumadest, niisketest kohtadest või tingimustest, tugevast päikesevalgusest ja vältige niiskust.
• On tehtud kõik, et tagada teie Family Monitori kõrged töökindluse standardid. Kui aga midagi peaks valesti minema, siis ärge proovige seda ise parandada – abi saamiseks võtke ühendust klienditeenindusega.

Enne oma pere monitori puhastamist lülitage see alati välja ja eemaldage toiteadapter.

Veaotsing

Vanemseadme toiteindikaator ei sütti

• Kontrollige, kas vanemseade on sisse lülitatud.
• Kontrollige, kas aku on laetud.
• Laadige vanemseadet, ühendades selle toiteallikaga.

Vanemseade piiksub korduvalt

• Vanemseade ja beebiseade võivad olla üksteisest väljaspool leviala. Vähendage seadmete vahemaad, kuid mitte lähemale kui 3 jalga.
• Beebiseade võib olla välja lülitatud. Beebiseadme sisselülitamiseks libistage ON/OFF (sisse/välja) lülitit asendisse On (sees).
• Vanemseadme aku on peaaegu tühi. Ühendage vanemseade laadimiseks kaasasoleva toiteadapteriga pistikupessa.

ikoon vanemseadmel vilgub

• Vanemseadme aku on peaaegu tühi. Ühendage vanemseade laadimiseks kaasasoleva toiteadapteriga pistikupessa.

Vanemseade lülitub ise välja

• Võimalik, et vanemseade on ooterežiimis. Kontrollige, kas menüüs on valitud video taimer, ja vajadusel deaktiveerige see.

Vanemseadmest pole heli kuulda ega beebi nuttu

• Vanemseadme helitugevus võib olla liiga madal. Helitugevuse seadete kohta vaadake jaotist 4.1.
• Vanemseade ja jälgitav beebiseade võivad olla üksteisest väljaspool leviala. Vähendage seadmete vahemaad, kuid mitte lähemale kui 3 jalga.

Peremonitorisüsteem tekitab kõrget heli

• Vanemseade ja beebiseade on üksteisele liiga lähedal. Veenduge, et vanemseade ja beebiseade on üksteisest vähemalt 3 jala kaugusel.
• Vanemseadme kõlari helitugevus võib olla liiga kõrge. Vähendage vanemseadme helitugevust.

Vanemseadme aku tühjeneb kiiresti

• LCD heledus võib olla liiga kõrge. Proovige heledust vähendada. Üksikasju vaadake jaotisest Ekraani heleduse seadmine.
• Vanemseadme helitugevus võib olla liiga kõrge, mis kulutab energiat. Vähendage vanemseadme helitugevust. Helitugevuse seadete kohta vaadake jaotist Kõlari helitugevuse reguleerimine.

Vanemseadme pilt ei ole värviline

• Beebiseade on pimedas ruumis, mis põhjustab infrapunavalgustuse sisselülitumise ja pildikujutise värvi muutumise mustvalgeks. Kui ruum muutub heledamaks, muutub pilt tagasi värviliseks.

Beebiseadmest ei toimu vanemseadmesse edastamist

• Lülitage sisse nii beebi- kui ka vanemseade.
• Siduge beebiseade uuesti, nagu on kirjeldatud jaotises "Kaamera lisamine".
  Kui vaba kaamera asukohta pole, kustutage esmalt asukoht, nagu on kirjeldatud jaotises "Kaamera kustutamine".

Vanemseade on ooterežiimis

• Vanemseadme ekraani sisselülitamiseks vajutage lühidalt ON/OFF (sisse/välja) nuppu .

Üldteave

Kui teie toode ei tööta korralikult ....

1. Lugege seda kasutusjuhendit või kiirjuhendit.
2. Külastage meie veebisaiti: www.motorolastore.com/support
3. Võtke ühendust klienditeenindusega USA-s ja Kanadas 1-888-331-3383

E-post: support@motorolastore.com

Asendusaku tellimiseks võtke ühendust klienditeenindusega.

Tarbeliigadele ja lisaseadmetele kehtiv piiratud garantii

Hõlmatud tooted	Katvuse kestus
Tarbeliigad	Üks (1) aasta alates toodete esialgse ostmise kuupäevast toote esimese tarbijast ostja poolt.
Tarvikud	Üheksakümmend (90) päeva alates lisaseadmete esialgse ostmise kuupäevast toote esimese tarbijast ostja poolt.
Remonditud või asendatud tarbeliigad ja tarvikud	Algse garantii saldo või üheksakümmend (90) päeva alates tarbijale tagastamise kuupäevast, olenevalt sellest, kumb on pikem.

Kuidas saada garantiiteenust või muud teavet?
Teenuse või teabe saamiseks helistage:
USA ja Kanada 1-888-331-3383
E-post: support@motorolastore.com

Saate juhised, kuidas saata tooted või tarvikud omal kulul ja riskil BINATONE'i volitatud remondikeskusesse.

Tehnilised andmed

Beebiseade

Sagedus 2402 MHz - 2477 MHz

Pildiandur Värviline CMOS 0,3M pikslit

IR LED 8 tk

Töötemperatuuri vahemik 0°C ~ +50°C

Toiteadapter
BQ06A-0501000-U (Becky)
Sisend: 100-240V AC, 50/60Hz, 300mA;
Väljund: 5,0 V DC, 1000 mA

Kasutage ainult kaasasoleva toiteallikaga.

Vanemseade

Sagedus	2402 MHz - 2477 MHz
Ekraan	5" diagonaaliga TFT LCD
Ekraani värvid	16,7 M värvi
LCD heleduse reguleerimine	8 sammu
Helitugevuse reguleerimine	8 sammu
Töötemperatuuri vahemik	0°C ~ +50°C
Toiteadapter	BQ06A-0501000-U (Becky) Sisend: 100-240V AC, 50/60Hz, 300mA; Väljund: 5,0 V DC, 1000 mA
Aku	LENOVO BL253(sisseehitatud) Li-ioonaku, 3,8 V/2000 mAh Kasutage ainult kaasasolevat toiteadapterit. Ärge kasutage vanemseadme jaoks mittelaetavaid patareisid. Plahvatusoht, kui aku asendatakse vale tüübiga. Kasutatud patareid kõrvaldage vastavalt juhistele.

Tehnilisi andmeid võidakse ette teatamata muuta

Viited

• Speedtest by Ookla - ülemaailmne lairibaühenduse kiiruse test
• App Store - Apple
• Google Play
• Hubble Connected - hoiab teid ühenduses | HubbleConnected.com

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Motorola CONNECT40, CONNECT40-2, CONNECT40-3, CONNECT40-4 kasutusjuhend

Saadaolevad keeled
