MasterCool 52238 - Digitaalinen äänitasomittarin käyttöohje

JOHDANTO

Tämä äänitasomittari tarjoaa automaattisen tai manuaalisen alueen valinnan, 4 mittausaluetta 40 - 130 dB, ja siinä on 0,1 dB:n tarkkuus. Mittarilla voit valita nopean ja hitaan vasteajan sekä A- ja C-painotuksen. Siinä on myös maksimiarvon pito -toiminto. Mittarin liittimet tarjoavat AC-analogisen ulostulon.

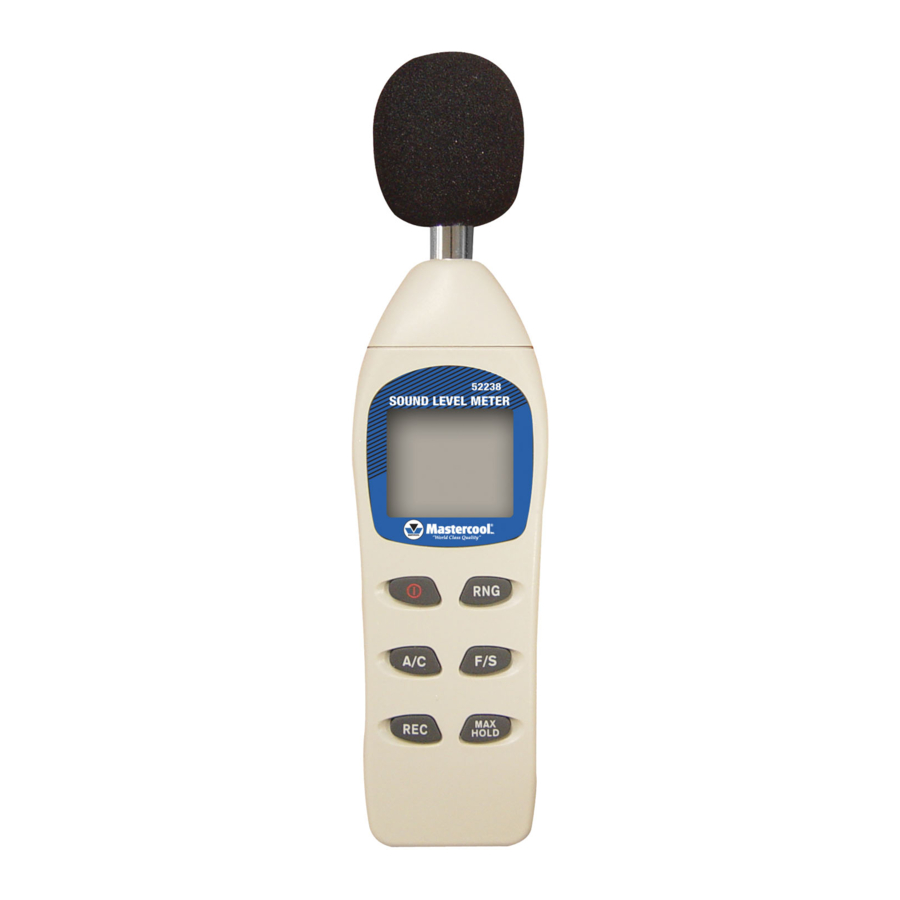

PAINIKKEIDEN KUVAUS

: Kytke mittari päälle tai pois päältä

RNG: Auto Range/Manual range (Automaattinen alue/Manuaalinen alue)

REC: Record Maximum and Minimum sound level measurement (Tallenna maksimi- ja minimiäänitasomittaus)

A/C: A weighting (A-painotus) ja C weighting (C-painotus)

F/S: Response (Vaste)

MAX HOLD: Freeze Maximum sound level reading (Jäädytä maksimiäänitasolukema)

ÄÄNITASOJEN MITTAAMINEN

Äänitasot näytetään sekä digitaalisesti että pylväsdiagrammina. Digitaalinen näyttö päivitetään 160 ms välein, kun taas pylväsdiagrammi päivitetään 40 ms välein.

Paina -näppäintä kytkeäksesi mittarin päälle. Laite näyttää ensin koko LCD-näytön ja "188.8" (katso kuva A) ja laskee sitten 99.9:stä nollaan (katso kuva B). Mittari alkaa nyt mitata nykyisiä äänitasoja. SPL (Sound Pressure Levels) (Äänenpainetasot) näkyy vasemmalla puolella; "A'', "dB" LCD-näytön oikealla puolella. Suuntaa mikrofoni mitattavan äänen lähdettä kohti.

VASTEAJAN VALITSEMINEN

Voit valita nopean tai hitaan vasteajan eri sovelluksiin ja standardeihin sopivaksi. Esimerkiksi suurin osa OSHA:han liittyvästä testauksesta tehdään käyttämällä hidasta vasteaikaa ja A-painotusta. Kun kytket mittarin päälle, se on nopeassa vastetila (katso kuva C). Paina F/S -näppäintä vaihtaaksesi nopean ja hitaan vasteen välillä. Pieni kuvake, FAST (NOPEA) tai SLOW (HIDAS), näkyy LCD-näytön yläosassa osoittamaan nykyistä tilaa (katso kuva D).

A- JA C-PAINOTUKSEN VALITSEMINEN

Kun kytket mittarin päälle, se on A-painotustilassa. A-painotus mahdollistaa mittarin reagoimisen samalla tavalla kuin ihmiskorva, mikä lisää ja vähentää amplitudia taajuusspektrissä. A-painotuksen sovelluksia ovat OSHA:n säännösten mukainen testaus, ympäristömittaus, työpaikan suunnittelu ja vähäinen valvonta.
C-painotus soveltuu tasaisiin vastemittauksiin ilman amplitudin lisäystä tai vähennystä taajuusspektrissä. C-painotuksen sovelluksia ovat moottoreiden ja koneiden äänitasoanalyysi. Paina A/C -näppäintä valitaksesi A- ja C-painotuksen välillä. Pieni A- tai C-kuvake näkyy LCD-näytön oikealla puolella osoittamaan nykyistä tilaa (katso kuva E).

MAKSIMIÄÄNITASOLUKEMAN JÄÄDYTTÄMINEN

1. Paina -näppäintä kytkeäksesi mittarin päälle.
2. Kun mittaat äänitasoja, paina MAX HOLD -näppäintä jäädyttääksesi maksimilukeman. MAX HOLD (MAKSIMI PIDÄ) näkyy näytöllä (katso kuva F). LCD-näyttö pysyy muuttumattomana, kunnes havaitaan korkeampi lukema. Huomaa, että pylväsdiagrammi jatkaa nykyisen lukeman tallentamista.
3. Paina MAX HOLD -näppäintä uudelleen poistuaksesi maksimipitotilasta.

MAKSIMI- JA MINIMIMITTAUSTEN TALLENTAMINEN

1. Paina -näppäintä kytkeäksesi mittarin päälle.
2. Paina REC -näppäintä. REC-kuvake näkyy LCD-näytön vasemmassa yläkulmassa (katso kuva G). Mittari alkaa seurata maksimi- ja minimiäänitasomittauksia.
3. Paina REC -näppäintä uudelleen. MIN-kuvake ilmestyy LCD-näytön yläosaan (katso kuva H), ja minimiäänitasomittaus näytetään. Laite ei tallenna tällä hetkellä, mutta pylväsdiagrammi näyttää edelleen nykyisen lukeman.
4. Paina REC -näppäintä uudelleen. MAX (MAKSIMI) ilmestyy LCD-näytölle "REC"-kohdan viereen, ja maksimiäänitasomittaus näytetään. Laite ei tallenna tällä hetkellä, mutta pylväsdiagrammi jatkaa nykyisen lukeman näyttämistä.
5. Paina REC -näppäintä uudelleen jatkaaksesi tallennusta ja toista prosessi.
6. Paina ja pidä REC -näppäintä painettuna, kunnes REC-ilmaisin katoaa poistuaksesi tallennustilasta.

AUTOMAATTISEN JA MANUAALISEN ALUEEN VALITSEMINEN

Mittarissa on 4 mittausaluetta 10 dB:n välein: 40~70dB, 60~90dB, 80dB~110dB, 100dB~130dB. Mittari on automaattisessa aluetilassa, kun se kytketään päälle, ja pieni AUTO näkyy LCD-näytön vasemmalla puolella. Tässä tilassa mittari säätää mittausaluetta automaattisesti tarkkuuden varmistamiseksi. Pylväsdiagrammin vasemmalla puolella oleva kaksinumeroinen luku näyttää nykyisen alueen alarajan.
Mittari ottaa lukemia nopeammin manuaalisessa tilassa, koska laitteen ei tarvitse ensin määrittää aluetta ennen mittauksen näyttämistä. Tämä on hyödyllistä, kun tiedät mittausalueen etukäteen.

Alueen säätäminen manuaalisesti:

1. Kun mittaat äänitasoja, paina RNG -näppäintä tarpeen mukaan säätääksesi mittausaluetta. MANU (MANUAALINEN) ilmestyy LCD-näytölle (katso kuva I). Huomaa, että pylväsdiagrammin vasemmalla puolella olevat kaksinumeroiset luvut muuttuvat heijastamaan juuri valitun alueen alarajaa.
2. Paina RNG -näppäintä palataksesi automaattiseen alueen valintaan. Jos mittari toimii manuaalisella alueella ja "LO" (MATALA) näkyy (katso kuva J), ääni on liian matala. Jos "HI" (KORKEA) näkyy, ääni on liian voimakas. Kummassakin tapauksessa sinun on säädettävä mittausaluetta, tai lukemasi ovat epätarkkoja.

AUTOMAATTINEN SAMMUTUS

Mittari sammuu automaattisesti 20 minuutin kuluttua akun säästämiseksi. Voit ohittaa tämän ominaisuuden:

1. Varmista, että laite on sammutettu.
2. Paina - ja MAX HOLD -näppäimiä samanaikaisesti.
3. Kun koko näyttö tulee näkyviin, vapauta -painike, kun "Π"-kuvake ilmestyy LCD-näytölle, vapauta MAX HOLD -näppäin, "Π" korvataan koko näytöllä (katso kuva K).
4. Mittari pysyy päällä, kunnes -näppäintä painetaan uudelleen. Automaattinen sammutusominaisuus jatkuu seuraavan kerran, kun mittari kytketään päälle.

PARISTON VAIHTAMINEN

Kun "" -kuvake ilmestyy, 9 V:n pariston jännite on laskenut kriittisen alhaiselle tasolle, ja se on vaihdettava. Käytä ruuvimeisseliä takana olevan paristolokeron kannen irrottamiseen (katso kuva L). Aseta uusi 9 V:n paristo ja ruuvaa kansi takaisin paikalleen.

CE-SERTIFIOINTI

Mittari on seuraavien standardien mukainen:
EN 50081-1/1992: EN 55022
EN 50082-1/1997: (EN 61000-4-2/-3/-8,ENV 50204)
Mittari täyttää jäsenvaltioiden sähkömagneettista yhteensopivuutta koskevien lakien lähentämisestä annetun neuvoston direktiivin 89/336/ETY olennaiset suojeluvaatimukset.
