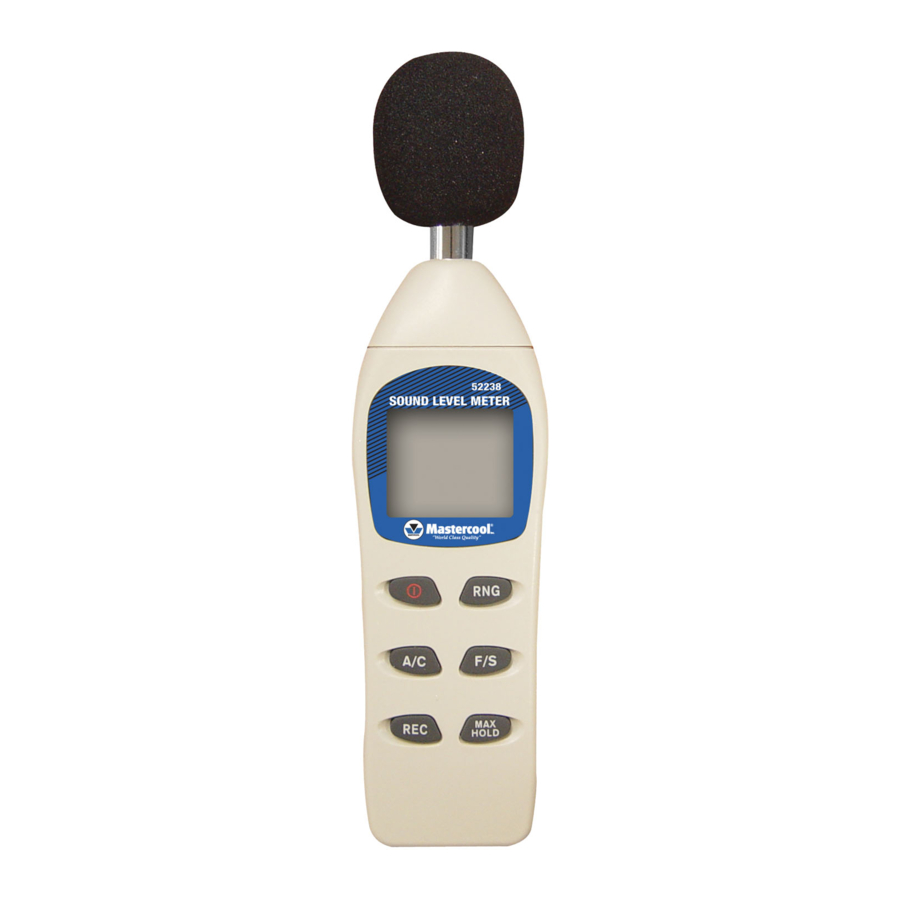

MasterCool 52238 - Dijital Ses Seviyesi Ölçer Kullanım Kılavuzu

GİRİŞ

Bu ses seviyesi ölçer, otomatik veya manuel aralık seçimi, 40 ila 130 dB arasında 4 ölçüm aralığı ve 0,1dB çözünürlük sunar. Ölçer, hızlı ve yavaş tepki süreleri ile A ve C ağırlıklandırması arasında seçim yapmanızı sağlar. Maksimum tutma fonksiyonu sağlanmıştır. Ölçer üzerindeki jaklar AC analog çıkışı sağlar.

DÜĞME AÇIKLAMASI

: Ölçeri açma veya kapatma

RNG: Otomatik Aralık/Manuel aralık

REC: Maksimum ve Minimum ses seviyesi ölçümünü kaydetme

A/C: A ağırlıklandırması ve C ağırlıklandırması

F/S: Tepki

MAX HOLD: Maksimum ses seviyesi okumasını dondurma

SES SEVİYELERİNİ ÖLÇME

Ses seviyeleri hem dijital olarak hem de bir çubuk grafik üzerinde görüntülenir. Dijital ekran her 160ms'de bir güncellenirken, çubuk grafik her 40ms'de bir güncellenir.

Ölçeri açmak için tuşuna basın. Ünite önce tam LCD'yi ve "188.8"i (Şekil A'ya bakınız) ardından 99.9'dan sıfıra doğru geri sayımı (Şekil B'ye bakınız) gösterecektir. Ölçer şimdi mevcut ses seviyelerini ölçmeye başlayacaktır. SPL (Ses Basıncı Seviyeleri) sol tarafta; LCD'nin sağ tarafında "A", "dB" görünür. Mikrofonu ölçülecek sesin kaynağına doğru tutun.

TEPKİ SÜRESİNİ SEÇME

Farklı uygulamalara ve standartlara uyacak şekilde hızlı veya yavaş bir tepki süresi seçebilirsiniz. Örneğin, çoğu OSHA ile ilgili test, yavaş tepki süresi ve A ağırlıklandırması kullanılarak yapılır. Ölçeri açtığınızda, hızlı tepki modunda olacaktır (Şekil C'ye bakınız). Hızlı ve yavaş tepki arasında geçiş yapmak için F/S tuşuna basın. Mevcut modu belirtmek için LCD'nin üst kısmında küçük bir simge, FAST (hızlı) veya SLOW (yavaş) görüntülenecektir (Şekil D'ye bakınız).

A VE C AĞIRLIKLANDIRMASINI SEÇME

Ölçeri açtığınızda, A ağırlıklandırma modunda olacaktır. A ağırlıklandırması, ölçerin frekans spektrumu üzerinde genliği artıran ve azaltan insan kulağıyla aynı şekilde yanıt vermesini sağlar. A ağırlıklandırması için uygulamalar arasında OSHA düzenleyici testleri, çevresel ölçüm, iş yeri tasarımı ve düşük uygulama yer alır.
C ağırlıklandırması, frekans spektrumu üzerinde genliğin artırılması veya azaltılması olmadan düz tepki ölçümleri için uygundur. C ağırlıklandırması için uygulamalar arasında motorların ve makinelerin ses seviyesi analizi yer alır. A ve C ağırlıklandırması arasında seçim yapmak için A/C tuşuna basın. Mevcut modu belirtmek için LCD'nin sağ tarafında küçük bir A veya C simgesi görüntülenecektir (Şekil E'ye bakınız).

MAKSİMUM SES SEVİYESİ OKUMASINI DONDURMA

1. Ölçeri açmak için tuşuna basın.
2. Ses seviyelerini ölçerken, maksimum okumayı dondurmak için MAX HOLD tuşuna basın. MAX HOLD görüntülenecektir (Şekil F'ye bakınız). LCD, daha yüksek bir okuma algılanana kadar değişmeden kalacaktır. Çubuk grafiğin mevcut okumayı kaydetmeye devam edeceğini unutmayın.
3. Maksimum tutma modundan çıkmak için MAX HOLD tuşuna tekrar basın.

MAKS VE MİN ÖLÇÜMLERİNİ KAYDETME

1. Ölçeri açmak için tuşuna basın.
2. REC tuşuna basın. REC simgesi LCD'nin sol üst köşesinde görüntülenecektir (Şekil G'ye bakınız). Ölçer, maksimum ve minimum ses seviyesi ölçümlerini izlemeye başlayacaktır.
3. REC tuşuna tekrar basın. MIN simgesi LCD'nin üst ortasında görünecektir (Şekil H'ye bakınız) ve minimum ses seviyesi ölçümü görüntülenecektir. Ünite şu anda kayıt yapmıyor, ancak çubuk grafik mevcut okumayı göstermeye devam edecektir.
4. REC tuşuna tekrar basın. MAX, LCD'de "REC" tarafından görünecek ve maksimum ses seviyesi ölçümü görüntülenecektir. Ünite şu anda kayıt yapmıyor, ancak çubuk grafik mevcut okumayı göstermeye devam edecektir.
5. Kayda devam etmek ve işlemi tekrarlamak için REC tuşuna tekrar basın.
6. Kayıt modundan çıkmak için REC göstergesi kaybolana kadar REC tuşunu basılı tutun.

OTOMATİK VE MANUEL ARALIK SEÇME

Ölçer, 10dB'lik adımlarla 4 ölçüm aralığına sahiptir: 40~70dB, 60~90dB, 80dB~110dB, 100dB~130dB. Ölçer açıldığında otomatik aralık modunda olacaktır ve LCD'nin sol tarafında küçük bir AUTO görüntülenecektir. Bu modda, ölçer doğruluk için ölçüm aralığını otomatik olarak ayarlayacaktır. Çubuk grafiğin solundaki iki basamaklı sayı, mevcut aralığın alt ucunu gösterecektir.
Ölçer, manuel modda daha hızlı okumalar alacaktır, çünkü ünitenin ölçümü görüntülemeden önce önce aralığı belirlemesi gerekmez. Bu, ölçüm aralığını önceden bildiğinizde faydalıdır.

Aralığı Manuel Olarak Ayarlamak İçin:

1. Ses seviyelerini ölçerken, ölçüm aralığını ayarlamak için gerektiği gibi RNG tuşuna basın. MANU, LCD'de görünecektir (Şekil I'ye bakınız). Çubuk grafiğin solundaki iki basamaklı sayıların, yeni seçilen aralığın altını yansıtacak şekilde değişeceğini unutmayın.
2. Otomatik aralığa dönmek için RNG tuşuna basın. Ölçer manuel aralıkta çalışıyorsa ve "LO" görüntüleniyorsa (Şekil J'ye bakınız), ses çok düşüktür. "HI" görüntüleniyorsa, ses çok yüksektir. Her iki durumda da, ölçüm aralığını ayarlamanız gerekir, aksi takdirde okumalarınız yanlış olacaktır.

OTOMATİK KAPANMA

Pil ömrünü korumak için ölçer 20 dakika sonra otomatik olarak kapanacaktır. Bu özelliği geçersiz kılmak için:

1. Ünitenin kapalı olduğundan emin olun.
2. ve MAX HOLD tuşlarına aynı anda basın.
3. Tam ekran göründüğünde, düğmesini bırakın, LCD'de "Π" simgesi göründüğünde, MAX HOLD tuşunu bırakın, "Π" tam ekranla değiştirilecektir (Şekil K'ya bakınız).
4. Ölçer, tuşuna tekrar basılana kadar açık kalacaktır. Otomatik kapanma özelliği, ölçer bir sonraki açıldığında devam edecektir.

PİLİ DEĞİŞTİRME

"" simgesi göründüğünde, 9V pil kritik derecede düşük bir voltaj seviyesine düşmüştür ve değiştirilmelidir. Arka pil bölmesi kapağını sökmek için bir tornavida kullanın (Şekil L'ye bakınız). Yeni bir 9V pil takın ve kapağı geri vidalayın.

CE SERTİFİKASI

Ölçer aşağıdaki standartlara uygundur:
EN 50081-1/1992: EN 55022
EN 50082-1/1997: (EN 61000-4-2/-3/-8,ENV 50204)
Ölçer, elektromanyetik uyumlulukla ilgili Üye Devletlerin yasalarının yakınlaştırılmasına ilişkin 89/336/EEC Konsey Direktifi'nin temel koruma gereksinimlerine uygundur.
