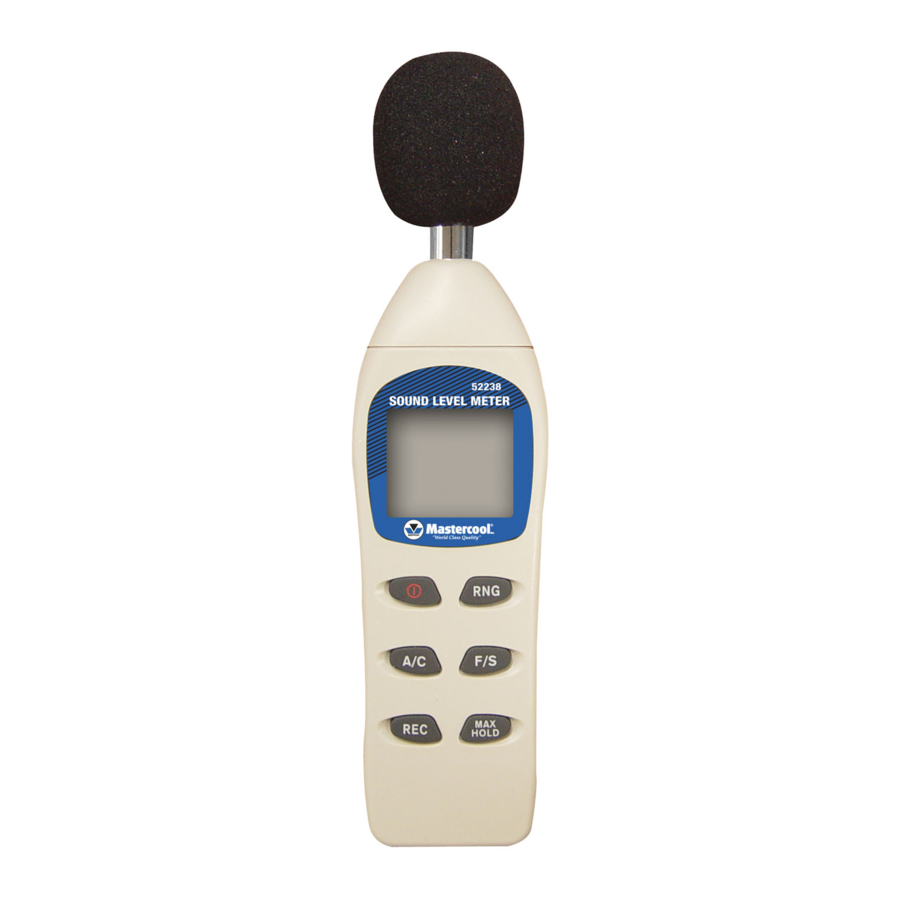

MasterCool 52238 - Skaitmeninio garso lygio matuoklio vadovas

ĮVADAS

Šis garso lygio matuoklis suteikia automatinį arba rankinį diapazoną, 4 matavimo diapazonus nuo 40 iki 130 dB ir pasižymi 0,1 dB skiriamąja geba. Matuoklis leidžia pasirinkti greitą arba lėtą reakcijos laiką, taip pat A ir C svorius. Yra maksimalaus sulaikymo funkcija. Matuoklio lizdai suteikia AC analoginį išėjimą.

MYGTUKŲ APRAŠYMAS

: Įjungti arba išjungti matuoklį

RNG: Automatinis diapazonas / Rankinis diapazonas

REC: Įrašyti maksimalų ir minimalų garso lygio matavimą

A/C: A svoris ir C svoris

F/S: Atsakas

MAX HOLD: Užšaldyti maksimalų garso lygio rodmenį

GARSO LYGIO MATAVIMAS

Garso lygiai rodomi skaitmeniniu būdu ir juostinėje diagramoje. Skaitmeninis ekranas atnaujinamas kas 160 ms, o juostinė diagrama atnaujinama kas 40 ms.

Paspauskite mygtuką, kad įjungtumėte matuoklį. Įrenginys pirmiausia parodys visą LCD ekraną ir "188.8" (žr. A pav.), tada atgal skaičiuos nuo 99.9 iki nulio (žr. B pav.). Dabar matuoklis pradės matuoti dabartinius garso lygius. SPL (garso slėgio lygiai) rodomi kairėje pusėje; "A", "dB" dešinėje LCD ekrano pusėje. Nukreipkite mikrofoną į matuojamo garso šaltinį.

ATSAKO LAIKO PASIRINKIMAS

Galite pasirinkti greitą arba lėtą reakcijos laiką, kad atitiktų skirtingas programas ir standartus. Pavyzdžiui, dauguma su OSHA susijusių bandymų atliekami naudojant lėtą reakcijos laiką ir A svorį. Kai įjungiate matuoklį, jis bus greito atsako režime (žr. C pav.). Paspauskite F/S mygtuką, kad perjungtumėte greitą ir lėtą atsaką. Maža piktograma, FAST (greitas) arba SLOW (lėtas), bus rodoma LCD ekrano viršuje, kad parodytų dabartinį režimą (žr. D pav.).

A IR C SVORIO PASIRINKIMAS

Kai įjungiate matuoklį, jis bus A svorio režime. A svoris leidžia matuokliui reaguoti taip pat, kaip žmogaus ausis, kuri didina ir mažina amplitudę per dažnių spektrą. A svorio programos apima OSHA reguliavimo bandymus, aplinkos matavimus, darbo vietos projektavimą ir mažą vykdymo užtikrinimą.
C svoris tinka plokščio atsako matavimams be amplitudės padidėjimo ar sumažėjimo per dažnių spektrą. C svorio programos apima variklių ir mechanizmų garso lygio analizę. Paspauskite A/C mygtuką, kad pasirinktumėte tarp A ir C svorio. Maža A arba C piktograma bus rodoma dešinėje LCD ekrano pusėje, kad parodytų dabartinį režimą (žr. E pav.).

MAKSIMALAUS GARSO LYGIO RODMENS UŽŠALDYMAS

1. Paspauskite mygtuką, kad įjungtumėte matuoklį.
2. Matuojant garso lygius, paspauskite MAX HOLD (maksimalaus sulaikymo) mygtuką, kad užšaldytumėte maksimalų rodmenį. MAX HOLD (maksimalus sulaikymas) bus rodomas (žr. F pav.). LCD ekranas liks nepakitęs, kol nebus aptiktas didesnis rodmuo. Atminkite, kad juostinė diagrama ir toliau įrašys dabartinį rodmenį.
3. Dar kartą paspauskite MAX HOLD (maksimalaus sulaikymo) mygtuką, kad išeitumėte iš maksimalaus sulaikymo režimo.

MAKSIMALIŲ IR MINIMALIŲ MATAVIMŲ ĮRAŠYMAS

1. Paspauskite mygtuką, kad įjungtumėte matuoklį.
2. Paspauskite REC (įrašymo) mygtuką. REC (įrašymo) piktograma bus rodoma viršutiniame kairiajame LCD ekrano kampe (žr. G pav.). Matuoklis pradės sekti maksimalius ir minimalius garso lygio matavimus.
3. Dar kartą paspauskite REC (įrašymo) mygtuką. MIN (minimalus) piktograma pasirodys viršutiniame LCD ekrano viduryje (žr. H pav.) ir bus rodomas minimalus garso lygio matavimas. Šiuo metu įrenginys neįrašo, bet juostinė diagrama ir toliau rodys dabartinį rodmenį.
4. Dar kartą paspauskite REC (įrašymo) mygtuką. MAX (maksimalus) pasirodys LCD ekrane šalia "REC" (įrašymo) ir bus rodomas maksimalus garso lygio matavimas. Šiuo metu įrenginys neįrašo, bet juostinė diagrama ir toliau rodys dabartinį rodmenį.
5. Dar kartą paspauskite REC (įrašymo) mygtuką, kad tęstumėte įrašymą ir pakartotumėte procesą.
6. Paspauskite ir palaikykite REC (įrašymo) mygtuką, kol REC (įrašymo) indikatorius išnyks, kad išeitumėte iš įrašymo režimo.

AUTOMATINIO IR RANKINIO DIAPAZONO PASIRINKIMAS

Matuoklis turi 4 matavimo diapazonus 10 dB žingsniais: 40~70dB, 60~90dB, 80dB~110dB, 100dB~130dB. Kai įjungiamas matuoklis, jis bus automatiniame diapazono režime ir kairėje LCD ekrano pusėje bus rodomas mažas AUTO (automatinis). Šiame režime matuoklis automatiškai koreguos matavimo diapazoną, kad būtų tikslus. Dviejų skaitmenų skaičius kairėje juostinės diagramos pusėje parodys žemą dabartinio diapazono galą.
Matuoklis greičiau atliks rodmenis rankiniu režimu, nes įrenginiui nereikia pirmiausia nustatyti diapazono prieš rodant matavimą. Tai naudinga, kai iš anksto žinote matavimo diapazoną.

Norėdami rankiniu būdu reguliuoti diapazoną:

1. Matuojant garso lygius, paspauskite RNG (diapazono) mygtuką, kad prireikus sureguliuotumėte matavimo diapazoną. MANU (rankinis) pasirodys LCD ekrane (žr. I pav.). Atminkite, kad du skaitmenų skaičiai kairėje juostinės diagramos pusėje pasikeis, kad atspindėtų naujai pasirinkto diapazono žemą galą.
2. Paspauskite RNG (diapazono) mygtuką, kad grįžtumėte į automatinį diapazoną. Jei matuoklis veikia rankiniu diapazono režimu ir rodomas "LO" (žemas) (žr. J pav.), garsas yra per žemas. Jei rodomas "HI" (aukštas), garsas yra per garsus. Bet kuriuo atveju turite sureguliuoti matavimo diapazoną, kitaip jūsų rodmenys bus netikslūs.

AUTOMATINIS IŠSIJUNGIMAS

Matuoklis automatiškai išsijungs po 20 minučių, kad taupytų bateriją. Norėdami nepaisyti šios funkcijos:

1. Įsitikinkite, kad įrenginys yra išjungtas.
2. Vienu metu paspauskite ir MAX HOLD (maksimalaus sulaikymo) mygtukus.
3. Kai pasirodys visas ekranas, atleiskite mygtuką, kai LCD ekrane pasirodys "Π" piktograma, atleiskite MAX HOLD (maksimalaus sulaikymo) mygtuką, "Π" bus pakeistas visu ekranu (žr. K pav.).
4. Matuoklis liks įjungtas, kol vėl bus paspaustas mygtukas. Automatinio išsijungimo funkcija vėl bus įjungta kitą kartą, kai matuoklis bus įjungtas.

BATERIJOS KEITIMAS

Kai pasirodys "" piktograma, 9 V baterijos įtampa nukrito iki kritiškai žemo lygio ir ją reikia pakeisti. Atsuktuvu atsukite galinio baterijos skyriaus dangtelį (žr. L pav.). Įdėkite naują 9 V bateriją ir užsukite dangtelį atgal.

CE SERTIFIKAVIMAS

Matuoklis atitinka šiuos standartus:
EN 50081-1/1992: EN 55022
EN 50082-1/1997: (EN 61000-4-2/-3/-8,ENV 50204)
Matuoklis atitinka esminius Tarybos direktyvos 89/336/EEB dėl valstybių narių įstatymų, susijusių su elektromagnetiniu suderinamumu, suderinimo apsaugos reikalavimus.
