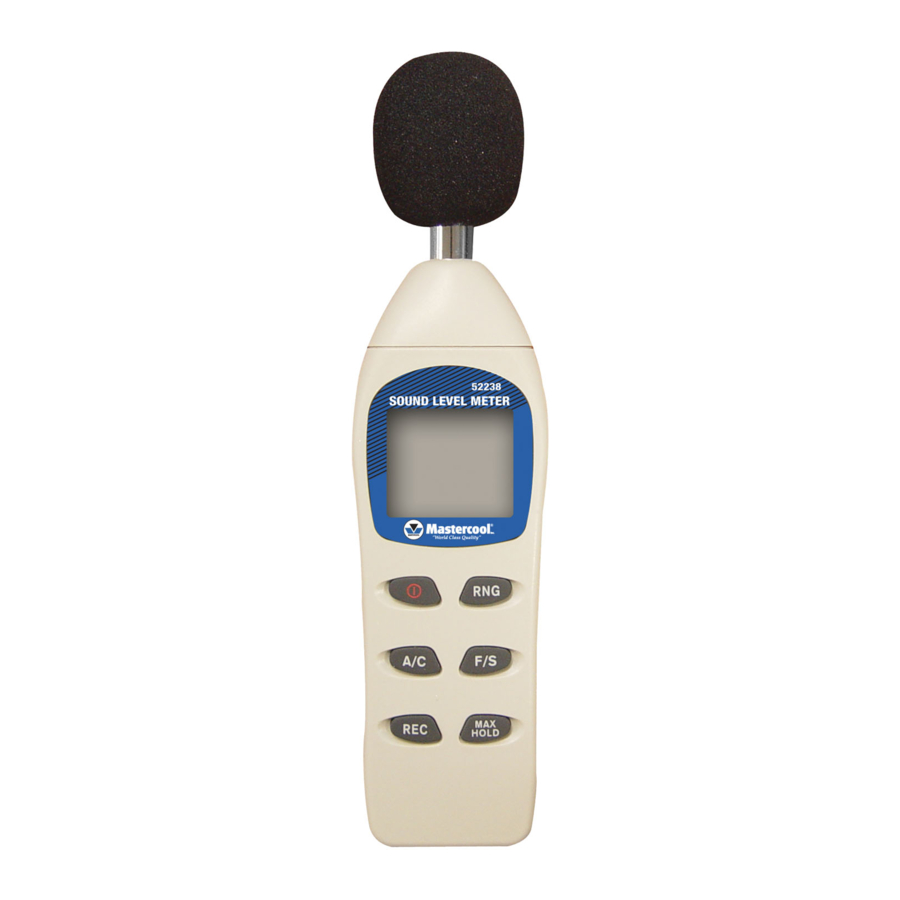

MasterCool 52238 - Mwongozo wa Mita ya Sauti ya Dijitali

UTANGULIZI

Mita hii ya kiwango cha sauti hutoa masafa ya moja kwa moja au ya mwongozo, masafa 4 ya vipimo kutoka 40 hadi 130 dB, na ina azimio la 0.1dB. Mita hukuruhusu kuchagua kati ya nyakati za majibu ya haraka na polepole pamoja na uzani wa A na C. Kazi ya kushikilia kiwango cha juu imetolewa. Jeki kwenye mita hutoa pato la analogi la AC.

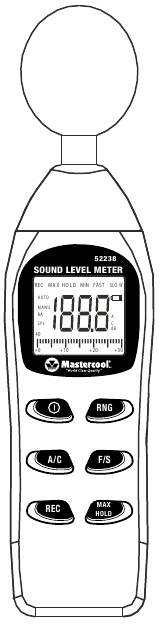

MAELEZO YA VITUFE

: Washa au zima mita (Power on or power off the meter)

RNG: Masafa ya Moja kwa Moja/Masafa ya Mwongozo (Auto Range/Manual range)

REC: Rekodi kipimo cha kiwango cha juu na cha chini cha sauti (Record Maximum and Minimum sound level measurement)

A/C: Uzani wa A na uzani wa C

F/S: Majibu (Response)

MAX HOLD: Zuia usomaji wa kiwango cha juu cha sauti (Freeze Maximum sound level reading)

KUPIMA VIWANGO VYA SAUTI

Viwango vya sauti huonyeshwa kidijitali na katika grafu ya pau. Onyesho la dijitali husasishwa kila 160ms, wakati grafu ya pau husasishwa kila 40ms.

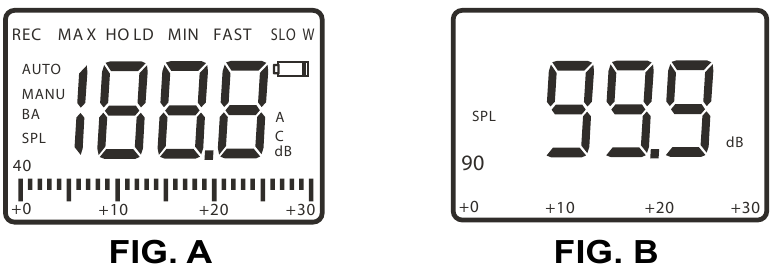

Bonyeza kitufe cha ili kuwasha mita. Kitengo kitaonyesha kwanza LCD kamili na "188.8" (angalia Mchoro A) kisha kitahesabu kutoka 99.9 hadi sifuri (angalia Mchoro B.) Mita sasa itaanza kupima viwango vya sasa vya sauti. SPL (Viwango vya Shinikizo la Sauti) huonekana upande wa kushoto; "A'', "dB" upande wa kulia wa LCD. Elekeza maikrofoni kuelekea chanzo cha sauti inayopimwa.

KUCHAGUA MUDA WA MAJIBU

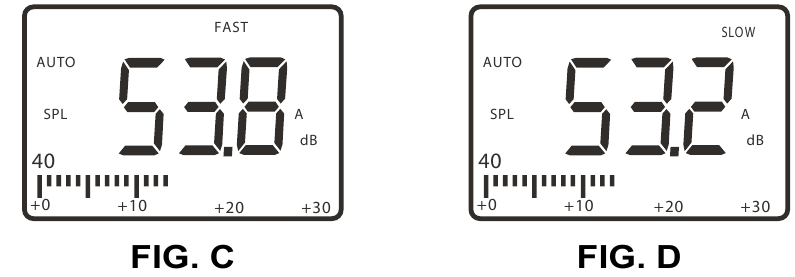

Unaweza kuchagua muda wa majibu ya haraka au polepole ili kuendana na matumizi na viwango tofauti. Kwa mfano, majaribio mengi yanayohusiana na OSHA hufanywa kwa kutumia muda wa majibu polepole na uzani wa A. Unapowasha mita, itakuwa katika hali ya majibu ya haraka (angalia Mchoro C.) Bonyeza kitufe cha F/S ili kubadilisha kati ya majibu ya haraka na polepole. Aikoni ndogo, FAST au SLOW, itaonyeshwa juu ya LCD kuonyesha hali ya sasa (angalia Mchoro D.)

KUCHAGUA UZANI WA A NA C

Unapowasha mita, itakuwa katika hali ya uzani wa A. Uzani wa A huwezesha mita kujibu kwa njia sawa na sikio la binadamu, ambalo huongeza na kupunguza amplitude juu ya wigo wa frequency. Matumizi ya uzani wa A ni pamoja na upimaji wa udhibiti wa OSHA, upimaji wa mazingira, muundo wa mahali pa kazi, na utekelezaji mdogo.

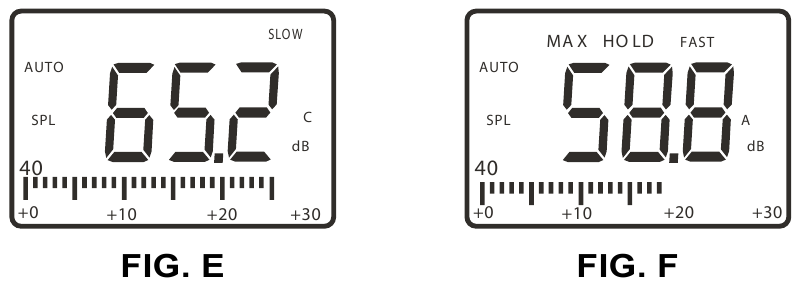

Uzani wa C unafaa kwa vipimo vya majibu bapa bila kuongezeka au kupungua kwa amplitude juu ya wigo wa frequency. Matumizi ya uzani wa C ni pamoja na uchambuzi wa kiwango cha sauti cha injini na mashine. Bonyeza kitufe cha A/C ili kuchagua kati ya uzani wa A na C. Aikoni ndogo ya A au C itaonyeshwa upande wa kulia wa LCD kuonyesha hali ya sasa (angalia Mchoro E.)

KUZUIA USOMAJI WA KIWANGO CHA JUU CHA SAUTI

1. Bonyeza kitufe cha ili kuwasha mita.
2. Unapopima viwango vya sauti, bonyeza kitufe cha MAX HOLD ili kuzuia usomaji wa juu zaidi. MAX HOLD itaonyeshwa (angalia Mchoro F.) LCD itabaki bila kubadilika hadi usomaji wa juu zaidi utakapogunduliwa. Kumbuka kuwa grafu ya pau itaendelea kurekodi usomaji wa sasa.
3. Bonyeza kitufe cha MAX HOLD tena ili kutoka kwenye hali ya kushikilia kiwango cha juu.

REKODI VIPIMO VYA JUU NA CHINI

1. Bonyeza kitufe ili kuwasha mita.

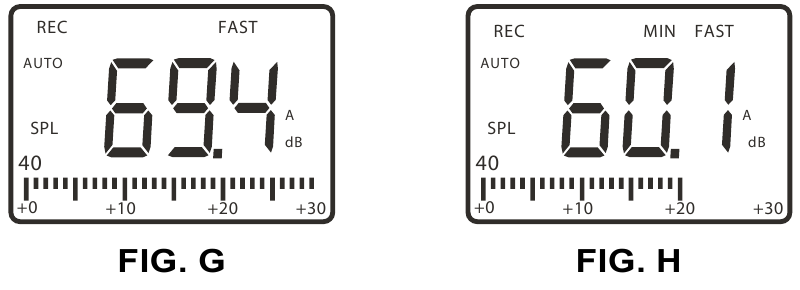

2. Bonyeza kitufe cha REC. Aikoni ya REC itaonyeshwa kwenye kona ya juu kushoto ya LCD (angalia Mchoro G.) Mita itaanza kufuatilia vipimo vya kiwango cha juu na cha chini cha sauti.
3. Bonyeza kitufe cha REC tena. Aikoni ya MIN itaonekana katikati ya juu ya LCD (angalia Mchoro H) na kipimo cha kiwango cha chini cha sauti kitaonyeshwa. Kitengo hakirekodi kwa wakati huu, lakini grafu ya pau itaendelea kuonyesha usomaji wa sasa.
4. Bonyeza kitufe cha REC tena. MAX itaonekana kwenye LCD na "REC" na kipimo cha kiwango cha juu cha sauti kitaonyeshwa. Kitengo hakirekodi kwa wakati huu, lakini grafu ya pau itaendelea kuonyesha usomaji wa sasa.
5. Bonyeza kitufe cha REC tena ili kuendelea na kurekodi na kurudia mchakato.
6. Bonyeza na ushikilie kitufe cha REC hadi kiashiria cha REC kitakapotoweka ili kutoka kwenye hali ya kurekodi.

KUCHAGUA MASAA YA MOJA KWA MOJA NA YA MWONGOZO

Mita ina masafa 4 ya vipimo katika hatua za 10dB: 40~70dB, 60~90dB, 80dB~110dB, 100dB~130dB. Mita itakuwa katika hali ya masafa ya moja kwa moja inapowashwa na AUTO ndogo itaonyeshwa upande wa kushoto wa LCD. Katika hali hii, mita itarekebisha masafa ya kipimo kiotomatiki kwa usahihi. Nambari ya tarakimu mbili upande wa kushoto wa grafu ya pau itaonyesha mwisho wa chini wa masafa ya sasa.
Mita itachukua usomaji haraka katika hali ya mwongozo, kwa sababu kitengo hakihitaji kwanza kuanzisha masafa kabla ya kuonyesha kipimo. Hii ni muhimu wakati unajua masafa ya kipimo mapema.

Ili Kurekebisha Masafa Kwa Mikono:

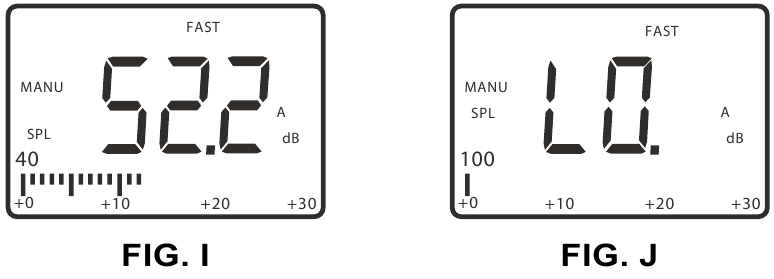

1. Unapopima viwango vya sauti, bonyeza kitufe cha RNG inavyohitajika ili kurekebisha masafa ya kipimo. MANU itaonekana kwenye LCD (angalia Mchoro I.) Kumbuka kuwa nambari za tarakimu mbili upande wa kushoto wa grafu ya pau zitabadilika ili kuonyesha chini ya masafa yaliyochaguliwa hivi karibuni.
2. Bonyeza kitufe cha RNG ili kurudi kwenye masafa ya moja kwa moja. Ikiwa mita inafanya kazi katika masafa ya mwongozo na "LO" inaonyeshwa (angalia Mchoro J), sauti ni ya chini sana. Ikiwa "HI" inaonyeshwa, sauti ni kubwa sana. Katika hali yoyote, lazima urekebishe masafa ya kipimo au usomaji wako hautakuwa sahihi.

UZIMAJI WA MOJA KWA MOJA

Mita itazima kiotomatiki baada ya dakika 20 ili kuhifadhi betri. Ili kubatilisha kipengele hiki:

1. Hakikisha kitengo kimezimwa.
2. Bonyeza vitufe vya na MAX HOLD kwa wakati mmoja.

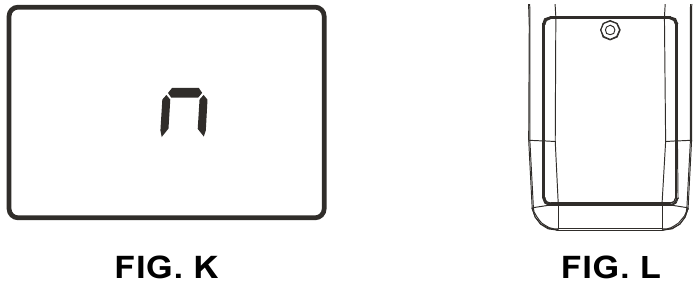

3. Onyesho kamili linapoonekana, achilia kitufe cha, aikoni ya "Π" inapoonekana kwenye LCD, achilia kitufe cha MAX HOLD, "Π" itabadilishwa na onyesho kamili (angalia Mchoro K.)
4. Mita itabaki imewashwa hadi kitufe cha kibonyezwa tena. Kipengele cha kuzima kiotomatiki kitaanza tena wakati mwingine mita itakapowashwa.

KUBADILISHA BETRI

Aikoni ya "" inapoonekana, betri ya 9V imeshuka hadi kiwango cha chini sana cha voltage na inapaswa kubadilishwa. Tumia bisibisi kufungua kifuniko cha chumba cha betri cha nyuma (angalia Mchoro L). Ingiza betri mpya ya 9V na ufunge kifuniko tena.

UTHIBITISHWAJI WA CE

Mita inakubaliana na viwango vifuatavyo:
EN 50081-1/1992: EN 55022
EN 50082-1/1997: (EN 61000-4-2/-3/-8,ENV 50204)
Mita inatii mahitaji muhimu ya ulinzi ya Maagizo ya Baraza 89/336/EEC juu ya ukaribu wa sheria za Nchi Wanachama zinazohusiana na utangamano wa sumakuumeme.
