General IRT205 - 8:1 Infrapunalämpömittarin käyttöohje

Lue nämä ohjeet huolellisesti ja perusteellisesti ennen tuotteen käyttöä.

JOHDANTO

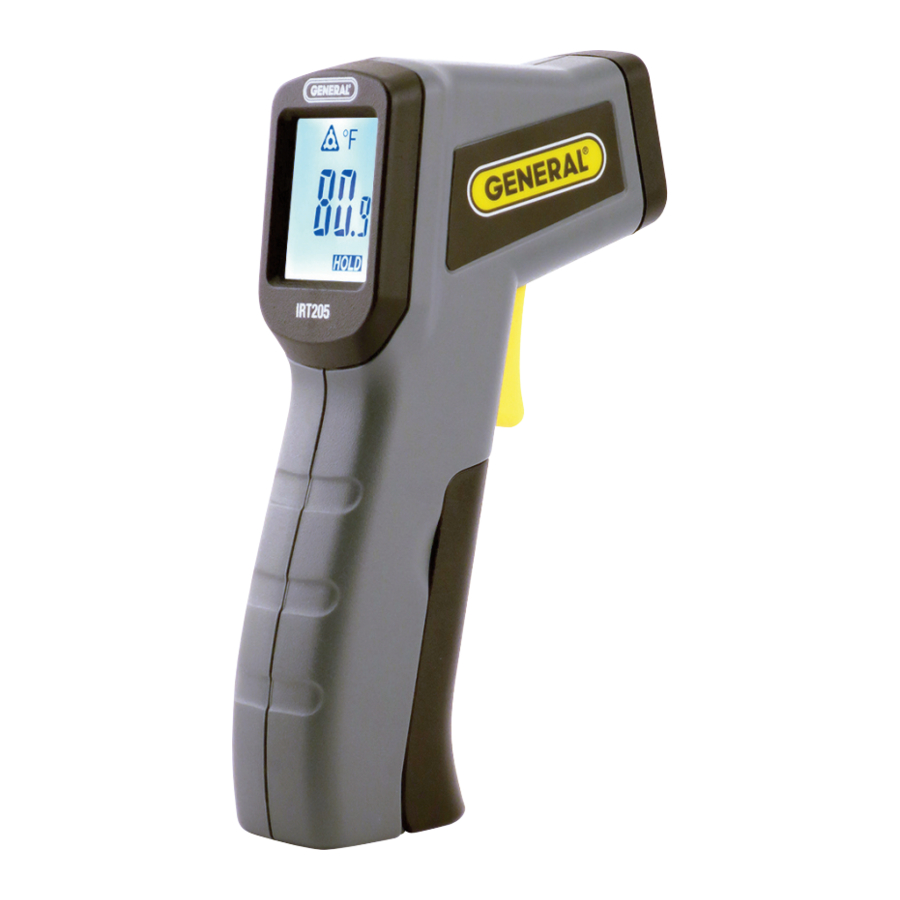

Käyttäen optista tarkkuutta (etäisyys-piste-suhde) 8:1, pistoolimallinen instrumentti mittaa pinnan tai kohteen pintalämpötilan etäältä käyttämällä infrapuna- (IR) sensoria sen lämpösäteilyn määrittämiseen. Tämä kosketukseton mittauskyky mahdollistaa turvallisen lämpötilan määrittämisen erittäin kuumille tai kylmille pinnoille (välillä -4º - 536ºF/-20º - 280ºC), vaikeapääsyisille tai hankalasti tavoitettaville kohteille ja myrkyllisille aineille. Punainen laserosoitin paikantaa mitattavan kohdealueen. Lukemat, ºF tai ºC, näkyvät taustavalaistussa LCD-näytössä.

MITÄ PAKETTI SISÄLTÄÄ

IRT205 toimitetaan läpipainopakatussa kortissa, jossa on kaksi "AAA" -alkaliparistoa takana olevassa kolossa.

TUOTTEEN YLEISKATSAUS

Kuva 1 esittää IRT205:n tärkeimmät komponentit. Kuva 2 esittää kaikki mahdolliset näyttökuvakkeet ja -ilmaisut. Käytä kuvaa 1 tutustuaksesi kaikkien komponenttien sijaintiin ja toimintaan ennen siirtymistä turvallisuus-, asennus- ja käyttöohjeisiin.

Kuva 1. IRT205:n tärkeimmät komponentit

1. Punaisen laserosoittimen ulostulo
2. Infrapunasensori
3. Mittausliipaisin
4. Paristolokero (sisältää ºF/ºC-kytkimen)
5. Taustavalaistu LCD (katso kuva 2)
6. Laserin turvallisuus-/tunnistus-/ varoitustarra (lähikuva alla)


Kuva 2. Kaikki mahdolliset näyttöilmaisut

1. Alhainen paristovarauksen ilmaisin (vaihda molemmat paristot, kun se tulee näkyviin)
2. Laserosoittimen "on" (päällä) -kuvake (liipaisin vedettynä)
3. Ilmaisee, että lämpötilalukemat ovat ºF
4. Ilmaisee, että lämpötilalukemat ovat ºC
5. Lämpötilalukema
6. Ilmaisee toiminnan skannaustilassa (liipaisinta puristettaessa)
7. Ilmaisee, että viimeinen lukema pidetään (kun liipaisin on vapautettu)

TURVALLISUUSOHJEET

• IRT205:n luokan II laserosoitin lähettää alle 1 mW:n säteilyä. Vältä kuitenkin suoraan laseriin katsomista äläkä koskaan osoita sitä ihmisiin tai eläimiin. Silmien suojauksen tarjoaa normaalisti räpytysrefleksi.
• Älä käytä IRT205:tä räjähdysvaarallisissa ympäristöissä, jotka sisältävät syttyviä nesteitä, kaasuja tai pölyä.

ASENNUSOHJEET

ASENNA PARISTOT

IRT205 on valmis käytettäväksi, kun olet asentanut kaksi mukana toimitettua "AAA" -paristoa. Paristolokeron avaamiseksi aseta peukalon ja etusormen kärjet lokeron kannen sivussa oleviin aukkoihin ja vedä se alas. Asenna paristot sarjaan lokeron sisäpuolella olevien napaisuusmerkkien mukaisesti. Käännä sitten kansi ylös ja napsauta se kiinni.

KÄYTTÖOHJEET

Lämpötilan mittaamiseksi purista liipaisinta (kuva 1, selite C) aktivoidaksesi laserosoittimen ja kohdista se kohdepintaan. Tämä saa sanan SCAN (SKANNAA) ilmestymään LCD-näyttöön yhdessä nykyisen kohteen lämpötilan kanssa. Liipaisimen vapauttaminen muuttaa SCAN (SKANNAA) -tekstin HOLD (PIDÄ)-tekstiksi ja "jäädyttää" lukeman nykyisen kohteen lämpötilaan seitsemäksi sekunniksi. Seitsemän sekunnin kuluttua IRT205 (mukaan lukien laserosoitin) sammuu automaattisesti pidentääkseen paristojen käyttöikää. Seitsemän sekunnin pito mahdollistaa sellaisten pintojen lämpötilan mittaamisen, joita et näe (esimerkiksi esineiden alla tai takana), ja lukeman lukemisen, kun olet palauttanut pistoolin silmien tasolle.

Näytettävän mittayksikön muuttamiseksi ºF:stä ºC:ksi, avaa paristolokero (kuten yllä on kuvattu), poista paristot ja siirrä lokeron sisällä oleva kytkin tehdasasetetusta ºF-asennosta ºC-asentoon (katso alla oleva kuva). Asenna sitten paristot takaisin ja käännä lokeron luukku ylös, kunnes se napsahtaa kiinni.

KÄYTTÖ- JA HUOLTOVINKKEJÄ

• Näyttö näyttää OH, jos kohteen lämpötila on yli 536ºF (280ºC), ja OL, jos sen lämpötila on alle -4ºF (-20ºC).
• Välttääksesi vanhojen tai käyttämättömien paristojen vuotamisen happoa ja pilaamasta instrumenttia, poista molemmat paristot, kun et odota käyttäväsi IRT205:tä pitkään aikaan (useita kuukausia).
• Puhdista infrapunasensorin linssi (kuva 1, selite B) usein paineilmalla tai kostealla puuvillakankaalla. Älä koskaan käytä liuotinta tai hankaavaa puhdistusainetta.

TEKNISET TIEDOT

• Mittausalue: -4º - 536ºF (-20º - 280ºC)
• Mittatarkkuus: ±3.6ºF (±2ºC) tai ±2% lukemasta (kumpi on suurempi) yli 32ºF (0ºC); ±5.4ºF (±3ºC) tai ±2% lukemasta (kumpi on suurempi) alle 32ºF (0ºC)
• Mittausresoluutio: 0.1º (F tai C)
• Etäisyys-piste (D:S) -suhde: 8:1
• Emissiivisyys: 0.95 (kiinteä)
• Näyttö: 4-numeroinen taustavalaistu LCD, jonka mitat ovat 1 x 7/8 tuumaa ja numeroiden korkeus 7/16 tuumaa
• Automaattinen virrankatkaisu: 7 sekuntia liipaisimen vapautuksen jälkeen
• Laserin teho: <1mW (luokka II) @ aallonpituus 650nm
• Virtalähde: Kaksi "AAA" -alkaliparistoa (mukana)
• Tyypillinen paristojen käyttöikä: >3 000 mittausta
• Käyttölämpötila: 32º - 104ºF (0º - 40ºC)
• Varastointilämpötila: 14º - 140ºF (-10º - 60ºC)
• Mitat: 5 x 4 x 1.3 tuumaa (128 x 102 x 32 mm)
• Paino: 2.43 oz. (69g)
