Genel IRT205 - 8:1 Kızılötesi Termometre Kılavuzu

Lütfen ürünü kullanmadan önce bu talimatları dikkatlice ve tamamen okuyun.

GİRİŞ

8:1'lik bir optik çözünürlük (mesafe-nokta oranı) kullanan tabanca tipi cihaz, termal radyasyonunu ölçmek için bir kızılötesi (IR) sensörü kullanarak bir yüzeyin veya nesnenin yüzey sıcaklığını uzaktan ölçer. Bu temassız ölçüm özelliği, çok sıcak veya soğuk yüzeylerin (-4º ila 536ºF/-20º ila 280ºC arası), erişilemeyen veya ulaşılması zor nesnelerin ve toksik maddelerin sıcaklığını güvenli bir şekilde belirlemenizi sağlar. Kırmızı bir lazer işaretçi, ölçülen hedef alanı gösterir. ºF veya ºC cinsinden okumalar, arkadan aydınlatmalı bir LCD'de görüntülenir.

PAKET İÇERİĞİ

IRT205, arkasında bir oyukta iki adet "AAA" Alkalin pil bulunan blister ambalajlı bir kartta gelir.

ÜRÜNE GENEL BAKIŞ

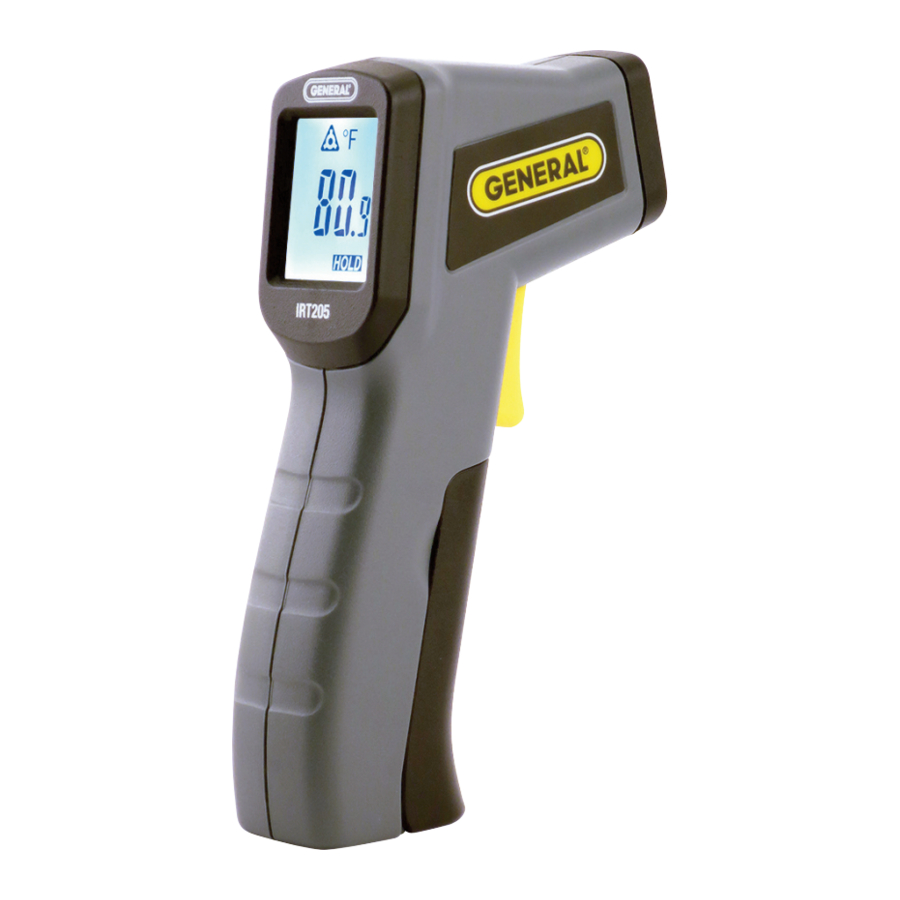

Şekil 1, IRT205'in temel bileşenlerini göstermektedir. Şekil 2, olası tüm ekran simgelerini ve göstergelerini göstermektedir. Güvenlik, kurulum ve çalıştırma talimatlarına geçmeden önce tüm bileşenlerin konumunu ve işlevini öğrenmek için Şekil 1'i kullanın.

Şekil 1. IRT205'in temel bileşenleri

1. Kırmızı lazer işaretçi çıkışı
2. Kızılötesi sensör
3. Ölçüm tetiği
4. Pil bölmesi (ºF/ºC anahtarı içerir)
5. Arkadan aydınlatmalı LCD (bkz. Şekil 2)
6. Lazer güvenliği/tanımlama/ uyarı etiketi (yakın çekim aşağıda)


Şekil 2. Olası tüm ekran göstergeleri

1. Düşük pil şarjı göstergesi (göründüğünde her iki pili de değiştirin)
2. Lazer işaretçi "açık" (on) simgesi (tetik çekildiğinde)
3. Sıcaklık okumalarının ºF cinsinden olduğunu gösterir
4. Sıcaklık okumalarının ºC cinsinden olduğunu gösterir
5. Sıcaklık okuması
6. Tarama modunda (tetik sıkıldığında) çalıştığını gösterir
7. Son okumanın tutulduğunu gösterir (tetik bırakıldıktan sonra)

GÜVENLİK TALİMATLARI

• IRT205'in Sınıf II lazer işaretçisi 1mW'den daha az radyasyon yayar. Ancak, doğrudan lazere bakmaktan kaçının ve asla insanlara veya hayvanlara doğrultmayın. Göz koruması normalde göz kırpma refleksi ile sağlanır.
• IRT205'i yanıcı sıvılar, gazlar veya toz içeren patlayıcı ortamlarda çalıştırmayın.

KURULUM TALİMATLARI

PİLLERİ TAKIN

IRT205, birlikte verilen iki adet "AAA" pili taktıktan sonra kullanıma hazırdır. Pil bölmesini açmak için, başparmağınızın ve işaret parmağınızın uçlarını bölme kapağının yan tarafındaki oyuklara yerleştirin ve aşağı doğru çekerek açın. Pilleri bölmenin içindeki polarite işaretlerine göre seri olarak takın. Ardından kapağı yukarı doğru çevirin ve yerine oturtun.

ÇALIŞTIRMA TALİMATLARI

Sıcaklık ölçümü yapmak için, lazer işaretçiyi etkinleştirmek için tetiği sıkın (Şekil 1, Açıklama C) ve bir hedef yüzeye doğrultun. Bu, LCD'de SCAN (TARAMA) kelimesinin ve mevcut hedefin sıcaklığının görünmesine neden olur. Tetiği bırakmak SCAN'i (TARAMA) HOLD (TUT) olarak değiştirir ve okumayı yedi saniye boyunca mevcut hedefin sıcaklığında "dondurur". Yedi saniye sonra, IRT205 (lazer işaretçi dahil) pil ömrünü uzatmak için otomatik olarak kapanır. Yedi saniyelik tutma, göremediğiniz yüzeylerin (örneğin, nesnelerin altında veya arkasında) sıcaklığını almanızı ve ardından tabancayı göz hizasına getirdikten sonra ekranı okumanızı sağlar.

Görüntülenen ölçü birimini ºF'den ºC'ye değiştirmek için, pil bölmesini açın (yukarıda açıklandığı gibi), pilleri çıkarın ve bölmenin içindeki anahtarı fabrika ayarı olan ºF konumundan ºC konumuna getirin (aşağıdaki fotoğrafa bakın). Ardından pilleri yeniden takın ve bölme kapağını yerine oturana kadar yukarı doğru çevirin.

ÇALIŞTIRMA VE BAKIM İPUÇLARI

• Bir hedefin sıcaklığı 536ºF (280ºC) üzerindeyse ekranda OH, sıcaklığı -4ºF (-20ºC) altındaysa OL görüntülenir.
• Eski veya kullanılmayan pillerin asit sızdırmasını ve cihazı bozmasını önlemek için, IRT205'i uzun süre (birkaç ay) kullanmayı beklemediğinizde her iki pili de çıkarın.
• Kızılötesi sensör merceğini (Şekil 1, Açıklama B) sık sık basınçlı hava veya nemli bir pamuklu bezle temizleyin. Asla çözücü veya aşındırıcı bir temizleyici kullanmayın.

TEKNİK ÖZELLİKLER

• Ölçüm aralığı: -4º ila 536ºF (-20º ila 280ºC)
• Ölçüm doğruluğu: 32ºF (0ºC) üzerinde ±3.6ºF (±2ºC) veya okumanın ±2%'si (hangisi daha büyükse); 32ºF (0ºC) altında ±5.4ºF (±3ºC) veya okumanın ±2%'si (hangisi daha büyükse)
• Ölçüm çözünürlüğü: 0.1º (F veya C)
• Mesafe-nokta (D:S) oranı: 8:1
• Emisivite: 0.95 (sabit)
• Ekran: 7/16 inç yüksekliğinde rakamlarla 1 x 7/8 inç boyutlarında 4 haneli arkadan aydınlatmalı LCD
• Otomatik kapanma: tetik bırakıldıktan 7 saniye sonra
• Lazer çıkışı: 650nm dalga boyunda <1mW (Sınıf II)
• Güç kaynağı: İki adet "AAA" Alkalin pil (dahil)
• Tipik pil ömrü: >3.000 ölçüm
• Çalışma sıcaklığı: 32º ila 104ºF (0º ila 40ºC)
• Depolama sıcaklığı: 14º ila 140ºF (-10º ila 60ºC)
• Boyutlar: 5 x 4 x 1.3 inç (128 x 102 x 32mm)
• Ağırlık: 2.43 oz. (69g)
