Instrukcja obsługi termometru na podczerwień General IRT205 - 8:1

Prosimy o uważne i dokładne przeczytanie niniejszej instrukcji przed użyciem produktu.

WPROWADZENIE

Wykorzystując rozdzielczość optyczną (stosunek odległości do plamki) 8:1, instrument w stylu pistoletu mierzy temperaturę powierzchni obiektu z odległości, używając czujnika podczerwieni (IR) do określenia ilości promieniowania cieplnego. Ta bezkontaktowa możliwość pomiaru pozwala bezpiecznie określić temperaturę bardzo gorących lub zimnych powierzchni (od -4º do 536ºF/-20º do 280ºC), niedostępnych lub trudno dostępnych obiektów oraz substancji toksycznych. Czerwony wskaźnik laserowy wskazuje mierzony obszar docelowy. Odczyty, w ºF lub ºC, są wyświetlane na podświetlanym wyświetlaczu LCD.

ZAWARTOŚĆ OPAKOWANIA

IRT205 jest dostarczany na blistrze z dwiema bateriami alkalicznymi "AAA" w zagłębieniu z tyłu.

PRZEGLĄD PRODUKTU

Rys. 1 przedstawia kluczowe elementy IRT205. Rys. 2 przedstawia wszystkie możliwe ikony i wskazania wyświetlacza. Użyj Rys. 1, aby zapoznać się z położeniem i funkcją wszystkich elementów przed przejściem do instrukcji bezpieczeństwa, konfiguracji i obsługi.

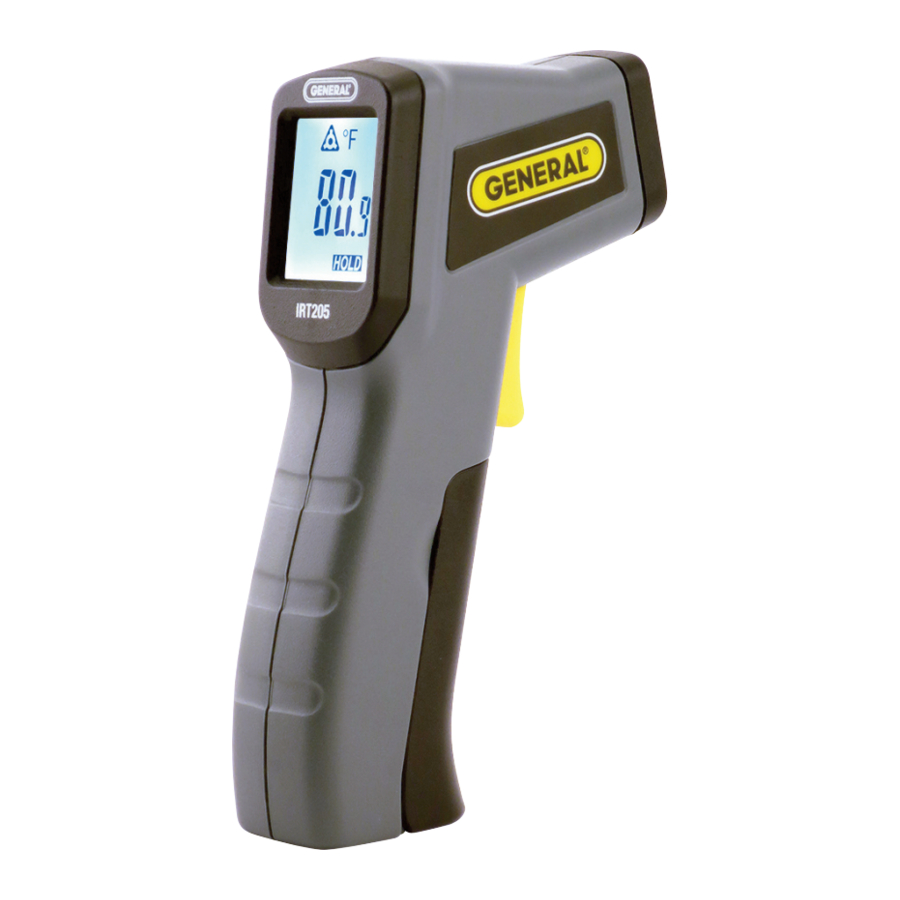

Rys. 1. Kluczowe elementy IRT205

1. Wyjście czerwonego wskaźnika laserowego
2. Czujnik podczerwieni
3. Spust pomiarowy
4. Komora baterii (zawiera przełącznik ºF/ºC)
5. Podświetlany wyświetlacz LCD (patrz Rys. 2)
6. Etykieta bezpieczeństwa/identyfikacji/ostrzegawcza lasera (zbliżenie poniżej)

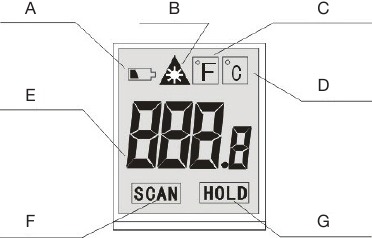

Rys. 2. Wszystkie możliwe wskazania wyświetlacza

1. Wskaźnik niskiego poziomu naładowania baterii (wymień obie baterie, gdy się pojawi)
2. Ikona wskaźnika laserowego "włączony" (z naciśniętym spustem)
3. Wskazuje, że odczyty temperatury są w ºF
4. Wskazuje, że odczyty temperatury są w ºC
5. Odczyt temperatury
6. Wskazuje działanie w trybie skanowania (z naciśniętym spustem)
7. Wskazuje, że ostatni odczyt jest zatrzymany (po zwolnieniu spustu)

INSTRUKCJE BEZPIECZEŃSTWA

• Wskaźnik laserowy klasy II IRT205 emituje mniej niż 1mW promieniowania. Należy jednak unikać patrzenia bezpośrednio na laser i nigdy nie kierować go na ludzi ani zwierzęta. Ochrona oczu jest zwykle zapewniana przez odruch mrugania.
• Nie używaj IRT205 w środowiskach wybuchowych zawierających łatwopalne ciecze, gazy lub pyły.

INSTRUKCJE KONFIGURACJI

ZAINSTALUJ BATERIE

IRT205 jest gotowy do użycia po zainstalowaniu dwóch dołączonych baterii "AAA". Aby otworzyć komorę baterii, umieść opuszki kciuka i palca wskazującego w wycięciach z boku pokrywy komory i pociągnij, aby ją odchylić. Zainstaluj baterie szeregowo zgodnie ze znakami polaryzacji wewnątrz komory. Następnie odchyl pokrywę i zatrzaśnij ją.

INSTRUKCJE OBSŁUGI

Aby dokonać pomiaru temperatury, naciśnij spust (Rys. 1, Odnośnik C), aby aktywować wskaźnik laserowy i wyceluj go w powierzchnię docelową. Spowoduje to wyświetlenie słowa SCAN (SKANOWANIE) na wyświetlaczu LCD wraz z temperaturą bieżącego celu. Zwolnienie spustu zmienia SCAN (SKANOWANIE) na HOLD (ZATRZYMANIE) i "zamraża" odczyt na temperaturze bieżącego celu na siedem sekund. Po siedmiu sekundach IRT205 (w tym wskaźnik laserowy) automatycznie wyłącza się, aby wydłużyć żywotność baterii. Siedmiosekundowe zatrzymanie umożliwia pomiar temperatury powierzchni, których nie widać (pod lub za przedmiotami, na przykład), a następnie odczytanie wyświetlacza po powrocie pistoletu do poziomu oczu.

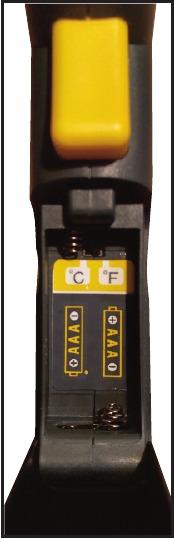

Aby zmienić wyświetlaną jednostkę miary z ºF na ºC, otwórz komorę baterii (jak opisano powyżej), wyjmij baterie i przesuń przełącznik wewnątrz komory z ustawionej fabrycznie pozycji ºF do pozycji ºC (patrz zdjęcie poniżej). Następnie ponownie zainstaluj baterie i odchyl drzwiczki komory, aż się zatrzasną.

WSKAZÓWKI DOTYCZĄCE OBSŁUGI I KONSERWACJI

• Wyświetlacz wskaże OH, jeśli temperatura celu jest wyższa niż 536ºF (280ºC), a OL, jeśli jego temperatura jest niższa niż -4ºF (-20ºC).
• Aby uniknąć wycieku kwasu ze starych lub nieużywanych baterii i zniszczenia instrumentu, wyjmij obie baterie, jeśli nie spodziewasz się używać IRT205 przez dłuższy czas (kilka miesięcy).
• Czyść soczewkę czujnika podczerwieni (Rys. 1, Odnośnik B) często sprężonym powietrzem lub wilgotną bawełnianą szmatką. Nigdy nie używaj rozpuszczalnika ani ściernego środka czyszczącego.

SPECYFIKACJE

• Zakres pomiarowy: -4º do 536ºF (-20º do 280ºC)
• Dokładność pomiaru: ±3.6ºF (±2ºC) lub ±2% odczytu (w zależności od tego, która wartość jest większa) powyżej 32ºF (0ºC); ±5.4ºF (±3ºC) lub ±2% odczytu (w zależności od tego, która wartość jest większa) poniżej 32ºF (0ºC)
• Rozdzielczość pomiaru: 0.1º (F lub C)
• Stosunek odległości do plamki (D:S): 8:1
• Emisyjność: 0.95 (stała)
• Wyświetlacz: 4-cyfrowy podświetlany wyświetlacz LCD o wymiarach 1 x 7/8 cala, z cyframi o wysokości 7/16 cala
• Automatyczne wyłączanie: 7 sekund po zwolnieniu spustu
• Moc lasera: <1mW (klasa II) @ długość fali 650nm
• Źródło zasilania: Dwie baterie alkaliczne "AAA" (w zestawie)
• Typowa żywotność baterii: >3,000 pomiarów
• Temperatura pracy: 32º do 104ºF (0º do 40ºC)
• Temperatura przechowywania: 14º do 140ºF (-10º do 60ºC)
• Wymiary: 5 x 4 x 1.3 cala (128 x 102 x 32mm)
• Waga: 2.43 oz. (69g)
