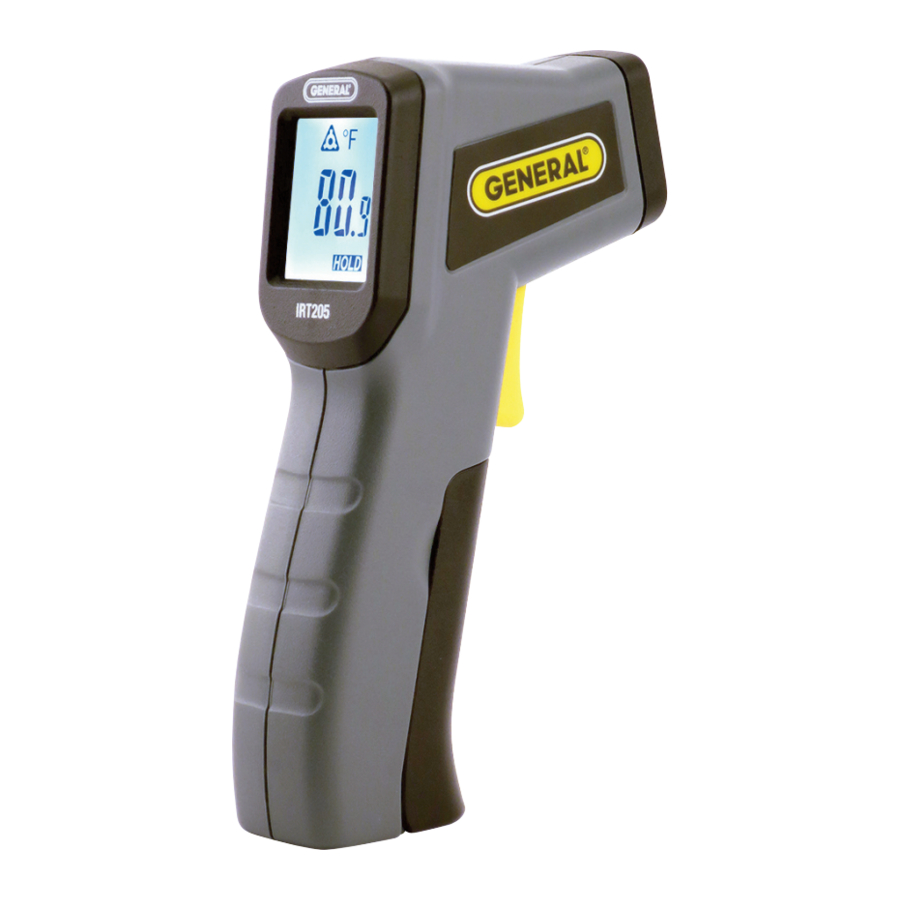

Manual de utilizare al termometrului cu infraroșu General IRT205 - 8:1

Vă rugăm să citiți cu atenție și în întregime aceste instrucțiuni înainte de a utiliza produsul.

INTRODUCERE

Folosind o rezoluție optică (raport distanță-punct) de 8:1, instrumentul tip pistol măsoară temperatura suprafeței unui obiect de la distanță, utilizând un senzor infraroșu (IR) pentru a cuantifica radiația termică a acestuia. Această capacitate de măsurare fără contact vă permite să determinați în siguranță temperatura suprafețelor foarte fierbinți sau reci (de la -4º la 536ºF/-20º la 280ºC), a obiectelor inaccesibile sau greu accesibile și a substanțelor toxice. Un indicator laser roșu indică zona țintă care este măsurată. Citirile, în ºF sau ºC, sunt afișate pe un LCD cu iluminare din spate.

CE SE AFLĂ ÎN PACHET

IRT205 vine pe o карту cu blistere cu două baterii alcaline "AAA" într-o cavitate pe spate.

PREZENTAREA PRODUSULUI

Fig. 1 prezintă componentele cheie ale IRT205. Fig. 2 prezintă toate pictogramele și indicațiile posibile de afișare. Utilizați Fig. 1 pentru a vă familiariza cu poziția și funcția tuturor componentelor înainte de a trece la instrucțiunile de siguranță, instalare și utilizare.

Fig. 1. Componentele cheie ale IRT205

1. Ieșire indicator laser roșu
2. Senzor infraroșu
3. Declanșator de măsurare
4. Compartiment pentru baterii (conține un comutator ºF/ºC)
5. LCD cu iluminare din spate (vezi Fig. 2)
6. Etichetă de avertizare/identificare/siguranță laser (prim-plan mai jos)


Fig. 2. Toate indicațiile posibile de afișare

1. Indicator de încărcare scăzută a bateriei (înlocuiți ambele baterii când apare)
2. Pictogramă indicator laser "pornit" (cu declanșatorul apăsat)
3. Indică faptul că valorile temperaturii sunt în ºF
4. Indică faptul că valorile temperaturii sunt în ºC
5. Citirea temperaturii
6. Indică funcționarea în modul de scanare (cu declanșatorul apăsat)
7. Indică faptul că ultima citire este menținută (după ce declanșatorul a fost eliberat)

INSTRUCȚIUNI DE SIGURANȚĂ

• Indicatorul laser de Clasa II al IRT205 emite mai puțin de 1mW de radiație. Cu toate acestea, evitați să vă uitați direct la laser și nu-l îndreptați niciodată spre persoane sau animale. Protecția ochilor este asigurată în mod normal de reflexul de clipire.
• Nu utilizați IRT205 în medii explozive care conțin lichide, gaze sau praf inflamabile.

INSTRUCȚIUNI DE INSTALARE

INSTALAREA BATERIILOR

IRT205 este gata de utilizare după ce instalați cele două baterii "AAA" incluse. Pentru a deschide compartimentul bateriilor, plasați vârfurile degetului mare și ale arătătorului în decupajele de pe partea laterală a capacului compartimentului și trageți pentru a-l rabata în jos. Instalați bateriile în serie, conform marcajelor de polaritate de pe interiorul compartimentului. Apoi rabatați capacul în sus și fixați-l în poziție.

INSTRUCȚIUNI DE UTILIZARE

Pentru a efectua o măsurare a temperaturii, apăsați declanșatorul (Fig. 1, Apel C) pentru a activa indicatorul laser și a-l ținti spre o suprafață țintă. Acest lucru face ca cuvântul SCAN (SCANARE) să apară pe LCD, împreună cu temperatura țintei curente. Eliberarea declanșatorului schimbă SCAN (SCANARE) în HOLD (MENȚINERE) și "îngheață" citirea la temperatura țintei curente timp de șapte secunde. După șapte secunde, IRT205 (inclusiv indicatorul laser) se oprește automat pentru a prelungi durata de viață a bateriei. Menținerea de șapte secunde vă permite să luați temperatura suprafețelor pe care nu le puteți vedea (sub sau în spatele obiectelor, de exemplu) și apoi să citiți afișajul după ce readuceți pistolul la nivelul ochilor.

Pentru a schimba unitatea de măsură afișată de la ºF la ºC, deschideți compartimentul bateriilor (așa cum este descris mai sus), scoateți bateriile și mutați comutatorul din interiorul compartimentului din poziția setată din fabrică ºF în poziția ºC (vezi fotografia de mai jos). Apoi reinstalați bateriile și rabatați ușa compartimentului în sus până când se fixează în poziție.

SFATURI DE UTILIZARE ȘI ÎNTREȚINERE

• Afișajul va indica OH dacă temperatura unei ținte este peste 536ºF (280ºC) și OL dacă temperatura sa este sub -4ºF (-20ºC).
• Pentru a evita ca bateriile vechi sau nefolosite să piardă acid și să strice instrumentul, scoateți ambele baterii atunci când nu vă așteptați să utilizați IRT205 pentru o perioadă lungă de timp (câteva luni).
• Curățați des lentila senzorului infraroșu (Fig. 1, Apel B) cu aer comprimat sau cu o cârpă de bumbac umedă. Nu utilizați niciodată un solvent sau un detergent abraziv.

SPECIFICAȚII

• Interval de măsurare: -4º până la 536ºF (-20º până la 280ºC)
• Precizia măsurării: ±3,6ºF (±2ºC) sau ±2% din citire (oricare este mai mare) peste 32ºF (0ºC); ±5,4ºF (±3ºC) sau ±2% din citire (oricare este mai mare) sub 32ºF (0ºC)
• Rezoluție de măsurare: 0,1º (F sau C)
• Raport distanță-punct (D:S): 8:1
• Emisivitate: 0,95 (fixă)
• Afișaj: LCD cu iluminare din spate cu 4 cifre, cu dimensiuni de 1 x 7/8 in., cu cifre de 7/16 in. înălțime
• Oprire automată: 7 secunde după eliberarea declanșatorului
• Ieșire laser: <1mW (Clasa II) @ lungime de undă de 650nm
• Sursă de alimentare: Două baterii alcaline "AAA" (incluse)
• Durată de viață tipică a bateriei: >3.000 de măsurători
• Temperatură de funcționare: 32º până la 104ºF (0º până la 40ºC)
• Temperatură de depozitare: 14º până la 140ºF (-10º până la 60ºC)
• Dimensiuni: 5 x 4 x 1,3 in. (128 x 102 x 32mm)
• Greutate: 2,43 oz. (69g)
