TP-Link Deco X50-PoE - AX3000 Whole Home Mesh Wi-Fi 6 System -käyttöohje

Sisältö

1 Johdanto
2 Merkinnät
3 Lisätietoja
4 Nopeus-/peitto-/laitteen määrän vastuuvapauslauseke
5 Saumattoman verkkovierailun vastuuvapauslauseke
6 HomeShield-vastuuvapauslauseke
7 Ulkonäkö
8 Käynnistä Deco
- 8.1 Vaihtoehto 1: PoE-kytkimen kautta (802.3at-standardin mukainen)
- 8.2 Vaihtoehto 2: Virtalähteen kautta
9 Deco-verkon määrittäminen
10 Asenna Deco
11 Vianmääritys
12 Viitteet
13 Lataa käyttöohje
14 Muilla kielillä

Johdanto

Tämä opas tarjoaa lyhyen johdannon Whole Home Deco Mesh Wi-Fi 6 -järjestelmään PoE:llä ja säädöstietoja.
Decossa käytettävissä olevat ominaisuudet voivat vaihdella mallin ja ohjelmistoversion mukaan. Decon saatavuus voi myös vaihdella alueen tai Internet-palveluntarjoajan mukaan. Kaikki tämän oppaan kuvat, vaiheet ja kuvaukset ovat vain esimerkkejä, eivätkä välttämättä vastaa todellista Deco-kokemustasi.

Merkinnät

Tässä oppaassa käytetään seuraavia merkintöjä:

Merkintä	Kuvaus
Deco	Tarkoittaa Deco Whole Home Mesh Wi-Fi -järjestelmää/yksikköä.
Alleviivaus	Hyperlinkit ovat sinivihreitä ja alleviivattuja. Voit napsauttaa siirtyäksesi verkkosivustolle tai tiettyyn osioon.
Sinivihreä	Tärkeät tiedot näkyvät sinivihreänä, mukaan lukien hallintasivun teksti, kuten valikot, kohteet, painikkeet ja niin edelleen.
Huomautus:	Tämän tyyppisen huomautuksen huomiotta jättäminen voi johtaa laitteen toimintahäiriöön tai vaurioitumiseen.
Vinkkejä:	Ilmaisee tärkeitä tietoja, jotka auttavat sinua hyödyntämään laitettasi paremmin.

Lisätietoja

Tarkat tuotetiedot löytyvät tuotesivulta osoitteessa https://www.tp-link.com .
Tekninen yhteisö on käytettävissä tuotteistamme keskustelemiseen osoitteessa https://community.tp-link.com .
Teknisen tukemme yhteystiedot löytyvät Deco-sovelluksen Ohjekeskuksesta ja Ota yhteyttä tekniseen tukeen -sivulta osoitteessa https://www.tp-link.com/support .

Nopeus-/peitto-/laitteen määrän vastuuvapauslauseke

Langattoman signaalin enimmäisnopeudet ovat fyysisiä nopeuksia, jotka on johdettu IEEE Standard 802.11 -määrityksistä. Todellista langattoman tiedonsiirron nopeutta ja langatonta peittoa sekä yhdistettyjen laitteiden määrää ei taata, ja ne vaihtelevat verkon olosuhteiden, asiakasrajoitusten ja ympäristötekijöiden, kuten rakennusmateriaalien, esteiden, liikenteen määrän ja tiheyden sekä asiakkaan sijainnin mukaan.

MU-MIMO-vastuuvapauslauseke
MU-MIMO:n käyttö edellyttää, että myös asiakkaat tukevat MU-MIMO:a.

IoT-yhteensopivuuden vastuuvapauslauseke
IoT-yhteensopivuus viittaa vain älylaitteisiin, joita voidaan ohjata Deco-sovelluksen kautta. Muut langattomat laitteet voivat silti muodostaa yhteyden Decoon normaalia Wi-Fi-käyttöä varten.

Saumattoman verkkovierailun vastuuvapauslauseke

Asiakkaiden on tuettava 802.11k/v/r -standardeja, ja ne saattavat vaatia lisämäärityksiä. Suorituskyky voi vaihdella asiakaslaitteen mukaan.

HomeShield-vastuuvapauslauseke

HomeShield sisältää ilmaisen Basic-paketin. Pro-paketista peritään maksu. Lisätietoja on osoitteessa tp-link.com/homeshield.

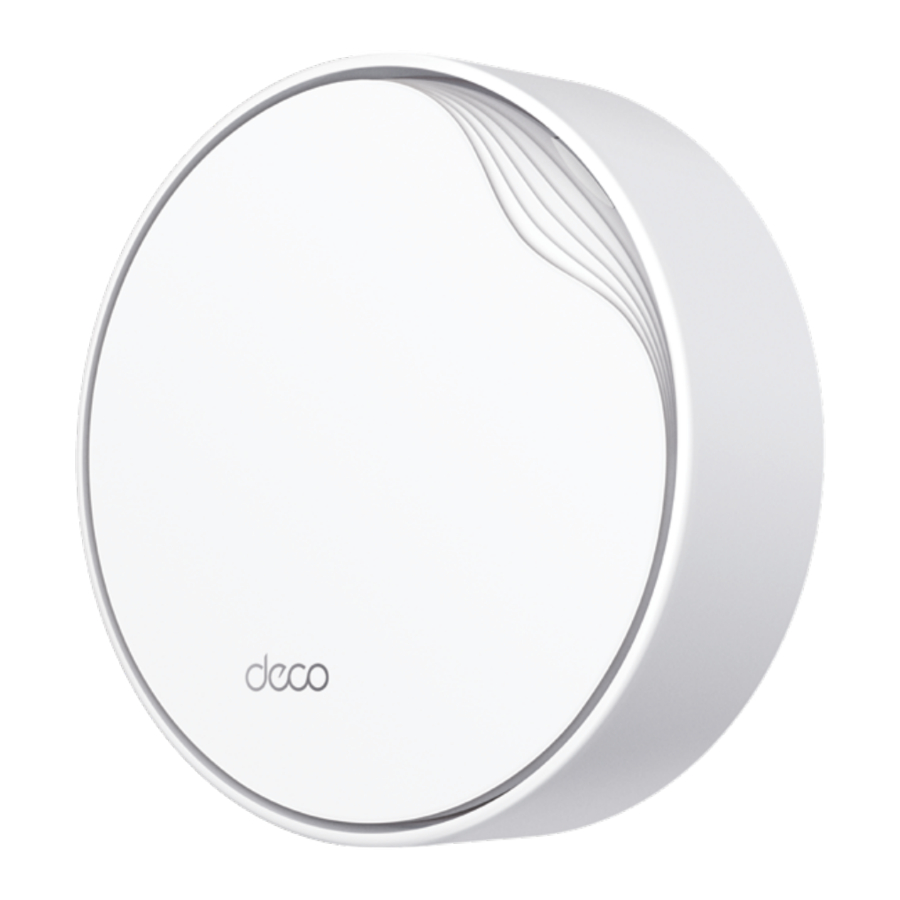

Ulkonäkö

Jokaisessa Decossa on LED-valo, jonka väri muuttuu tilan mukaan, yksi Gigabit PoE -portti, kehittynyt 2,5 Gbps PoE -portti, virtapaikka ja nollauspainike.

Katso selitys alta:

tietoa Vinkki: Tuotetarra löytyy tuotteen pohjasta.

Pulssikeltainen: Deco on nollautumassa.
Tasainen keltainen: Deco on käynnistymässä.

Pulssinsininen: Deco on valmis asennukseen.
Tasainen sininen: Deco on asentamassa.

Pulssivihreä: Deco päivittää laiteohjelmistoa.
Tasainen vihreä: Deco on asennettu ja yhdistetty.

Pulssipunainen: Satelliitti-Deco on irrotettu pää-Decosta.
Tasainen punainen: Decossa on ongelma.

Virtalähde: Deco voidaan virroitetaan virtalähteellä tai PSE-laitteella (kuten PoE-kytkimellä).

Multi-Gig Internet-yhteys: 1× 2,5 Gbps -portti ja 1× Gigabit-portti hyödyntävät täysimääräisesti paikallisen Internet-palveluntarjoajasi gigabittinopeuksia. WAN/LAN-tuki täyttää kaikki Internet-vaatimuksesi.

Nollaus: Paina 1 sekunnin ajan ja vapauta palauttaaksesi Decon tehdasasetukset. Valon muuttuminen pulssikeltaisesta tasaiseksi keltaiseksi osoittaa onnistuneen nollauksen.

Asennusvaihtoehdot

Kattoasennus

Seinäasennus

Pöytälevy

Käynnistä Deco

Deco voidaan virroittaa virtalähteellä tai PSE-laitteella (kuten PoE-kytkimellä), joka on Power Source Class 2 (PS2)- tai Limited Power Source (LPS)- ja Electrical Energy Source Class 1 (ES1) -standardien IEC 62368-1 mukainen.

Asennusvideo löytyy osoitteesta https://www.tp-link.com/support/download/deco-x50-poe/

Vaihtoehto 1: PoE-kytkimen kautta (802.3at-standardin mukainen)

Liitä Ethernet-kaapeli PoE-kytkimestä (802.3at-standardin mukainen) Decon Ethernet-porttiin. Tehon tulee olla vähintään 18 W.

Vaihtoehto 2: Virtalähteen kautta

Liitä mukana toimitetun virtalähteen toinen pää Decon virtaporttiin ja toinen pää tavalliseen pistorasiaan.

Deco-verkon määrittäminen

Aloitetaan ensin Deco-verkon määrittäminen. Hanki TP-Link Deco -sovellus iOS:lle tai Androidille ja seuraa sitten sovellusta asennuksen läpiviemiseksi.

Asennusvideo löytyy osoitteesta https://www.tp-link.com/support/download/deco-x50-poe/

Hanki Deco-sovellus
Lataa ja asenna Deco-sovellus Google Playsta tai App Storesta tai skannaamalla alla oleva QR-koodi.

TAI

Kirjaudu sisään TP-Link ID:llä

Avaa sovellus ja kirjaudu sisään TP-Link ID:lläsi. Jos sinulla ei ole TP-Link ID:tä, luo sellainen ensin.
Vinkki: Jos unohdit kirjautumissalasanasi, napauta Forgot Password (Unohditko salasanan).
Sovellus auttaa sinua nollaamaan salasanasi.
Valitse Deco-mallisi

Hae ja valitse Deco-mallisi. Jos sinulla on useampi kuin yksi Deco-malli, napauta hakukentän alla olevaa kysymystä tarkistaaksesi, miten voit maksimoida koko verkon.
Kytke Deco pistorasiaan

Katkaise virta modeemista, liitä Deco modeemiin ja kytke sitten molempiin virta.
Jos sinulla ei ole modeemia, liitä Deco suoraan Ethernet-pistorasiaan.
Määritä Decosi sijainti

Valitse tai mukauta Decosi sijainti. Sijaintia käytetään Decosi nimenä.
Yhdistä Deco Internetiin

Valitse Internet-yhteyden tyyppi ja anna tiedot. Jos et ole varma, ota yhteyttä Internet-palveluntarjoajaasi.
Luo Deco Wi-Fi

Luo verkon nimi ja salasana Decollesi ja muodosta yhteys siihen.
Asennus valmis

Deco-verkkosi on nyt toiminnassa. Voit yhdistää laitteesi Deco-verkkoon.
Jos sinulla on enemmän Decoja, napauta Add another Deco (Lisää toinen Deco) lisätäksesi ne verkkoosi.

Asenna Deco

Deco voidaan asentaa seinään, kattoon tai kytkentärasiaan pakkauksessa olevien ruuvien avulla. Valitse sopivat asennustavat.

Asennusvideo löytyy osoitteesta https://www.tp-link.com/support/download/deco-x50-poe/

Ruuvit

US: M3.5*28

EU: M3*28 / M3.5*28 1

TAI

Seinäkiinnitys: ST3.5*30

Kattoasennus: M3*30

Vaihtoehto 1: Seinälle/kattoon

Deco voidaan asentaa seinään tai kattoon pakkauksessa olevilla ruuveilla.

Jos Ethernet-kaapeli kulkee seinän läpi, aseta asennuskiinnike kaapelin reiän yläpuolelle.

Merkitse neljä kohtaa ruuvinrei'ille ja poraa neljä 6 mm (15/64 tuumaa) halkaisijaltaan olevaa reikää merkittyihin kohtiin.
Aseta muoviset seinätulpat 6 mm:n halkaisijaltaan oleviin reikiin.
Kiinnitä asennuskiinnike seinään ruuvaamalla itsekierteittävät ruuvit ankkureihin.
Varmista, että asennuskiinnike on tasaisesti pintaa vasten.
Liitä Ethernet-kaapeli Decon Ethernet-porttiin.
Suuntaa Deco-LED kuvan mukaisesti, kiinnitä Deco asennuskiinnikkeeseen ja kierrä sitä myötäpäivään, kunnes se lukittuu paikalleen.

Vaihtoehto 2: Seinän kytkentärasiaan

Deco voidaan asentaa kytkentärasiaan. Kytkentärasiaan tulee olla valmiiksi asennettu seinän sisällä kulkeva Ethernet-kaapeli. Varmista, että asennusreiät ovat linjassa kytkentärasiasi kanssa.

*Tässä esimerkkinä käytetään tavallista yhdysvaltalaista seinäkytkentärasiaa.

Irrota kytkentärasian etulevy Phillips-ruuvimeisselillä.
Vie Ethernet-kaapeli asennuskiinnikkeen läpi. Aseta mukana toimitetut ruuvit paikalleen ja kiristä ne Phillips-ruuvimeisselillä asennuskiinnikkeen kiinnittämiseksi.

Huomautuksia:
1. Älä kiristä ruuveja liikaa.
2. Jos mukana toimitetut ruuvit eivät sovi kytkentärasiaan, käytä sen sijaan kytkentärasiaan kiinnitettyjä ruuveja.
Liitä Ethernet-kaapeli Decon Ethernet-porttiin.
Suuntaa Deco-LED kuvan mukaisesti, kiinnitä Deco asennuskiinnikkeeseen ja kierrä sitä myötäpäivään, kunnes se lukittuu paikalleen.

Vaihtoehto 3: Kattolevyssä

Deco voidaan asentaa kattolevyyn pakkauksessa olevilla ruuveilla. Varmista, että kattolevy on suurempi kuin Deco.

Irrota kattolevy.
Aseta asennuskiinnike kattolevyn keskelle. Merkitse neljä kohtaa ruuvinrei'ille ja paikka Ethernet-kaapelin reiälle. Poraa neljä 4 mm (5/32 tuumaa) halkaisijaltaan olevaa reikää ruuveille ja 25 mm (63/64 tuumaa) halkaisijaltaan oleva reikä Ethernet-kaapelille merkittyihin kohtiin.
Kiinnitä asennuskiinnike kattolevyyn neljällä uppokantaruuvilla, aluslevyllä ja siipimutterilla.
Vie Ethernet-kaapeli reiän läpi ja aseta kattolevy takaisin paikalleen.
Suuntaa Deco-LED kuvan mukaisesti, kiinnitä Deco asennuskiinnikkeeseen ja kierrä sitä myötäpäivään, kunnes se lukittuu paikalleen.

Vianmääritys

Tässä on ratkaisuja yleisiin ongelmiin, joita saattaa ilmetä asennuksen tai käytön aikana. Noudata ohjeita ja alla olevaa linkkiä diagnosoidaksesi ja ratkaistaksesi ongelmat, joita Deco-laitteesi kanssa saattaa ilmetä.

Jos ongelmat jatkuvat, ota meihin yhteyttä: https://www.tp-link.com/support

Q1. Mitä minun pitäisi tehdä, jos pää-Deco-laitteen määrittäminen epäonnistuu ja jään jumiin kohtaan "We couldn't find Deco" ("Emme löytäneet Decoa")?
Katso opasta https://www.tp-link.com/support/faq/2239/ tai katso video https://youtu.be/2HYuEYS9XJM

Q2. Mitä minun pitäisi tehdä, jos satelliitti-Deco-laitteen määrittäminen epäonnistuu ja jään jumiin kohtaan "We couldn't find another Deco" ("Emme löytäneet toista Decoa")?
Katso opasta https://www.tp-link.com/support/faq/1447/ tai katso video https://youtu.be/iVgDzoo16T4

Q3. Mitä minun pitäisi tehdä, jos pää-Deco-laitteen määrittäminen epäonnistuu ja jään jumiin kohtaan "Testing Internet Connection" ("Testataan Internet-yhteyttä")?
Katso video https://youtu.be/OSUrGdWH-i0

Q4. Mitä minun pitäisi tehdä, jos langattomat laitteeni eivät voi muodostaa yhteyttä Decoon?
Katso opasta https://www.tp-link.com/support/faq/2718/

Q5. Mitä minun pitäisi tehdä, jos Deco menettää yhtäkkiä Internet-yhteyden?
Katso opasta https://www.tp-link.com/support/faq/1454/

Q6. Kuinka löydän sopivan paikan Decolleni?
Katso opasta https://www.tp-link.com//support/faq/1446/

Q7. Mitä voin tehdä, jos Deco-sovellus ei toimi kunnolla?
Katso opasta https://www.tp-link.com/support/faq/1456/
