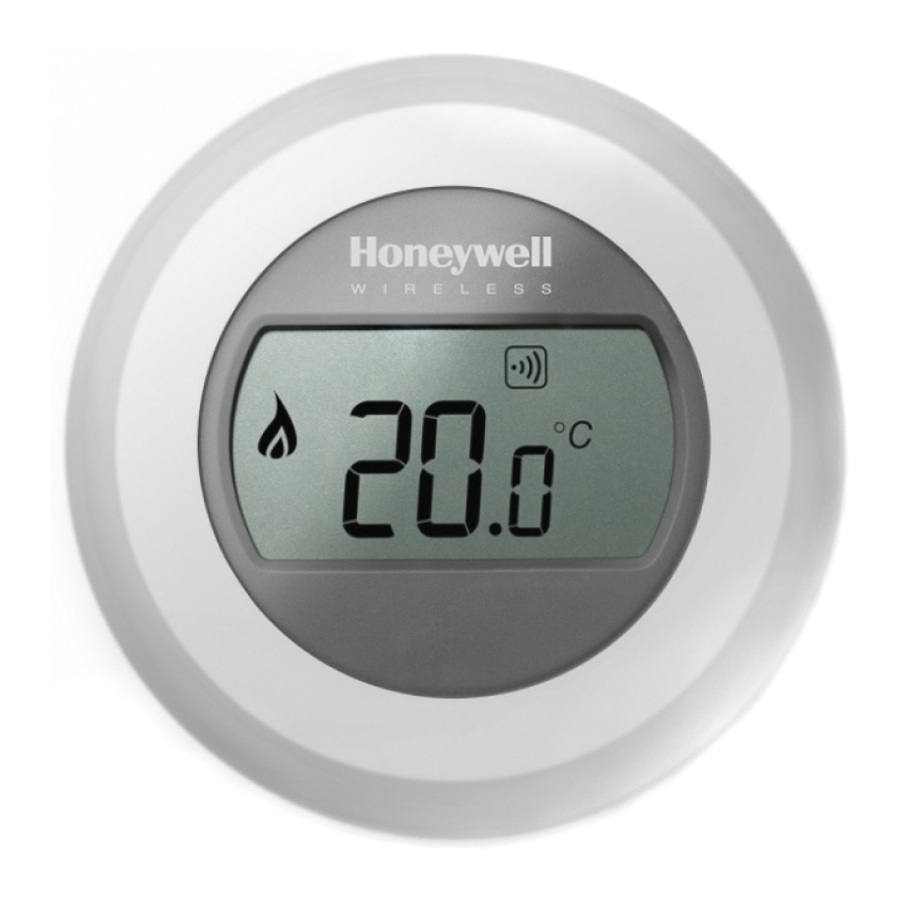

Honeywell Y87RF - yhden vyöhykkeen termostaatin käyttöopas

Huoneen lämpötilan asettaminen

Nykyinen huoneen lämpötila näkyy näytössä.

Aseta haluamasi lämpötila yksinkertaisesti kääntämällä valitsinta oikealle lisätäksesi ja vasemmalle vähentääksesi. Jokainen valitsimen 'napsahdus' edustaa 0,5 asteen muutosta.

Viiden sekunnin kuluttua nykyinen huoneen lämpötila näytetään uudelleen. Tämän jälkeen termostaatti pyrkii ylläpitämään asetettua lämpötilaa mahdollisimman tarkasti.

Voit tarkistaa asetetun lämpötilan kääntämällä valitsinta yhden 'napsahduksen' vasemmalle tai oikealle. Asetettu lämpötila vilkkuu muutaman sekunnin ajan, ennen kuin se palaa näyttämään huoneen lämpötilan uudelleen.

Yölämpötilan alentaminen

Yöllä tai kun olet poissa, on parasta asettaa termostaatti alhaisempaan lämpötilaan, koska se säästää energiaa. Yleensä 5 °C:n alennusta suositellaan, mutta tämä riippuu lämmitysjärjestelmästäsi ja kodin eristyksen määrästä.

Paristojen vaihto

Paristot on vaihdettava, kunsymboli tulee näkyviin. Voit tehdä tämän irrottamalla termostaatin johdotuslevystä ja asettamalla 2 uutta AA-alkaliparistoa tyhjien tilalle. Kiinnitä sitten termostaatti takaisin johdotuslevyyn.

Näytön tunteminen

Asetetun lämpötilan ilmaisin

Tarkoittaa, että näytön luku on asetettu lämpötila, eikä nykyinen huoneen lämpötila.

Lämmitys päällä

Tarkoittaa, että lämmitystä tarvitaan, joten kattilan pitäisi olla joko päällä tai kytkeytyä päälle/pois päältä.

Kattilan releliitäntä

Tarkoittaa, että termostaatti on yhdistetty onnistuneesti kattilan releeseen.

Internet-yhdyskäytäväyhteys (valinnainen)

Tarkoittaa, että termostaatti on yhdistetty onnistuneesti Internet-yhdyskäytävään.

Termostaatin sitominen RFG100-internet-yhdyskäytävään

Jos haluat käyttää yhden vyöhykkeen termostaattia etänä tai lisätä aikataulutusta, sinun on käytettävä Honeywell RFG100 -internet-yhdyskäytävää (myydään erikseen) ja sidottava termostaatti siihen.

Noudata tätä varten RFG100-pakkauksen täydellisiä asennusohjeita ja noudata asiaankuuluvassa sitomisvaiheessa näitä ohjeita termostaatin yhdistämiseksi:

1. Kosketa ja pidä oikeanpuoleista kosketusaluetta painettuna noin 10 sekunnin ajan aktivoidaksesi sitomisnäytön.

2. Kosketa lyhyesti oikeanpuoleista kosketusaluetta uudelleen lähettääksesi sitomissignaalin. ja symbolit vilkkuvat, kunnes sitominen onnistuu.


3. Hyvällä vastaanotolla yhdyskäytävän vihreä LED-valo syttyy vahvistamaan onnistuneen sitomisen.

   Huomautus: Jos olet yrittänyt sitoa, mutta sinulla on jatkuvia ongelmia sen tekemisessä, käy alla olevassa URL-osoitteessa saadaksesi apua: www.honeywelluk.com/support/sztbinding
4. Sitomisen jälkeen laitteiden välisen signaalin voimakkuus näkyy termostaatissa muutaman sekunnin ajan. 1 on pienin vahvuus ja 5 suurin.

   Sitten näytetään normaali näyttö, mukaan lukien symboli vahvistaaksesi, että yhdyskäytävä ja termostaatti ovat nyt yhdistetty.

5. Katso yhdyskäytävän ohjeista, miten voit luoda online-tilisi ja ladata älypuhelinsovelluksemme.


Vianetsintä

Alhaiset paristot
Jos näet tämän paristokuvakkeen, paristot on vaihdettava heti. Katso kääntöpuoli.

Termostaatissa ei ole virtaa
Jos termostaatin näyttö on tyhjä alkuasennuksen jälkeen, tarkista, että suojakieleke on poistettu paristoista. Muussa tapauksessa yritä vaihtaa paristot.

RF-tiedonsiirtovirhe
Jos nämä kuvakkeet vilkkuvat, kattilan releen signaalissa saattaa olla ongelma. Tarkista ensin, että kattilan releessä on verkkovirta. Jos tämä ei ratkaise ongelmaa, ota yhteyttä asentajaasi.

Viallinen termostaatti
Jos tämä kuvake tulee näkyviin, termostaatti ei enää toimi ja se on vaihdettava.

Valmistettu Honeywell Technologies Sàrl:n Environmental and Combustion Controls -divisioonalle ja sen puolesta, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Sveitsi, sen valtuutetun edustajan Honeywell Inc:n toimesta. Tarvitsetko apua? Jos tarvitset apua tämän tuotteen kanssa, käy osoitteessa: www.honeywelluk.com

Honeywell Control Systems Ltd.
Skimped Hill Lane,
Bracknell
Berkshire
www.honeywelluk.com
