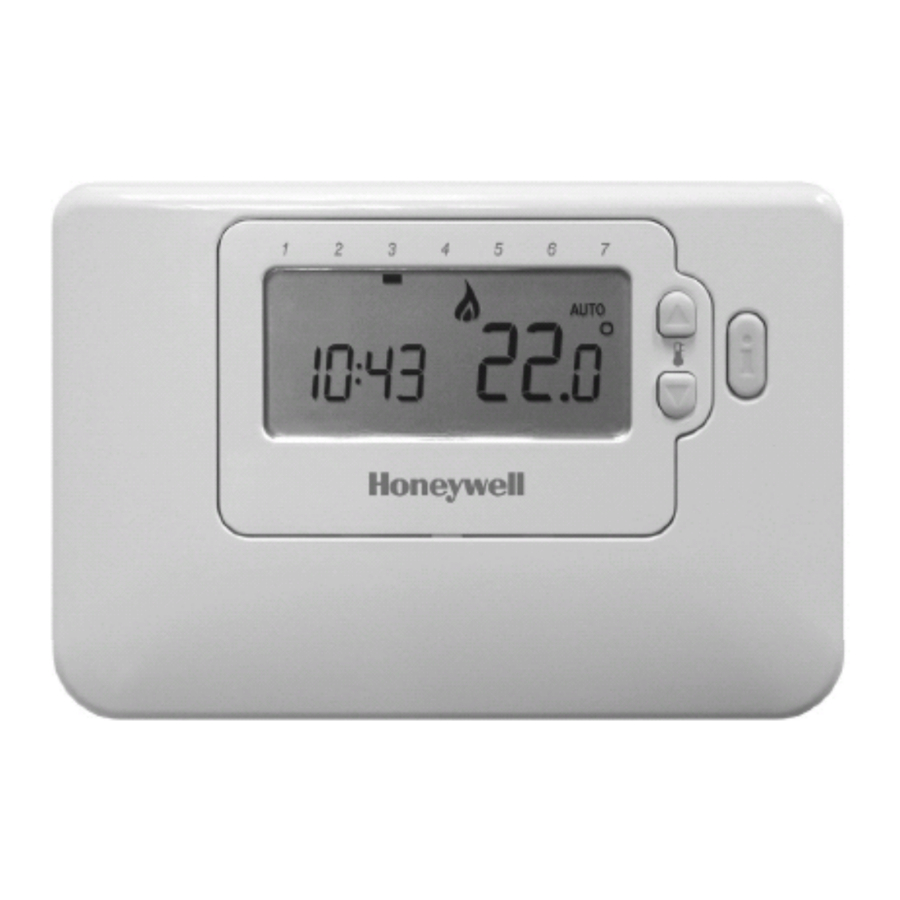

Honeywell CM707 - Ohjelmoitava termostaatin käyttöohje
JOHDANTO
CM707-termostaatti on suunniteltu tarjoamaan automaattinen aika- ja lämpötilan säätö lämmitysjärjestelmille huviloissa ja asunnoissa.
Sitä voidaan käyttää osana järjestelmää yhdessä kombikattiloiden, öljypolttimien ja kaasulämmitteisten kattiloiden, kiertovesipumppujen, lämpötoimilaitteiden, vyöhykeventtiilien ja sähkölämmitysjärjestelmien kanssa (<5A).
CM707 on suunniteltu asentaja mielessä pitäen, ja siinä on valettu takalevy, jossa on kanavointiohjaimet ja johdotuksen läpiviennit, mikä tekee asennuksesta nopeaa ja helppoa.
CM707 -mallin suuri LCD-näyttö, painikkeiden asettelu, joka perustuu samaan yksinkertaiseen ohjelmointifilosofiaan, jota käytettiin arvostetuissa CM20-tuotteissamme, ja 'OK'-painikkeen käyttöönotto tekevät siitä helpomman asentaa ja käyttäjäystävällisemmän.
Laite on ihanteellinen kuluttajille, jotka haluavat luotettavan ja tarkan lämpötilan säädön modernin näköisestä, yksinkertaisesta ohjelmoida ja helppokäyttöisestä tuotteesta.
OMINAISUUDET
- Houkutteleva, ohut ja moderni muotoilu tekee siitä ihanteellisen sijoitettavaksi mihin tahansa kotiin.
- 7 päivän lämmitysohjelma.
- Jopa 4 päivittäistä itsenäistä aika- ja lämpötilatason muutosta antavat sinun asettaa 4 aika- ja lämpötilaparia elämäntyyliisi sopivaksi.
- Väliaikainen ohjelmoidun lämpötilan ohitus ohittaa väliaikaisesti ohjelmoidun lämpötilan seuraavaan kytkentäpisteeseen asti.
![]()
Lomapainike säästää energiaa alentamalla lämpötilaa 1–99 päiväksi, kun ihmiset ovat lomalla, ja palaa normaaliin toimintaan (AUTO tai MANUAL) paluupäivänä.- Huoneen lämpötilan tiedustelu.
- EEPROM-muisti säilyttää käyttäjäohjelman pysyvästi.
- OFF-tilassa on integroitu pakkassuoja-asetus vähintään 5 °C:ssa (asentajan säädettävissä), jotta talon putket eivät koskaan jäädy talvella.
- 24...230V 5A resistiivinen, 2A induktiivinen SPDT-rele tarjoaa yhteensopivuuden useimpien kotitalouksien keskuslämmitysjärjestelmien kanssa, mikä vähentää tarvetta varastoida monia eri malleja.
- Toimii 2 x AA-kokoisilla (LR6) alkaliparistoilla.
- Paristojen vähimmäiskesto on 2 vuotta, ja siinä on alhaisen paristovarauksen varoitusilmaisin.
- Sisäänrakennettu oletuslämmitysohjelma.
- Pinta- tai seinäasennusvaihtoehdot, joissa on kanavointiohjaimet ja johdotuksen läpiviennit asennuksen yksinkertaistamiseksi.
- Ei asentajan linkkejä tai erityisiä asentajan kytkimiä laitteen takana, mikä tarkoittaa, että kombikattiloille ja useimmille kotitalouksien keskuslämmitysjärjestelmille ei tarvita säätöä.
- Käyttäjän asetusmoodi mahdollistaa lisätoimintojen asettamisen käyttäjän harkinnan mukaan:
- AM-PM- tai 24 tunnin näyttö.
- Lämmitysprofiilin palauttaminen tehdasasetuksiin.
-
Asentajan asetusmoodi mahdollistaa lisätoimintojen asettamisen asentajan harkinnan mukaan vastaamaan kuluttajien sovelluksia ja tarpeita:
- Pumpun harjoitus.
- Ylä-/alarajan säätö.
- Lämpötilan kompensointi.
- Pienin ON-aika.
- Jaksonopeus.
- Suhteellinen kaistanleveys.
-
Diagnostiikkatila vianetsinnän avuksi.
Lomapainike säästää energiaa alentamalla lämpötilaa 1–99 päiväksi, kun ihmiset ovat lomalla, ja palaa normaaliin toimintaan (AUTO tai MANUAL) paluupäivänä.SÄÄTIMET/NÄYTÖN ASETTELU
TUOTTEEN ASETTELU:
- LCD-näyttö
- Alhaisen paristovarauksen ilmaisin
- Aikanäyttö
- Poltin päällä -ilmaisin
- Päivän ilmaisin
- Lämpötilanäyttö
- Lämpötilan muutos -painikkeet
- Tietojen kysely -painike
- Toimintatilan painikkeet
- Vihreä OK-painike
- Paristolokero
- Paristokansi
- Lomatoiminnon painike
- Ohjelmapainikkeet
- Kopioi päivä -painike
- Päivän valinta -painike
- Ajan muutos -painikkeet
TEKNISET TIEDOT
Paristot: 2 x 1,5 V IEC LR6 (AA) alkaliparistot
Paristojen kesto: Vähintään 2 vuotta
Pariston vaihto: Ohjelma säilytetään EEPROM-muistissa
Kytkintyyppi: SPDT (potentiaalivapaa)
Sähköarvot: 230 V~, 50...60 Hz, 0,1 A - 5 A resistiivinen
0,1 A - 2 A induktiivinen (0,6 pf)
24 V~, 50...60 Hz, 0,5 A - 5 A resistiivinen
0,5 A - 2 A induktiivinen (0,6 pf)
Aikanäyttö: 24 tunnin tai 12 tunnin AM/PM-muoto
Ajanmittauksen tarkkuus: Tyypillisesti parempi kuin 10 minuuttia vuodessa
Ohjelma: 7 päivää, 4 päivittäistä aika- ja lämpötilatason muutosta
Asetusresoluutio: Kellonaika - 1 minuutti
Ohjelma - 10 minuutin askelin
Anturielementti: 100K (@ 25°C ) NTC-termistori
Lämpötila-alue: Ohjelma: 5 - 35°С 0,5 °C askelin
Pakkas: 5°C tai yhtä suuri kuin alaraja (5°C - 21°C)
Lämpötilan säätötarkkuus: +-0,5 K (nimellinen) @ 20°C, 50 % kuorma 3 K ∆/tunti
Huoneen lämpötilan näyttöalue: 0°C - 50°C
Säätömuoto: P+I (suhteellinen + integroiva)
Pienin ON-aika: 10 % jaksoajasta (vähintään yksi minuutti), säädettävissä 2 - 5 minuuttiin (katso asentajan asetukset)
Jaksonopeus: Valittavissa sovelluksen mukaan (katso asentajan asetukset)
Johdotus: Liitinlohko, johon mahtuu jopa 2,5 mm2 johtoja
Johdon sisäänmeno: Verkkojohdotus - takana oikealla
Pienjännitteinen johdotus - takana oikealla
Mitat: 133x88,5x26mm (l x k x s)
133x175x26mm (l x k x s)
(läppä auki)
Ympäristö: Käyttölämpötila-alue 0 - 40°C
Kuljetus- ja varastointilämpötila-alue -20 - 55°C
Kosteusalue 10 - 90 % rh, ei tiivistyvä
Hyväksynnät: Suunniteltu täyttämään eurooppalaiset EN-hyväksynnät EN60730-1 (marraskuu 2000),
EN55014-1 (1997), EN55014-2 (2000)
ASENTAJAN ASETUKSET
Asentajan asetustilaan siirtyminen:
- Paina OFF (Pois) -painiketta.
- Paina ja pidä painettuna INFO i -painiketta ja kahta ohjelmapainiketta '< >' samanaikaisesti.
- Laite näyttää asennusparametriryhmän luokan 1 ensimmäisen parametrin (n.1 - n.19).
- Paina TEMP
![]()
tai ![]()
-painikkeita muuttaaksesi tehdasasetusta. Näyttö vilkkuu osoittaen, että muutos on tehty. - Paina vihreää OK-painiketta vahvistaaksesi muutoksen, jolloin näytön vilkkuminen lakkaa.
- Paina
![]()
+ -painiketta siirtyäksesi seuraavaan parametriin. - Paina ohjelmapainiketta > siirtyäksesi luokkaan 2 asennustilassa (n.1 - n.5).
tai
-painikkeita muuttaaksesi tehdasasetusta. Näyttö vilkkuu osoittaen, että muutos on tehty.
+ -painiketta siirtyäksesi seuraavaan parametriin.- Poistuaksesi asennustilasta, paina AUTO (Auto), MAN (Manuaalinen) tai OFF (Pois) -painikkeita.
Asentajan asetuksissa voimme:
- Asettaa tiettyjä sovelluksia
- Ottaa käyttöön erikoisominaisuuksia
| Tietyt sovellukset | Asetus | Mitä sinun tarvitsee muuttaa? | ||||
| Jakso/ Tunti | Pienin Päälläoloaika (minuuteissa) | Huomautus: a. Muuttaaksesi Jakso/Tunti, siirry parametriin n. 2, luokka 2 asennustilassa. b. Muuttaaksesi Pienin Päälläoloaika, siirry parametriin n. 1, luokka 2 asennustilassa. | ||||
| Lämmitys | Kaasukattilat (<30KW) | 6 | 1 | Toimenpiteitä ei tarvita | ||
| Öljykattila | 3 | 4 |
| |||
| Terminen toimilaite | 12 | 1 | Aseta Jakso/Tunti arvoon 12. | |||
| Vyöhykeventtiili | 6 | 1 | Toimenpiteitä ei tarvita. | |||
| Sähkölämmitys (sovelluksiin <5A) | 12 | 1 | Aseta Jakso/Tunti arvoon 12. | |||
| Erikoisominaisuudet | Kuvaus | Mitä tehdä, jos haluamme tämän ominaisuuden |
| AM-PM/ 24h Näyttö | Muuta näyttömuotoa (oletus 24h). | Aseta parametri n.1, luokka 1 asennustilassa arvoon 12. |
| Pumpun harjoitus | Kun Pumpun harjoitus on käytössä, se kytkee releen päälle 1 minuutiksi klo 12:00, jos relettä ei ole kytketty päälle klo 12:00 jälkeen edellisenä päivänä. Lomatilassa Pumpun harjoitus -ominaisuus toimii, jos se on käytössä. | Aseta parametri n.5, luokka 2 asennustilassa arvoon 1. |
| Yläraja lämpötilalle | Normaali yläraja lämpötilalle 35 oC voidaan laskea 21 oC:een asukkaan energian säästämiseksi. Hyödyllinen, jos asukas vuokraa asuntoa vuokralaisille. | Aseta parametri n.6, luokka 1 asennustilassa haluttuun rajaan. |
| Alaraja lämpötilalle | Normaali alaraja lämpötilalle 5 oC voidaan nostaa 21 oC:een asukkaiden suojelemiseksi kylmältä. Hyödyllinen, jos asukkaiden joukossa on vanhuksia, lapsia tai vammaisia. | Aseta parametri n.7, luokka 1 asennustilassa haluttuun rajaan. |
| Lämpötilan kompensointi | Jos termostaatti sijaitsee kuumassa/kylmässä paikassa eikä sitä voida siirtää johdotuksen vuoksi, mitattua/näytettyä lämpötilaa voidaan säätää +/- 3 oC. Hyödyllinen, jos asukas haluaa lukeman vastaavan toisen laitteen lämpötilanäyttöä. | Aseta parametri n.12, luokka 1 asennustilassa haluttuun kompensointiarvoon. |
| Proportionaalinen kaistanleveys | Voidaan säätää jopa 3 oC:een (oletus on 1.5 oC) paremman lämpötilan hallinnan saavuttamiseksi (vähemmän ylitystä). Hyödyllinen:
| Aseta parametri n.13, luokka 1 asennustilassa haluttuun arvoon. |
| Parametri | Asentajan asetusten numero/Lyhenne (Valitse + tai - näppäimillä) | Tehdasasetus | Valinnainen asetus | Asentajan asetusten luokka (Valitse PROG -näppäimillä '< tai >') | |||
| Näyttö | Kuvaus | Näyttö/Asetus | Kuvaus | ||||
| Luokka 1: Termostaatin parametrit | |||||||
| AM-PM / 24h Näyttö | 1:Cl | 24 | 24 tunnin kellonäyttö | 12 | 12 tunnin AM / PM kellonäyttö | 1 | |
| AIKA / LÄMPÖTILAOHJELMAN NOLLAUS | 2:rP | 1 | Aika / Lämpötilaprofiili asetettu tehdasasetuksiin Muuttuu arvoon 0, kun jokin aika/lämpötilaprofiileista muuttuu | 0 1 | Aika / Lämpötila ovat ohjelmoidut Palauta tehdasprofiili asettamalla arvoon 1 | 1 | |
| Ylempi Lämpötila Raja | 6:uL | 35 | 35°C Ylempi Lämpötila Raja | 21 - 34 | 21°C - 34°C säätö 1°C askelin | 1 | |
| Alempi Lämpötila Raja | 7:LL | 5 | 5°C Alempi Lämpötila Raja | 6 - 21 | 6°C - 21°C säätö 1°C askelin | 1 | |
| Lämpötilan Kompensointi | 12:tO | 0 | Ei kompensointia | -3 - +3 | -3°C - +3°C säätö 0.1°C askelin | 1 | |
| Proportionaalinen Kaistanleveys | 13:Pb | 1.5 | 1.5°C Proportionaalinen Kaista | 1.6 - 3.0 | 1.6°C - 3.0°C säätö 0.1°C askelin | 1 | |
| Parametrien Nollaus Tehdasasetuksiin | 19:FS | 1 | Kaikki pidetyt asetukset ovat tehdasasetuksia. Muuttuu arvoon 0, kun jokin parametriarvo muuttuu | 0 1 | Asetukset ovat muokatut yllä Palauta tehdasprofiili asettamalla arvoon 1 | 1 | |
| Luokka 2: Järjestelmäparametrit (Sinun on painettava '>' ohjelmanäppäintä päästäksesi tähän osioon) | |||||||
| Pienin PÄÄLLÄ Aika | 1:Ot | 1 | 1 minuutti pienin PÄÄLLÄ -aika | 2 - 5 | 2 - 2 minuuttia 3 - 3 minuuttia 4 - 4 minuuttia 5 - 5 minuuttia | 2 | |
| Jaksonopeus | 2:Cr | 6 | 6 jaksoa tunnissa (cph) kaasukattiloille, vyöhykeventtiileille ja puhallinkonvektorille -kierukka | 3, 9, 12 | 3 - 3 cph 9 - 9cph 12 - 12 cph | 2 | |
| Pumpun harjoitus | 5:PE | 0 | Pumpun harjoitus Poistettu käytöstä | 1 | Pumpun harjoitus Käytössä | 2 | |
MITAT
ASENNUS
SIJAINTI
CM707 -termostaatti on lämmitysjärjestelmän ohjauselementti, ja siksi se ON sijoitettava paikkaan, jossa on hyvä ilmanvaihto, keskimääräinen huonelämpötila ja sisäseinälle, 1,5 metriä lattiatason yläpuolelle. Älä sijoita CM707 -termostaattia lämmönlähteiden (patterit, kuumailmapuhaltimet, TV tai valot), ovien tai ikkunoiden lähelle tai suoraan auringonpaisteeseen.
KIINNITYS
CM707 -termostaatti voidaan asentaa suoraan seinäpintaan tai sähköasennusrasiaan.
JOHDOTUS
CM707 -termostaatti on suunniteltu vain kiinteää johdotusta varten, ja se on asennettava uusimpien I.E.E. -määräysten mukaisesti. Varmista, että johdotus liitetään virtalähteeseen enintään 5 ampeerin sulakkeen ja luokan "A" kytkimen kautta (koskettimien erotuksen on oltava vähintään 3 mm kaikissa navoissa).
- Asentajan on oltava koulutettu huoltoinsinööri.
- Katkaise virransyöttö ennen asennuksen aloittamista
TILAUSMÄÄRITTELY
| Kuvaus | Malli | Logo | Kirjallisuus | Tekniset tiedot |
| 7 päivän ohjelmoitava termostaatti | CMT707A1003 | Honeywell | Ranska, Hollanti, Italia, Espanja, Saksa, Portugali. | ENOH8544 |
| CMT707A1011 | Honeywell | Tšekki, Puola, Slovakia, Unkari, Romania, Venäjä. | ENOH8544 |
Honeywell Control Systems Limited
http://europe.hbc.honeywell.com
Newhouse Industrial Estate
Motherwell ML1 5SB
United Kingdom
