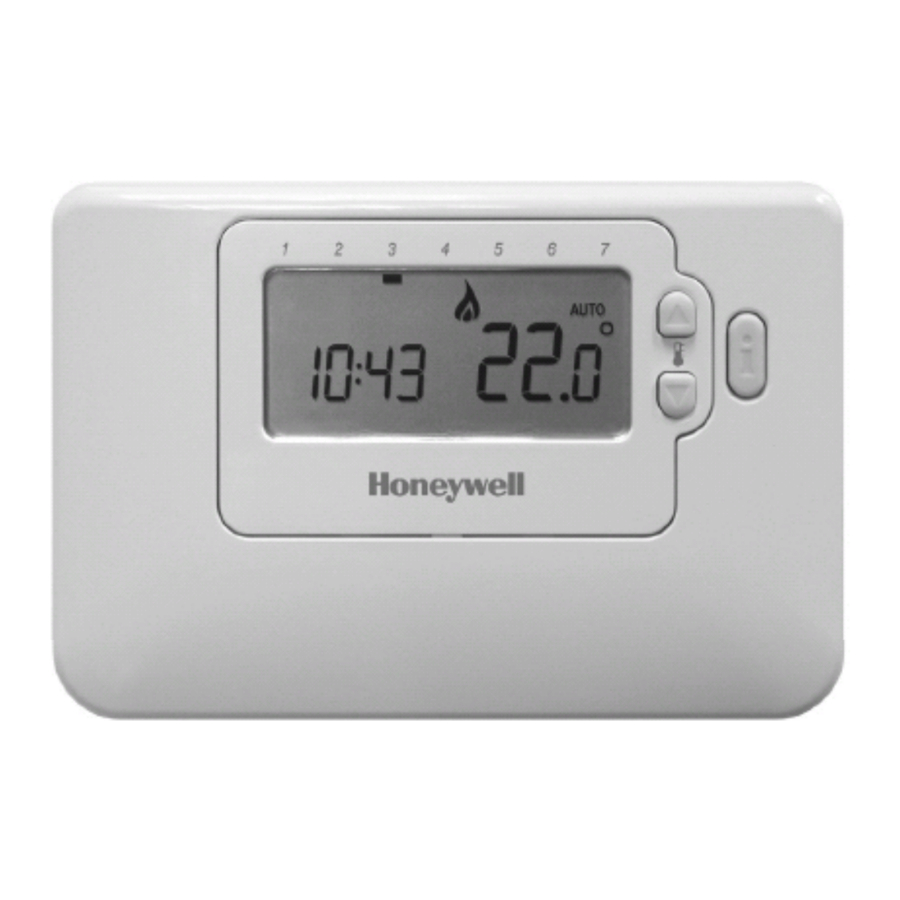

Honeywell CM707 - Dasturlashtiriladigan Termostat Qo'llanmasi
Kirish
CM707 termostati villalar va kvartiralarda isitish tizimlarini avtomatik vaqt va haroratni nazorat qilish uchun mo'ljallangan.
U kombikazanalari, moy yoqilg'i bilan ishlaydigan burnerlar va gaz bilan ishlaydigan qozonlar, sirkulyatsiya nasoslari, termal aktuatorlar, zona klapanlari va elektr isitish tizimlari (<5A) bilan birgalikda tizimning bir qismi sifatida ishlatilishi mumkin.
CM707 o'rnatuvchini hisobga olgan holda ishlab chiqilgan va o'rnatishni tez va oson qilish uchun trubka yo'riqnomalari va simlarni ulash joylari bo'lgan quyma orqa panelni o'z ichiga oladi.
CM707 katta LCD displeyi, bizning mashhur CM20 mahsulotlarimizda ishlatiladigan bir xil oddiy dasturlash falsafasiga asoslangan tugma joylashuvi va 'OK' tugmasining joriy etilishi uni o'rnatishni osonlashtiradi va foydalanuvchilar uchun qulayroq qiladi.
Ushbu qurilma zamonaviy ko'rinishga ega, dasturlash oson va ishlatish uchun qulay mahsulotdan ishonchli aniq haroratni nazorat qilishni istagan iste'molchilar uchun idealdir.
XUSUSIYATLARI
- Jozibali ingichka, zamonaviy uslub uni har qanday turdagi uyda joylashish uchun ideal qiladi.
- 7 kunlik isitish dasturi.
- Kuniga 4 tagacha mustaqil vaqt va harorat darajasining o'zgarishi sizga turmush tarzingizga mos keladigan 4 ta vaqt va harorat juftligini o'rnatish imkonini beradi.
- Vaqtinchalik dasturlashtirilgan haroratni bekor qilish dasturlashtirilgan haroratni keyingi o'tish nuqtasigacha vaqtincha bekor qilish uchun.
![]()
Ta'til tugmasi odamlar ta'tilda bo'lganida 1 kundan 99 kungacha haroratni pasaytirish orqali energiya tejashni ta'minlaydi va ular qaytgan kuni normal ishlashga (AUTO yoki MANUAL) qaytadi.- Xona haroratini so'rash.
- EEPROM xotirasi foydalanuvchi dasturini cheksiz saqlaydi.
- OFF (o'chirilgan) rejimida minimal 5°C da integral sovuqdan himoya sozlamasi mavjud (o'rnatuvchi tomonidan sozlanishi mumkin), shunda uydagi quvurlar qishda hech qachon muzlamaydi.
- 24...230V 5A rezistiv, 2A induktiv SPDT o'rni ko'pgina mahalliy markaziy isitish tizimlari bilan moslikni ta'minlaydi va ko'plab turli modellarni zaxirada saqlash zaruratini kamaytiradi.
- 2 x AA o'lchamdagi (LR6) ishqoriy batareyalar bilan quvvatlanadi.
- Kam batareya ogohlantirish ko'rsatkichi bilan minimal 2 yil batareya muddati.
- O'rnatilgan standart isitish dasturi.
- O'rnatishni soddalashtirish uchun trubka yo'riqnomalari va simlarni ulash joylari bilan sirt yoki devor qutisiga o'rnatish imkoniyatlari.
- Qurilmaning orqa tomonida o'rnatuvchi havolalari yoki maxsus o'rnatuvchi kalitlari yo'qligi kombikazanalari va ko'pgina mahalliy markaziy isitish tizimlari uchun hech qanday sozlash talab etilmasligini anglatadi.
- Foydalanuvchi sozlash rejimi foydalanuvchi ixtiyoriga ko'ra qo'shimcha funktsiyalarni o'rnatishga imkon beradi:
- AM-PM yoki 24 soatlik vaqtni ko'rsatish.
- Isitish profilini zavod standartiga qaytarish.
-
O'rnatuvchi sozlash rejimi iste'molchilarning ilovalari va ehtiyojlariga mos keladigan qo'shimcha funktsiyalarni o'rnatuvchi ixtiyoriga ko'ra o'rnatishga imkon beradi:
- Nasos mashqlari.
- Yuqori / Pastki belgilangan nuqta chegarasini sozlash.
- Harorat ofseti.
- Minimal ON (yoqish) vaqti.
- Tsikl tezligi.
- Proportsional diapazon kengligi.
-
Nosozliklarni aniqlashda yordam berish uchun diagnostika rejimi.
Ta'til tugmasi odamlar ta'tilda bo'lganida 1 kundan 99 kungacha haroratni pasaytirish orqali energiya tejashni ta'minlaydi va ular qaytgan kuni normal ishlashga (AUTO yoki MANUAL) qaytadi.NAZORAT/ DISPLEY JOYLASHTIRISHI
MAHSULOT JOYLASHTIRISHI:
- LCD Ekran
- Batareya pastligi indikatori
- Vaqt displeyi
- Burner yoqilgan indikatori
- Kun indikatori
- Harorat displeyi
- Haroratni o'zgartirish tugmalari
- Ma'lumot so'rovi tugmasi
- Ishlash rejimi tugmalari
- Yashil OK tugmasi
- Batareya bo'linmasi
- Batareya qopqog'i
- Ta'til funktsiyasi tugmasi
- Dastur tugmalari
- Kunni nusxalash tugmasi
- Kunni tanlash tugmasi
- Vaqtni o'zgartirish tugmalari
TEXNIK XUSUSIYATLARI
Batareyalar: 2 x 1.5 V IEC LR6 (AA) ishqoriy batareyalari
Batareya muddati: Minimal 2 yil
Batareyani almashtirish: Dastur EEPROMda saqlanadi
Kalit turi: SPDT (potentsial erkin)
Elektr reytingi: 230 V~, 50...60 Hz, 0.1 A dan 5 A gacha rezistiv
0.1 A dan 2 A gacha induktiv (0.6 pf)
24 V~, 50...60 Hz, 0.5 A dan 5 A gacha rezistiv
0.5 A dan 2 A gacha induktiv (0.6 pf)
Vaqt displeyi: 24 soatlik yoki 12 soatlik AM/PM formati
Vaqtni saqlash aniqligi: Odatda yiliga 10 daqiqadan yaxshiroq
Dastur: 7 kunlik, kuniga 4 ta vaqt va harorat darajasining o'zgarishi
Vaqtni sozlash aniqligi: Kun vaqti - 1 daqiqa
Dastur - 10 daqiqalik qadamlar
Sezgir element: 100K (@ 25°C ) NTC termistor
Haroratni sozlash diapazoni: Dastur: 5 dan 35°С gacha 0.5 °C qadamlarda
Sovuq: 5°C yoki pastki chegaraga teng (5°C dan 21°C gacha)
Haroratni nazorat qilish aniqligi: +-0.5 K(nominal) @ 20°C, 50% yuk 3 K ∆/soat
Xona haroratini ko'rsatish diapazoni: 0°C dan 50°C gacha
Nazorat shakli: P+I(Proportsional+Integral)
Minimal ON (yoqish) vaqti: Tsikl vaqtining 10% (min bir daqiqa), 2 dan 5 daqiqagacha sozlanishi (o'rnatuvchini sozlashga qarang)
Tsikl tezligi: Ilova bo'yicha tanlanadi (o'rnatuvchini sozlashga qarang)
Simlar: 2.5mm2 gacha bo'lgan simlarni qabul qila oladigan terminal bloki
Simga kirish: Tarmoq simlari - orqa o'ng
Past kuchlanishli simlar - orqa o'ng
Olchamlari: 133x88.5x26mm(k x b x e)
133x175x26mm( k x b x e)
(qopqoq ochiq)
Ekologik: Ishlash harorati diapazoni 0 dan 40°C gacha
Yuk tashish va saqlash harorati diapazoni -20 dan 55°C gacha
Namlik diapazoni 10 dan 90% rh gacha, kondensatsiz
Ma'qullashlar: Yevropa EN ma'qullashlariga javob berish uchun mo'ljallangan EN60730-1(2000 yil noyabr),
EN55014-1(1997), EN55014-2(2000)
O'RNATUVCHINING SOZLASH JARAYONI
O'rnatuvchi sozlash rejimiga kirish uchun:
- OFF (O'chirish) tugmasini bosing.
- INFO i tugmasi va ikkita dastur tugmasi '< >' ni bir vaqtda bosib turing.
- Qurilma o'rnatuvchi parametrlar guruhining 1-kategoriyasining birinchi parametrini (n.1 dan n.19 gacha) ko'rsatadi.
- Zavod sozlamalarini o'zgartirish uchun TEMP
![]()
yoki ![]()
tugmalarini bosing. Displey o'zgarish kiritilganligini ko'rsatib miltillaydi. - Ushbu o'zgarishni tasdiqlash uchun yashil OK (OK) tugmasini bosing va displey miltillashni to'xtatadi.
- Keyingi parametrga o'tish uchun
![]()
+ tugmasini bosing. - O'rnatuvchi rejimida 2-kategoriyaga o'tish uchun > dastur tugmasini bosing (n.1 dan n.5 gacha).
yoki
tugmalarini bosing. Displey o'zgarish kiritilganligini ko'rsatib miltillaydi.
+ tugmasini bosing.- O'rnatuvchi rejimdan chiqish uchun AUTO (Avtomatik), MAN (Qo'lda) yoki OFF (O'chirish) tugmalarini bosing.
O'rnatuvchi sozlash jarayonida biz quyidagilarni qila olamiz:
- Maxsus ilovalarni sozlash
- Maxsus funksiyalarni yoqish
| Maxsus ilovalar | Sozlash | Nimani o'zgartirishingiz kerak? | ||||
| Tsikl/Soat | Minimal YOQILGAN vaqt (daqiqalarda) | Eslatma: a. Tsikl/Soatni o'zgartirish uchun o'rnatuvchi sozlash rejimida 2-kategoriyaning n. 2 parametriga o'ting. b. Minimal YOQILGAN vaqtni o'zgartirish uchun o'rnatuvchi sozlash rejimida 2-kategoriyaning n. 1 parametriga o'ting. | ||||
| Isitish | Gaz qozonlari (<30KW) | 6 | 1 | Hech qanday harakat talab etilmaydi | ||
| Neft qozoni | 3 | 4 |
| |||
| Issiqlik aktuatori | 12 | 1 | Tsikl/Soatni 12 ga sozlang. | |||
| Zona klapani | 6 | 1 | Hech qanday harakat talab etilmaydi. | |||
| Elektr isitish (ilovalar uchun <5A) | 12 | 1 | Tsikl/Soatni 12 ga sozlang. | |||
| Maxsus funksiyalar | Tavsif | Agar biz ushbu funksiyani xohlasak, nima qilish kerak |
| AM-PM/ 24 soatlik displey | Displey formatini o'zgartirish (standart 24 soat). | O'rnatuvchi sozlash rejimida 1-kategoriyaning n.1 parametrini 12 ga sozlang. |
| Nasos mashqi | Yoqilganda, agar o'tgan kunning 12:00 dan beri reley yoqilmagan bo'lsa, Nasos mashqi releyini 12:00 da 1 daqiqaga yoqadi. Ta'til rejimida Nasos mashqi funksiyasi, agar yoqilgan bo'lsa, ishlaydi. | O'rnatuvchi sozlash rejimida 2-kategoriyaning n.5 parametrini 1 ga sozlang. |
| Yuqori harorat chegarasi | Uy egasining energiyasini tejash uchun normal yuqori harorat chegarasi 35 oC dan 21 oC gacha kamaytirilishi mumkin. Agar uy egasi ijarachilarga ijaraga bersa, foydali. | O'rnatuvchi sozlash rejimida 1-kategoriyaning n.6 parametrini kerakli chegaraga sozlang. |
| Pastki harorat chegarasi | Normal pastki harorat chegarasi 5 oC dan 21 oC gacha oshirilishi mumkin, bu aholini sovuqdan himoya qiladi. Agar aholi orasida keksa, bolalar yoki nogironlar bo'lsa, foydali. | O'rnatuvchi sozlash rejimida 1-kategoriyaning n.7 parametrini kerakli chegaraga sozlang. |
| Harorat ofseti | Agar termostat issiq/sovuq joyda joylashgan bo'lsa va simlar tufayli ko'chirilmasa, o'lchangan/ko'rsatilgan haroratni +/- 3 oC ga sozlash mumkin. Agar uy egasi ko'rsatkichni boshqa asbob harorat displeyiga moslashtirishni xohlasa, foydali. | O'rnatuvchi sozlash rejimida 1-kategoriyaning n.12 parametrini kerakli ofset qiymatiga sozlang. |
| Proportsional diapazon kengligi | Yaxshiroq haroratni nazorat qilishni ta'minlash uchun 3 oC gacha sozlanishi mumkin (standart 1,5 oC) (kamroq oshib ketish). Quyidagilar uchun foydali:
| O'rnatuvchi sozlash rejimida 1-kategoriyaning n.13 parametrini kerakli qiymatga sozlang. |
| Parametr | O'rnatuvchi sozlash raqami/Qisqartma (Tanlash uchun + yoki - tugmalarini bosing) | Zavod sozlamalari | Ixtiyoriy sozlash | O'rnatuvchi sozlash kategoriyasi (Tanlash uchun PROG '< yoki >' tugmalarini bosing) | |||
| Displey | Tavsif | Displey/Sozlash | Tavsif | ||||
| 1-kategoriya: Termostat parametrlari | |||||||
| AM-PM / 24 soatlik displey | 1:Cl | 24 | 24 soatlik soat displeyi | 12 | 12 soatlik AM / PM soat displeyi | 1 | |
| Vaqt / Harorat dasturini RESET qilish | 2:rP | 1 | Vaqt / Harorat profili zavod standartiga o'rnatilgan Vaqt/harorat profillaridan biri o'zgartirilganda 0 ga o'zgaradi | 0 1 | Vaqt / Harorat dasturlashtirilganidek Zavod profilini tiklash uchun 1 ga sozlang | 1 | |
| Yuqori Harorat Chegarasi | 6:uL | 35 | 35°C Yuqori harorat. Chegara | 21 dan 34 gacha | 1°C qadam bilan 21°C dan 34°C gacha sozlash | 1 | |
| Pastki Harorat Chegarasi | 7:LL | 5 | 5°C Pastki harorat. Chegara | 6 dan 21 gacha | 1°C qadam bilan 6°C dan 21°C gacha sozlash | 1 | |
| Harorat Ofseti | 12:tO | 0 | Ofset yo'q | -3 dan +3 gacha | 0,1°C qadam bilan -3°C dan +3°C gacha sozlash | 1 | |
| Proportsional Diapazon kengligi | 13:Pb | 1.5 | 1,5°C Proportsional Diapazon | 1,6 dan 3,0 gacha | 0,1°C qadam bilan 1,6°C dan 3,0°C gacha sozlash | 1 | |
| Parametrlarni Zavod standartlariga RESET qilish | 19:FS | 1 | Barcha saqlangan sozlamalar zavod standartlari hisoblanadi. Parametr qiymatlaridan biri o'zgartirilganda 0 ga o'zgaradi | 0 1 | Sozlamalar o'zgartirilganidek yuqorida Zavod profilini tiklash uchun 1 ga sozlang | 1 | |
| 2-kategoriya: Tizim parametrlari (Ushbu bo'limga kirish uchun '>' dastur tugmasini bosishingiz kerak) | |||||||
| Minimal YOQILGAN Vaqt | 1:Ot | 1 | 1 daqiqa minimal YOQILGAN vaqt | 2 dan 5 gacha | 2 - 2 daqiqa 3 - 3 daqiqa 4 - 4 daqiqa 5 - 5 daqiqa | 2 | |
| Tsikl tezligi | 2:Cr | 6 | Gaz qozonlari, zona klapanlari va fan- g'altak uchun soatiga 6 tsikl (cph) | 3, 9, 12 | 3 - 3 cph 9 - 9cph 12 - 12 cph | 2 | |
| Nasos mashqi | 5:PE | 0 | Nasos mashqi O'chirilgan | 1 | Nasos mashqi yoqilgan | 2 | |
O'LCHAMLAR
O'RNATISH
JOYLASHTIRISH
CM707 termostat isitish tizimining boshqaruv elementi hisoblanadi va shuning uchun yaxshi havo aylanishi, o'rtacha xona harorati va ichki devorda, pol darajasidan 1,5 metr balandlikda joylashgan bo'lishi KERAK. CM707 termostatni issiqlik manbalari (radiatorlar, issiq havo teshiklari, televizor yoki chiroqlar) yaqiniga, eshiklar yoki derazalar yaqiniga yoki to'g'ridan-to'g'ri quyosh nuriga joylashtirmang.
O'RNATISH
CM707 termostatni to'g'ridan-to'g'ri devor yuzasiga yoki elektr devor qutisiga o'rnatish mumkin.
SIMLARNI ULASH
CM707 termostat faqat sobit simlar uchun mo'ljallangan va eng so'nggi l. E.E. qoidalariga muvofiq o'rnatilishi kerak. Ta'minotga simli ulanish 5 amperdan oshmaydigan sigortadan va "A" klassli kalitdan (barcha qutblarda kamida 3 mm kontakt ajratishga ega) o'tishini ta'minlang.
- O'rnatuvchi malakali xizmat ko'rsatish muhandisi bo'lishi kerak.
- O'rnatishni boshlashdan oldin elektr ta'minotini uzing
BUYURTMA BERISH UCHUN SPETSIFIKATSIYA
| Tavsif | Model | Logotip | Adabiyot | Spetsifikatsiya varaqasi |
| 7 kunlik dasturlashtiriladigan termostat | CMT707A1003 | Honeywell | Fransuz, golland, italyan, ispan, nemis, portugal. | ENOH8544 |
| CMT707A1011 | Honeywell | Chex, polyak, slovak, venger, rumin, rus. | ENOH8544 |
Honeywell Control Systems Limited
http://europe.hbc.honeywell.com
Newhouse Industrial Estate
Motherwell ML1 5SB
United Kingdom
