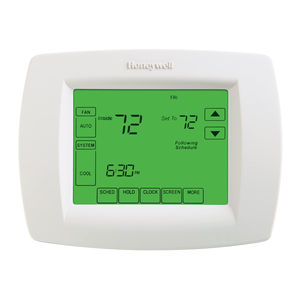

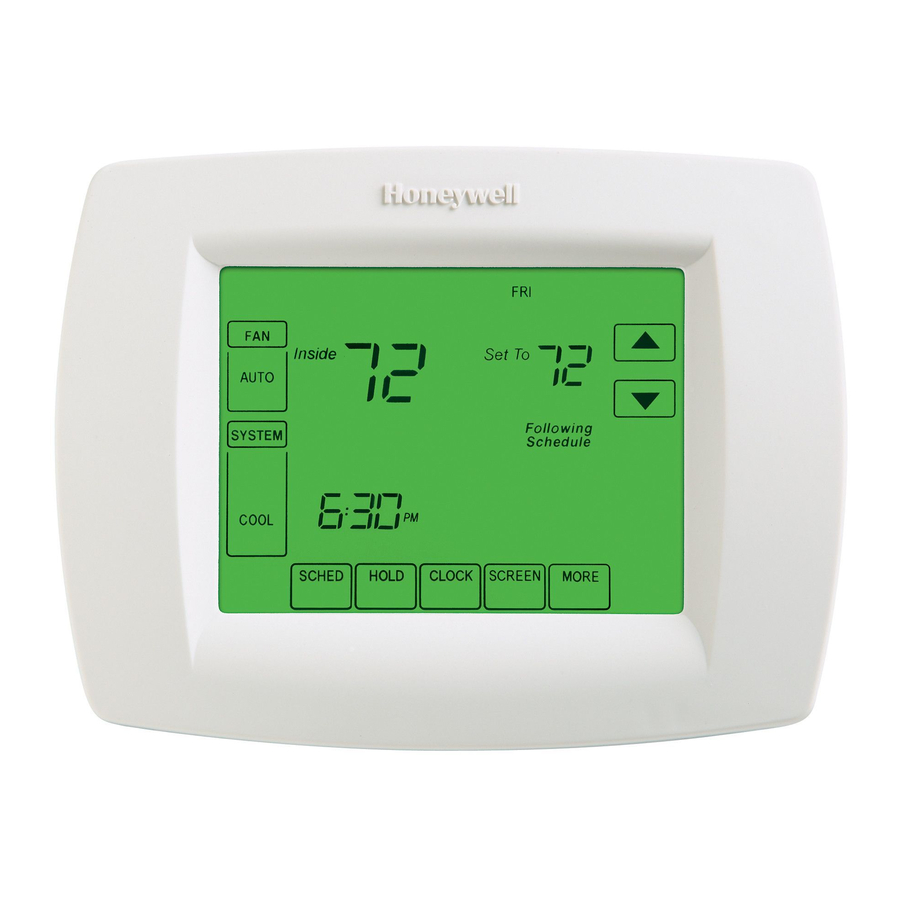

Honeywell VisionPRO TH8000 o'rnatish qo'llanmasi
- 1 Devor panelini o'rnatish
- 2 Quvvat variantlari
- 3 Ulanish
- 4 Qalqonni olib tashlang va termostatni o'rnating
- 5 Sanani va vaqtni sozlash
- 6 O'rnatuvchini sozlash
- 7 O'rnatuvchi tizim testi
- 8 Maxsus funksiyalar
- 9 Aksessuarlar va ehtiyot qismlar
- 10 Texnik xususiyatlar
- 11 Manbalar
- 12 Qo'llanmani yuklab olish
- 13 Boshqa tillarda
Ushbu qo'llanma quyidagi modellarni qamrab oladi
- TH8110U: 1 Isitish/1 Sovutish tizimlari uchun
- TH8320U: 3 Isitish/2 Sovutish tizimlarigacha
- TH8321U: Namlikni kamaytirish bilan 3 Isitish/2 Sovutish tizimlarigacha
(Termostatni devor panelidan tortib oling va model raqamini topish uchun ag'daring)
Tizim turlari
- Gaz, moy yoki elektr isitish havo konditsionerligi bilan
- Iliq havo, issiq suv, yuqori samarali pechlar, issiqlik nasoslari, bug', tortishish
- Faqat isitish — ikki simli tizimlar, zonali klapanlarni ochish va yopish uchun quvvat (20-seriya) va odatda ochiq zonal klapanlar
- Faqat fan bilan isitish
- Faqat sovutish
- 750 mV isitish tizimlari
Ushbu termostat tarkibida Perxlorat materialini o'z ichiga olishi mumkin bo'lgan Litiy batareyasi mavjud.
Perxlorat materiali—maxsus ishlov berish talab qilinishi mumkin,
Qarang: www.dtsc.ca.gov/hazardouswaste/perchlorate
Devor panelini o'rnatish

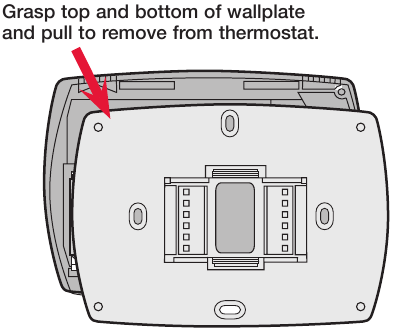

- Devor panelini termostatdan ajratib oling.

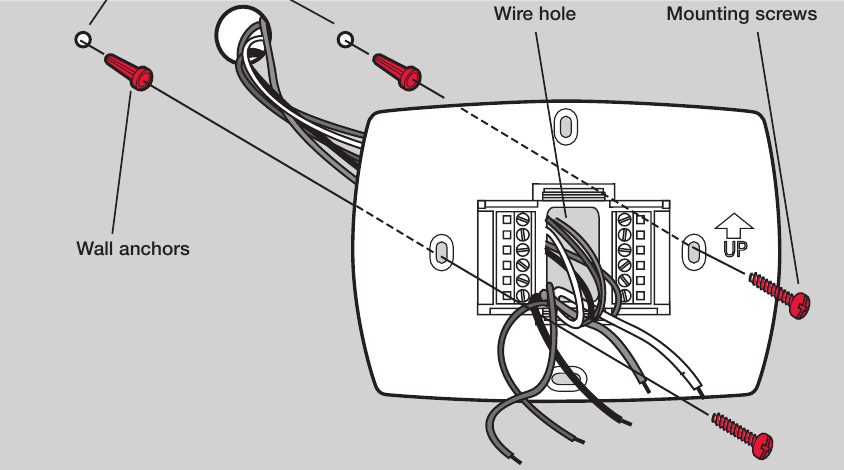

- Devor panelini quyida ko'rsatilgandek o'rnating.
Gipsokarton uchun 3/16" teshiklarni burg'ulang. Gips uchun 7/32" teshiklarni burg'ulang.
O'qitilgan, tajribali texnik xodim tomonidan o'rnatilishi kerak
-
Ushbu ko'rsatmalarni diqqat bilan o'qing. Ushbu ko'rsatmalarga rioya qilmaslik mahsulotga zarar etkazishi yoki xavfli holatga olib kelishi mumkin.
ELEKTR XAVFI
Elektr toki urishiga yoki uskunaning shikastlanishiga olib kelishi mumkin. O'rnatishni boshlashdan oldin quvvatni uzing.
SIMOB HAQIDA OGOHLANTIRISH
Agar ushbu mahsulot germetik trubkada simob bo'lgan boshqaruvni almashtirayotgan bo'lsa, eski boshqaruvni axlatga tashlamang. Qayta ishlash va to'g'ri utilizatsiya bo'yicha ko'rsatmalar uchun mahalliy chiqindilarni boshqarish organiga murojaat qiling.
Quvvat variantlari

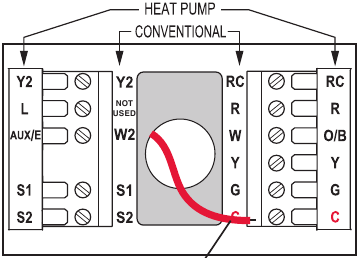

24VAC asosiy quvvat uchun transformatorning umumiy tomonini "C" terminaliga ulang.

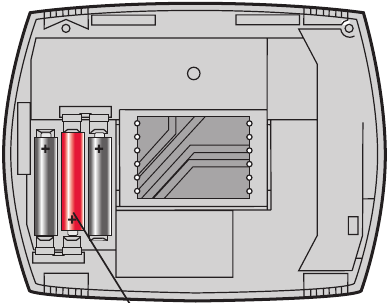

Asosiy yoki zaxira quvvat uchun taqdim etilgan batareyalarni joylashtiring.

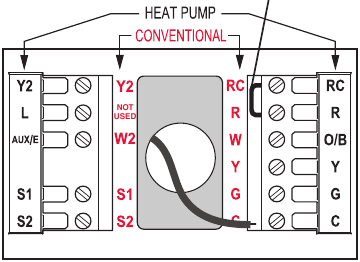

Ulanish
Faqat ikkita transformatorli tizimlar uchun zavodda o'rnatilgan o'tkazgichni olib tashlang.
Ortiqcha simni devordagi teshikka qaytaring. Devordagi teshikni yonmaydigan izolyatsiya bilan yoping.
Terminal belgilari
Quyidagi soyali joylar faqat faqat ga tegishli TH8320/TH8321.
An'anaviy terminal harflari:
R Isitish quvvati. Isitish tizimi transformatorining ikkilamchi tomoniga ulang.
Rc Sovutish quvvati. Sovutish tizimi transformatorining ikkilamchi tomoniga ulang.
C Sovutish transformatorining ikkilamchi tomonidan umumiy sim (agar 2 ta transformator bo'lsa).
W 1-bosqich isitish relesi.
W2 2-bosqich isitish relesi.
Y 1-bosqich kompressor kontaktori.
Y2 2-bosqich kompressor kontaktori.
G Fan relesi.
S1 Ixtiyoriy tashqi yoki masofaviy sensor.
S2 Ixtiyoriy tashqi yoki masofaviy sensor.
Issiqlik nasosi terminalining harflari:
R Isitish quvvati. Isitish tizimi transformatorining ikkilamchi tomoniga ulang.
Rc Sovutish quvvati. Sovutish tizimi transformatorining ikkilamchi tomoniga ulang.
C Sovutish tizimi transformatorining ikkilamchi tomonidan umumiy sim.
Y 1-bosqich kompressor kontaktori.
Y2 2-bosqich kompressor kontaktori.
Aux/E Yordamchi/Favqulodda isitish relesi.
G Fan relesi.
L Issiqlik nasosini qayta o'rnatish (tizim Em Heat (Favqulodda isitish) ga o'rnatilganda doimiy ravishda quvvatlanadi; tizim isitish, sovutish yoki o'chirishga o'rnatilganda tizim monitori).
O/B Issiqlik nasoslari uchun o'zgartirish valfi.
S1 Ixtiyoriy tashqi yoki masofaviy sensor.
S2 Ixtiyoriy tashqi yoki masofaviy sensor.
Ulanish bo'yicha qo'llanma - an'anaviy tizimlar
Quyidagi soyali joylar faqat faqat ga tegishli TH8320/TH8321.
| 1H/1C tizimi (1 transformator) | 1H/1C tizimi (2 transformator) | ||
| Rc | Quvvat [1] | Rc | Quvvat (sovutish transformatori) [1, 2] |
| R | [R+Rc o'tkazgich bilan birlashtirilgan] | R | Quvvat (isitish transformatori) [1, 2] |
| W | Isitish relesi | W | Isitish relesi |
| Y | Kompressor kontaktori | Y | Kompressor kontaktori |
| G | Fan relesi | G | Fan relesi |
| C | 24VAC umumiy [3] | C | 24VAC umumiy [3, 4] |
| S1 | Ixtiyoriy tashqi/masofaviy sensor | S1 | Ixtiyoriy tashqi/masofaviy sensor |
| S2 | Ixtiyoriy tashqi/masofaviy sensor | S2 | Ixtiyoriy tashqi/masofaviy sensor |
| Faqat isitish tizimi | Fan bilan faqat isitish tizimi | ||
| Rc | Quvvat [1] | Rc | Quvvat [1] |
| R | [R+Rc o'tkazgich bilan birlashtirilgan] | R | [R+Rc o'tkazgich bilan birlashtirilgan] |
| W | Isitish relesi | W | Isitish relesi |
| C | 24VAC umumiy [3] | G | Fan relesi |
| S1 | Ixtiyoriy tashqi/masofaviy sensor | C | 24VAC umumiy [3] |
| S2 | Ixtiyoriy tashqi/masofaviy sensor | S1 | Ixtiyoriy tashqi/masofaviy sensor |
| S2 | Ixtiyoriy tashqi/masofaviy sensor | ||
| Faqat isitish tizimi (20-seriya) | Faqat sovutish tizimi | ||
| Rc | [R+Rc o'tkazgich bilan birlashtirilgan] | Rc | Quvvat [1] |
| R | 20-seriyali valf terminali "R" [1] | R | [R+Rc o'tkazgich bilan birlashtirilgan] |
| W | 20-seriyali valf terminali "B" | Y | Kompressor kontaktori |
| Y | 20-seriyali valf terminali "W" | G | Fan relesi |
| C | 24VAC umumiy [3] | C | 24VAC umumiy [3] |
| S1 | Ixtiyoriy tashqi/masofaviy sensor | S1 | Ixtiyoriy tashqi/masofaviy sensor |
| S2 | Ixtiyoriy tashqi/masofaviy sensor | S2 | Ixtiyoriy tashqi/masofaviy sensor |
| 2H/2C tizimi (1 transformator) | 2H/2C tizimi (2 transformator) | ||
| Y2 | Sovutish relesi 2 | Y2 | Sovutish relesi 2 |
| W2 | Isitish relesi 2 | W2 | Isitish relesi 2 |
| Rc | Quvvat [1] | Rc | Quvvat (sovutish transformatori) [1, 2] |
| R | [R+Rc o'tkazgich bilan birlashtirilgan] | R | Quvvat (isitish transformatori) [1, 2] |
| W | Isitish relesi 1 | W | Isitish relesi 1 |
| Y | Sovutish relesi 1 | Y | Sovutish relesi 1 |
| G | Fan relesi | G | Fan relesi |
| C | 24VAC umumiy [3] | C | 24VAC umumiy [3, 4] |
| S1 | Ixtiyoriy tashqi/masofaviy sensor | S1 | Ixtiyoriy tashqi/masofaviy sensor |
| S2 | Ixtiyoriy tashqi/masofaviy sensor | S2 | Ixtiyoriy tashqi/masofaviy sensor |
Quyidagi [eslatmalar] ga qarang
[1] Quvvat manbai. Talab qilinganidek, uzish vositalarini va ortiqcha yukdan himoyalanishni ta'minlang.
[2] 2 transformatorli tizimlar uchun o'tkazgichni olib tashlang.
[3] Ixtiyoriy 24VAC umumiy ulanishi.
[4] Umumiy ulanish sovutish transformatoridan kelishi kerak.
Ulanish bo'yicha qo'llanma - issiqlik nasosi tizimlari
Quyidagi soyali joylar faqat faqat ga tegishli TH8320/TH8321.
| 1H/1C issiqlik nasosi (yordamchi isitishsiz) | 2H/2C issiqlik nasosi (yordamchi isitishsiz) | ||
| Rc | Quvvat [1] | Y2 | Kompressor 2 relesi |
| R | [R+Rc o'tkazgich bilan birlashtirilgan] | Rc | Quvvat [1] |
| O/B | O'zgartirish valfi [5] | R | [R+Rc o'tkazgich bilan birlashtirilgan] |
| Y | Kompressor relesi | O/B | O'zgartirish valfi [5] |
| G | Fan relesi | Y | Kompressor 1 relesi |
| C | 24VAC umumiy [3] | G | Fan relesi |
| S1 | Ixtiyoriy tashqi/masofaviy sensor | C | 24VAC umumiy [3] |
| S2 | Ixtiyoriy tashqi/masofaviy sensor | S1 | Ixtiyoriy tashqi/masofaviy sensor |
| S2 | Ixtiyoriy tashqi/masofaviy sensor | ||
| 2H/1C issiqlik nasosi (yordamchi isitish bilan) | 3H/2C issiqlik nasosi (yordamchi isitish bilan) | ||
| L | Uskunalar monitori [6, 7] | Y2 | Kompressor 2 relesi |
| Aux/E | Yordamchi/Favqulodda isitish relesi (Isitish 2) | L | Uskunalar monitori [6, 7] |
| Rc | Quvvat [1] | Aux/E | Yordamchi/Favqulodda isitish relesi (Isitish 2) |
| R | [R+Rc o'tkazgich bilan birlashtirilgan] | Rc | Quvvat [1] |
| O/B | O'zgartirish valfi [5] | O/B | O'zgartirish valfi [5] |
| Y | Kompressor relesi | Y | Kompressor 1 relesi |
| G | Fan relesi | G | Fan relesi |
| C | 24VAC umumiy [3] | C | 24VAC umumiy [3] |
| S1 | Ixtiyoriy tashqi/masofaviy sensor | S1 | Ixtiyoriy tashqi/masofaviy sensor |
| S2 | Ixtiyoriy tashqi/masofaviy sensor | S2 | Ixtiyoriy tashqi/masofaviy sensor |
| S2 | Ixtiyoriy tashqi/masofaviy sensor | ||
Quyidagi [eslatmalar] ga qarang
[1] Quvvat manbai. Talab qilinganidek, uzish vositalarini va ortiqcha yukdan himoyalanishni ta'minlang.
[3] Ixtiyoriy 24VAC umumiy ulanishi.
[5] O/B o'rnatuvchi sozlamasida O yoki B sifatida boshqarish uchun o'rnatiladi.
[6] Agar L terminali ishlatilsa, 24VAC umumiy (C terminali) ulanishi kerak.
[7] Issiqlik nasosini qayta o'rnatish (termostat Em. Heat (Favqulodda isitish) ga o'rnatilganda doimiy ravishda quvvatlanadi; tizim isitish, sovutish yoki o'chirishga o'rnatilganda tizim monitori).
Qalqonni olib tashlang va termostatni o'rnating
Qalqonni olib tashlang.

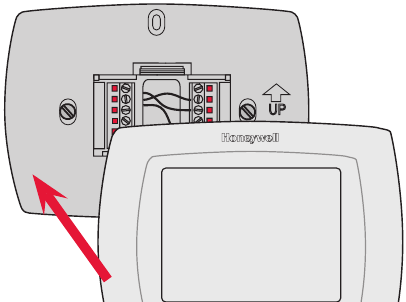

Termostatning orqa tomonidagi pinlarni devor panelidagi tirqishlar bilan tekislang, so'ngra termostat joyiga tushguncha sekin bosing.
Sanani va vaqtni sozlash

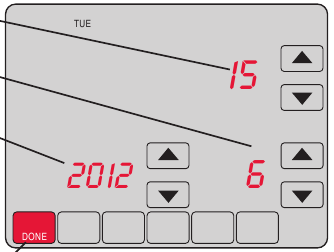

Sanani sozlash uchun
tugmasini bosing
Oyni sozlash uchun tugmasini bosing
Yilni sozlash uchun tugmasini bosing
O'zgarishlarni saqlash uchun DONE (tayyor) tugmasini bosing.
Vaqtni sozlash uchun tugmasini bosing
Saqlash va chiqish uchun DONE (tayyor) tugmasini bosing.
O'rnatuvchini sozlash
- SYSTEM (TIZIM) tugmasini bosing.

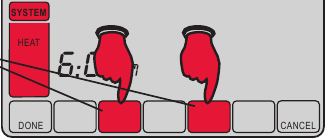

- Displey o'zgarguncha ushbu ikkita tugmani bosib turing.

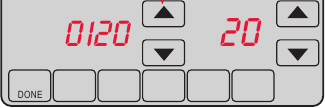

- Kerakli sozlamalarni o'zgartiring (7-9-betlarga qarang).

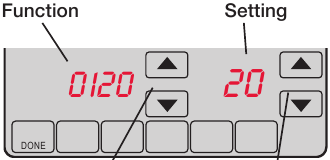

Funksiyani tanlash uchun tugmasini bosing | Sozlamani o'zgartirish uchun tugmasini bosing

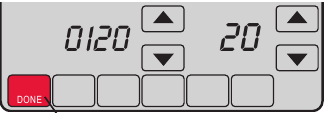

Sozlamalardan chiqish va saqlash uchun DONE (TAYYOR) tugmasini bosing.
Quyidagi soyali maydonlar faqat faqat TH8320/TH8321 ga tegishli.
| Sozlash funksiyalari | Sozlamalar va Opsiyalar (zavodda o'rnatilgan standart qalin shriftda) | |
| 0120 | Yil (birinchi ikki raqam) | 20 (2001-2099) 21 (2100-2178) |
| 0130 | Yil (ikkinchi ikki raqam) | 12 (2012) [Boshqa opsiyalar: 00-99] |
| 0140 | Oy | 6 [Boshqa opsiyalar: 1-12] |
| 0150 | Sana | 15 [Boshqa opsiyalar: 1-31] |
| 0160 | Jadval formati | 4 7 kunlik dasturlash 0 Dasturlanmaydigan |
| 0170 | Tizim turi | 1 1 isitish/1 sovutish an'anaviy 2 1 isitish/1 sovutish issiqlik nasosi (qo'shimcha isitishsiz) 3 Faqat isitish (2 simli tizimlar) 4 Ventilyator bilan faqat isitish 5 Issiq suv Series 20 tizimi (zonani ochish va yopish uchun quvvat klapanlar/odatda ochiq zona klapanlari) 6 Faqat sovutish 7 2 isitish/1 sovutish issiqlik nasosi (qo'shimcha isitish bilan) 8 2 isitish/2 sovutish ko'p bosqichli an'anaviy 9 2 isitish/1 sovutish ko'p bosqichli an'anaviy 10 1 isitish/2 sovutish ko'p bosqichli an'anaviy 11 2 isitish/2 sovutish issiqlik nasosi (qo'shimcha isitishsiz) 12 3 isitish/2 sovutish issiqlik nasosi (qo'shimcha isitish bilan) |
| 0180 | Ventilyatorni boshqarish (isitish) | 0 Gaz/Moy bilan isitish (uskunalar isitish ventilyatorini boshqaradi) 1 Elektr pech (termostat isitish ventilyatorini boshqaradi) |
| 0190 | O'tkazish klapani (O/B terminali) | 0 O/B terminali sovutishda klapanni boshqaradi 1 O/B terminali isitishda klapanni boshqaradi |
| 0200 | Qo'shimcha isitish | 0 Elektr zaxira isitish 1 Fossil yoqilg'i zaxira isitish |
| 0210 | Tashqi qazilma yoqilg'i to'plami | 1 Tashqi qazilma yoqilg'i to'plami zaxira isitishni boshqaradi 0 Termostat zaxira isitishni boshqaradi (tashqi sensor talab qilinadi) |
| 0220 | 1-bosqich kompressorining aylanish tezligi | 3 Ko'pchilik kompressorlar uchun tavsiya etiladi [Boshqa opsiyalar: 1, 2, 4, 5 yoki 6 CPH] |
| 0230 | 2-bosqich kompressorining aylanish tezligi | 3 Ko'pchilik kompressorlar uchun tavsiya etiladi [Boshqa opsiyalar: 1, 2, 4, 5 yoki 6 CPH] |
| 0240 | Birinchi bosqich isitish aylanish tezligi (CPH=soatiga aylanishlar) | 5 90% dan kam samaradorlikka ega gaz yoki moy pechlari 1 Bug' yoki tortishish tizimlari 3 Issiq suv tizimlari va 90%+ samaradorlikka ega pechlar 9 Elektr pechlari [Boshqa opsiyalar: 2, 4, 6, 7, 8, 10, 11, 12 CPH] |
| 0250 | Ikkinchi bosqich isitish aylanish tezligi (CPH) | 5 90% dan kam samaradorlikka ega gaz yoki moy pechlari 1 Bug' yoki tortishish tizimlari 3 Issiq suv tizimlari va 90%+ samaradorlikka ega pechlar 9 Elektr pechlari [Boshqa opsiyalar: 2, 4, 6, 7, 8, 10, 11, 12 CPH] |
| 0260 | Uchinchi bosqich isitish aylanish tezligi (CPH) | 9 Elektr yordamchi isitish yoki elektr pechlari 1 Bug' yoki tortishish tizimlari 3 Issiq suv tizimlari va 90%+ samaradorlikka ega pechlar 5 90% dan kam samaradorlikka ega gaz yoki moy pechlari [Boshqa opsiyalar: 2, 4, 6, 7, 8, 10, 11, 12 CPH] |
| 0280 | Orqa yorug'lik | 0 Tugmani bosgandan keyin orqa yorug'lik taxminan 8 soniya davomida yonadi 1 Orqa yorug'lik har doim past intensivlikda yonadi, tugmani bosgandan keyin to'liq yorqin (24VAC ulanishni talab qiladi) |
| 0300 | Qo'lda/Avtomatik o'tkazish | 0 Qo'lda o'tkazish (Isitish/Sovutish/O'chirilgan) 1 Avtomatik o'tkazish (Isitish/Sovutish/Avto/O'chirilgan) |
| 0310 | Avtomatik o'tkazish o'lik zonasi | 3 Isitish/sovutish harorati 3°F farq qiladi (1.5°C) [Boshqa opsiyalar: 2-9 (2°F dan 9°F/1.5°C dan 5°C gacha)] |
| 0320 | Harorat displeyi | 0 Farengeyt 1 Selsiy |
| 0330 | Yozgi vaqt | 2 Yozgi vaqtga avtomatik o'tish (2007 va undan keyingi yillar, 2007-yilgi yangi DST taqvimini ishlatadigan hududlar uchun) 1 Yozgi vaqtga avtomatik o'tish (2006-yilgacha va 2007-yilgi yangi DST taqvimini ishlatmaydigan hududlar uchun) 0 Yozgi vaqt o'chirilgan |
| 0340 | Masofaviy sensor | 0 Masofaviy sensor yo'q 1 Tashqi sensor (faqat displey) 2 Tashqi boshqaruv sensori (issiqlik nasoslarini tanlang) 3 Ichki sensor |
| 0350 | Issiqlik nasosi kompressorining blokirovkasi | 0 Issiqlik nasosi kompressorining blokirovkasi yo'q [Boshqa opsiyalar: 15, 20, 25, 30, 35, 40°F (-9.5°C dan 7°C gacha)] |
| 0360 | Issiqlik nasosi yordamchi blokirovkasi | 0 Issiqlik nasosi yordamchi blokirovkasi yo'q [Boshqa opsiyalar: 40, 45, 50, 55, 60°F (4.5°C dan 15.5°C gacha)] |
| 0380 | Namlikni yo'qotishni boshqarish | 0 Namlikni yo'qotishni boshqarish yo'q 1 Termostat konditsioner bilan namlikni yo'qotishni boshqaradi |
| 0500 | Pech filtri o'zgarishini eslatish | 0 O'chirilgan 1 10 kunlik ish vaqti (taxminan 1 oy) 2 30 kunlik ish vaqti (taxminan 3 oy) 3 60 kunlik ish vaqti (taxminan 6 oy) 4 90 kunlik ish vaqti (taxminan 9 oy) 5 120 kunlik ish vaqti (taxminan 1 yil) 6 365 kunlik ish vaqti (taxminan 3 yil) |
| 0510 | Namlagich yostig'i o'zgarishini eslatish | 0 O'chirilgan 1 90 kalendar kuni 2 180 kalendar kuni 3 365 kalendar kuni |
| 0520 | UV lampasi o'zgarishini eslatish | 0 O'chirilgan 1 365 kalendar kuni |
| 0530 | Adaptive Intelligent Recovery™ | 1 Yoqilgan 0 O'chirilgan |
| 0540 | Dastur davrlari | 4 4 dastur davri (Uyg'onish, Ketish, Qaytish, Uyqu) 2 2 dastur davri (Uyg'onish, Uyqu) |
| 0580 | Kompressorni himoya qilish | 5 5 daqiqa kompressor o'chirilgan vaqt [Boshqa opsiyalar: 0, 1, 2, 3 yoki 4 daqiqalik o'chirilgan vaqt] |
| 0600 | Isitish harorati diapazonini to'xtatish | 90 Maks. isitish harorati sozlamasi 90°F (32°C) [Boshqa opsiyalar: 40-89°F (4.5°C dan 32°C gacha)] |
| 0610 | Sovutish harorati diapazonini to'xtatish | 50 Min. sovutish harorati sozlamasi 50°F (10°C) [Boshqa opsiyalar: 51-99°F (10.5°C dan 37°C gacha)] |
| 0640 | Soat formati | 12 12 soatlik vaqt (masalan, "3:30 pm") 24 24 soatlik vaqt (masalan, "15:30") |
| 0650 | Kengaytirilgan ventilyator taymeri (isitish) | 0 O'chirilgan 90 Isitish tugagandan keyin ventilyator 90 soniya davomida ishlaydi |
| 0660 | Kengaytirilgan ventilyator taymeri (sovutish) | 0 O'chirilgan 90 Sovutish tugagandan keyin ventilyator 90 soniya davomida ishlaydi |
| 0670 | Klaviatura qulfi | 0 Klaviatura qulfi ochilgan (to'liq ishlaydi) 1 Qisman qulflangan (faqat harorat sozlamalariga kirish) 2 To'liq qulflangan |
| 0680 | Isitish haroratini boshqarish | 2 Standart haroratni boshqarish (tavsiya etiladi) 1 Xona belgilangan haroratdan issiqroq bo'lsa, tanlang 3 Xona belgilangan haroratga yetmasa, tanlang |
| 0690 | Sovutish haroratini boshqarish | 2 Standart haroratni boshqarish (tavsiya etiladi) 1 Xona belgilangan haroratdan sovuqroq bo'lsa, tanlang 3 Xona belgilangan haroratga yetmasa, tanlang |
| 0700 | Harorat displeyining ofseti | 0 Termostat xonaning haqiqiy haroratini ko'rsatadi [Boshqa opsiyalar: -3, -2, -1, 1, 2, 3°F ofset (-1.5°C dan 1.5°C gacha) |
| 0710 | QAYTA O'RNATISH | 0 Qayta o'rnatish yo'q 1 O'rnatuvchi opsiyalari va dastur jadvalini zavod standartiga qayta o'rnating (faqat sana va vaqt sozlamalari saqlanib qoladi) |
O'rnatuvchi tizim testi

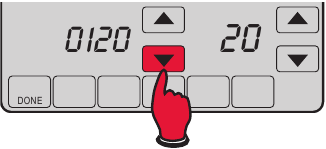

O'rnatuvchi sozlamalari vaqtida, "Test" (Test) paydo bo'lguncha
tugmasini qayta-qayta bosing.

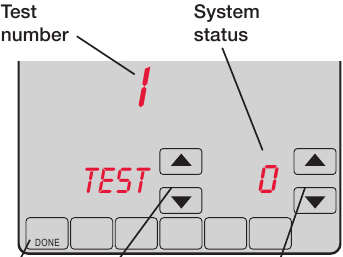

Testni tanlash uchun tugmasini bosing | Holatni o'zgartirish uchun tugmasini bosing
Testni yakunlash uchun DONE (Bajarildi) tugmasini bosing.
Quyidagi soyali maydonlar faqat TH8320/TH8321 ga tegishli.
| Tizim testi | Tizim holati | |
| 1 | Sovutish tizimi | 0 Kompressor va fan o'chadi 1 Kompressor va fan yoqiladi 2 Ikkinchi bosqich kompressori yoqiladi |
| 2 | Fan tizimi | 0 Fan o'chadi 1 Fan yoqiladi |
| 3 | Isitish tizimi | 0 Issiqlik va fan o'chadi 1 Issiqlik yoqiladi (agar 0170 funksiyasi issiqlik nasosi uchun o'rnatilgan bo'lsa yoki 0180 funksiyasi "1" ga o'rnatilgan bo'lsa, fan yoqiladi) 2 Ikkinchi bosqich issiqligi yoqiladi 3 Uchinchi bosqich issiqligi yoqiladi |
| 4 | Favqulodda isitish tizimi | 0 Issiqlik va fan o'chadi 1 Issiqlik va fan yoqiladi |
USKUNALARNING ZARARLANISH XAVFI. Kompressorni himoya qilish test vaqtida chetlab o'tiladi. Uskunaning shikastlanishiga yo'l qo'ymaslik uchun kompressorni tezda aylantirishdan saqlaning.
Maxsus funksiyalar
Quyidagi soyali maydonlar faqat TH8320/TH8321 ga tegishli.
Avtomatik o'tish (Sozlash funksiyasi 0300): Avtomatik rejimga o'rnatilganda, termostat xona haroratiga qarab avtomatik ravishda isitish yoki sovutishni tanlaydi. Issiqlik va sovutish sozlamalari kamida 2 daraja farq qilishi kerak. Agar 0380 funksiyasi Yoqilgan (On) ga o'rnatilgan bo'lsa, issiqlik va sovutish sozlamalari kamida 5 daraja farq qilishi kerak.
Masofaviy datchik (Sozlash funksiyasi 0340): Agar ixtiyoriy tashqi datchik o'rnatilgan bo'lsa, termostat tashqi haroratni ko'rsatishi mumkin. Agar ixtiyoriy masofaviy ichki datchik o'rnatilgan bo'lsa, termostat datchik joylashgan joydagi haroratni ko'rsatadi (termostatdagi ichki datchik ishlatilmaydi).
Adaptiv aqlli tiklanish (Sozlash funksiyasi 0530): Termostatga dasturlashtirilgan harorat sozlamalariga erishish uchun pech va konditsioner qancha vaqt ketishini "o'rganishga" imkon beradi, shunda harorat belgilangan vaqtda erishiladi.
Kompressorni himoya qilish (Sozlash funksiyasi 0580): Shikastlanishning oldini olish uchun kompressorni qayta ishga tushirishdan oldin bir necha daqiqa kutishga majbur qiladi. Bu vaqt ichida displeyda "Wait" (Kuting) xabari miltillaydi.
Namlikni nazorat qilish (Sozlash funksiyasi 0380): TH8321 modellari xona namlik darajasini kuzatib boradi va haroratni joriy sovutish sozlamasidan 3 darajagacha pasaytirish orqali namlikni kamaytirish uchun avtomatik ravishda sovutish tizimini faollashtiradi.
Issiqlik nasosining haroratni blokirovka qilish (qazilma yoqilg'i zaxirasi bilan): Agar termostat ixtiyoriy tashqi datchik bilan o'rnatilgan bo'lsa, siz kompressorni blokirovka qilish haroratini tanlashingiz mumkin (Funksiya 0350). Tashqi harorat blokirovka haroratidan past bo'lganda, faqat yordamchi issiqlik ishlaydi. Tashqi harorat blokirovka haroratidan yuqori bo'lganda, faqat kompressor ishlaydi.
Issiqlik nasosining haroratni blokirovka qilish (elektr issiqligi zaxirasi bilan): Agar termostat ixtiyoriy tashqi datchik bilan o'rnatilgan bo'lsa, siz kompressorni blokirovka qilish haroratini (Funksiya 0350) va/yoki yordamchi issiqlikni blokirovka qilish haroratini (Funksiya 0360) tanlashingiz mumkin. Tashqi harorat kompressorni blokirovka qilish haroratidan past bo'lganda, faqat yordamchi issiqlik ishlaydi. Tashqi harorat yordamchi issiqlikni blokirovka qilish haroratidan yuqori bo'lganda, faqat kompressor ishlaydi. Agar tashqi harorat kompressor va yordamchi issiqlikni blokirovka qilish haroratlari orasida bo'lsa, kompressor ham, yordamchi issiqlik ham ishlashi mumkin.
Aksessuarlar va ehtiyot qismlar
Ehtiyot qismlarga buyurtma berish uchun distribyutoringizga murojaat qiling.
Tashqi harorat datchigi .............................. C7089U1006 qism raqami
Masofaviy ichki harorat datchigi .................. C7189U1005 qism raqami
Qopqoq plastinkasi* ............................................................ 32003796-001 qism raqami
*(Eski termostatlar qoldirgan izlarni yashirish uchun foydalaning.)
Texnik xususiyatlar
Harorat diapazonlari
- Issiqlik: 40° dan 90°F gacha (4,5° dan 32°C gacha)
- Sovutish: 50° dan 99°F gacha (10° dan 37°C gacha)
Ishlash muhitining harorati
- 0° dan 120°F gacha (-18° dan 48,9°C gacha)
Yetkazib berish harorati
- -30° dan 150°F gacha (-34° dan 66°C gacha)
Ishlash nisbiy namligi
- 5% dan 90% gacha (kondensatsiz)
Fizik o'lchamlar
- 4-9/16" H x 6" W x 1-3/8" D
- 116 mm H x 152 mm W x 35 mm D
Elektr ko'rsatkichlari
| Terminal | Voltaj (50/60Hz) | Ishlash toki |
| W Isitish (Powerpile) | 20-30 Vac 750 mV DC | 0,02-1,0 A 100 mA DC |
| W2 Isitish | 20-30 Vac | 0,02-0,6 A |
| Y Sovutish | 20-30 Vac | 0,02-1,0 A |
| Y2 Sovutish | 20-30 Vac | 0,02-0,6 A |
| Aux/E Yordamchi issiqlik Favqulodda issiqlik | 20-30 Vac | 0,02-1,0 A |
| O/B O'tish | 20-30 Vac | 0,02-0,6 A |
| L Issiqlik nasosini qayta o'rnatish | 20-30 Vac | 0,02-0,6 A |
Yordam kerakmi?
Ushbu mahsulot bo'yicha yordam olish uchun http://customer.honeywell.com saytiga tashrif buyuring
yoki Honeywell mijozlarga xizmat ko'rsatish markaziga 1-800-468-1502 raqami orqali qo'ng'iroq qiling
Avtomatlashtirish va boshqaruv yechimlari
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com
® AQShda ro'yxatdan o'tgan savdo belgisi.
© 2012 Honeywell International Inc.
69-2693—01 M.S. 01-12
AQShda chop etilgan.
Manbalar
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
Honeywell VisionPRO TH8000 o'rnatish qo'llanmasi ni yuklab olish
