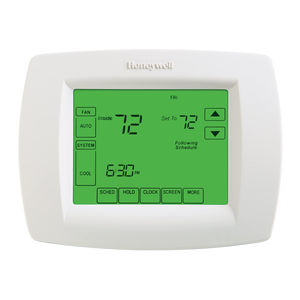

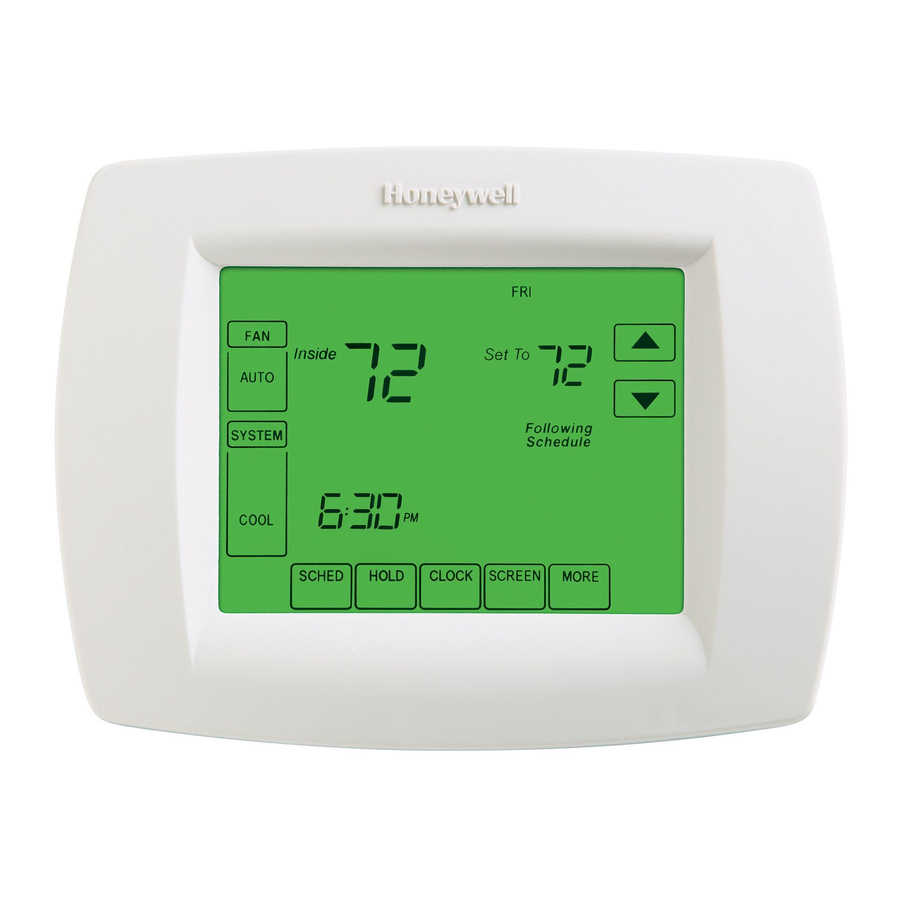

Panduan Instalasi Honeywell VisionPRO TH8000
Panduan ini mencakup model-model berikut
- TH8110U: Untuk sistem 1 Pemanas/1 Pendingin
- TH8320U: Untuk sistem hingga 3 Pemanas/2 Pendingin
- TH8321U: Untuk sistem hingga 3 Pemanas/2 Pendingin dengan dehumidifikasi
(Tarik termostat dari pelat dinding dan balikkan untuk menemukan nomor model)
Jenis Sistem
- Pemanas gas, minyak, atau listrik dengan pendingin udara
- Udara hangat, air panas, tungku efisiensi tinggi, pompa panas, uap, gravitasi
- Hanya pemanas — sistem dua kabel, daya untuk membuka dan menutup zona katup (Seri 20), dan katup zona yang biasanya terbuka
- Hanya pemanas dengan kipas
- Hanya pendingin
- Sistem pemanas 750 mV
Termostat ini berisi baterai Litium yang mungkin mengandung bahan Perklorat.
Bahan Perklorat—penanganan khusus mungkin berlaku,
Lihat www.dtsc.ca.gov/hazardouswaste/perchlorate
Pemasangan pelat dinding
- Pisahkan pelat dinding dari termostat.
- Pasang pelat dinding seperti yang ditunjukkan di bawah ini.
Bor lubang 3/16" untuk dinding kering. Bor lubang 7/32" untuk plester.
Harus dipasang oleh teknisi terlatih dan berpengalaman
-
Baca petunjuk ini dengan saksama. Kegagalan untuk mengikuti petunjuk ini dapat merusak produk atau menyebabkan kondisi berbahaya.
BAHAYA LISTRIK
Dapat menyebabkan sengatan listrik atau kerusakan peralatan. Putuskan aliran listrik sebelum memulai pemasangan.
PEMBERITAHUAN MERKURI
Jika produk ini menggantikan kontrol yang mengandung merkuri dalam tabung tertutup, jangan letakkan kontrol lama di tempat sampah. Hubungi otoritas pengelolaan limbah setempat untuk mendapatkan petunjuk mengenai daur ulang dan pembuangan yang benar.
Opsi daya
Untuk daya primer 24VAC, sambungkan sisi umum transformator ke terminal "C".
Masukkan baterai yang disertakan untuk daya primer atau cadangan.
Pengkabelan
Lepaskan jumper bawaan pabrik hanya untuk sistem dua transformator.
Dorong kelebihan kabel kembali ke lubang dinding. Tutup lubang dinding dengan insulasi yang tidak mudah terbakar.
Penetapan Terminal
Area berbayang di bawah berlaku hanya untuk TH8320/TH8321.
Huruf Terminal Konvensional:
R Daya pemanas. Sambungkan ke sisi sekunder transformator sistem pemanas.
Rc Daya pendingin. Sambungkan ke sisi sekunder transformator sistem pendingin.
C Kabel common dari sisi sekunder transformator pendingin (jika 2 transformator).
W Relai panas tahap 1.
W2 Relai panas tahap 2.
Y Kontaktor kompresor tahap 1.
Y2 Kontaktor kompresor tahap 2.
G Relai kipas.
S1 Sensor luar ruangan atau sensor jarak jauh opsional.
S2 Sensor luar ruangan atau sensor jarak jauh opsional.
Huruf Terminal Pompa Panas:
R Daya pemanas. Sambungkan ke sisi sekunder transformator sistem pemanas.
Rc Daya pendingin. Sambungkan ke sisi sekunder transformator sistem pendingin.
C Kabel common dari sisi sekunder transformator sistem pendingin.
Y Kontaktor kompresor tahap 1.
Y2 Kontaktor kompresor tahap 2.
Aux/E Relai panas Tambahan/Darurat.
G Relai kipas.
L Pengaturan ulang pompa panas (daya dialirkan terus menerus saat Sistem disetel ke Em Heat; monitor sistem saat disetel ke Heat, Cool, atau Off).
O/B Katup pengalih untuk pompa panas.
S1 Sensor luar ruangan atau sensor jarak jauh opsional.
S2 Sensor luar ruangan atau sensor jarak jauh opsional.
Panduan pengkabelan—sistem konvensional
Area berbayang di bawah berlaku hanya untuk TH8320/TH8321.
| Sistem 1H/1C (1 transformator) | Sistem 1H/1C (2 transformator) | ||
| Rc | Daya [1] | Rc | Daya (transformator pendingin) [1, 2] |
| R | [R+Rc disambung dengan jumper] | R | Daya (transformator pemanas) [1, 2] |
| W | Relai panas | W | Relai panas |
| Y | Kontaktor kompresor | Y | Kontaktor kompresor |
| G | Relai kipas | G | Relai kipas |
| C | Common 24VAC [3] | C | Common 24VAC [3, 4] |
| S1 | Sensor luar ruangan/jarak jauh opsional | S1 | Sensor luar ruangan/jarak jauh opsional |
| S2 | Sensor luar ruangan/jarak jauh opsional | S2 | Sensor luar ruangan/jarak jauh opsional |
| Sistem Pemanas Saja | Sistem Pemanas Saja Dengan Kipas | ||
| Rc | Daya [1] | Rc | Daya [1] |
| R | [R+Rc disambung dengan jumper] | R | [R+Rc disambung dengan jumper] |
| W | Relai panas | W | Relai panas |
| C | Common 24VAC [3] | G | Relai kipas |
| S1 | Sensor luar ruangan/jarak jauh opsional | C | Common 24VAC [3] |
| S2 | Sensor luar ruangan/jarak jauh opsional | S1 | Sensor luar ruangan/jarak jauh opsional |
| S2 | Sensor luar ruangan/jarak jauh opsional | ||
| Sistem Pemanas Saja (Seri 20) | Sistem Pendingin Saja | ||
| Rc | [R+Rc disambung dengan jumper] | Rc | Daya [1] |
| R | Terminal katup Seri 20 "R" [1] | R | [R+Rc disambung dengan jumper] |
| W | Terminal katup Seri 20 "B" | Y | Kontaktor kompresor |
| Y | Terminal katup Seri 20 "W" | G | Relai kipas |
| C | Common 24VAC [3] | C | Common 24VAC [3] |
| S1 | Sensor luar ruangan/jarak jauh opsional | S1 | Sensor luar ruangan/jarak jauh opsional |
| S2 | Sensor luar ruangan/jarak jauh opsional | S2 | Sensor luar ruangan/jarak jauh opsional |
| Sistem 2H/2C (1 transformator) | Sistem 2H/2C (2 transformator) | ||
| Y2 | Relai dingin 2 | Y2 | Relai dingin 2 |
| W2 | Relai panas 2 | W2 | Relai panas 2 |
| Rc | Daya [1] | Rc | Daya (transformator pendingin) [1, 2] |
| R | [R+Rc disambung dengan jumper] | R | Daya (transformator pemanas) [1, 2] |
| W | Relai panas 1 | W | Relai panas 1 |
| Y | Relai dingin 1 | Y | Relai dingin 1 |
| G | Relai kipas | G | Relai kipas |
| C | Common 24VAC [3] | C | Common 24VAC [3, 4] |
| S1 | Sensor luar ruangan/jarak jauh opsional | S1 | Sensor luar ruangan/jarak jauh opsional |
| S2 | Sensor luar ruangan/jarak jauh opsional | S2 | Sensor luar ruangan/jarak jauh opsional |
Lihat [catatan] di bawah
[1] Catu daya. Sediakan sarana pemutus dan perlindungan kelebihan beban sesuai kebutuhan.
[2] Lepaskan jumper untuk sistem 2-transformator.
[3] Sambungan common 24VAC opsional.
[4] Sambungan common harus berasal dari transformator pendingin.
Panduan pengkabelan—sistem pompa panas
Area berbayang di bawah berlaku hanya untuk TH8320/TH8321.
| Pompa Panas 1H/1C (tanpa panas tambahan) | Pompa Panas 2H/2C (tanpa panas tambahan) | ||
| Rc | Daya [1] | Y2 | Relai kompresor 2 |
| R | [R+Rc disambung dengan jumper] | Rc | Daya [1] |
| O/B | Katup pengalih [5] | R | [R+Rc disambung dengan jumper] |
| Y | Relai kompresor | O/B | Katup pengalih [5] |
| G | Relai kipas | Y | Relai kompresor 1 |
| C | Common 24VAC [3] | G | Relai kipas |
| S1 | Sensor luar ruangan/jarak jauh opsional | C | Common 24VAC [3] |
| S2 | Sensor luar ruangan/jarak jauh opsional | S1 | Sensor luar ruangan/jarak jauh opsional |
| S2 | Sensor luar ruangan/jarak jauh opsional | ||
| Pompa Panas 2H/1C (dengan panas tambahan) | Pompa Panas 3H/2C (dengan panas tambahan) | ||
| L | Monitor peralatan [6, 7] | Y2 | Relai kompresor 2 |
| Aux/E | Relai panas Tambahan/Darurat (Panas 2) | L | Monitor peralatan [6, 7] |
| Rc | Daya [1] | Aux/E | Relai panas Tambahan/Darurat (Panas 2) |
| R | [R+Rc disambung dengan jumper] | Rc | Daya [1] |
| O/B | Katup pengalih [5] | R | [R+Rc disambung dengan jumper] |
| Y | Relai kompresor | O/B | Katup pengalih [5] |
| G | Relai kipas | Y | Relai kompresor 1 |
| C | Common 24VAC [3] | G | Relai kipas |
| S1 | Sensor luar ruangan/jarak jauh opsional | C | Common 24VAC [3] |
| S2 | Sensor luar ruangan/jarak jauh opsional | S1 | Sensor luar ruangan/jarak jauh opsional |
| S2 | Sensor luar ruangan/jarak jauh opsional | ||
Lihat [catatan] di bawah
[1] Catu daya. Sediakan sarana pemutus dan perlindungan kelebihan beban sesuai kebutuhan.
[3] Sambungan common 24VAC opsional.
[5] O/B disetel untuk mengontrol sebagai O atau B dalam pengaturan pemasang.
[6] Jika terminal L digunakan, common 24VAC (terminal C) harus disambungkan.
[7] Pengaturan ulang pompa panas (daya dialirkan terus menerus saat termostat disetel ke Em. Heat; monitor sistem saat disetel ke Heat, Cool, atau Off).
Lepaskan tab dan pasang termostat
Lepaskan tab.
Sejajarkan pin di bagian belakang termostat dengan slot di pelat dinding, kemudian dorong perlahan hingga termostat terpasang pada tempatnya.
Setel tanggal dan waktu
Tekan
untuk menyetel tanggal
Tekan untuk menyetel bulan
Tekan untuk menyetel tahun
Tekan DONE untuk menyimpan perubahan.
Tekan untuk menyetel waktu
Tekan DONE untuk menyimpan dan keluar.
Pengaturan pemasang
- Tekan SYSTEM (SISTEM).
- Tekan dan tahan kedua tombol ini hingga tampilan berubah.
- Ubah pengaturan sesuai kebutuhan (lihat halaman 7-9).
Tekan untuk memilih fungsi | Tekan untuk mengubah pengaturan
Tekan DONE (SELESAI) untuk keluar & menyimpan pengaturan.
Area yang diarsir di bawah ini hanya berlaku untuk hanya ke TH8320/TH8321.
| Fungsi pengaturan | Pengaturan & Opsi (standar pabrik dalam huruf tebal) | |
| 0120 | Tahun (dua digit pertama) | 20 (2001-2099) 21 (2100-2178) |
| 0130 | Tahun (dua digit kedua) | 12 (2012) [Opsi lain: 00-99] |
| 0140 | Bulan | 6 [Opsi lain: 1-12] |
| 0150 | Tanggal | 15 [Opsi lain: 1-31] |
| 0160 | Format jadwal | 4 Pemrograman 7 hari 0 Tidak dapat diprogram |
| 0170 | Jenis sistem | 1 Pemanas 1/pendingin 1 konvensional 2 Pompa panas 1 pemanas/1 pendingin (tanpa panas tambahan) 3 Hanya panas (sistem 2 kabel) 4 Hanya panas dengan kipas 5 Sistem Seri 20 air panas (daya untuk membuka & menutup zona katup/katup zona yang biasanya terbuka) 6 Hanya dingin 7 Pompa panas 2 pemanas/1 pendingin (dengan panas tambahan) 8 Konvensional multistage 2 pemanas/2 pendingin 9 Konvensional multistage 2 pemanas/1 pendingin 10 Konvensional multistage 1 pemanas/2 pendingin 11 Pompa panas 2 pemanas/2 pendingin (tanpa panas tambahan) 12 Pompa panas 3 pemanas/2 pendingin (dengan panas tambahan) |
| 0180 | Kontrol kipas (pemanasan) | 0 Pemanas Gas/Minyak (peralatan mengontrol kipas pemanas) 1 Tungku listrik (termostat mengontrol kipas pemanas) |
| 0190 | Katup pengubah (terminal O/B) | 0 Terminal O/B mengontrol katup dalam pendinginan 1 Terminal O/B mengontrol katup dalam pemanasan |
| 0200 | Panas tambahan | 0 Panas cadangan listrik 1 Panas cadangan bahan bakar fosil |
| 0210 | Kit bahan bakar fosil eksternal | 1 Kit bahan bakar fosil eksternal mengontrol panas cadangan 0 Termostat mengontrol panas cadangan (diperlukan sensor luar ruangan) |
| 0220 | Tingkat siklus kompresor tahap 1 | 3 Direkomendasikan untuk sebagian besar kompresor [Opsi lain: 1, 2, 4, 5 atau 6 CPH] |
| 0230 | Tingkat siklus kompresor tahap 2 | 3 Direkomendasikan untuk sebagian besar kompresor [Opsi lain: 1, 2, 4, 5 atau 6 CPH] |
| 0240 | Tingkat siklus panas tahap pertama (CPH=siklus per jam) | 5 Tungku gas atau minyak dengan efisiensi kurang dari 90% 1 Sistem uap atau gravitasi 3 Sistem air panas & tungku dengan efisiensi 90%+ 9 Tungku listrik [Opsi lain: 2, 4, 6, 7, 8, 10, 11, 12 CPH] |
| 0250 | Tingkat siklus panas tahap kedua (CPH) | 5 Tungku gas atau minyak dengan efisiensi kurang dari 90% 1 Sistem uap atau gravitasi 3 Sistem air panas & tungku dengan efisiensi 90%+ 9 Tungku listrik [Opsi lain: 2, 4, 6, 7, 8, 10, 11, 12 CPH] |
| 0260 | Tingkat siklus panas tahap ketiga (CPH) | 9 Panas tambahan listrik atau tungku listrik 1 Sistem uap atau gravitasi 3 Sistem air panas & tungku dengan efisiensi 90%+ 5 Tungku gas atau minyak dengan efisiensi kurang dari 90% [Opsi lain: 2, 4, 6, 7, 8, 10, 11, 12 CPH] |
| 0280 | Lampu latar | 0 Lampu latar menyala selama kira-kira 8 detik setelah penekanan tombol 1 Lampu latar selalu menyala dengan intensitas rendah, penuh cerah setelah penekanan tombol (memerlukan koneksi 24VAC) |
| 0300 | Perubahan Manual/Otomatis | 0 Perubahan manual (Panas/Dingin/Mati) 1 Perubahan otomatis (Panas/Dingin/Otomatis/Mati) |
| 0310 | Deadband perubahan otomatis | 3 Suhu panas/dingin terpisah 3°F (1.5°C) [Opsi lain: 2-9 (2°F hingga 9°F/1.5°C hingga 5°C)] |
| 0320 | Tampilan suhu | 0 Fahrenheit 1 Celsius |
| 0330 | Waktu musim panas | 2 Perubahan otomatis ke waktu musim panas (2007 dan seterusnya, untuk area yang menggunakan kalender DST 2007 baru) 1 Perubahan otomatis ke waktu musim panas (hingga 2006, dan untuk area yang tidak menggunakan kalender DST 2007 baru) 0 Waktu musim panas dimatikan |
| 0340 | Sensor jarak jauh | 0 Tanpa sensor jarak jauh 1 Sensor luar ruangan (hanya tampilan) 2 Sensor kontrol luar ruangan (pilih pompa panas) 3 Sensor dalam ruangan |
| 0350 | Penguncian kompresor pompa panas | 0 Tanpa penguncian kompresor pompa panas [Opsi lain: 15, 20, 25, 30, 35, 40°F (-9.5°C hingga 7°C)] |
| 0360 | Penguncian tambahan pompa panas | 0 Tanpa penguncian tambahan pompa panas [Opsi lain: 40, 45, 50, 55, 60°F (4.5°C hingga 15.5°C)] |
| 0380 | Kontrol dehumidifikasi | 0 Tanpa kontrol dehumidifikasi 1 Termostat mengontrol dehumidifikasi dengan AC |
| 0500 | Pengingat perubahan filter tungku | 0 Mati 1 Waktu proses 10 hari (sekitar 1 bulan) 2 Waktu proses 30 hari (sekitar 3 bulan) 3 Waktu proses 60 hari (sekitar 6 bulan) 4 Waktu proses 90 hari (sekitar 9 bulan) 5 Waktu proses 120 hari (sekitar 1 tahun) 6 Waktu proses 365 hari (sekitar 3 tahun) |
| 0510 | Pengingat perubahan bantalan pelembap udara | 0 Mati 1 90 hari kalender 2 180 hari kalender 3 365 hari kalender |
| 0520 | Pengingat perubahan lampu UV | 0 Mati 1 365 hari kalender |
| 0530 | Adaptive Intelligent Recovery™ | 1 Aktif 0 Mati |
| 0540 | Periode program | 4 4 periode program (Bangun, Tinggalkan, Kembali, Tidur) 2 2 periode program (Bangun, Tidur) |
| 0580 | Perlindungan kompresor | 5 5 menit waktu mati kompresor [Opsi lain: 0, 1, 2, 3 atau 4 menit waktu mati] |
| 0600 | Hentikan rentang suhu panas | 90 Pengaturan suhu panas maks. adalah 90°F (32°C) [Opsi lain: 40-89°F (4.5°C hingga 32°C)] |
| 0610 | Hentikan rentang suhu dingin | 50 Pengaturan suhu dingin min. adalah 50°F (10°C) [Opsi lain: 51-99°F (10.5°C hingga 37°C)] |
| 0640 | Format jam | 12 Waktu 12 jam (yaitu, "3:30 siang") 24 Waktu 24 jam (yaitu, "15:30") |
| 0650 | Pewaktu kipas diperpanjang (panas) | 0 Mati 90 Kipas berjalan selama 90 detik setelah panggilan untuk panas berakhir |
| 0660 | Pewaktu kipas diperpanjang (dingin) | 0 Mati 90 Kipas berjalan selama 90 detik setelah panggilan untuk pendinginan berakhir |
| 0670 | Kunci tombol | 0 Tombol tidak terkunci (berfungsi penuh) 1 Terkunci sebagian (hanya akses ke pengaturan suhu) 2 Terkunci sepenuhnya |
| 0680 | Kontrol suhu panas | 2 Kontrol suhu standar (disarankan) 1 Pilih jika ruangan lebih hangat dari suhu yang diatur 3 Pilih jika ruangan tidak mencapai suhu yang diatur |
| 0690 | Kontrol suhu dingin | 2 Kontrol suhu standar (disarankan) 1 Pilih jika ruangan lebih dingin dari suhu yang diatur 3 Pilih jika ruangan tidak mencapai suhu yang diatur |
| 0700 | Offset tampilan suhu | 0 Termostat menampilkan suhu ruangan sebenarnya [Opsi lain: -3, -2, -1, 1, 2, 3°F offset (-1.5°C hingga 1.5°C) |
| 0710 | RESET | 0 Tidak ada reset 1 Reset opsi pemasang & jadwalkan program ke standar pabrik (hanya pengaturan tanggal dan waktu yang dipertahankan) |
Uji sistem pemasang
Selama pengaturan pemasang, tekan
berulang kali hingga "Test" (Uji) muncul.
Tekan untuk memilih test (uji) | Tekan untuk mengubah status
Tekan DONE untuk mengakhiri pengujian.
Area yang diarsir di bawah ini berlaku hanya untuk TH8320/TH8321.
| Uji sistem | Status sistem | |
| 1 | Sistem pendingin | 0 Kompresor dan kipas mati 1 Kompresor dan kipas menyala 2 Kompresor tahap kedua menyala |
| 2 | Sistem kipas | 0 Kipas mati 1 Kipas menyala |
| 3 | Sistem pemanas | 0 Pemanas dan kipas mati 1 Pemanas menyala (kipas menyala jika Fungsi 0170 diatur untuk pompa panas, atau jika Fungsi 0180 diatur ke "1") 2 Pemanas tahap kedua menyala 3 Pemanas tahap ketiga menyala |
| 4 | Sistem pemanas darurat | 0 Pemanas dan kipas mati 1 Pemanas dan kipas menyala |
BAHAYA KERUSAKAN PERALATAN. Perlindungan kompresor dilewati selama pengujian. Untuk mencegah kerusakan peralatan, hindari memutar kompresor dengan cepat.
Fungsi khusus
Area yang diarsir di bawah ini berlaku hanya untuk TH8320/TH8321.
Pergantian Otomatis (Fungsi Pengaturan 0300): Ketika diatur ke Otomatis, termostat secara otomatis memilih pemanasan atau pendinginan tergantung pada suhu ruangan. Pengaturan panas dan dingin harus terpisah minimal 2 derajat. Jika fungsi 0380 diatur ke Aktif, pengaturan panas dan dingin harus terpisah minimal 5 derajat.
Sensor Jarak Jauh (Fungsi Pengaturan 0340): Jika sensor luar ruangan opsional dipasang, termostat dapat menampilkan suhu di luar ruangan. Jika sensor ruangan jarak jauh opsional dipasang, termostat akan menampilkan suhu di lokasi sensor (sensor internal di termostat tidak digunakan).
Pemulihan Cerdas Adaptif (Fungsi Pengaturan 0530): Memungkinkan termostat untuk "mempelajari" berapa lama waktu yang dibutuhkan tungku dan AC untuk mencapai pengaturan suhu yang diprogram, sehingga suhu tercapai pada waktu yang dijadwalkan.
Perlindungan Kompresor (Fungsi Pengaturan 0580): Memaksa kompresor untuk menunggu beberapa menit sebelum memulai ulang, untuk mencegah kerusakan. Selama waktu ini, pesan "Wait" (Tunggu) berkedip di layar.
Kontrol dehumidifikasi (Fungsi Pengaturan 0380): Model TH8321 memantau tingkat kelembapan dalam ruangan dan secara otomatis mengaktifkan sistem pendingin untuk mengurangi kelembapan dengan menurunkan suhu hingga 3 derajat di bawah pengaturan dingin saat ini.
Kunci Suhu Pompa Panas (dengan cadangan bahan bakar fosil): Jika termostat dipasang dengan sensor luar ruangan opsional, Anda dapat memilih suhu penguncian kompresor (Fungsi 0350). Ketika suhu luar ruangan berada di bawah suhu penguncian, hanya panas tambahan yang beroperasi. Ketika suhu luar ruangan berada di atas suhu penguncian, hanya kompresor yang beroperasi.
Kunci Suhu Pompa Panas (dengan cadangan panas listrik): Jika termostat dipasang dengan sensor luar ruangan opsional, Anda dapat memilih suhu penguncian kompresor (Fungsi 0350) dan/atau suhu penguncian panas tambahan (Fungsi 0360). Ketika suhu luar ruangan berada di bawah suhu penguncian kompresor, hanya panas tambahan yang beroperasi. Ketika suhu luar ruangan berada di atas suhu penguncian tambahan, hanya kompresor yang beroperasi. Jika suhu luar ruangan berada di antara suhu penguncian kompresor dan tambahan, baik kompresor maupun panas tambahan dapat beroperasi.
Aksesori & suku cadang pengganti
Silakan hubungi distributor Anda untuk memesan suku cadang pengganti.
Sensor suhu luar ruangan .............................. Nomor Bagian C7089U1006
Sensor suhu dalam ruangan jarak jauh .................. Nomor Bagian C7189U1005
Pelat penutup* ............................................................ Nomor Bagian 32003796-001
*(Gunakan untuk menutupi bekas yang ditinggalkan oleh termostat lama.)
Spesifikasi
Rentang Suhu
- Panas: 40° hingga 90°F (4,5° hingga 32°C)
- Dingin: 50° hingga 99°F (10° hingga 37°C)
Suhu Lingkungan Pengoperasian
- 0° hingga 120°F (-18° hingga 48,9°C)
Suhu Pengiriman
- -30° hingga 150°F (-34° hingga 66°C)
Kelembapan Relatif Pengoperasian
- 5% hingga 90% (tanpa kondensasi)
Dimensi Fisik
- 4-9/16" T x 6" L x 1-3/8" D
- 116 mm T x 152 mm L x 35 mm D
Peringkat Listrik
| Terminal | Tegangan (50/60Hz) | Arus Mengalir |
| W Pemanasan (Powerpile) | 20-30 Vac 750 mV DC | 0,02-1,0 A 100 mA DC |
| W2 Pemanasan | 20-30 Vac | 0,02-0,6 A |
| Y Pendinginan | 20-30 Vac | 0,02-1,0 A |
| Y2 Pendinginan | 20-30 Vac | 0,02-0,6 A |
| Aux/E Panas bantu Panas darurat | 20-30 Vac | 0,02-1,0 A |
| O/B Penggantian | 20-30 Vac | 0,02-0,6 A |
| L Atur ulang pompa panas | 20-30 Vac | 0,02-0,6 A |
Butuh Bantuan?
Untuk bantuan dengan produk ini, silakan kunjungi http://customer.honeywell.com
atau hubungi Bebas Pulsa Layanan Pelanggan Honeywell di 1-800-468-1502
Solusi Otomasi dan Kontrol
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com
® Merek Dagang Terdaftar A.S.
© 2012 Honeywell International Inc.
69-2693—01 M.S. 01-12
Dicetak di A.S.A.
Referensi
Unduh manual
Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.
Unduh Panduan Instalasi Honeywell VisionPRO TH8000
