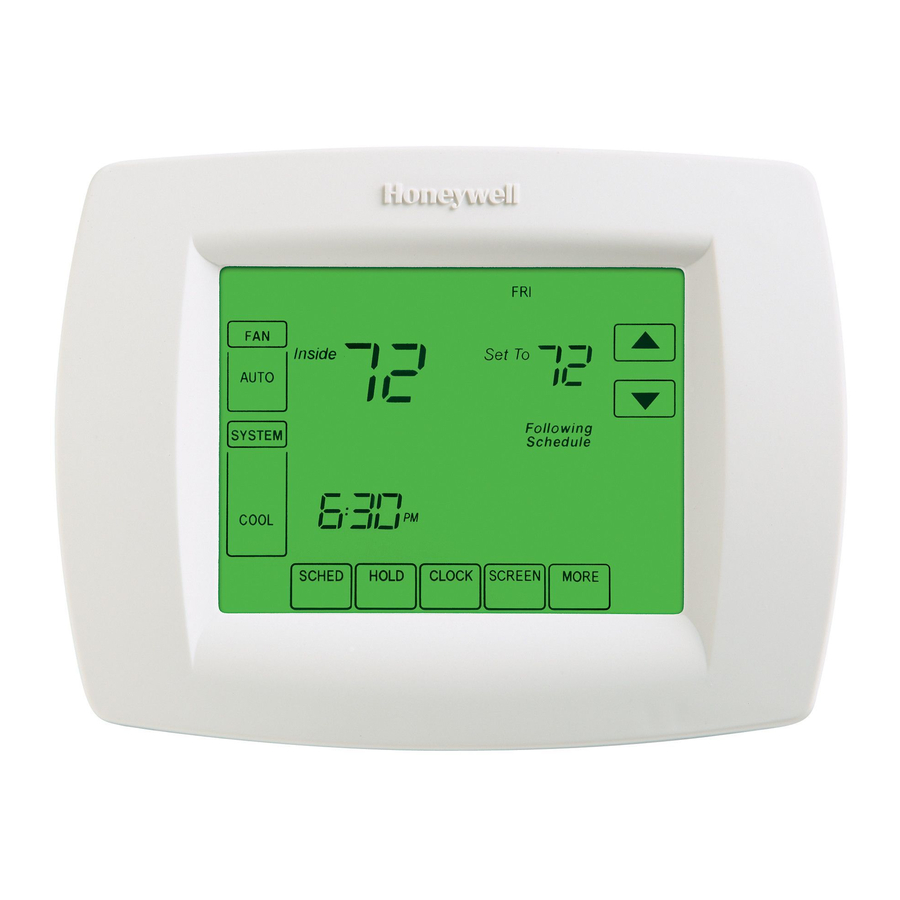

Manuale di installazione di Honeywell VisionPRO TH8000

Questo manuale copre i seguenti modelli

• TH8110U: Per sistemi 1 Heat/1 Cool (1 riscaldamento/1 raffreddamento)
• TH8320U: Per sistemi fino a 3 Heat/2 Cool (3 riscaldamenti/2 raffreddamenti)
• TH8321U: Per sistemi fino a 3 Heat/2 Cool (3 riscaldamenti/2 raffreddamenti) con deumidificazione
  (Estrarre il termostato dalla piastra a muro e capovolgerlo per trovare il numero del modello)

Tipi di sistema

• Riscaldamento a gas, petrolio o elettrico con aria condizionata
• Aria calda, acqua calda, forni ad alta efficienza, pompe di calore, vapore, gravità
• Solo riscaldamento — sistemi a due fili, alimentazione per aprire e chiudere le valvole di zona (Serie 20) e valvole di zona normalmente aperte
• Solo riscaldamento con ventola
• Solo raffreddamento
• Sistemi di riscaldamento a 750 mV

Questo termostato contiene una batteria al litio che può contenere materiale perclorato.
Materiale perclorato: potrebbe essere necessaria una gestione speciale,
Vedere www.dtsc.ca.gov/hazardouswaste/perchlorate

Installazione della piastra a muro

1. Separare la piastra a muro dal termostato.
2. Montare la piastra a muro come mostrato di seguito.

Praticare fori da 3/16" per il cartongesso. Praticare fori da 7/32" per l'intonaco.

Deve essere installato da un tecnico esperto e qualificato

• Leggere attentamente queste istruzioni. La mancata osservanza di queste istruzioni può danneggiare il prodotto o causare una condizione pericolosa.

PERICOLO ELETTRICO
Può causare scosse elettriche o danni alle apparecchiature. Scollegare l'alimentazione prima di iniziare l'installazione.

AVVISO SUL MERCURIO
Se questo prodotto sostituisce un controllo che contiene mercurio in un tubo sigillato, non gettare il vecchio controllo nella spazzatura. Contattare l'autorità locale di gestione dei rifiuti per istruzioni sul riciclaggio e lo smaltimento corretto.

Opzioni di alimentazione

Per l'alimentazione primaria a 24 V CA, collegare il lato comune del trasformatore al terminale "C".

Inserire le batterie fornite per l'alimentazione primaria o di backup.

Cablaggio

Rimuovere il ponticello installato in fabbrica solo per i sistemi a due trasformatori.

Spingere il filo in eccesso nell'apertura del muro. Tappare l'apertura del muro con isolamento non infiammabile.

Designazioni dei terminali

Le aree ombreggiate sottostanti si applicano solo a TH8320/TH8321.

Lettere dei terminali convenzionali:
R Alimentazione del riscaldamento. Collegare al lato secondario del trasformatore del sistema di riscaldamento.
Rc Alimentazione del raffreddamento. Collegare al lato secondario del trasformatore del sistema di raffreddamento.
C Filo comune dal lato secondario del trasformatore di raffreddamento (se 2 trasformatori).
W Relè di calore del 1° stadio.
W2 Relè di calore del 2° stadio.
Y Contattore del compressore del 1° stadio.
Y2 Contattore del compressore del 2° stadio.
G Relè della ventola.
S1 Sensore esterno o remoto opzionale.
S2 Sensore esterno o remoto opzionale.

Lettere dei terminali della pompa di calore:
R Alimentazione del riscaldamento. Collegare al lato secondario del trasformatore del sistema di riscaldamento.
Rc Alimentazione del raffreddamento. Collegare al lato secondario del trasformatore del sistema di raffreddamento.
C Filo comune dal lato secondario del trasformatore del sistema di raffreddamento.
Y Contattore del compressore del 1° stadio.
Y2 Contattore del compressore del 2° stadio.
Aux/E Relè di calore ausiliario/di emergenza.
G Relè della ventola.
L Reset della pompa di calore (alimentato continuamente quando il sistema è impostato su Em Heat; monitor di sistema quando è impostato su Heat, Cool o Off).
O/B Valvola di commutazione per pompe di calore.
S1 Sensore esterno o remoto opzionale.
S2 Sensore esterno o remoto opzionale.

Guida al cablaggio - sistemi convenzionali

Le aree ombreggiate sottostanti si applicano solo a TH8320/TH8321.

Vedere le [note] di seguito

[1] Alimentazione. Fornire mezzi di disconnessione e protezione da sovraccarico come richiesto.
[2] Rimuovere il ponticello per i sistemi a 2 trasformatori.
[3] Connessione comune 24VAC opzionale.
[4] La connessione comune deve provenire dal trasformatore di raffreddamento.

Guida al cablaggio - sistemi a pompa di calore

Le aree ombreggiate sottostanti si applicano solo a TH8320/TH8321.

Vedere le [note] di seguito

[1] Alimentazione. Fornire mezzi di disconnessione e protezione da sovraccarico come richiesto.
[3] Connessione comune 24VAC opzionale.
[5] O/B impostato per controllare come O o B nella configurazione dell'installatore.
[6] Se viene utilizzato il terminale L, è necessario collegare il comune 24VAC (terminale C).
[7] Reset della pompa di calore (alimentato continuamente quando il termostato è impostato su Em. Heat; monitor di sistema quando è impostato su Heat, Cool o Off).

Rimuovere la linguetta e montare il termostato

Rimuovere la linguetta.

Allineare i pin sul retro del termostato con le fessure nella piastra a muro, quindi spingere delicatamente fino a quando il termostato non scatta in posizione.

Impostare data e ora

Premere per impostare la data
Premere per impostare il mese
Premere per impostare l'anno

Premere DONE (FATTO) per salvare le modifiche.

Premere per impostare l'ora

Premere DONE (FATTO) per salvare e uscire.

Configurazione dell'installatore

1. Premi SYSTEM (SISTEMA).

2. Tieni premuti questi due pulsanti finché il display non cambia.

3. Modifica le impostazioni come richiesto (vedi pagine 7-9).

Premi per selezionare la funzione | Premi per modificare l'impostazione

Premi DONE (FATTO) per uscire e salvare le impostazioni.

Le aree ombreggiate di seguito si applicano solo a TH8320/TH8321.

Test di sistema dell'installatore

Durante la configurazione dell'installatore, premere ripetutamente finché non appare "Test".



Premere per selezionare il test | Premere per cambiare lo stato
Premere DONE (FATTO) per terminare il test.

Le aree ombreggiate sottostanti si applicano solo a TH8320/TH8321.

PERICOLO DI DANNI ALLE APPARECCHIATURE. La protezione del compressore viene bypassata durante il test. Per evitare danni alle apparecchiature, evitare di far funzionare il compressore rapidamente.

Funzioni speciali

Le aree ombreggiate sottostanti si applicano solo a TH8320/TH8321.

Cambio automatico (Funzione di configurazione 0300): Quando è impostato su Auto, il termostato seleziona automaticamente il riscaldamento o il raffreddamento a seconda della temperatura interna. Le impostazioni di riscaldamento e raffreddamento devono essere distanti almeno 2 gradi. Se la funzione 0380 è impostata su On, le impostazioni di riscaldamento e raffreddamento devono essere distanti almeno 5 gradi.
Sensore remoto (Funzione di configurazione 0340): Se è installato un sensore esterno opzionale, il termostato può visualizzare la temperatura esterna. Se è installato un sensore interno remoto opzionale, il termostato visualizzerà la temperatura nella posizione del sensore (il sensore interno nel termostato non viene utilizzato).
Recupero intelligente adattivo (Funzione di configurazione 0530): Consente al termostato di "imparare" quanto tempo impiegano la caldaia e il condizionatore d'aria per raggiungere le impostazioni di temperatura programmate, in modo che la temperatura venga raggiunta all'ora prevista.
Protezione del compressore (Funzione di configurazione 0580): Forza il compressore ad attendere alcuni minuti prima di riavviarsi, per prevenire danni. Durante questo periodo, il messaggio "Wait" (Attendi) lampeggia sul display.
Controllo della deumidificazione (Funzione di configurazione 0380): I modelli TH8321 monitorano il livello di umidità interna e attivano automaticamente il sistema di raffreddamento per ridurre l'umidità abbassando la temperatura fino a 3 gradi al di sotto dell'impostazione di raffreddamento corrente.
Blocco della temperatura della pompa di calore (con backup a combustibile fossile): Se il termostato è installato con un sensore esterno opzionale, è possibile selezionare una temperatura di blocco del compressore (Funzione 0350). Quando la temperatura esterna è inferiore alla temperatura di blocco, funziona solo il riscaldamento ausiliario. Quando la temperatura esterna è superiore alla temperatura di blocco, funziona solo il compressore.
Blocchi della temperatura della pompa di calore (con backup a riscaldamento elettrico): Se il termostato è installato con un sensore esterno opzionale, è possibile selezionare una temperatura di blocco del compressore (Funzione 0350) e/o una temperatura di blocco del riscaldamento ausiliario (Funzione 0360). Quando la temperatura esterna è inferiore alla temperatura di blocco del compressore, funziona solo il riscaldamento ausiliario. Quando la temperatura esterna è superiore alla temperatura di blocco ausiliaria, funziona solo il compressore. Se la temperatura esterna è compresa tra le temperature di blocco del compressore e ausiliaria, possono funzionare sia il compressore che il riscaldamento ausiliario.

Accessori e parti di ricambio

Si prega di contattare il proprio distributore per ordinare le parti di ricambio.
Sensore di temperatura esterna .............................. Numero di parte C7089U1006
Sensore di temperatura interna remoto .................. Numero di parte C7189U1005
Piastra di copertura* ............................................................ Numero di parte 32003796-001
*(Utilizzare per coprire i segni lasciati dai vecchi termostati.)

Specifiche

Intervalli di temperatura

• Riscaldamento: da 40° a 90°F (da 4,5° a 32°C)
• Raffreddamento: da 50° a 99°F (da 10° a 37°C)

Temperatura ambiente operativa

• da 0° a 120°F (da -18° a 48,9°C)

Temperatura di spedizione

• da -30° a 150°F (da -34° a 66°C)

Umidità relativa operativa

• dal 5% al 90% (senza condensa)

Dimensioni fisiche

• 4-9/16" A x 6" L x 1-3/8" P
• 116 mm A x 152 mm L x 35 mm P

Valori nominali elettrici

Serve aiuto?
Per assistenza con questo prodotto, visitare http://customer.honeywell.com
oppure chiamare il servizio clienti Honeywell al numero verde 1-800-468-1502

Soluzioni di automazione e controllo
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® Marchio registrato negli Stati Uniti.
© 2012 Honeywell International Inc.
69-2693—01 M.S. 01-12
Stampato negli Stati Uniti.

Riferimenti

• Portale clienti Honeywell
• http://www.dtsc.ca.gov/hazardouswaste/perchlorate

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica Manuale di installazione di Honeywell VisionPRO TH8000

Potrebbe anche piacerti

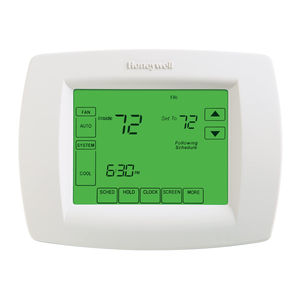

Honeywell VisionPRO TH8000 - Manuale operativo del termostato programmabile touchscreen
