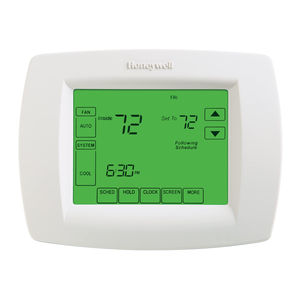

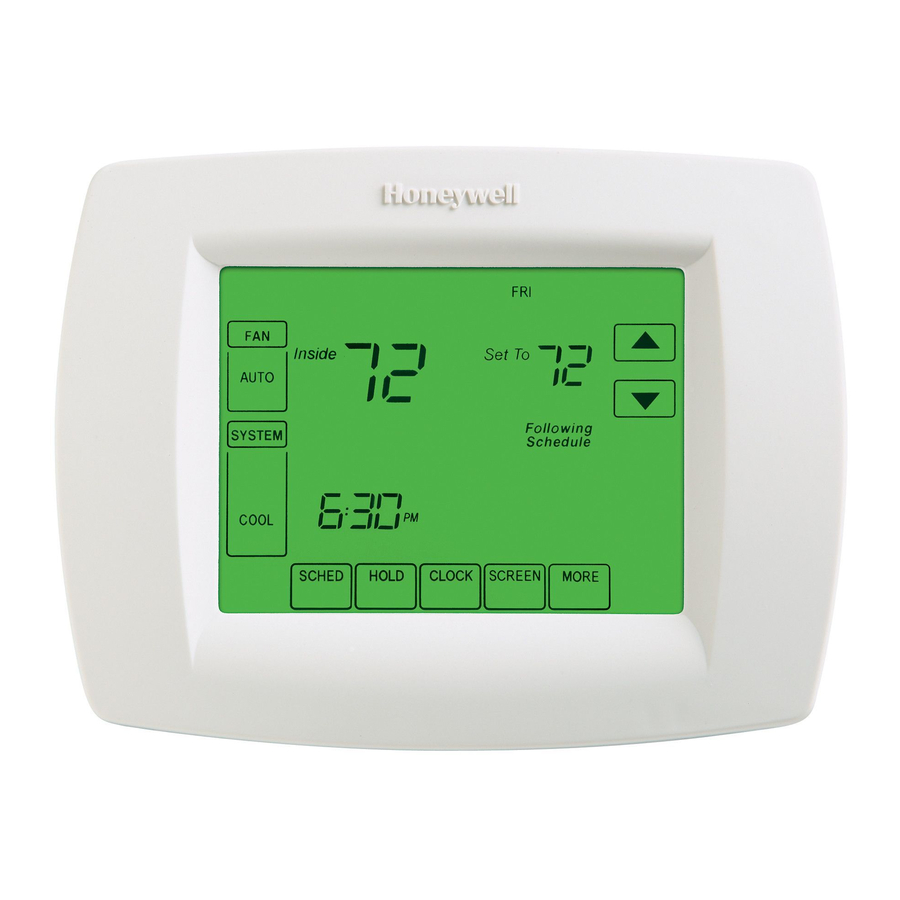

Manual de Instalación de Honeywell VisionPRO TH8000

Este manual cubre los siguientes modelos

• TH8110U: Para sistemas de 1 Calefacción/1 Refrigeración
• TH8320U: Para sistemas de hasta 3 Calefacción/2 Refrigeración
• TH8321U: Para sistemas de hasta 3 Calefacción/2 Refrigeración con deshumidificación
  (Retire el termostato de la placa de pared y gírelo para encontrar el número de modelo)

Tipos de Sistema

• Calefacción a gas, petróleo o eléctrica con aire acondicionado
• Aire caliente, agua caliente, hornos de alta eficiencia, bombas de calor, vapor, gravedad
• Solo calefacción — sistemas de dos cables, alimentación para abrir y cerrar válvulas de zona (Serie 20) y válvulas de zona normalmente abiertas
• Solo calefacción con ventilador
• Solo refrigeración
• Sistemas de calefacción de 750 mV

Este termostato contiene una batería de litio que puede contener material de perclorato.
Material de perclorato: puede requerir un manejo especial,
Consulte www.dtsc.ca.gov/hazardouswaste/perchlorate

Instalación de la placa de pared

1. Separe la placa de pared del termostato.
2. Monte la placa de pared como se muestra a continuación.

Perfore orificios de 3/16" para paneles de yeso. Perfore orificios de 7/32" para yeso.

Debe ser instalado por un técnico capacitado y con experiencia

• Lea estas instrucciones cuidadosamente. No seguir estas instrucciones puede dañar el producto o causar una condición peligrosa.

PELIGRO ELÉCTRICO
Puede causar descarga eléctrica o daño al equipo. Desconecte la alimentación antes de comenzar la instalación.

AVISO SOBRE EL MERCURIO
Si este producto está reemplazando un control que contiene mercurio en un tubo sellado, no coloque el control viejo en la basura. Póngase en contacto con su autoridad local de gestión de residuos para obtener instrucciones sobre el reciclaje y la eliminación adecuada.

Opciones de alimentación

Para alimentación primaria de 24 VCA, conecte el lado común del transformador al terminal "C".

Inserte las baterías suministradas para alimentación primaria o de respaldo.

Cableado

Retire el puente instalado de fábrica solo para sistemas de dos transformadores.

Empuje el cable sobrante hacia la abertura de la pared. Tape la abertura de la pared con aislamiento no inflamable.

Designaciones de los terminales

Las áreas sombreadas a continuación se aplican solo a TH8320/TH8321.

Letras de terminales convencionales:
R Alimentación de calefacción. Conectar al lado secundario del transformador del sistema de calefacción.
Rc Alimentación de refrigeración. Conectar al lado secundario del transformador del sistema de refrigeración.
C Cable común del lado secundario del transformador de refrigeración (si hay 2 transformadores).
W Relé de calor de 1ª etapa.
W2 Relé de calor de 2ª etapa.
Y Contactor del compresor de 1ª etapa.
Y2 Contactor del compresor de 2ª etapa.
G Relé del ventilador.
S1 Sensor remoto o exterior opcional.
S2 Sensor remoto o exterior opcional.

Letras de terminales de la bomba de calor:
R Alimentación de calefacción. Conectar al lado secundario del transformador del sistema de calefacción.
Rc Alimentación de refrigeración. Conectar al lado secundario del transformador del sistema de refrigeración.
C Cable común del lado secundario del transformador del sistema de refrigeración.
Y Contactor del compresor de 1ª etapa.
Y2 Contactor del compresor de 2ª etapa.
Aux/E Relé de calor auxiliar/de emergencia.
G Relé del ventilador.
L Restablecimiento de la bomba de calor (alimentado continuamente cuando el sistema está configurado en Em Heat; monitor del sistema cuando está configurado en Heat, Cool o Off).
O/B Válvula de inversión para bombas de calor.
S1 Sensor remoto o exterior opcional.
S2 Sensor remoto o exterior opcional.

Guía de cableado: sistemas convencionales

Las áreas sombreadas a continuación se aplican solo a TH8320/TH8321.

Sistema 1H/1C (1 transformador)		Sistema 1H/1C (2 transformadores)
Rc	Alimentación [1]	Rc	Alimentación (transformador de refrigeración) [1, 2]
R	[R+Rc unidos por puente]	R	Alimentación (transformador de calefacción) [1, 2]
W	Relé de calor	W	Relé de calor
Y	Contactor del compresor	Y	Contactor del compresor
G	Relé del ventilador	G	Relé del ventilador
C	Común de 24 VCA [3]	C	Común de 24 VCA [3, 4]
S1	Sensor remoto/exterior opcional	S1	Sensor remoto/exterior opcional
S2	Sensor remoto/exterior opcional	S2	Sensor remoto/exterior opcional
Sistema solo de calefacción		Sistema solo de calefacción con ventilador
Rc	Alimentación [1]	Rc	Alimentación [1]
R	[R+Rc unidos por puente]	R	[R+Rc unidos por puente]
W	Relé de calor	W	Relé de calor
C	Común de 24 VCA [3]	G	Relé del ventilador
S1	Sensor remoto/exterior opcional	C	Común de 24 VCA [3]
S2	Sensor remoto/exterior opcional	S1	Sensor remoto/exterior opcional
		S2	Sensor remoto/exterior opcional
Sistema solo de calefacción (Serie 20)		Sistema solo de refrigeración
Rc	[R+Rc unidos por puente]	Rc	Alimentación [1]
R	Terminal "R" de la válvula de la Serie 20 [1]	R	[R+Rc unidos por puente]
W	Terminal "B" de la válvula de la Serie 20	Y	Contactor del compresor
Y	Terminal "W" de la válvula de la Serie 20	G	Relé del ventilador
C	Común de 24 VCA [3]	C	Común de 24 VCA [3]
S1	Sensor remoto/exterior opcional	S1	Sensor remoto/exterior opcional
S2	Sensor remoto/exterior opcional	S2	Sensor remoto/exterior opcional
Sistema 2H/2C (1 transformador)		Sistema 2H/2C (2 transformadores)
Y2	Relé de refrigeración 2	Y2	Relé de refrigeración 2
W2	Relé de calor 2	W2	Relé de calor 2
Rc	Alimentación [1]	Rc	Alimentación (transformador de refrigeración) [1, 2]
R	[R+Rc unidos por puente]	R	Alimentación (transformador de calefacción) [1, 2]
W	Relé de calor 1	W	Relé de calor 1
Y	Relé de refrigeración 1	Y	Relé de refrigeración 1
G	Relé del ventilador	G	Relé del ventilador
C	Común de 24 VCA [3]	C	Común de 24 VCA [3, 4]
S1	Sensor remoto/exterior opcional	S1	Sensor remoto/exterior opcional
S2	Sensor remoto/exterior opcional	S2	Sensor remoto/exterior opcional

Ver [notas] a continuación

[1] Fuente de alimentación. Proporcione medios de desconexión y protección contra sobrecargas según sea necesario.
[2] Retire el puente para sistemas de 2 transformadores.
[3] Conexión común opcional de 24 VCA.
[4] La conexión común debe provenir del transformador de refrigeración.

Guía de cableado: sistemas de bomba de calor

Las áreas sombreadas a continuación se aplican solo a TH8320/TH8321.

Bomba de calor 1H/1C (sin calor auxiliar)		Bomba de calor 2H/2C (sin calor auxiliar)
Rc	Alimentación [1]	Y2	Relé del compresor 2
R	[R+Rc unidos por puente]	Rc	Alimentación [1]
O/B	Válvula de inversión [5]	R	[R+Rc unidos por puente]
Y	Relé del compresor	O/B	Válvula de inversión [5]
G	Relé del ventilador	Y	Relé del compresor 1
C	Común de 24 VCA [3]	G	Relé del ventilador
S1	Sensor remoto/exterior opcional	C	Común de 24 VCA [3]
S2	Sensor remoto/exterior opcional	S1	Sensor remoto/exterior opcional
		S2	Sensor remoto/exterior opcional
Bomba de calor 2H/1C (con calor auxiliar)		Bomba de calor 3H/2C (con calor auxiliar)
L	Monitor de equipo [6, 7]	Y2	Relé del compresor 2
Aux/E	Relé de calor auxiliar/de emergencia (Calor 2)	L	Monitor de equipo [6, 7]
Rc	Alimentación [1]	Aux/E	Relé de calor auxiliar/de emergencia (Calor 2)
R	[R+Rc unidos por puente]	Rc	Alimentación [1]
O/B	Válvula de inversión [5]	R	[R+Rc unidos por puente]
Y	Relé del compresor	O/B	Válvula de inversión [5]
G	Relé del ventilador	Y	Relé del compresor 1
C	Común de 24 VCA [3]	G	Relé del ventilador
S1	Sensor remoto/exterior opcional	C	Común de 24 VCA [3]
S2	Sensor remoto/exterior opcional	S1	Sensor remoto/exterior opcional
		S2	Sensor remoto/exterior opcional

Ver [notas] a continuación

[1] Fuente de alimentación. Proporcione medios de desconexión y protección contra sobrecargas según sea necesario.
[3] Conexión común opcional de 24 VCA.
[5] O/B configurado para controlar como O o B en la configuración del instalador.
[6] Si se utiliza el terminal L, debe conectarse el común de 24 VCA (terminal C).
[7] Restablecimiento de la bomba de calor (alimentado continuamente cuando el termostato está configurado en Em. Heat; monitor del sistema cuando está configurado en Heat, Cool o Off).

Retire la lengüeta y monte el termostato

Retire la lengüeta.

Alinee las clavijas en la parte posterior del termostato con las ranuras en la placa de pared, luego empuje suavemente hasta que el termostato encaje en su lugar.

Establecer fecha y hora

Presione para establecer la fecha
Presione para establecer el mes
Presione para establecer el año

Presione DONE (HECHO) para guardar los cambios.

Presione para establecer la hora

Presione DONE (HECHO) para guardar y salir.

Configuración del instalador

1. Presione SYSTEM (SISTEMA).

2. Mantenga presionados estos dos botones hasta que cambie la pantalla.

3. Cambie la configuración según sea necesario (consulte las páginas 7-9).

Presione para seleccionar la función | Presione para cambiar la configuración

Presione DONE (LISTO) para salir y guardar la configuración.

Las áreas sombreadas a continuación se aplican solo a TH8320/TH8321.

Funciones de configuración		Configuración y opciones (valor predeterminado de fábrica en negrita)
0120	Año (primeros dos dígitos)	20 (2001-2099) 21 (2100-2178)
0130	Año (segundos dos dígitos)	12 (2012) [Otras opciones: 00-99]
0140	Mes	6 [Otras opciones: 1-12]
0150	Fecha	15 [Otras opciones: 1-31]
0160	Formato de programación	4 Programación de 7 días 0 No programable
0170	Tipo de sistema	1 1 calor/1 frío convencional 2 1 calor/1 frío bomba de calor (sin calor auxiliar) 3 Solo calor (sistemas de 2 cables) 4 Solo calor con ventilador 5 Sistema de agua caliente Serie 20 (alimentación para abrir y cerrar la zona válvulas/válvulas de zona normalmente abiertas) 6 Solo frío 7 2 calor/1 frío bomba de calor (con calor auxiliar) 8 2 calor/2 frío convencional multietapa 9 2 calor/1 frío convencional multietapa 10 1 calor/2 frío convencional multietapa 11 2 calor/2 frío bomba de calor (sin calor auxiliar) 12 3 calor/2 frío bomba de calor (con calor auxiliar)
0180	Control del ventilador (calefacción)	0 Calor de gas/petróleo (el equipo controla el ventilador de calefacción) 1 Horno eléctrico (el termostato controla el ventilador de calefacción)
0190	Válvula de cambio (terminal O/B)	0 El terminal O/B controla la válvula en refrigeración 1 El terminal O/B controla la válvula en calefacción
0200	Calor auxiliar	0 Calor de respaldo eléctrico 1 Calor de respaldo de combustible fósil
0210	Kit de combustible fósil externo	1 El kit de combustible fósil externo controla el calor de respaldo 0 El termostato controla el calor de respaldo (se requiere sensor exterior)
0220	Tasa de ciclo del compresor de 1ª etapa	3 Recomendado para la mayoría de los compresores [Otras opciones: 1, 2, 4, 5 o 6 CPH]
0230	Tasa de ciclo del compresor de 2ª etapa	3 Recomendado para la mayoría de los compresores [Otras opciones: 1, 2, 4, 5 o 6 CPH]
0240	Tasa de ciclo de calor de primera etapa (CPH = ciclos por hora)	5 Hornos de gas o petróleo de menos del 90% de eficiencia 1 Sistemas de vapor o gravedad 3 Sistemas de agua caliente y hornos con una eficiencia del 90% o superior 9 Hornos eléctricos [Otras opciones: 2, 4, 6, 7, 8, 10, 11, 12 CPH]
0250	Tasa de ciclo de calor de segunda etapa (CPH)	5 Hornos de gas o petróleo de menos del 90% de eficiencia 1 Sistemas de vapor o gravedad 3 Sistemas de agua caliente y hornos con una eficiencia del 90% o superior 9 Hornos eléctricos [Otras opciones: 2, 4, 6, 7, 8, 10, 11, 12 CPH]
0260	Tasa de ciclo de calor de tercera etapa (CPH)	9 Calor auxiliar eléctrico u hornos eléctricos 1 Sistemas de vapor o gravedad 3 Sistemas de agua caliente y hornos con una eficiencia del 90% o superior 5 Hornos de gas o petróleo de menos del 90% de eficiencia [Otras opciones: 2, 4, 6, 7, 8, 10, 11, 12 CPH]
0280	Retroiluminación	0 Retroiluminación encendida durante aprox. 8 segundos después de presionar una tecla 1 Retroiluminación siempre encendida con baja intensidad, brillo total después de presionar una tecla (requiere conexión de 24 VCA)
0300	Cambio manual/automático	0 Cambio manual (calor/frío/apagado) 1 Cambio automático (calor/frío/automático/apagado)
0310	Banda muerta de cambio automático	3 Temperatura de calor/frío separada por 3°F (1.5°C) [Otras opciones: 2-9 (2°F a 9°F/1.5°C a 5°C)]
0320	Visualización de temperatura	0 Fahrenheit 1 Celsius
0330	Horario de verano	2 Cambio automático al horario de verano (2007 y posteriores, para áreas que utilizan el nuevo calendario DST de 2007) 1 Cambio automático al horario de verano (hasta 2006 y para áreas que no utilizan el nuevo calendario DST de 2007) 0 El horario de verano está desactivado
0340	Sensor remoto	0 Sin sensor remoto 1 Sensor exterior (solo pantalla) 2 Sensor de control exterior (seleccionar bombas de calor) 3 Sensor interior
0350	Bloqueo del compresor de la bomba de calor	0 Sin bloqueo del compresor de la bomba de calor [Otras opciones: 15, 20, 25, 30, 35, 40°F (-9.5°C a 7°C)]
0360	Bloqueo auxiliar de la bomba de calor	0 Sin bloqueo auxiliar de la bomba de calor [Otras opciones: 40, 45, 50, 55, 60°F (4.5°C a 15.5°C)]
0380	Control de deshumidificación	0 Sin control de deshumidificación 1 El termostato controla la deshumidificación con el aire acondicionado
0500	Recordatorio de cambio de filtro del horno	0 Apagado 1 Tiempo de funcionamiento de 10 días (aproximadamente 1 mes) 2 Tiempo de funcionamiento de 30 días (aproximadamente 3 meses) 3 Tiempo de funcionamiento de 60 días (aproximadamente 6 meses) 4 Tiempo de funcionamiento de 90 días (aproximadamente 9 meses) 5 Tiempo de funcionamiento de 120 días (aproximadamente 1 año) 6 Tiempo de funcionamiento de 365 días (aproximadamente 3 años)
0510	Recordatorio de cambio de almohadilla del humidificador	0 Apagado 1 90 días calendario 2 180 días calendario 3 365 días calendario
0520	Recordatorio de cambio de lámpara UV	0 Apagado 1 365 días calendario
0530	Recuperación Inteligente Adaptativa™	1 Encendido 0 Apagado
0540	Períodos de programa	4 4 períodos de programa (Despertar, Salir, Regresar, Dormir) 2 2 períodos de programa (Despertar, Dormir)
0580	Protección del compresor	5 5 minutos de tiempo de apagado del compresor [Otras opciones: 0, 1, 2, 3 o 4 minutos de tiempo de apagado]
0600	Parada del rango de temperatura de calor	90 La configuración máxima de temperatura de calor es 90°F (32°C) [Otras opciones: 40-89°F (4.5°C a 32°C)]
0610	Parada del rango de temperatura de frío	50 La configuración mínima de temperatura de frío es 50°F (10°C) [Otras opciones: 51-99°F (10.5°C a 37°C)]
0640	Formato de reloj	12 Hora de 12 horas (es decir, "3:30 pm") 24 Hora de 24 horas (es decir, "15:30")
0650	Temporizador de ventilador extendido (calor)	0 Apagado 90 El ventilador funciona durante 90 segundos después de que finaliza la llamada de calor
0660	Temporizador de ventilador extendido (frío)	0 Apagado 90 El ventilador funciona durante 90 segundos después de que finaliza la llamada de enfriamiento
0670	Bloqueo del teclado	0 Teclado desbloqueado (totalmente funcional) 1 Parcialmente bloqueado (acceso solo a la configuración de temperatura) 2 Totalmente bloqueado
0680	Control de temperatura de calor	2 Control de temperatura estándar (recomendado) 1 Elija si la habitación está más caliente que la temperatura establecida 3 Elija si la habitación no alcanza la temperatura establecida
0690	Control de temperatura de frío	2 Control de temperatura estándar (recomendado) 1 Elija si la habitación está más fría que la temperatura establecida 3 Elija si la habitación no alcanza la temperatura establecida
0700	Desplazamiento de la visualización de temperatura	0 El termostato muestra la temperatura ambiente real [Otras opciones: -3, -2, -1, 1, 2, 3°F de desplazamiento (-1.5°C a 1.5°C)
0710	RESET	0 Sin reinicio 1 Restablecer las opciones del instalador y la programación del programa a los valores predeterminados de fábrica (solo se conservan la configuración de fecha y hora)

Prueba del sistema del instalador

Durante la configuración del instalador, presione repetidamente hasta que aparezca "Test" (Prueba).



Presione para seleccionar la prueba | Presione para cambiar el estado
Presione DONE (LISTO) para finalizar la prueba.

Las áreas sombreadas a continuación se aplican solo a TH8320/TH8321.

Prueba del sistema		Estado del sistema
1	Sistema de enfriamiento	0 El compresor y el ventilador se apagan 1 El compresor y el ventilador se encienden 2 La segunda etapa del compresor se enciende
2	Sistema de ventilador	0 El ventilador se apaga 1 El ventilador se enciende
3	Sistema de calefacción	0 El calor y el ventilador se apagan 1 El calor se enciende (el ventilador se enciende si la Función 0170 está configurada para bomba de calor, o si la Función 0180 está configurada en "1") 2 La segunda etapa de calor se enciende 3 La tercera etapa de calor se enciende
4	Sistema de calefacción de emergencia	0 El calor y el ventilador se apagan 1 El calor y el ventilador se encienden

PELIGRO DE DAÑO AL EQUIPO. La protección del compresor se omite durante la prueba. Para evitar daños al equipo, evite ciclar el compresor rápidamente.

Funciones especiales

Las áreas sombreadas a continuación se aplican solo a TH8320/TH8321.

Cambio automático (Función de configuración 0300): Cuando se configura en Automático, el termostato selecciona automáticamente la calefacción o la refrigeración según la temperatura interior. Los ajustes de calor y frío deben estar separados por al menos 2 grados. Si la función 0380 está configurada en On (Encendido), los ajustes de calor y frío deben estar separados por al menos 5 grados.
Sensor remoto (Función de configuración 0340): Si se instala un sensor exterior opcional, el termostato puede mostrar la temperatura exterior. Si se instala un sensor interior remoto opcional, el termostato mostrará la temperatura en la ubicación del sensor (no se utiliza el sensor interno del termostato).
Recuperación inteligente adaptativa (Función de configuración 0530): Permite que el termostato "aprenda" cuánto tiempo tardan el horno y el aire acondicionado en alcanzar los ajustes de temperatura programados, de modo que la temperatura se alcance a la hora programada.
Protección del compresor (Función de configuración 0580): Obliga al compresor a esperar unos minutos antes de reiniciarse, para evitar daños. Durante este tiempo, el mensaje "Wait" (Espere) parpadea en la pantalla.
Control de deshumidificación (Función de configuración 0380): Los modelos TH8321 monitorean el nivel de humedad interior y activan automáticamente el sistema de enfriamiento para reducir la humedad al bajar la temperatura hasta 3 grados por debajo del ajuste de enfriamiento actual.
Bloqueo de temperatura de la bomba de calor (con respaldo de combustible fósil): Si el termostato está instalado con un sensor exterior opcional, puede seleccionar una temperatura de bloqueo del compresor (Función 0350). Cuando la temperatura exterior está por debajo de la temperatura de bloqueo, solo funciona el calor auxiliar. Cuando la temperatura exterior está por encima de la temperatura de bloqueo, solo funciona el compresor.
Bloqueos de temperatura de la bomba de calor (con respaldo de calor eléctrico): Si el termostato está instalado con un sensor exterior opcional, puede seleccionar una temperatura de bloqueo del compresor (Función 0350) y/o una temperatura de bloqueo del calor auxiliar (Función 0360). Cuando la temperatura exterior está por debajo de la temperatura de bloqueo del compresor, solo funciona el calor auxiliar. Cuando la temperatura exterior está por encima de la temperatura de bloqueo del calor auxiliar, solo funciona el compresor. Si la temperatura exterior está entre las temperaturas de bloqueo del compresor y del calor auxiliar, tanto el compresor como el calor auxiliar pueden funcionar.

Accesorios y repuestos

Comuníquese con su distribuidor para solicitar repuestos.
Sensor de temperatura exterior .............................. Número de pieza C7089U1006
Sensor de temperatura interior remoto .................. Número de pieza C7189U1005
Placa de cubierta* ............................................................ Número de pieza 32003796-001
*(Se utiliza para cubrir las marcas dejadas por los termostatos antiguos).

Especificaciones

Rangos de temperatura

• Calor: 40° a 90°F (4.5° a 32°C)
• Frío: 50° a 99°F (10° a 37°C)

Temperatura ambiente de funcionamiento

• 0° a 120°F (-18° a 48.9°C)

Temperatura de envío

• -30° a 150°F (-34° a 66°C)

Humedad relativa de funcionamiento

• 5% a 90% (sin condensación)

Dimensiones físicas

• 4-9/16" H x 6" W x 1-3/8" D
• 116 mm H x 152 mm W x 35 mm D

Clasificaciones eléctricas

Terminal	Voltaje (50/60Hz)	Corriente de funcionamiento
W Calefacción (Pila de energía)	20-30 Vac 750 mV DC	0.02-1.0 A 100 mA DC
W2 Calefacción	20-30 Vac	0.02-0.6 A
Y Enfriamiento	20-30 Vac	0.02-1.0 A
Y2 Enfriamiento	20-30 Vac	0.02-0.6 A
Aux/E Calor auxiliar Calor de emergencia	20-30 Vac	0.02-1.0 A
O/B Cambio	20-30 Vac	0.02-0.6 A
L Restablecimiento de la bomba de calor	20-30 Vac	0.02-0.6 A

¿Necesita ayuda?
Para obtener ayuda con este producto, visite http://customer.honeywell.com
o llame gratis al Servicio de atención al cliente de Honeywell al 1-800-468-1502

Soluciones de automatización y control
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® Marca registrada en EE. UU.
© 2012 Honeywell International Inc.
69-2693—01 M.S. 01-12
Impreso en EE. UU.

Referencias

• Portal del cliente de Honeywell
• http://www.dtsc.ca.gov/hazardouswaste/perchlorate

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Instalación de Honeywell VisionPRO TH8000

Idiomas disponibles
