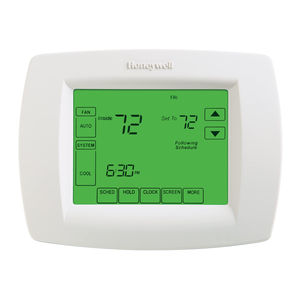

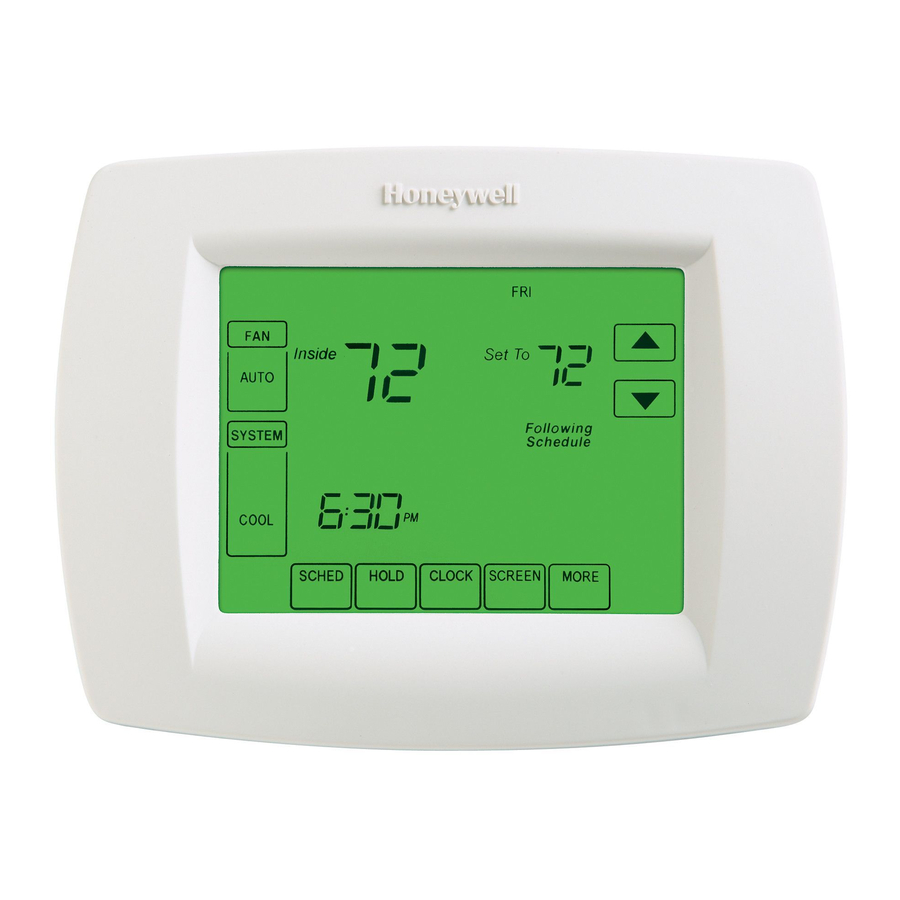

Honeywell VisionPRO TH8000 Navodila za namestitev

Ta priročnik zajema naslednje modele

• TH8110U: Za sisteme z 1 ogrevanjem/1 hlajenjem
• TH8320U: Za sisteme z do 3 ogrevanji/2 hlajenji
• TH8321U: Za sisteme z do 3 ogrevanji/2 hlajenji z razvlaževanjem
  (Termostat potegnite z zidne plošče in ga obrnite, da najdete številko modela)

Vrste sistemov

• Plinsko, oljno ali električno ogrevanje s klimatsko napravo
• Topel zrak, topla voda, visoko učinkovite peči, toplotne črpalke, para, gravitacija
• Samo ogrevanje — dvožični sistemi, napajanje za odpiranje in zapiranje conskih ventilov (serija 20) in normalno odprti conski ventili
• Samo ogrevanje z ventilatorjem
• Samo hlajenje
• 750 mV ogrevalni sistemi

Ta termostat vsebuje litijevo baterijo, ki lahko vsebuje perkloratni material.
Perkloratni material—lahko velja posebno ravnanje,
Glejte www.dtsc.ca.gov/hazardouswaste/perchlorate

Namestitev zidne plošče

1. Ločite zidno ploščo od termostata.
2. Namestite zidno ploščo, kot je prikazano spodaj.

Izvrtajte 3/16" luknje za suhomontažne stene. Izvrtajte 7/32" luknje za omet.

Mora namestiti usposobljen, izkušen tehnik

• Pozorno preberite ta navodila. Neupoštevanje teh navodil lahko poškoduje izdelek ali povzroči nevarno stanje.

ELEKTRIČNA NEVARNOST
Lahko povzroči električni udar ali poškodbo opreme. Pred začetkom namestitve izključite napajanje.

OBVESTILO O ŽIVEM SREBRU
Če ta izdelek nadomešča krmilnik, ki vsebuje živo srebro v zaprti cevi, starega krmilnika ne odlagajte v smeti. Za navodila glede recikliranja in pravilnega odstranjevanja se obrnite na lokalni organ za ravnanje z odpadki.

Možnosti napajanja

Za 24VAC primarno napajanje priključite skupno stran transformatorja na priključek "C".

Vstavite priložene baterije za primarno ali rezervno napajanje.

Ožičenje

Odstranite tovarniško nameščen mostiček samo za sisteme z dvema transformatorjema.

Potisnite odvečno žico nazaj v stensko odprtino. Zaprite stensko odprtino z negorljivo izolacijo.

Oznake priključkov

Senčena območja spodaj veljajo samo za TH8320/TH8321.

Črke priključkov toplotne črpalke:
R Napajanje za ogrevanje. Priključite na sekundarno stran transformatorja ogrevalnega sistema.
Rc Napajanje za hlajenje. Priključite na sekundarno stran transformatorja hladilnega sistema.
C Skupna žica s sekundarne strani transformatorja hladilnega sistema.
Y Kontaktor kompresorja za 1. stopnjo.
Y2 Kontaktor kompresorja za 2. stopnjo.
Aux/E Pomožni/zasilni rele za ogrevanje.
G Rele ventilatorja.
L Ponastavitev toplotne črpalke (neprekinjeno napajanje, ko je sistem nastavljen na Em Heat; nadzor sistema, ko je nastavljen na Heat, Cool ali Off).
O/B Preklopni ventil za toplotne črpalke.
S1 Izbirni zunanji ali oddaljeni senzor.
S2 Izbirni zunanji ali oddaljeni senzor.

[1] Napajanje. Zagotovite sredstva za odklop in zaščito pred preobremenitvijo, kot je potrebno.
[3] Izbirni skupni priključek 24VAC.
[5] O/B nastavljen za nadzor kot O ali B v namestitveni nastavitvi.
[6] Če se uporablja priključek L, mora biti priključena skupna 24VAC (priključek C).
[7] Ponastavitev toplotne črpalke (neprekinjeno napajanje, ko je termostat nastavljen na Em. Heat; nadzor sistema, ko je nastavljen na Heat, Cool ali Off).

Preizkus sistema namestitvenega programa

Med nastavitvijo namestitvenega programa večkrat pritisnite , dokler se ne prikaže "Test" (preizkus).



Pritisnite za izbiro preizkusa | Pritisnite za spremembo stanja
Pritisnite DONE (dokončano) za prekinitev preizkušanja.

Senčena območja spodaj veljajo samo za TH8320/TH8321.

NEVARNOST POŠKODBE OPREME. Zaščita kompresorja je med preizkušanjem obvezna. Da preprečite poškodbe opreme, se izogibajte hitremu vklapljanju in izklapljanju kompresorja.

Posebne funkcije

Senčena območja spodaj veljajo samo za TH8320/TH8321.

Samodejna menjava (nastavitvena funkcija 0300): Ko je nastavljeno na Auto (samodejno), termostat samodejno izbere ogrevanje ali hlajenje glede na temperaturo v prostoru. Nastavitve ogrevanja in hlajenja morajo biti oddaljene vsaj 2 stopinji. Če je funkcija 0380 nastavljena na On (vklopljeno), morajo biti nastavitve ogrevanja in hlajenja oddaljene vsaj 5 stopinj.
Oddaljeno tipalo (nastavitvena funkcija 0340): Če je nameščeno dodatno zunanje tipalo, lahko termostat prikaže zunanjo temperaturo. Če je nameščeno dodatno oddaljeno notranje tipalo, bo termostat prikazal temperaturo na mestu tipala (notranje tipalo v termostatu se ne uporablja).
Prilagodljivo inteligentno obnovitev (nastavitvena funkcija 0530): Omogoča, da se termostat "nauči", koliko časa peč in klimatska naprava potrebujeta, da dosežeta programirane temperaturne nastavitve, tako da je temperatura dosežena ob načrtovanem času.
Zaščita kompresorja (nastavitvena funkcija 0580): Prisili kompresor, da počaka nekaj minut pred ponovnim zagonom, da prepreči poškodbe. V tem času na zaslonu utripa sporočilo "Wait" (počakajte).
Nadzor razvlaževanja (nastavitvena funkcija 0380): Modeli TH8321 spremljajo raven vlažnosti v prostoru in samodejno aktivirajo hladilni sistem, da zmanjšajo vlažnost z znižanjem temperature do 3 stopinje pod trenutno nastavitvijo hlajenja.
Blokada temperature toplotne črpalke (z rezervo na fosilna goriva): Če je termostat nameščen z dodatnim zunanjim tipalom, lahko izberete temperaturo blokade kompresorja (funkcija 0350). Ko je zunanja temperatura pod temperaturo blokade, deluje samo pomožno ogrevanje. Ko je zunanja temperatura nad temperaturo blokade, deluje samo kompresor.
Blokade temperature toplotne črpalke (z električnim ogrevanjem): Če je termostat nameščen z dodatnim zunanjim tipalom, lahko izberete temperaturo blokade kompresorja (funkcija 0350) in/ali temperaturo blokade pomožnega ogrevanja (funkcija 0360). Ko je zunanja temperatura pod temperaturo blokade kompresorja, deluje samo pomožno ogrevanje. Ko je zunanja temperatura nad temperaturo blokade pomožnega ogrevanja, deluje samo kompresor. Če je zunanja temperatura med temperaturo blokade kompresorja in pomožnega ogrevanja, lahko delujeta tako kompresor kot pomožno ogrevanje.

Dodatna oprema in nadomestni deli

Za naročilo nadomestnih delov se obrnite na svojega distributerja.
Zunanje tipalo temperature .............................. Številka dela C7089U1006
Oddaljeno notranje tipalo temperature .................. Številka dela C7189U1005
Pokrivna plošča* ............................................................ Številka dela 32003796-001
*(Uporabite za prekrivanje sledi, ki so jih pustili stari termostati.)

Specifikacije

Temperaturna območja

• Ogrevanje: 40° do 90°F (4,5° do 32°C)
• Hlajenje: 50° do 99°F (10° do 37°C)

Delovna temperatura okolice

• 0° do 120°F (-18° do 48,9°C)

Temperatura pošiljanja

• -30° do 150°F (-34° do 66°C)

Relativna vlažnost pri delovanju

• 5 % do 90 % (brez kondenzacije)

Fizične dimenzije

• 4-9/16" V x 6" Š x 1-3/8" G
• 116 mm V x 152 mm Š x 35 mm G

Električne vrednosti

Potrebujete pomoč?
Za pomoč pri tem izdelku obiščite http://customer.honeywell.com
ali pokličite brezplačno službo za pomoč strankam Honeywell na številko 1-800-468-1502

Rešitve za avtomatizacijo in nadzor
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® Registrirana blagovna znamka v ZDA.
© 2012 Honeywell International Inc.
69-2693—01 M.S. 01-12
Natisnjeno v ZDA.
