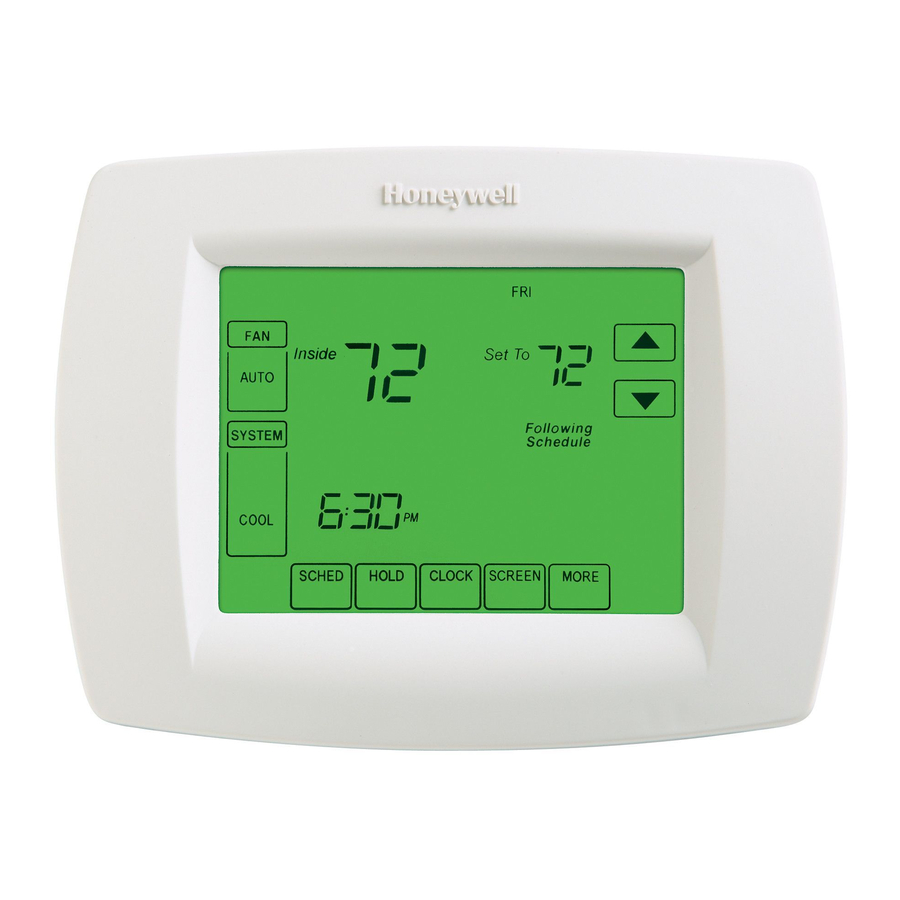

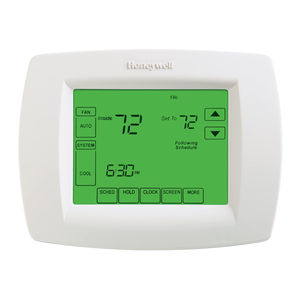

Manual de instalación de Honeywell VisionPRO TH8000

Este manual cubre los siguientes modelos

• TH8110U: Para sistemas de 1 calefacción/1 refrigeración
• TH8320U: Para sistemas de hasta 3 calefacciones/2 refrigeraciones
• TH8321U: Para sistemas de hasta 3 calefacciones/2 refrigeraciones con deshumidificación
  (Retire el termostato de la placa de pared y gírelo para encontrar el número de modelo)

Tipos de sistema

• Calefacción a gas, petróleo o eléctrica con aire acondicionado
• Aire caliente, agua caliente, hornos de alta eficiencia, bombas de calor, vapor, gravedad
• Solo calefacción: sistemas de dos cables, alimentación para abrir y cerrar válvulas de zona (Serie 20) y válvulas de zona normalmente abiertas
• Solo calefacción con ventilador
• Solo refrigeración
• Sistemas de calefacción de 750 mV

Este termostato contiene una batería de litio que puede contener material de perclorato.
Material de perclorato: puede requerir un manejo especial,
Consulte www.dtsc.ca.gov/hazardouswaste/perchlorate

Instalación de la placa de pared

1. Separe la placa de pared del termostato.
2. Monte la placa de pared como se muestra a continuación.

Taladre orificios de 3/16" para paneles de yeso. Taladre orificios de 7/32" para yeso.

Debe ser instalado por un técnico capacitado y con experiencia

• Lea atentamente estas instrucciones. No seguir estas instrucciones puede dañar el producto o causar una condición peligrosa.

PELIGRO ELÉCTRICO
Puede causar descargas eléctricas o daños al equipo. Desconecte la alimentación antes de comenzar la instalación.

AVISO SOBRE EL MERCURIO
Si este producto reemplaza a un control que contiene mercurio en un tubo sellado, no coloque el control antiguo en la basura. Póngase en contacto con su autoridad local de gestión de residuos para obtener instrucciones sobre el reciclaje y la eliminación adecuada.

Opciones de alimentación

Para la alimentación primaria de 24 VCA, conecte el lado común del transformador al terminal "C".

Inserte las baterías suministradas para la alimentación primaria o de respaldo.

Cableado

Retire el puente instalado de fábrica solo para sistemas de dos transformadores.

Empuje el cable sobrante hacia la abertura de la pared. Tape la abertura de la pared con aislamiento no inflamable.

Designaciones de los terminales

Las áreas sombreadas a continuación se aplican solo a TH8320/TH8321.

Letras de terminales de bomba de calor:
R Alimentación de calefacción. Conectar al lado secundario del transformador del sistema de calefacción.
Rc Alimentación de refrigeración. Conectar al lado secundario del transformador del sistema de refrigeración.
C Cable común del lado secundario del transformador del sistema de refrigeración.
Y Contactor del compresor de 1ª etapa.
Y2 Contactor del compresor de 2ª etapa.
Aux/E Relé de calor auxiliar/de emergencia.
G Relé del ventilador.
L Reinicio de la bomba de calor (alimentado continuamente cuando el sistema está configurado en Em Heat; monitor del sistema cuando está configurado en Heat, Cool u Off).
O/B Válvula de inversión para bombas de calor.
S1 Sensor exterior o remoto opcional.
S2 Sensor exterior o remoto opcional.

[1] Fuente de alimentación. Proporcione medios de desconexión y protección contra sobrecargas según sea necesario.
[3] Conexión común opcional de 24 VCA.
[5] O/B configurado para controlar como O o B en la configuración del instalador.
[6] Si se utiliza el terminal L, debe conectarse el común de 24 VCA (terminal C).
[7] Reinicio de la bomba de calor (alimentado continuamente cuando el termostato está configurado en Em. Heat; monitor del sistema cuando está configurado en Heat, Cool u Off).

Prueba del sistema del instalador

Durante la configuración del instalador, pulse repetidamente hasta que aparezca "Test" (prueba).



Pulse para seleccionar test (prueba) | Pulse para cambiar el estado
Pulse DONE (hecho) para finalizar la prueba.

Las áreas sombreadas a continuación se aplican solo a TH8320/TH8321.

PELIGRO DE DAÑOS AL EQUIPO. La protección del compresor se omite durante la prueba. Para evitar daños al equipo, evite encender y apagar el compresor rápidamente.

Funciones especiales

Las áreas sombreadas a continuación se aplican solo a TH8320/TH8321.

Cambio automático (Función de configuración 0300): Cuando se establece en Auto, el termostato selecciona automáticamente la calefacción o la refrigeración según la temperatura interior. Los ajustes de calor y frío deben estar separados por al menos 2 grados. Si la función 0380 está activada, los ajustes de calor y frío deben estar separados por al menos 5 grados.
Sensor remoto (Función de configuración 0340): Si se instala un sensor exterior opcional, el termostato puede mostrar la temperatura exterior. Si se instala un sensor interior remoto opcional, el termostato mostrará la temperatura en la ubicación del sensor (no se utiliza el sensor interno del termostato).
Recuperación inteligente adaptativa (Función de configuración 0530): Permite que el termostato "aprenda" cuánto tiempo tardan el horno y el aire acondicionado en alcanzar los ajustes de temperatura programados, de modo que la temperatura se alcance a la hora programada.
Protección del compresor (Función de configuración 0580): Obliga al compresor a esperar unos minutos antes de reiniciarse, para evitar daños. Durante este tiempo, el mensaje "Wait" (espere) parpadea en la pantalla.
Control de deshumidificación (Función de configuración 0380): Los modelos TH8321 controlan el nivel de humedad interior y activan automáticamente el sistema de refrigeración para reducir la humedad bajando la temperatura hasta 3 grados por debajo del ajuste de refrigeración actual.
Bloqueo de temperatura de la bomba de calor (con respaldo de combustible fósil): Si el termostato está instalado con un sensor exterior opcional, puede seleccionar una temperatura de bloqueo del compresor (Función 0350). Cuando la temperatura exterior está por debajo de la temperatura de bloqueo, solo funciona la calefacción auxiliar. Cuando la temperatura exterior está por encima de la temperatura de bloqueo, solo funciona el compresor.
Bloqueos de temperatura de la bomba de calor (con respaldo de calefacción eléctrica): Si el termostato está instalado con un sensor exterior opcional, puede seleccionar una temperatura de bloqueo del compresor (Función 0350) y/o una temperatura de bloqueo de la calefacción auxiliar (Función 0360). Cuando la temperatura exterior está por debajo de la temperatura de bloqueo del compresor, solo funciona la calefacción auxiliar. Cuando la temperatura exterior está por encima de la temperatura de bloqueo de la calefacción auxiliar, solo funciona el compresor. Si la temperatura exterior está entre las temperaturas de bloqueo del compresor y la calefacción auxiliar, tanto el compresor como la calefacción auxiliar pueden funcionar.

Accesorios y piezas de repuesto

Póngase en contacto con su distribuidor para pedir piezas de repuesto.
Sensor de temperatura exterior .............................. Número de pieza C7089U1006
Sensor de temperatura interior remoto .................. Número de pieza C7189U1005
Placa de cubierta* ............................................................ Número de pieza 32003796-001
*(Se utiliza para cubrir las marcas dejadas por los termostatos antiguos).

Especificaciones

Rangos de temperatura

• Calor: 40° a 90°F (4,5° a 32°C)
• Frío: 50° a 99°F (10° a 37°C)

Temperatura ambiente de funcionamiento

• 0° a 120°F (-18° a 48,9°C)

Temperatura de envío

• -30° a 150°F (-34° a 66°C)

Humedad relativa de funcionamiento

• 5% a 90% (sin condensación)

Dimensiones físicas

• 4-9/16" H x 6" W x 1-3/8" D
• 116 mm H x 152 mm W x 35 mm D

Clasificaciones eléctricas

¿Necesita ayuda?
Para obtener ayuda con este producto, visite http://customer.honeywell.com
o llame al servicio de atención al cliente de Honeywell de forma gratuita al 1-800-468-1502

Soluciones de automatización y control
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® Marca registrada en EE. UU.
© 2012 Honeywell International Inc.
69-2693—01 M.S. 01-12
Impreso en EE. UU.
