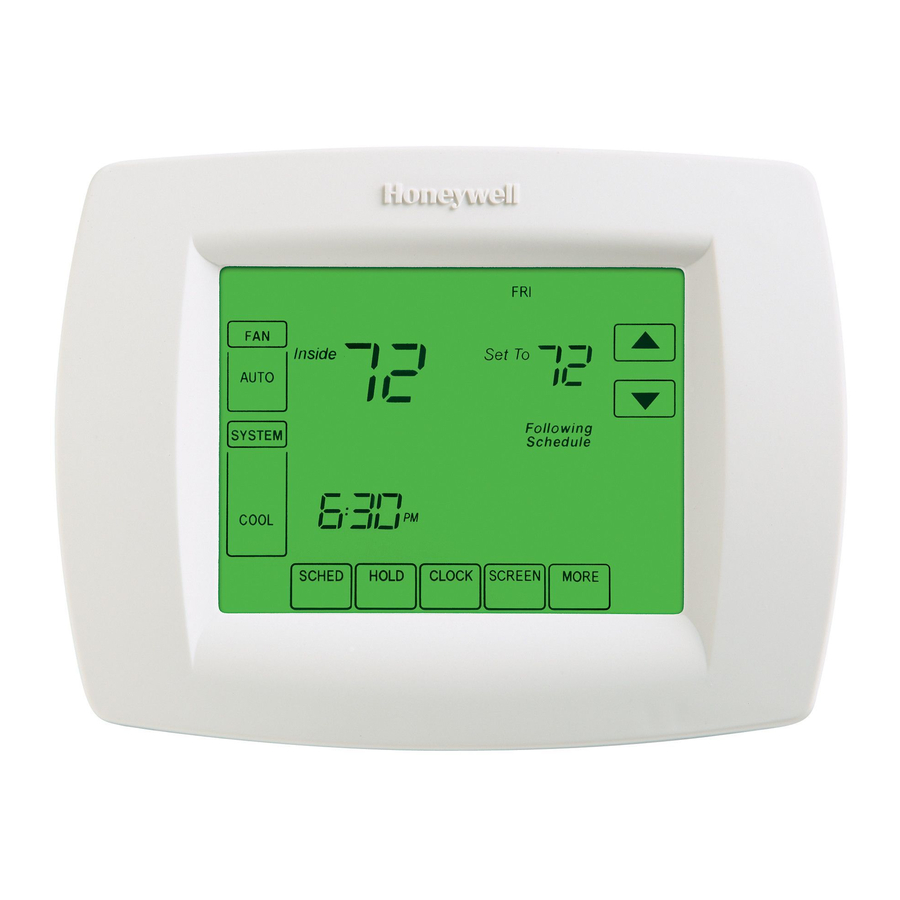

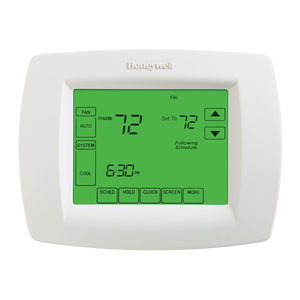

Honeywell VisionPRO TH8000 Uputstvo za instalaciju

Ovo uputstvo pokriva sljedeće modele

• TH8110U: Za sustave s 1 grijanjem/1 hlađenjem
• TH8320U: Za sustave do 3 grijanja/2 hlađenja
• TH8321U: Za sustave do 3 grijanja/2 hlađenja s odvlaživanjem
  (Skinite termostat sa zidne ploče i okrenite ga da pronađete broj modela)

Vrste sustava

• Plinsko, uljno ili električno grijanje s klima uređajem
• Topli zrak, topla voda, visoko učinkovite peći, toplinske pumpe, para, gravitacija
• Samo grijanje — dvožični sustavi, napajanje za otvaranje i zatvaranje zonskih ventila (serija 20) i normalno otvorenih zonskih ventila
• Samo grijanje s ventilatorom
• Samo hlađenje
• 750 mV sustavi grijanja

Ovaj termostat sadrži litijsku bateriju koja može sadržavati perkloratni materijal.
Perkloratni materijal—može biti potrebno posebno rukovanje,
Pogledajte www.dtsc.ca.gov/hazardouswaste/perchlorate

Instalacija zidne ploče

1. Odvojite zidnu ploču od termostata.
2. Montirajte zidnu ploču kao što je prikazano u nastavku.

Izbušite rupe od 3/16" za suhozid. Izbušite rupe od 7/32" za žbuku.

Mora instalirati obučeni, iskusni tehničar

• Pažljivo pročitajte ove upute. Nepoštivanje ovih uputa može oštetiti proizvod ili uzrokovati opasno stanje.

ELEKTRIČNA OPASNOST
Može uzrokovati električni udar ili oštećenje opreme. Isključite napajanje prije početka instalacije.

OBAVIJEST O ŽIVI
Ako ovaj proizvod zamjenjuje upravljački uređaj koji sadrži živu u zatvorenoj cijevi, nemojte stavljati stari upravljački uređaj u smeće. Obratite se lokalnoj službi za gospodarenje otpadom za upute o recikliranju i pravilnom odlaganju.

Mogućnosti napajanja

Za 24VAC primarno napajanje, spojite zajedničku stranu transformatora na priključak "C".

Umetnite priložene baterije za primarno ili rezervno napajanje.

Ožičenje

Uklonite tvornički instalirani kratkospojnik samo za sustave s dva transformatora.

Gurnite višak žice natrag u otvor u zidu. Začepite otvor u zidu nezapaljivom izolacijom.

Oznake priključaka

Zasjenjena područja u nastavku primjenjuju se samo na TH8320/TH8321.

Slova priključaka toplinske pumpe:
R Napajanje grijanja. Spojite na sekundarnu stranu transformatora sustava grijanja.
Rc Napajanje hlađenja. Spojite na sekundarnu stranu transformatora sustava hlađenja.
C Zajednička žica sa sekundarne strane transformatora sustava hlađenja.
Y Kontaktor kompresora 1. stupnja.
Y2 Kontaktor kompresora 2. stupnja.
Aux/E Pomoćni/Hitni relej grijanja.
G Relej ventilatora.
L Reset toplinske pumpe (kontinuirano napajanje kada je sustav postavljen na Em Heat; monitor sustava kada je postavljen na Heat (grijanje), Cool (hlađenje) ili Off (isključeno)).
O/B Preklopni ventil za toplinske pumpe.
S1 Dodatni vanjski ili udaljeni senzor.
S2 Dodatni vanjski ili udaljeni senzor.

[1] Napajanje. Osigurajte sredstva za isključivanje i zaštitu od preopterećenja prema potrebi.
[3] Dodatni 24VAC zajednički priključak.
[5] O/B postavljeno za upravljanje kao O ili B u postavkama instalatera.
[6] Ako se koristi priključak L, 24VAC zajednički (priključak C) mora biti spojen.
[7] Reset toplinske pumpe (kontinuirano napajanje kada je termostat postavljen na Em. Heat (hitno grijanje); monitor sustava kada je postavljen na Heat (grijanje), Cool (hlađenje) ili Off (isključeno)).

Ispitivanje sustava instalatera

Tijekom postavljanja instalatera, pritisnite više puta dok se ne pojavi "Test" (Testiranje).



Pritisnite za odabir testa | Pritisnite za promjenu statusa
Pritisnite DONE (ZAVRŠENO) za prekid testiranja.

Zasjenjena područja u nastavku primjenjuju se samo na TH8320/TH8321.

OPASNOST OD OŠTEĆENJA OPREME. Zaštita kompresora je zaobiđena tijekom testiranja. Kako biste spriječili oštećenje opreme, izbjegavajte brzo uključivanje i isključivanje kompresora.

Posebne funkcije

Zasjenjena područja u nastavku primjenjuju se samo na TH8320/TH8321.

Automatska promjena (Funkcija postavljanja 0300): Kada je postavljeno na Auto, termostat automatski odabire grijanje ili hlađenje ovisno o unutarnjoj temperaturi. Postavke grijanja i hlađenja moraju biti udaljene najmanje 2 stupnja. Ako je funkcija 0380 postavljena na Uključeno, postavke grijanja i hlađenja moraju biti udaljene najmanje 5 stupnjeva.
Daljinski senzor (Funkcija postavljanja 0340): Ako je instaliran opcionalni vanjski senzor, termostat može prikazati vanjsku temperaturu. Ako je instaliran opcionalni daljinski unutarnji senzor, termostat će prikazati temperaturu na mjestu senzora (unutarnji senzor u termostatu se ne koristi).
Adaptivni inteligentni oporavak (Funkcija postavljanja 0530): Omogućuje termostatu da "nauči" koliko je vremena potrebno peći i klima uređaju da postignu programirane postavke temperature, tako da se temperatura postigne u zakazano vrijeme.
Zaštita kompresora (Funkcija postavljanja 0580): Prisiljava kompresor da pričeka nekoliko minuta prije ponovnog pokretanja, kako bi se spriječila šteta. Tijekom tog vremena, poruka "Wait" (Čekaj) treperi na zaslonu.
Kontrola odvlaživanja (Funkcija postavljanja 0380): TH8321 modeli prate razinu vlage u zatvorenom prostoru i automatski aktiviraju sustav hlađenja kako bi smanjili vlagu snižavanjem temperature do 3 stupnja ispod trenutne postavke hlađenja.
Blokada temperature toplinske pumpe (s fosilnim gorivom kao rezervom): Ako je termostat instaliran s opcionalnim vanjskim senzorom, možete odabrati temperaturu blokade kompresora (Funkcija 0350). Kada je vanjska temperatura ispod temperature blokade, radi samo pomoćno grijanje. Kada je vanjska temperatura iznad temperature blokade, radi samo kompresor.
Blokade temperature toplinske pumpe (s električnim grijanjem kao rezervom): Ako je termostat instaliran s opcionalnim vanjskim senzorom, možete odabrati temperaturu blokade kompresora (Funkcija 0350) i/ili temperaturu blokade pomoćnog grijanja (Funkcija 0360). Kada je vanjska temperatura ispod temperature blokade kompresora, radi samo pomoćno grijanje. Kada je vanjska temperatura iznad temperature blokade pomoćnog grijanja, radi samo kompresor. Ako je vanjska temperatura između temperature blokade kompresora i pomoćnog grijanja, mogu raditi i kompresor i pomoćno grijanje.

Dodatna oprema i zamjenski dijelovi

Molimo kontaktirajte svog distributera za naručivanje zamjenskih dijelova.
Vanjski senzor temperature .............................. Broj dijela C7089U1006
Daljinski unutarnji senzor temperature .................. Broj dijela C7189U1005
Pokrovna ploča* ............................................................ Broj dijela 32003796-001
*(Koristi se za prekrivanje tragova koje su ostavili stari termostati.)

Specifikacije

Rasponi temperature

• Grijanje: 40° do 90°F (4.5° do 32°C)
• Hlađenje: 50° do 99°F (10° do 37°C)

Radna temperatura okoline

• 0° do 120°F (-18° do 48.9°C)

Temperatura tijekom transporta

• -30° do 150°F (-34° do 66°C)

Relativna vlažnost tijekom rada

• 5% do 90% (bez kondenzacije)

Fizičke dimenzije

• 4-9/16" V x 6" Š x 1-3/8" D
• 116 mm V x 152 mm Š x 35 mm D

Električne karakteristike

Trebate pomoć?
Za pomoć s ovim proizvodom posjetite http://customer.honeywell.com
ili nazovite Honeywell korisničku podršku besplatno na 1-800-468-1502

Rješenja za automatizaciju i upravljanje
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® Registrirani zaštitni znak u SAD-u.
© 2012 Honeywell International Inc.
69-2693—01 M.S. 01-12
Tiskano u SAD-u.
