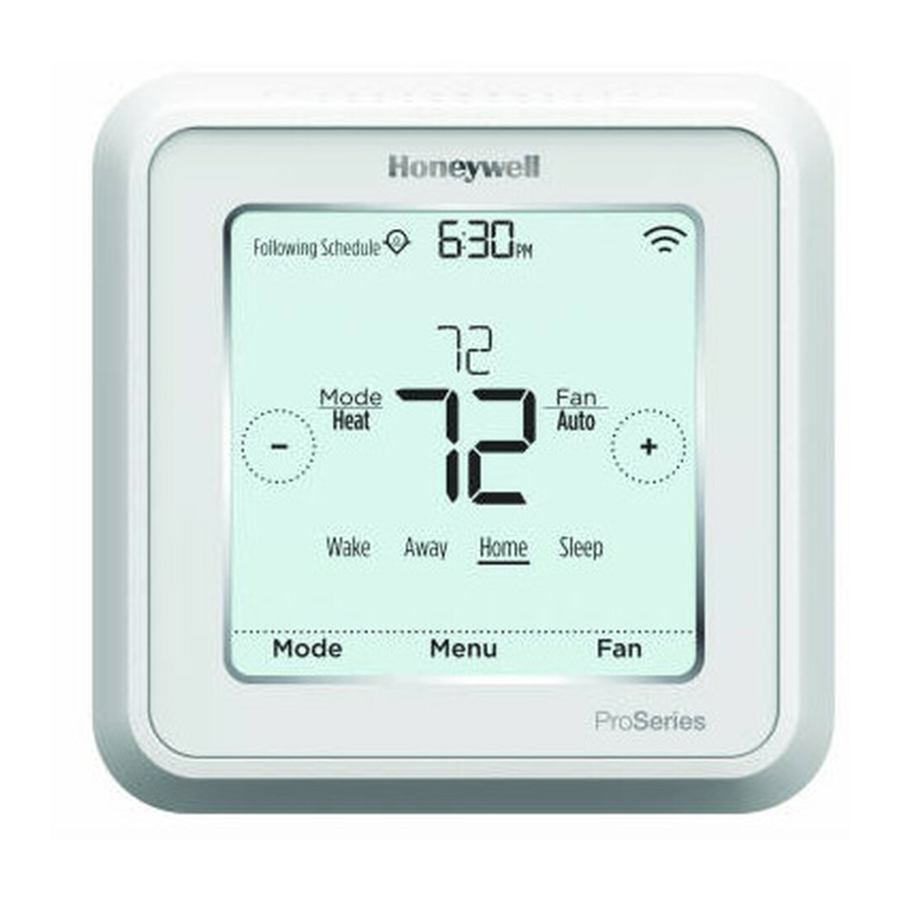

Honeywell Lyric T6 Pro Wi-Fi Priručnik za programabilni termostat

Paket uključuje

• Lyric T6 PRO Wi-Fi termostat
• UWP sustav za montažu
• Honeywell Standard Installation Adapter (J-box adapter)
• Honeywell ukrasna pokrovna ploča – Mala; veličina 4-49/64 in = 121mm.
• Vijci i tiple
• Vodič za profesionalnu instalaciju
• Vodič za početak

Kompatibilnost

• Kompatibilan s većinom sustava grijanja, hlađenja i toplinskih pumpi
• Potrebno: 24 VAC napajanje ("C" žica)
• Ne radi s električnim podnim grijanjem (120-240V)
• Ne radi s milivoltnim sustavima
• Android ili iOS pametni telefon ili tablet

Korisnička podrška

WEB customer.honeywell.com

TELEFON 1-800-633-3991

Instalacija UWP sustava za montažu

1. Otvorite paket kako biste pronašli UWP. Pogledajte sliku 1.

2. Postavite UWP na zid. Izravnajte i označite položaje rupa. Pogledajte sliku 2.
   Izbušite rupe na označenim mjestima, a zatim lagano udarite isporučene tiple u zid pomoću čekića.
   ‒ Izbušite rupe od 7/32" za suhozid.

3. Povucite vrata otvorena i umetnite žice kroz otvor za ožičenje UWP-a. Pogledajte sliku 3.

4. Postavite UWP preko tipli. Umetnite i zategnite montažne vijke isporučene s UWP-om. Nemojte previše zatezati. Zategnite dok se UWP vijci #8 1-1/2" ne prestanu pomicati. Zatvorite vrata. Pogledajte sliku 4.

   Koristite 3x isporučene vijke #8 1-1/2"

Izborna instalacija ukrasne pokrovne ploče

Koristite izbornu pokrovnu ploču kada:

• Montirate termostat na električnu razvodnu kutiju
• Ili kada trebate prekriti razmak od boje od starog termostata.

5. Odvojite adapter razvodne kutije od pokrovne ploče. Pogledajte sliku 5.

6. Montirajte adapter razvodne kutije na zid ili električnu kutiju koristeći bilo koju od osam rupa za vijke. Umetnite i zategnite montažne vijke isporučene s kompletom pokrovne ploče. Nemojte previše zatezati. Provjerite je li adapterska ploča ravna. Pogledajte sliku 6.

7. Pričvrstite UWP tako da ga objesite na gornju kuku adaptera razvodne kutije, a zatim pritisnite dno UWP-a na mjesto. Pogledajte sliku 7.

8. Pritisnite pokrovnu ploču na adapter razvodne kutije. Pogledajte sliku 8.


Ožičenje UWP-a

Pritisnite jezičke kako biste umetnuli žice u unutarnje rupe odgovarajućih terminala na UWP-u (jedna žica po terminalu) dok ne budu čvrsto na mjestu. Lagano povucite žice kako biste provjerili jesu li sigurne. Ako trebate ponovno otpustiti žice, pritisnite jezičke terminala sa strane UWP-a.

Ovo ožičenje je samo primjer, vaše se može razlikovati.

Oznake terminala

Konvencionalni sustavi		Sustavi toplinske pumpe
Terminal	Opis	Terminal	Opis
S/S	Univerzalni ulaz za žičani unutarnji, vanjski senzor	S/S	Univerzalni ulaz za žičani unutarnji, vanjski senzor
Y	Kompresor 1. stupnja	Y	Kompresor 1. stupnja
Y2	Kompresor 2. stupnja	Y2	Kompresor 2. stupnja
G	Relej ventilatora	G	Relej ventilatora
C	24VAC zajednička žica sa sekundarne strane transformatora za hlađenje (ako su 2 transformatora)	C	24VAC zajednička žica sa sekundarne strane transformatora za hlađenje
K*	Spojite na K na modulu za uštedu žice	K*	Spojite na K na modulu za uštedu žice
U/U**	Univerzalni relej za ventilaciju	U/U**	Univerzalni relej za ventilaciju
A		L/A	Spojite na monitor kompresora
W	Grijanje 1. stupnja	O/B	Preklopni ventil za toplinske pumpe
W2	Grijanje 2. stupnja	Aux	Pomoćno grijanje
		E	Hitno grijanje
R	24 VAC transformator za grijanje	R	24 VAC transformator za grijanje
Rc	24 VAC transformator za hlađenje	Rc	24 VAC transformator za hlađenje

* Modul za uštedu žice THP9045A1023 koristi se na sustavima grijanja/hlađenja kada imate samo četiri žice na termostatu, a potrebna vam je peta žica za zajedničku žicu. Koristite K terminal umjesto Y i G terminala na konvencionalnim sustavima ili sustavima toplinske pumpe kako biste osigurali kontrolu ventilatora i kompresora putem jedne žice—neiskorištena žica tada postaje vaša zajednička žica. Pogledajte upute za THP9045 za više informacija.

** Ventilacija nije dostupna na svim modelima. Kada je klizač U u donjem položaju (2 žice), U kontakti su suhi set kontakata. Ako vaš sustav ventilacije zahtijeva 24 volta, pomaknite klizač U u gornji položaj (1 žica). Donji U terminal je interno spojen na Rc terminal. U ovoj aplikaciji spojili biste jednu žicu iz vaše zaklopke na gornji U terminal, a drugu na zajedničku stranu transformatora.

Postavljanje kliznih jezičaka

Postavite R klizni jezičak, pogledajte sliku 9.

• Koristite ugrađeni kratkospojnik (R klizni jezičak) za razlikovanje između sustava s jednim ili dva transformatora.
• Ako postoji samo jedna R žica i spojena je na R, Rc ili RH terminal na starom termostatu, postavite klizač u gornji položaj (1 žica).
• Ako je jedna žica spojena na R terminal, a jedna žica spojena na Rc terminal, postavite klizač u donji položaj (2 žice).

Postavite U klizni jezičak, pogledajte sliku 10.

• Koristite ugrađeni kratkospojnik (U klizni jezičak) univerzalnog releja za ožičenje ventilacije. Imajte na umu da ventilacija nije podržana na svim modelima.
• Kada je U klizni jezičak u donjem položaju (2 žice), U kontakti su suhi set kontakata.
• Ako se ventilator napaja transformatorom za hlađenje, pomaknite prekidač kratkospojnika u gornji položaj (1 žica). S ovim prekidačem postavljenim na 1 žicu, donji U terminal je interno spojen na Rc terminal. U ovoj aplikaciji spojite jednu žicu iz zaklopke za ventilaciju na U terminal, a drugu na zajedničku stranu transformatora sustava za hlađenje.

Ožičenje

NAPOMENE:

1. Dostupne konfiguracije ožičenja razlikuju se ovisno o modelima proizvoda/brojevima proizvoda.
2. Koristite termostatsku žicu od 18 do 22. Zaštićeni kabel nije potreban.
3. Postavite R klizni jezičak na UWP-u u gornji položaj (1 žica) za sustave s 1 transformatorom ili u donji položaj (2 žice) za sustave s 2 transformatora. Pogledajte "Postavljanje kliznih jezičaka".
4. Postavite U klizni jezičak u gornji položaj (1 žica) za ventilaciju bez napajanja ili u donji položaj (2 žice) za ventilaciju s napajanjem. Pogledajte "Postavljanje kliznih jezičaka".

Konvencionalni sustavi

1H/1C sustav (1 transformator)
R Napajanje
Rc [R+Rc spojeni kliznim jezičkom]
Y Kontaktor kompresora
C 24VAC zajednički
W Relej grijanja
G Relej ventilatora

1H/1C sustav (2 transformatora)
R Napajanje (transformator grijanja)
Rc Napajanje (transformator hlađenja)
Y Kontaktor kompresora
C 24 VAC zajednički od transformatora hlađenja
W Relej grijanja
G Relej ventilatora

2H/2C sustav (1 transformator)
R Napajanje
Rc [R+Rc spojeni kliznim jezičkom]
Y Kontaktor kompresora (1. stupanj)
C 24VAC zajednički
W Relej grijanja (1. stupanj)
G Relej ventilatora
W2 Relej grijanja (2. stupanj)
Y2 Kontaktor kompresora (2. stupanj)

Panel releja tople vode
R Napajanje
Rc [R+Rc spojeni kliznim jezičkom]
W Relej grijanja
C 24VAC zajednički

NAPOMENA: Ako panel ne osigurava 24 volta AC na R i C, postavite klizač u donji položaj i spojite zasebni transformator na Rc i C.

Sustav samo za grijanje s ventilatorom
R Napajanje
Rc [R+Rc spojeni kliznim jezičkom]
C 24VAC zajednički
W Relej grijanja
G Relej ventilatora

Sustav samo za hlađenje s ventilatorom
R Napajanje
Rc [R+Rc spojeni kliznim jezičkom]
Y Kontaktor kompresora
C 24VAC zajednički
G Relej ventilatora

Sustavi toplinskih pumpi

1H/1C Sustav toplinske pumpe
R Napajanje
Rc [R+Rc spojeni kliznim jezičkom]
Y Kontaktor kompresora
C 24VAC zajednički
O/B Preklopni ventil
G Relej ventilatora

2H/1C Sustav toplinske pumpe
R Napajanje
Rc [R+Rc spojeni kliznim jezičkom]
Y Kontaktor kompresora
C 24VAC zajednički
O/B Preklopni ventil
G Relej ventilatora
Aux Pomoćno grijanje
E Relej hitnog grijanja
L Ulaz za grešku toplinske pumpe

2H/2C Sustav toplinske pumpe
R Napajanje
Rc [R+Rc spojeni kliznim jezičkom]
Y Kontaktor kompresora (1. stupanj)
C 24VAC zajednički
O/B Preklopni ventil
G Relej ventilatora
Y2 Kontaktor kompresora (2. stupanj)
L Ulaz za grešku toplinske pumpe

3H/2C Sustav toplinske pumpe
R Napajanje
Rc [R+Rc spojeni kliznim jezičkom]
Y Kontaktor kompresora (1. stupanj)
C 24VAC zajednički
O/B Preklopni ventil
G Relej ventilatora
Aux Pomoćno grijanje
E Relej hitnog grijanja
Y2 Kontaktor kompresora (2. stupanj)
L Ulaz za grešku toplinske pumpe

NAPOMENA: Ovu aplikaciju ne podržavaju svi modeli termostata.

Ventilacijski sustavi

NAPOMENA: Ventilacija nije dostupna na svim modelima.

Korištenje U kliznog jezička

Spojeno na ERV/HRV ventilator cijele kuće s unutarnjim napajanjem.

Spojeno na zaklopku svježeg zraka koju napaja transformator peći.

Montaža termostata

1. Gurnite višak žice natrag u otvor na zidu.

2. Zatvorite vrata UWP-a. Trebala bi ostati zatvorena bez izbočenja.
3. Poravnajte UWP s termostatom i lagano pritisnite dok termostat ne sjedne na mjesto.
4. Ako je potrebno, lagano povucite da biste uklonili termostat s UWP-a


Postavljanje za instalatera – korištenje termostata

Postavljanje pomoću termostata

• Nakon što se termostat Lyric uključi, dodirnite START SETUP (POKRENI POSTAVLJANJE) na termostatu. Bit ćete upitani želite li izvršiti postavljanje putem aplikacije Lyric. Dodirnite No (Ne).
• Dodirnite ili za prebacivanje između opcija postavljanja za instalatera (ISU).
• Dodirnite Edit (Uredi) ili dodirnite tekstualno područje, a zatim dodirnite ili za uređivanje zadane opcije postavljanja.
• Dodirnite Done (Gotovo) ili dodirnite tekstualno područje da biste potvrdili postavku ili pritisnite Cancel (Odustani).
• Dodirnite ili da biste nastavili s postavljanjem druge ISU opcije.

NAPOMENE:

• Da biste vidjeli popis svih parametara postavljanja, idite na "Opcije postavljanja za instalatera (ISU) – napredni izbornik". Termostat prikazuje ISU naziv i ISU broj.
• Da biste dovršili postavljanje i spremili svoje postavke, pomaknite se do zaslona Finish (Završi) na kraju ISU popisa.
• Dodirnite Select (Odaberi) ili dodirnite tekstualno područje da biste spremili promjene i izašli, ili dodirnite da biste se vratili na početni zaslon za postavljanje.

Prikaz ISU-a

Uređivanje ISU-a

Postavljanje za instalatera – korištenje aplikacije Lyric

Postavljanje pomoću aplikacije Lyric

Preuzmite aplikaciju Lyric iz App Storea ili Google Playa da biste koristili skrivenu značajku PRO instalacije koja će vam omogućiti da konfigurirate termostat i istovremeno osobno pozovete svog kupca da se poveže s instaliranim termostatom.

Ulazak u način rada izvođača

Da biste ušli u način rada izvođača, pritisnite i držite Lyric logo (Lyric logotip) 5 sekundi. Zatim dodirnite Confirm (Potvrdi) da biste počeli koristiti način rada izvođača. Slijedite korake da biste osobno pozvali svog kupca da se poveže sa svojom aplikacijom Lyric.

Postavljanje za instalatera – napredni izbornik

Da biste pristupili naprednom izborniku, pritisnite i držite gumb Menu (Izbornik) 5 sekundi. Dodirnite ili da biste prošli kroz opcije u naprednom izborniku.

Opcije naprednog izbornika

Device Setup (Postavljanje uređaja)
Ovo se koristi za pristup ISU postavci uređaja.

Screen Lock (Zaključavanje zaslona)
Zaslon osjetljiv na dodir termostata može se postaviti da se zaključa u potpunosti ili djelomično.

Rater View (Prikaz ocjenjivača)
Mjesto samo za čitanje za pregled svih postavki ventilacije.

System Test (Test sustava)
Testirajte sustav grijanja i hlađenja.

Range Stop (Temperature) (Zaustavljanje raspona (Temperatura))
Postavite minimalne, maksimalne, hladne i tople zadane točke temperature.

Reset (Resetiranje)
Pristupite svim opcijama resetiranja na termostatu. Ovo je jedino mjesto za pristup tvorničkom resetiranju.

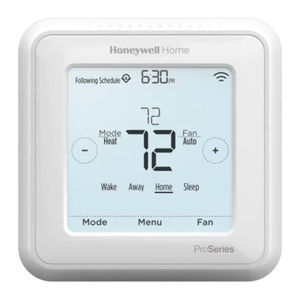

Glavne značajke

1. Informacije o statusu sustava
   Hlađenje uključeno, Grijanje uključeno, Hitno grijanje uključeno, Oporavak ili Automatska promjena uključena.
2. Vrijeme, ISU # ili Upozorenje #
3. Informacije o statusu veze
   Status Wi-Fi veze: Povezano, Prekinuto ili je Wi-Fi isključen.
4. Informacije o rasporedu
   Slijedi vremenski ili lokacijski kontrolirana temperatura.
5. Poruke
   Prikazuje opcije postavljanja uređaja, opcije izbornika, podsjetnike, poništavanja rasporeda.
6. Željena temperatura
   Prikazuje trenutnu željenu postavku temperature.
7. Unutarnja temperatura
   Prikazuje trenutnu unutarnju temperaturu.
8. Razdoblje rasporeda
   Prikazuje razdoblje rasporeda: Buđenje/Odlazak/Dom/Spavanje.
9. Način rada
   Odaberite način rada sustava:
   Automatski/Grijanje/Hlađenje/Isključeno/EM Grijanje (Hitno grijanje).
10. Izbornik
    Dodirnite za prikaz opcija. Počnite ovdje za postavljanje programa rasporeda.
    Napomena: Dugo pritisnite gumb Izbornik 5 sekundi za pristup opcijama naprednog izbornika.
11. Ventilator
    Odaberite način rada ventilatora Automatski/Uključeno/Cirkuliranje.

Zaslon će se probuditi pritiskom na središnje područje prikazane temperature.
Zaslon će ostati osvijetljen 45 sekundi. Svjetlina se može podesiti u izborniku.

Opcije podešavanja instalatera (Installer setup options - ISU) – napredni izbornik

Napomena: Dostupne ISU opcije mogu varirati ovisno o modelu termostata i postavkama opreme.

Tablica 1.

#ISU	Naziv ISU-a (ISU Name)	ISU opcije (zadane vrijednosti su podebljane) (ISU Options (defaults in bold))	Napomene (Notes)
120	Vrsta rasporeda (Schedule Type)	Bez rasporeda (No Schedule) MO-SU = Svaki dan isto (Every day the same) MO-FR, SA, SU = raspored 5-1-1 (5-1-1 schedule) MO-FR, SA-SU = raspored 5-2 (5-2 schedule) Svaki dan = Svaki dan pojedinačno (Every day individual)	Ovdje možete promijeniti zadani MO-FR, SA-SU raspored. Za uređivanje razdoblja tijekom dana, zadanih temperatura ili za uključivanje/isključivanje rasporeda (Schedule On/Off), s početnog zaslona idite na MENU/SCHEDULE (IZBORNIK/RASPORED).
125	Temperaturna skala (Temp Scale)	Fahrenheit, Celsius
130	Vanjska temperatura (Outdoor Temp)	Ne (No), Žičano (Wired), Internet	Odaberite izvor podataka o vanjskoj temperaturi. Ovaj ISU automatski se postavlja na Internet kada je registriran u aplikaciji Lyric i nije odabran žičani vanjski senzor. Preporučujemo korištenje žičanog vanjskog senzora spojenog na "S" terminale na UWP-u. (Pogledajte 'Ožičenje') Vanjska temperatura je potrebna za postavljanje sljedećih ISU-ova: ISU 355 Blokada kompresora (Compressor Lockout), ISU 356 Blokada pomoćnog grijanja (Aux Heat Lockout), ISU 1013 Blokada ventilacije pri niskoj vanjskoj temperaturi (Low Outdoor Temperature Ventilation Lockout), ISU 1014 Blokada ventilacije pri visokoj vanjskoj temperaturi (High Outdoor Temperature Ventilation Lockout) i ISU 1015 Blokada ventilacije pri visokoj vanjskoj temperaturi rosišta (High Outdoor Dew Point Ventilation Lockout).
200	Vrsta sustava (System Type)	Konvencionalni prisilni zrak (Conventional Forced Air) Toplinska pumpa (Heat Pump) Bojler (Boiler) Samo hlađenje (Cool Only)	Osnovni odabir sustava koji će vaš termostat kontrolirati.
205	Vrsta opreme (Equipment Type)	Konvencionalno prisilno grijanje zrakom (Conventional Forced Air Heat): Standardni plin (STD GAS), Visoko učinkoviti plin (EFF GAS) Ulje (Oil), Električno (Electric), Ventilatorski konvektor (Fan Coil) Toplinska pumpa (Heat Pump): Zrak-zrak (AirTo Air), Geotermalna (Geothermal) Bojler (Boiler): Topla voda (Hot Water), Para (Steam)	Ova opcija odabire vrstu opreme koju će vaš termostat kontrolirati. Napomena: Ova opcija se NE prikazuje ako je ISU 200 postavljen na Samo hlađenje (Cool Only).
218	Reverzibilni ventil (Reversing Valve)	0/B na hlađenju (0/B on Cool), 0/B na grijanju (0/B on Heat)	Ovaj ISU se prikazuje samo ako je ISU 200 postavljen na Toplinska pumpa (Heat Pump). Odaberite treba li reverzibilni ventil O/B aktivirati na hlađenju ili na grijanju.
220	Stupnjevi hlađenja (CoolStages) (#200=Konv./ 200-HP)	0, 1, 2
221	Stupnjevi grijanja/Pomoćni/E (Heat Stages/Aux/E) Stupnjevi (#200-Konv./ 200-HP)	Stupnjevi grijanja (Heat Stages): 0,1,2 AUX/E stupnjevi (AUX/E Stages): 0,1	Maksimalno 2 stupnja grijanja za konvencionalne sustave (conventional ystems), maksimalno 1 Aux/E stupanj za sustave toplinske pumpe (heat pump systems).
230	Kontrola ventilatora (Fan Control)	Oprema (Equipment), Termostat (Thermostat)	Ovaj ISU se prikazuje samo ako je ISU 205 postavljen na Električno prisilno strujanje zraka (Electric Forced Air) ili Ventilatorski konvektor (Fan Coil).
253	AUX/E kontrola (Aux/E Control)	Oba AUX/E (Both Aux/E), Ili AUX/E (Either Aux/E)	Postavite "ILI AUX/E" (EITHER AUX/E) ako želite zasebno postaviti i kontrolirati pomoćno i hitno grijanje (Auxiliary and Emergency heating). Ovaj ISU se prikazuje samo ako je ISU 200 postavljen na Toplinska pumpa (Heat Pump) I ako je ISU 221 Aux/E stupnjeva = 1
255	Vrsta pomoćnog grijanja (Aux Heat Type)	Električno (Electric), Plin/Ulje (Gas/Oil) (ili prisilno strujanje fosilnog zraka (Fossil Forced Ait))	Ovaj ISU se prikazuje samo ako je ISU 200 postavljen na toplinsku pumpu (heat pump) I ako je ISU 221 Aux/E stupnjeva grijanja = 1 Napomena: Opcije ovog ISU-a mogu varirati ovisno o modelu termostata.

Tablica 2.

#ISU	Naziv ISU-a (ISU Name)	ISU opcije (zadane vrijednosti su podebljane) (ISU Options (defaults in bold))	Napomene (Notes)
256	Vrsta EM grijanja (EM Heat Type)	Električno (Electric), Plin/Ulje (Gas/Oil) (ili prisilno strujanje fosilnog zraka (Fossil Forced Air))	Ovaj ISU se prikazuje samo ako je ISU 200 postavljen na Toplinska pumpa (Heat Pump) I ako je ISU 221 Aux/E stupnjeva grijanja = 1 I ako je ISU 253 postavljen za zasebno pokretanje AUX/E grijanja. Napomena: Ovaj ISU možda uopće neće biti dostupan na nekim modelima.
260	Kontrola fosilnog kompleta (Fossil Kit Control)	Termostat (Thermostat), Vanjski (External) (Fosilni komplet za gorivo kontrolira rezervno grijanje (Fossil Fuel Kit Controls Backup Heat))	Ovaj ISU se prikazuje samo ako je ISU 200 postavljen na Toplinska pumpa (Heat Pump) I ako je ISU 221 Aux/E stupnjeva grijanja = 1, I ako je ISU 256 postavljen na Plin/Ulje (Gas/Oil). Napomena: Ovaj ISU možda uopće neće biti dostupan na nekim modelima.
300	Automatska promjena (Auto Changeover)	Uključeno (On), Isključeno (Off)	ISKLJUČENO (OFF): Korisnik mora odabrati grijanje ili hlađenje prema potrebi kako bi održao željenu unutarnju temperaturu. UKLJUČENO (ON) (Automatski (Automatic)): Uključeno (omogućeno) Omogućuje korisniku da odabere automatsku promjenu (Auto Changeover) kao jedan od načina rada sustava s početnog zaslona. U automatskom načinu rada, termostat može kontrolirati grijanje ili hlađenje kako bi održao željenu unutarnju temperaturu.
303	Automatski diferencijal (Auto Differential)	0°F do 5°F ili 0.0°C do 2.5°C	Diferencijal je minimalni broj stupnjeva dopušten između zadanih vrijednosti grijanja i hlađenja kada je termostat u automatskoj promjeni (auto-changeover). Diferencijal NIJE mrtva zona (deadband). Temperatura mrtve zone između uključivanja i isključivanja ciklusa grijanja (ili hlađenja) za održavanje zadane vrijednosti nije podesiva. Honeywell koristi algoritam koji fiksira mrtvu zonu na 0°F. Ovaj algoritam je napredniji nego na prethodnim termostatima.
305	Završetak visokog stupnja hlađenja (High Cool Stage Finish)	Da (Yes), Ne (No)	Ovaj ISU se prikazuje samo kada je termostat postavljen na 2 stupnja hlađenja. Kada je postavljeno na DA (YES), ova značajka zadržava viši stupanj opreme za hlađenje radi sve dok se ne postigne željena zadana vrijednost.
306	Završetak visokog stupnja grijanja (High Heat Stage Finish)	Da (Yes), Ne (No)	Ovaj ISU se prikazuje samo kada je termostat postavljen na 2 ili više stupnjeva grijanja. Kada je postavljeno na DA (YES), ova značajka zadržava viši stupanj opreme za grijanje radi sve dok se ne postigne željena zadana vrijednost.
340	Pad pomoćnog grijanja (Aux Heat Droop)	0 = Udobnost (Comfort); 2°F do 15°F od zadane vrijednosti (u koracima od 1°F) ili 1.0°C do 7.5°C od zadane vrijednosti (u koracima od 0.5°C)	Pad pomoćnog grijanja (Aux heat droop) može se postaviti na sustavima toplinske pumpe s pomoćnim stupnjem grijanja. Postavka Udobnost (Comfort) NIJE dostupna za sustave s dvostrukim gorivom (Dual Fuel systems). Zadana postavka je 0°F (Udobnost (Comfort)) za električno (Electric), dok je 2°F za plin/ulje (Gas/Oil). Unutarnja temperatura mora pasti na odabranu postavku pada prije nego što termostat uključi pomoćno grijanje (Aux Heat). Na primjer, ako je pomoćno grijanje (Aux Heat) postavljeno na 2°F (1.0°C), unutarnja temperatura mora biti 2°F (1.0°C) udaljena od zadane vrijednosti prije nego što se uključi pomoćno grijanje (Aux Heat). Kada je postavljeno na Udobnost (Comfort), termostat će koristiti pomoćno grijanje (Aux Heat) prema potrebi kako bi unutarnja temperatura bila unutar 1°F (0.5°C) stupnja od zadane vrijednosti.
350	Timer za povećanje stupnja pomoćnog grijanja (Up Stage Timer Aux Heat)	Isključeno (Off), 30, 45, 60, 75, 90 minuta 2, 3, 4, 5, 6, 8, 10, 12, 14, 16 sati	Timer za povećanje stupnja pomoćnog grijanja (Auxiliary Heat Upstage Timer) počinje kada se uključi najviši stupanj prethodne vrste opreme za grijanje. Pomoćno grijanje (Auxiliary heat) će se koristiti (ako je potrebno) kada timer istekne. Ovaj ISU se prikazuje samo kada je ISU 340 (Pad AUX grijanja (AUX Heat Droop)) postavljen na 2°F ili više.
355	Točka ravnoteže (Balance Point) (Blokada kompresora (Compressor Lockout))	Isključeno (Off), 5°F do 60°F (u koracima od 5°F) ili -15.0°C do 15.5°C (u koracima od 2.5°C ili 3.0°C)	Blokada kompresora (Compressor Lockout) zahtijeva vanjsku temperaturu. Postavite blokadu kompresora (Compressor Lockout) na temperaturu ispod koje je neučinkovito pokretati toplinsku pumpu (heat pump). Kada su vanjske temperature ispod ove postavke, termostat će blokirati toplinsku pumpu (heat pump) i pokretati samo pomoćno grijanje (Aux Heat). Ovaj ISU se prikazuje samo ako je ISU 130 = Žičano (Wired) ili Internet, ISU 200 je postavljen na Toplinska pumpa (Heat Pump), ISU 221 Aux/E stupnjeva = 1, I ISU 260 je postavljen na Termostat (Thermostat). Preporučujemo korištenje žičanog udaljenog senzora kao izvora vanjske temperature. Zadana vrijednost je 40°F ako je ISU 205 Oprema za grijanje (Heating Equipment) Toplinska pumpa zrak-zrak (Airto Air Heat Pump) i ISU 255 Vrsta pomoćnog grijanja (Aux Heat Type) je Plin/Ulje (Gas/Oil). Zadana vrijednost je Isključeno (Off) ako je ISU 205 Oprema za grijanje (Heating Equipment) Toplinska pumpa zrak-zrak (Air to Air Heat Pump) i ISU 255 Vrsta pomoćnog grijanja (Aux Heat Type) je Električno (Electric). Zadana vrijednost je Isključeno (Off) ako je ISU 205 Oprema za grijanje (Heating Equipment) Geotermalna (Geothermal), Blokada kompresora (Compressor Lockout) je izborna za bilo koju vrstu toplinske pumpe (heat pump) (Toplinska pumpa zrak-zrak (Air to Air Heat Pump), Geotermalna toplinska pumpa (Geothermal Heat Pump)).

Tablica 3.

#ISU	ISU naziv	ISU opcije (zadane vrijednosti podebljane)	Napomene
356	Blokada pomoćnog grijanja (Aux Heat Lock Out) (Blokada vanjskog pomoćnog grijanja)	Isključeno (Off), 5°F do 65°F (u koracima od 5°F) ili -15.0°C do 18.5°C (u koracima od 2.5°C ili 3.0°C)	Blokada pomoćnog grijanja zahtijeva vanjsku temperaturu. Postavite blokadu pomoćnog grijanja kako biste optimizirali račune za energiju i kako biste spriječili pokretanje skupljeg izvora pomoćnog grijanja iznad određene granice vanjske temperature. Ovaj ISU se prikazuje samo ako je ISU 200 postavljen na toplinsku pumpu (Heat Pump), I ISU 260 je postavljen na upravljanje termostatom (Thermostat control) I ako je ISU 221 Aux/E stages = 1.
365	Cool 1 CPH (Brzina ciklusa hlađenja faza 1)	1-6 CPH (3 CPH)	Ovaj ISU se prikazuje samo kada je broj faza kompresora za hlađenje (Cool Compressor Stages) postavljen na 1 ili više faza. Brzina ciklusa ograničava maksimalan broj ciklusa sustava u razdoblju od 1 sata mjerenom pri 50% opterećenja. Na primjer, kada je postavljeno na 3 CPH, pri 50% opterećenja, sustav će se najviše uključiti 3 puta po satu (10 minuta uključeno, 10 minuta isključeno). Sustav se rjeđe uključuje kada su uvjeti opterećenja manji ili veći od 50% opterećenja.
366	Cool 2 CPH (Brzina ciklusa hlađenja faza 2)	1-6 CPH (3 CPH)	Ovaj ISU se prikazuje samo kada je broj faza hlađenja/kompresora (Cool/Compressor Stages) postavljen na 2.
370	Heat 1 CPH (Brzina ciklusa grijanja faza 1)	1-12 CPH	Ovaj ISU se prikazuje samo kada je broj faza grijanja (Heat Stages) postavljen na 1 ili više faza. Brzina ciklusa ograničava maksimalan broj ciklusa sustava u razdoblju od 1 sata mjerenom pri 50% opterećenja. Na primjer, kada je postavljeno na 3 CPH, pri 50% opterećenja, sustav će se najviše uključiti 3 puta po satu (10 minuta uključeno, 10 minuta isključeno). Sustav se rjeđe uključuje kada su uvjeti opterećenja manji ili veći od 50% opterećenja. Preporučene (zadane) postavke brzine ciklusa nalaze se u nastavku za svaku vrstu opreme za grijanje: Plinski sustav s prisilnim zrakom standardne učinkovitosti = 5 CPH; Plinski sustav s prisilnim zrakom visoke učinkovitosti = 3 CPH; Ulje s prisilnim zrakom = 5 CPH; Električni sustav s prisilnim zrakom = 9 CPH; Ventilatorski konvektor = 3 CPH; Radijatorsko grijanje tople vode = 3 CPH; Para = 1 CPH.
371	Heat 2 CPH (Brzina ciklusa grijanja faza 2)	1-12 CPH	Ovaj ISU se prikazuje samo kada je broj faza grijanja (Heat Stages) postavljen na 2. Preporučene (zadane) postavke brzine ciklusa nalaze se u nastavku za svaku vrstu opreme za grijanje: Plinski sustav s prisilnim zrakom standardne učinkovitosti = 5 CPH; Plinski sustav s prisilnim zrakom visoke učinkovitosti = 3 CPH; Ulje s prisilnim zrakom = 5 CPH; Električni sustav s prisilnim zrakom = 9 CPH; Ventilatorski konvektor = 3 CPH; Radijatorsko grijanje tople vode = 3 CPH; Para = 1 CPH.
375	Aux Heat CPH (Brzina ciklusa grijanja Pomoćno grijanje)	1-12 CPH	Ovaj ISU se prikazuje samo kada je ISU 200 = Toplinska pumpa (Heat Pump) i ISU 221=1. Prikazuje se samo kada je konfigurirano pomoćno grijanje (Auxiliary Heat). Preporučene postavke brzine ciklusa nalaze se u nastavku za svaku vrstu opreme za grijanje: Plinski sustav s prisilnim zrakom standardne učinkovitosti = 5 CPH; Plinski sustav s prisilnim zrakom visoke učinkovitosti = 3 CPH; Ulje s prisilnim zrakom = 5 CPH; Električni sustav s prisilnim zrakom = 9 CPH.
378	EM Heat CPH (Brzina ciklusa grijanja Hitno grijanje)	1-12 CPH	Ovaj ISU se prikazuje samo kada je konfigurirano hitno grijanje (Emergency Heat) i ISU 253: Upravljanje Aux/E terminalom (Aux/E Terminal Control) je postavljeno za neovisno upravljanje pomoćnim i hitnim grijanjem. Preporučene postavke brzine ciklusa nalaze se u nastavku za svaku vrstu opreme za grijanje: Plinski sustav s prisilnim zrakom standardne učinkovitosti = 5 CPH; Plinski sustav s prisilnim zrakom visoke učinkovitosti = 3 CPH; Ulje s prisilnim zrakom = 5 CPH; Električni sustav s prisilnim zrakom = 9 CPH.
387	Zaštita kompresora (Compressor Protection)	Isključeno (Off), 1-5 minuta	Termostat ima ugrađenu zaštitu kompresora (minimalni timer isključivanja) koji sprječava prerano ponovno pokretanje kompresora nakon isključivanja. Minimalni timer isključivanja aktivira se nakon što se kompresor isključi. Ako postoji poziv tijekom minimalnog timera isključivanja, termostat prikazuje "Čekaj (Wait)" na zaslonu. Ovaj ISU se prikazuje ako je ISU 220 postavljen na najmanje 1 fazu.
390	Vrijeme rada vanjskog ventilatora u načinu hlađenja (Ext Fan Run Time in Cool)	Isključeno (Off), 30, 60, 90 sekundi 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 minuta	Nakon što poziv za hlađenje završi, termostat drži ventilator uključenim odabrano vrijeme radi povećane učinkovitosti. To može ponovno unijeti vlagu u stambeni prostor. Ovaj ISU se prikazuje ako je ISU 220 postavljen na najmanje 1 fazu.

Tablica 4.

#ISU	ISU naziv	ISU opcije (zadane vrijednosti podebljane)	Napomene
391	Vrijeme rada vanjskog ventilatora u načinu grijanja (Ext Fan Run Time in Heat)	Isključeno (Off), 30, 60, 90 sekundi 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 minuta	Nakon što poziv za grijanje završi, termostat drži ventilator uključenim odabrano vrijeme radi povećane učinkovitosti. Ovaj ISU se prikazuje ako je ISU 230 postavljen na Upravljanje ventilatorom termostatom (Thermostat Controls Fan).
425	Adaptivni oporavak (Adaptive Recovery)	Uključeno (On), Isključeno (Off)	Adaptivni inteligentni oporavak (AIR) je postavka udobnosti. Oprema za grijanje ili hlađenje uključit će se ranije, osiguravajući da unutarnja temperatura odgovara zadanoj vrijednosti u zakazano vrijeme.
429	Maksimalna temperatura hlađenja (Max Cool Temperature)	od minimalne temperature hlađenja (Min. Coal Temp.) do 99°F ili do 37.0°C (90°F ili 32°C)	Korisnik ne može postaviti temperaturu hlađenja iznad ove razine.
430	Minimalna temperatura hlađenja (Min Cool Temperature)	od 50°F ili 10.0°C do maksimalne temperature hlađenja (Max. Cool Temp.) (50°F ili 10°C)	Korisnik ne može postaviti temperaturu hlađenja ispod ove razine.
431	Maksimalna temperatura grijanja (Max Heat Temperature)	od minimalne temperature grijanja (Min. Heat Temp.) do 90°F ili do 32.0°C (90°F ili 32°C)	Korisnik ne može postaviti temperaturu grijanja iznad ove razine.
432	Minimalna temperatura grijanja (Min Heat Temperature)	od 40°F ili 4.4°C do maksimalne temperature grijanja (Max. Heat Temp.) (50°F ili 10°C)	Korisnik ne može postaviti temperaturu grijanja ispod ove razine.
435	Zaključavanje zaslona (Lock Screen)	Nema (None), Djelomično (Partial), Potpuno (Full)	Otključano (Unlocked): Korisnik ima pristup svim postavkama termostata. Djelomično zaključano (Partially Locked): Korisnik može mijenjati samo postavke temperature. Potpuno zaključano (Fully Locked): Korisnik ne može mijenjati nijednu postavku, zaslon će biti zaključan zadanom tvorničkom šifrom i ne može se mijenjati. Ova šifra se prikazuje nakratko, kada ćete zaključati zaslon termostata. Molimo zabilježite šifru na sigurno mjesto za buduću upotrebu.
500	Unutarnji senzor (Indoor Sensor)	Da (Yes), Ne (No)	Postavite ovaj ISU kada želite spojiti udaljeni unutarnji senzor na "S" terminale na UWP - pogledajte "Ožičenje (Wiring)". Ovaj ISU se prikazuje samo ako je ISU 130 postavljen na Nema konfiguriranog žičanog vanjskog senzora (NO wired outdoor sensor configured).
515	Vrsta senzora (Sensor type)	10k, 20k	Odaberite vrstu otpora žičanog unutarnjeg senzora. Ovaj ISU se prikazuje samo kada je konfiguriran unutarnji senzor - ISU 500.
520	Upravljanje temperaturom (Temperature Control)	Termostat (Thermostat), Žičano (Wired), Prosječno (Average)	Ovaj ISU se prikazuje samo kada je konfiguriran unutarnji senzor - ISU 500. Možete odabrati koji izvor temperature želite koristiti ili možete zatražiti od termostata da koristi i termostat i udaljene senzore za veću točnost mjerenja.
702	Filtri za zrak (Air Filters)	0 - 2	Ovaj ISU se odnosi na broj filtara za zrak u sustavu.
711	Podsjetnik za filtar zraka 1 (Air Filter 1 Reminder)	Isključeno (Off) 10, 20, 30, 45, 60, 90, 120, 150 Dana rada (Run Time Days) 30, 45, 60, 75 Dana (Days) 3, 4, 5, 6, 9, 12, 15 Mjeseci (Months)	Odaberite podsjetnik na temelju kalendara ili vremena rada opreme.
712	Podsjetnik za filtar zraka 2 (Air Filter 2 Reminder)	Isključeno (Off) 10, 20, 30, 45, 60, 90, 120, 150 Dana rada (Run Time Days) 30, 45, 60, 75 Dana (Days) 3, 4, 5, 6, 9, 12, 15 Mjeseci (Months)	Odaberite podsjetnik na temelju kalendara ili vremena rada opreme.
810	Podsjetnik za ovlaživač (Hum Pad Reminder)	Isključeno (Off) 6, 12 Kalendarskih mjeseci (Calendar Months)
921	Podsjetnik za filtar odvlaživača (Dehum Filter Reminder)	Isključeno (Off) 30, 60 Kalendarskih dana (Calendar Days) 3 - 12 Kalendarskih mjeseci (Calendar Months) (u koracima od 1 mjeseca)

Tablica 5.

#ISU	ISU Name (Naziv ISU)	ISU Options (defaults in bold) (ISU opcije (zadane vrijednosti podebljane))	Notes (Napomene)
1000	Vent Type (Vrsta ventilacije)	None (Nijedna), ERV/HRV, Passive (Pasivna), Fresh Air Damper (Zaklopka za svježi zrak)	None (Nijedna): Termostat ne kontrolira ventilaciju. ERV/HRV: Termostat kontrolira ventilator za povrat energije ili ventilator za povrat topline za ventilaciju. Passive (Fan Only) (Pasivna (Samo ventilator)): Termostat uključuje ventilator za ventilaciju. Kada je postavljeno na pasivni ventilator, termostat ne kontrolira zaklopku ili ventilator. Postavka pasivne ventilacije/pasivnog ventilatora pokreće samo unutarnji ventilator. Ova postavka ne otvara zaklopku niti pokreće ventilator. Da biste koristili ovu postavku za ventilaciju, kuća bi trebala biti postavljena s cijevi izvana u povratni kanal koja je ili trajno otvorena ili ima zaklopku koja se automatski otvara kad god je ventilator uključen. Napomena: Neki modeli nude samo postavku pasivnog ventilatora.
1005	Vent Method (Metoda ventilacije)	ASHRAE 2010, ASHRAE 2013, Percent On Time (Postotak vremena uključenosti)	Napomena: Opcije ovog ISU-a mogu se razlikovati ovisno o modelu termostata.
1006	Vent Fan Control (Kontrola ventilatora ventilacije)	Thermostat (Termostat), Equipment (Oprema)	Thermostat (Termostat): Termostat uključuje ventilaciju i ventilator kada je potrebna ventilacija. Equipment (Oprema): Ventilacijska oprema kontrolira ventilator.
1007	Bedrooms (Spavaće sobe)	1-6 (2)	Ovaj ISU se prikazuje samo kada je ISU 1005 Ventilation Method (Metoda ventilacije) postavljen na ASHRAE 2010 ili 2013.
1008	Home Size (Veličina kuće)	1000 - 5000 Sq. Ft. (1000 Sq. Ft.)	Ovaj ISU se prikazuje samo kada je ISU 1005 Ventilation Method (Metoda ventilacije) postavljen na ASHRAE 2010 ili 2013.
1009	Vent Rate (Brzina ventilacije)	30 - 350 CFM (u koracima od 5 CFM) (150 CFM)	Ovaj ISU se prikazuje samo kada je ISU 1005 Ventilation Method (Metoda ventilacije) postavljen na ASHRAE 2010 ili 2013.
1011	Vent Percent On Time (Postotak vremena uključenosti ventilacije)	10% - 100% (30%)	Termostat upravlja ventilacijskom opremom na temelju postotka unesenog u instalacijskom postavljanju (ISU 1012). Na primjer, ako je Percent on Time (Postotak vremena uključenosti) postavljen na 50%, ventilacijska oprema će raditi u nasumičnim vremenima tijekom 1 sata dok ne dosegne 50% vremena rada (otprilike 30 minuta). Ovaj ISU se prikazuje samo ako je ISU 1005 postavljen na Percent On Time (Postotak vremena uključenosti).
1012	Vent Priority (Prioritet ventilacije)	Lockouts (Blokade), ASHRAE	Lockouts are Priority (Blokade su prioritet): Termostat daje prioritet blokadama u odnosu na ASHRAE standard ventilacije. Termostat neće pokretati ventilaciju tijekom sljedećih uvjeta blokade (ako su konfigurirani), osim ako ručno ne pozovete ventilaciju: Lockout Ventilation during Outdoor Conditions (Blokada ventilacije tijekom vanjskih uvjeta) (ISU 1013, 1014 i 1015). Lockout Ventilation during "Sleep" (Spavanje) program periods (Blokada ventilacije tijekom razdoblja programa "Spavanje"). Napomena: Ovu opciju postavlja korisnik na zaslonu Ventilation (Ventilacija) u izborniku. ASHRAE is Priority: (ASHRAE je prioritet): ASHRAE zahtijeva dodatnu ventilaciju nakon dugog ciklusa isključivanja. Termostat ispunjava ASHRAE standard ventilacije pokretanjem dodatne ventilacije kada su vanjski uvjeti povoljni. Ako se ASHRAE ne može ispuniti kada su vanjski uvjeti povoljni, termostat će poništiti vanjske blokade i pokrenuti ventilaciju. Kada koristite ovu opciju, preporučuje se da povećate brzinu (CFM) ventilacijske opreme kako biste ispunili ASHRAE standard ventilacije u kraćem vremenu rada. Mogućnost blokade ventilacije tijekom "Sleep" (Spavanje) nije opcija kada odaberete ASHRAE is Priority (ASHRAE je prioritet).
1013	Low Outdoor Temp Vent Lockout (Blokada ventilacije pri niskoj vanjskoj temperaturi)	Off (Isključeno), -20°F to -40°F (u koracima od 5°F) ili -28.0°C to -4.0°C (u koracima od 2.0°C)	ISU 130 mora biti postavljen na Wired (Žičano) ili Internet. Ovaj ISU se prikazuje samo kada je ISU 1000 Ventilation Type (Vrsta ventilacije) postavljen na ERV/HRV ili Fresh Air Damper (Zaklopka za svježi zrak).
1014	High Outdoor Temp Vent Lockout (Blokada ventilacije pri visokoj vanjskoj temperaturi)	Off (Isključeno), 80°F to 110°F (u koracima od 5°F) ili 26°C to 44°C (u koracima od 2°C)	ISU 130 mora biti postavljen na Wired (Žičano) ili Internet. Ovaj ISU se prikazuje samo kada je ISU 1000 Ventilation Type (Vrsta ventilacije) postavljen na ERV/HRV ili Fresh Air Damper (Zaklopka za svježi zrak).
1015	High Outdoor Dewpoint Vent (Ventilacija pri visokoj vanjskoj točki rosišta)	Off (Isključeno), 65°F to 85°F (u koracima od 5°F) ili 18°C to 30°C (u koracima od 2°C)	ISU 130 mora biti postavljen na Internet. Ovaj ISU se prikazuje samo ako je ISU 1000 Ventilation Type (Vrsta ventilacije) postavljen na ERW/HRV ili Fresh Air Damper (Zaklopka za svježi zrak).

Tablica 6.

#ISU	ISU Name (Naziv ISU)	ISU Options (defaults in bold) (ISU opcije (zadane vrijednosti podebljane))	Notes (Napomene)
1017	Vent Core Reminder (Podsjetnik za jezgru ventilacije)	Off (Isključeno), 3, 6, 9, 12 months (mjeseci)	Ovaj ISU se prikazuje samo ako je ISU 1000 postavljen na ERV/HRV.
1018	Vent Filter Reminder (Podsjetnik za filtar ventilacije)	Off (Isključeno), 3, 6, 9, 12 months (mjeseci)
1100	UV Devices (UV uređaji)	0 - 2	Neki sustavi mogu imati dva UV uređaja, jedan za A-Coil i drugi za obradu zraka. Podsjetnik za zamjenu može se postaviti za svaki zasebno.
1105	UV Bulb 1 Reminder (Podsjetnik za UV žarulju 1)	Off (Isključeno), 6, 12, 24 months (mjeseci)
1106	UV Bulb 2 Reminder (Podsjetnik za UV žarulju 2)	Off (Isključeno), 6, 12, 24 months (mjeseci)
1401	Idle Brightness (Svjetlina u stanju mirovanja)	0 = Off (0 = Isključeno), 0 - 5	Podesite svjetlinu neaktivnog pozadinskog osvjetljenja (zaslon u stanju mirovanja) od zadane 0 (pozadinsko osvjetljenje isključeno) do 5 (maksimalna svjetlina).
1410	Clock Format (Format sata)	12 hour (12 sati), 24 hour (24 sata)
1415	Daylight Saving (Ljetno računanje vremena)	On (Uključeno), Off (Isključeno)	Postavite na Off (Isključeno) u područjima koja ne slijede ljetno računanje vremena.
1420	Temp Offset (Temperaturni pomak)	Off (Isključeno), -3°F to 3°F (u koracima od 1°F) ili -1.5°C to 1.5°C (u koracima od 0.5°C)	0°F - Nema razlike u prikazanoj temperaturi i stvarnoj sobnoj temperaturi. Termostat može prikazati do 3°F (1.5°C) niže ili više od stvarne izmjerene temperature.

Izvođenje sistemskog testa

Možete testirati postavke sustava u ADVANCED MENU (NAPREDNI IZBORNIK) pod opcijom SYSTEM TEST (SISTEMSKI TEST).

1. Pritisnite i držite Menu (Izbornik) na termostatu Lyric 5 sekundi da biste pristupili opcijama ADVANCED MENU (NAPREDNI IZBORNIK).
2. Dodirnite ili da biste otišli na SYSTEM TEST (SISTEMSKI TEST).

3. Dodirnite Select (Odaberi) ili dodirnite tekstualno područje.
4. Dodirnite ili da biste odabrali vrstu sistemskog testa. Dodirnite Select (Odaberi) ili dodirnite tekstualno područje.
5. Za test grijanja i test hlađenja, koristite ili da biste aktivirali svaku fazu opreme. Za test ventilatora, koristite ili da biste uključili i isključili ventilator.


NAPOMENA: Sat se koristi kao mjerač vremena dok faze rade. Indikatori Heat On (Grijanje uključeno) i Cool On (Hlađenje uključeno) prikazuju se kada je sistemski test u tijeku.

Pregled statusa opreme

1. Možete vidjeti status opreme koju kontrolira termostat u Menu (Izbornik) pod opcijom EQMT STATUS (STATUS OPREME).
   Dodirnite Menu (Izbornik) na svom termostatu.
2. Dodirnite ili da biste otišli na EQMT STATUS (STATUS OPREME).
   Dodirnite Select (Odaberi) ili dodirnite tekstualno područje.

3. Dodirnite ili da biste vidjeli statuse sve opreme koju termostat kontrolira. Ovisno o tome koju značajku termostat podržava ili kako je instaliran, zaslon Equipment Status (Status opreme) izvješćuje podatke za sljedeće sustave:

• Grijanje i hlađenje
• Ventilator
• Ventilacija (dostupna samo na određenim modelima)


Rješavanje problema

Zaslon je prazan

• Provjerite prekidač i resetirajte ga ako je potrebno.
• Provjerite je li prekidač napajanja na sustavu grijanja i hlađenja uključen.
• Provjerite jesu li vrata peći sigurno zatvorena.

Zaslon je teško čitljiv

• Promijenite svjetlinu zaslona u Menu (Izbornik) termostata. Povećajte intenzitet svjetline za neaktivno pozadinsko osvjetljenje zaslona termostata (maks. je razina 5).

Sustav grijanja ili hlađenja ne reagira

• Dodirnite Mode (Način rada) da biste postavili sustav na Heat (Grijanje). Provjerite je li temperatura postavljena više od unutarnje temperature.
• Dodirnite Mode (Način rada) da biste postavili sustav na Cool (Hlađenje). Provjerite je li temperatura postavljena niže od unutarnje temperature.
• Provjerite prekidač i resetirajte ga ako je potrebno.
• Provjerite je li prekidač napajanja na sustavu grijanja i hlađenja uključen.
• Provjerite jesu li vrata peći sigurno zatvorena.

Upozorenja i podsjetnici

Upozorenja i podsjetnici prikazuju se putem simbola upozorenja i broja upozorenja u području sata na početnom zaslonu. Više informacija o aktivnim upozorenjima, odgodi ili odbacivanju nekritičnih upozorenja možete pročitati u Menu/Alerts (Izbornik/Upozorenja).

Broj	Upozorenje/Podsjetnik	Definicija
164	Toplinska pumpa treba servis	Toplinska pumpa treba servis. Obratite se prodavaču da dijagnosticira i servisira toplinsku pumpu.
168	Pogreška Wi-Fi radija	Bežični modul ne radi. Bežične značajke nisu dostupne. Obratite se prodavaču da zamijeni termostat.
170	Pogreška interne memorije	Memorija termostata naišla je na pogrešku. Obratite se prodavaču za pomoć.
171	Postavite datum i vrijeme	Postavite datum i vrijeme na svom termostatu. Datum i vrijeme potrebni su za rad određenih značajki, poput rasporeda programa.
173	Pogreška senzora temperature termostata	Senzor termostata naišao je na pogrešku. Obratite se prodavaču da zamijeni termostat.
175	Nastavljeno napajanje izmjeničnom strujom	Nastavljeno napajanje termostata izmjeničnom strujom nakon gubitka napajanja.
177	Pogreška senzora unutarnje temperature	Žičani senzor unutarnje temperature nije spojen ili postoji kratki spoj u ožičenju. Obratite se prodavaču za pomoć.
178	Pogreška senzora vanjske temperature	Žičani senzor vanjske temperature nije spojen ili postoji kratki spoj u ožičenju. Obratite se prodavaču za pomoć.
181	Zamijenite filtar zraka (1)	Zamijenite filtar zraka (1). Resetirajte mjerač vremena dodirivanjem gumba "dismiss" (odbaci) na zaslonu termostata nakon što ga zamijenite.
182	Zamijenite filtar zraka (2)	Zamijenite filtar zraka (2). Resetirajte mjerač vremena dodirivanjem gumba "dismiss" (odbaci) na zaslonu termostata nakon što ga zamijenite.
183	Očistite spremnik ovlaživača i zamijenite filtar za vodu	Očistite spremnik ovlaživača i zamijenite filtar za vodu ili se obratite prodavaču da to učini umjesto vas. Resetirajte mjerač vremena dodirivanjem gumba "dismiss" (odbaci) na zaslonu termostata nakon što ga zamijenite.
184	Zamijenite jastučić ovlaživača	Zamijenite jastučić ovlaživača. Resetirajte mjerač vremena dodirivanjem gumba "dismiss" (odbaci) na zaslonu termostata nakon što ga zamijenite.
185	Zamijenite filtar odvlaživača	Zamijenite filtar odvlaživača. Resetirajte mjerač vremena dodirivanjem gumba "dismiss" (odbaci) na zaslonu termostata nakon što ga zamijenite.
186	Očistite jezgru ventilatora	Očistite jezgru ventilatora. Resetirajte mjerač vremena dodirivanjem gumba "dismiss" (odbaci) na zaslonu termostata nakon što ga zamijenite.
187	Očistite ili zamijenite filtar ventilatora	Očistite ili zamijenite filtar ventilatora. Resetirajte mjerač vremena dodirivanjem gumba "dismiss" (odbaci) na zaslonu termostata nakon što ga zamijenite.
188	Zamijenite UV žarulju (1)	Zamijenite UV žarulju (1). Resetirajte mjerač vremena dodirivanjem gumba "dismiss" (odbaci) na zaslonu termostata nakon što ga zamijenite.
189	Zamijenite UV žarulju (2)	Zamijenite UV žarulju (2). Resetirajte mjerač vremena dodirivanjem gumba "dismiss" (odbaci) na zaslonu termostata nakon što ga zamijenite.
210	Registrirajte se online za vanjsku temperaturu	Potrebna je online registracija za primanje vanjske temperature s interneta. Vanjska temperatura potrebna je za vaše trenutne postavke sustava. Preuzmite aplikaciju Lyric da biste registrirali svoj termostat.
388	Registrirajte se online za daljinski pristup i vanjsku temperaturu	Potrebna je online registracija za daljinski pristup i vanjsku temperaturu. Preuzmite aplikaciju Lyric da biste registrirali svoj termostat.
399	Nema interneta	Veza s internetom je izgubljena. Provjerite mrežne postavke.
400	Nema Wi-Fi signala	Wi-Fi signal je izgubljen. Pričekajte da se termostat ponovno spoji ili odaberite novu Wi-Fi mrežu. Slijedite korake u aplikaciji Lyric
508	Wi-Fi nije konfiguriran	Preuzmite aplikaciju Lyric i slijedite korake za spajanje termostata na svoju Wi-Fi mrežu.

OPASNOST OD STRUJNOG UDARA
Može uzrokovati strujni udar ili oštećenje opreme. Isključite napajanje prije početka instalacije.

OPASNOST OD OŠTEĆENJA OPREME
Zaštita kompresora je zaobiđena tijekom testiranja. Kako biste spriječili oštećenje opreme, izbjegavajte brzo uključivanje i isključivanje kompresora.

OBAVIJEST O ŽIVI
Ako ovaj proizvod zamjenjuje upravljački uređaj koji sadrži živu u zatvorenoj cijevi, nemojte stari upravljački uređaj bacati u smeće. Obratite se lokalnom tijelu za gospodarenje otpadom za upute o recikliranju i pravilnom odlaganju.

Specifikacije

Rasponi temperature
Grijanje: 4,5°C do 32,0°C (40°F do 90°F)
Hlađenje: 10,0°C do 37,0°C (50°F do 99°F)

Radna temperatura okoline
2,8°C do 38,9°C (37°F do 102°F)

Temperatura tijekom transporta
-28,9°C do 48,9°C (-20°F do 120°F)

Radna relativna vlažnost
5% do 90% (bez kondenzacije)

Fizičke dimenzije u inčima (mm) (V x Š x D)
Lyric T6 PRO Wi-Fi Thermostat (TH6320WF2003):
4-5/64 x 4-5/64 x 1-1/16 (104 x 104 x 27)
Lyric T6 PRO Wi-Fi Thermostat (TH6220WF2006):
4-5/64 x 4-5/64 x 1-1/16 (104 x 104 x 27)
UWP Mounting System (THP2600A1009):
2-9/32 x 2-13/64 x 2-43/64 (58 x 56 x 10)
Standard Installation Adapter (THP2400A1076):
3-29/32 x 3-57/64 x 21/32 (99 x 99 x 17)
Decorative Cover Plate – Small (THP2400A1050):
4-49/64 x 4-49/64 x 11/32 (121 x 121 x 9)
Decorative Cover Plate – Large (THP2400A1068):
6-7/64 x 6-7/64 x 9/32 (155 x 155 x 7)

Električne vrijednosti

Terminal	Napon (50/60Hz)	Radna struja
W Grijanje (Powerpile)	20-30 Vac 750 mV DC	0,02-1,0 A 100 mA DC
W2 (Aux) Grijanje	20-30 Vac	0,02-1,0 A
E Hitno grijanje	20-30 Vac	0,02-0,5 A
Y Kompresor Faza 1	20-30 Vac	0,02-1,0 A
Y2 Kompresor Faza 2	20-30 Vac	0,02-1,0 A
G Ventilator	20-30 Vac	0,02-0,5 A
O/B Promjena	20-30 Vac	0,02-0,5 A
L/A Ulaz	20-30 Vac	0,02-0,5 A
U Univerzalno	20-30 Vac	0,02-0,5 A

Potrošnja energije
Pozadinsko osvjetljenje uključeno: 1,48VA
Pozadinsko osvjetljenje isključeno: 0,88VA

Regulatorne informacije

FCC PROPISI
§ 15.19 (a)(3)
Ovaj uređaj je u skladu s dijelom 15 FCC pravila.
Rad podliježe sljedećim dvama uvjetima:

1. Ovaj uređaj ne smije uzrokovati štetne smetnje i
2. Ovaj uređaj mora prihvatiti sve primljene smetnje, uključujući smetnje koje mogu uzrokovati neželjeni rad.

IC PROPISI
RSS-GEN
Ovaj je uređaj sukladan RSS standardima izuzetim od licence Industry Canada.

Rad podliježe sljedećim dvama uvjetima:

1. Ovaj uređaj ne smije uzrokovati smetnje; i
2. Ovaj uređaj mora prihvatiti sve smetnje, uključujući smetnje koje mogu uzrokovati neželjeni rad uređaja.

FCC upozorenje (dio 15.21) (samo za SAD)
Izmjene ili preinake koje nije izričito odobrila strana odgovorna za usklađenost mogu poništiti ovlast korisnika za upravljanje opremom.

5-godišnje ograničeno jamstvo

Za informacije o jamstvu posjetite http://customer.honeywell.com

Sustavi za automatizaciju i upravljanje
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® Registrirani zaštitni znak u SAD-u.
© 2016 Honeywell International Inc.
33-00153—07 M.S. Rev. 08-16
Tiskano u SAD-u.

Reference

• Honeywell Customer Portal (Honeywell korisnički portal)

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Honeywell Lyric T6 Pro Wi-Fi Priručnik za programabilni termostat

Dostupni jezici
