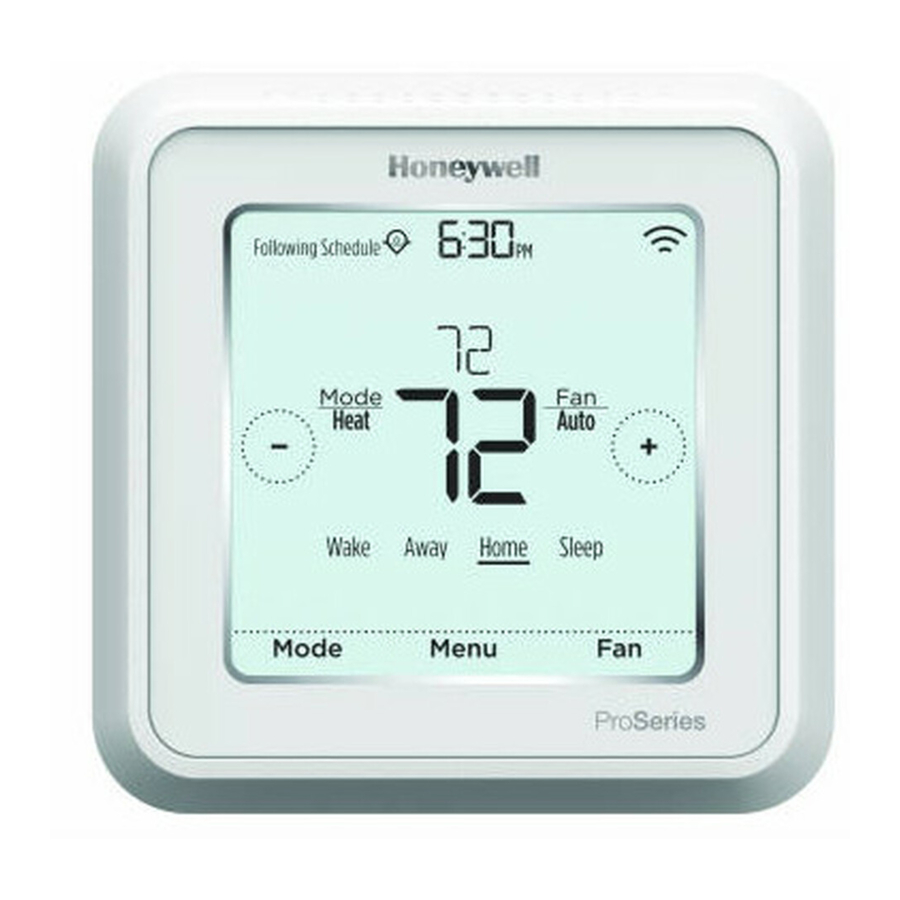

Εγχειρίδιο Προγραμματιζόμενου Θερμοστάτη Wi-Fi Honeywell Lyric T6 Pro

Η συσκευασία περιλαμβάνει

• Θερμοστάτης Lyric T6 PRO Wi-Fi
• Σύστημα Στήριξης UWP
• Προσαρμογέας Τυπικής Εγκατάστασης Honeywell (προσαρμογέας J-box)
• Διακοσμητική Πλάκα Καλύμματος Honeywell – Μικρή; μέγεθος 4-49/64 ίντσες = 121 χιλ.
• Βίδες και άγκυρες
• Οδηγός Επαγγελματικής Εγκατάστασης
• Οδηγός Γρήγορης Εκκίνησης

Συμβατότητα

• Συμβατό με τα περισσότερα συστήματα θέρμανσης, ψύξης και αντλιών θερμότητας
• Απαιτείται: Τροφοδοσία 24 VAC ("C" καλώδιο)
• Δεν λειτουργεί με ηλεκτρική θέρμανση βάσης (120-240V)
• Δεν λειτουργεί με συστήματα χιλιοβολτ
• Smartphone ή tablet Android ή iOS

Υποστήριξη πελατών

WEB customer.honeywell.com

ΤΗΛΕΦΩΝΟ 1-800-633-3991

Εγκατάσταση Συστήματος Στήριξης UWP

1. Ανοίξτε τη συσκευασία για να βρείτε το UWP. Δείτε την Εικόνα 1.

2. Τοποθετήστε το UWP στον τοίχο. Ελέγξτε την ευθυγράμμιση και σημειώστε τις θέσεις των οπών. Δείτε την Εικόνα 2.
   Τρυπήστε οπές στις σημειωμένες θέσεις και, στη συνέχεια, χτυπήστε ελαφρά τις παρεχόμενες άγκυρες τοίχου στον τοίχο χρησιμοποιώντας ένα σφυρί.
   ‒ Τρυπήστε οπές 7/32" για γυψοσανίδα.

3. Τραβήξτε την πόρτα ανοιχτή και εισάγετε τα καλώδια μέσω της οπής καλωδίωσης του UWP. Δείτε την Εικόνα 3.

4. Τοποθετήστε το UWP πάνω από τις άγκυρες τοίχου. Εισάγετε και σφίξτε τις βίδες στήριξης που παρέχονται με το UWP. Μην τις σφίξετε υπερβολικά. Σφίξτε μέχρι οι βίδες UWP #8 1-1/2" που παρέχονται 3x να μην κινούνται πλέον. Κλείστε την πόρτα. Δείτε την Εικόνα 4.

   Χρησιμοποιήστε 3x παρεχόμενες βίδες #8 1-1/2"

Προαιρετική Εγκατάσταση Διακοσμητικής Πλάκας Καλύμματος

Χρησιμοποιήστε την Προαιρετική Πλάκα Καλύμματος όταν:

• Τοποθετείτε τον θερμοστάτη σε ένα ηλεκτρικό κουτί διακλάδωσης
• Ή όταν χρειάζεται να καλύψετε το κενό βαφής από τον παλιό θερμοστάτη.

5. Διαχωρίστε τον Προσαρμογέα Κουτιού Διακλάδωσης από την Πλάκα Καλύμματος. Δείτε την Εικόνα 5.

6. Τοποθετήστε τον Προσαρμογέα Κουτιού Διακλάδωσης στον τοίχο ή σε ένα ηλεκτρικό κουτί χρησιμοποιώντας οποιαδήποτε από τις οκτώ οπές βιδών. Εισάγετε και σφίξτε τις βίδες στήριξης που παρέχονται με το Κιτ Πλάκας Καλύμματος. Μην τις σφίξετε υπερβολικά. Βεβαιωθείτε ότι η Πλάκα Προσαρμογέα είναι ευθυγραμμισμένη. Δείτε την Εικόνα 6.

7. Συνδέστε το UWP κρεμώντας το στο επάνω άγκιστρο του Προσαρμογέα Κουτιού Διακλάδωσης και, στη συνέχεια, κουμπώνοντας το κάτω μέρος του UWP στη θέση του. Δείτε την Εικόνα 7.

8. Κουμπώστε την Πλάκα Καλύμματος στον Προσαρμογέα Κουτιού Διακλάδωσης. Δείτε την Εικόνα 8.


Καλωδίωση UWP

Πιέστε προς τα κάτω τις γλωττίδες για να τοποθετήσετε τα καλώδια στις εσωτερικές οπές των αντίστοιχων ακροδεκτών τους στο UWP (ένα καλώδιο ανά ακροδέκτη) μέχρι να στερεωθούν καλά στη θέση τους. Τραβήξτε απαλά τα καλώδια για να βεβαιωθείτε ότι είναι ασφαλισμένα. Εάν χρειαστεί να απελευθερώσετε ξανά τα καλώδια, πιέστε προς τα κάτω τις γλωττίδες των ακροδεκτών στις πλευρές του UWP.

Αυτή η καλωδίωση είναι απλώς ένα παράδειγμα, η δική σας μπορεί να διαφέρει.

Ονομασίες ακροδεκτών

Συμβατικά Συστήματα		Συστήματα αντλίας θερμότητας
Ακροδέκτης	Περιγραφή	Ακροδέκτης	Περιγραφή
S/S	Καθολική είσοδος για ενσύρματο εσωτερικό, εξωτερικό αισθητήρα	S/S	Καθολική είσοδος για ενσύρματο εσωτερικό, εξωτερικό αισθητήρα
Y	Στάδιο 1 Συμπιεστή	Y	Στάδιο 1 Συμπιεστή
Y2	Στάδιο 2 Συμπιεστή	Y2	Στάδιο 2 Συμπιεστή
G	Ρελέ Ανεμιστήρα	G	Ρελέ Ανεμιστήρα
C	Κοινό καλώδιο 24VAC από τη δευτερεύουσα πλευρά του μετασχηματιστή ψύξης (εάν υπάρχουν 2 μετασχηματιστές)	C	Κοινό καλώδιο 24VAC από τη δευτερεύουσα πλευρά του μετασχηματιστή ψύξης
K*	Συνδέστε στο K στη Μονάδα Εξοικονόμησης Καλωδίων	K*	Συνδέστε στο K στη Μονάδα Εξοικονόμησης Καλωδίων
U/U**	Καθολικό ρελέ για εξαερισμό	U/U**	Καθολικό ρελέ για εξαερισμό
A		L/A	Συνδέστε στην οθόνη συμπιεστή
W	Στάδιο 1 Θέρμανσης	O/B	Βαλβίδα αλλαγής για αντλίες θερμότητας
W2	Στάδιο 2 Θέρμανσης	Aux	Εφεδρική Θέρμανση
		E	Θέρμανση Έκτακτης Ανάγκης
R	Μετασχηματιστής θέρμανσης 24 VAC	R	Μετασχηματιστής θέρμανσης 24 VAC
Rc	Μετασχηματιστής ψύξης 24 VAC	Rc	Μετασχηματιστής ψύξης 24 VAC

* Η Μονάδα Εξοικονόμησης Καλωδίων THP9045A1023 χρησιμοποιείται σε συστήματα θέρμανσης/ψύξης όταν έχετε μόνο τέσσερα καλώδια στον θερμοστάτη και χρειάζεστε ένα πέμπτο καλώδιο για ένα κοινό καλώδιο. Χρησιμοποιήστε τον ακροδέκτη K αντί για τους ακροδέκτες Y και G σε συμβατικά συστήματα ή συστήματα αντλίας θερμότητας για να παρέχετε έλεγχο του ανεμιστήρα και του συμπιεστή μέσω ενός μόνο καλωδίου—το αχρησιμοποίητο καλώδιο γίνεται τότε το κοινό σας καλώδιο. Δείτε τις οδηγίες THP9045 για περισσότερες πληροφορίες.

** Ο εξαερισμός δεν είναι διαθέσιμος σε όλα τα μοντέλα. Όταν το ρυθμιστικό U βρίσκεται στην κάτω θέση (2 καλώδια), οι επαφές U είναι ένα ξηρό σετ επαφών. Εάν το σύστημα εξαερισμού σας απαιτεί 24 βολτ, μετακινήστε το ρυθμιστικό U στην επάνω θέση (1 καλώδιο). Ο κάτω ακροδέκτης U συνδέεται εσωτερικά στον ακροδέκτη Rc. Σε αυτήν την εφαρμογή, θα συνδέσετε ένα καλώδιο από τον αποσβεστήρα σας στον επάνω ακροδέκτη U και το άλλο στην κοινή πλευρά του μετασχηματιστή.

Ρύθμιση των Ρυθμιστικών Γλωττιδών

Ρυθμίστε τη Ρυθμιστική Γλωττίδα R, δείτε την Εικόνα 9.

• Χρησιμοποιήστε τον ενσωματωμένο βραχυκυκλωτήρα (Ρυθμιστική Γλωττίδα R) για να διαφοροποιήσετε μεταξύ συστημάτων με έναν ή δύο μετασχηματιστές.
• Εάν υπάρχει μόνο ένα καλώδιο R και είναι συνδεδεμένο στον ακροδέκτη R, Rc ή RH στον παλιό θερμοστάτη, ρυθμίστε το ρυθμιστικό στην επάνω θέση (1 καλώδιο).
• Εάν υπάρχει ένα καλώδιο συνδεδεμένο στον ακροδέκτη R και ένα καλώδιο συνδεδεμένο στον ακροδέκτη Rc, ρυθμίστε το ρυθμιστικό στην κάτω θέση (2 καλώδια).

Ρυθμίστε τη Ρυθμιστική Γλωττίδα U, δείτε την Εικόνα 10.

• Χρησιμοποιήστε τον ενσωματωμένο βραχυκυκλωτήρα (Ρυθμιστική Γλωττίδα U) του καθολικού ρελέ για να καλωδιώσετε τον εξαερισμό. Σημειώστε ότι ο εξαερισμός δεν υποστηρίζεται σε όλα τα μοντέλα.
• Όταν η Ρυθμιστική Γλωττίδα U βρίσκεται στην κάτω θέση (2 καλώδια), οι επαφές U είναι ένα ξηρό σετ επαφών.
• Εάν ο εξαεριστήρας τροφοδοτείται από τον μετασχηματιστή ψύξης, μετακινήστε τον διακόπτη βραχυκυκλωτήρα στην επάνω θέση (1 καλώδιο). Με αυτόν τον διακόπτη ρυθμισμένο σε 1 καλώδιο, ο κάτω ακροδέκτης U συνδέεται εσωτερικά στον ακροδέκτη Rc. Σε αυτήν την εφαρμογή, συνδέστε ένα καλώδιο από τον αποσβεστήρα εξαερισμού στον ακροδέκτη U και το άλλο στην κοινή πλευρά του μετασχηματιστή του συστήματος ψύξης.

Καλωδίωση

ΣΗΜΕΙΩΣΕΙΣ:

1. Οι διαθέσιμες διαμορφώσεις καλωδίωσης διαφέρουν ανάλογα με τα μοντέλα/τους αριθμούς προϊόντος.
2. Χρησιμοποιήστε καλώδιο θερμοστάτη 18 έως 22 gauge. Δεν απαιτείται θωρακισμένο καλώδιο.
3. Ρυθμίστε την καρτέλα ολίσθησης R στο UWP στην επάνω θέση (1 καλώδιο) για συστήματα 1 μετασχηματιστή ή στην κάτω θέση (2 καλώδια) για συστήματα 2 μετασχηματιστών. Δείτε "Ρύθμιση καρτελών ολίσθησης".
4. Ρυθμίστε την καρτέλα ολίσθησης U στην επάνω θέση (1 καλώδιο) για μη τροφοδοτούμενο αερισμό ή στην κάτω θέση (2 καλώδια) για τροφοδοτούμενο αερισμό. Δείτε "Ρύθμιση καρτελών ολίσθησης".

Συμβατικά συστήματα

Σύστημα 1H/1C (1 μετασχηματιστής)
R Τροφοδοσία
Rc [R+Rc συνδέονται με την καρτέλα ολίσθησης]
Y Επαφέας συμπιεστή
C Κοινό 24VAC
W Ρελέ θέρμανσης
G Ρελέ ανεμιστήρα

Σύστημα 1H/1C (2 μετασχηματιστές)
R Τροφοδοσία (μετασχηματιστής θέρμανσης)
Rc Τροφοδοσία (μετασχηματιστής ψύξης)
Y Επαφέας συμπιεστή
C Κοινό 24 VAC από μετασχηματιστή ψύξης
W Ρελέ θέρμανσης
G Ρελέ ανεμιστήρα

Σύστημα 2H/2C (1 μετασχηματιστής)
R Τροφοδοσία
Rc [R+Rc συνδέονται με την καρτέλα ολίσθησης]
Y Επαφέας συμπιεστή (στάδιο 1)
C Κοινό 24VAC
W Ρελέ θέρμανσης (στάδιο 1)
G Ρελέ ανεμιστήρα
W2 Ρελέ θέρμανσης (στάδιο 2)
Y2 Επαφέας συμπιεστή (στάδιο 2)

Πίνακας ρελέ ζεστού νερού
R Τροφοδοσία
Rc [R+Rc συνδέονται με την καρτέλα ολίσθησης]
W Ρελέ θέρμανσης
C Κοινό 24VAC

ΣΗΜΕΙΩΣΗ: Εάν ο πίνακας δεν παρέχει 24 volts AC στα R και C, ρυθμίστε το ρυθμιστικό στην κάτω θέση και συνδέστε έναν ξεχωριστό μετασχηματιστή στα Rc και C.

Σύστημα μόνο θέρμανσης με ανεμιστήρα
R Τροφοδοσία
Rc [R+Rc συνδέονται με την καρτέλα ολίσθησης]
C Κοινό 24VAC
W Ρελέ θέρμανσης
G Ρελέ ανεμιστήρα

Σύστημα μόνο ψύξης με ανεμιστήρα
R Τροφοδοσία
Rc [R+Rc συνδέονται με την καρτέλα ολίσθησης]
Y Επαφέας συμπιεστή
C Κοινό 24VAC
G Ρελέ ανεμιστήρα

Συστήματα αντλιών θερμότητας

Σύστημα αντλίας θερμότητας 1H/1C
R Τροφοδοσία
Rc [R+Rc συνδέονται με την καρτέλα ολίσθησης]
Y Επαφέας συμπιεστή
C Κοινό 24VAC
O/B Βαλβίδα αλλαγής κατεύθυνσης
G Ρελέ ανεμιστήρα

Σύστημα αντλίας θερμότητας 2H/1C
R Τροφοδοσία
Rc [R+Rc συνδέονται με την καρτέλα ολίσθησης]
Y Επαφέας συμπιεστή
C Κοινό 24VAC
O/B Βαλβίδα αλλαγής κατεύθυνσης
G Ρελέ ανεμιστήρα
Aux Βοηθητική θέρμανση
E Ρελέ θέρμανσης έκτακτης ανάγκης
L Είσοδος σφάλματος αντλίας θερμότητας

Σύστημα αντλίας θερμότητας 2H/2C
R Τροφοδοσία
Rc [R+Rc συνδέονται με την καρτέλα ολίσθησης]
Y Επαφέας συμπιεστή (στάδιο 1)
C Κοινό 24VAC
O/B Βαλβίδα αλλαγής κατεύθυνσης
G Ρελέ ανεμιστήρα
Y2 Επαφέας συμπιεστή (στάδιο 2)
L Είσοδος σφάλματος αντλίας θερμότητας

Σύστημα αντλίας θερμότητας 3H/2C
R Τροφοδοσία
Rc [R+Rc συνδέονται με την καρτέλα ολίσθησης]
Y Επαφέας συμπιεστή (στάδιο 1)
C Κοινό 24VAC
O/B Βαλβίδα αλλαγής κατεύθυνσης
G Ρελέ ανεμιστήρα
Aux Βοηθητική θέρμανση
E Ρελέ θέρμανσης έκτακτης ανάγκης
Y2 Επαφέας συμπιεστή (στάδιο 2)
L Είσοδος σφάλματος αντλίας θερμότητας

ΣΗΜΕΙΩΣΗ: Αυτή η εφαρμογή δεν υποστηρίζεται από όλα τα μοντέλα του θερμοστάτη.

Συστήματα εξαερισμού

ΣΗΜΕΙΩΣΗ: Ο εξαερισμός δεν είναι διαθέσιμος σε όλα τα μοντέλα.

Χρήση της καρτέλας ολίσθησης U

Συνδεδεμένο με τον αεριστήρα ολόκληρου του σπιτιού ERV/HRV με εσωτερική τροφοδοσία.

Συνδεδεμένο με αποσβεστήρα φρέσκου αέρα που τροφοδοτείται από μετασχηματιστή καυστήρα.

Τοποθέτηση θερμοστάτη

1. Σπρώξτε το επιπλέον καλώδιο πίσω στο άνοιγμα του τοίχου.

2. Κλείστε την πόρτα UWP. Θα πρέπει να παραμείνει κλειστή χωρίς να εξέχει.
3. Ευθυγραμμίστε το UWP με το θερμοστάτη και σπρώξτε απαλά μέχρι να κουμπώσει ο θερμοστάτης στη θέση του.
4. Εάν χρειαστεί, τραβήξτε απαλά για να αφαιρέσετε το θερμοστάτη από το UWP


Ρύθμιση εγκαταστάτη – χρήση του θερμοστάτη

Ρύθμιση χρησιμοποιώντας το θερμοστάτη

• Αφού ενεργοποιηθεί ο θερμοστάτης Lyric, αγγίξτε START SETUP (ΕΝΑΡΞΗ ΡΥΘΜΙΣΗΣ) στο θερμοστάτη. Θα ερωτηθείτε εάν θέλετε να εκτελέσετε τη ρύθμιση μέσω της εφαρμογής Lyric. Αγγίξτε No (Όχι).
• Αγγίξτε ή για εναλλαγή μεταξύ των επιλογών Installer Set Up (ISU) (Ρύθμιση εγκαταστάτη).
• Αγγίξτε Edit (Επεξεργασία) ή αγγίξτε την περιοχή κειμένου και, στη συνέχεια, αγγίξτε ή για να επεξεργαστείτε την προεπιλεγμένη επιλογή ρύθμισης.
• Αγγίξτε Done (Τέλος) ή αγγίξτε την περιοχή κειμένου για να επιβεβαιώσετε τη ρύθμιση ή πατήστε Cancel (Άκυρο).
• Αγγίξτε ή για να συνεχίσετε τη ρύθμιση μιας άλλης επιλογής ISU.

ΣΗΜΕΙΩΣΕΙΣ:

• Για να δείτε μια λίστα με όλες τις παραμέτρους ρύθμισης, μεταβείτε στο "Επιλογές ρύθμισης εγκαταστάτη (ISU) – μενού για προχωρημένους". Ο θερμοστάτης εμφανίζει το όνομα ISU και τον αριθμό ISU.
• Για να ολοκληρώσετε τη ρύθμιση και να αποθηκεύσετε τις ρυθμίσεις σας, μετακινηθείτε στην οθόνη Finish (Τέλος) στο τέλος της λίστας ISU.
• Αγγίξτε Select (Επιλογή) ή αγγίξτε την περιοχή κειμένου για να αποθηκεύσετε τις αλλαγές και να εξέλθετε ή αγγίξτε για να επιστρέψετε στην αρχική οθόνη ρύθμισης.

Προβολή ISU

Επεξεργασία ISU

Ρύθμιση εγκαταστάτη – χρήση της εφαρμογής Lyric

Ρύθμιση χρησιμοποιώντας την εφαρμογή Lyric

Κατεβάστε την εφαρμογή Lyric από το App Store ή το Google Play για να χρησιμοποιήσετε μια κρυφή λειτουργία εγκατάστασης PRO που θα σας επιτρέψει να διαμορφώσετε το θερμοστάτη και να προσκαλέσετε προσωπικά τον πελάτη σας να συνδεθεί στον εγκατεστημένο θερμοστάτη ταυτόχρονα.

Είσοδος στη λειτουργία εργολάβου

Για να εισέλθετε στη λειτουργία εργολάβου, πατήστε παρατεταμένα το λογότυπο Lyric για 5 δευτερόλεπτα. Στη συνέχεια, πατήστε Confirm (Επιβεβαίωση) για να ξεκινήσετε να χρησιμοποιείτε τη λειτουργία εργολάβου. Ακολουθήστε τα βήματα για να προσκαλέσετε προσωπικά τον πελάτη σας να συνδέσει την εφαρμογή Lyric.

Ρύθμιση εγκαταστάτη – μενού για προχωρημένους

Για να αποκτήσετε πρόσβαση στο μενού για προχωρημένους, πατήστε παρατεταμένα το κουμπί Menu (Μενού) για 5 δευτερόλεπτα. Αγγίξτε ή για να περιηγηθείτε στις επιλογές στο μενού για προχωρημένους.

Επιλογές μενού για προχωρημένους

Device Setup (Ρύθμιση συσκευής)
Χρησιμοποιείται για την πρόσβαση στη ρύθμιση ISU της συσκευής.

Screen Lock (Κλείδωμα οθόνης)
Η οθόνη αφής του θερμοστάτη μπορεί να ρυθμιστεί ώστε να κλειδώνει πλήρως ή μερικώς.

Rater View (Προβολή βαθμολογητή)
Ένα μέρος μόνο για ανάγνωση για να δείτε όλες τις ρυθμίσεις εξαερισμού.

System Test (Δοκιμή συστήματος)
Δοκιμάστε το σύστημα θέρμανσης και ψύξης.

Range Stop (Temperature) (Διακοπή εύρους (Θερμοκρασία))
Ορίστε τα ελάχιστα, τα μέγιστα, τα σημεία ρύθμισης θερμοκρασίας ψύξης και θέρμανσης.

Reset (Επαναφορά)
Αποκτήστε πρόσβαση σε όλες τις επιλογές επαναφοράς στο θερμοστάτη. Αυτό είναι το μόνο μέρος για να αποκτήσετε πρόσβαση στην επαναφορά εργοστασιακών ρυθμίσεων.

Βασικά χαρακτηριστικά

1. System status information (Πληροφορίες κατάστασης συστήματος)
   Cool On (Ψύξη ενεργοποιημένη), Heat On (Θέρμανση ενεργοποιημένη), Emergency Heat On (Θέρμανση έκτακτης ανάγκης ενεργοποιημένη), Recovery (Ανάκτηση) ή Auto Changeover On (Αυτόματη αλλαγή ενεργοποιημένη).
2. Time, ISU #, or Alert # (Ώρα, ISU # ή Alert #)
3. Connection status information (Πληροφορίες κατάστασης σύνδεσης)
   Κατάσταση σύνδεσης Wi-Fi: Connected (Συνδεδεμένο), Disconnected (Αποσυνδεδεμένο) ή Wi-Fi is Off (Το Wi-Fi είναι απενεργοποιημένο).
4. Schedule information (Πληροφορίες χρονοδιαγράμματος)
   Ακολουθώντας τον έλεγχο θερμοκρασίας βάσει χρόνου ή βάσει τοποθεσίας.
5. Messaging (Μηνύματα)
   Εμφανίζει επιλογές ρύθμισης συσκευής, επιλογές μενού, υπενθυμίσεις, παρακάμψεις χρονοδιαγράμματος.
6. Desired Temperature (Επιθυμητή θερμοκρασία)
   Εμφανίζει την τρέχουσα επιθυμητή ρύθμιση θερμοκρασίας.
7. Indoor Temperature (Εσωτερική θερμοκρασία)
   Εμφανίζει την τρέχουσα εσωτερική θερμοκρασία.
8. Schedule period (Περίοδος χρονοδιαγράμματος)
   Εμφανίζει την περίοδο χρονοδιαγράμματος: Wake/Away/Home/Sleep (Ξύπνημα/Εκτός/Σπίτι/Ύπνος).
9. Mode (Λειτουργία)
   Επιλέξτε τη λειτουργία συστήματος:
   Auto/Heat/Cool/Off/EM Heat (Emergency Heat) (Αυτόματο/Θέρμανση/Ψύξη/Απενεργοποίηση/Θέρμανση EM (Θέρμανση έκτακτης ανάγκης)).
10. Menu (Μενού)
    Αγγίξτε για να εμφανιστούν οι επιλογές. Ξεκινήστε εδώ για να ορίσετε ένα πρόγραμμα.
    Σημείωση: Παρατεταμένο πάτημα του κουμπιού Menu (Μενού) για 5 δευτερόλεπτα για πρόσβαση στις επιλογές Advanced Menu (Μενού για προχωρημένους).
11. Fan (Ανεμιστήρας)
    Επιλέξτε τη λειτουργία ανεμιστήρα Auto/On/Circulate (Αυτόματο/Ενεργοποίηση/Κυκλοφορία).

Η οθόνη θα ενεργοποιηθεί πατώντας την κεντρική περιοχή της εμφανιζόμενης θερμοκρασίας.
Η οθόνη θα παραμείνει αναμμένη για 45 δευτερόλεπτα. Η φωτεινότητα μπορεί να ρυθμιστεί στο Menu (Μενού).

Επιλογές εγκατάστασης εγκαταστάτη (ISU) – μενού για προχωρημένους

Σημείωση: Οι διαθέσιμες επιλογές ISU ενδέχεται να διαφέρουν ανάλογα με το μοντέλο του θερμοστάτη και τη ρύθμιση του εξοπλισμού.

Πίνακας 1.

#ISU	Όνομα ISU	Επιλογές ISU (οι προεπιλογές είναι με έντονους χαρακτήρες)	Σημειώσεις
120	Τύπος χρονοδιαγράμματος	Χωρίς χρονοδιάγραμμα ΔΕ-ΚΥ = Κάθε μέρα το ίδιο ΔΕ-ΠΑ, ΣΑ, ΚΥ = Χρονοδιάγραμμα 5-1-1 ΔΕ-ΠΑ, ΣΑ-ΚΥ = Χρονοδιάγραμμα 5-2 Κάθε μέρα = Κάθε μέρα ξεχωριστά	Μπορείτε να αλλάξετε το προεπιλεγμένο χρονοδιάγραμμα ΔΕ-ΠΑ, ΣΑ-ΚΥ εδώ. Για να επεξεργαστείτε περιόδους κατά τη διάρκεια των ημερών, σημεία ρύθμισης θερμοκρασίας ή για να ενεργοποιήσετε/απενεργοποιήσετε το χρονοδιάγραμμα, από την αρχική οθόνη, μεταβείτε στο MENU/SCHEDULE (ΜΕΝΟΥ/ΧΡΟΝΟΔΙΑΓΡΑΜΜΑ).
125	Κλίμακα θερμοκρασίας	Fahrenheit, Celsius
130	Εξωτερική θερμοκρασία	Όχι, Ενσύρματο, Διαδίκτυο	Επιλέξτε την πηγή δεδομένων εξωτερικής θερμοκρασίας. Αυτό το ISU προεπιλέγεται αυτόματα στο Διαδίκτυο όταν είναι εγγεγραμμένο στην εφαρμογή Lyric και δεν έχει επιλεγεί ενσύρματος εξωτερικός αισθητήρας. Συνιστούμε τη χρήση ενός ενσύρματου εξωτερικού αισθητήρα συνδεδεμένου στους ακροδέκτες "S" στο UWP. (Δείτε την καλωδίωση') Απαιτείται εξωτερική θερμοκρασία για να οριστούν τα επιτρεπόμενα ISU: ISU 355 Αποκλεισμός συμπιεστή, ISU 356 Αποκλεισμός βοηθητικής θέρμανσης, ISU 1013 Αποκλεισμός εξαερισμού χαμηλής εξωτερικής θερμοκρασίας, ISU 1014 Αποκλεισμός εξαερισμού υψηλής εξωτερικής θερμοκρασίας και ISU 1015 Αποκλεισμός εξαερισμού υψηλού σημείου δρόσου εξωτερικής θερμοκρασίας.
200	Τύπος συστήματος	Συμβατικός εξαναγκασμένος αέρας Αντλία θερμότητας Λέβητας Μόνο ψύξη	Βασική επιλογή του συστήματος που θα ελέγχει ο θερμοστάτης σας.
205	Τύπος εξοπλισμού	Συμβατική εξαναγκασμένη θέρμανση αέρα: Standard Gas (STD GAS), High Efficiency Gas (EFF GAS) (Αέριο τυπικής απόδοσης, Αέριο υψηλής απόδοσης) Oil (Πετρέλαιο), Electric (Ηλεκτρικό), Fan Coil (Θερμοπομπός) Αντλία θερμότητας: AirTo Air (Αέρας προς αέρα), Geothermal (Γεωθερμική) Λέβητας: Hot Water (Ζεστό νερό), Steam (Ατμός)	Αυτή η επιλογή επιλέγει τον τύπο εξοπλισμού που θα ελέγχει ο θερμοστάτης σας, Σημείωση: Αυτή η επιλογή ΔΕΝ εμφανίζεται εάν το ISU 200 έχει οριστεί σε Μόνο ψύξη.
218	Βαλβίδα αναστροφής	0/B σε ψύξη, 0/B σε θέρμανση	Αυτό το ISU εμφανίζεται μόνο εάν το ISU 200 έχει οριστεί σε Αντλία θερμότητας. Επιλέξτε εάν η βαλβίδα αναστροφής O/B θα πρέπει να ενεργοποιείται σε ψύξη ή σε θέρμανση
220	CoolStages (#200=Conv/ 200-HP)	0, 1, 2
221	Στάδια θέρμανσης/Βοηθητικά/E Στάδια (#200-Conv./ 200-HP)	Στάδια θέρμανσης: 0,1,2 Στάδια AUX/E: 0,1	Μέγιστο 2 στάδια θέρμανσης για συμβατικά συστήματα, Μέγιστο 1 στάδιο Aux/E για συστήματα αντλίας θερμότητας.
230	Έλεγχος ανεμιστήρα	Εξοπλισμός, Θερμοστάτης	Αυτό το ISU εμφανίζεται μόνο εάν το ISU 205 έχει οριστεί σε Ηλεκτρικός εξαναγκασμένος αέρας ή Θερμοπομπός
253	Έλεγχος Aux/E	Και τα δύο Aux/E, Είτε Aux/E	Ορίστε "EITHER AUX/E" (ΕΙΤΕ AUX/E) εάν θέλετε να ρυθμίσετε και να ελέγξετε ξεχωριστά τη βοηθητική και την εφεδρική θέρμανση. Αυτό το ISU εμφανίζεται μόνο εάν το ISU 200 έχει οριστεί σε Αντλία θερμότητας ΚΑΙ εάν το ISU 221 Στάδια Aux/E = 1
255	Τύπος βοηθητικής θέρμανσης	Ηλεκτρικό, Gas/Oil(or Fossil Forced Ait) (Αέριο/Πετρέλαιο (ή εξαναγκασμένος αέρας ορυκτών καυσίμων))	Αυτό το ISU εμφανίζεται μόνο εάν το ISU 200 έχει οριστεί σε αντλία θερμότητας ΚΑΙ εάν το ISU 221 Στάδια βοηθητικής/E θέρμανσης = 1 Σημείωση: Οι επιλογές αυτού του ISU ενδέχεται να διαφέρουν ανάλογα με το μοντέλο του θερμοστάτη.

Πίνακας 2.

#ISU	Όνομα ISU	Επιλογές ISU (οι προεπιλογές είναι με έντονους χαρακτήρες)	Σημειώσεις
256	Τύπος θέρμανσης EM	Ηλεκτρικό, Gas/Oil(or Fossil Forced Air) (Αέριο/Πετρέλαιο (ή εξαναγκασμένος αέρας ορυκτών καυσίμων))	Αυτό το ISU εμφανίζεται μόνο εάν το ISU 200 έχει οριστεί σε Αντλία θερμότητας ΚΑΙ εάν το ISU 221 Στάδια βοηθητικής/E θέρμανσης = 1 ΚΑΙ εάν το ISU 253 έχει οριστεί να εκτελεί ξεχωριστά τη θέρμανση AUX/E. Σημείωση: Αυτό το ISU ενδέχεται να μην είναι καθόλου διαθέσιμο σε ορισμένα μοντέλα.
260	Έλεγχος κιτ ορυκτών καυσίμων	Θερμοστάτης, Εξωτερικός (Το κιτ ορυκτών καυσίμων ελέγχει την εφεδρική θέρμανση)	Αυτό το ISU εμφανίζεται μόνο εάν το ISU 200 έχει οριστεί σε Αντλία θερμότητας ΚΑΙ εάν το ISU 221 Στάδια βοηθητικής/E θέρμανσης = 1, ΚΑΙ εάν το ISU 256 έχει οριστεί σε Αέριο/Πετρέλαιο. Σημείωση: Αυτό το ISU ενδέχεται να μην είναι καθόλου διαθέσιμο σε ορισμένα μοντέλα.
300	Αυτόματη αλλαγή	Ενεργοποίηση, Απενεργοποίηση	ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ: Ο χρήστης πρέπει να επιλέξει θέρμανση ή ψύξη ανάλογα με τις ανάγκες για να διατηρήσει την επιθυμητή θερμοκρασία εσωτερικού χώρου. ΕΝΕΡΓΟΠΟΙΗΣΗ (Αυτόματη): Ενεργοποίηση (ενεργοποιημένο) Επιτρέπει στον χρήστη να επιλέξει την αυτόματη αλλαγή ως μία από τις λειτουργίες του συστήματος από την αρχική οθόνη. Στην αυτόματη λειτουργία, ο θερμοστάτης μπορεί να ελέγξει είτε τη θέρμανση είτε την ψύξη για να διατηρήσει την επιθυμητή θερμοκρασία εσωτερικού χώρου.
303	Αυτόματη διαφορική	0°F έως 5°F ή 0.0°C έως 2.5°C	Διαφοροποιεί τον ελάχιστο αριθμό βαθμών που επιτρέπονται μεταξύ των σημείων ρύθμισης θέρμανσης και ψύξης όταν ο θερμοστάτης βρίσκεται σε αυτόματη αλλαγή. Η διαφορική ΔΕΝ είναι νεκρή ζώνη. Η θερμοκρασία νεκρής ζώνης μεταξύ του πότε η θέρμανση (ή η ψύξη) ενεργοποιείται και απενεργοποιείται για τη διατήρηση του σημείου ρύθμισης δεν είναι ρυθμιζόμενη. Η Honeywell χρησιμοποιεί έναν αλγόριθμο που διορθώνει τη νεκρή ζώνη στους 0°F. Αυτός ο αλγόριθμος είναι πιο προηγμένος από ό,τι στους προηγούμενους θερμοστάτες.
305	Τερματισμός υψηλού σταδίου ψύξης	Ναι, Όχι	Αυτό το ISU εμφανίζεται μόνο όταν ο θερμοστάτης έχει ρυθμιστεί σε 2 στάδια ψύξης. Όταν έχει οριστεί σε ΝΑΙ, αυτή η λειτουργία διατηρεί το υψηλότερο στάδιο του εξοπλισμού ψύξης σε λειτουργία έως ότου επιτευχθεί το επιθυμητό σημείο ρύθμισης.
306	Τερματισμός υψηλού σταδίου θέρμανσης	Ναι, Όχι	Αυτό το ISU εμφανίζεται μόνο όταν οι θερμοστάτες έχουν ρυθμιστεί σε 2 ή περισσότερα στάδια θέρμανσης. Όταν έχει οριστεί σε ΝΑΙ, αυτή η λειτουργία διατηρεί το υψηλότερο στάδιο του εξοπλισμού θέρμανσης σε λειτουργία έως ότου επιτευχθεί το επιθυμητό σημείο ρύθμισης.
340	Πτώση βοηθητικής θέρμανσης	0 = Άνεση; 2°F έως 15°F από το σημείο ρύθμισης (σε αυξήσεις 1°F) ή 1.0°C έως 7.5°C από το σημείο ρύθμισης (σε αυξήσεις 0.5°C)	Η πτώση βοηθητικής θέρμανσης μπορεί να ρυθμιστεί σε συστήματα αντλίας θερμότητας με ένα στάδιο βοηθητικής θέρμανσης. Η ρύθμιση Άνεση ΔΕΝ είναι διαθέσιμη για συστήματα διπλού καυσίμου, Η προεπιλεγμένη ρύθμιση είναι 0°F (Άνεση) για ηλεκτρικό ενώ 2°F για αέριο/πετρέλαιο. Ο εσωτερικός η θερμοκρασία πρέπει να πέσει στην επιλεγμένη ρύθμιση πτώσης πριν ο θερμοστάτης ενεργοποιήσει τη βοηθητική θέρμανση. Για παράδειγμα, εάν η βοηθητική θέρμανση έχει ρυθμιστεί σε 2°F (1.0°C), η εσωτερική θερμοκρασία πρέπει να απέχει 2°F (1.0°C) από το σημείο ρύθμισης πριν ενεργοποιηθεί η βοηθητική θέρμανση, Όταν έχει οριστεί σε Άνεση, ο θερμοστάτης θα χρησιμοποιήσει τη βοηθητική θέρμανση όπως απαιτείται για να διατηρήσει την εσωτερική θερμοκρασία εντός 1°F (0.5°C) βαθμού από το σημείο ρύθμισης.
350	Χρονόμετρο ανύψωσης σταδίου βοηθητικής θέρμανσης	Απενεργοποίηση, 30, 45, 60, 75, 90 λεπτά 2, 3, 4, 5, 6, 8, 10, 12, 14, 16 ώρες	Το χρονόμετρο ανύψωσης σταδίου βοηθητικής θέρμανσης ξεκινά όταν ενεργοποιείται το υψηλότερο στάδιο του προηγούμενου τύπου εξοπλισμού θέρμανσης. Η βοηθητική θέρμανση θα χρησιμοποιηθεί (εάν χρειαστεί) όταν λήξει το χρονόμετρο. Αυτό το ISU εμφανίζεται μόνο όταν το ISU 340 (Πτώση βοηθητικής θέρμανσης) έχει οριστεί σε 2°F ή υψηλότερο.
355	Σημείο ισορροπίας (Αποκλεισμός συμπιεστή)	Απενεργοποίηση, 5°F έως 60°F (σε αυξήσεις 5°F) ή -15.0°C έως 15.5°C (σε αυξήσεις 2.5°C ή 3.0°C)	Ο αποκλεισμός συμπιεστή απαιτεί εξωτερική θερμοκρασία. Ορίστε τον αποκλεισμό συμπιεστή στη θερμοκρασία κάτω από την οποία είναι αναποτελεσματική η λειτουργία της αντλίας θερμότητας. Όταν οι εξωτερικές θερμοκρασίες είναι κάτω από αυτή τη ρύθμιση, ο θερμοστάτης θα αποκλείσει την αντλία θερμότητας και θα εκτελέσει μόνο βοηθητική θέρμανση. Αυτό το ISU εμφανίζεται μόνο εάν το ISU 130 = Ενσύρματο ή Διαδίκτυο, το ISU 200 είναι έχει οριστεί σε Αντλία θερμότητας, ISU 221 Στάδια Aux/E = 1, ΚΑΙ το ISU 260 έχει οριστεί σε Θερμοστάτης. Συνιστούμε τη χρήση ενός ενσύρματου απομακρυσμένου αισθητήρα ως πηγή εξωτερικής θερμοκρασίας. Η προεπιλογή είναι 40°F εάν ο εξοπλισμός θέρμανσης ISU 205 είναι αντλία θερμότητας αέρα προς αέρα και ο τύπος βοηθητικής θέρμανσης ISU 255 είναι αέριο/πετρέλαιο. Η προεπιλογή είναι Απενεργοποίηση εάν ο εξοπλισμός θέρμανσης ISU 205 είναι αντλία θερμότητας αέρα προς αέρα και ο τύπος βοηθητικής θέρμανσης ISU 255 είναι ηλεκτρικός. Η προεπιλογή είναι Απενεργοποίηση εάν ο εξοπλισμός θέρμανσης ISU 205 είναι γεωθερμικός, Ο αποκλεισμός συμπιεστή είναι προαιρετικός για οποιονδήποτε τύπο αντλίας θερμότητας (αντλία θερμότητας αέρα προς αέρα, γεωθερμική αντλία θερμότητας).

Πίνακας 3.

#ISU	ISU Name	ISU Options (defaults in bold)	Notes
356	Aux Heat Lock Out (Κλείδωμα βοηθητικής θέρμανσης) (Aux Heat Outdoor Lockout (Κλείδωμα εξωτερικής βοηθητικής θέρμανσης))	Off (Απενεργοποίηση), 5°F έως 65°F (σε αυξήσεις των 5°F) ή -15.0°C έως 18.5°C (σε αυξήσεις των 2.5°C ή 3.0°C)	Το Aux Heat Lockout (Κλείδωμα βοηθητικής θέρμανσης) απαιτεί εξωτερική θερμοκρασία. Ορίστε το Aux Heat Lockout (Κλείδωμα βοηθητικής θέρμανσης) για να βελτιστοποιήσετε τους λογαριασμούς ενέργειας και να μην επιτρέψετε τη λειτουργία της πιο ακριβής πηγής Aux Heat (Βοηθητικής θέρμανσης) πάνω από ένα συγκεκριμένο όριο εξωτερικής θερμοκρασίας. Αυτό το ISU εμφανίζεται μόνο εάν το ISU 200 έχει οριστεί σε Heat Pump (Αντλία θερμότητας), ΚΑΙ το ISU 260 έχει οριστεί σε Thermostat control (Έλεγχος θερμοστάτη) ΚΑΙ εάν το ISU 221 Aux/E stages (Στάδια Aux/E) = 1.
365	Cool 1 CPH (Ρυθμός κύκλου ψύξης 1) (Cooling cycle rate stage 1 (Στάδιο 1 ρυθμού κύκλου ψύξης))	1-6 CPH (3 CPH)	Αυτό το ISU εμφανίζεται μόνο όταν το Cool Compressor Stages (Στάδια ψυκτικού συμπιεστή) έχει οριστεί σε 1 ή περισσότερα στάδια. Ο ρυθμός κύκλου περιορίζει τον μέγιστο αριθμό φορών που μπορεί να λειτουργήσει το σύστημα σε μια περίοδο 1 ώρας μετρημένη σε φορτίο 50%. Για παράδειγμα, όταν έχει οριστεί σε 3 CPH, σε φορτίο 50%, το μέγιστο που θα λειτουργήσει το σύστημα είναι 3 φορές ανά ώρα (10 λεπτά ενεργοποίηση, 10 λεπτά απενεργοποίηση). Το σύστημα λειτουργεί λιγότερο συχνά όταν οι συνθήκες φορτίου είναι μικρότερες ή μεγαλύτερες από ένα φορτίο 50%.
366	Cool 2 CPH (Ρυθμός κύκλου ψύξης 2) (Cooling cycle rate stage 2 (Στάδιο 2 ρυθμού κύκλου ψύξης))	1-6 CPH (3 CPH)	Αυτό το ISU εμφανίζεται μόνο όταν το Cool/Compressor Stages (Στάδια ψύξης/συμπιεστή) έχει οριστεί σε 2.
370	Heat 1 CPH (Ρυθμός κύκλου θέρμανσης 1) (Heating cycle rate stage 1 (Στάδιο 1 ρυθμού κύκλου θέρμανσης))	1-12 CPH	Αυτό το ISU εμφανίζεται μόνο όταν το Heat Stages (Στάδια θέρμανσης) έχει οριστεί σε 1 στάδιο ή περισσότερα στάδια. Ο ρυθμός κύκλου περιορίζει τον μέγιστο αριθμό φορών που μπορεί να λειτουργήσει το σύστημα σε μια περίοδο 1 ώρας μετρημένη σε φορτίο 50%. Για παράδειγμα, όταν έχει οριστεί σε 3 CPH, σε φορτίο 50%, το μέγιστο που θα λειτουργήσει το σύστημα είναι 3 φορές ανά ώρα (10 λεπτά ενεργοποίηση, 10 λεπτά απενεργοποίηση), Το σύστημα λειτουργεί λιγότερο συχνά όταν οι συνθήκες φορτίου είναι μικρότερες ή μεγαλύτερες από ένα φορτίο 50%. Οι συνιστώμενες (προεπιλεγμένες) ρυθμίσεις ρυθμού κύκλου είναι παρακάτω για κάθε τύπο εξοπλισμού θέρμανσης: Standard Efficiency Gas Forced Air (Αεραγωγός αερίου τυπικής απόδοσης) = 5 CPH; High Efficiency Gas Forced Air (Αεραγωγός αερίου υψηλής απόδοσης) = 3 CPH; Oil Forced Air (Αεραγωγός λαδιού) = 5 CPH; Electric Forced Air (Ηλεκτρικός αεραγωγός) = 9 CPH; Fan Coil (Εναλλάκτης θερμότητας) = 3 CPH; Hot Water Radiant Heat (Θέρμανση με ακτινοβολία ζεστού νερού) = 3 CPH; Steam (Ατμός) = 1 CPH.
371	Heat 2 CPH (Ρυθμός κύκλου θέρμανσης 2) (Heating cycle rate stage 2 (Στάδιο 2 ρυθμού κύκλου θέρμανσης))	1-12 CPH	Αυτό το ISU εμφανίζεται μόνο όταν το Heat Stages (Στάδια θέρμανσης) έχει οριστεί σε 2 στάδια. Οι συνιστώμενες (προεπιλεγμένες) ρυθμίσεις ρυθμού κύκλου είναι παρακάτω για κάθε τύπο εξοπλισμού θέρμανσης: Standard Efficiency Gas Forced Air (Αεραγωγός αερίου τυπικής απόδοσης) = 5 CPH; High Efficiency Gas Forced Air (Αεραγωγός αερίου υψηλής απόδοσης) = 3 CPH; Oil Forced Air (Αεραγωγός λαδιού) = 5 CPH; Electric Forced Air (Ηλεκτρικός αεραγωγός) = 9 CPH; Fan Coil (Εναλλάκτης θερμότητας) = 3 CPH; Hot Water Radiant Heat (Θέρμανση με ακτινοβολία ζεστού νερού) = 3 CPH; Steam (Ατμός) = 1 CPH.
375	Aux Heat CPH (Ρυθμός κύκλου βοηθητικής θέρμανσης) (Heating cycle rate Auxiliary Heat (Βοηθητική θέρμανση ρυθμού κύκλου θέρμανσης))	1-12 CPH	Αυτό το ISU εμφανίζεται μόνο όταν το ISU 200 = Heat Pump (Αντλία θερμότητας) και το ISU 221=1. Εμφανίζεται μόνο όταν έχει διαμορφωθεί η Auxiliary Heat (Βοηθητική θέρμανση). Οι συνιστώμενες ρυθμίσεις ρυθμού κύκλου είναι παρακάτω για κάθε τύπο εξοπλισμού θέρμανσης: Standard Efficiency Gas Forced Air (Αεραγωγός αερίου τυπικής απόδοσης) = 5 CPH; High Efficiency Gas Forced Air (Αεραγωγός αερίου υψηλής απόδοσης) = 3 CPH; Oil Forced Air (Αεραγωγός λαδιού) = 5 CPH; Electric Forced Air (Ηλεκτρικός αεραγωγός) = 9 CPH.
378	EM Heat CPH (Ρυθμός κύκλου θέρμανσης έκτακτης ανάγκης) (Heating cycle rate Emergency Heat (Θέρμανση έκτακτης ανάγκης ρυθμού κύκλου θέρμανσης))	1-12 CPH	Αυτό το ISU εμφανίζεται μόνο όταν έχει διαμορφωθεί η Emergency Heat (Θέρμανση έκτακτης ανάγκης) και το ISU 253: Aux/E Terminal Control (Έλεγχος ακροδεκτών Aux/E) έχει οριστεί για τον έλεγχο της Aux (Βοηθητικής) και της E heat (Θέρμανσης έκτακτης ανάγκης) ανεξάρτητα. Οι συνιστώμενες ρυθμίσεις ρυθμού κύκλου είναι παρακάτω για κάθε τύπο εξοπλισμού θέρμανσης: Standard Efficiency Gas Forced Air (Αεραγωγός αερίου τυπικής απόδοσης) = 5 CPH; High Efficiency Gas Forced Air (Αεραγωγός αερίου υψηλής απόδοσης) = 3 CPH; Oil Forced Air (Αεραγωγός λαδιού) = 5 CPH; Electric Forced Air (Ηλεκτρικός αεραγωγός) = 9 CPH.
387	Compressor Protection (Προστασία συμπιεστή)	Off (Απενεργοποίηση), 1-5 λεπτά	Ο θερμοστάτης διαθέτει ενσωματωμένη προστασία συμπιεστή (ελάχιστο χρονόμετρο απενεργοποίησης) που εμποδίζει τον συμπιεστή να επανεκκινηθεί πολύ νωρίς μετά από μια διακοπή λειτουργίας. Το ελάχιστο χρονόμετρο απενεργοποίησης ενεργοποιείται μετά την απενεργοποίηση του συμπιεστή. Εάν υπάρχει κλήση κατά τη διάρκεια του ελάχιστου χρονομέτρου απενεργοποίησης, ο θερμοστάτης εμφανίζει "Wait" (Αναμονή) στην οθόνη. Αυτό το ISU εμφανίζεται εάν το ISU 220 έχει οριστεί σε τουλάχιστον 1 στάδιο.
390	Ext Fan Run Time in Cool (Χρόνος λειτουργίας εξωτερικού ανεμιστήρα στην ψύξη)	Off (Απενεργοποίηση), 30, 60, 90 δευτερόλεπτα 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 λεπτά	Μετά το τέλος της κλήσης για ψύξη, ο θερμοστάτης διατηρεί τον ανεμιστήρα σε λειτουργία για το επιλεγμένο χρονικό διάστημα για αυξημένη απόδοση. Αυτό μπορεί να επαναφέρει την υγρασία στον χώρο διαβίωσης. Αυτό το ISU εμφανίζεται εάν το ISU 220 έχει οριστεί σε τουλάχιστον 1 στάδιο.

Πίνακας 4.

#ISU	ISU Name	ISU Options (defaults in bold)	Notes
391	Ext Fan Run Time in Heat (Χρόνος λειτουργίας εξωτερικού ανεμιστήρα στη θέρμανση)	Off (Απενεργοποίηση), 30, 60, 90 δευτερόλεπτα 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 λεπτά	Μετά το τέλος της κλήσης για θέρμανση, ο θερμοστάτης διατηρεί τον ανεμιστήρα σε λειτουργία για το επιλεγμένο χρονικό διάστημα για αυξημένη απόδοση. Αυτό το ISU εμφανίζεται εάν το ISU 230 έχει οριστεί σε Thermostat Controls Fan (Ο θερμοστάτης ελέγχει τον ανεμιστήρα).
425	Adaptive Recovery (Προσαρμοστική ανάκτηση)	On (Ενεργοποίηση), Off (Απενεργοποίηση)	Η Adaptive Intelligent Recovery (AIR) (Προσαρμοστική έξυπνη ανάκτηση) είναι μια ρύθμιση άνεσης. Ο εξοπλισμός θέρμανσης ή ψύξης θα ενεργοποιηθεί νωρίτερα, διασφαλίζοντας ότι η εσωτερική θερμοκρασία θα ταιριάζει με το σημείο ρύθμισης την προγραμματισμένη ώρα.
429	Max Cool Temperature (Μέγιστη θερμοκρασία ψύξης)	από την ελάχιστη θερμοκρασία ψύξης έως 99°F ή έως 37.0°C (90°F ή 32°C)	Ο χρήστης δεν μπορεί να ρυθμίσει τη θερμοκρασία ψύξης πάνω από αυτό το επίπεδο.
430	Min Cool Temperature (Ελάχιστη θερμοκρασία ψύξης)	από 50°F ή 10.0°C έως τη μέγιστη θερμοκρασία ψύξης (50°F ή 10°C)	Ο χρήστης δεν μπορεί να ρυθμίσει τη θερμοκρασία ψύξης κάτω από αυτό το επίπεδο.
431	Max Heat Temperature (Μέγιστη θερμοκρασία θέρμανσης)	από την ελάχιστη θερμοκρασία θέρμανσης έως 90°F ή έως 32.0°C (90°F ή 32°C)	Ο χρήστης δεν μπορεί να ρυθμίσει τη θερμοκρασία θέρμανσης πάνω από αυτό το επίπεδο.
432	Min Heat Temperature (Ελάχιστη θερμοκρασία θέρμανσης)	από 40°F ή 4.4°C έως τη μέγιστη θερμοκρασία θέρμανσης (50°F ή 10°C)	Ο χρήστης δεν μπορεί να ρυθμίσει τη θερμοκρασία θέρμανσης κάτω από αυτό το επίπεδο.
435	Lock Screen (Κλείδωμα οθόνης)	None (Κανένα), Partial (Μερικό), Full (Πλήρες)	Unlocked (Ξεκλείδωτο): Ο χρήστης έχει πρόσβαση σε όλες τις ρυθμίσεις του θερμοστάτη. Partially Locked (Μερικώς κλειδωμένο): Ο χρήστης μπορεί να τροποποιήσει μόνο τις ρυθμίσεις θερμοκρασίας. Fully Locked (Πλήρως κλειδωμένο): Ο χρήστης δεν μπορεί να τροποποιήσει καμία ρύθμιση, η οθόνη θα κλειδωθεί με τον προεπιλεγμένο εργοστασιακό κωδικό και δεν μπορεί να αλλάξει. Αυτός ο κωδικός εμφανίζεται για σύντομο χρονικό διάστημα, όταν πρόκειται να κλειδώσετε την οθόνη του θερμοστάτη. Σημειώστε τον κωδικό σε ασφαλές μέρος για μελλοντική αναφορά.
500	Indoor Sensor (Εσωτερικός αισθητήρας)	Yes (Ναι), No (Όχι)	Ορίστε αυτό το ISU όταν θέλετε να συνδέσετε έναν απομακρυσμένο εσωτερικό αισθητήρα στους ακροδέκτες "S" στο UWP - δείτε "Wiring" (Καλωδίωση). Αυτό το ISU εμφανίζεται μόνο εάν το ISU 130 έχει οριστεί σε NO (Όχι) για διαμόρφωση ενσύρματου εξωτερικού αισθητήρα.
515	Sensor type (Τύπος αισθητήρα)	10k, 20k	Επιλέξτε τον τύπο αντίστασης του ενσύρματου εσωτερικού αισθητήρα. Αυτό το ISU εμφανίζεται μόνο όταν έχει διαμορφωθεί ο εσωτερικός αισθητήρας - ISU 500.
520	Temperature Control (Έλεγχος θερμοκρασίας)	Thermostat (Θερμοστάτης), Wired (Ενσύρματος), Average (Μέσος όρος)	Αυτό το ISU εμφανίζεται μόνο όταν έχει διαμορφωθεί ο εσωτερικός αισθητήρας - ISU 500. Μπορείτε να επιλέξετε ποια πηγή θερμοκρασίας θα χρησιμοποιηθεί ή μπορείτε να ζητήσετε από τον θερμοστάτη να χρησιμοποιήσει τόσο τον θερμοστάτη όσο και τους απομακρυσμένους αισθητήρες για μεγαλύτερη ακρίβεια μέτρησης.
702	Air Filters (Φίλτρα αέρα)	0 - 2	Αυτό το ISU αναφέρεται στον αριθμό των φίλτρων αέρα στο σύστημα.
711	Air Filter 1 Reminder (Υπενθύμιση φίλτρου αέρα 1)	Off (Απενεργοποίηση) 10, 20, 30, 45, 60, 90, 120, 150 Run Time Days (Ημέρες χρόνου λειτουργίας) 30, 45, 60, 75 Days (Ημέρες) 3, 4, 5, 6, 9, 12, 15 Months (Μήνες)	Επιλέξτε υπενθύμιση βάσει ημερολογίου ή χρόνου λειτουργίας του εξοπλισμού.
712	Air Filter 2 Reminder (Υπενθύμιση φίλτρου αέρα 2)	Off (Απενεργοποίηση) 10, 20, 30, 45, 60, 90, 120, 150 Run Time Days (Ημέρες χρόνου λειτουργίας) 30, 45, 60, 75 Days (Ημέρες) 3, 4, 5, 6, 9, 12, 15 Months (Μήνες)	Επιλέξτε υπενθύμιση βάσει ημερολογίου ή χρόνου λειτουργίας του εξοπλισμού.
810	Hum Pad Reminder (Υπενθύμιση υγραντήρα)	Off (Απενεργοποίηση) 6, 12 Calendar Months (Ημερολογιακοί μήνες)
921	Dehum Filter Reminder (Υπενθύμιση φίλτρου αφυγραντήρα)	Off (Απενεργοποίηση) 30, 60 Calendar Days (Ημερολογιακές ημέρες) 3 - 12 Calendar Months (Ημερολογιακοί μήνες) (σε αυξήσεις 1 μήνα)

Πίνακας 5.

#ISU	Όνομα ISU	Επιλογές ISU (προεπιλογές με έντονη γραφή)	Σημειώσεις
1000	Τύπος εξαερισμού (Vent Type)	Κανένας (None), ERV/HRV, Παθητικός (Passive), Αποσβεστήρας νωπού αέρα (Fresh Air Damper)	Κανένας (None): Ο θερμοστάτης δεν ελέγχει τον εξαερισμό. ERV/HRV: Ο θερμοστάτης ελέγχει έναν ανακτητή ενέργειας εξαερισμού ή έναν ανακτητή θερμότητας εξαερισμού για τον εξαερισμό. Παθητικός (Passive) (Μόνο ανεμιστήρας): Ο θερμοστάτης ενεργοποιεί τον ανεμιστήρα για εξαερισμό. Όταν ρυθμιστεί σε παθητικό ανεμιστήρα, ο θερμοστάτης δεν ελέγχει έναν αποσβεστήρα ή έναν εξαεριστήρα. Η ρύθμιση παθητικού εξαερισμού/παθητικού ανεμιστήρα θέτει σε λειτουργία μόνο τον εσωτερικό ανεμιστήρα. Αυτή η ρύθμιση δεν ανοίγει έναν αποσβεστήρα ή δεν θέτει σε λειτουργία έναν εξαεριστήρα. Για να χρησιμοποιήσετε αυτήν τη ρύθμιση για εξαερισμό, το σπίτι θα πρέπει να είναι ρυθμισμένο με έναν σωλήνα από το εξωτερικό στον αγωγό επιστροφής που είναι είτε μόνιμα ανοιχτός είτε έχει έναν αποσβεστήρα που ανοίγει αυτόματα όποτε είναι ενεργοποιημένος ο ανεμιστήρας. Σημείωση: Ορισμένα μοντέλα προσφέρουν μόνο τη ρύθμιση παθητικού ανεμιστήρα.
1005	Μέθοδος εξαερισμού (Vent Method)	ASHRAE 2010, ASHRAE 2013, Ποσοστό χρόνου ενεργοποίησης (Percent On Time)	Σημείωση: Οι επιλογές αυτού του ISU ενδέχεται να διαφέρουν ανάλογα με το μοντέλο του θερμοστάτη.
1006	Έλεγχος ανεμιστήρα εξαερισμού (Vent Fan Control)	Θερμοστάτης (Thermostat), Εξοπλισμός (Equipment)	Θερμοστάτης (Thermostat): Ο θερμοστάτης ενεργοποιεί τον εξαερισμό και τον ανεμιστήρα όταν απαιτείται εξαερισμός. Εξοπλισμός (Equipment): Ο εξοπλισμός εξαερισμού ελέγχει τον ανεμιστήρα.
1007	Υπνοδωμάτια (Bedrooms)	1-6 (2)	Αυτό το ISU εμφανίζεται μόνο όταν η Μέθοδος εξαερισμού ISU 1005 έχει οριστεί σε ASHRAE 2010 ή 2013.
1008	Μέγεθος σπιτιού (Home Size)	1000 - 5000 τετραγωνικά πόδια (1000 τετραγωνικά πόδια)	Αυτό το ISU εμφανίζεται μόνο όταν η Μέθοδος εξαερισμού ISU 1005 έχει οριστεί σε ASHRAE 2010 ή 2013.
1009	Ρυθμός εξαερισμού (Vent Rate)	30 - 350 CFM (σε αυξήσεις 5 CFM) (150 CFM)	Αυτό το ISU εμφανίζεται μόνο όταν η Μέθοδος εξαερισμού ISU 1005 έχει οριστεί σε ASHRAE 2010 ή 2013.
1011	Ποσοστό χρόνου ενεργοποίησης εξαερισμού (Vent Percent On Time)	10% - 100% (30%)	Ο θερμοστάτης χειρίζεται τον εξοπλισμό εξαερισμού με βάση ένα ποσοστό που έχει εισαχθεί στην εγκατάσταση του εγκαταστάτη (ISU 1012). Για παράδειγμα, εάν το Ποσοστό χρόνου ενεργοποίησης έχει οριστεί σε 50%, ο εξοπλισμός εξαερισμού θα λειτουργεί σε τυχαίες χρονικές στιγμές κατά τη διάρκεια μιας περιόδου 1 ώρας έως ότου φτάσει σε χρόνο λειτουργίας 50% (περίπου 30 λεπτά). Αυτό το ISU εμφανίζεται μόνο εάν το ISU 1005 έχει οριστεί σε Ποσοστό χρόνου ενεργοποίησης (Percent On Time).
1012	Προτεραιότητα εξαερισμού (Vent Priority)	Αποκλεισμοί (Lockouts), ASHRAE	Οι αποκλεισμοί είναι προτεραιότητα (Lockouts are Priority): Ο θερμοστάτης δίνει προτεραιότητα στους αποκλεισμούς έναντι του προτύπου εξαερισμού ASHRAE. Ο θερμοστάτης δεν θα εκτελέσει εξαερισμό κατά τις ακόλουθες συνθήκες αποκλεισμού (εάν έχουν διαμορφωθεί), εκτός εάν ζητήσετε χειροκίνητα εξαερισμό: Αποκλεισμός εξαερισμού κατά τη διάρκεια εξωτερικών συνθηκών (ISU 1013, 1014 και 1015). Αποκλεισμός εξαερισμού κατά τη διάρκεια των περιόδων προγράμματος "Ύπνος (Sleep)". Σημείωση: Αυτή η επιλογή ορίζεται από τον χρήστη στην οθόνη εξαερισμού στο μενού (Menu). Το ASHRAE είναι προτεραιότητα (ASHRAE is Priority): Το ASHRAE απαιτεί πρόσθετο εξαερισμό μετά από έναν μακρύ κύκλο απενεργοποίησης. Ο θερμοστάτης πληροί το πρότυπο εξαερισμού ASHRAE εκτελώντας πρόσθετο εξαερισμό όταν οι εξωτερικές συνθήκες είναι ευνοϊκές. Εάν δεν μπορεί να επιτευχθεί το ASHRAE όταν οι εξωτερικές συνθήκες είναι ευνοϊκές, ο θερμοστάτης θα παρακάμψει τους εξωτερικούς αποκλεισμούς και θα εκτελέσει εξαερισμό. Όταν χρησιμοποιείτε αυτήν την επιλογή, συνιστάται να αυξήσετε τον ρυθμό (CFM) του εξοπλισμού εξαερισμού για να πληροίτε το πρότυπο εξαερισμού ASHRAE σε μικρότερο χρόνο λειτουργίας. Η δυνατότητα αποκλεισμού εξαερισμού κατά τη διάρκεια του "Ύπνου (Sleep)" δεν είναι μια επιλογή όταν επιλέγετε το ASHRAE ως προτεραιότητα (ASHRAE is Priority).
1013	Χαμηλός εξωτερικός αποκλεισμός εξαερισμού θερμοκρασίας (Low Outdoor Temp Vent Lockout)	Απενεργοποίηση (Off), -20°F έως -40°F (σε αυξήσεις 5°F) ή -28.0°C έως -4.0°C (σε αυξήσεις 2.0°C)	Το ISU 130 πρέπει να έχει οριστεί σε Ενσύρματο (Wired) ή Διαδίκτυο (Internet). Αυτό το ISU εμφανίζεται μόνο όταν ο Τύπος εξαερισμού ISU 1000 έχει οριστεί σε ERV/HRV ή Αποσβεστήρας νωπού αέρα (Fresh Air Damper).
1014	Υψηλός εξωτερικός αποκλεισμός εξαερισμού θερμοκρασίας (High Outdoor Temp Vent Lockout)	Απενεργοποίηση (Off), 80°F έως 110°F (σε αυξήσεις 5°F) ή 26°C έως 44°C (σε αυξήσεις 2°C)	Το ISU 130 πρέπει να έχει οριστεί σε Ενσύρματο (Wired) ή Διαδίκτυο (Internet). Αυτό το ISU εμφανίζεται μόνο όταν ο Τύπος εξαερισμού ISU 1000 έχει οριστεί σε ERV/HRV ή Αποσβεστήρας νωπού αέρα (Fresh Air Damper).
1015	Εξαερισμός υψηλού σημείου δρόσου εξωτερικού χώρου (High Outdoor Dewpoint Vent)	Απενεργοποίηση (Off), 65°F έως 85°F (σε αυξήσεις 5°F) ή 18°C έως 30°C (σε αυξήσεις 2°C)	Το ISU 130 πρέπει να έχει οριστεί σε Διαδίκτυο (Internet). Αυτό το ISU εμφανίζεται μόνο εάν ο Τύπος εξαερισμού ISU 1000 έχει οριστεί σε ERW/HRV ή Αποσβεστήρας νωπού αέρα (Fresh Air Damper).

Πίνακας 6.

#ISU	Όνομα ISU	Επιλογές ISU (προεπιλογές με έντονη γραφή)	Σημειώσεις
1017	Υπενθύμιση πυρήνα εξαερισμού (Vent Core Reminder)	Απενεργοποίηση (Off), 3, 6, 9, 12 μήνες	Αυτό το ISU εμφανίζεται μόνο εάν το ISU 1000 έχει οριστεί σε ERV/HRV.
1018	Υπενθύμιση φίλτρου εξαερισμού (Vent Filter Reminder)	Απενεργοποίηση (Off), 3, 6, 9, 12 μήνες
1100	Συσκευές UV (UV Devices)	0 - 2	Ορισμένα συστήματα ενδέχεται να έχουν δύο συσκευές UV, μία για το A-Coil και μία άλλη για την επεξεργασία αέρα. Μια υπενθύμιση αντικατάστασης μπορεί να ρυθμιστεί για κάθε μία ξεχωριστά.
1105	Υπενθύμιση λαμπτήρα UV 1 (UV Bulb 1 Reminder)	Απενεργοποίηση (Off), 6, 12, 24 μήνες
1106	Υπενθύμιση λαμπτήρα UV 2 (UV Bulb 2 Reminder)	Απενεργοποίηση (Off), 6, 12, 24 μήνες
1401	Φωτεινότητα αδράνειας (Idle Brightness)	0 = Απενεργοποίηση (Off), 0 - 5	Ρυθμίστε τη φωτεινότητα ενός ανενεργού οπίσθιου φωτισμού (αδρανούς οθόνης) από την προεπιλογή 0 (οπίσθιος φωτισμός απενεργοποιημένος) έως 5 (μέγιστη φωτεινότητα).
1410	Μορφή ώρας (Clock Format)	12ωρη (12 hour), 24ωρη (24 hour)
1415	Θερινή ώρα (Daylight Saving)	Ενεργοποίηση (On), Απενεργοποίηση (Off)	Ορίστε σε Απενεργοποίηση (Off) σε περιοχές που δεν ακολουθούν τη θερινή ώρα.
1420	Απόκλιση θερμοκρασίας (Temp Offset)	Απενεργοποίηση (Off), -3°F έως 3°F (σε αυξήσεις 1°F) ή -1.5°C έως 1.5°C (σε αυξήσεις 0.5°C)	0°F - Καμία διαφορά στην εμφανιζόμενη θερμοκρασία και την πραγματική θερμοκρασία δωματίου. Ο θερμοστάτης μπορεί να εμφανίσει έως και 3°F (1.5°C) χαμηλότερη ή υψηλότερη από την πραγματική μετρούμενη θερμοκρασία.

Εκτέλεση δοκιμής συστήματος

Μπορείτε να δοκιμάσετε τη ρύθμιση του συστήματος στο ADVANCED MENU (ΠΡΟΗΓΜΕΝΟ ΜΕΝΟΥ) στην επιλογή SYSTEM TEST (ΔΟΚΙΜΗ ΣΥΣΤΗΜΑΤΟΣ).

1. Πατήστε και κρατήστε πατημένο το Menu (Μενού) στον θερμοστάτη Lyric για 5 δευτερόλεπτα για να αποκτήσετε πρόσβαση στις επιλογές ADVANCED MENU (ΠΡΟΗΓΜΕΝΟ ΜΕΝΟΥ).
2. Αγγίξτε ή για να μεταβείτε στο SYSTEM TEST (ΔΟΚΙΜΗ ΣΥΣΤΗΜΑΤΟΣ).

3. Αγγίξτε Select (Επιλογή) ή αγγίξτε την περιοχή κειμένου.
4. Αγγίξτε ή για να επιλέξετε τον τύπο δοκιμής συστήματος. Αγγίξτε Select (Επιλογή) ή αγγίξτε την περιοχή κειμένου.
5. Για τη δοκιμή θέρμανσης και τη δοκιμή ψύξης, χρησιμοποιήστε ή για να ενεργοποιήσετε κάθε στάδιο του εξοπλισμού. Για τη δοκιμή ανεμιστήρα, χρησιμοποιήστε ή για να ενεργοποιήσετε και να απενεργοποιήσετε τον ανεμιστήρα.


ΣΗΜΕΙΩΣΗ: Το ρολόι χρησιμοποιείται ως χρονόμετρο ενώ εκτελούνται τα στάδια. Οι ενδείξεις Heat On (Θέρμανση Ενεργοποιημένη) και Cool On (Ψύξη Ενεργοποιημένη) εμφανίζονται όταν εκτελείται η δοκιμή συστήματος.

Προβολή κατάστασης εξοπλισμού

1. Μπορείτε να δείτε την κατάσταση του εξοπλισμού που ελέγχεται από τον θερμοστάτη στο Menu (Μενού) στην επιλογή EQMT STATUS (ΚΑΤΑΣΤΑΣΗ ΕΞΟΠΛΙΣΜΟΥ).
   Αγγίξτε Menu (Μενού) στον θερμοστάτη σας.
2. Αγγίξτε ή για να μεταβείτε στο EQMT STATUS (ΚΑΤΑΣΤΑΣΗ ΕΞΟΠΛΙΣΜΟΥ).
   Αγγίξτε Select (Επιλογή) ή αγγίξτε την περιοχή κειμένου.

3. Αγγίξτε ή για να δείτε τις καταστάσεις όλου του εξοπλισμού που ελέγχει ο θερμοστάτης. Ανάλογα με τη λειτουργία που υποστηρίζει ο θερμοστάτης ή τον τρόπο εγκατάστασής του, η οθόνη Equipment Status (Κατάσταση Εξοπλισμού) αναφέρει δεδομένα για τα ακόλουθα συστήματα:

• Θέρμανση και ψύξη
• Ανεμιστήρας
• Αερισμός (διατίθεται μόνο σε ορισμένα μοντέλα)


Αντιμετώπιση προβλημάτων

Η οθόνη είναι κενή

• Ελέγξτε τον διακόπτη κυκλώματος και επαναφέρετέ τον εάν είναι απαραίτητο.
• Βεβαιωθείτε ότι ο διακόπτης ρεύματος στο σύστημα θέρμανσης και ψύξης είναι ενεργοποιημένος.
• Βεβαιωθείτε ότι η πόρτα του καυστήρα είναι καλά κλειστή.

Η οθόνη είναι δυσανάγνωστη

• Αλλάξτε τη φωτεινότητα της οθόνης στο Menu (Μενού) του θερμοστάτη. Αυξήστε την ένταση της φωτεινότητας για τον ανενεργό οπίσθιο φωτισμό της οθόνης του θερμοστάτη (το μέγ. είναι το επίπεδο 5).

Το σύστημα θέρμανσης ή ψύξης δεν ανταποκρίνεται

• Αγγίξτε Mode (Λειτουργία) για να ρυθμίσετε το σύστημα σε Heat (Θέρμανση). Βεβαιωθείτε ότι η θερμοκρασία έχει ρυθμιστεί υψηλότερα από την εσωτερική θερμοκρασία.
• Αγγίξτε Mode (Λειτουργία) για να ρυθμίσετε το σύστημα σε Cool (Ψύξη). Βεβαιωθείτε ότι η θερμοκρασία έχει ρυθμιστεί χαμηλότερα από την εσωτερική θερμοκρασία.
• Ελέγξτε τον διακόπτη κυκλώματος και επαναφέρετέ τον εάν είναι απαραίτητο.
• Βεβαιωθείτε ότι ο διακόπτης ρεύματος στο σύστημα θέρμανσης & ψύξης είναι ενεργοποιημένος.
• Βεβαιωθείτε ότι η πόρτα του καυστήρα είναι καλά κλειστή.

Ειδοποιήσεις και υπενθυμίσεις

Οι ειδοποιήσεις και οι υπενθυμίσεις εμφανίζονται μέσω του συμβόλου ειδοποίησης και του αριθμού ειδοποίησης στην περιοχή του ρολογιού στην αρχική οθόνη. Μπορείτε να διαβάσετε περισσότερες πληροφορίες σχετικά με τις ενεργές ειδοποιήσεις, να αναβάλετε ή να απορρίψετε μη κρίσιμες ειδοποιήσεις στο Menu/Alerts (Μενού/Ειδοποιήσεις).

Number	Alert/Reminder	Definition
164	Heat Pump Needs Service	Η αντλία θερμότητας χρειάζεται σέρβις. Επικοινωνήστε με τον αντιπρόσωπο για να διαγνώσει και να επισκευάσει την αντλία θερμότητας.
168	Wi-Fi Radio Error	Η ασύρματη μονάδα δεν λειτουργεί. Οι ασύρματες λειτουργίες δεν είναι διαθέσιμες. Επικοινωνήστε με τον αντιπρόσωπο για να αντικαταστήσει τον θερμοστάτη.
170	Internal Memory Error	Η μνήμη του θερμοστάτη αντιμετώπισε ένα σφάλμα. Επικοινωνήστε με τον αντιπρόσωπο για βοήθεια.
171	Set the Date and Time	Ρυθμίστε την ημερομηνία και την ώρα στον θερμοστάτη σας. Η ημερομηνία και η ώρα απαιτούνται για να λειτουργήσουν ορισμένες λειτουργίες, όπως το πρόγραμμα.
173	Thermostat Temperature Sensor Error	Ο αισθητήρας του θερμοστάτη αντιμετώπισε ένα σφάλμα. Επικοινωνήστε με τον αντιπρόσωπο για να αντικαταστήσει τον θερμοστάτη.
175	AC Power Resumed	Η τροφοδοσία AC επανήλθε στον θερμοστάτη μετά από απώλεια ρεύματος.
177	Indoor Temperature Sensor Error	Ο ενσύρματος αισθητήρας εσωτερικής θερμοκρασίας δεν είναι συνδεδεμένος ή υπάρχει βραχυκύκλωμα στην καλωδίωση. Επικοινωνήστε με τον αντιπρόσωπο για βοήθεια.
178	Outdoor Temperature Sensor Error	Ο ενσύρματος αισθητήρας εξωτερικής θερμοκρασίας δεν είναι συνδεδεμένος ή υπάρχει βραχυκύκλωμα στην καλωδίωση. Επικοινωνήστε με τον αντιπρόσωπο για βοήθεια.
181	Replace Air Filter (1)	Αντικαταστήστε το φίλτρο αέρα (1). Επαναφέρετε το χρονόμετρο αγγίζοντας το κουμπί "dismiss" (απόρριψη) στην οθόνη του θερμοστάτη μετά την αντικατάστασή του.
182	Replace Air Filter (2)	Αντικαταστήστε το φίλτρο αέρα (2). Επαναφέρετε το χρονόμετρο αγγίζοντας το κουμπί "dismiss" (απόρριψη) στην οθόνη του θερμοστάτη μετά την αντικατάστασή του.
183	Clean Humidifier Tank and Replace Water Filter	Καθαρίστε τη δεξαμενή του υγραντήρα και αντικαταστήστε το φίλτρο νερού ή επικοινωνήστε με τον αντιπρόσωπο για να το κάνει αυτό για εσάς. Επαναφέρετε το χρονόμετρο αγγίζοντας το κουμπί "dismiss" (απόρριψη) στην οθόνη του θερμοστάτη μετά την αντικατάστασή του.
184	Replace Humidifier Pad	Αντικαταστήστε το ταμπόν του υγραντήρα. Επαναφέρετε το χρονόμετρο αγγίζοντας το κουμπί "dismiss" (απόρριψη) στην οθόνη του θερμοστάτη μετά την αντικατάστασή του.
185	Replace Dehumidifier Filter	Αντικαταστήστε το φίλτρο του αφυγραντήρα. Επαναφέρετε το χρονόμετρο αγγίζοντας το κουμπί "dismiss" (απόρριψη) στην οθόνη του θερμοστάτη μετά την αντικατάστασή του.
186	Clean Ventilator Core	Καθαρίστε τον πυρήνα του αεριστήρα. Επαναφέρετε το χρονόμετρο αγγίζοντας το κουμπί "dismiss" (απόρριψη) στην οθόνη του θερμοστάτη μετά την αντικατάστασή του.
187	Clean or Replace Ventilator Filter	Καθαρίστε ή αντικαταστήστε το φίλτρο του αεριστήρα. Επαναφέρετε το χρονόμετρο αγγίζοντας το κουμπί "dismiss" (απόρριψη) στην οθόνη του θερμοστάτη μετά την αντικατάστασή του.
188	Replace UV Bulb (1)	Αντικαταστήστε τη λάμπα UV (1). Επαναφέρετε το χρονόμετρο αγγίζοντας το κουμπί "dismiss" (απόρριψη) στην οθόνη του θερμοστάτη μετά την αντικατάστασή του.
189	Replace UV Bulb (2)	Αντικαταστήστε τη λάμπα UV (2). Επαναφέρετε το χρονόμετρο αγγίζοντας το κουμπί "dismiss" (απόρριψη) στην οθόνη του θερμοστάτη μετά την αντικατάστασή του.
210	Register Online For Outdoor Temperature	Απαιτείται ηλεκτρονική εγγραφή για να λαμβάνετε την εξωτερική θερμοκρασία από το Internet. Η εξωτερική θερμοκρασία είναι απαραίτητη για την τρέχουσα ρύθμιση του συστήματός σας. Κατεβάστε την εφαρμογή Lyric για να εγγράψετε τον θερμοστάτη σας.
388	Register Online for Remote Access and Outdoor Temperature	Απαιτείται ηλεκτρονική εγγραφή για απομακρυσμένη πρόσβαση και εξωτερική θερμοκρασία. Κατεβάστε την εφαρμογή Lyric για να εγγράψετε τον θερμοστάτη σας.
399	No Internet	Η σύνδεση στο Internet έχει χαθεί. Ελέγξτε τις ρυθμίσεις δικτύου σας.
400	No Wi-Fi Signal	Το σήμα Wi-Fi έχει χαθεί. Περιμένετε να συνδεθεί ξανά ο θερμοστάτης ή επιλέξτε ένα νέο δίκτυο Wi-Fi. Ακολουθήστε τα βήματα στην εφαρμογή Lyric
508	Wi-Fi Not Configured	Κατεβάστε την εφαρμογή Lyric και ακολουθήστε τα βήματα για να συνδέσετε τον θερμοστάτη στο δίκτυο Wi-Fi σας.

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ
Μπορεί να προκαλέσει ηλεκτροπληξία ή ζημιά στον εξοπλισμό. Αποσυνδέστε την τροφοδοσία πριν ξεκινήσετε την εγκατάσταση.

ΚΙΝΔΥΝΟΣ ΖΗΜΙΑΣ ΕΞΟΠΛΙΣΜΟΥ
Η προστασία του συμπιεστή παρακάμπτεται κατά τη διάρκεια των δοκιμών. Για να αποφύγετε ζημιά στον εξοπλισμό, αποφύγετε την γρήγορη εναλλαγή του συμπιεστή.

ΕΙΔΟΠΟΙΗΣΗ ΥΔΡΑΡΓΥΡΟΥ
Εάν αυτό το προϊόν αντικαθιστά ένα χειριστήριο που περιέχει υδράργυρο σε σφραγισμένο σωλήνα, μην τοποθετήσετε το παλιό χειριστήριο στα σκουπίδια. Επικοινωνήστε με την τοπική αρχή διαχείρισης αποβλήτων για οδηγίες σχετικά με την ανακύκλωση και την σωστή απόρριψη.

Προδιαγραφές

Εύρη θερμοκρασίας
Θέρμανση: 4,5°C έως 32,0°C (40°F έως 90°F)
Ψύξη: 10,0°C έως 37,0°C (50°F έως 99°F)

Θερμοκρασία περιβάλλοντος λειτουργίας
2,8°C έως 38,9°C (37°F έως 102°F)

Θερμοκρασία αποστολής
-28,9°C έως 48,9°C (-20°F έως 120°F)

Σχετική υγρασία λειτουργίας
5% έως 90% (χωρίς συμπύκνωση)

Φυσικές διαστάσεις σε ίντσες (mm) (Υ x Π x Β)
Θερμοστάτης Lyric T6 PRO Wi-Fi (TH6320WF2003):
104 x 104 x 27 (4-5/64 x 4-5/64 x 1-1/16)
Θερμοστάτης Lyric T6 PRO Wi-Fi (TH6220WF2006):
104 x 104 x 27 (4-5/64 x 4-5/64 x 1-1/16)
Σύστημα τοποθέτησης UWP (THP2600A1009):
58 x 56 x 10 (2-9/32 x 2-13/64 x 2-43/64)
Τυπικός προσαρμογέας εγκατάστασης (THP2400A1076):
99 x 99 x 17 (3-29/32 x 3-57/64 x 21/32)
Διακοσμητική πλάκα κάλυψης – Μικρή (THP2400A1050):
121 x 121 x 9 (4-49/64 x 4-49/64 x 11/32)
Διακοσμητική πλάκα κάλυψης – Μεγάλη (THP2400A1068):
155 x 155 x 7 (6-7/64 x 6-7/64 x 9/32)

Ηλεκτρικές βαθμολογίες

Terminal	Voltage (50/60Hz)	Running Current
W Heating (Powerpile)	20-30 Vac 750 mV DC	0.02-1.0 A 100 mA DC
W2 (Aux) Heating	20-30 Vac	0.02-1.0 A
E Emergency Heat	20-30 Vac	0.02-0.5 A
Y Compressor Stage 1	20-30 Vac	0.02-1.0 A
Y2 Compressor Stage 2	20-30 Vac	0.02-1.0 A
G Fan	20-30 Vac	0.02-0.5 A
O/B Changeover	20-30 Vac	0.02-0.5 A
L/A Input	20-30 Vac	0.02-0.5 A
U Universal	20-30 Vac	0.02-0.5 A

Κατανάλωση ισχύος
Οπίσθιος φωτισμός ενεργοποιημένος: 1,48VA
Οπίσθιος φωτισμός απενεργοποιημένος: 0,88VA

Κανονιστικές πληροφορίες

ΚΑΝΟΝΙΣΜΟΙ FCC
§ 15.19 (a)(3)
Αυτή η συσκευή συμμορφώνεται με το μέρος 15 των κανόνων FCC.
Η λειτουργία υπόκειται στις ακόλουθες δύο προϋποθέσεις:

1. Αυτή η συσκευή ενδέχεται να μην προκαλεί επιβλαβείς παρεμβολές και
2. Αυτή η συσκευή πρέπει να αποδέχεται οποιαδήποτε παρεμβολή λαμβάνεται, συμπεριλαμβανομένων των παρεμβολών που μπορεί να προκαλέσουν ανεπιθύμητη λειτουργία.

ΚΑΝΟΝΙΣΜΟΙ IC
RSS-GEN
Αυτή η συσκευή συμμορφώνεται με τα RSS που εξαιρούνται από την άδεια χρήσης της Industry Canada.

Η λειτουργία υπόκειται στις ακόλουθες δύο προϋποθέσεις:

1. Αυτή η συσκευή ενδέχεται να μην προκαλεί παρεμβολές και
2. Αυτή η συσκευή πρέπει να αποδέχεται οποιαδήποτε παρεμβολή, συμπεριλαμβανομένων των παρεμβολών που μπορεί να προκαλέσουν ανεπιθύμητη λειτουργία της συσκευής.

Προειδοποίηση FCC (Μέρος 15.21) (μόνο για τις ΗΠΑ)
Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από το μέρος που είναι υπεύθυνο για τη συμμόρφωση θα μπορούσαν να ακυρώσουν την εξουσία του χρήστη να χειρίζεται τον εξοπλισμό.

5ετής περιορισμένη εγγύηση

Για πληροφορίες σχετικά με την εγγύηση, μεταβείτε στη διεύθυνση http://customer.honeywell.com

Συστήματα αυτοματισμού και ελέγχου
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® Καταχωρημένο εμπορικό σήμα στις Η.Π.Α.
© 2016 Honeywell International Inc.
33-00153—07 M.S. Rev. 08-16
Τυπώθηκε στις Η.Π.Α.

Αναφορές

• Πύλη πελατών Honeywell

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο Προγραμματιζόμενου Θερμοστάτη Wi-Fi Honeywell Lyric T6 Pro

Διαθέσιμες γλώσσες
