Honeywell Lyric T6 Pro Wi-Fi бағдарламаланатын термостат нұсқаулығы

Пакетке кіреді

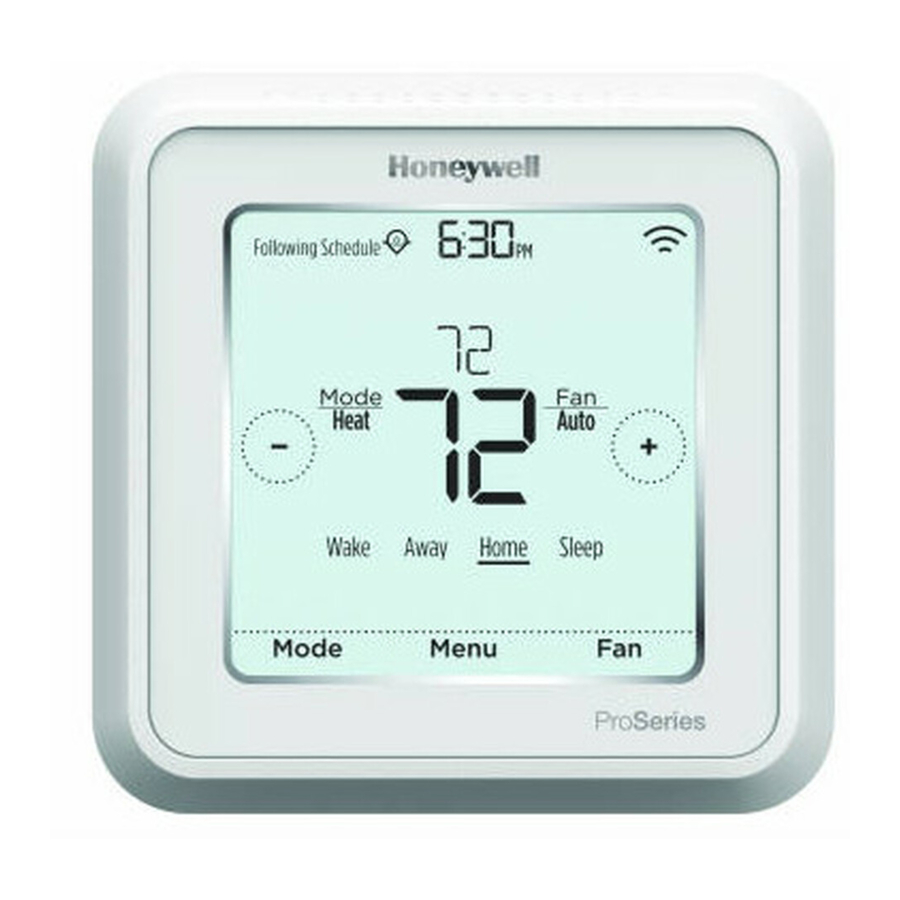

• Lyric T6 PRO Wi-Fi термостаты
• UWP бекіту жүйесі
• Honeywell стандартты орнату адаптері (J-box адаптері)
• Honeywell сәндік қақпақшасы – Кіші; өлшемі 4-49/64 дюйм = 121мм.
• Бұрандалар мен анкерлер
• Кәсіби орнату нұсқаулығы
• Жұмысты бастау нұсқаулығы

Сәйкестік

• Көптеген жылыту, салқындату және жылу сорғы жүйелерімен үйлесімді
• Қажет: 24 VAC қуаты ("C" сымы)
• Электрлік еден жылытумен (120-240V) жұмыс істемейді
• Милливольтты жүйелермен жұмыс істемейді
• Android немесе iOS смартфоны немесе планшеті

Тұтынушыларға көмек

WEB customer.honeywell.com

PHONE 1-800-633-3991

UWP бекіту жүйесін орнату

1. UWP-ны табу үшін қаптаманы ашыңыз. 1-суретті қараңыз.

2. UWP-ны қабырғаға орналастырыңыз. Тегістеп, тесіктердің орнын белгілеңіз. 2-суретті қараңыз.
   Белгіленген жерлерде тесіктерді бұрғылаңыз, содан кейін балғаны пайдаланып, қабырға анкерлерін қабырғаға жеңіл соғыңыз.
   ‒ Құрғақ қабырға үшін 7/32" тесіктерді бұрғылаңыз.

3. Есікті ашып, сымдарды UWP сым тесігінен өткізіңіз. 3-суретті қараңыз.

4. UWP-ны қабырға анкерлерінің үстіне қойыңыз. UWP-мен бірге жеткізілетін бекіту бұрандаларын салыңыз және қатайтыңыз. Шамадан тыс қатайтпаңыз. UWP бұрандалары #8 1-1/2" қозғалмай қалғанша қатайтыңыз. Есікті жабыңыз. 4-суретті қараңыз.

   3x жеткізілген #8 1-1/2" бұрандаларын пайдаланыңыз

Қосымша сәндік қақпақшаны орнату

Қосымша қақпақшаны келесі жағдайларда пайдаланыңыз:

• Термостатты электр қорабына орнатқанда
• Немесе ескі термостаттан бояудың аралығын жабу қажет болғанда.

5. Қосылыс қорабының адаптерін қақпақшадан ажыратыңыз. 5-суретті қараңыз.

6. Қосылыс қорабының адаптерін қабырғаға немесе электр қорабына сегіз бұранда тесігінің кез келгенін пайдаланып орнатыңыз. Қақпақша жинағымен бірге жеткізілетін бекіту бұрандаларын салыңыз және қатайтыңыз. Шамадан тыс қатайтпаңыз. Адаптер тақтасының тегіс екеніне көз жеткізіңіз. 6-суретті қараңыз.

7. UWP-ны қосылыс қорабының адаптерінің жоғарғы ілмегіне іліп, содан кейін UWP-ның төменгі жағын орнына бекіту арқылы бекітіңіз. 7-суретті қараңыз.

8. Қақпақшаны қосылыс қорабының адаптеріне бекітіңіз. 8-суретті қараңыз.


UWP сымдарын қосу

Сымдарды UWP-дағы сәйкес терминалдардың ішкі тесіктеріне (әр терминалға бір сымнан) мықтап орнына түскенше итеріңіз. Олардың қауіпсіз екенін тексеру үшін сымдарды ақырын тартыңыз. Егер сымдарды қайтадан босату қажет болса, UWP бүйірлеріндегі терминал қойындыларын басыңыз.

Бұл сым қосудың мысалы ғана, сіздікі басқаша болуы мүмкін.

Терминал белгілері

Кәдімгі жүйелер		Жылу сорғы жүйелері
Терминал	Сипаттама	Терминал	Сипаттама
S/S	Сымды ішкі, сыртқы сенсор үшін әмбебап кіріс	S/S	Сымды ішкі, сыртқы сенсор үшін әмбебап кіріс
Y	Компрессордың 1-кезеңі	Y	Компрессордың 1-кезеңі
Y2	Компрессордың 2-кезеңі	Y2	Компрессордың 2-кезеңі
G	Желдеткіш релесі	G	Желдеткіш релесі
C	Салқындату трансформаторының екінші жағынан 24VAC жалпы сымы (егер 2 трансформатор болса)	C	Салқындату трансформаторының екінші жағынан 24VAC жалпы сымы
K*	Сым сақтау модуліндегі K-ға қосылыңыз	K*	Сым сақтау модуліндегі K-ға қосылыңыз
U/U**	Желдетуге арналған әмбебап реле	U/U**	Желдетуге арналған әмбебап реле
A		L/A	Компрессор мониторына қосылыңыз
W	Жылудың 1-кезеңі	O/B	Жылу сорғыларына арналған ауыстырып қосқыш клапан
W2	Жылудың 2-кезеңі	Aux	Резервтік жылу
		E	Төтенше жылу
R	24 VAC жылыту трансформаторы	R	24 VAC жылыту трансформаторы
Rc	24 VAC салқындату трансформаторы	Rc	24 VAC салқындату трансформаторы

* THP9045A1023 сым сақтау модулі жылыту/салқындату жүйелерінде термостатта тек төрт сым болғанда және жалпы сым үшін бесінші сым қажет болғанда пайдаланылады. Желдеткіш пен компрессорды бір сым арқылы басқаруды қамтамасыз ету үшін кәдімгі немесе жылу сорғы жүйелерінде Y және G терминалдарының орнына K терминалын пайдаланыңыз—пайдаланылмаған сым содан кейін сіздің жалпы сымыңызға айналады. Қосымша ақпарат алу үшін THP9045 нұсқауларын қараңыз.

** Желдету барлық үлгілерде қол жетімді емес. U жылжытқышы төменгі қалыпта болғанда (2 сым), U контактілері құрғақ контактілер жиынтығы болып табылады. Егер сіздің желдету жүйеңізге 24 вольт қажет болса, U жылжытқышын жоғарғы қалыпқа жылжытыңыз (1 сым). Төменгі U терминалы ішкі жағынан Rc терминалына секіреді. Бұл қолданбада желдеткіштің демпферінен бір сымды жоғарғы U терминалына, ал екіншісін трансформатордың жалпы жағына қосасыз.

Жылжытқыш қойындыларын орнату

R жылжытқыш қойындысын орнатыңыз, 9-суретті қараңыз.

• Бір немесе екі трансформаторлық жүйелер арасында ажырату үшін кірістірілген секіргішті (R жылжытқыш қойындысын) пайдаланыңыз.
• Егер тек бір R сымы болса және ол ескі термостаттағы R, Rc немесе RH терминалына қосылған болса, жылжытқышты жоғарғы қалыпқа (1 сым) орнатыңыз.
• Егер R терминалына бір сым және Rc терминалына бір сым қосылған болса, жылжытқышты төменгі қалыпқа (2 сым) орнатыңыз.

U жылжытқыш қойындысын орнатыңыз, 10-суретті қараңыз.

• Желдетуді сыммен қосу үшін әмбебап реленің кірістірілген секіргішін (U жылжытқыш қойындысын) пайдаланыңыз. Желдету барлық үлгілерде қолдау көрсетпейтінін ескеріңіз.
• U жылжытқыш қойындысы төменгі қалыпта болғанда (2 сым) U контактілері құрғақ контактілер жиынтығы болып табылады.
• Егер желдеткіш салқындату трансформаторымен қуаттандырылса, секіргіш қосқышты жоғарғы қалыпқа жылжытыңыз (1 сым). Бұл қосқыш 1 сымға орнатылғанда, төменгі U терминалы ішкі жағынан Rc терминалына секіреді. Бұл қолданбада желдеткіш демпферінен бір сымды U терминалына, ал екіншісін салқындату жүйесі трансформаторының жалпы жағына қосыңыз.

Сымдарды қосу

ЕСКЕРТПЕЛЕР:

1. Қолжетімді сымдарды қосу конфигурациялары өнім үлгілері/өнім нөмірлері бойынша әртүрлі болады.
2. 18-ден 22-ге дейінгі калибрлі термостат сымын пайдаланыңыз. Экрандалған кабель қажет емес.
3. Бір трансформаторлы жүйелер үшін UWP-дегі R жылжытпалы қойындысын жоғары қалыпқа (1 сым) немесе 2 трансформаторлы жүйелер үшін төмен қалыпқа (2 сым) орнатыңыз. "Жылжытпалы қойындыларды орнату" бөлімін қараңыз.
4. Қуатсыз желдету үшін U жылжытпалы қойындысын жоғары қалыпқа (1 сым) немесе қуатталатын желдету үшін төмен қалыпқа (2 сым) орнатыңыз. "Жылжытпалы қойындыларды орнату" бөлімін қараңыз.

Кәдімгі жүйелер

1H/1C жүйесі (1 трансформатор)
R Қуат
Rc [R+Rc жылжытпалы қойындымен қосылған]
Y Компрессор контакторы
C 24VAC жалпы
W Жылу релесі
G Желдеткіш релесі

1H/1C жүйесі (2 трансформатор)
R Қуат (жылыту трансформаторы)
Rc Қуат (салқындату трансформаторы)
Y Компрессор контакторы
C Салқындату трансформаторынан 24 VAC жалпы
W Жылу релесі
G Желдеткіш релесі

2H/2C жүйесі (1 трансформатор)
R Қуат
Rc [R+Rc жылжытпалы қойындымен қосылған]
Y Компрессор контакторы (1-кезең)
C 24VAC жалпы
W Жылу релесі (1-кезең)
G Желдеткіш релесі
W2 Жылу релесі (2-кезең)
Y2 Компрессор контакторы (2-кезең)

Ыстық су релелік панелі
R Қуат
Rc [R+Rc жылжытпалы қойындымен қосылған]
W Жылу релесі
C 24VAC жалпы

ЕСКЕРТПЕ: Егер панель R және C-де 24 вольт айнымалы ток бермесе, жылжытпаны төмен қалыпқа орнатыңыз және Rc және C-ге бөлек трансформаторды қосыңыз.

Желдеткіші бар тек жылыту жүйесі
R Қуат
Rc [R+Rc жылжытпалы қойындымен қосылған]
C 24VAC жалпы
W Жылу релесі
G Желдеткіш релесі

Желдеткіші бар тек салқындату жүйесі
R Қуат
Rc [R+Rc жылжытпалы қойындымен қосылған]
Y Компрессор контакторы
C 24VAC жалпы
G Желдеткіш релесі

Жылу сорғыларының жүйелері

1H/1C жылу сорғысының жүйесі
R Қуат
Rc [R+Rc жылжытпалы қойындымен қосылған]
Y Компрессор контакторы
C 24VAC жалпы
O/B Ауыстырып қосқыш клапан
G Желдеткіш релесі

2H/1C жылу сорғысының жүйесі
R Қуат
Rc [R+Rc жылжытпалы қойындымен қосылған]
Y Компрессор контакторы
C 24VAC жалпы
O/B Ауыстырып қосқыш клапан
G Желдеткіш релесі
Aux Қосалқы жылу
E Төтенше жағдайлардағы жылу релесі
L Жылу сорғысының ақаулық кірісі

2H/2C жылу сорғысының жүйесі
R Қуат
Rc [R+Rc жылжытпалы қойындымен қосылған]
Y Компрессор контакторы (1-кезең)
C 24VAC жалпы
O/B Ауыстырып қосқыш клапан
G Желдеткіш релесі
Y2 Компрессор контакторы (2-кезең)
L Жылу сорғысының ақаулық кірісі

3H/2C жылу сорғысының жүйесі
R Қуат
Rc [R+Rc жылжытпалы қойындымен қосылған]
Y Компрессор контакторы (1-кезең)
C 24VAC жалпы
O/B Ауыстырып қосқыш клапан
G Желдеткіш релесі
Aux Қосалқы жылу
E Төтенше жағдайлардағы жылу релесі
Y2 Компрессор контакторы (2-кезең)
L Жылу сорғысының ақаулық кірісі

ЕСКЕРТПЕ: Бұл қолданбаны термостаттың барлық үлгілері қолдамайды.

Желдету жүйелері

ЕСКЕРТПЕ: Желдету барлық үлгілерде қолжетімді емес.

U жылжытпалы қойындысын пайдалану

Ішкі қуат көзі бар ERV/HRV бүкіл үй желдеткішіне қосылған.

Пеш трансформаторымен қуатталатын таза ауа амортизаторына қосылған.

Термостатты орнату

1. Сымның артық бөлігін қабырғадағы тесікке итеріңіз.

2. UWP есігін жабыңыз. Ол томпаймай жабық күйінде қалуы керек.
3. UWP-ді термостатпен туралаңыз және термостат орнына түскенше ақырын итеріңіз.
4. Қажет болса, термостатты UWP-дан алу үшін ақырын тартыңыз


Орнатушының параметрлері – термостатты пайдалану

Термостатты пайдаланып орнату

• Lyric термостаты қосылғаннан кейін, термостатта START SETUP (ОРНАТУДЫ БАСТАУ) түймесін басыңыз. Сізден Lyric қолданбасы арқылы орнатуды орындағыңыз келе ме деп сұралады. No (Жоқ) түймесін басыңыз.
• Орнатушының параметрлері (ISU) опциялары арасында ауысу үшін немесе түймесін басыңыз.
• Edit (Өңдеу) түймесін басыңыз немесе мәтін аймағын басыңыз, содан кейін әдепкі орнату опциясын өңдеу үшін немесе түймесін басыңыз.
• Параметрді растау үшін Done (Дайын) түймесін басыңыз немесе мәтін аймағын басыңыз немесе Cancel (Бас тарту) түймесін басыңыз.
• Басқа ISU опциясын орнатуды жалғастыру үшін немесе түймесін басыңыз.

ЕСКЕРТПЕЛЕР:

• Барлық орнату параметрлерінің тізімін көру үшін "Орнатушының параметрлері (ISU) – кеңейтілген мәзір" бөліміне өтіңіз. Термостат ISU атауын және ISU нөмірін көрсетеді.
• Орнатуды аяқтау және параметрлеріңізді сақтау үшін ISU тізімінің соңындағы Finish (Аяқтау) экранына өтіңіз.
• Өзгерістерді сақтау және шығу үшін Select (Таңдау) түймесін басыңыз немесе мәтін аймағын басыңыз немесе бастапқы орнату экранына оралу үшін түймесін басыңыз.

ISU-ді қарау

ISU-ді өңдеу

Орнатушының параметрлері – Lyric қолданбасын пайдалану

Lyric қолданбасын пайдаланып орнату

Термостатты конфигурациялауға және тұтынушыңызды бір уақытта орнатылған термостатқа қосылуға жеке шақыруға мүмкіндік беретін жасырын PRO орнату мүмкіндігін пайдалану үшін App Store немесе Google Play дүкенінен Lyric қолданбасын жүктеп алыңыз.

Мердігер режиміне кіру

Мердігер режиміне кіру үшін Lyric логотипін 5 секунд басып тұрыңыз. Содан кейін Мердігер режимін пайдалануды бастау үшін Confirm (Растау) түймесін түртіңіз. Lyric қолданбасына қосылу үшін тұтынушыңызды жеке шақыру үшін қадамдарды орындаңыз.

Орнатушының параметрлері – кеңейтілген мәзір

Кеңейтілген мәзірге кіру үшін Menu (Мәзір) түймесін 5 секунд басып тұрыңыз. Кеңейтілген мәзірдегі опцияларды қарап шығу үшін немесе түймесін басыңыз.

Кеңейтілген мәзір опциялары

Device Setup (Құрылғыны орнату)
Бұл құрылғының ISU параметріне кіру үшін пайдаланылады.

Screen Lock (Экранды құлыптау)
Термостаттың сенсорлық экранын толық немесе ішінара құлыптауға орнатуға болады.

Rater View (Рейтинг көрінісі)
Барлық желдету параметрлерін көруге арналған тек оқуға болатын орын.

System Test (Жүйені тексеру)
Жылыту және салқындату жүйесін тексеріңіз.

Range Stop (Temperature) (Аралықты тоқтату (температура))
Ең төменгі, ең жоғары, салқындату және жылыту температурасының орнату нүктелерін орнатыңыз.

Reset (Қалпына келтіру)
Термостаттағы барлық қалпына келтіру опцияларына кіріңіз. Бұл зауыттық қалпына келтіруге кірудің жалғыз орны.

Негізгі мүмкіндіктер

1. Жүйе күйі туралы ақпарат
   Салқындату қосулы, Жылыту қосулы, Төтенше жағдайлардағы жылыту қосулы, Қалпына келтіру немесе Автоматты ауыстыру қосулы.
2. Уақыт, ISU № немесе Ескерту №
3. Қосылым күйі туралы ақпарат
   Wi-Fi қосылымының күйі: Қосылған, Ажыратылған немесе Wi-Fi өшірулі.
4. Кесте туралы ақпарат
   Уақытқа негізделген немесе орналасқан жерге негізделген температураны басқаруды орындау.
5. Хабар алмасу
   Құрылғыны орнату опцияларын, мәзір опцияларын, еске салғыштарды, кестені қайта анықтауды көрсетеді.
6. Қажетті температура
   Ағымдағы қажетті температура параметрін көрсетеді.
7. Үй ішіндегі температура
   Ағымдағы үй ішіндегі температураны көрсетеді.
8. Кесте кезеңі
   Кесте кезеңін көрсетеді: Ояту/Кету/Үйде болу/Ұйқы.
9. Режим
   Жүйе режимін таңдаңыз:
   Авто/Жылыту/Салқындату/Өшіру/EM Жылыту (Төтенше жағдайлардағы жылыту).
10. Menu (Мәзір)
    Опцияларды көрсету үшін түртіңіз. Бағдарлама кестесін орнату үшін осы жерден бастаңыз.
    Ескертпе: Кеңейтілген мәзір опцияларына кіру үшін Menu (Мәзір) түймесін 5 секунд ұзақ басып тұрыңыз.
11. Fan (Желдеткіш)
    Желдеткіш режимін таңдаңыз: Авто/Қосулы/Айналдыру.

Экран көрсетілген температураның орталық аймағын басу арқылы оянады.
Экран 45 секунд жанады. Жарықтылықты мәзірден реттеуге болады.

Орнатушының орнату параметрлері (ISU) – кеңейтілген мәзір

Ескертпе: ISU опциялары термостат үлгісіне және жабдықтың орнатылуына байланысты өзгеруі мүмкін.

1-кесте.

#ISU	ISU атауы	ISU опциялары (әдепкі мәндері қарайтылған)	Ескертпелер
120	Кесте түрі	Кесте жоқ Дс-Жс = Күн сайын бірдей Дс-Жм, Сб, Жс = 5-1-1 кестесі Дс-Жм, Сб-Жс = 5-2 кестесі Әр күн = Әр күн жеке	Мұнда әдепкі Дс-Жм, Сб-Жс кестесін өзгертуге болады. Күндердегі кезеңдерді, температураның белгіленген нүктелерін өңдеу немесе Кестені қосу/өшіру үшін, басты экраннан МӘЗІР/КЕСТЕСІ бөліміне өтіңіз.
125	Температура шкаласы	Фаренгейт, Цельсий
130	Сыртқы температура	Жоқ, Сымды, Интернет	Сыртқы температура дереккөздерін таңдаңыз. Бұл ISU Lyric қолданбасына тіркелген кезде және сымды сыртқы сенсор таңдалмаған кезде автоматты түрде Интернетке өтеді. UWP-дегі "S" терминалдарына қосылған сымды сыртқы сенсорды пайдалануды ұсынамыз. ("Сымдарды қараңыз') ISU 355 Компрессорды құлыптау, ISU 356 Қосалқы жылуды құлыптау, ISU 1013 Төмен сыртқы температурадағы желдетуді құлыптау, ISU 1014 Жоғары сыртқы температурадағы желдетуді құлыптау және ISU 1015 Жоғары сыртқы шық нүктесіндегі желдетуді құлыптау сияқты ISU-ларды орнату үшін сыртқы температура қажет.
200	Жүйе түрі	Кәдімгі мәжбүрлі ауа Жылу сорғысы Қазандық Тек салқындату	Термостат басқаратын жүйенің негізгі таңдауы.
205	Жабдық түрі	Кәдімгі мәжбүрлі ауа жылуы: Стандартты газ (STD GAS), Жоғары тиімділікті газ (EFF GAS) Май, Электр, Желдеткіш катушкасы Жылу сорғысы: Ауадан ауаға, Геотермалдық Қазандық: Ыстық су, Бу	Бұл опция термостат басқаратын жабдық түрін таңдайды. Ескертпе: Бұл опция ISU 200 Тек салқындатуға орнатылған болса, көрсетілмейді.
218	Айналдыру клапаны	Салқындату кезінде 0/B, Жылыту кезінде 0/B	Бұл ISU тек ISU 200 Жылу сорғысына орнатылған болса көрсетіледі. Айналдыру клапаны O/B салқындату кезінде немесе жылыту кезінде қуаттандырылуы керек пе, соны таңдаңыз
220	Салқындату сатылары (#200=Conv/ 200-HP)	0, 1, 2
221	Жылу сатылары/Қосалқы/E Сатылар (#200-Conv./ 200-HP)	Жылу сатылары: 0,1,2 AUX/E сатылары: 0,1	Кәдімгі жүйелер үшін ең көп дегенде 2 жылу сатысы, жылу сорғысы жүйелері үшін ең көп дегенде 1 Aux/E сатысы.
230	Желдеткішті басқару	Жабдық, Термостат	Бұл ISU тек ISU 205 Электрлік мәжбүрлі ауаға немесе Желдеткіш катушкасына орнатылған болса көрсетіледі
253	Aux/E басқару	Екі Aux/E, Не Aux/E	Қосалқы және Төтенше жылытуды бөлек орнатып, басқарғыңыз келсе, "EITHER AUX/E" параметрін орнатыңыз. Бұл ISU тек ISU 200 Жылу сорғысына орнатылған болса ЖӘНЕ ISU 221 Aux/E сатылары = 1 болса көрсетіледі
255	Aux жылу түрі	Электрлік, Газ/Май (немесе қазбалы мәжбүрлі ауа)	Бұл ISU тек ISU 200 жылу сорғысына орнатылған болса ЖӘНЕ ISU 221 Aux/E жылу сатылары = 1 болса көрсетіледі Ескертпе: Бұл ISU опциялары термостат үлгісіне байланысты өзгеруі мүмкін.

2-кесте.

#ISU	ISU атауы	ISU опциялары (әдепкі мәндері қарайтылған)	Ескертпелер
256	EM жылу түрі	Электрлік, Газ/Май (немесе қазбалы мәжбүрлі ауа)	Бұл ISU тек ISU 200 жылу сорғысына орнатылған болса ЖӘНЕ ISU 221 Aux/E жылу сатылары = 1 ЖӘНЕ ISU 253 AUX/E жылуды бөлек іске қосуға орнатылған болса көрсетіледі. Ескертпе: Бұл ISU кейбір үлгілерде мүлдем қолжетімді болмауы мүмкін.
260	Қазба жинағын басқару	Термостат, Сыртқы (Қазба отын жинағының резервтік жылуын басқару)	Бұл ISU тек ISU 200 жылу сорғысына орнатылған болса ЖӘНЕ ISU 221 Aux/E жылу сатылары = 1 ЖӘНЕ ISU 256 Газ/Майға орнатылған болса көрсетіледі. Ескертпе: Бұл ISU кейбір үлгілерде мүлдем қолжетімді болмауы мүмкін.
300	Автоматты ауыстыру	Қосулы, Өшірулі	ӨШІРУЛІ: Пайдаланушы қажетті үй ішіндегі температураны сақтау үшін қажетінше жылытуды немесе салқындатуды таңдауы керек. ҚОСУЛЫ (Автоматты): Қосулы (іске қосылған) Пайдаланушыға басты экраннан жүйе режимдерінің бірі ретінде Автоматты ауыстыруды таңдауға мүмкіндік береді. Автоматты режимде термостат қажетті үй ішіндегі температураны сақтау үшін жылытуды немесе салқындатуды басқара алады.
303	Автоматты дифференциал	0°F-тан 5°F-қа дейін немесе 0.0°C-тан 2.5°C-қа дейін	Термостат автоматты ауыстыру режимінде болған кезде жылу және салқындатудың белгіленген нүктелері арасында рұқсат етілген ең аз градус санын дифференциалдайды. Дифференциал өлі аймақ ЕМЕС. Белгіленген нүктені сақтау үшін жылыту (немесе салқындату) қосылып және өшірілетін өлі аймақ температурасы реттелмейді. Honeywell өлі аймақты 0°F-қа бекітетін алгоритмді пайдаланады. Бұл алгоритм алдыңғы термостаттарға қарағанда әлдеқайда жетілдірілген.
305	Жоғары салқындату сатысының аяқталуы	Иә, Жоқ	Бұл ISU тек термостат 2 салқындату сатысына орнатылған кезде көрсетіледі. ИӘ деп орнатылған кезде бұл мүмкіндік қажетті белгіленген нүктеге жеткенше салқындату жабдығының жоғары сатысын жұмыс істетеді.
306	Жоғары жылу сатысының аяқталуы	Иә, Жоқ	Бұл ISU тек термостат 2 немесе одан да көп жылу сатысына орнатылған кезде көрсетіледі. ИӘ деп орнатылған кезде бұл мүмкіндік қажетті белгіленген нүктеге жеткенше жылыту жабдығының жоғары сатысын жұмыс істетеді.
340	Aux жылудың төмендеуі	0 = Жағымды; белгіленген нүктеден 2°F-тан 15°F-қа дейін (1°F қадаммен) немесе белгіленген нүктеден 1.0°C-тан 7.5°C-қа дейін (0.5°C қадаммен)	Қосалқы жылудың төмендеуін қосалқы жылу сатысы бар жылу сорғысы жүйелерінде орнатуға болады. Жағымды параметр Қос отын жүйелері үшін қолжетімді ЕМЕС, Әдепкі параметр Электр үшін 0°F (Жағымды), ал Газ/Май үшін 2°F. Термостат Aux жылуын қоспас бұрын үй ішіндегі температура таңдалған төмендеу параметріне дейін төмендеуі керек. Мысалы, Aux жылуы 2°F (1.0°C) деп орнатылса, Aux жылуы қосылмас бұрын үй ішіндегі температура белгіленген нүктеден 2°F (1.0°C) қашықтықта болуы керек. Жағымдыға орнатылған кезде термостат үй ішіндегі температураны белгіленген нүктеден 1°F (0.5°C) градус ішінде ұстап тұру үшін қажетінше Aux жылуын пайдаланады.
350	Aux жылуын жоғарылату таймері	Өшірулі, 30, 45, 60, 75, 90 минут 2, 3, 4, 5, 6, 8, 10, 12, 14, 16 сағат	Қосалқы жылуды жоғарылату таймері алдыңғы жылыту жабдығы түрінің ең жоғары сатысы қосылған кезде басталады. Таймер аяқталған кезде қосалқы жылу пайдаланылады (қажет болса). Бұл ISU тек ISU 340 (AUX жылудың төмендеуі) 2°F немесе одан жоғарыға орнатылған кезде көрсетіледі.
355	Теңгерім нүктесі (Компрессорды құлыптау)	Өшірулі, 5°F-тан 60°F-қа дейін (5°F қадаммен) немесе -15.0°C-тан 15.5°C-қа дейін (2.5°C немесе 3.0°C қадаммен)	Компрессорды құлыптау үшін сыртқы температура қажет. Компрессорды құлыптауды жылу сорғысын іске қосу тиімсіз болатын температурадан төменге орнатыңыз. Сыртқы температура осы параметрден төмен болған кезде термостат жылу сорғысын құлыптап, тек Aux жылуын іске қосады. Бұл ISU тек ISU 130 = Сымды немесе Интернет, ISU 200 жылу сорғысына орнатылған, ISU 221 Aux/E сатылары = 1 ЖӘНЕ ISU 260 термостатқа орнатылған болса көрсетіледі. Сыртқы температура көзі ретінде сымды қашықтан басқару сенсорын пайдалануды ұсынамыз. ISU 205 Жылыту жабдығы Ауадан ауаға жылу сорғысы және ISU 255 Aux жылу түрі Газ/Май болса, әдепкі мән 40°F. ISU 205 Жылыту жабдығы Ауадан ауаға жылу сорғысы және ISU 255 Aux жылу түрі Электрлік болса, әдепкі мән Өшірулі. ISU 205 Жылыту жабдығы Геотермалдық болса, Компрессорды құлыптау жылу сорғысының кез келген түрі үшін қосымша (Ауадан ауаға жылу сорғысы, Геотермалдық жылу сорғысы).

3-кесте.

#ISU	ISU атауы	ISU опциялары (әдепкі мәндері қарайтылған)	Ескертпелер
356	Aux Heat Lock Out (Қосымша жылуды өшіру) (Aux Heat Outdoor Lockout)	Өшірулі, 5°F-тан 65°F-қа дейін (5°F қадаммен) немесе -15.0°C-тан 18.5°C-қа дейін (2.5°C немесе 3.0°C қадаммен)	Aux Heat Lockout (Қосымша жылуды өшіру) сыртқы температураны талап етеді. Энергия төлемдерін оңтайландыру және белгілі бір сыртқы температура шегінен жоғары қымбат Aux Heat (Қосымша жылу) көзін іске қосуға жол бермеу үшін Aux Heat Lockout (Қосымша жылуды өшіру) параметрін орнатыңыз. Бұл ISU тек ISU 200 Heat Pump (Жылу сорғысы) параметріне орнатылған, ЖӘНЕ ISU 260 Thermostat control (Термостатты басқару) параметріне орнатылған ЖӘНЕ егер ISU 221 Aux/E stages (Aux/E сатылары) = 1 болса ғана көрсетіледі.
365	Cool 1 CPH (Салқындату циклінің 1-сатысының жылдамдығы)	1-6 CPH (3 CPH)	Бұл ISU тек Cool Compressor Stages (Салқындату компрессорының сатылары) 1 немесе одан да көп сатыға орнатылған кезде ғана көрсетіледі. Цикл жылдамдығы жүйенің 50% жүктеме кезінде өлшенген 1 сағат ішіндегі циклдерінің максималды санын шектейді. Мысалы, 3 CPH параметріне орнатылған кезде, 50% жүктеме кезінде жүйе сағатына ең көп дегенде 3 рет цикл жасайды (10 минут қосулы, 10 минут өшірулі). Жүктеме шарттары 50% жүктемеден аз немесе көп болғанда жүйе сирек цикл жасайды.
366	Cool 2 CPH (Салқындату циклінің 2-сатысының жылдамдығы)	1-6 CPH (3 CPH)	Бұл ISU тек Cool/Compressor Stages (Салқындату/Компрессор сатылары) 2-ге орнатылған кезде ғана көрсетіледі.
370	Heat 1 CPH (Жылыту циклінің 1-сатысының жылдамдығы)	1-12 CPH	Бұл ISU тек Heat Stages (Жылыту сатылары) 1 сатыға немесе одан да көп сатыға орнатылған кезде ғана көрсетіледі. Цикл жылдамдығы жүйенің 50% жүктеме кезінде өлшенген 1 сағат ішіндегі циклдерінің максималды санын шектейді. Мысалы, 3 CPH параметріне орнатылған кезде, 50% жүктеме кезінде жүйе сағатына ең көп дегенде 3 рет цикл жасайды (10 минут қосулы, 10 минут өшірулі). Жүктеме шарттары 50% жүктемеден аз немесе көп болғанда жүйе сирек цикл жасайды. Әрбір жылыту жабдығы түрі үшін ұсынылатын (әдепкі) цикл жылдамдығы параметрлері төменде келтірілген: Стандартты тиімділіктегі газбен үрлемелі ауа = 5 CPH; Жоғары тиімділіктегі газбен үрлемелі ауа = 3 CPH; Маймен үрлемелі ауа = 5 CPH; Электрмен үрлемелі ауа = 9 CPH; Желдеткіш катушкасы = 3 CPH; Ыстық сумен жылыту = 3 CPH; Бу = 1 CPH.
371	Heat 2 CPH (Жылыту циклінің 2-сатысының жылдамдығы)	1-12 CPH	Бұл ISU тек Heat Stages (Жылыту сатылары) 2 сатыға орнатылған кезде ғана көрсетіледі. Әрбір жылыту жабдығы түрі үшін ұсынылатын (әдепкі) цикл жылдамдығы параметрлері төменде келтірілген: Стандартты тиімділіктегі газбен үрлемелі ауа = 5 CPH; Жоғары тиімділіктегі газбен үрлемелі ауа = 3 CPH; Маймен үрлемелі ауа = 5 CPH; Электрмен үрлемелі ауа = 9 CPH; Желдеткіш катушкасы = 3 CPH; Ыстық сумен жылыту = 3 CPH; Бу = 1 CPH.
375	Aux Heat CPH (Қосымша жылу циклінің жылдамдығы)	1-12 CPH	Бұл ISU тек ISU 200 = Heat Pump (Жылу сорғысы) және ISU 221=1 болғанда ғана көрсетіледі. Ол тек Auxiliary Heat (Қосымша жылу) конфигурацияланған кезде ғана көрсетіледі. Әрбір жылыту жабдығы түрі үшін ұсынылатын цикл жылдамдығы параметрлері төменде келтірілген: Стандартты тиімділіктегі газбен үрлемелі ауа = 5 CPH; Жоғары тиімділіктегі газбен үрлемелі ауа = 3 CPH; Маймен үрлемелі ауа = 5 CPH; Электрмен үрлемелі ауа = 9 CPH.
378	EM Heat CPH (Төтенше жағдайдағы жылу циклінің жылдамдығы)	1-12 CPH	Бұл ISU тек Emergency Heat (Төтенше жағдайдағы жылу) конфигурацияланған және ISU 253: Aux/E Terminal Control (Aux/E терминалын басқару) Aux және E жылуын тәуелсіз басқаруға орнатылған кезде ғана көрсетіледі. Әрбір жылыту жабдығы түрі үшін ұсынылатын цикл жылдамдығы параметрлері төменде келтірілген: Стандартты тиімділіктегі газбен үрлемелі ауа = 5 CPH; Жоғары тиімділіктегі газбен үрлемелі ауа = 3 CPH; Маймен үрлемелі ауа = 5 CPH; Электрмен үрлемелі ауа = 9 CPH.
387	Compressor Protection (Компрессорды қорғау)	Өшірулі, 1-5 минут	Термостатта компрессорды өшіргеннен кейін тым ерте қайта қосуға жол бермейтін компрессорды қорғау (минималды өшіру таймері) бар. Минималды өшіру таймері компрессор өшірілгеннен кейін іске қосылады. Егер минималды өшіру таймері кезінде қоңырау шалынса, термостат дисплейде "Wait" ("Күте тұрыңыз") дегенді көрсетеді. Бұл ISU, егер ISU 220 кем дегенде 1 сатыға орнатылса, көрсетіледі.
390	Ext Fan Run Time in Cool (Салқындату кезіндегі сыртқы желдеткіштің жұмыс істеу уақыты)	Өшірулі, 30, 60, 90 секунд 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 минут	Салқындату аяқталғаннан кейін, термостат тиімділікті арттыру үшін желдеткішті таңдалған уақыт аралығында қосып тұрады. Бұл тұрғын үйге ылғалдылықты қайта енгізуі мүмкін. Бұл ISU, егер ISU 220 кем дегенде 1 сатыға орнатылса, көрсетіледі.

4-кесте.

#ISU	ISU атауы	ISU опциялары (әдепкі мәндері қарайтылған)	Ескертпелер
391	Ext Fan Run Time in Heat (Жылыту кезіндегі сыртқы желдеткіштің жұмыс істеу уақыты)	Өшірулі, 30, 60, 90 секунд 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 минут	Жылыту аяқталғаннан кейін, термостат тиімділікті арттыру үшін желдеткішті таңдалған уақыт аралығында қосып тұрады. Бұл ISU, егер ISU 230 Thermostat Controls Fan (Термостат желдеткішті басқарады) параметріне орнатылса, көрсетіледі.
425	Adaptive Recovery (Бейімделгіш қалпына келтіру)	Қосулы, Өшірулі	Adaptive Intelligent Recovery (AIR) (Бейімделгіш интеллектуалды қалпына келтіру) - бұл жайлылық параметрі. Жылыту немесе салқындату жабдығы ертерек қосылып, үй ішіндегі температура жоспарланған уақытта белгіленген нүктеге сәйкес келуін қамтамасыз етеді.
429	Max Cool Temperature (Салқындатудың максималды температурасы)	Min. Coal Temp.-тан 99°F-қа дейін немесе 37.0°C-қа дейін (90°F немесе 32°C)	Пайдаланушы салқындату температурасын осы деңгейден жоғары орната алмайды.
430	Min Cool Temperature (Салқындатудың минималды температурасы)	50°F немесе 10.0°C-тан Max. Cool Temp.-қа дейін (50°F немесе 10°C)	Пайдаланушы салқындату температурасын осы деңгейден төмен орната алмайды.
431	Max Heat Temperature (Жылытудың максималды температурасы)	Min. Heat Temp.-тан 90°F-қа дейін немесе 32.0°C-қа дейін (90°F немесе 32°C)	Пайдаланушы жылыту температурасын осы деңгейден жоғары орната алмайды.
432	Min Heat Temperature (Жылытудың минималды температурасы)	40°F немесе 4.4°C-тан Max. Heat Temp.-қа дейін (50°F немесе 10°C)	Пайдаланушы жылыту температурасын осы деңгейден төмен орната алмайды.
435	Lock Screen (Экранды құлыптау)	Жоқ, Ішінара, Толық	Құлыптан босатылған: Пайдаланушының термостат параметрлеріне толық қол жеткізуі бар. Ішінара құлыпталған: Пайдаланушы тек температура параметрлерін ғана өзгерте алады. Толық құлыпталған: Пайдаланушы ешқандай параметрді өзгерте алмайды, Экран әдепкі зауыттық кодпен құлыпталады және оны өзгерту мүмкін емес. Бұл код термостат экранын құлыптауға жақындағанда қысқа уақытқа көрсетіледі. Өтінемін болашақта анықтама алу үшін кодты қауіпсіз жерге жазып алыңыз.
500	Indoor Sensor (Үй ішіндегі датчик)	Иә, Жоқ	UWP-дегі "S" терминалдарына қашықтағы үй ішіндегі датчикті сыммен қосқыңыз келгенде, осы ISU-ды орнатыңыз - "Сымдарды қосуды" қараңыз. Бұл ISU тек ISU 130 конфигурацияланған сымды сыртқы датчик ЖОҚ параметріне орнатылған жағдайда ғана көрсетіледі.
515	Sensor type (Датчик түрі)	10k, 20k	Сымды үй ішіндегі датчиктің кедергі түрін таңдаңыз. Бұл ISU тек үй ішіндегі датчик конфигурацияланған кезде ғана көрсетіледі - ISU 500.
520	Temperature Control (Температураны басқару)	Термостат, Сымды, Орташа	Бұл ISU тек үй ішіндегі датчик конфигурацияланған кезде ғана көрсетіледі - ISU 500. Сіз қай температура көзін пайдалану керектігін таңдай аласыз немесе термостаттан өлшеудің жоғары дәлдігі үшін термостатты да, қашықтағы датчиктерді де пайдалануды сұрай аласыз.
702	Air Filters (Ауа сүзгілері)	0 - 2	Бұл ISU жүйедегі ауа сүзгілерінің санын білдіреді.
711	Air Filter 1 Reminder (Ауа сүзгісі 1 туралы еске салғыш)	Өшірулі 10, 20, 30, 45, 60, 90, 120, 150 Жұмыс істеу күндері 30, 45, 60, 75 Күн 3, 4, 5, 6, 9, 12, 15 Ай	Күнтізбелік немесе жабдықтың жұмыс істеу уақытына негізделген еске салғышты таңдаңыз.
712	Air Filter 2 Reminder (Ауа сүзгісі 2 туралы еске салғыш)	Өшірулі 10, 20, 30, 45, 60, 90, 120, 150 Жұмыс істеу күндері 30, 45, 60, 75 Күн 3, 4, 5, 6, 9, 12, 15 Ай	Күнтізбелік немесе жабдықтың жұмыс істеу уақытына негізделген еске салғышты таңдаңыз.
810	Hum Pad Reminder (Ылғалдандырғыш төсемі туралы еске салғыш)	Өшірулі 6, 12 Күнтізбелік ай
921	Dehum Filter Reminder (Ылғалсыздандырғыш сүзгісі туралы еске салғыш)	Өшірулі 30, 60 Күнтізбелік күн 3 - 12 Күнтізбелік ай (1 ай қадаммен)

5-кесте.

#ISU	ISU атауы	ISU опциялары (әдепкі мәндері қою қаріппен)	Ескертпелер
1000	Желдету түрі (Vent Type)	Жоқ (None), ERV/HRV, Пассивті (Passive), Таза ауа клапаны (Fresh Air Damper)	Жоқ (None): Термостат желдетуді басқармайды. ERV/HRV: Термостат желдету үшін энергияны рекуперациялау желдеткішін немесе жылуды рекуперациялау желдеткішін басқарады. Пассивті (желдеткіш қана) (Passive (Fan Only)): Термостат желдету үшін желдеткішті қосады. Пассивті желдеткішке орнатылған кезде термостат клапанды немесе желдеткішті басқармайды. Пассивті желдету/пассивті желдеткіш параметрі тек үй ішіндегі үрлегіш желдеткішті іске қосады. Бұл параметр клапанды ашпайды немесе желдеткішті іске қоспайды. Бұл параметрді желдету үшін пайдалану үшін үйде сырттан қайтару құбырына немесе әрдайым ашық болатын немесе үрлегіш желдеткіш қосылған сайын автоматты түрде ашылатын клапаны бар құбырмен орнатылуы керек. Ескертпе: Кейбір модельдер тек пассивті желдеткіш параметрін ұсынады.
1005	Желдету әдісі (Vent Method)	ASHRAE 2010, ASHRAE 2013, Пайыздық қосылу уақыты (Percent On Time)	Ескертпе: Бұл ISU опциялары термостаттың моделіне байланысты өзгеруі мүмкін.
1006	Желдеткішті басқару (Vent Fan Control)	Термостат (Thermostat), Жабдық (Equipment)	Термостат (Thermostat): Термостат желдету қажет болған кезде желдетуді және желдеткішті қосады. Жабдық (Equipment): Желдету жабдығы үрлегіш желдеткішті басқарады.
1007	Жатын бөлмелер (Bedrooms)	1-6 (2)	Бұл ISU тек 1005 ISU желдету әдісі (Ventilation Method) ASHRAE 2010 немесе 2013 болып орнатылған кезде көрсетіледі.
1008	Үй өлшемі (Home Size)	1000 - 5000 шаршы фут (1000 шаршы фут) (1000 Sq. Ft.)	Бұл ISU тек 1005 ISU желдету әдісі (Ventilation Method) ASHRAE 2010 немесе 2013 болып орнатылған кезде көрсетіледі.
1009	Желдету жылдамдығы (Vent Rate)	30 - 350 CFM (5 CFM қадаммен) (150 CFM)	Бұл ISU тек 1005 ISU желдету әдісі (Ventilation Method) ASHRAE 2010 немесе 2013 болып орнатылған кезде көрсетіледі.
1011	Желдетудің пайыздық қосылу уақыты (Vent Percent On Time)	10% - 100% (30%)	Термостат желдету жабдығын орнатушының параметрлерінде (1012 ISU) енгізілген пайызға негізделе отырып басқарады. Мысалы, егер пайыздық қосылу уақыты (Percent on Time) 50%-ға орнатылса, желдету жабдығы 1 сағат ішінде 50% жұмыс уақытына жеткенше (шамамен 30 минут) кездейсоқ уақытта жұмыс істейді. Бұл ISU тек 1005 ISU пайыздық қосылу уақытына (Percent On Time) орнатылған болса ғана көрсетіледі.
1012	Желдету басымдығы (Vent Priority)	Бұғаттаулар (Lockouts), ASHRAE	Бұғаттаулар (Lockouts) басымдықта: Термостат ASHRAE желдету стандартына қарағанда бұғаттауларға басымдық береді. Термостат келесі бұғаттау жағдайларында (егер конфигурацияланған болса) желдетуді іске қоспайды, егер сіз желдетуді қолмен шақырмасаңыз: Сыртқы жағдайларда желдетуді бұғаттау (1013, 1014 және 1015 ISU). "Ұйқы" (Sleep) бағдарламасы кезеңдерінде желдетуді бұғаттау. Ескертпе: Бұл опцияны пайдаланушы мәзірдегі (Menu) желдету экранында орнатады. ASHRAE басымдықта: ASHRAE ұзақ өшіру циклінен кейін қосымша желдетуді талап етеді. Термостат сыртқы жағдайлар қолайлы болған кезде қосымша желдетуді іске қосу арқылы ASHRAE желдету стандартына сәйкес келеді. Егер сыртқы жағдайлар қолайлы болған кезде ASHRAE стандартына сәйкес келу мүмкін болмаса, термостат сыртқы бұғаттауларды жоққа шығарады және желдетуді іске қосады. Бұл опцияны пайдаланған кезде ASHRAE желдету стандартына қысқа жұмыс уақытында сәйкес келу үшін желдету жабдығының жылдамдығын (CFM) арттыру ұсынылады. "Ұйқы" (Sleep) кезінде желдетуді бұғаттау мүмкіндігі ASHRAE басымдықта (ASHRAE is Priority) опциясын таңдаған кезде қолжетімді емес.
1013	Сыртқы төмен температурада желдетуді бұғаттау (Low Outdoor Temp Vent Lockout)	Өшірулі (Off), -20°F-тан -40°F-қа дейін (5°F қадаммен) немесе -28.0°C-тан -4.0°C-қа дейін (2.0°C қадаммен)	130 ISU сымды (Wired) немесе интернетке (Internet) орнатылуы керек. Бұл ISU тек 1000 ISU желдету түрі (Ventilation Type) ERV/HRV немесе таза ауа клапанына (Fresh Air Damper) орнатылған кезде көрсетіледі.
1014	Сыртқы жоғары температурада желдетуді бұғаттау (High Outdoor Temp Vent Lockout)	Өшірулі (Off), 80°F-тан 110°F-қа дейін (5°F қадаммен) немесе 26°C-тан 44°C-қа дейін (2°C қадаммен)	130 ISU сымды (Wired) немесе интернетке (Internet) орнатылуы керек. Бұл ISU тек 1000 ISU желдету түрі (Ventilation Type) ERV/HRV немесе таза ауа клапанына (Fresh Air Damper) орнатылған кезде көрсетіледі.
1015	Сыртқы жоғары шық нүктесінде желдету (High Outdoor Dewpoint Vent)	Өшірулі (Off), 65°F-тан 85°F-қа дейін (5°F қадаммен) немесе 18°C-тан 30°C-қа дейін (2°C қадаммен)	130 ISU интернетке (Internet) орнатылуы керек. Бұл ISU тек 1000 ISU желдету түрі (Ventilation Type) ERW/HRV немесе таза ауа клапанына (Fresh Air Damper) орнатылған болса ғана көрсетіледі.

6-кесте.

#ISU	ISU атауы	ISU опциялары (әдепкі мәндері қою қаріппен)	Ескертпелер
1017	Желдету өзегін еске салу (Vent Core Reminder)	Өшірулі (Off), 3, 6, 9, 12 ай	Бұл ISU тек 1000 ISU ERV/HRV-ға орнатылған болса ғана көрсетіледі.
1018	Желдету сүзгісін еске салу (Vent Filter Reminder)	Өшірулі (Off), 3, 6, 9, 12 ай
1100	Ультракүлгін құрылғылар (UV Devices)	0 - 2	Кейбір жүйелерде екі ультракүлгін құрылғысы болуы мүмкін, біреуі A-катушкасы үшін, екіншісі ауаны тазарту үшін. Әрқайсысы үшін бөлек ауыстыру туралы еске салғышты орнатуға болады.
1105	Ультракүлгін шам 1 туралы еске салғыш (UV Bulb 1 Reminder)	Өшірулі (Off), 6, 12, 24 ай
1106	Ультракүлгін шам 2 туралы еске салғыш (UV Bulb 2 Reminder)	Өшірулі (Off), 6, 12, 24 ай
1401	Бос тұрған кездегі жарықтық (Idle Brightness)	0 = Өшірулі (Off), 0 - 5	Әдепкі 0-ден (фондық жарық өшірулі) 5-ке дейін (максималды жарықтық) белсенді емес фондық жарықтың (бос экранның) жарықтығын реттеңіз.
1410	Сағат форматы (Clock Format)	12 сағат (12 hour), 24 сағат (24 hour)
1415	Жазғы уақыт (Daylight Saving)	Қосулы (On), Өшірулі (Off)	Жазғы уақытты қолданбайтын аймақтарда өшіруліге (Off) орнатыңыз.
1420	Температура ығысуы (Temp Offset)	Өшірулі (Off), -3°F-тан 3°F-қа дейін (1°F қадаммен) немесе -1.5°C-тан 1.5°C-қа дейін (0.5°C қадаммен)	0°F - көрсетілген температура мен нақты бөлме температурасы арасында айырмашылық жоқ. Термостат нақты өлшенген температурадан 3°F (1.5°C) төмен немесе жоғары көрсете алады.

Жүйелік тестілеуді орындау

Жүйелік орнатуды ADVANCED MENU (ҚОСЫМША МӘЗІР) ішіндегі SYSTEM TEST (ЖҮЙЕ ТЕСТІ) опциясы арқылы тексере аласыз.

1. ADVANCED MENU (ҚОСЫМША МӘЗІР) опцияларына кіру үшін Lyric термостатындағы Menu (Мәзір) түймесін 5 секунд басып тұрыңыз.
2. SYSTEM TEST (ЖҮЙЕ ТЕСТІ) бөліміне өту үшін немесе түймесін түртіңіз.

3. Select (Таңдау) түймесін түртіңіз немесе мәтін аймағын түртіңіз.
4. Жүйелік тест түрін таңдау үшін немесе түймесін түртіңіз. Select (Таңдау) түймесін түртіңіз немесе мәтін аймағын түртіңіз.
5. Жылу тесті мен салқындату тесті үшін жабдықтың әрбір кезеңін іске қосу үшін немесе түймесін пайдаланыңыз. Желдеткіш тесті үшін желдеткішті қосу және өшіру үшін немесе түймесін пайдаланыңыз.


ЕСКЕРТПЕ: Сағат кезеңдер жұмыс істеп тұрғанда таймер ретінде пайдаланылады. Жүйелік тест жұмыс істеп тұрғанда Heat On (Жылу қосулы) және Cool On (Салқындату қосулы) индикаторлары көрсетіледі.

Жабдық күйін көру

1. Термостат басқаратын жабдықтың күйін Menu (Мәзір) ішіндегі EQMT STATUS (ЖАБДЫҚ КҮЙІ) опциясынан көруге болады.
   Термостаттағы Menu (Мәзір) түймесін түртіңіз.
2. EQMT STATUS (ЖАБДЫҚ КҮЙІ) бөліміне өту үшін немесе түймесін түртіңіз.
   Select (Таңдау) түймесін түртіңіз немесе мәтін аймағын түртіңіз.

3. Термостат басқаратын барлық жабдықтың күйін көру үшін немесе түймесін түртіңіз. Термостаттың қандай мүмкіндікті қолдайтынына немесе оның қалай орнатылғанына байланысты, Equipment Status (Жабдық күйі) экраны келесі жүйелер үшін деректерді хабарлайды:

• Жылыту және салқындату
• Желдеткіш
• Желдету (тек белгілі бір үлгілерде ғана бар)


Ақаулықтарды жою

Экран бос

• Қажет болса, автоматты ажыратқышты тексеріп, қайта орнатыңыз.
• Жылыту және салқындату жүйесіндегі қуат қосқышының қосулы екеніне көз жеткізіңіз.
• Пеш есігінің мықтап жабылғанына көз жеткізіңіз.

Экранды оқу қиын

• Термостаттың Menu (Мәзір) бөлімінде экран жарықтығын өзгертіңіз. Термостат экранының белсенді емес артқы жарығының жарықтық қарқындылығын арттырыңыз (макс. 5 деңгей).

Жылыту немесе салқындату жүйесі жауап бермейді

• Жүйені жылытуға орнату үшін Mode (Режим) түймесін түртіңіз. Температураның Inside (Ішкі) температурадан жоғары екеніне көз жеткізіңіз.
• Жүйені салқындатуға орнату үшін Mode (Режим) түймесін түртіңіз. Температураның Inside (Ішкі) температурадан төмен екеніне көз жеткізіңіз.
• Қажет болса, автоматты ажыратқышты тексеріп, қайта орнатыңыз.
• Жылыту және салқындату жүйесіндегі қуат қосқышының қосулы екеніне көз жеткізіңіз.
• Пеш есігінің мықтап жабылғанына көз жеткізіңіз.

Ескертулер мен еске салғыштар

Ескертулер мен еске салғыштар үй экранындағы сағат аймағындағы ескерту белгішесі мен ескерту нөмірі арқылы көрсетіледі. Menu/Alerts (Мәзір/Ескертулер) бөлімінде белсенді ескертулер туралы қосымша ақпаратты оқи аласыз, маңызды емес ескертулерді кейінге қалдыра аласыз немесе жоя аласыз.

Нөмір	Ескерту/Еске салғыш	Анықтамасы
164	Жылу сорғысына қызмет көрсету қажет	Жылу сорғысына қызмет көрсету қажет. Жылу сорғысына диагноз қою және қызмет көрсету үшін дилерге хабарласыңыз.
168	Wi-Fi радио қатесі	Сымсыз модуль жұмыс істемейді. Сымсыз мүмкіндіктер қолжетімді емес. Термостатты ауыстыру үшін дилерге хабарласыңыз.
170	Ішкі жад қатесі	Термостаттың жадында қате пайда болды. Көмек алу үшін дилерге хабарласыңыз.
171	Күні мен уақытты орнатыңыз	Термостатта күні мен уақытты орнатыңыз. Күні мен уақыт бағдарлама кестесі сияқты белгілі бір мүмкіндіктердің жұмыс істеуі үшін қажет.
173	Термостат температурасы сенсорының қатесі	Термостат сенсорында қате пайда болды. Термостатты ауыстыру үшін дилерге хабарласыңыз.
175	Айнымалы ток қуаты қайта қосылды	Қуат жоғалғаннан кейін термостатқа айнымалы ток қуаты қайта қосылды.
177	Үй ішіндегі температура сенсорының қатесі	Сымды үй ішіндегі температура сенсоры қосылмаған немесе сымдарда қысқа тұйықталу бар. Көмек алу үшін дилерге хабарласыңыз.
178	Сыртқы температура сенсорының қатесі	Сымды сыртқы температура сенсоры қосылмаған немесе сымдарда қысқа тұйықталу бар. Көмек алу үшін дилерге хабарласыңыз.
181	Ауа сүзгісін ауыстырыңыз (1)	Ауа сүзгісін ауыстырыңыз (1). Ауыстырылғаннан кейін термостат экранындағы "dismiss" (жою) түймесін түрту арқылы таймерді қайта орнатыңыз.
182	Ауа сүзгісін ауыстырыңыз (2)	Ауа сүзгісін ауыстырыңыз (2). Ауыстырылғаннан кейін термостат экранындағы "dismiss" (жою) түймесін түрту арқылы таймерді қайта орнатыңыз.
183	Ылғалдандырғыш багын тазалаңыз және су сүзгісін ауыстырыңыз	Ылғалдандырғыш багын тазалаңыз және су сүзгісін ауыстырыңыз немесе мұны сіз үшін жасау үшін дилерге хабарласыңыз. Ауыстырылғаннан кейін термостат экранындағы "dismiss" (жою) түймесін түрту арқылы таймерді қайта орнатыңыз.
184	Ылғалдандырғыш төсемін ауыстырыңыз	Ылғалдандырғыш төсемін ауыстырыңыз. Ауыстырылғаннан кейін термостат экранындағы "dismiss" (жою) түймесін түрту арқылы таймерді қайта орнатыңыз.
185	Ауа құрғатқыш сүзгісін ауыстырыңыз	Ауа құрғатқыш сүзгісін ауыстырыңыз. Ауыстырылғаннан кейін термостат экранындағы "dismiss" (жою) түймесін түрту арқылы таймерді қайта орнатыңыз.
186	Желдеткіш өзекшесін тазалаңыз	Желдеткіш өзекшесін тазалаңыз. Ауыстырылғаннан кейін термостат экранындағы "dismiss" (жою) түймесін түрту арқылы таймерді қайта орнатыңыз.
187	Желдеткіш сүзгісін тазалаңыз немесе ауыстырыңыз	Желдеткіш сүзгісін тазалаңыз немесе ауыстырыңыз. Ауыстырылғаннан кейін термостат экранындағы "dismiss" (жою) түймесін түрту арқылы таймерді қайта орнатыңыз.
188	Ультракүлгін шамын ауыстырыңыз (1)	Ультракүлгін шамын ауыстырыңыз (1). Ауыстырылғаннан кейін термостат экранындағы "dismiss" (жою) түймесін түрту арқылы таймерді қайта орнатыңыз.
189	Ультракүлгін шамын ауыстырыңыз (2)	Ультракүлгін шамын ауыстырыңыз (2). Ауыстырылғаннан кейін термостат экранындағы "dismiss" (жою) түймесін түрту арқылы таймерді қайта орнатыңыз.
210	Сыртқы температура үшін онлайн тіркеліңіз	Интернеттен сыртқы температураны алу үшін онлайн тіркеу қажет. Сыртқы температура сіздің ағымдағы жүйелік орнатуыңыз үшін қажет. Термостатты тіркеу үшін Lyric қолданбасын жүктеп алыңыз.
388	Қашықтан кіру және сыртқы температура үшін онлайн тіркеліңіз	Қашықтан кіру және сыртқы температура үшін онлайн тіркеу қажет. Термостатты тіркеу үшін Lyric қолданбасын жүктеп алыңыз.
399	Интернет жоқ	Интернетке қосылу үзілді. Желі параметрлерін тексеріңіз.
400	Wi-Fi сигналы жоқ	Wi-Fi сигналы жоғалды. Термостаттың қайта қосылуын күтіңіз немесе жаңа Wi-Fi желісін таңдаңыз. Lyric қолданбасындағы қадамдарды орындаңыз
508	Wi-Fi конфигурацияланбаған	Lyric қолданбасын жүктеп алыңыз және термостатты Wi-Fi желісіне қосу үшін қадамдарды орындаңыз.

ЭЛЕКТРЛІК ҚАУІП
Электр тогының соғуына немесе жабдықтың зақымдалуына әкелуі мүмкін. Орнатуды бастамас бұрын қуатты ажыратыңыз.

ЖАБДЫҚТЫҢ ЗАҚЫМДАЛУ ҚАУПІ
Компрессорды қорғау тестілеу кезінде айналып өтіледі. Жабдықтың зақымдалуын болдырмау үшін компрессорды жылдам айналдырудан аулақ болыңыз.

СЫНАП ТУРАЛЫ ЕСКЕРТУ
Егер бұл өнім герметикалық түтікшеде сынап бар басқару құралын алмастыратын болса, ескі басқару құралын қоқысқа тастамаңыз. Қайта өңдеу және дұрыс жою туралы нұсқаулар алу үшін жергілікті қалдықтарды басқару органына хабарласыңыз.

Техникалық сипаттамалар

Температура диапазондары
Жылу: 40°F-тан 90°F-қа дейін (4,5°C-тан 32,0°C-қа дейін)
Салқындату: 50°F-тан 99°F-қа дейін (10,0°C-тан 37,0°C-қа дейін)

Жұмыс ортасының температурасы
37°F-тан 102°F-қа дейін (2,8°C-тан 38,9°C-қа дейін)

Жеткізу температурасы
-20°F-тан 120°F-қа дейін (-28,9°C-тан 48,9°C-қа дейін)

Жұмыс салыстырмалы ылғалдылығы
5%-дан 90%-ға дейін (конденсатсыз)

Дюймдегі (мм) физикалық өлшемдері (H x W x D)
Lyric T6 PRO Wi-Fi Thermostat (TH6320WF2003):
4-5/64 x 4-5/64 x 1-1/16 (104 x 104 x 27)
Lyric T6 PRO Wi-Fi Thermostat (TH6220WF2006):
4-5/64 x 4-5/64 x 1-1/16 (104 x 104 x 27)
UWP Mounting System (THP2600A1009):
2-9/32 x 2-13/64 x 2-43/64 (58 x 56 x 10)
Standard Installation Adapter (THP2400A1076):
3-29/32 x 3-57/64 x 21/32 (99 x 99 x 17)
Decorative Cover Plate – Small (THP2400A1050):
4-49/64 x 4-49/64 x 11/32 (121 x 121 x 9)
Decorative Cover Plate – Large (THP2400A1068):
6-7/64 x 6-7/64 x 9/32 (155 x 155 x 7)

Электрлік рейтингтер

Терминал	Кернеу (50/60Гц)	Жұмыс тогы
W Жылыту (Powerpile)	20-30 Vac 750 mV DC	0.02-1.0 A 100 mA DC
W2 (Қосымша) Жылыту	20-30 Vac	0.02-1.0 A
E Төтенше жылу	20-30 Vac	0.02-0.5 A
Y Компрессор 1-кезең	20-30 Vac	0.02-1.0 A
Y2 Компрессор 2-кезең	20-30 Vac	0.02-1.0 A
G Желдеткіш	20-30 Vac	0.02-0.5 A
O/B Ауыстырып қосқыш	20-30 Vac	0.02-0.5 A
L/A Кіріс	20-30 Vac	0.02-0.5 A
U Әмбебап	20-30 Vac	0.02-0.5 A

Қуат тұтыну
Артқы жарық қосулы: 1.48VA
Артқы жарық өшірулі: 0.88VA

Нормативтік ақпарат

FCC ЕРЕЖЕЛЕРІ
§ 15.19 (a)(3)
Бұл құрылғы FCC ережелерінің 15-бөліміне сәйкес келеді.
Жұмыс келесі екі шартқа байланысты:

1. Бұл құрылғы зиянды кедергі тудырмауы мүмкін және
2. Бұл құрылғы қажетсіз жұмысқа әкелуі мүмкін кедергілерді қоса алғанда, кез келген алынған кедергіні қабылдауы керек.

IC ЕРЕЖЕЛЕРІ
RSS-GEN
Бұл құрылғы Industry Canada лицензиясынан босатылған RSS-теріне сәйкес келеді.

Жұмыс келесі екі шартқа байланысты:

1. Бұл құрылғы кедергі тудырмауы мүмкін; және
2. Бұл құрылғы құрылғының қажетсіз жұмысына әкелуі мүмкін кедергілерді қоса алғанда, кез келген кедергіні қабылдауы керек.

FCC ескертуі (15.21-бөлім) (тек АҚШ)
Сәйкестік үшін жауапты тарап тікелей мақұлдамаған өзгерістер немесе модификациялар пайдаланушының жабдықты пайдалану құқығын жоюы мүмкін.

5 жылдық шектеулі кепілдік

Кепілдік туралы ақпарат алу үшін мына сайтқа өтіңіз: http://customer.honeywell.com

Автоматтандыру және басқару жүйелері
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® АҚШ-та тіркелген сауда белгісі.
© 2016 Honeywell International Inc.
33-00153—07 M.S. Rev. 08-16
АҚШ-та басып шығарылған.

Сілтемелер

• Honeywell Customer Portal

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Honeywell Lyric T6 Pro Wi-Fi бағдарламаланатын термостат нұсқаулығы жүктеп алу

Қолжетімді тілдер
