Honeywell Lyric T6 Pro Wi-Fi Programlanabilir Termostat Kullanım Kılavuzu

Paket İçeriği

• Lyric T6 PRO Wi-Fi Termostat
• UWP Montaj Sistemi
• Honeywell Standart Kurulum Adaptörü (J-box adaptörü)
• Honeywell Dekoratif Kapak Plakası – Küçük; boyut 4-49/64 inç = 121mm.
• Vidalar ve dübeller
• Profesyonel Kurulum Kılavuzu
• Başlangıç ​​Kılavuzu

Uyumluluk

• Çoğu ısıtma, soğutma ve ısı pompası sistemleriyle uyumlu
• Gerekli: 24 VAC güç ("C" kablosu)
• Elektrikli süpürgelik ısıtma (120-240V) ile çalışmaz
• Milivolt sistemleriyle çalışmaz
• Android veya iOS akıllı telefon veya tablet

Müşteri yardımı

WEB customer.honeywell.com

TELEFON 1-800-633-3991

UWP Montaj Sistemi kurulumu

1. UWP'yi bulmak için paketi açın. Şekil 1'e bakın.

2. UWP'yi duvara yerleştirin. Seviyeleyin ve delik konumlarını işaretleyin. Şekil 2'ye bakın.
   İşaretli konumlarda delikler açın ve ardından verilen duvar dübellerini bir çekiç kullanarak duvara hafifçe vurun.
   ‒ Alçıpan için 7/32" delikler açın.

3. Kapağı açın ve kabloları UWP'nin kablo deliğinden geçirin. Şekil 3'e bakın.

4. UWP'yi duvar dübellerinin üzerine yerleştirin. UWP ile birlikte verilen montaj vidalarını takın ve sıkın. Aşırı sıkmayın. UWP vidaları #8 1-1/2" artık hareket etmeyene kadar sıkın. Kapağı kapatın. Şekil 4'e bakın.

   Verilen 3x vida #8 1-1/2" kullanın

İsteğe Bağlı Dekoratif Kapak Plakası kurulumu

İsteğe Bağlı Kapak Plakasını şu durumlarda kullanın:

• Termostatı bir elektrik bağlantı kutusuna monte ederken
• Veya eski termostattan kalan boya boşluğunu kapatmanız gerektiğinde.

5. Bağlantı Kutusu Adaptörünü Kapak Plakasından ayırın. Şekil 5'e bakın.

6. Bağlantı Kutusu Adaptörünü duvara veya bir elektrik kutusuna sekiz vida deliğinden herhangi birini kullanarak monte edin. Kapak Plakası Kiti ile birlikte verilen montaj vidalarını takın ve sıkın. Aşırı sıkmayın. Adaptör Plakasının düz olduğundan emin olun. Şekil 6'ya bakın.

7. UWP'yi Bağlantı Kutusu Adaptörünün üst kancasına asarak ve ardından UWP'nin altını yerine oturtarak takın. Şekil 7'ye bakın.

8. Kapak Plakasını Bağlantı Kutusu Adaptörüne oturtun. Şekil 8'e bakın.


UWP Kablolaması

Kabloları UWP üzerindeki ilgili terminallerin iç deliklerine (terminal başına bir kablo) sıkıca yerleşene kadar itmek için tırnaklara basın. Güvende olduklarını doğrulamak için kabloları hafifçe çekin. Kabloları tekrar serbest bırakmanız gerekirse, UWP'nin yanlarındaki terminal tırnaklarına basın.

Bu kablolama sadece bir örnektir, sizinki farklılık gösterebilir.

Terminal tanımlamaları

Geleneksel Sistemler		Isı pompası sistemleri
Terminal	Açıklama	Terminal	Açıklama
S/S	Kablolu bir iç mekan, dış mekan sensörü için evrensel giriş	S/S	Kablolu bir iç mekan, dış mekan sensörü için evrensel giriş
Y	Kompresör Aşaması 1	Y	Kompresör Aşaması 1
Y2	Kompresör Aşaması 2	Y2	Kompresör Aşaması 2
G	Fan Rölesi	G	Fan Rölesi
C	Soğutma transformatörünün (2 transformatör varsa) ikincil tarafından 24VAC Ortak kablo	C	Soğutma transformatörünün ikincil tarafından 24VAC Ortak kablo
K*	Wire Saver Modülündeki K'ye bağlayın	K*	Wire Saver Modülündeki K'ye bağlayın
U/U**	Havalandırma için evrensel röle	U/U**	Havalandırma için evrensel röle
A		L/A	Kompresör monitörüne bağlayın
W	Isı Aşaması 1	O/B	Isı pompaları için geçiş valfi
W2	Isı Aşaması 2	Aux	Yedek Isı
		E	Acil Durum Isısı
R	24 VAC Isıtma transformatörü	R	24 VAC Isıtma transformatörü
Rc	24 VAC Soğutma transformatörü	Rc	24 VAC Soğutma transformatörü

* THP9045A1023 Wire Saver Modülü, termostatta yalnızca dört kablonuz olduğunda ve ortak bir kablo için beşinci bir kabloya ihtiyacınız olduğunda ısıtma/soğutma sistemlerinde kullanılır. Fanın ve kompresörün tek bir kablo aracılığıyla kontrolünü sağlamak için geleneksel veya ısı pompası sistemlerinde Y ve G terminalleri yerine K terminalini kullanın; kullanılmayan kablo daha sonra ortak kablonuz olur. Daha fazla bilgi için THP9045 talimatlarına bakın.

** Havalandırma tüm modellerde mevcut değildir. U sürgüsü aşağı konumdayken (2 kablo), U kontakları kuru bir kontak setidir. Havalandırma sisteminiz 24 volt gerektiriyorsa, U sürgüsünü yukarı konuma (1 kablo) getirin. Alt U terminali dahili olarak Rc terminaline atlar. Bu uygulamada, damperinizden bir kabloyu üst U terminaline ve diğerini transformatörün ortak tarafına bağlarsınız.

Sürgü Tırnaklarını Ayarlama

R Sürgü Tırnağını ayarlayın, Şekil 9'a bakın.

• Bir veya iki transformatör sistemi arasında ayrım yapmak için yerleşik atlama telini (R Sürgü Tırnağı) kullanın.
• Yalnızca bir R kablosu varsa ve eski termostattaki R, Rc veya RH terminaline bağlıysa, sürgüyü yukarı konuma (1 kablo) ayarlayın.
• R terminaline bağlı bir kablo ve Rc terminaline bağlı bir kablo varsa, sürgüyü aşağı konuma (2 kablo) ayarlayın.

U Sürgü Tırnağını ayarlayın, Şekil 10'a bakın.

• Havalandırmayı kablolamak için evrensel rölenin yerleşik atlama telini (U Sürgü Tırnağı) kullanın. Lütfen havalandırmanın tüm modellerde desteklenmediğini unutmayın.
• U Sürgü Tırnağı aşağı konumdayken (2 kablo) U kontakları kuru bir kontak setidir.
• Ventilatör soğutma transformatörü tarafından çalıştırılıyorsa, atlama anahtarını yukarı konuma (1 kablo) getirin. Bu anahtar 1 kablo olarak ayarlandığında, alt U terminali dahili olarak Rc terminaline atlar. Bu uygulamada, havalandırma damperinden bir kabloyu U terminaline ve diğerini soğutma sistemi transformatörünün ortak tarafına bağlayın.

Kablolama

NOTLAR:

1. Mevcut kablolama yapılandırmaları ürün modellerine/ürün numaralarına göre farklılık gösterir.
2. 18 ila 22 ayar termostat kablosu kullanın. Korumalı kablo gerekli değildir.
3. 1 transformatörlü sistemler için UWP üzerindeki R Kaydırıcı Sekmesini yukarı (1 kablo) konumuna veya 2 transformatörlü sistemler için aşağı (2 kablo) konumuna ayarlayın. Bkz. "Kaydırıcı Sekmelerini Ayarlama".
4. Güçsüz havalandırma için U Kaydırıcı Sekmesini yukarı (1 kablo) konumuna veya güçlü havalandırma için aşağı (2 kablo) konumuna ayarlayın. Bkz. "Kaydırıcı Sekmelerini Ayarlama".

Geleneksel sistemler

1H/1C Sistem (1 transformatör)
R Güç
Rc [R+Rc Kaydırıcı Sekmesi ile birleştirilmiştir]
Y Kompresör kontaktörü
C 24VAC ortak
W Isı rölesi
G Fan rölesi

1H/1C Sistem (2 transformatör)
R Güç (ısıtma transformatörü)
Rc Güç (soğutma transformatörü)
Y Kompresör kontaktörü
C Soğutma transformatöründen 24 VAC ortak
W Isı rölesi
G Fan rölesi

2H/2C Sistem (1 transformatör)
R Güç
Rc [R+Rc Kaydırıcı Sekmesi ile birleştirilmiştir]
Y Kompresör kontaktörü (kademe 1)
C 24VAC ortak
W Isı rölesi (kademe 1)
G Fan rölesi
W2 Isı rölesi (kademe 2)
Y2 Kompresör kontaktörü (kademe 2)

Sıcak Su Röle Paneli
R Güç
Rc [R+Rc Kaydırıcı Sekmesi ile birleştirilmiştir]
W Isı Rölesi
C 24VAC ortak

NOT: Panel R ve C'de 24 volt AC sağlamıyorsa, kaydırıcıyı aşağı konuma getirin ve Rc ve C'ye ayrı bir transformatör bağlayın.

Fanlı Sadece Isıtma Sistemi
R Güç
Rc [R+Rc Kaydırıcı Sekmesi ile birleştirilmiştir]
C 24VAC ortak
W Isı rölesi
G Fan rölesi

Fanlı Sadece Soğutma Sistemi
R Güç
Rc [R+Rc Kaydırıcı Sekmesi ile birleştirilmiştir]
Y Kompresör kontaktörü
C 24VAC ortak
G Fan rölesi

Isı pompası sistemleri

1H/1C Isı Pompası Sistemi
R Güç
Rc [R+Rc Kaydırıcı Sekmesi ile birleştirilmiştir]
Y Kompresör kontaktörü
C 24VAC ortak
O/B Değiştirme valfi
G Fan rölesi

2H/1C Isı Pompası Sistemi
R Güç
Rc [R+Rc Kaydırıcı Sekmesi ile birleştirilmiştir]
Y Kompresör kontaktörü
C 24VAC ortak
O/B Değiştirme valfi
G Fan rölesi
Aux Yardımcı ısıtma
E Acil durum ısıtma rölesi
L Isı pompası arıza girişi

2H/2C Isı Pompası Sistemi
R Güç
Rc [R+Rc Kaydırıcı Sekmesi ile birleştirilmiştir]
Y Kompresör kontaktörü (kademe 1)
C 24VAC ortak
O/B Değiştirme valfi
G Fan rölesi
Y2 Kompresör kontaktörü (kademe 2)
L Isı pompası arıza girişi

3H/2C Isı Pompası Sistemi
R Güç
Rc [R+Rc Kaydırıcı Sekmesi ile birleştirilmiştir]
Y Kompresör kontaktörü (kademe 1)
C 24VAC ortak
O/B Değiştirme valfi
G Fan rölesi
Aux Yardımcı ısıtma
E Acil durum ısıtma rölesi
Y2 Kompresör kontaktörü (kademe 2)
L Isı pompası arıza girişi

NOT: Bu uygulama termostatın tüm modelleri tarafından desteklenmez.

Havalandırma sistemleri

NOT: Havalandırma tüm modellerde mevcut değildir.

U Kaydırıcı Sekmesini Kullanma

Dahili güç kaynağına sahip ERV/HRV tüm ev havalandırmasına kablolu.

Fırın transformatörüyle çalışan temiz hava damperine kablolu.

Termostatı monte etme

1. Fazla kabloyu duvar boşluğuna geri itin.

2. UWP kapısını kapatın. Şişkinlik yapmadan kapalı kalmalıdır.
3. UWP'yi termostatla hizalayın ve termostat yerine oturana kadar hafifçe itin.
4. Gerekirse, termostatı UWP'den çıkarmak için hafifçe çekin


Kurulumcu kurulumu – termostatı kullanarak

Termostatı kullanarak kurulum

• Lyric termostatı açıldıktan sonra, termostat üzerinde START SETUP (KURULUMA BAŞLA)'ya dokunun. Kurulumu Lyric uygulaması aracılığıyla yapmak isteyip istemediğiniz sorulacaktır. No (Hayır)'a dokunun.
• Kurulumcu Kurulumu (ISU) seçenekleri arasında geçiş yapmak için veya öğesine dokunun.
• Edit (Düzenle)'ye veya metin alanına dokunun ve ardından varsayılan kurulum seçeneğini düzenlemek için veya öğesine dokunun.
• Ayarı onaylamak için Done (Bitti)'ye veya metin alanına dokunun veya Cancel (İptal)'e basın.
• Başka bir ISU seçeneği kurmaya devam etmek için veya öğesine dokunun.

NOTLAR:

• Tüm kurulum parametrelerinin bir listesini görmek için "Kurulumcu kurulum seçenekleri (ISU) – gelişmiş menü" bölümüne gidin. Termostat, ISU adını ve ISU numarasını görüntüler.
• Kurulumu bitirmek ve ayarlarınızı kaydetmek için ISU listesinin sonundaki Finish (Bitir) ekranına gidin.
• Değişiklikleri kaydetmek ve çıkmak için Select (Seç)'e veya metin alanına dokunun veya ilk kurulum ekranına dönmek için öğesine dokunun.

ISU'yu Görüntüle

ISU'yu Düzenle

Kurulumcu kurulumu – Lyric uygulamasını kullanarak

Lyric uygulamasını kullanarak kurulum

Termostatı yapılandırmanıza ve müşterinizi aynı anda kurulu termostata bağlanmaya kişisel olarak davet etmenize olanak tanıyan gizli bir PRO kurulum özelliğini kullanmak için Lyric uygulamasını App Store veya Google Play'den indirin.

Yüklenici Moduna Girin

Yüklenici Moduna girmek için Lyric logosunu 5 saniye basılı tutun. Ardından Yüklenici Modunu kullanmaya başlamak için Confirm (Onayla)'ya dokunun. Lyric Uygulamasına bağlanmak için müşterinizi kişisel olarak davet etmek üzere adımları izleyin.

Kurulumcu kurulumu – gelişmiş menü

Gelişmiş menüye erişmek için Menu (Menü) düğmesini 5 saniye basılı tutun. Gelişmiş menüdeki seçenekler arasında gezinmek için veya öğesine dokunun.

Gelişmiş menü seçenekleri

Device Setup (Cihaz Kurulumu)
Bu, cihaz ISU ayarına erişmek için kullanılır.

Screen Lock (Ekran Kilidi)
Termostat dokunmatik ekranı tamamen veya kısmen kilitlenecek şekilde ayarlanabilir.

Rater View (Derecelendirme Görüntüsü)
Tüm havalandırma ayarlarını görüntülemek için salt okunur bir yer.

System Test (Sistem Testi)
Isıtma ve soğutma sistemini test edin.

Range Stop (Temperature) (Aralık Durdurma (Sıcaklık))
Minimum, maksimum, soğuk ve sıcaklık ayar noktalarını ayarlayın.

Reset (Sıfırla)
Termostattaki tüm sıfırlama seçeneklerine erişin. Fabrika ayarlarına sıfırlamaya erişilebilen tek yer burasıdır.

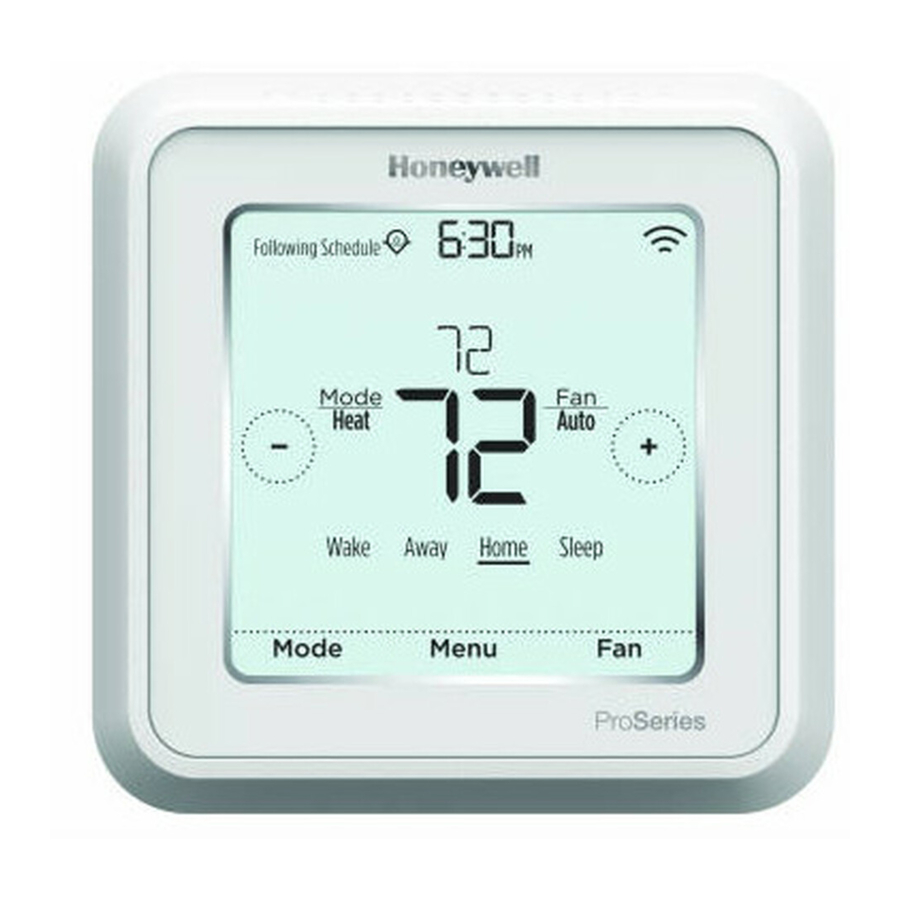

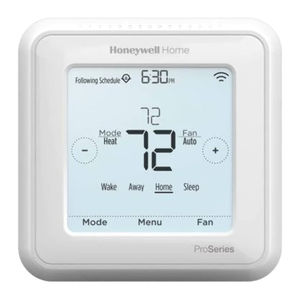

Temel özellikler

1. System status information (Sistem durumu bilgileri)
   Cool On (Soğutma Açık), Heat On (Isıtma Açık) Emergency Heat On (Acil Durum Isıtma Açık), Recovery (Kurtarma) veya Auto Changeover On (Otomatik Geçiş Açık).
2. Time, ISU #, or Alert # (Saat, ISU # veya Uyarı #)
3. Connection status information (Bağlantı durumu bilgileri)
   Wi-Fi Bağlantısının Durumu: Connected (Bağlı), Disconnected (Bağlantı Kesildi) veya Wi-Fi is Off (Wi-Fi Kapalı).
4. Schedule information (Program bilgileri)
   Zamana dayalı veya konuma dayalı sıcaklık kontrolünü izleme.
5. Messaging (Mesajlaşma)
   Cihaz kurulum seçeneklerini, menü seçeneklerini, hatırlatıcıları, program geçersiz kılmalarını gösterir.
6. Desired Temperature (İstenen Sıcaklık)
   Mevcut istenen sıcaklık ayarını görüntüler.
7. Indoor Temperature (İç Ortam Sıcaklığı)
   Mevcut iç ortam sıcaklığını görüntüler.
8. Schedule period (Program dönemi)
   Program dönemini gösterir: Wake/Away/Home/Sleep (Uyanık/Dışarıda/Evde/Uyku).
9. Mode (Mod)
   Sistem modunu seçin:
   Auto/Heat/Cool/Off/EM Heat (Emergency Heat) (Otomatik/Isıtma/Soğutma/Kapalı/Acil Durum Isıtma).
10. Menu (Menü)
    Seçenekleri görüntülemek için dokunun. Bir program takvimi ayarlamak için buradan başlayın.
    Note: Long press of Menu button for 5 seconds to access Advanced Menu options. (Not: Gelişmiş Menü seçeneklerine erişmek için Menü düğmesine 5 saniye uzun basın.)
11. Fan (Fan)
    Fan modunu seçin Auto/On/Circulate (Otomatik/Açık/Döngü).

Ekran, görüntülenen sıcaklığın orta alanına basılarak uyandırılır.
Ekran 45 saniye boyunca yanık kalacaktır. Parlaklık Menüden ayarlanabilir.

Kurulumcu kurulum seçenekleri (ISU) – gelişmiş menü

Not: Kullanılabilir ISU seçenekleri, termostat modeline ve ekipman kurulumuna göre değişiklik gösterebilir.

Tablo 1.

#ISU	ISU Adı	ISU Seçenekleri (varsayılanlar kalın)	Notlar
120	Program Türü	Program Yok MO-SU = Her gün aynı MO-FR, SA, SU = 5-1-1 programı MO-FR, SA-SU = 5-2 programı Her Gün = Her gün ayrı	Burada varsayılan MO-FR, SA-SU programını değiştirebilirsiniz. Gün içindeki periyotları, sıcaklık ayar noktalarını düzenlemek veya Programı Açık/Kapalı duruma getirmek için ana ekrandan MENU/SCHEDULE'a (MENÜ/PROGRAM) gidin.
125	Sıcaklık Ölçeği	Fahrenheit, Celsius
130	Dış Ortam Sıcaklığı	Hayır, Kablolu, İnternet	Dış ortam sıcaklığı veri kaynağını seçin. Bu ISU, Lyric uygulamasına kaydedildiğinde ve kablolu bir dış ortam sensörü seçilmediğinde otomatik olarak İnternet olarak ayarlanır. UWP üzerindeki "S" terminallerine bağlı kablolu bir dış ortam sensörü kullanmanızı öneririz. (Bkz. Kablolama') Aşağıdaki ISU'ları ayarlamak için bir dış ortam sıcaklığı gereklidir: ISU 355 Kompresör Kilitleme, ISU 356 Yardımcı Isı Kilitleme, ISU 1013 Düşük Dış Ortam Sıcaklığı Havalandırma Kilitleme, ISU 1014 Yüksek Dış Ortam Sıcaklığı Havalandırma Kilitleme ve ISU 1015 Yüksek Dış Ortam Çiğlenme Noktası Havalandırma Kilitleme.
200	Sistem Türü	Konvansiyonel Zorlamalı Hava Isı Pompası Kazan Sadece Soğutma	Termostatınızın kontrol edeceği sistemin temel seçimi.
205	Ekipman Türü	Konvansiyonel Zorlamalı Hava Isısı: Standart Gaz (STD GAS), Yüksek Verimli Gaz (EFF GAS) Yağ, Elektrik, Fan Coil Isı Pompası: Havadan Havaya, Jeotermal Kazan: Sıcak Su, Buhar	Bu seçenek, termostatınızın kontrol edeceği ekipman türünü seçer. Not: Bu seçenek, ISU 200 Sadece Soğutma olarak ayarlanmışsa GÖRÜNTÜLENMEZ.
218	Ters Valf	0/B Soğutmada, 0/B Isıtmada	Bu ISU yalnızca ISU 200 Isı Pompası olarak ayarlanmışsa görüntülenir. Ters valf O/B'nin soğutmada mı yoksa ısıtmada mı enerji vermesi gerektiğini seçin
220	Soğutma Kademeleri (#200=Conv/ 200-HP)	0, 1, 2
221	Isı Kademeleri/Yardımcı/E Kademeler (#200-Conv./ 200-HP)	Isı Kademeleri: 0,1,2 AUX/E Kademeleri: 0,1	Konvansiyonel sistemler için maksimum 2 Isı Kademesi, ısı pompası sistemleri için maksimum 1 Aux/E kademesi.
230	Fan Kontrolü	Ekipman, Termostat	Bu ISU yalnızca ISU 205 Elektrikli Zorlamalı Hava veya Fan Coil olarak ayarlanmışsa görüntülenir
253	Aux/E Kontrolü	Her İkisi Aux/E, Herhangi Biri Aux/E	Yardımcı ve Acil durum ısıtmasını ayrı ayrı kurmak ve kontrol etmek istiyorsanız "HERHANGİ BİRİ AUX/E" ayarını yapın. Bu ISU yalnızca ISU 200 Isı Pompası olarak ayarlanmışsa VE ISU 221 Aux/E kademeleri = 1 ise görüntülenir
255	Yardımcı Isı Türü	Elektrik, Gaz/Yağ (veya Fosil Zorlamalı Hava)	Bu ISU yalnızca ISU 200 ısı pompası olarak ayarlanmışsa VE ISU 221 Aux/E ısı kademeleri = 1 ise görüntülenir Not: Bu ISU'nun seçenekleri, termostatın modeline bağlı olarak değişebilir.

Tablo 2.

#ISU	ISU Adı	ISU Seçenekleri (varsayılanlar kalın)	Notlar
256	EM Isı Türü	Elektrik, Gaz/Yağ (veya Fosil Zorlamalı Hava)	Bu ISU yalnızca ISU 200 Isı Pompası olarak ayarlanmışsa VE ISU 221 Aux/E ısı kademeleri = 1 VE ISU 253 AUX/E ısıyı ayrı çalıştırmak üzere ayarlanmışsa görüntülenir. Not: Bu ISU bazı modellerde hiç bulunmayabilir.
260	Fosil Kit Kontrolü	Termostat, Harici (Fosil Yakıt Kiti Yedek Isıyı Kontrol Eder)	Bu ISU yalnızca ISU 200 Isı Pompası olarak ayarlanmışsa VE ISU 221 Aux/E ısı kademeleri = 1 VE ISU 256 Gaz/Yağ olarak ayarlanmışsa görüntülenir. Not: Bu ISU bazı modellerde hiç bulunmayabilir.
300	Otomatik Geçiş	Açık, Kapalı	KAPALI: Kullanıcı, istenen iç ortam sıcaklığını korumak için gerektiğinde ısıtma veya soğutmayı seçmelidir. AÇIK (Otomatik): Açık (etkinleştirilmiş) Kullanıcının ana ekrandan sistem modlarından biri olarak Otomatik Geçiş'i seçmesine olanak tanır. Otomatik modda, termostat istenen iç ortam sıcaklığını korumak için ısıtma veya soğutmayı kontrol edebilir.
303	Otomatik Fark	0°F ila 5°F veya 0.0°C ila 2.5°C	Termostat otomatik geçişte olduğunda ısıtma ve soğutma ayar noktaları arasında izin verilen minimum derece farkı. Fark, ölü bant DEĞİLDİR. Ayar noktasını korumak için ısıtma (veya soğutma) döngülerinin açılıp kapandığı ölü bant sıcaklığı ayarlanamaz. Honeywell, ölü bandı 0°F'de sabitleyen bir algoritma kullanır. Bu algoritma, önceki termostatlardan daha gelişmiştir.
305	Yüksek Soğutma Kademesi Bitişi	Evet, Hayır	Bu ISU yalnızca termostat 2 soğutma kademesine ayarlandığında görüntülenir. EVET olarak ayarlandığında, bu özellik istenen ayar noktasına ulaşılana kadar soğutma ekipmanının daha yüksek kademesini çalışır durumda tutar.
306	Yüksek Isı Kademesi Bitişi	Evet, Hayır	Bu ISU yalnızca termostat 2 veya daha fazla ısı kademesine ayarlandığında görüntülenir. EVET olarak ayarlandığında, bu özellik istenen ayar noktasına ulaşılana kadar ısıtma ekipmanının daha yüksek kademesini çalışır durumda tutar.
340	Yardımcı Isı Düşüşü	0 = Konfor; ayar noktasından 2°F ila 15°F (1°F artışlarla) veya ayar noktasından 1.0°C ila 7.5°C (0.5°C artışlarla)	Yardımcı ısı düşüşü, yardımcı ısı kademesine sahip ısı pompası sistemlerinde ayarlanabilir. Konfor ayarı, Çift Yakıt sistemleri için kullanılamaz, Varsayılan ayar Elektrik için 0°F (Konfor), Gaz/Yağ için 2°F'dir. İç ortam sıcaklığı, termostat Yardımcı Isıyı açmadan önce seçilen düşüş ayarına düşmelidir. Örneğin, Yardımcı Isı 2°F (1.0°C) olarak ayarlanmışsa, Yardımcı Isı açılmadan önce iç ortam sıcaklığı ayar noktasından 2°F (1.0°C) uzakta olmalıdır. Konfor olarak ayarlandığında, termostat iç ortam sıcaklığını ayar noktasının 1°F (0.5°C) derecesi içinde tutmak için gerektiğinde Yardımcı Isıyı kullanır.
350	Yukarı Kademe Zamanlayıcısı Yardımcı Isı	Kapalı, 30, 45, 60, 75, 90 dakika 2, 3, 4, 5, 6, 8, 10, 12, 14, 16 saat	Önceki ısıtma ekipmanı türünün en yüksek kademesi açıldığında Yardımcı Isı Yukarı Kademe Zamanlayıcısı başlar. Zamanlayıcı sona erdiğinde (gerekirse) yardımcı ısı kullanılacaktır. Bu ISU yalnızca ISU 340 (AUX Isı Düşüşü) 2°F veya daha yüksek olarak ayarlandığında görüntülenir.
355	Denge Noktası (Kompresör Kilitleme)	Kapalı, 5°F ila 60°F (5°F artışlarla) veya -15.0°C ila 15.5°C (2.5°C veya 3.0°C artışlarla)	Kompresör Kilitleme, bir dış ortam sıcaklığı gerektirir. Kompresör Kilitlemeyi, ısı pompasını çalıştırmanın verimsiz olduğu sıcaklığın altına ayarlayın . Dış ortam sıcaklıkları bu ayarın altında olduğunda, termostat ısı pompasını kilitleyecek ve yalnızca Yardımcı Isıyı çalıştıracaktır. Bu ISU yalnızca ISU 130 = Kablolu veya İnternet, ISU 200 Isı Pompası olarak ayarlanmışsa, ISU 221 Aux/E kademeleri = 1 VE ISU 260 Termostat olarak ayarlanmışsa görüntülenir. Dış ortam sıcaklığı kaynağı olarak kablolu bir uzaktan sensör kullanmanızı öneririz. ISU 205 Isıtma Ekipmanı Havadan Havaya Isı Pompası ve ISU 255 Yardımcı Isı Türü Gaz/Yağ ise varsayılan 40°F'dir. ISU 205 Isıtma Ekipmanı Havadan Havaya Isı Pompası ve ISU 255 Yardımcı Isı Türü Elektrik ise varsayılan Kapalı'dır. ISU 205 Isıtma Ekipmanı Jeotermal ise varsayılan Kapalı'dır, Kompresör Kilitleme her tür ısı pompası için isteğe bağlıdır (Havadan Havaya Isı Pompası, Jeotermal Isı Pompası).

Tablo 3.

#ISU	ISU Adı	ISU Seçenekleri (varsayılanlar kalın)	Notlar
356	Yardımcı Isı Kilitleme (Yardımcı Isı Dış Ortam Kilitleme)	Kapalı (Off), 5°F - 65°F (5°F artışlarla) veya -15.0°C - 18.5°C (2.5°C veya 3.0°C artışlarla)	Yardımcı Isı Kilitleme, dış ortam sıcaklığı gerektirir. Enerji faturalarını optimize etmek ve belirli bir dış ortam sıcaklık sınırının üzerinde daha pahalı Yardımcı Isı kaynağının çalışmasına izin vermemek için Yardımcı Isı Kilitlemeyi ayarlayın. Bu ISU, yalnızca ISU 200 Isı Pompası olarak ayarlanmışsa VE ISU 260 Termostat kontrolü olarak ayarlanmışsa VE ISU 221 Yardımcı/E kademeleri = 1 ise görüntülenir.
365	Soğutma 1 CPH (Soğutma çevrim oranı kademe 1)	1-6 CPH (3 CPH)	Bu ISU, yalnızca Soğutma Kompresör Kademeleri 1 veya daha fazla kademeye ayarlandığında görüntülenir. Çevrim oranı, sistemin 1 saatlik bir süre içinde %50 yükte ölçülen maksimum çevrim sayısını sınırlar. Örneğin, 3 CPH'ye ayarlandığında, %50 yükte sistemin en fazla çevrim sayısı saatte 3'tür (10 dakika açık, 10 dakika kapalı). Sistem, yük koşulları %50'den az veya fazla olduğunda daha az sıklıkta çevrim yapar.
366	Soğutma 2 CPH (Soğutma çevrim oranı kademe 2)	1-6 CPH (3 CPH)	Bu ISU, yalnızca Soğutma/Kompresör Kademeleri 2 olarak ayarlandığında görüntülenir.
370	Isıtma 1 CPH (Isıtma çevrim oranı kademe 1)	1-12 CPH	Bu ISU, yalnızca Isıtma Kademeleri 1 kademe veya daha fazla kademeye ayarlandığında görüntülenir. Çevrim oranı, sistemin 1 saatlik bir süre içinde %50 yükte ölçülen maksimum çevrim sayısını sınırlar. Örneğin, 3 CPH'ye ayarlandığında, %50 yükte sistemin en fazla çevrim sayısı saatte 3'tür (10 dakika açık, 10 dakika kapalı). Sistem, yük koşulları %50'den az veya fazla olduğunda daha az sıklıkta çevrim yapar. Önerilen (varsayılan) çevrim oranı ayarları, her bir ısıtma ekipmanı türü için aşağıdadır: Standart Verimli Gazlı Zorlamalı Hava = 5 CPH; Yüksek Verimli Gazlı Zorlamalı Hava = 3 CPH; Yağlı Zorlamalı Hava = 5 CPH; Elektrikli Zorlamalı Hava = 9 CPH; Fan Coil = 3 CPH; Sıcak Su Radyant Isı = 3 CPH; Buhar = 1 CPH.
371	Isıtma 2 CPH (Isıtma çevrim oranı kademe 2)	1-12 CPH	Bu ISU, yalnızca Isıtma Kademeleri 2 kademeye ayarlandığında görüntülenir. Önerilen (varsayılan) çevrim oranı ayarları, her bir ısıtma ekipmanı türü için aşağıdadır: Standart Verimli Gazlı Zorlamalı Hava = 5 CPH; Yüksek Verimli Gazlı Zorlamalı Hava = 3 CPH; Yağlı Zorlamalı Hava = 5 CPH; Elektrikli Zorlamalı Hava = 9 CPH; Fan Coil = 3 CPH; Sıcak Su Radyant Isı = 3 CPH; Buhar = 1 CPH.
375	Yardımcı Isı CPH (Isıtma çevrim oranı Yardımcı Isı)	1-12 CPH	Bu ISU, yalnızca ISU 200 = Isı Pompası ve ISU 221=1 olduğunda görüntülenir. Yalnızca Yardımcı Isı yapılandırıldığında görüntülenir. Önerilen çevrim oranı ayarları, her bir ısıtma ekipmanı türü için aşağıdadır: Standart Verimli Gazlı Zorlamalı Hava = 5 CPH; Yüksek Verimli Gazlı Zorlamalı Hava = 3 CPH; Yağlı Zorlamalı Hava = 5 CPH; Elektrikli Zorlamalı Hava = 9 CPH.
378	EM Isı CPH (Isıtma çevrim oranı Acil Durum Isısı)	1-12 CPH	Bu ISU, yalnızca Acil Durum Isısı yapılandırıldığında ve ISU 253: Yardımcı/E Terminal Kontrolü, Yardımcı ve E ısısını Bağımsız olarak kontrol edecek şekilde ayarlandığında görüntülenir. Önerilen çevrim oranı ayarları, her bir ısıtma ekipmanı türü için aşağıdadır: Standart Verimli Gazlı Zorlamalı Hava = 5 CPH; Yüksek Verimli Gazlı Zorlamalı Hava = 3 CPH; Yağlı Zorlamalı Hava = 5 CPH; Elektrikli Zorlamalı Hava = 9 CPH.
387	Kompresör Koruması	Kapalı (Off), 1-5 dakika	Termostat, kompresörün kapatıldıktan sonra çok erken yeniden başlamasını önleyen yerleşik bir kompresör korumasına (minimum kapalı kalma süresi) sahiptir. Minimum kapalı kalma süresi, kompresör kapandıktan sonra etkinleştirilir. Eğer minimum kapalı kalma süresi sırasında bir çağrı olursa, termostat ekranda "Bekle" ("Wait") mesajını gösterir. Bu ISU, ISU 220 en az 1 kademeye ayarlandığında görüntülenir.
390	Soğutmada Harici Fan Çalışma Süresi	Kapalı (Off), 30, 60, 90 saniye 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 dakika	Soğutma çağrısı sona erdikten sonra, termostat artan verimlilik için fanı seçilen süre boyunca açık tutar. Bu, yaşam alanına nemi yeniden sokabilir. Bu ISU, ISU 220 en az 1 kademeye ayarlandığında görüntülenir.

Tablo 4.

#ISU	ISU Adı	ISU Seçenekleri (varsayılanlar kalın)	Notlar
391	Isıtmada Harici Fan Çalışma Süresi	Kapalı (Off), 30, 60, 90 saniye 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 dakika	Isıtma çağrısı sona erdikten sonra, termostat artan verimlilik için fanı seçilen süre boyunca açık tutar. Bu ISU, ISU 230 Termostat Fanı Kontrol Eder olarak ayarlandığında görüntülenir.
425	Uyarlanabilir Kurtarma	Açık (On), Kapalı (Off)	Uyarlanabilir Akıllı Kurtarma (AIR) bir konfor ayarıdır. Isıtma veya soğutma ekipmanı daha erken açılacak ve iç ortam sıcaklığının planlanan zamanda ayarlanan noktayla eşleşmesini sağlayacaktır.
429	Maksimum Soğutma Sıcaklığı	Minimum Soğutma Sıcaklığından 99°F'ye veya 37.0°C'ye kadar (90°F veya 32°C)	Kullanıcı, soğutma sıcaklığını bu seviyenin üzerine ayarlayamaz.
430	Minimum Soğutma Sıcaklığı	50°F veya 10.0°C'den Maksimum Soğutma Sıcaklığına kadar (50°F veya 10°C)	Kullanıcı, soğutma sıcaklığını bu seviyenin altına ayarlayamaz.
431	Maksimum Isıtma Sıcaklığı	Minimum Isıtma Sıcaklığından 90°F'ye veya 32.0°C'ye kadar (90°F veya 32°C)	Kullanıcı, ısıtma sıcaklığını bu seviyenin üzerine ayarlayamaz.
432	Minimum Isıtma Sıcaklığı	40°F veya 4.4°C'den Maksimum Isıtma Sıcaklığına kadar (50°F veya 10°C)	Kullanıcı, ısıtma sıcaklığını bu seviyenin altına ayarlayamaz.
435	Ekranı Kilitle	Yok (None), Kısmi (Partial), Tam (Full)	Kilitsiz (Unlocked): Kullanıcı, tüm termostat ayarlarına erişebilir. Kısmen Kilitli (Partially Locked): Kullanıcı yalnızca sıcaklık ayarlarını değiştirebilir. Tamamen Kilitli (Fully Locked): Kullanıcı hiçbir ayarı değiştiremez, Ekran varsayılan fabrika koduyla kilitlenecek ve değiştirilemez. Bu kod, termostat ekranını kilitlemek üzereyken kısa bir süre için görüntülenir. Lütfen kodu ileride başvurmak üzere güvenli bir yere not edin.
500	İç Ortam Sensörü	Evet (Yes), Hayır (No)	UWP üzerindeki "S" terminallerine uzaktan bir iç ortam sensörü bağlamak istediğinizde bu ISU'yu ayarlayın - bkz. "Kablolama" ("Wiring"). Bu ISU, yalnızca ISU 130 kablolu dış ortam sensörü yapılandırılmamış olarak ayarlandığında görüntülenir.
515	Sensör tipi	10k, 20k	Kablolu iç ortam sensörünün direnç tipini seçin. Bu ISU, yalnızca iç ortam sensörü yapılandırıldığında görüntülenir - ISU 500.
520	Sıcaklık Kontrolü	Termostat, Kablolu (Wired), Ortalama (Average)	Bu ISU, yalnızca iç ortam sensörü yapılandırıldığında görüntülenir - ISU 500. Hangi sıcaklık kaynağının kullanılacağını seçebilir veya termostattan daha yüksek ölçüm doğruluğu için hem termostatı hem de uzaktan sensörleri kullanmasını isteyebilirsiniz.
702	Hava Filtreleri	0 - 2	Bu ISU, sistemdeki hava filtresi sayısını ifade eder.
711	Hava Filtresi 1 Hatırlatıcısı	Kapalı (Off) 10, 20, 30, 45, 60, 90, 120, 150 Çalışma Süresi Günü 30, 45, 60, 75 Gün 3, 4, 5, 6, 9, 12, 15 Ay	Takvim veya ekipman çalışma süresi tabanlı hatırlatıcıyı seçin.
712	Hava Filtresi 2 Hatırlatıcısı	Kapalı (Off) 10, 20, 30, 45, 60, 90, 120, 150 Çalışma Süresi Günü 30, 45, 60, 75 Gün 3, 4, 5, 6, 9, 12, 15 Ay	Takvim veya ekipman çalışma süresi tabanlı hatırlatıcıyı seçin.
810	Nemlendirici Ped Hatırlatıcısı	Kapalı (Off) 6, 12 Takvim Ayı
921	Nem Alma Filtresi Hatırlatıcısı	Kapalı (Off) 30, 60 Takvim Günü 3 - 12 Takvim Ayı (1 aylık artışlarla)

Tablo 5.

#ISU	ISU Adı	ISU Seçenekleri (varsayılanlar kalın)	Notlar
1000	Havalandırma Tipi (Vent Type)	Yok (None), ERV/HRV, Pasif (Passive), Taze Hava Damperi (Fresh Air Damper)	Yok (None): Termostat havalandırmayı kontrol etmez. ERV/HRV: Termostat, havalandırma için bir Enerji Geri Kazanım Havalandırıcısı veya Isı Geri Kazanım Havalandırıcısını kontrol eder. Pasif (Sadece Fan) (Passive (Fan Only)): Termostat, havalandırma için fanı açar. Pasif fan olarak ayarlandığında, termostat bir damperi veya havalandırıcıyı kontrol etmez. Pasif havalandırma/pasif fan ayarı sadece iç ünite fanını çalıştırır. Bu ayar bir damperi açmaz veya bir havalandırıcıyı çalıştırmaz. Bu ayarı havalandırma için kullanmak için, evin dışarıdan dönüş kanalına kalıcı olarak açık olan veya bir üfleyici fanı her açıldığında otomatik olarak açılan bir boru ile kurulması gerekir. Not: Bazı modeller sadece pasif fan ayarını sunar.
1005	Havalandırma Metodu (Vent Method)	ASHRAE 2010, ASHRAE 2013, Yüzde Açık Kalma Süresi (Percent On Time)	Not: Bu ISU'nun seçenekleri, termostatın modeline bağlı olarak değişebilir.
1006	Havalandırma Fan Kontrolü (Vent Fan Control)	Termostat, Ekipman (Equipment)	Termostat: Termostat, havalandırmaya ihtiyaç duyulduğunda havalandırmayı ve fanı açar. Ekipman (Equipment): Havalandırma ekipmanı, üfleyici fanını kontrol eder.
1007	Yatak Odaları (Bedrooms)	1-6 (2)	Bu ISU, yalnızca ISU 1005 Havalandırma Metodu (Ventilation Method) ASHRAE 2010 veya 2013 olarak ayarlandığında görüntülenir.
1008	Ev Boyutu (Home Size)	1000 - 5000 Sq. Ft. (1000 Sq. Ft.)	Bu ISU, yalnızca ISU 1005 Havalandırma Metodu (Ventilation Method) ASHRAE 2010 veya 2013 olarak ayarlandığında görüntülenir.
1009	Havalandırma Oranı (Vent Rate)	30 - 350 CFM (5 CFM artışlarla) (150 CFM)	Bu ISU, yalnızca ISU 1005 Havalandırma Metodu (Ventilation Method) ASHRAE 2010 veya 2013 olarak ayarlandığında görüntülenir.
1011	Havalandırma Yüzde Açık Kalma Süresi (Vent Percent On Time)	10% - 100% (%30)	Termostat, havalandırma ekipmanını kurulumcu ayarlarında (ISU 1012) girilen bir yüzdeye göre çalıştırır. Örneğin, Yüzde Açık Kalma Süresi (Percent on Time) %50'ye ayarlanırsa, havalandırma ekipmanı 1 saatlik bir süre boyunca rastgele zamanlarda, %50 çalışma süresine (yaklaşık 30 dakika) ulaşana kadar çalışacaktır. Bu ISU, yalnızca ISU 1005 Yüzde Açık Kalma Süresi (Percent On Time) olarak ayarlanırsa görüntülenir.
1012	Havalandırma Önceliği (Vent Priority)	Kilitlemeler (Lockouts), ASHRAE	Kilitlemeler Önceliklidir (Lockouts are Priority): Termostat, ASHRAE havalandırma standardına karşı kilitlemelere öncelik verir. Aşağıdaki kilitleme koşulları sırasında (yapılandırılmışsa) manuel olarak havalandırma çağırmadığınız sürece termostat havalandırmayı çalıştırmaz: Dış Ortam Koşulları Sırasında Havalandırmayı Kilitle (Lockout Ventilation during Outdoor Conditions) (ISU 1013, 1014 ve 1015). "Uyku (Sleep)" programı dönemlerinde Havalandırmayı Kilitle (Lockout Ventilation). Not: Bu seçenek, Menüdeki Havalandırma (Ventilation) ekranında kullanıcı tarafından ayarlanır. ASHRAE Önceliklidir (ASHRAE is Priority): ASHRAE, uzun bir kapalı döngüden sonra ek havalandırma gerektirir. Termostat, dış ortam koşulları uygun olduğunda ek havalandırma çalıştırarak ASHRAE havalandırma standardını karşılar. Dış ortam koşulları uygun olduğunda ASHRAE karşılanamazse, termostat dış ortam kilitlemelerini geçersiz kılar ve havalandırmayı çalıştırır. Bu seçeneği kullanırken, ASHRAE havalandırma standardını daha kısa bir çalışma süresinde karşılamak için havalandırma ekipmanının oranını (CFM) artırmanız önerilir. "Uyku (Sleep)" sırasında havalandırmayı kilitleme özelliği, ASHRAE Önceliklidir (ASHRAE is Priority) seçeneğini seçtiğinizde bir seçenek değildir.
1013	Düşük Dış Ortam Sıcaklığı Havalandırma Kilitlemesi (Low Outdoor Temp Vent Lockout)	Kapalı (Off), -20°F ila -40°F (5°F artışlarla) veya -28.0°C ila -4.0°C (2.0°C artışlarla)	ISU 130 Kablolu (Wired) veya İnternet (Internet) olarak ayarlanmalıdır. Bu ISU, yalnızca ISU 1000 Havalandırma Tipi (Ventilation Type) ERV/HRV veya Taze Hava Damperi (Fresh Air Damper) olarak ayarlandığında görüntülenir.
1014	Yüksek Dış Ortam Sıcaklığı Havalandırma Kilitlemesi (High Outdoor Temp Vent Lockout)	Kapalı (Off), 80°F ila 110°F (5°F artışlarla) veya 26°C ila 44°C (2°C artışlarla)	ISU 130 Kablolu (Wired) veya İnternet (Internet) olarak ayarlanmalıdır. Bu ISU, yalnızca ISU 1000 Havalandırma Tipi (Ventilation Type) ERV/HRV veya Taze Hava Damperi (Fresh Air Damper) olarak ayarlandığında görüntülenir.
1015	Yüksek Dış Ortam Çiğlenme Noktası Havalandırması (High Outdoor Dewpoint Vent)	Kapalı (Off), 65°F ila 85°F (5°F artışlarla) veya 18°C ila 30°C (2°C artışlarla)	ISU 130 İnternet (Internet) olarak ayarlanmalıdır. Bu ISU, yalnızca ISU 1000 Havalandırma Tipi (Ventilation Type) ERW/HRV veya Taze Hava Damperi (Fresh Air Damper) olarak ayarlandığında görüntülenir.

Tablo 6.

#ISU	ISU Adı	ISU Seçenekleri (varsayılanlar kalın)	Notlar
1017	Havalandırma Çekirdek Hatırlatıcısı (Vent Core Reminder)	Kapalı (Off), 3, 6, 9, 12 ay	Bu ISU, yalnızca ISU 1000 ERV/HRV olarak ayarlanırsa görüntülenir.
1018	Havalandırma Filtre Hatırlatıcısı (Vent Filter Reminder)	Kapalı (Off), 3, 6, 9, 12 ay
1100	UV Cihazları (UV Devices)	0 - 2	Bazı sistemlerde iki UV cihazı olabilir, biri A-Coil için ve diğeri Hava Arıtma (Air Treatment) için. Her biri için ayrı ayrı bir değiştirme hatırlatıcısı ayarlanabilir.
1105	UV Lamba 1 Hatırlatıcısı (UV Bulb 1 Reminder)	Kapalı (Off), 6, 12, 24 ay
1106	UV Lamba 2 Hatırlatıcısı (UV Bulb 2 Reminder)	Kapalı (Off), 6, 12, 24 ay
1401	Boşta Kalma Parlaklığı (Idle Brightness)	0 = Kapalı (Off), 0 - 5	Varsayılan 0'dan (arka ışık kapalı) 5'e (maksimum parlaklık) kadar etkin olmayan bir arka ışığın (boş ekran) parlaklığını ayarlayın.
1410	Saat Formatı (Clock Format)	12 saat, 24 saat
1415	Gün Işığından Yararlanma (Daylight Saving)	Açık (On), Kapalı (Off)	Gün Işığından Yararlanma (Daylight Saving) uygulamasının olmadığı bölgelerde Kapalı (Off) olarak ayarlayın.
1420	Sıcaklık Ofseti (Temp Offset)	Kapalı (Off), -3°F ila 3°F (1°F artışlarla) veya -1.5°C ila 1.5°C (0.5°C artışlarla)	0°F - Görüntülenen sıcaklık ile gerçek oda sıcaklığı arasında fark yoktur. Termostat, gerçek ölçülen sıcaklıktan 3°F'ye (1.5°C) kadar daha düşük veya daha yüksek gösterebilir.

Sistem Testi Yapma

Sistem kurulumunu ADVANCED MENU (GELİŞMİŞ MENÜ) altındaki SYSTEM TEST (SİSTEM TESTİ) seçeneğinde test edebilirsiniz.

1. ADVANCED MENU (GELİŞMİŞ MENÜ) seçeneklerine erişmek için Lyric termostatında Menu (Menü) düğmesini 5 saniye basılı tutun.
2. SYSTEM TEST'e (SİSTEM TESTİ) gitmek için veya öğesine dokunun.

3. Select'e (Seç) dokunun veya metin alanına dokunun.
4. Sistem testi türünü seçmek için veya öğesine dokunun. Select'e (Seç) dokunun veya metin alanına dokunun.
5. Isıtma testi ve soğutma testi için, ekipmanın her aşamasını etkinleştirmek için veya öğesini kullanın. Fan testi için, fanı açıp kapatmak için veya öğesini kullanın.


NOT: Aşamalar çalışırken saat bir zamanlayıcı olarak kullanılır. Sistem testi çalışırken Isıtma Açık ve Soğutma Açık göstergeleri görüntülenir.

Ekipman durumunu görüntüleme

1. Termostat kontrollü ekipmanın durumunu Menu (Menü) altındaki EQMT STATUS (EKİPMAN DURUMU) seçeneğinde görebilirsiniz.
   Termostatınızda Menu'ye (Menü) dokunun.
2. EQMT STATUS'a (EKİPMAN DURUMU) gitmek için veya öğesine dokunun.
   Select'e (Seç) dokunun veya metin alanına dokunun.

3. Termostatın kontrol ettiği tüm ekipmanların durumlarını görüntülemek için veya öğesine dokunun. Termostatın hangi özelliği desteklediğine veya nasıl kurulduğuna bağlı olarak, Ekipman Durumu ekranı aşağıdaki sistemler için veri raporlar:

• Isıtma ve soğutma
• Fan
• Havalandırma (yalnızca belirli modellerde bulunur)


Sorun Giderme

Ekran boş

• Devre kesiciyi kontrol edin ve gerekirse sıfırlayın.
• Isıtma ve soğutma sistemindeki güç anahtarının açık olduğundan emin olun.
• Fırın kapısının güvenli bir şekilde kapalı olduğundan emin olun.

Ekranı okumak zor

• Termostat Menu'sünde (Menü) ekran parlaklığını değiştirin. Termostat ekranının etkin olmayan arka ışığı için parlaklık yoğunluğunu artırın (maks. seviye 5'tir).

Isıtma veya soğutma sistemi yanıt vermiyor

• Sistemi Isıtma'ya ayarlamak için Mode'a (Mod) dokunun. Sıcaklığın İç sıcaklıktan daha yüksek ayarlandığından emin olun.
• Sistemi Soğutma'ya ayarlamak için Mode'a (Mod) dokunun. Sıcaklığın İç sıcaklıktan daha düşük ayarlandığından emin olun.
• Devre kesiciyi kontrol edin ve gerekirse sıfırlayın.
• Isıtma ve soğutma sistemindeki güç anahtarının açık olduğundan emin olun.
• Fırın kapısının güvenli bir şekilde kapalı olduğundan emin olun.

Uyarılar ve hatırlatıcılar

Uyarılar ve hatırlatıcılar, ana ekrandaki saat alanında uyarı sembolü ve uyarı numarası aracılığıyla görüntülenir. Menü/Uyarılar bölümünde etkin uyarılar hakkında daha fazla bilgi okuyabilir, kritik olmayan uyarıları erteleyebilir veya kapatabilirsiniz.

Numara	Uyarı/Hatırlatıcı	Tanım
164	Isı Pompası Servis Gerektiriyor	Isı pompasının servise ihtiyacı var. Isı pompasını teşhis etmek ve servis yapmak için satıcınızla iletişime geçin.
168	Wi-Fi Radyo Hatası	Kablosuz modül çalışmıyor. Kablosuz özellikler kullanılamıyor. Termostatı değiştirmek için lütfen satıcınızla iletişime geçin.
170	Dahili Bellek Hatası	Termostatın belleğinde bir hata oluştu. Yardım için lütfen satıcınızla iletişime geçin.
171	Tarih ve Saati Ayarlayın	Termostatınızda tarih ve saati ayarlayın. Tarih ve saat, program çizelgesi gibi belirli özelliklerin çalışması için gereklidir.
173	Termostat Sıcaklık Sensörü Hatası	Termostatın sensöründe bir hata oluştu. Termostatı değiştirmek için lütfen satıcınızla iletişime geçin.
175	AC Gücü Geri Geldi	Güç kaybından sonra termostata AC gücü geri geldi.
177	İç Ortam Sıcaklık Sensörü Hatası	Kablolu iç ortam sıcaklık sensörü bağlı değil veya kablolarda kısa devre var. Yardım için lütfen satıcınızla iletişime geçin.
178	Dış Ortam Sıcaklık Sensörü Hatası	Kablolu dış ortam sıcaklık sensörü bağlı değil veya kablolarda kısa devre var. Yardım için lütfen satıcınızla iletişime geçin.
181	Hava Filtresini Değiştirin (1)	Hava filtresini (1) değiştirin. Değiştirildikten sonra termostat ekranındaki "kapat" düğmesine dokunarak zamanlayıcıyı sıfırlayın.
182	Hava Filtresini Değiştirin (2)	Hava filtresini (2) değiştirin. Değiştirildikten sonra termostat ekranındaki "kapat" düğmesine dokunarak zamanlayıcıyı sıfırlayın.
183	Nemlendirici Tankını Temizleyin ve Su Filtresini Değiştirin	Nemlendirici tankını temizleyin ve su filtresini değiştirin veya bunu sizin için yapması için satıcınızla iletişime geçin. Değiştirildikten sonra termostat ekranındaki "kapat" düğmesine dokunarak zamanlayıcıyı sıfırlayın.
184	Nemlendirici Pedini Değiştirin	Nemlendirici pedini değiştirin. Değiştirildikten sonra termostat ekranındaki "kapat" düğmesine dokunarak zamanlayıcıyı sıfırlayın.
185	Nem Alıcı Filtresini Değiştirin	Nem alıcı filtresini değiştirin. Değiştirildikten sonra termostat ekranındaki "kapat" düğmesine dokunarak zamanlayıcıyı sıfırlayın.
186	Ventilatör Çekirdeğini Temizleyin	Ventilatör çekirdeğini temizleyin. Değiştirildikten sonra termostat ekranındaki "kapat" düğmesine dokunarak zamanlayıcıyı sıfırlayın.
187	Ventilatör Filtresini Temizleyin veya Değiştirin	Ventilatör filtresini temizleyin veya değiştirin. Değiştirildikten sonra termostat ekranındaki "kapat" düğmesine dokunarak zamanlayıcıyı sıfırlayın.
188	UV Ampulünü Değiştirin (1)	UV Ampulünü (1) değiştirin. Değiştirildikten sonra termostat ekranındaki "kapat" düğmesine dokunarak zamanlayıcıyı sıfırlayın.
189	UV Ampulünü Değiştirin (2)	UV Ampulünü (2) değiştirin. Değiştirildikten sonra termostat ekranındaki "kapat" düğmesine dokunarak zamanlayıcıyı sıfırlayın.
210	Dış Ortam Sıcaklığı İçin Çevrimiçi Kayıt Olun	İnternetten dış ortam sıcaklığını almak için çevrimiçi kayıt gereklidir. Mevcut sistem kurulumunuz için dış ortam sıcaklığı gereklidir. Termostatınızı kaydetmek için Lyric uygulamasını indirin.
388	Uzaktan Erişim ve Dış Ortam Sıcaklığı İçin Çevrimiçi Kayıt Olun	Uzaktan erişim ve dış ortam sıcaklığı için çevrimiçi kayıt gereklidir. Termostatınızı kaydetmek için Lyric uygulamasını indirin.
399	İnternet Yok	İnternet bağlantısı kesildi. Lütfen ağ ayarlarınızı kontrol edin.
400	Wi-Fi Sinyali Yok	Wi-Fi sinyali kayboldu. Lütfen termostatın yeniden bağlanmasını bekleyin veya yeni bir Wi-Fi ağı seçin. Lyric uygulamasındaki adımları izleyin
508	Wi-Fi Yapılandırılmadı	Lütfen Lyric uygulamasını indirin ve termostatı Wi-Fi ağınıza bağlamak için adımları izleyin.

ELEKTRİK TEHLİKESİ
Elektrik çarpmasına veya ekipman hasarına neden olabilir. Kuruluma başlamadan önce gücü kesin.

EKİPMAN HASARI TEHLİKESİ
Test sırasında kompresör koruması devre dışı bırakılır. Ekipman hasarını önlemek için kompresörü hızlı bir şekilde çalıştırmaktan kaçının.

CIVA UYARISI
Bu ürün, kapalı bir tüpte civa içeren bir kontrolün yerine geçiyorsa, eski kontrolü çöpe atmayın. Geri dönüşüm ve uygun imha ile ilgili talimatlar için yerel atık yönetimi yetkilinizle iletişime geçin.

Teknik Özellikler

Sıcaklık Aralığı
Isıtma: 4,5°C ila 32,0°C (40°F ila 90°F)
Soğutma: 10,0°C ila 37,0°C (50°F ila 99°F)

Çalışma Ortam Sıcaklığı
2,8°C ila 38,9°C (37°F ila 102°F)

Nakliye Sıcaklığı
-28,9°C ila 48,9°C (-20°F ila 120°F)

Çalışma Bağıl Nemi
%5 ila %90 (yoğuşmasız)

İnç cinsinden fiziksel boyutlar (mm) (Y x G x D)
Lyric T6 PRO Wi-Fi Termostat (TH6320WF2003):
104 x 104 x 27 (4-5/64 x 4-5/64 x 1-1/16)
Lyric T6 PRO Wi-Fi Termostat (TH6220WF2006):
104 x 104 x 27 (4-5/64 x 4-5/64 x 1-1/16)
UWP Montaj Sistemi (THP2600A1009):
58 x 56 x 10 (2-9/32 x 2-13/64 x 2-43/64)
Standart Kurulum Adaptörü (THP2400A1076):
99 x 99 x 17 (3-29/32 x 3-57/64 x 21/32)
Dekoratif Kapak Plakası – Küçük (THP2400A1050):
121 x 121 x 9 (4-49/64 x 4-49/64 x 11/32)
Dekoratif Kapak Plakası – Büyük (THP2400A1068):
155 x 155 x 7 (6-7/64 x 6-7/64 x 9/32)

Elektriksel Değerler

Terminal	Voltaj (50/60Hz)	Çalışma Akımı
W Isıtma (Powerpile)	20-30 Vac 750 mV DC	0,02-1,0 A 100 mA DC
W2 (Yardımcı) Isıtma	20-30 Vac	0,02-1,0 A
E Acil Durum Isıtması	20-30 Vac	0,02-0,5 A
Y Kompresör Aşaması 1	20-30 Vac	0,02-1,0 A
Y2 Kompresör Aşaması 2	20-30 Vac	0,02-1,0 A
G Fan	20-30 Vac	0,02-0,5 A
O/B Değiştirme	20-30 Vac	0,02-0,5 A
L/A Girişi	20-30 Vac	0,02-0,5 A
U Evrensel	20-30 Vac	0,02-0,5 A

Güç Tüketimi
Arka Işık Açık: 1,48VA
Arka Işık Kapalı: 0,88VA

Yasal bilgiler

FCC DÜZENLEMELERİ
§ 15.19 (a)(3)
Bu cihaz, FCC Kurallarının 15. bölümüne uygundur.
Çalıştırma aşağıdaki iki koşula tabidir:

1. Bu cihaz zararlı girişime neden olamaz ve
2. Bu cihaz, istenmeyen çalışmaya neden olabilecek girişim dahil olmak üzere alınan herhangi bir girişimi kabul etmelidir.

IC DÜZENLEMELERİ
RSS-GEN
Bu cihaz, Industry Canada'nın lisanstan muaf RSS'lerine uygundur.

Çalıştırma aşağıdaki iki koşula tabidir:

1. Bu cihaz girişime neden olamaz; ve
2. Bu cihaz, cihazın istenmeyen şekilde çalışmasına neden olabilecek girişim dahil olmak üzere herhangi bir girişimi kabul etmelidir.

FCC Uyarısı (Bölüm 15.21) (yalnızca ABD)
Uyumluluktan sorumlu tarafça açıkça onaylanmayan değişiklikler veya modifikasyonlar, kullanıcının ekipmanı çalıştırma yetkisini geçersiz kılabilir.

5 yıllık sınırlı garanti

Garanti bilgileri için şu adrese gidin: http://customer.honeywell.com

Otomasyon ve Kontrol Sistemleri
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® ABD Tescilli Markası.
© 2016 Honeywell International Inc.
33-00153—07 M.S. Rev. 08-16
ABD'de basılmıştır.

Referanslar

• Honeywell Customer Portal (Honeywell Müşteri Portalı)

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Honeywell Lyric T6 Pro Wi-Fi Programlanabilir Termostat Kullanım Kılavuzu indir

Mevcut diller
