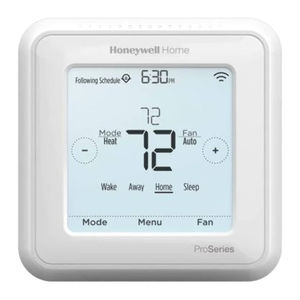

Honeywell Lyric T6 Pro Wi-Fi Programmeerbare Thermostaat Handleiding

Inhoud van de verpakking

• Lyric T6 PRO Wi-Fi Thermostaat
• UWP Montagesysteem
• Honeywell Standaard Installatie Adapter (J-box adapter)
• Honeywell Decoratieve Afdekplaat – Klein; grootte 4-49/64 inch = 121mm.
• Schroeven en ankers
• Professionele Installatiehandleiding
• Aan de slag handleiding

Compatibiliteit

• Compatibel met de meeste verwarmings-, koelings- en warmtepompsystemen
• Vereist: 24 VAC voeding ("C" draad)
• Werkt niet met elektrische plintverwarming (120-240V)
• Werkt niet met millivolt systemen
• Android of iOS smartphone of tablet

Klantenservice

WEB customer.honeywell.com

TELEFOON 1-800-633-3991

UWP Montagesysteem installatie

1. Open de verpakking om de UWP te vinden. Zie Figuur 1.

2. Positioneer de UWP op de muur. Waterpas en markeer de positie van de gaten. Zie Figuur 2.
   Boor gaten op de gemarkeerde posities en tik vervolgens de meegeleverde muurankers lichtjes in de muur met een hamer.
   ‒ Boor 7/32" gaten voor gipsplaat.

3. Trek de deur open en steek de draden door het bedradingsgat van de UWP. Zie Figuur 3.

4. Plaats de UWP over de muurankers. Steek de meegeleverde montageschroeven in de UWP en draai ze vast. Draai ze niet te strak aan. Draai vast totdat de UWP schroeven #8 1-1/2"Gebruik 3x meegeleverde niet meer beweegt. Sluit de deur. Zie Figuur 4.

   Gebruik 3x meegeleverde schroeven #8 1-1/2"

Optionele Decoratieve Afdekplaat installatie

Gebruik de Optionele Afdekplaat wanneer:

• U de thermostaat op een elektrische aansluitdoos monteert
• Of wanneer u een verfopening van de oude thermostaat moet bedekken.

5. Scheid de Aansluitdoos Adapter van de Afdekplaat. Zie Figuur 5.

6. Monteer de Aansluitdoos Adapter aan de muur of een elektrische doos met behulp van een van de acht schroefgaten. Steek de meegeleverde montageschroeven in de Afdekplaat Kit en draai ze vast. Draai ze niet te strak aan. Zorg ervoor dat de Adapter Plaat waterpas is. Zie Figuur 6.

7. Bevestig de UWP door deze aan de bovenste haak van de Aansluitdoos Adapter te hangen en vervolgens de onderkant van de UWP op zijn plaats te klikken. Zie Figuur 7.

8. Klik de Afdekplaat op de Aansluitdoos Adapter. Zie Figuur 8.


UWP bedrading

Duw op de lipjes om de draden in de binnenste gaten van hun corresponderende terminals op de UWP te steken (één draad per terminal) totdat ze stevig op hun plaats zitten. Trek voorzichtig aan de draden om te controleren of ze goed vast zitten. Als u de draden opnieuw moet losmaken, duw dan de terminal lipjes aan de zijkanten van de UWP omlaag.

Deze bedrading is slechts een voorbeeld, de uwe kan afwijken.

Terminal aanduidingen

Conventionele systemen		Warmtepompsystemen
Terminal	Omschrijving	Terminal	Omschrijving
S/S	Universele ingang voor een bekabelde binnen-, buitensensor	S/S	Universele ingang voor een bekabelde binnen-, buitensensor
Y	Compressor Fase 1	Y	Compressor Fase 1
Y2	Compressor Fase 2	Y2	Compressor Fase 2
G	Ventilator Relais	G	Ventilator Relais
C	24VAC Gemeenschappelijke draad van de secundaire zijde van de koeltransformator (indien 2 transformatoren)	C	24VAC Gemeenschappelijke draad van de secundaire zijde van de koeltransformator
K*	Aansluiten op K op Wire Saver Module	K*	Aansluiten op K op Wire Saver Module
U/U**	Universeel relais voor ventilatie	U/U**	Universeel relais voor ventilatie
A		L/A	Aansluiten op compressor monitor
W	Verwarmingsfase 1	O/B	Omschakelklep voor warmtepompen
W2	Verwarmingsfase 2	Aux	Backup Warmte
		E	Nood Warmte
R	24 VAC Verwarming transformator	R	24 VAC Verwarming transformator
Rc	24 VAC Koeling transformator	Rc	24 VAC Koeling transformator

* De THP9045A1023 Wire Saver Module wordt gebruikt op verwarmings-/koelsystemen wanneer u slechts vier draden bij de thermostaat heeft en u een vijfde draad nodig heeft voor een gemeenschappelijke draad. Gebruik de K terminal in plaats van de Y en G terminals op conventionele of warmtepompsystemen om de ventilator en de compressor via een enkele draad te bedienen—de ongebruikte draad wordt dan uw gemeenschappelijke draad. Zie de THP9045 instructies voor meer informatie.

** Ventilatie is niet beschikbaar op alle modellen. Wanneer de U schuifregelaar in de onderste positie staat (2 draden), zijn de U contacten een droge set contacten. Als uw ventilatiesysteem 24 volt nodig heeft, verplaatst u de U schuifregelaar naar de bovenste positie (1 draad). De onderste U terminal is intern verbonden met de Rc terminal. In deze toepassing sluit u één draad van uw klep aan op de bovenste U terminal en de andere op de gemeenschappelijke zijde van de transformator.

Schuifregelaars instellen

Stel de R schuifregelaar in, zie Figuur 9.

• Gebruik de ingebouwde jumper (R Schuifregelaar) om onderscheid te maken tussen systemen met één of twee transformatoren.
• Als er slechts één R draad is en deze is aangesloten op de R, Rc, of RH terminal op de oude thermostaat, zet de schuifregelaar dan in de bovenste positie (1 draad).
• Als er één draad is aangesloten op de R terminal en één draad is aangesloten op de Rc terminal, zet de schuifregelaar dan in de onderste positie (2 draden).

Stel de U schuifregelaar in, zie Figuur 10.

• Gebruik de ingebouwde jumper (U Schuifregelaar) van het universele relais om ventilatie te bedraden. Let op: ventilatie wordt niet door alle modellen ondersteund.
• Wanneer de U Schuifregelaar in de onderste positie staat (2 draden), zijn de U contacten een droge set contacten.
• Als de ventilator wordt gevoed door de koeltransformator, verplaatst u de jumper schakelaar naar de bovenste positie (1 draad). Met deze schakelaar ingesteld op 1 draad, is de onderste U terminal intern verbonden met de Rc terminal. In deze toepassing sluit u één draad van de ventilatieklep aan op de U terminal en de andere op de gemeenschappelijke zijde van de koelsysteem transformator.

Bedrading

OPMERKINGEN:

1. Beschikbare bedradingsconfiguraties verschillen per productmodel/productnummer.
2. Gebruik thermostaatdraad van 18 tot 22 gauge. Afgeschermde kabel is niet vereist.
3. Zet de R-schuifregelaar op de UWP in de bovenste positie (1 draad) voor 1-transformatorsystemen of in de onderste positie (2 draden) voor 2-transformatorsystemen. Zie "Schuifregelaars instellen".
4. Zet de U-schuifregelaar in de bovenste positie (1 draad) voor niet-aangedreven ventilatie of in de onderste positie (2 draden) voor aangedreven ventilatie. Zie "Schuifregelaars instellen".

Conventionele systemen

1H/1C-systeem (1 transformator)
R Voeding
Rc [R+Rc verbonden door schuifregelaar]
Y Compressorcontactor
C 24VAC gemeenschappelijk
W Verwarmingrelais
G Ventilatorrelais

1H/1C-systeem (2 transformatoren)
R Voeding (verwarmingstransformator)
Rc Voeding (koelingstransformator)
Y Compressorcontactor
C 24 VAC gemeenschappelijk van koelingstransformator
W Verwarmingrelais
G Ventilatorrelais

2H/2C-systeem (1 transformator)
R Voeding
Rc [R+Rc verbonden door schuifregelaar]
Y Compressorcontactor (fase 1)
C 24VAC gemeenschappelijk
W Verwarmingrelais (fase 1)
G Ventilatorrelais
W2 Verwarmingrelais (fase 2)
Y2 Compressorcontactor (fase 2)

Warmwaterrelais Paneel
R Voeding
Rc [R+Rc verbonden door schuifregelaar]
W Verwarmingrelais
C 24VAC gemeenschappelijk

OPMERKING: Als het paneel geen 24 volt AC levert bij R en C, zet u de schuifregelaar in de onderste positie en sluit u een afzonderlijke transformator aan op Rc en C.

Alleen-verwarmingssysteem met ventilator
R Voeding
Rc [R+Rc verbonden door schuifregelaar]
C 24VAC gemeenschappelijk
W Verwarmingrelais
G Ventilatorrelais

Alleen-koelsysteem met ventilator
R Voeding
Rc [R+Rc verbonden door schuifregelaar]
Y Compressorcontactor
C 24VAC gemeenschappelijk
G Ventilatorrelais

Warmtepompsystemen

1H/1C Warmtepompsysteem
R Voeding
Rc [R+Rc verbonden door schuifregelaar]
Y Compressorcontactor
C 24VAC gemeenschappelijk
O/B Wisselklep
G Ventilatorrelais

2H/1C Warmtepompsysteem
R Voeding
Rc [R+Rc verbonden door schuifregelaar]
Y Compressorcontactor
C 24VAC gemeenschappelijk
O/B Wisselklep
G Ventilatorrelais
Aux Hulpverwarming
E Noodverwarmingrelais
L Warmtepomp foutinvoer

2H/2C Warmtepompsysteem
R Voeding
Rc [R+Rc verbonden door schuifregelaar]
Y Compressorcontactor (fase 1)
C 24VAC gemeenschappelijk
O/B Wisselklep
G Ventilatorrelais
Y2 Compressorcontactor (fase 2)
L Warmtepomp foutinvoer

3H/2C Warmtepompsysteem
R Voeding
Rc [R+Rc verbonden door schuifregelaar]
Y Compressorcontactor (fase 1)
C 24VAC gemeenschappelijk
O/B Wisselklep
G Ventilatorrelais
Aux Hulpverwarming
E Noodverwarmingrelais
Y2 Compressorcontactor (fase 2)
L Warmtepomp foutinvoer

OPMERKING: Deze toepassing wordt niet door alle modellen van de thermostaat ondersteund.

Ventilatiesystemen

OPMERKING: Ventilatie is niet beschikbaar op alle modellen.

U-schuifregelaar gebruiken

Aangesloten op ERV/HRV-ventilator voor het hele huis met interne voeding.

Aangesloten op verse luchtklep die wordt gevoed door een transformator van de verwarming.

Thermostaat monteren

1. Duw overtollige draad terug in de opening in de muur.

2. Sluit de UWP-deur. Deze moet gesloten blijven zonder uit te puilen.
3. Lijn de UWP uit met de thermostaat en duw voorzichtig totdat de thermostaat op zijn plaats klikt.
4. Trek indien nodig voorzichtig om de thermostaat van de UWP te verwijderen


Installatie-instelling – met behulp van de thermostaat

Instellen met behulp van de thermostaat

• Nadat de Lyric-thermostaat is opgestart, tikt u op START SETUP (INSTALLATIE STARTEN) op de thermostaat. U wordt gevraagd of u de installatie wilt uitvoeren via de Lyric-app. Tik op Nee.
• Tik op of om te schakelen tussen de ISU-opties (Installer Set Up - Installatie-instelling).
• Tik op Edit (Bewerken) of tik op het tekstgebied en tik vervolgens op of om de standaard installatie-optie te bewerken.
• Tik op Done (Klaar) of tik op het tekstgebied om de instelling te bevestigen of druk op Cancel (Annuleren).
• Tik op of om door te gaan met het instellen van een andere ISU-optie.

OPMERKINGEN:

• Om een lijst met alle instelparameters te bekijken, gaat u naar "Installatie-instellingen (ISU) – geavanceerd menu". De thermostaat geeft de ISU-naam en het ISU-nummer weer.
• Om de installatie te voltooien en uw instellingen op te slaan, scrolt u naar het scherm Finish (Voltooien) aan het einde van de ISU-lijst.
• Tik op Select (Selecteren) of tik op het tekstgebied om wijzigingen op te slaan en af te sluiten, of tik op om terug te keren naar het eerste installatiescherm.

ISU weergeven

ISU bewerken

Installatie-instelling – met behulp van de Lyric-app

Instellen met behulp van de Lyric-app

Download de Lyric-app uit de App Store of Google Play om een verborgen PRO-installatiefunctie te gebruiken waarmee u de thermostaat kunt configureren en uw klant persoonlijk kunt uitnodigen om tegelijkertijd verbinding te maken met de geïnstalleerde thermostaat.

Contractormodus openen

Om de Contractormodus te openen, houdt u het Lyric-logo 5 seconden ingedrukt. Tik vervolgens op Confirm (Bevestigen) om de Contractormodus te gaan gebruiken. Volg de stappen om uw klant persoonlijk uit te nodigen om verbinding te maken met hun Lyric-app.

Installatie-instelling – geavanceerd menu

Om het geavanceerde menu te openen, houdt u de knop Menu 5 seconden ingedrukt. Tik op of om door de opties in het geavanceerde menu te gaan.

Geavanceerde menuopties

Device Setup (Apparaatinstelling)
Dit wordt gebruikt om toegang te krijgen tot de ISU-instelling van het apparaat.

Screen Lock (Schermvergrendeling)
Het touchscreen van de thermostaat kan worden ingesteld om volledig of gedeeltelijk te vergrendelen.

Rater View (Beoordelaarweergave)
Een alleen-lezen plaats om alle ventilatie-instellingen te bekijken.

System Test (Systeemtest)
Test het verwarmings- en koelsysteem.

Range Stop (Temperature) (Bereikstop (Temperatuur))
Stel de minimum-, maximum-, koel- en verwarmingstemperatuurinstelpunten in.

Reset
Toegang tot alle resetopties op de thermostaat. Dit is de enige plaats om de fabrieksinstellingen te herstellen.

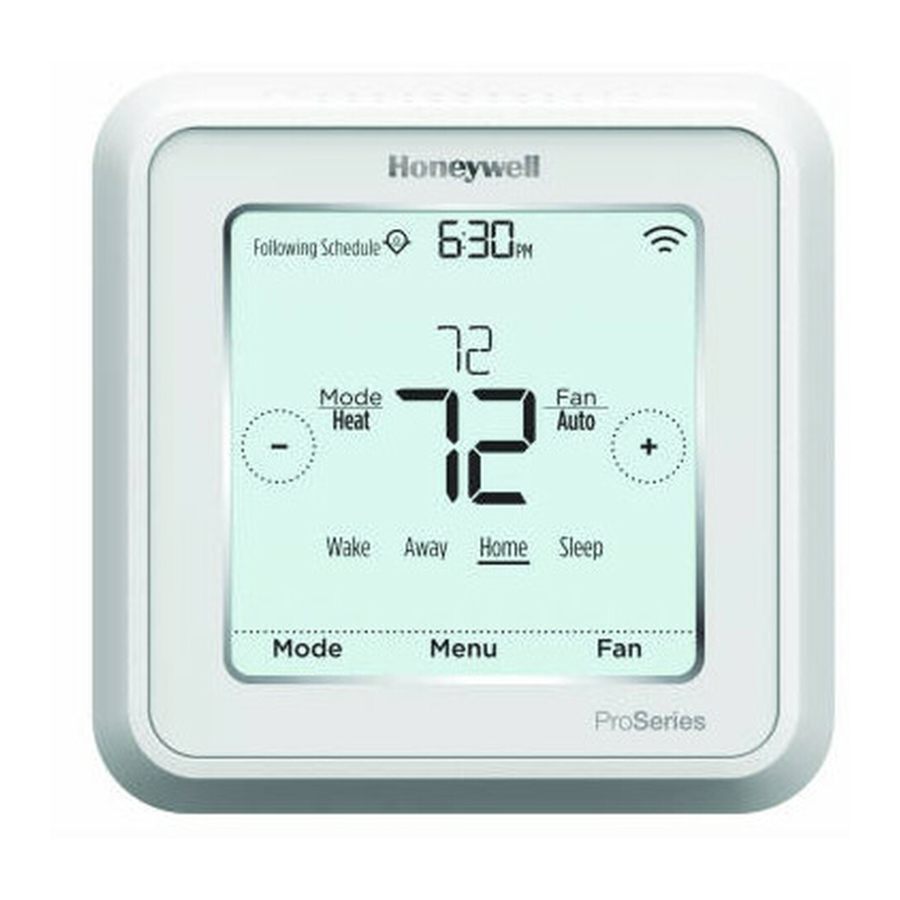

Belangrijkste kenmerken

1. System status information (Systeemstatusinformatie)
   Koelen aan, Verwarmen aan, Noodverwarming aan, Herstel of Automatische omschakeling aan.
2. Time, ISU #, or Alert # (Tijd, ISU-nummer of Alarmnummer)
3. Connection status information (Verbindingsstatusinformatie)
   Status van Wi-Fi-verbinding: Verbonden, Verbroken of Wi-Fi is uitgeschakeld.
4. Schedule information (Schema-informatie)
   Volgt op tijd gebaseerde of locatiegebaseerde temperatuurregeling.
5. Messaging (Berichten)
   Toont apparaatinstellingen, menuopties, herinneringen, schema-overschrijvingen.
6. Desired Temperature (Gewenste temperatuur)
   Geeft de huidige gewenste temperatuurinstelling weer.
7. Indoor Temperature (Binnentemperatuur)
   Geeft de huidige binnentemperatuur weer.
8. Schedule period (Schemaperiode)
   Toont schemaperiode: Wakker/Afwezig/Thuis/Slapen.
9. Mode (Modus)
   Selecteer systeemmodus:
   Auto/Verwarmen/Koelen/Uit/EM Heat (Noodverwarming).
10. Menu
    Tik om opties weer te geven. Begin hier om een programmaschema in te stellen.
    Opmerking: Lang indrukken van de Menuknop gedurende 5 seconden om toegang te krijgen tot de opties in het geavanceerde menu.
11. Fan (Ventilator)
    Selecteer de ventilatormodus Auto/Aan/Circuleren.

Het scherm wordt geactiveerd door op het middelste gedeelte van de weergegeven temperatuur te drukken.
Het scherm blijft 45 seconden verlicht. De helderheid kan worden aangepast in het menu.

Installatie setup opties (ISU) – geavanceerd menu

Let op: Beschikbare ISU-opties kunnen variëren afhankelijk van het thermostaatmodel en de apparatuurconfiguratie.

Tabel 1.

#ISU	ISU Naam	ISU Opties (standaardinstellingen in vet)	Opmerkingen
120	Schema Type	Geen Schema MO-ZO = Elke dag hetzelfde MA-VR, ZA, ZO = 5-1-1 schema MA-VR, ZA-ZO = 5-2 schema Elke Dag = Elke dag individueel	U kunt hier het standaard MA-VR, ZA-ZO schema wijzigen. Om periodes gedurende de dagen, temperatuur instelpunten te bewerken, of om Schema Aan/Uit te zetten, ga vanuit het startscherm naar MENU/SCHEMA.
125	Temp Schaal	Fahrenheit, Celsius
130	Buiten Temp	Nee, Bekabeld, Internet	Selecteer de databron voor de buitentemperatuur. Deze ISU gaat automatisch naar Internet wanneer geregistreerd bij de Lyric app en er geen bekabelde buitensensor is geselecteerd. We raden aan om een bekabelde buitensensor te gebruiken die is aangesloten op de "S" terminals op de UWP. (Zie 'Wiring' (Bedrading)) Een buitentemperatuur is vereist om de volgende ISU's in te stellen: ISU 355 Compressor Lockout (Compressorvergrendeling), ISU 356 Aux Heat Lockout (Hulpwarmte vergrendeling), ISU 1013 Low Outdoor Temperature Ventilation Lockout (Ventilatievergrendeling lage buitentemperatuur), ISU 1014 High Outdoor Temperature Ventilation Lockout (Ventilatievergrendeling hoge buitentemperatuur), en ISU 1015 High Outdoor Dew Point Ventilation Lockout (Ventilatievergrendeling hoog dauwpunt buitentemperatuur).
200	Systeem Type	Conventionele Geforceerde Lucht Warmtepomp Boiler Alleen Koelen	Basis selectie van het systeem dat uw thermostaat zal regelen.
205	Apparatuur Type	Conventionele Geforceerde Lucht Verwarming: Standaard Gas (STD GAS), Hoog Rendement Gas (EFF GAS) Olie, Elektrisch, Ventilatorkoeler Warmtepomp: Lucht naar Lucht, Geothermisch Boiler: Warm Water, Stoom	Deze optie selecteert het type apparatuur dat uw thermostaat zal regelen. Opmerking: Deze optie wordt NIET weergegeven als ISU 200 is ingesteld op Alleen Koelen.
218	Omkeerventiel	0/B bij Koelen, 0/B bij Verwarmen	Deze ISU wordt alleen weergegeven als ISU 200 is ingesteld op Warmtepomp. Selecteer of het omkeerventiel O/B bekrachtigd moet worden bij koelen of bij verwarmen.
220	Koel Trappen (#200=Conv/ 200-HP)	0, 1, 2
221	Verwarmings Trappen/Aux/E Trappen (#200-Conv./ 200-HP)	Verwarmings Trappen: 0,1,2 AUX/E Trappen: 0,1	Maximum van 2 Verwarmings Trappen voor conventionele systemen, Maximum van 1 Aux/E trappen voor warmtepomp systemen.
230	Ventilator Regeling	Apparatuur, Thermostaat	Deze ISU wordt alleen weergegeven als ISU 205 is ingesteld op Elektrische Geforceerde Lucht of Ventilatorkoeler.
253	Aux/E Regeling	Beide Aux/E, Of Aux/E	Stel "OF AUX/E" in als u Hulp- en Noodverwarming afzonderlijk wilt instellen en regelen. Deze ISU wordt alleen weergegeven als ISU 200 is ingesteld op Warmtepomp EN als ISU 221 Aux/E trappen = 1
255	Aux Verwarmings Type	Elektrisch, Gas/Olie (of Fossiele Geforceerde Lucht)	Deze ISU wordt alleen weergegeven als ISU 200 is ingesteld op warmtepomp EN als ISU 221 Aux/E verwarmingstrappen = 1 Opmerking: Opties van deze ISU kunnen variëren afhankelijk van het model van de thermostaat.

Tabel 2.

#ISU	ISU Naam	ISU Opties (standaardinstellingen in vet)	Opmerkingen
256	EM Verwarmings Type	Elektrisch, Gas/Olie (of Fossiele Geforceerde Lucht)	Deze ISU wordt alleen weergegeven als ISU 200 is ingesteld op Warmtepomp EN als ISU 221 Aux/E verwarmingstrappen = 1 EN als ISU 253 is ingesteld om AUX/E verwarming afzonderlijk te laten werken. Opmerking: Deze ISU is mogelijk niet beschikbaar op sommige modellen.
260	Fossiele Kit Regeling	Thermostaat, Extern (Fossiele Brandstof Kit Regelt Backup Verwarming)	Deze ISU wordt alleen weergegeven als ISU 200 is ingesteld op Warmtepomp EN als ISU 221 Aux/E verwarmingstrappen = 1, EN als ISU 256 is ingesteld op Gas/Olie. Opmerking: Deze ISU is mogelijk niet beschikbaar op sommige modellen.
300	Automatische Omschakeling	Aan, Uit	UIT: De gebruiker moet verwarmen of koelen kiezen als nodig om de gewenste binnentemperatuur te handhaven. AAN (Automatisch): Aan (ingeschakeld) Stelt de gebruiker in staat om Automatische Omschakeling te selecteren als een van de systeemmodi vanuit het startscherm. In de automatische modus kan de thermostaat ofwel verwarmen ofwel koelen regelen om de gewenste binnentemperatuur te handhaven.
303	Automatisch Differentieel	0°F tot 5°F of 0.0°C tot 2.5°C	Differentieert het minimum aantal graden dat is toegestaan tussen de verwarmings- en koelinstellingen wanneer de thermostaat in automatische omschakeling staat. Differentieel is NIET deadband. De deadband temperatuur tussen wanneer verwarming (of koeling) aan- en uitgaat om het instelpunt te handhaven is niet instelbaar. Honeywell gebruikt een algoritme dat de deadband vastzet op 0°F. Dit algoritme is geavanceerder dan op eerdere thermostaten.
305	Hoge Koel Trappen Afwerking	Ja, Nee	Deze ISU wordt alleen weergegeven wanneer de thermostaat is ingesteld op 2 koel trappen. Wanneer ingesteld op JA, houdt deze functie de hogere trap van de koelapparatuur draaiende totdat het gewenste instelpunt is bereikt.
306	Hoge Verwarmings Trappen Afwerking	Ja, Nee	Deze ISU wordt alleen weergegeven wanneer de thermostaat is ingesteld op 2 of meer verwarmings trappen. Wanneer ingesteld op JA, houdt deze functie de hogere trap van de verwarmingsapparatuur draaiende totdat het gewenste instelpunt is bereikt.
340	Aux Verwarming Droop	0 = Comfort; 2°F tot 15°F vanaf instelpunt (in stappen van 1°F) of 1.0°C tot 7.5°C vanaf instelpunt (in stappen van 0.5°C)	Aux verwarming droop kan worden ingesteld op warmtepompsystemen met een hulpverwarmingstrap. De Comfort instelling is NIET beschikbaar voor Dual Fuel systemen, Standaard instelling is 0°F (Comfort) voor Elektrisch terwijl 2°F voor Gas/Olie. De binnen temperatuur moet zakken tot de geselecteerde droop instelling voordat de thermostaat Aux Verwarming inschakelt. Bijvoorbeeld, als Aux Verwarming is ingesteld op 2°F (1.0°C), moet de binnentemperatuur 2°F (1.0°C) verwijderd zijn van het instelpunt voordat Aux Verwarming inschakelt. Wanneer ingesteld op Comfort, zal de thermostaat Aux Verwarming gebruiken als nodig om de binnentemperatuur binnen 1°F (0.5°C) graad van het instelpunt te houden.
350	Up Stage Timer Aux Verwarming	Uit, 30, 45, 60, 75, 90 minuten 2, 3, 4, 5, 6, 8, 10, 12, 14, 16 uur	De Auxiliary Heat Upstage Timer (Hulpverwarming Opvoer Timer) start wanneer de hoogste trap van het vorige verwarmingstype inschakelt. Hulpverwarming zal worden gebruikt (indien nodig) wanneer de timer verloopt. Deze ISU wordt alleen weergegeven wanneer ISU 340 (AUX Heat Droop (AUX Verwarming Droop)) is ingesteld op 2°F of hoger.
355	Balanspunt (Compressor Lockout (Compressorvergrendeling))	Uit, 5°F tot 60°F (in stappen van 5°F) of -15.0°C tot 15.5°C (in stappen van 2.5°C of 3.0°C)	Compressor Lockout (Compressorvergrendeling) vereist een buitentemperatuur. Stel Compressor Lockout (Compressorvergrendeling) in op de temperatuur waaronder het inefficiënt is om de warmtepomp te laten draaien. Wanneer buitentemperaturen onder deze instelling zijn, zal de thermostaat de warmtepomp vergrendelen en alleen Aux Verwarming laten draaien. Deze ISU wordt alleen weergegeven als ISU 130 = Bekabeld of Internet, ISU 200 is ingesteld op Warmtepomp, ISU 221 Aux/E trappen = 1, EN ISU 260 is ingesteld op Thermostaat. We raden aan om een bekabelde afstandssensor te gebruiken als een buitentemperatuurbron. Standaard is 40°F als ISU 205 Heating Equipment (Verwarmingsapparatuur) Airto Air Heat Pump (Lucht naar Lucht Warmtepomp) is en ISU 255 Aux Heat Type (Aux Verwarming Type) Gas/Olie is. Standaard is Uit als ISU 205 Heating Equipment (Verwarmingsapparatuur) Air to Air Heat Pump (Lucht naar Lucht Warmtepomp) is en ISU 255 Aux Heat Type (Aux Verwarming Type) Elektrisch is. Standaard is Uit als ISU 205 Heating Equipment (Verwarmingsapparatuur) Geothermisch is, Compressor Lockout (Compressorvergrendeling) is optioneel voor elk type warmtepomp (Air to Air Heat Pump (Lucht naar Lucht Warmtepomp), Geothermal Heat Pump (Geothermische Warmtepomp)).

Tabel 3.

#ISU	ISU-naam	ISU-opties (standaardwaarden in vet)	Opmerkingen
356	Aux Heat Lock Out (Aux Heat Outdoor Lockout) (Blokkering extra verwarming)	Uit, 5°F tot 65°F (in stappen van 5°F) of -15,0°C tot 18,5°C (in stappen van 2,5°C of 3,0°C)	Aux Heat Lockout (Blokkering extra verwarming) vereist een buitentemperatuur. Stel Aux Heat Lockout (Blokkering extra verwarming) in om energierekeningen te optimaliseren en om te voorkomen dat de duurdere Aux Heat (Extra verwarming) bron boven een bepaalde buitentemperatuurgrens draait. Deze ISU wordt alleen weergegeven als ISU 200 is ingesteld op Heat Pump (Warmtepomp), EN ISU 260 is ingesteld op Thermostat control (Thermostaatregeling) EN als ISU 221 Aux/E stages = 1.
365	Cool 1 CPH (Cooling cycle rate stage 1) (Koelcyclusfrequentie fase 1)	1-6 CPH (3 CPH)	Deze ISU wordt alleen weergegeven wanneer Cool Compressor Stages (Koelcompressorfases) is ingesteld op 1 of meer fasen. De cyclusfrequentie beperkt het maximale aantal keren dat het systeem kan cyclen in een periode van 1 uur, gemeten bij een belasting van 50%. Als het bijvoorbeeld is ingesteld op 3 CPH, bij een belasting van 50%, is het maximale aantal keren dat het systeem zal cyclen 3 keer per uur (1O minuten aan, 10 minuten uit). Het systeem cyclelt minder vaak wanneer de belasting lager of hoger is dan 50%.
366	Cool 2 CPH (Cooling cycle rate stage 2) (Koelcyclusfrequentie fase 2)	1-6 CPH (3 CPH)	Deze ISU wordt alleen weergegeven wanneer Cool/Compressor Stages (Koel-/compressorfases) is ingesteld op 2.
370	Heat 1 CPH (Heating cycle rate stage 1) (Verwarmingscyclusfrequentie fase 1)	1-12 CPH	Deze ISU wordt alleen weergegeven wanneer Heat Stages (Verwarmingsfases) is ingesteld op 1 fase of meer fasen. De cyclusfrequentie beperkt het maximale aantal keren dat het systeem kan cyclen in een periode van 1 uur, gemeten bij een belasting van 50%. Als het bijvoorbeeld is ingesteld op 3 CPH, bij een belasting van 50%, is het maximale aantal keren dat het systeem zal cyclen 3 keer per uur (1O minuten aan, 10 minuten uit). Het systeem cyclelt minder vaak wanneer de belasting lager of hoger is dan 50%. De aanbevolen (standaard) instellingen voor de cyclusfrequentie staan hieronder voor elk type verwarmingsapparatuur: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air = 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH; Fan Coil = 3 CPH; Hot Water Radiant Heat = 3 CPH; Steam = 1 CPH.
371	Heat 2 CPH (Heating cycle rate stage 2) (Verwarmingscyclusfrequentie fase 2)	1-12 CPH	Deze ISU wordt alleen weergegeven wanneer Heat Stages (Verwarmingsfases) is ingesteld op 2 fasen. De aanbevolen (standaard) instellingen voor de cyclusfrequentie staan hieronder voor elk type verwarmingsapparatuur: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air= 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH; Fan Coil = 3 CPH; Hot Water Radiant Heat = 3 CPH; Steam = 1 CPH.
375	Aux Heat CPH (Heating cycle rate Auxiliary Heat) (Verwarmingscyclusfrequentie hulpverwarming)	1-12 CPH	Deze ISU wordt alleen weergegeven wanneer ISU 200 = Heat Pump (Warmtepomp) en ISU 221=1. Het wordt alleen weergegeven wanneer Auxiliary Heat (Hulpverwarming) is geconfigureerd. De aanbevolen instellingen voor de cyclusfrequentie staan hieronder voor elk type verwarmingsapparatuur: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air= 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH.
378	EM Heat CPH (Heating cycle rate Emergency Heat) (Verwarmingscyclusfrequentie noodverwarming)	1-12 CPH	Deze ISU wordt alleen weergegeven wanneer Emergency Heat (Noodverwarming) is geconfigureerd en ISU 253: Aux/E Terminal Control (Aux/E-aansluitingregeling) is ingesteld om Aux en E heat (Aux- en E-verwarming) onafhankelijk te regelen. De aanbevolen instellingen voor de cyclusfrequentie staan hieronder voor elk type verwarmingsapparatuur: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air = 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH.
387	Compressor Protection (Compressorbeveiliging)	Uit, 1-5 minuten	De thermostaat heeft een ingebouwde compressorbeveiliging (minimale uitschakeltimer) die voorkomt dat de compressor te vroeg opnieuw start na een uitschakeling. De minimale uitschakeltimer wordt geactiveerd nadat de compressor is uitgeschakeld. Als er een oproep is tijdens de minimale uitschakeltimer, toont de thermostaat "Wait" (Wacht) in het display. Deze ISU wordt weergegeven als ISU 220 is ingesteld op minimaal 1 fase.
390	Ext Fan Run Time in Cool (Externe ventilatorlooptijd bij koelen)	Uit, 30, 60, 90 seconden 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 minuten	Nadat de oproep voor koelen is beëindigd, houdt de thermostaat de ventilator gedurende de geselecteerde tijd aan voor een verhoogde efficiëntie. Dit kan opnieuw vocht in de leefruimte brengen. Deze ISU wordt weergegeven als ISU 220 is ingesteld op minimaal 1 fase.

Tabel 4.

#ISU	ISU-naam	ISU-opties (standaardwaarden in vet)	Opmerkingen
391	Ext Fan Run Time in Heat (Externe ventilatorlooptijd bij verwarmen)	Uit, 30, 60, 90 seconden 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 minuten	Nadat de oproep voor verwarmen is beëindigd, houdt de thermostaat de ventilator gedurende de geselecteerde tijd aan voor een verhoogde efficiëntie. Deze ISU wordt weergegeven als ISU 230 is ingesteld op Thermostat Controls Fan (Thermostaat regelt ventilator).
425	Adaptive Recovery (Adaptief herstel)	Aan, Uit	Adaptive Intelligent Recovery (AIR) (Adaptief intelligent herstel) is een comfortinstelling. Verwarmings- of koelapparatuur wordt eerder ingeschakeld, waardoor de binnentemperatuur overeenkomt met de ingestelde waarde op het geplande tijdstip.
429	Max Cool Temperature (Maximale koeltemperatuur)	van Min. Coal Temp. (Min. kolentemp.) tot 99°F of tot 37,0°C (90°F of 32°C)	De gebruiker kan de koeltemperatuur niet boven dit niveau instellen.
430	Min Cool Temperature (Minimale koeltemperatuur)	van 50°F of 10,0°C tot Max. Cool Temp. (Max. koeltemp.) (50°F of 10°C)	De gebruiker kan de koeltemperatuur niet onder dit niveau instellen.
431	Max Heat Temperature (Maximale verwarmingstemperatuur)	van Min. Heat Temp. (Min. verwarmingstemp.) tot 90°F of tot 32,0°C (90°F of 32°C)	De gebruiker kan de verwarmingstemperatuur niet boven dit niveau instellen.
432	Min Heat Temperature (Minimale verwarmingstemperatuur)	van 40°F of 4,4°C tot Max. Heat Temp. (Max. verwarmingstemp.) (50°F of 10°C)	De gebruiker kan de verwarmingstemperatuur niet onder dit niveau instellen.
435	Lock Screen (Schermvergrendeling)	Geen, Gedeeltelijk, Volledig	Unlocked (Ontgrendeld): Gebruiker heeft toegang tot alle thermostaatinstellingen. Partially Locked (Gedeeltelijk vergrendeld): Gebruiker kan alleen temperatuurinstellingen wijzigen. Fully Locked (Volledig vergrendeld): Gebruiker kan geen instellingen wijzigen. Het scherm is standaard vergrendeld met de fabriekscode en kan niet worden gewijzigd. Deze code wordt kort weergegeven wanneer u het thermostaatscherm wilt vergrendelen. Noteer de code op een veilige plaats voor toekomstig gebruik.
500	Indoor Sensor (Binnensensor)	Ja, Nee	Stel deze ISU in wanneer u een externe binnensensor wilt aansluiten op de "S"-aansluitingen op de UWP - zie "Wiring" (Bedrading). Deze ISU wordt alleen weergegeven als ISU 130 is ingesteld op NO wired outdoor sensor configured (Geen bedrade buitensensor geconfigureerd).
515	Sensor type (Sensortype)	10k, 20k	Kies het resistentietype van de bedrade binnensensor. Deze ISU wordt alleen weergegeven wanneer de binnensensor is geconfigureerd - ISU 500.
520	Temperature Control (Temperatuurregeling)	Thermostat (Thermostaat), Wired (Bedraad), Average (Gemiddelde)	Deze ISU wordt alleen weergegeven wanneer de binnensensor is geconfigureerd - ISU 500. U kunt kiezen welke temperatuurbron moet worden gebruikt of u kunt de thermostaat vragen om zowel de thermostaat als de externe sensoren te gebruiken voor een hogere meetnauwkeurigheid.
702	Air Filters (Luchtfilters)	0 - 2	Deze ISU verwijst naar het aantal luchtfilters in het systeem.
711	Air Filter 1 Reminder (Luchtfilter 1 herinnering)	Uit 10, 20, 30, 45, 60, 90, 120, 150 Run Time Days (Dagen looptijd) 30, 45, 60, 75 Days (Dagen) 3, 4, 5, 6, 9, 12, 15 Months (Maanden)	Kies een herinnering op basis van kalender of looptijd van de apparatuur.
712	Air Filter 2 Reminder (Luchtfilter 2 herinnering)	Uit 10, 20, 30, 45, 60, 90, 120, 150 Run Time Days (Dagen looptijd) 30, 45, 60, 75 Days (Dagen) 3, 4, 5, 6, 9, 12, 15 Months (Maanden)	Kies een herinnering op basis van kalender of looptijd van de apparatuur.
810	Hum Pad Reminder (Befeuchteringspad herinnering)	Uit 6, 12 Calendar Months (Kalendermaanden)
921	Dehum Filter Reminder (Ontvochtigingsfilter herinnering)	Uit 30, 60 Calendar Days (Kalenderdagen) 3 - 12 Calendar Months (Kalendermaanden) (in stappen van 1 maand)

Tabel 5.

#ISU	ISU Naam	ISU Opties (standaardinstellingen in vet)	Opmerkingen
1000	Vent Type (Ventilatietype)	None (Geen), ERV/HRV, Passive (Passief), Fresh Air Damper (Verse Luchtklep)	None (Geen): De thermostaat regelt geen ventilatie. ERV/HRV: De thermostaat regelt een Energy Recovery Ventilator (energie terugwin ventilator) of Heat Recovery Ventilator (warmte terugwin ventilator) voor ventilatie. Passive (Fan Only) (Passief (Alleen Ventilator)): De thermostaat schakelt de ventilator in voor ventilatie. Wanneer ingesteld op passieve ventilator, regelt de thermostaat geen klep of ventilator. De passieve ventilatie/passieve ventilator instelling laat alleen de binnenventilator draaien. Deze instelling opent geen klep of laat geen ventilator draaien. Om deze instelling voor ventilatie te gebruiken, zou het huis moeten worden ingericht met een pijp van buiten naar het retourkanaal die permanent open is of een klep heeft die automatisch opent wanneer de ventilator draait. Opmerking: Sommige modellen bieden alleen de passieve ventilatorinstelling.
1005	Vent Method (Ventilatiemethode)	ASHRAE 2010, ASHRAE 2013, Percent On Time (Percentage Aan Tijd)	Opmerking: Opties van deze ISU kunnen variëren afhankelijk van het model van de thermostaat.
1006	Vent Fan Control (Ventilatorregeling)	Thermostat (Thermostaat), Equipment (Apparatuur)	Thermostat (Thermostaat): De thermostaat schakelt de ventilatie en de ventilator in wanneer ventilatie nodig is. Equipment (Apparatuur): Ventilatieapparatuur regelt de ventilator.
1007	Bedrooms (Slaapkamers)	1-6 (2)	Deze ISU wordt alleen weergegeven wanneer ISU 1005 Ventilation Method (Ventilatiemethode) is ingesteld op ASHRAE 2010 of 2013.
1008	Home Size (Woninggrootte)	1000 - 5000 Sq. Ft. (1000 Sq. Ft.)	Deze ISU wordt alleen weergegeven wanneer ISU 1005 Ventilation Method (Ventilatiemethode) is ingesteld op ASHRAE 2010 of 2013.
1009	Vent Rate (Ventilatiedebiet)	30 - 350 CFM (in stappen van 5 CFM) (150 CFM)	Deze ISU wordt alleen weergegeven wanneer ISU 1005 Ventilation Method (Ventilatiemethode) is ingesteld op ASHRAE 2010 of 2013.
1011	Vent Percent On Time (Ventilatie Percentage Aan Tijd)	10% - 100% (30%)	De thermostaat bedient ventilatieapparatuur op basis van een percentage dat is ingevoerd in de installateur setup (ISU 1012). Als Percent on Time (Percentage Aan Tijd) bijvoorbeeld is ingesteld op 50%, zal de ventilatieapparatuur op willekeurige momenten gedurende een periode van 1 uur draaien totdat het een looptijd van 50% bereikt (ongeveer 30 minuten). Deze ISU wordt alleen weergegeven als ISU 1005 is ingesteld op Percent On Time (Percentage Aan Tijd).
1012	Vent Priority (Ventilatie Prioriteit)	Lockouts (Uitsluitingen), ASHRAE	Lockouts are Priority (Uitsluitingen hebben Prioriteit): De thermostaat geeft prioriteit aan uitsluitingen boven de ASHRAE ventilatienorm. De thermostaat zal geen ventilatie uitvoeren tijdens de volgende uitsluitingscondities (indien geconfigureerd), tenzij u handmatig om ventilatie vraagt: Lockout Ventilation during Outdoor Conditions (ISU 1013, 1014 en 1015) (Ventilatie uitschakelen tijdens buitencondities). Lockout Ventilation during "Sleep" (Slaap) program periods (Ventilatie uitschakelen tijdens "Slaap" programma periodes). Opmerking: Deze optie wordt door de gebruiker ingesteld op het ventilatiescherm in het menu. ASHRAE is Priority: (ASHRAE heeft Prioriteit): ASHRAE vereist extra ventilatie na een lange uit-cyclus. De thermostaat voldoet aan de ASHRAE ventilatienorm door extra ventilatie uit te voeren wanneer de buitencondities gunstig zijn. Als ASHRAE niet kan worden bereikt wanneer de buitencondities gunstig zijn, zal de thermostaat de buitenuitsluitingen negeren en ventilatie uitvoeren. Wanneer u deze optie gebruikt, wordt aanbevolen om het debiet (CFM) van de ventilatieapparatuur te verhogen om te voldoen aan de ASHRAE ventilatienorm in een kortere looptijd. De mogelijkheid om ventilatie uit te schakelen tijdens de "Sleep" (Slaap) is geen optie wanneer u ASHRAE is Priority (ASHRAE heeft Prioriteit) selecteert.
1013	Low Outdoor Temp Vent Lockout (Lage Buitentemperatuur Ventilatie Uitschakeling)	Off (Uit), -20°F to -40°F (in 5°F increments) or -28.0°C to -4.0°C(in 2.0°C increments)	ISU 130 moet zijn ingesteld op Wired (Bedraad) of Internet. Deze ISU wordt alleen weergegeven wanneer ISU 1000 Ventilation Type (Ventilatietype) is ingesteld op ERV/HRV of Fresh Air Damper (Verse Luchtklep).
1014	High Outdoor Temp Vent Lockout (Hoge Buitentemperatuur Ventilatie Uitschakeling)	Off (Uit), 80°F to 110°F (in 5°F increments) or 26°C to 44°C (in 2°C increments)	ISU 130 moet zijn ingesteld op Wired (Bedraad) of Internet. Deze ISU wordt alleen weergegeven wanneer ISU 1000 Ventilation Type (Ventilatietype) is ingesteld op ERV/HRV of Fresh Air Damper (Verse Luchtklep).
1015	High Outdoor Dewpoint Vent (Ventilatie bij Hoog Dauwpunt Buiten)	Off (Uit), 65°F to 85°F (in 5°F increments) or 18°C to 30°C (in 2°C increments)	ISU 130 moet zijn ingesteld op Internet. Deze ISU wordt alleen weergegeven als ISU 1000 Ventilation Type (Ventilatietype) is ingesteld op ERW/HRV of Fresh Air Damper (Verse Luchtklep).

Tabel 6.

#ISU	ISU Naam	ISU Opties (standaardinstellingen in vet)	Opmerkingen
1017	Vent Core Reminder (Ventilatiekern Herinnering)	Off (Uit), 3, 6, 9, 12 months (maanden)	Deze ISU wordt alleen weergegeven als ISU 1000 is ingesteld op ERV/HRV.
1018	Vent Filter Reminder (Ventilatiefilter Herinnering)	Off (Uit), 3, 6, 9, 12 months (maanden)
1100	UV Devices (UV Apparaten)	0 - 2	Sommige systemen hebben mogelijk twee UV-apparaten, één voor de A-Coil en een andere voor luchtbehandeling. Voor elk kan afzonderlijk een vervangingsherinnering worden ingesteld.
1105	UV Bulb 1 Reminder (UV Lamp 1 Herinnering)	Off (Uit), 6, 12, 24 months (maanden)
1106	UV Bulb 2 Reminder (UV Lamp 2 Herinnering)	Off (Uit), 6, 12, 24 months (maanden)
1401	Idle Brightness (Inactieve Helderheid)	0 = Off (0 = Uit), 0 - 5	Pas de helderheid van een inactieve achtergrondverlichting (inactief scherm) aan van de standaardwaarde 0 (achtergrondverlichting uit) tot 5 (maximale helderheid).
1410	Clock Format (Klokweergave)	12 hour (12 uur), 24 hour (24 uur)
1415	Daylight Saving (Zomertijd)	On (Aan), Off (Uit)	Instellen op Off (Uit) in gebieden die geen zomertijd volgen.
1420	Temp Offset (Temperatuurcorrectie)	Off (Uit), -3°F to 3°F (in 1°F increments) or -1.5°C to 1.5°C (in 0.5°C increments)	0°F - Geen verschil in de weergegeven temperatuur en de werkelijke kamertemperatuur. De thermostaat kan maximaal 3°F (1,5°C) lager of hoger weergeven dan de werkelijke gemeten temperatuur.

Een systeemtest uitvoeren

U kunt de systeemconfiguratie testen in het ADVANCED MENU (GEAVANCEERD MENU) onder de optie SYSTEM TEST (SYSTEEMTEST).

1. Houd Menu op de Lyric-thermostaat 5 seconden ingedrukt om toegang te krijgen tot de opties van het ADVANCED MENU (GEAVANCEERD MENU).
2. Tik op of om naar SYSTEM TEST (SYSTEEMTEST) te gaan.

3. Tik op Select (Selecteren) of tik op het tekstgebied.
4. Tik op of om het type systeemtest te selecteren. Tik op Select (Selecteren) of tik op het tekstgebied.
5. Gebruik voor de verwarmingstest en de koeltest of om elke fase van de apparatuur te activeren. Gebruik voor de ventilatortest of om de ventilator aan en uit te zetten.


OPMERKING: De klok wordt gebruikt als timer terwijl de fasen actief zijn. De indicatoren Heat On (Verwarming aan) en Cool On (Koeling aan) worden weergegeven wanneer de systeemtest actief is.

Apparatuurstatus bekijken

1. U kunt de status van de door de thermostaat geregelde apparatuur bekijken in het Menu onder de optie EQMT STATUS (APPAR. STATUS).
   Tik op Menu op uw thermostaat.
2. Tik op of om naar EQMT STATUS (APPAR. STATUS) te gaan.
   Tik op Select (Selecteren) of tik op het tekstgebied.

3. Tik op of om de status van alle apparatuur te bekijken die de thermostaat regelt. Afhankelijk van welke functie de thermostaat ondersteunt of hoe deze is geïnstalleerd, rapporteert het scherm Equipment Status (Apparatuurstatus) gegevens voor de volgende systemen:

• Verwarming en koeling
• Ventilator
• Ventilatie (alleen beschikbaar op bepaalde modellen)


Probleemoplossing

Scherm is leeg

• Controleer de stroomonderbreker en reset deze indien nodig.
• Zorg ervoor dat de aan/uit-schakelaar van het verwarmings- en koelsysteem is ingeschakeld.
• Zorg ervoor dat de ovendeur goed gesloten is.

Scherm is moeilijk te lezen

• Wijzig de helderheid van het scherm in het Menu van de thermostaat. Verhoog de helderheidsintensiteit voor de inactieve achtergrondverlichting van het thermostaatscherm (max. is niveau 5).

Verwarmings- of koelsysteem reageert niet

• Tik op Mode (Modus) om het systeem in te stellen op Heat (Verwarmen). Zorg ervoor dat de temperatuur hoger is ingesteld dan de binnentemperatuur.
• Tik op Mode (Modus) om het systeem in te stellen op Cool (Koelen). Zorg ervoor dat de temperatuur lager is ingesteld dan de binnentemperatuur.
• Controleer de stroomonderbreker en reset deze indien nodig.
• Zorg ervoor dat de aan/uit-schakelaar van het verwarmings- en koelsysteem is ingeschakeld.
• Zorg ervoor dat de ovendeur goed gesloten is.

Waarschuwingen en herinneringen

Waarschuwingen en herinneringen worden weergegeven via het waarschuwingssymbool en het waarschuwingsnummer in het klokgedeelte op het startscherm. U kunt meer informatie lezen over actieve waarschuwingen, niet-kritieke waarschuwingen uitstellen of negeren in Menu/Alerts (Menu/Waarschuwingen).

Nummer	Waarschuwing/Herinnering	Definitie
164	Heat Pump Needs Service (Warmtepomp heeft onderhoud nodig)	Heat pump needs service. Contact dealer to diagnose and service heat pump. (Warmtepomp heeft onderhoud nodig. Neem contact op met de dealer om de warmtepomp te diagnosticeren en te onderhouden.)
168	Wi-Fi Radio Error (Wi-Fi-radiofout)	Wireless module is not operating. Wireless features are not available. Please contact dealer to replace the thermostat. (De draadloze module werkt niet. Draadloze functies zijn niet beschikbaar. Neem contact op met de dealer om de thermostaat te vervangen.)
170	Internal Memory Error (Interne geheugenfout)	The memory of the thermostat has encountered an error. Please contact dealer for assistance. (Het geheugen van de thermostaat heeft een fout ondervonden. Neem contact op met de dealer voor hulp.)
171	Set the Date and Time (Stel de datum en tijd in)	Set the date and time on your thermostat. The date and time are required for certain features to operate, like the program schedule. (Stel de datum en tijd in op uw thermostaat. De datum en tijd zijn vereist voor bepaalde functies, zoals het programmaschema.)
173	Thermostat Temperature Sensor Error (Thermostaattemperatuursensorfout)	The sensor of the thermostat has encountered an error. Please contact dealer to replace the Thermostat. (De sensor van de thermostaat heeft een fout ondervonden. Neem contact op met de dealer om de thermostaat te vervangen.)
175	AC Power Resumed (AC-stroom hervat)	AC power resumed to thermostat after power loss. (De AC-stroom naar de thermostaat is hervat na stroomuitval.)
177	Indoor Temperature Sensor Error (Binnentemperatuursensorfout)	Wired indoor temperature sensor is not connected or there is a wiring short. Please contact dealer for assistance. (De bedrade binnentemperatuursensor is niet aangesloten of er is een kortsluiting in de bedrading. Neem contact op met de dealer voor hulp.)
178	Outdoor Temperature Sensor Error (Buitentemperatuursensorfout)	Wired outdoor temperature sensor is not connected or there is a wiring short. Please contact dealer for assistance. (De bedrade buitentemperatuursensor is niet aangesloten of er is een kortsluiting in de bedrading. Neem contact op met de dealer voor hulp.)
181	Replace Air Filter (1) (Vervang luchtfilter (1))	Replace air filter (1). Reset the timer by touching the "dismiss" (negeren) button on thermostat screen after it is replaced. (Vervang luchtfilter (1). Reset de timer door na vervanging op de knop "dismiss" (negeren) op het thermostaatscherm te tikken.)
182	Replace Air Filter (2) (Vervang luchtfilter (2))	Replace air filter (2). Reset the timer by touching the "dismiss" (negeren) button on thermostat screen after it is replaced. (Vervang luchtfilter (2). Reset de timer door na vervanging op de knop "dismiss" (negeren) op het thermostaatscherm te tikken.)
183	Clean Humidifier Tank and Replace Water Filter (Reinig de bevochtigerbak en vervang het waterfilter)	Clean humidifier tank and replace the water filter, or contact dealer to do this for you. Reset the timer by touching the "dismiss" (negeren) button on the thermostat screen after it is replaced. (Reinig de bevochtigerbak en vervang het waterfilter, of neem contact op met de dealer om dit voor u te doen. Reset de timer door na vervanging op de knop "dismiss" (negeren) op het thermostaatscherm te tikken.)
184	Replace Humidifier Pad (Vervang het bevochtigingskussen)	Replace humidifier pad. Reset the timer by touching the "dismiss" (negeren) button on the thermostat screen after it is replaced. (Vervang het bevochtigingskussen. Reset de timer door na vervanging op de knop "dismiss" (negeren) op het thermostaatscherm te tikken.)
185	Replace Dehumidifier Filter (Vervang het ontvochtigingsfilter)	Replace the dehumidifier filter. Reset the timer by touching "dismiss" (negeren) button on thermostat screen after it is replaced. (Vervang het ontvochtigingsfilter. Reset de timer door na vervanging op de knop "dismiss" (negeren) op het thermostaatscherm te tikken.)
186	Clean Ventilator Core (Reinig de ventilatorkern)	Clean ventilator core. Reset the timer by touching the "dismiss" (negeren) button on thermostat screen after it is replaced. (Reinig de ventilatorkern. Reset de timer door na vervanging op de knop "dismiss" (negeren) op het thermostaatscherm te tikken.)
187	Clean or Replace Ventilator Filter (Reinig of vervang het ventilatorfilter)	Clean or replace ventilator filter. Reset the timer by touching the "dismiss" (negeren) button on thermostat screen after it is replaced. (Reinig of vervang het ventilatorfilter. Reset de timer door na vervanging op de knop "dismiss" (negeren) op het thermostaatscherm te tikken.)
188	Replace UV Bulb (1) (Vervang UV-lamp (1))	Replace UV Bulb (1). Reset the timer by touching the "dismiss" (negeren) button on thermostat screen after it is replaced. (Vervang UV-lamp (1). Reset de timer door na vervanging op de knop "dismiss" (negeren) op het thermostaatscherm te tikken.)
189	Replace UV Bulb (2) (Vervang UV-lamp (2))	Replace UV Bulb (2). Reset the timer by touching the "dismiss" (negeren) button on thermostat screen after it is replaced. (Vervang UV-lamp (2). Reset de timer door na vervanging op de knop "dismiss" (negeren) op het thermostaatscherm te tikken.)
210	Register Online For Outdoor Temperature (Registreer online voor buitentemperatuur)	Online registration is required to receive outdoor temperature from the Internet. Outdoor temperature is needed for your current system setup. Download the Lyric app to register your thermostat. (Online registratie is vereist om de buitentemperatuur van internet te ontvangen. De buitentemperatuur is nodig voor uw huidige systeemconfiguratie. Download de Lyric-app om uw thermostaat te registreren.)
388	Register Online for Remote Access and Outdoor Temperature (Registreer online voor toegang op afstand en buitentemperatuur)	Online registration is required for remote access and outdoor temperature. Download the Lyric app to register your thermostat. (Online registratie is vereist voor toegang op afstand en buitentemperatuur. Download de Lyric-app om uw thermostaat te registreren.)
399	No Internet (Geen internet)	The connection to the Internet has been lost. Please check your network settings. (De verbinding met internet is verbroken. Controleer uw netwerkinstellingen.)
400	No Wi-Fi Signal (Geen Wi-Fi-signaal)	The Wi-Fi signal has been lost. Please wait for the thermostat to reconnect or select a new Wi-Fi network. Follow steps in the Lyric app (Het Wi-Fi-signaal is verbroken. Wacht tot de thermostaat opnieuw verbinding maakt of selecteer een nieuw Wi-Fi-netwerk. Volg de stappen in de Lyric-app)
508	Wi-Fi Not Configured (Wi-Fi niet geconfigureerd)	Please download the Lyric app and follow the steps to connect thermostat to your Wi-Fi network. (Download de Lyric-app en volg de stappen om de thermostaat met uw Wi-Fi-netwerk te verbinden.)

ELEKTRISCH GEVAAR
Kan een elektrische schok of schade aan de apparatuur veroorzaken. Schakel de stroom uit voordat u met de installatie begint.

GEVAAR VOOR APPARATUURSCHADE
De compressorbeveiliging wordt tijdens het testen omzeild. Om schade aan de apparatuur te voorkomen, dient u te vermijden de compressor snel te laten schakelen.

MELDING INZAKE KWIK
Als dit product een regelaar vervangt die kwik bevat in een afgesloten buis, gooi de oude regelaar dan niet bij het afval. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor instructies over recycling en correcte verwijdering.

Specificaties

Temperatuurbereiken
Warmte: 4,5 °C tot 32,0 °C (40 °F tot 90 °F)
Koel: 10,0 °C tot 37,0 °C (50 °F tot 99 °F)

Omgevingstemperatuur tijdens bedrijf
2,8 °C tot 38,9 °C (37 °F tot 102 °F)

Verzendtemperatuur
-28,9 °C tot 48,9 °C (-20 °F tot 120 °F)

Relatieve luchtvochtigheid tijdens bedrijf
5% tot 90% (niet-condenserend)

Fysieke afmetingen in inches (mm) (H x B x D)
Lyric T6 PRO Wi-Fi Thermostat (TH6320WF2003):
104 x 104 x 27 (4-5/64 x 4-5/64 x 1-1/16)
Lyric T6 PRO Wi-Fi Thermostat (TH6220WF2006):
104 x 104 x 27 (4-5/64 x 4-5/64 x 1-1/16)
UWP Mounting System (THP2600A1009):
58 x 56 x 10 (2-9/32 x 2-13/64 x 2-43/64)
Standard Installation Adapter (THP2400A1076):
99 x 99 x 17 (3-29/32 x 3-57/64 x 21/32)
Decorative Cover Plate – Small (THP2400A1050):
121 x 121 x 9 (4-49/64 x 4-49/64 x 11/32)
Decorative Cover Plate – Large (THP2400A1068):
155 x 155 x 7 (6-7/64 x 6-7/64 x 9/32)

Elektrische specificaties

Aansluiting	Spanning (50/60Hz)	Bedrijfsstroom
W Heating (Powerpile)	20-30 Vac 750 mV DC	0,02-1,0 A 100 mA DC
W2 (Aux) Heating	20-30 Vac	0,02-1,0 A
E Emergency Heat	20-30 Vac	0,02-0,5 A
Y Compressor Stage 1	20-30 Vac	0,02-1,0 A
Y2 Compressor Stage 2	20-30 Vac	0,02-1,0 A
G Fan	20-30 Vac	0,02-0,5 A
O/B Changeover	20-30 Vac	0,02-0,5 A
L/A Input	20-30 Vac	0,02-0,5 A
U Universal	20-30 Vac	0,02-0,5 A

Stroomverbruik
Achtergrondverlichting aan: 1,48 VA
Achtergrondverlichting uit: 0,88 VA

Wettelijke informatie

FCC-VOORSCHRIFTEN
§ 15.19 (a)(3)
Dit apparaat voldoet aan deel 15 van de FCC-regels.
De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken, en
2. Dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

IC-VOORSCHRIFTEN
RSS-GEN
Dit apparaat voldoet aan de licentievrije RSS's van Industry Canada.

De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken; en
2. Dit apparaat moet alle storing accepteren, inclusief storing die een ongewenste werking van het apparaat kan veroorzaken.

FCC-waarschuwing (deel 15.21) (alleen VS)
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

5 jaar beperkte garantie

Ga voor garantie-informatie naar http://customer.honeywell.com

Automation and Control Systems
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® U.S. Registered Trademark.
© 2016 Honeywell International Inc.
33-00153—07 M.S. Rev. 08-16
Printed in U.S.A.

Referenties

• Honeywell Customer Portal

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Honeywell Lyric T6 Pro Wi-Fi Programmeerbare Thermostaat Handleiding

Beschikbare talen
