Honeywell Lyric T6 Pro Wi-Fi -ohjelmoitava termostaatin käyttöohje

Pakkauksen sisältö

• Lyric T6 PRO Wi-Fi -termostaatti
• UWP-kiinnitysjärjestelmä
• Honeywellin vakioasennussovitin (J-box-sovitin)
• Honeywellin koristekansi – Pieni; koko 4-49/64 tuumaa = 121 mm.
• Ruuvit ja ankkurit
• Ammattimainen asennusopas
• Aloitusopas

Yhteensopivuus

• Yhteensopiva useimpien lämmitys-, jäähdytys- ja lämpöpumppujärjestelmien kanssa
• Vaaditaan: 24 VAC -virta ("C"-johto)
• Ei toimi sähköisten jalkalistalämmittimien (120-240 V) kanssa
• Ei toimi millivolttijärjestelmien kanssa
• Android- tai iOS-älypuhelin tai -tabletti

Asiakaspalvelu

WEB customer.honeywell.com

PUHELIN 1-800-633-3991

UWP-kiinnitysjärjestelmän asennus

1. Avaa pakkaus löytääksesi UWP:n. Katso kuva 1.

2. Aseta UWP seinälle. Vaakasuoraan ja merkitse reikien paikat. Katso kuva 2.
   Poraa reiät merkittyihin kohtiin ja naputtele sitten varovasti mukana toimitetut seinäankkurit seinään vasaralla.
   ‒ Poraa 7/32" reiät kipsilevyyn.

3. Vedä luukku auki ja työnnä johdot UWP:n johdotusreiän läpi. Katso kuva 3.

4. Aseta UWP seinäankkureiden päälle. Aseta UWP:n mukana toimitetut kiinnitysruuvit paikalleen ja kiristä ne. Älä kiristä liikaa. Kiristä, kunnes mukana toimitetut UWP-ruuvit #8 1-1/2" eivät enää liiku. Sulje luukku. Katso kuva 4.

   Käytä 3x mukana toimitettuja ruuveja #8 1-1/2"

Valinnaisen koristekannen asennus

Käytä valinnaista koristekantta, kun:

• Asennat termostaatin sähköliitäntärasiaan
• Tai kun sinun on peitettävä vanhan termostaatin aiheuttama maaliero.

5. Irrota liitäntärasiasovitin kannesta. Katso kuva 5.

6. Asenna liitäntärasiasovitin seinään tai sähköliitäntärasiaan käyttämällä mitä tahansa kahdeksasta ruuvinreiästä. Aseta kansisarjan mukana toimitetut kiinnitysruuvit paikalleen ja kiristä ne. Älä kiristä liikaa. Varmista, että sovitinlevy on vaakasuorassa. Katso kuva 6.

7. Kiinnitä UWP ripustamalla se liitäntärasiasovittimen yläkoukkuun ja napsauttamalla sitten UWP:n pohja paikalleen. Katso kuva 7.

8. Napsauta kansi liitäntärasiasovittimeen. Katso kuva 8.


UWP:n johdotus

Paina alas kielekkeitä asettaaksesi johdot vastaavien liittimien sisempiin reikiin UWP:ssä (yksi johto per liitin), kunnes ne ovat tiukasti paikallaan. Vedä varovasti johdoista varmistaaksesi, että ne ovat kiinni. Jos sinun on irrotettava johdot uudelleen, paina alas UWP:n sivuilla olevia liittimien kielekkeitä.

Tämä johdotus on vain esimerkki, omasi voi vaihdella.

Liittimien merkinnät

Perinteiset järjestelmät		Lämpöpumppujärjestelmät
Liitin	Kuvaus	Liitin	Kuvaus
S/S	Yleiskäyttöinen sisääntulo johdolliselle sisä-, ulkoanturille	S/S	Yleiskäyttöinen sisääntulo johdolliselle sisä-, ulkoanturille
Y	Kompressorin vaihe 1	Y	Kompressorin vaihe 1
Y2	Kompressorin vaihe 2	Y2	Kompressorin vaihe 2
G	Puhaltimen rele	G	Puhaltimen rele
C	24 VAC:n yhteinen johto jäähdytysmuuntajan toisiopuolelta (jos 2 muuntajaa)	C	24 VAC:n yhteinen johto jäähdytysmuuntajan toisiopuolelta
K*	Liitä K-liittimeen Wire Saver -moduulissa	K*	Liitä K-liittimeen Wire Saver -moduulissa
U/U**	Yleisrele ilmanvaihtoa varten	U/U**	Yleisrele ilmanvaihtoa varten
A		L/A	Liitä kompressorin valvontaan
W	Lämmityksen vaihe 1	O/B	Vaihtoventtiili lämpöpumpuille
W2	Lämmityksen vaihe 2	Aux	Varalämmitys
		E	Hätälämmitys
R	24 VAC:n lämmitysmuuntaja	R	24 VAC:n lämmitysmuuntaja
Rc	24 VAC:n jäähdytysmuuntaja	Rc	24 VAC:n jäähdytysmuuntaja

* THP9045A1023 Wire Saver -moduulia käytetään lämmitys-/jäähdytysjärjestelmissä, kun termostaatissa on vain neljä johtoa ja tarvitset viidennen johdon yhteistä johtoa varten. Käytä K-liitintä Y- ja G-liittimien sijasta perinteisissä tai lämpöpumppujärjestelmissä ohjataksesi puhallinta ja kompressoria yhden johdon kautta — käyttämättömästä johdosta tulee sitten yhteinen johto. Katso lisätietoja THP9045:n ohjeista.

** Ilmanvaihto ei ole käytettävissä kaikissa malleissa. Kun U-liukusäädin on alhaalla (2 johtoa), U-koskettimet ovat kuiva kosketinsarja. Jos ilmanvaihtojärjestelmäsi vaatii 24 volttia, siirrä U-liukusäädin yläasentoon (1 johto). Alempi U-liitin on sisäisesti yhdistetty Rc-liittimeen. Tässä sovelluksessa kytket yhden johdon vaimentimesta ylempään U-liittimeen ja toisen muuntajan yhteiseen puoleen.

Liukukielekkeiden asettaminen

Aseta R-liukukieleke, katso kuva 9.

• Käytä sisäänrakennettua hyppyjohdinta (R-liukukieleke) erottaaksesi yhden tai kahden muuntajan järjestelmät.
• Jos on vain yksi R-johto ja se on kytketty vanhan termostaatin R-, Rc- tai RH-liittimeen, aseta liukusäädin ylös-asentoon (1 johto).
• Jos yksi johto on kytketty R-liittimeen ja yksi johto on kytketty Rc-liittimeen, aseta liukusäädin alas-asentoon (2 johtoa).

Aseta U-liukukieleke, katso kuva 10.

• Käytä sisäänrakennettua hyppyjohdinta (U-liukukieleke) yleisreleen ilmanvaihdon johdottamiseen. Huomaa, että ilmanvaihtoa ei tueta kaikissa malleissa.
• Kun U-liukukieleke on alhaalla (2 johtoa), U-koskettimet ovat kuiva kosketinsarja.
• Jos jäähdytysmuuntaja syöttää virtaa tuulettimeen, siirrä hyppykytkin yläasentoon (1 johto). Kun tämä kytkin on asetettu asentoon 1 johto, alempi U-liitin on sisäisesti yhdistetty Rc-liittimeen. Tässä sovelluksessa kytke yksi johto tuuletusvaimentimesta U-liittimeen ja toinen jäähdytysjärjestelmän muuntajan yhteiseen puoleen.

Johdotus

HUOMAUTUKSET:

1. Käytettävissä olevat johdotuskokoonpanot vaihtelevat tuotemallien/tuotenumeroiden mukaan.
2. Käytä 18–22 AWG:n termostaattijohtoa. Suojattua kaapelia ei tarvita.
3. Aseta UWP:n R-liukukytkin yläasentoon (1 johto) 1 muuntajan järjestelmille tai ala-asentoon (2 johtoa) 2 muuntajan järjestelmille. Katso "Liukukytkimien asettaminen".
4. Aseta U-liukukytkin yläasentoon (1 johto) ilman tehoa olevalle ilmanvaihdolle tai ala-asentoon (2 johtoa) teholla olevalle ilmanvaihdolle. Katso "Liukukytkimien asettaminen".

Perinteiset järjestelmät

1H/1C-järjestelmä (1 muuntaja)
R Virta
Rc [R+Rc yhdistetty liukukytkimellä]
Y Kompressorin kontaktori
C 24 VAC yhteinen
W Lämmitysrele
G Puhallinrele

1H/1C-järjestelmä (2 muuntajaa)
R Virta (lämmitysmuuntaja)
Rc Virta (jäähdytysmuuntaja)
Y Kompressorin kontaktori
C 24 VAC yhteinen jäähdytysmuuntajasta
W Lämmitysrele
G Puhallinrele

2H/2C-järjestelmä (1 muuntaja)
R Virta
Rc [R+Rc yhdistetty liukukytkimellä]
Y Kompressorin kontaktori (vaihe 1)
C 24 VAC yhteinen
W Lämmitysrele (vaihe 1)
G Puhallinrele
W2 Lämmitysrele (vaihe 2)
Y2 Kompressorin kontaktori (vaihe 2)

Lämminvesirelepaneeli
R Virta
Rc [R+Rc yhdistetty liukukytkimellä]
W Lämmitysrele
C 24 VAC yhteinen

HUOMAUTUS: Jos paneeli ei anna 24 volttia AC:tä R:ssä ja C:ssä, aseta liukukytkin ala-asentoon ja johdota erillinen muuntaja Rc:hen ja C:hen.

Vain lämmitysjärjestelmä puhaltimella
R Virta
Rc [R+Rc yhdistetty liukukytkimellä]
C 24 VAC yhteinen
W Lämmitysrele
G Puhallinrele

Vain jäähdytysjärjestelmä puhaltimella
R Virta
Rc [R+Rc yhdistetty liukukytkimellä]
Y Kompressorin kontaktori
C 24 VAC yhteinen
G Puhallinrele

Lämpöpumppujärjestelmät

1H/1C-lämpöpumppujärjestelmä
R Virta
Rc [R+Rc yhdistetty liukukytkimellä]
Y Kompressorin kontaktori
C 24 VAC yhteinen
O/B Vaihtoventtiili
G Puhallinrele

2H/1C-lämpöpumppujärjestelmä
R Virta
Rc [R+Rc yhdistetty liukukytkimellä]
Y Kompressorin kontaktori
C 24 VAC yhteinen
O/B Vaihtoventtiili
G Puhallinrele
Aux Lisälämmitys
E Hätälämmitysrele
L Lämpöpumpun vikailmoitustulo

2H/2C-lämpöpumppujärjestelmä
R Virta
Rc [R+Rc yhdistetty liukukytkimellä]
Y Kompressorin kontaktori (vaihe 1)
C 24 VAC yhteinen
O/B Vaihtoventtiili
G Puhallinrele
Y2 Kompressorin kontaktori (vaihe 2)
L Lämpöpumpun vikailmoitustulo

3H/2C-lämpöpumppujärjestelmä
R Virta
Rc [R+Rc yhdistetty liukukytkimellä]
Y Kompressorin kontaktori (vaihe 1)
C 24 VAC yhteinen
O/B Vaihtoventtiili
G Puhallinrele
Aux Lisälämmitys
E Hätälämmitysrele
Y2 Kompressorin kontaktori (vaihe 2)
L Lämpöpumpun vikailmoitustulo

HUOMAUTUS: Kaikki termostaattimallit eivät tue tätä sovellusta.

Ilmanvaihtojärjestelmät

HUOMAUTUS: Ilmanvaihto ei ole käytettävissä kaikissa malleissa.

U-liukukytkimen käyttäminen

Johdotettu ERV/HRV-kokotalon ilmanvaihtolaitteeseen, jossa on sisäinen virtalähde.

Johdotettu raitisilmapellin, jota lämmityskattilan muuntaja käyttää.

Termostaatin asennus

1. Työnnä ylimääräinen johto takaisin seinän aukkoon.

2. Sulje UWP:n luukku. Sen pitäisi pysyä kiinni pullistumatta.
3. Kohdista UWP termostaatin kanssa ja paina varovasti, kunnes termostaatti napsahtaa paikalleen.
4. Tarvittaessa vedä varovasti termostaatti irti UWP:stä


Asentajan asetukset – termostaatin avulla

Asetukset termostaatin avulla

• Kun Lyric-termostaatti on käynnistynyt, kosketa termostaatissa kohtaa START SETUP (aloita asennus). Sinulta kysytään, haluatko suorittaa asennuksen Lyric-sovelluksen kautta. Kosketa kohtaa No (ei).
• Kosketa tai vaihtaaksesi asentajan asetusten (Installer Set Up, ISU) välillä.
• Kosketa kohtaa Edit (muokkaa) tai tekstialuetta ja kosketa sitten tai muokataksesi oletusasetusvaihtoehtoa.
• Kosketa kohtaa Done (valmis) tai tekstialuetta vahvistaaksesi asetuksen tai paina kohtaa Cancel (peruuta).
• Kosketa tai jatkaaksesi toisen ISU-vaihtoehdon määrittämistä.

HUOMAUTUKSET:

• Jos haluat nähdä luettelon kaikista asetusparametreista, siirry kohtaan "Asentajan asetusvaihtoehdot (ISU) – lisävalikko". Termostaatti näyttää ISU:n nimen ja ISU:n numeron.
• Viimeistele asennus ja tallenna asetuksesi vierittämällä ISU-luettelon lopussa olevaan Finish (viimeistele) -näyttöön.
• Kosketa kohtaa Select (valitse) tai tekstialuetta tallentaaksesi muutokset ja poistuaksesi tai kosketa palataksesi alkuperäiseen asetusnäyttöön.

Näytä ISU

Muokkaa ISU:ta

Asentajan asetukset – Lyric-sovelluksen avulla

Asetukset Lyric-sovelluksen avulla

Lataa Lyric-sovellus App Storesta tai Google Playsta käyttääksesi piilotettua PRO-asennusominaisuutta, jonka avulla voit määrittää termostaatin ja kutsua asiakkaasi henkilökohtaisesti yhdistämään asennettuun termostaattiin samanaikaisesti.

Siirtyminen urakoitsijatilaan

Siirry urakoitsijatilaan painamalla pitkään Lyric-logoa 5 sekunnin ajan. Napauta sitten kohtaa Confirm (vahvista) aloittaaksesi urakoitsijatilan käytön. Noudata ohjeita kutsuaksesi asiakkaasi henkilökohtaisesti yhdistämään Lyric-sovellukseensa.

Asentajan asetukset – lisävalikko

Pääset lisävalikkoon painamalla pitkään Menu (valikko) -painiketta 5 sekunnin ajan. Kosketa tai selataksesi lisävalikon vaihtoehtoja.

Lisävalikon vaihtoehdot

Device Setup (laitteen asetukset)
Tätä käytetään laitteen ISU-asetusten käyttämiseen.

Screen Lock (näytön lukitus)
Termostaatin kosketusnäyttö voidaan asettaa lukittumaan kokonaan tai osittain.

Rater View (arvioijan näkymä)
Vain luku -paikka, jossa voit tarkastella kaikkia ilmanvaihtoasetuksia.

System Test (järjestelmän testaus)
Testaa lämmitys- ja jäähdytysjärjestelmä.

Range Stop (Temperature) (alueen pysäytys (lämpötila))
Aseta lämpötilan minimi-, maksimi-, jäähdytys- ja lämmityspisteet.

Reset (nollaa)
Käytä kaikkia termostaatin nollausvaihtoehtoja. Tämä on ainoa paikka, jossa voit käyttää tehdasasetusten palautusta.

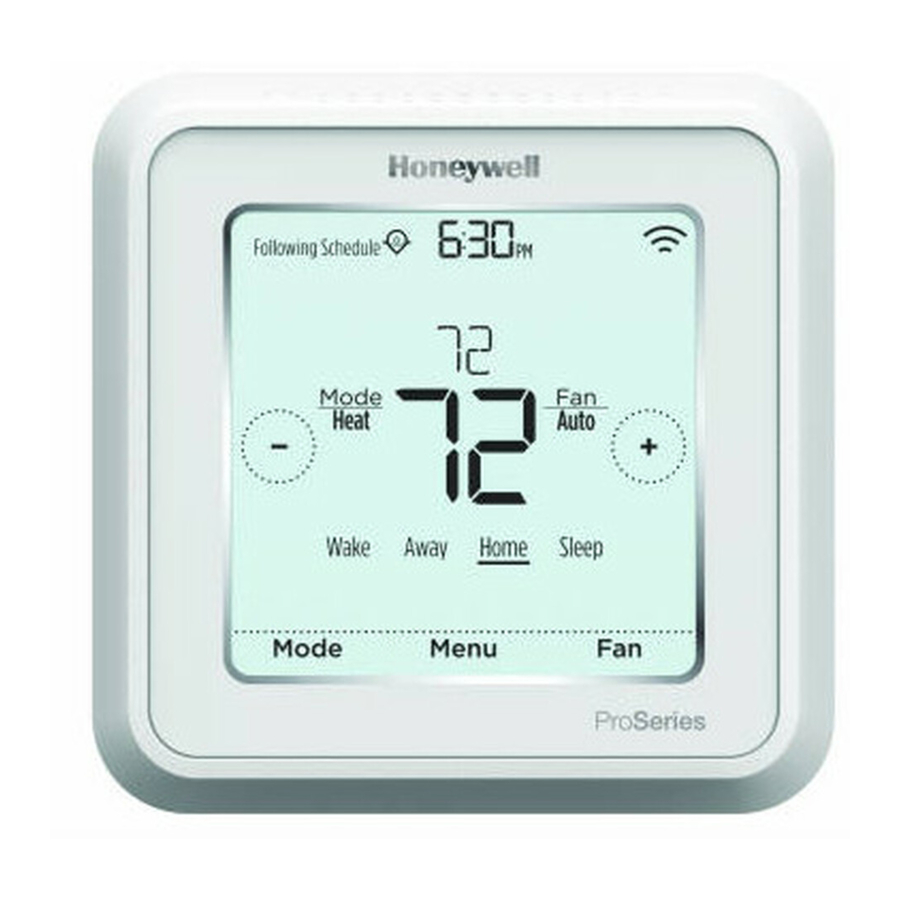

Tärkeimmät ominaisuudet

1. System status information (järjestelmän tilatiedot)
   Cool On (jäähdytys päällä), Heat On (lämmitys päällä), Emergency Heat On (hätälämmitys päällä), Recovery (palautus) tai Auto Changeover On (automaattinen vaihto päällä).
2. Time, ISU #, or Alert # (aika, ISU # tai hälytys #)
3. Connection status information (yhteyden tilatiedot)
   Wi-Fi-yhteyden tila: Connected (yhdistetty), Disconnected (katkaistu) tai Wi-Fi is Off (Wi-Fi on pois päältä).
4. Schedule information (aikataulutiedot)
   Following time-based or location-based temperature control (noudattaa aikaan tai sijaintiin perustuvaa lämpötilan säätöä).
5. Messaging (viestit)
   Shows device setup options, menu options, reminders, schedule overrides (näyttää laitteen asetusvaihtoehdot, valikkovaihtoehdot, muistutukset, aikataulun ohitukset).
6. Desired Temperature (haluttu lämpötila)
   Displays the current desired temperature setting (näyttää nykyisen halutun lämpötila-asetuksen).
7. Indoor Temperature (sisälämpötila)
   Displays the current indoor temperature (näyttää nykyisen sisälämpötilan).
8. Schedule period (aikataulun jakso)
   Shows schedule period: Wake/Away/Home/Sleep (näyttää aikataulun jakson: herätys/poissa/kotona/nukkuessa).
9. Mode (tila)
   Select system mode (valitse järjestelmän tila):
   Auto/Heat/Cool/Off/EM Heat (Emergency Heat) (auto/lämmitys/jäähdytys/pois päältä/EM Heat (hätälämmitys)).
10. Menu (valikko)
    Touch to display options. Start here to set a program schedule (kosketa näyttääksesi vaihtoehdot. Aloita tästä ohjelma-aikataulun asettaminen).
    Note: Long press of Menu button for 5 seconds to access Advanced Menu options (huomautus: paina pitkään valikkopainiketta 5 sekunnin ajan päästäksesi lisävalikon vaihtoehtoihin).
11. Fan (puhallin)
    Select Fan mode Auto/On/Circulate (valitse puhallintila auto/päällä/kierto).

Näyttö herää painamalla näytetyn lämpötilan keskiosaa.
Näyttö pysyy valaistuna 45 sekuntia. Kirkkautta voidaan säätää valikossa.

Asentajan asetukset (Installer setup options, ISU) – lisäasetukset

Huomautus: Käytettävissä olevat ISU-asetukset voivat vaihdella termostaattimallin ja laitteiston asennuksen mukaan.

Taulukko 1.

#ISU	ISU-nimi	ISU-asetukset (oletusarvot lihavoitu)	Huomautuksia
120	Aikataulun tyyppi (Schedule Type)	Ei aikataulua (No Schedule) MA-SU = Jokainen päivä sama (MO-SU = Every day the same) MA-PE, LA, SU = 5-1-1 aikataulu (MO-FR, SA, SU = 5-1-1 schedule) MA-PE, LA-SU = 5-2 aikataulu (MO-FR, SA-SU = 5-2 schedule) Jokainen päivä = Jokainen päivä erikseen (Each Day = Every day individual)	Voit muuttaa oletusarvoista MA-PE, LA-SU -aikataulua täältä. Voit muokata jaksoja päivien aikana, lämpötila-asetuspisteitä tai kytkeä aikataulun päälle/pois päältä aloitusnäytöstä valitsemalla MENU/AIKATAULU (MENU/SCHEDULE).
125	Lämpötila-asteikko (Temp Scale)	Fahrenheit, Celsius
130	Ulkolämpötila (Outdoor Temp)	Ei (No), Langallinen (Wired), Internet	Valitse ulkolämpötilan tietolähde. Tämä ISU oletusarvoisesti Internetiin, kun se on rekisteröity Lyric-sovellukseen eikä langallista ulkoanturia ole valittu. Suosittelemme käyttämään langallista ulkoanturia, joka on kytketty UWP:n "S"-liittimiin. (Katso 'Johdotus') Ulkolämpötila vaaditaan seuraavien ISU-asetusten määrittämiseen: ISU 355 Kompressorin lukitus (Compressor Lockout), ISU 356 Lisälämmityksen lukitus (Aux Heat Lockout), ISU 1013 Alhaisen ulkolämpötilan tuuletuksen lukitus (Low Outdoor Temperature Ventilation Lockout), ISU 1014 Korkean ulkolämpötilan tuuletuksen lukitus (High Outdoor Temperature Ventilation Lockout) ja ISU 1015 Korkean ulkoisen kastepisteen tuuletuksen lukitus (High Outdoor Dew Point Ventilation Lockout).
200	Järjestelmän tyyppi (System Type)	Perinteinen puhallinlämmitys (Conventional Forced Air) Lämpöpumppu (Heat Pump) Kattila (Boiler) Vain jäähdytys (Cool Only)	Termostaatin ohjaaman järjestelmän perusvalinta.
205	Laitetyyppi (Equipment Type)	Perinteinen puhallinlämmitys (Conventional Forced Air Heat): Vakiokaasu (Standard Gas, STD GAS), Korkean hyötysuhteen kaasu (High Efficiency Gas, EFF GAS) Öljy (Oil), Sähkö (Electric), Puhallinkonvektori (Fan Coil) Lämpöpumppu (Heat Pump): Ilma-ilma (AirTo Air), Maalämpö (Geothermal) Kattila (Boiler): Kuumavesi (Hot Water), Höyry (Steam)	Tämä asetus valitsee termostaatin ohjaaman laitteen tyypin. Huomautus: Tätä asetusta EI näytetä, jos ISU 200 on asetettu vain jäähdytykseen (Cool Only).
218	Suuntaventtiili (Reversing Valve)	0/B jäähdytyksessä (0/B on Cool), 0/B lämmityksessä (0/B on Heat)	Tämä ISU näytetään vain, jos ISU 200 on asetettu lämpöpumpulle (Heat Pump). Valitse, pitäisikö suuntaventtiilin O/B jännittyä jäähdytyksessä vai lämmityksessä
220	Jäähdytysvaiheet (CoolStages) (#200=Conv/ 200-HP)	0, 1, 2
221	Lämmitysvaiheet/Lisä-/E Vaiheet (#200-Conv./ 200-HP)	Lämmitysvaiheet (Heat Stages): 0,1,2 LISÄ/E-vaiheet (AUX/E Stages): 0,1	Enintään 2 lämmitysvaihetta perinteisille järjestelmille, enintään 1 lisä-/E-vaihe lämpöpumppujärjestelmille.
230	Puhaltimen ohjaus (Fan Control)	Laite (Equipment), Termostaatti (Thermostat)	Tämä ISU näytetään vain, jos ISU 205 on asetettu sähköpuhallinlämmitykseen (Electric Forced Air) tai puhallinkonvektorille (Fan Coil)
253	Lisä-/E-ohjaus (Aux/E Control)	Molemmat lisä-/E (Both Aux/E), Joko lisä-/E (Either Aux/E)	Aseta "JOKO LISÄ/E (EITHER AUX/E)", jos haluat määrittää ja ohjata lisä- ja hätälämmitystä erikseen. Tämä ISU näytetään vain, jos ISU 200 on asetettu lämpöpumpulle (Heat Pump) JA jos ISU 221 Lisä-/E-vaiheet (Aux/E stages) = 1
255	Lisälämmityksen tyyppi (Aux Heat Type)	Sähkö (Electric), Kaasu/Öljy (Gas/Oil) (tai fossiilinen puhallinlämmitys (Fossil Forced Ait))	Tämä ISU näytetään vain, jos ISU 200 on asetettu lämpöpumpulle (Heat Pump) JA jos ISU 221 Lisä-/E-lämmitysvaiheet (Aux/E heat stages) = 1 Huomautus: Tämän ISU:n asetukset voivat vaihdella termostaatin mallin mukaan.

Taulukko 2.

#ISU	ISU-nimi	ISU-asetukset (oletusarvot lihavoitu)	Huomautuksia
256	EM-lämmityksen tyyppi (EM Heat Type)	Sähkö (Electric), Kaasu/Öljy (Gas/Oil) (tai fossiilinen puhallinlämmitys (Fossil Forced Air))	Tämä ISU näytetään vain, jos ISU 200 on asetettu lämpöpumpulle (Heat Pump) JA jos ISU 221 Lisä-/E-lämmitysvaiheet (Aux/E heat stages) = 1 JA jos ISU 253 on asetettu käyttämään lisä-/E-lämmitystä erikseen. Huomautus: Tämä ISU ei ehkä ole käytettävissä joissakin malleissa.
260	Fossiilisen sarjan ohjaus (Fossil Kit Control)	Termostaatti (Thermostat), Ulkoinen (Fossil Fuel Kit Controls Backup Heat)	Tämä ISU näytetään vain, jos ISU 200 on asetettu lämpöpumpulle (Heat Pump) JA jos ISU 221 Lisä-/E-lämmitysvaiheet (Aux/E heat stages) = 1 JA jos ISU 256 on asetettu Kaasu/Öljy (Gas/Oil) -tilaan. Huomautus: Tämä ISU ei ehkä ole käytettävissä joissakin malleissa.
300	Automaattinen vaihto (Auto Changeover)	Päällä (On), Pois (Off)	POIS (OFF): Käyttäjän on valittava lämmitys tai jäähdytys tarpeen mukaan halutun sisälämpötilan ylläpitämiseksi. PÄÄLLÄ (ON) (Automaattinen): Päällä (käytössä) Sallii käyttäjän valita automaattisen vaihdon (Auto Changeover) yhtenä järjestelmätiloista aloitusnäytöstä. Automaattitilassa termostaatti voi ohjata joko lämmitystä tai jäähdytystä halutun sisälämpötilan ylläpitämiseksi.
303	Automaattinen ero (Auto Differential)	0°F - 5°F tai 0,0°C - 2,5°C	Ero on pienin sallittu asteiden määrä lämmitys- ja jäähdytysasetuspisteiden välillä, kun termostaatti on automaattisessa vaihtotilassa. Ero EI ole kuollut alue. Kuollut alueen lämpötila sen välillä, kun lämmitys (tai jäähdytys) kytkeytyy päälle ja pois päältä asetusarvon ylläpitämiseksi, ei ole säädettävissä. Honeywell käyttää algoritmia, joka korjaa kuolleen alueen 0°F:een. Tämä algoritmi on edistyneempi kuin aiemmissa termostaateissa.
305	Korkean jäähdytysvaiheen lopetus (High Cool Stage Finish)	Kyllä (Yes), Ei (No)	Tämä ISU näytetään vain, kun termostaatti on asetettu 2 jäähdytysvaiheeseen. Kun asetukseksi on valittu KYLLÄ (YES), tämä ominaisuus pitää jäähdytyslaitteiston korkeamman vaiheen käynnissä, kunnes haluttu asetusarvo on saavutettu.
306	Korkean lämmitysvaiheen lopetus (High Heat Stage Finish)	Kyllä (Yes), Ei (No)	Tämä ISU näytetään vain, kun termostaatti on asetettu 2 tai useampaan lämmitysvaiheeseen. Kun asetukseksi on valittu KYLLÄ (YES), tämä ominaisuus pitää lämmityslaitteiston korkeamman vaiheen käynnissä, kunnes haluttu asetusarvo on saavutettu.
340	Lisälämmityksen pudotus (Aux Heat Droop)	0 = Mukavuus (Comfort); 2°F - 15°F asetusarvosta (1°F:n välein) tai 1,0°C - 7,5°C asetusarvosta (0,5°C:n välein)	Lisälämmityksen pudotus voidaan asettaa lämpöpumppujärjestelmiin, joissa on lisälämmitysvaihe. Mukavuus (Comfort) -asetus EI ole käytettävissä kaksoispolttoainejärjestelmille. Oletusasetus on 0°F (Mukavuus (Comfort)) sähkölle ja 2°F kaasulle/öljylle. Sisälämpötilan on laskettava valittuun pudotusasetukseen, ennen kuin termostaatti kytkee lisälämmityksen (Aux Heat) päälle. Jos esimerkiksi lisälämmitys (Aux Heat) on asetettu arvoon 2°F (1,0°C), sisälämpötilan on oltava 2°F (1,0°C) päässä asetusarvosta, ennen kuin lisälämmitys (Aux Heat) kytkeytyy päälle. Kun asetukseksi on valittu Mukavuus (Comfort), termostaatti käyttää lisälämmitystä (Aux Heat) tarpeen mukaan pitääkseen sisälämpötilan 1°F (0,5°C) asteen sisällä asetusarvosta.
350	Lisälämmityksen vaiheen nostoajastin (Up Stage Timer Aux Heat)	Pois (Off), 30, 45, 60, 75, 90 minuuttia 2, 3, 4, 5, 6, 8, 10, 12, 14, 16 tuntia	Lisälämmityksen vaiheen nostoajastin (Auxiliary Heat Upstage Timer) käynnistyy, kun edellisen lämmityslaitetyypin korkein vaihe kytkeytyy päälle. Lisälämmitystä (Auxiliary heat) käytetään (tarvittaessa), kun ajastin päättyy. Tämä ISU näytetään vain, kun ISU 340 (LISÄLÄMMITYKSEN PUDOTUS (AUX Heat Droop)) on asetettu arvoon 2°F tai korkeammalle.
355	Tasapainopiste (kompressorin lukitus) (Balance Point (Compressor Lockout))	Pois (Off), 5°F - 60°F (5°F:n välein) tai -15,0°C - 15,5°C (2,5°C:n tai 3,0°C:n välein)	Kompressorin lukitus (Compressor Lockout) vaatii ulkolämpötilan. Aseta kompressorin lukitus (Compressor Lockout) lämpötilaan, jonka alapuolella lämpöpumpun käyttö on tehotonta. Kun ulkolämpötila on tämän asetuksen alapuolella, termostaatti lukitsee lämpöpumpun (lockout heat pump) ja käyttää vain lisälämmitystä (Aux Heat). Tämä ISU näytetään vain, jos ISU 130 = Langallinen (Wired) tai Internet, ISU 200 on asetettu lämpöpumpulle (Heat Pump), ISU 221 Lisä-/E-vaiheet (Aux/E stages) = 1 JA ISU 260 on asetettu termostaatille (Thermostat). Suosittelemme käyttämään langallista etäanturia ulkolämpötilan lähteenä. Oletusarvo on 40°F, jos ISU 205 Lämmityslaitteisto (Heating Equipment) on ilma-ilmalämpöpumppu (Airto Air Heat Pump) ja ISU 255 Lisälämmityksen tyyppi (Aux Heat Type) on Kaasu/Öljy (Gas/Oil). Oletusarvo on Pois (Off), jos ISU 205 Lämmityslaitteisto (Heating Equipment) on ilma-ilmalämpöpumppu (Air to Air Heat Pump) ja ISU 255 Lisälämmityksen tyyppi (Aux Heat Type) on Sähkö (Electric). Oletusarvo on Pois (Off), jos ISU 205 Lämmityslaitteisto (Heating Equipment) on maalämpö (Geothermal). Kompressorin lukitus (Compressor Lockout) on valinnainen kaikentyyppisille lämpöpumpuille (ilma-ilmalämpöpumppu (Air to Air Heat Pump), maalämpöpumppu (Geothermal Heat Pump)).

Taulukko 3.

#ISU	ISU Name	ISU-asetukset (oletusarvot lihavoitu)	Huomautukset
356	Aux Heat Lock Out (Lisälämmityksen lukitus) (Aux Heat Outdoor Lockout)	Off (Pois), 5°F - 65°F (5°F:n välein) tai -15.0°C - 18.5°C (2.5°C tai 3.0°C:n välein)	Aux Heat Lockout (Lisälämmityksen lukitus) vaatii ulkolämpötilan. Aseta Aux Heat Lockout (Lisälämmityksen lukitus) optimoidaksesi energialaskut ja estääksesi sen käyttämästä kalliimpaa Aux Heat (Lisälämmitys) -lähdettä tietyn ulkolämpötilarajan yläpuolella. Tämä ISU näytetään vain, jos ISU 200 on asetettu arvoon Heat Pump (Lämpöpumppu) JA ISU 260 on asetettu arvoon Thermostat control (Termostaatin ohjaus) JA jos ISU 221 Aux/E stages (Aux/E-vaiheet) = 1.
365	Cool 1 CPH (Jäähdytysjakson nopeus, vaihe 1) (Cooling cycle rate stage 1)	1-6 CPH (3 CPH)	Tämä ISU näytetään vain, kun Cool Compressor Stages (Jäähdytyskompressorin vaiheet) on asetettu arvoon 1 tai useampaan vaiheeseen. Jaksonopeus rajoittaa järjestelmän enimmäismäärän jaksoja tunnissa mitattuna 50 %:n kuormituksella. Esimerkiksi, kun asetettu arvoon 3 CPH, 50 %:n kuormituksella järjestelmä jaksoi enintään 3 kertaa tunnissa (10 minuuttia päällä, 10 minuuttia pois päältä). Järjestelmä jaksoi harvemmin, kun kuormitusolosuhteet ovat alle tai yli 50 %:n kuormituksen.
366	Cool 2 CPH (Jäähdytysjakson nopeus, vaihe 2) (Cooling cycle rate stage 2)	1-6 CPH (3 CPH)	Tämä ISU näytetään vain, kun Cool/Compressor Stages (Jäähdytys/kompressorin vaiheet) on asetettu arvoon 2.
370	Heat 1 CPH (Lämmitysjakson nopeus, vaihe 1) (Heating cycle rate stage 1)	1-12 CPH	Tämä ISU näytetään vain, kun Heat Stages (Lämmitysvaiheet) on asetettu arvoon 1 vaihe tai useampaan vaiheeseen. Jaksonopeus rajoittaa järjestelmän enimmäismäärän jaksoja tunnissa mitattuna 50 %:n kuormituksella. Esimerkiksi, kun asetettu arvoon 3 CPH, 50 %:n kuormituksella järjestelmä jaksoi enintään 3 kertaa tunnissa (10 minuuttia päällä, 10 minuuttia pois päältä). Järjestelmä jaksoi harvemmin, kun kuormitusolosuhteet ovat alle tai yli 50 %:n kuormituksen. Suositellut (oletus) jaksonopeusasetukset ovat alla kullekin lämmityslaitetyypille: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air = 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH; Fan Coil = 3 CPH; Hot Water Radiant Heat = 3 CPH; Steam = 1 CPH.
371	Heat 2 CPH (Lämmitysjakson nopeus, vaihe 2) (Heating cycle rate stage 2)	1-12 CPH	Tämä ISU näytetään vain, kun Heat Stages (Lämmitysvaiheet) on asetettu arvoon 2 vaiheeseen. Suositellut (oletus) jaksonopeusasetukset ovat alla kullekin lämmityslaitetyypille: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air= 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH; Fan Coil = 3 CPH; Hot Water Radiant Heat = 3 CPH; Steam = 1 CPH.
375	Aux Heat CPH (Lisälämmityksen lämmitysjakson nopeus) (Heating cycle rate Auxiliary Heat)	1-12 CPH	Tämä ISU näytetään vain, kun ISU 200 = Heat Pump (Lämpöpumppu) ja ISU 221=1. Se näytetään vain, kun Auxiliary Heat (Lisälämmitys) on määritetty. Suositellut jaksonopeusasetukset ovat alla kullekin lämmityslaitetyypille: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air= 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH.
378	EM Heat CPH (Hätälämmityksen lämmitysjakson nopeus) (Heating cycle rate Emergency Heat)	1-12 CPH	Tämä ISU näytetään vain, kun Emergency Heat (Hätälämmitys) on määritetty ja ISU 253: Aux/E Terminal Control (Aux/E-liittimen ohjaus) on asetettu ohjaamaan Aux- ja E-lämmitystä itsenäisesti. Suositellut jaksonopeusasetukset ovat alla kullekin lämmityslaitetyypille: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air = 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH.
387	Compressor Protection (Kompressorin suojaus)	Off (Pois), 1-5 minuuttia	Termostaatissa on sisäänrakennettu kompressorin suojaus (pienin pois päältä -ajastin), joka estää kompressorin käynnistymisen liian aikaisin sammutuksen jälkeen. Pienin pois päältä -ajastin aktivoidaan, kun kompressori sammuu. Jos pyyntö tulee pienin pois päältä -ajastimen aikana, termostaatti näyttää näytössä "Wait" (Odota). Tämä ISU näytetään, jos ISU 220 on asetettu vähintään 1 vaiheeseen.
390	Ext Fan Run Time in Cool (Ulkoisen tuulettimen käyntiaika jäähdytyksessä)	Off (Pois), 30, 60, 90 sekuntia 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 minuuttia	Kun jäähdytyspyyntö päättyy, termostaatti pitää tuulettimen päällä valitun ajan tehokkuuden lisäämiseksi. Tämä voi palauttaa kosteutta asuintilaan. Tämä ISU näytetään, jos ISU 220 on asetettu vähintään 1 vaiheeseen.

Taulukko 4.

#ISU	ISU Name	ISU-asetukset (oletusarvot lihavoitu)	Huomautukset
391	Ext Fan Run Time in Heat (Ulkoisen tuulettimen käyntiaika lämmityksessä)	Off (Pois), 30, 60, 90 sekuntia 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 minuuttia	Kun lämmityspyyntö päättyy, termostaatti pitää tuulettimen päällä valitun ajan tehokkuuden lisäämiseksi. Tämä ISU näytetään, jos ISU 230 on asetettu arvoon Thermostat Controls Fan (Termostaatti ohjaa tuuletinta).
425	Adaptive Recovery (Mukautuva palautus)	On (Päällä), Off (Pois)	Adaptive Intelligent Recovery (AIR) (Mukautuva älykäs palautus) on mukavuusasetus. Lämmitys- tai jäähdytyslaitteet käynnistyvät aikaisemmin, mikä varmistaa, että sisälämpötila vastaa asetuspistettä ajoitettuna aikana.
429	Max Cool Temperature (Jäähdytyksen enimmäislämpötila)	alkaen Min. Coal Temp. (Jäähdytyksen vähimmäislämpötila) - 99°F tai 37.0°C (90°F tai 32°C)	Käyttäjä ei voi asettaa jäähdytyslämpötilaa tämän tason yläpuolelle.
430	Min Cool Temperature (Jäähdytyksen vähimmäislämpötila)	alkaen 50°F tai 10.0°C - Max. Cool Temp. (Jäähdytyksen enimmäislämpötila) (50°F tai 10°C)	Käyttäjä ei voi asettaa jäähdytyslämpötilaa tämän tason alapuolelle.
431	Max Heat Temperature (Lämmityksen enimmäislämpötila)	alkaen Min. Heat Temp. (Lämmityksen vähimmäislämpötila) - 90°F tai 32.0°C (90°F tai 32°C)	Käyttäjä ei voi asettaa lämmityslämpötilaa tämän tason yläpuolelle.
432	Min Heat Temperature (Lämmityksen vähimmäislämpötila)	alkaen 40°F tai 4.4°C - Max. Heat Temp. (Lämmityksen enimmäislämpötila) (50°F tai 10°C)	Käyttäjä ei voi asettaa lämmityslämpötilaa tämän tason alapuolelle.
435	Lock Screen (Lukitusnäyttö)	None (Ei mitään), Partial (Osittainen), Full (Täysi)	Unlocked (Lukitsematon): Käyttäjällä on pääsy kaikkiin termostaatin asetuksiin. Partially Locked (Osittain lukittu): Käyttäjä voi muokata vain lämpötila-asetuksia. Fully Locked (Täysin lukittu): Käyttäjä ei voi muokata mitään asetuksia. Näyttö lukitaan oletusarvoisella tehdasasetuskoodilla, jota ei voi muuttaa. Tämä koodi näytetään lyhyen aikaa, kun olet lukitsemassa termostaatin näyttöä. Ole hyvä ja kirjoita koodi muistiin turvalliseen paikkaan myöhempää käyttöä varten.
500	Indoor Sensor (Sisäanturi)	Yes (Kyllä), No (Ei)	Aseta tämä ISU, kun haluat kytkeä etäsisäanturin UWP:n "S"-liittimiin - katso "Wiring" (Johdotus). Tämä ISU näytetään vain, jos ISU 130 on asetettu arvoon NO (EI) langallista ulkoanturia määritetty.
515	Sensor type (Anturin tyyppi)	10k, 20k	Valitse langallisen sisäanturin vastustyyppi. Tämä ISU näytetään vain, kun sisäanturi on määritetty - ISU 500.
520	Temperature Control (Lämpötilan säätö)	Thermostat (Termostaatti), Wired (Langallinen), Average (Keskiarvo)	Tämä ISU näytetään vain, kun sisäanturi on määritetty - ISU 500. Voit valita, mitä lämpötilalähdettä käytetään, tai voit pyytää termostaattia käyttämään sekä termostaattia että etäantureita mittauksen tarkkuuden parantamiseksi.
702	Air Filters (Ilmansuodattimet)	0 - 2	Tämä ISU viittaa ilmansuodattimien määrään järjestelmässä.
711	Air Filter 1 Reminder (Ilmansuodattimen 1 muistutus)	Off (Pois) 10, 20, 30, 45, 60, 90, 120, 150 Run Time Days (Käyttöajan päiviä) 30, 45, 60, 75 Days (Päiviä) 3, 4, 5, 6, 9, 12, 15 Months (Kuukausia)	Valitse joko kalenteriin tai laitteen käyttöaikaan perustuva muistutus.
712	Air Filter 2 Reminder (Ilmansuodattimen 2 muistutus)	Off (Pois) 10, 20, 30, 45, 60, 90, 120, 150 Run Time Days (Käyttöajan päiviä) 30, 45, 60, 75 Days (Päiviä) 3, 4, 5, 6, 9, 12, 15 Months (Kuukausia)	Valitse joko kalenteriin tai laitteen käyttöaikaan perustuva muistutus.
810	Hum Pad Reminder (Kostutintyynyn muistutus)	Off (Pois) 6, 12 Calendar Months (Kalenterikuukausia)
921	Dehum Filter Reminder (Kosteudenpoistajan suodattimen muistutus)	Off (Pois) 30, 60 Calendar Days (Kalenteripäiviä) 3 - 12 Calendar Months (Kalenterikuukausia) (1 kuukauden välein)

Taulukko 5.

#ISU	ISU-nimi	ISU-vaihtoehdot (oletusarvot lihavoitu)	Huomautukset
1000	Vent Type (Ilmanvaihtotyyppi)	None (Ei mitään), ERV/HRV, Passive (Passiivinen), Fresh Air Damper (Raitisilmaläppä)	None (Ei mitään): Termostaatti ei ohjaa ilmanvaihtoa. ERV/HRV: Termostaatti ohjaa energian talteenottojärjestelmää tai lämmön talteenottojärjestelmää ilmanvaihtoa varten. Passive (Fan Only) (Passiivinen (vain tuuletin)): Termostaatti käynnistää tuulettimen ilmanvaihtoa varten. Kun asetus on passiivinen tuuletin, termostaatti ei ohjaa läppää tai ilmanvaihtolaitetta. Passiivinen ilmanvaihto/passiivinen tuuletin -asetus käyttää vain sisäpuhallinta. Tämä asetus ei avaa läppää tai käynnistä ilmanvaihtolaitetta. Jotta tätä asetusta voidaan käyttää ilmanvaihtoon, kodissa on oltava putki ulkoa paluukanavaan, joka on joko pysyvästi auki tai jossa on läppä, joka avautuu automaattisesti aina, kun puhallin on päällä. Huomautus: Joissakin malleissa on vain passiivinen tuuletin -asetus.
1005	Vent Method (Ilmanvaihtomenetelmä)	ASHRAE 2010, ASHRAE 2013, Percent On Time (Prosentuaalinen päälläoloaika)	Huomautus: Tämän ISU:n vaihtoehdot voivat vaihdella termostaatin mallin mukaan.
1006	Vent Fan Control (Ilmanvaihtotuulettimen ohjaus)	Thermostat (Termostaatti), Equipment (Laitteisto)	Thermostat (Termostaatti): Termostaatti käynnistää ilmanvaihdon ja tuulettimen, kun ilmanvaihtoa tarvitaan. Equipment (Laitteisto): Ilmanvaihtolaitteisto ohjaa puhallinta.
1007	Bedrooms (Makuuhuoneet)	1-6 (2)	Tämä ISU näkyy vain, kun ISU 1005 Ventilation Method (Ilmanvaihtomenetelmä) on asetettu arvoon ASHRAE 2010 tai 2013.
1008	Home Size (Kodin koko)	1000 - 5000 Sq. Ft. (1000 Sq. Ft.)	Tämä ISU näkyy vain, kun ISU 1005 Ventilation Method (Ilmanvaihtomenetelmä) on asetettu arvoon ASHRAE 2010 tai 2013.
1009	Vent Rate (Ilmanvaihtonopeus)	30 - 350 CFM (5 CFM:n välein) (150 CFM)	Tämä ISU näkyy vain, kun ISU 1005 Ventilation Method (Ilmanvaihtomenetelmä) on asetettu arvoon ASHRAE 2010 tai 2013.
1011	Vent Percent On Time (Ilmanvaihdon prosentuaalinen päälläoloaika)	10% - 100% (30%)	Termostaatti käyttää ilmanvaihtolaitteistoa asennusohjelmassa (ISU 1012) määritetyn prosenttiosuuden perusteella. Jos esimerkiksi Percent on Time (Prosentuaalinen päälläoloaika) on asetettu 50 prosenttiin, ilmanvaihtolaitteisto käy satunnaisesti 1 tunnin aikana, kunnes se saavuttaa 50 prosentin käyntiajan (noin 30 minuuttia). Tämä ISU näkyy vain, jos ISU 1005 on asetettu arvoon Percent On Time (Prosentuaalinen päälläoloaika).
1012	Vent Priority (Ilmanvaihdon prioriteetti)	Lockouts (Lukitukset), ASHRAE	Lockouts are Priority (Lukitukset ovat prioriteetti): Termostaatti asettaa lukituksille etusijan ASHRAE-ilmanvaihtostandardin sijaan. Termostaatti ei käytä ilmanvaihtoa seuraavissa lukitustiloissa (jos määritetty), ellei ilmanvaihtoa pyydetä manuaalisesti: Lockout Ventilation during Outdoor Conditions (Lukitse ilmanvaihto ulko-olosuhteiden aikana) (ISU 1013, 1014 ja 1015). Lockout Ventilation during "Sleep" (Lukitse ilmanvaihto "Uni"-ohjelman aikana). Huomautus: Käyttäjä määrittää tämän asetuksen valikon Ventilation (Ilmanvaihto) -näytössä. ASHRAE is Priority: (ASHRAE on prioriteetti:) ASHRAE edellyttää lisäilmanvaihtoa pitkän katkaisujakson jälkeen. Termostaatti täyttää ASHRAE-ilmanvaihtostandardin käyttämällä lisäilmanvaihtoa, kun ulko-olosuhteet ovat suotuisat. Jos ASHRAE:tä ei voida täyttää, kun ulko-olosuhteet ovat suotuisat, termostaatti ohittaa ulkolukitukset ja käyttää ilmanvaihtoa. Kun käytät tätä vaihtoehtoa, on suositeltavaa, että lisäät ilmanvaihtolaitteiston nopeutta (CFM), jotta ASHRAE-ilmanvaihtostandardi täyttyy lyhyemmässä käyttöajassa. Mahdollisuus lukita ilmanvaihto "Sleep" (Uni) -tilassa ei ole käytettävissä, kun valitset ASHRAE is Priority (ASHRAE on prioriteetti).
1013	Low Outdoor Temp Vent Lockout (Alhainen ulkolämpötilan ilmanvaihdon lukitus)	Off (Pois), -20°F - -40°F (5°F:n välein) tai -28.0°C - -4.0°C (2.0°C:n välein)	ISU 130 on asetettava arvoon Wired (Langallinen) tai Internet. Tämä ISU näkyy vain, kun ISU 1000 Ventilation Type (Ilmanvaihtotyyppi) on asetettu arvoon ERV/HRV tai Fresh Air Damper (Raitisilmaläppä).
1014	High Outdoor Temp Vent Lockout (Korkea ulkolämpötilan ilmanvaihdon lukitus)	Off (Pois), 80°F - 110°F (5°F:n välein) tai 26°C - 44°C (2°C:n välein)	ISU 130 on asetettava arvoon Wired (Langallinen) tai Internet. Tämä ISU näkyy vain, kun ISU 1000 Ventilation Type (Ilmanvaihtotyyppi) on asetettu arvoon ERV/HRV tai Fresh Air Damper (Raitisilmaläppä).
1015	High Outdoor Dewpoint Vent (Korkea ulkoilman kastepisteen ilmanvaihto)	Off (Pois), 65°F - 85°F (5°F:n välein) tai 18°C - 30°C (2°C:n välein)	ISU 130 on asetettava arvoon Internet. Tämä ISU näkyy vain, jos ISU 1000 Ventilation Type (Ilmanvaihtotyyppi) on asetettu arvoon ERW/HRV tai Fresh Air Damper (Raitisilmaläppä).

Taulukko 6.

#ISU	ISU-nimi	ISU-vaihtoehdot (oletusarvot lihavoitu)	Huomautukset
1017	Vent Core Reminder (Ilmanvaihtoytimen muistutus)	Off (Pois), 3, 6, 9, 12 kuukautta	Tämä ISU näkyy vain, jos ISU 1000 on asetettu arvoon ERV/HRV.
1018	Vent Filter Reminder (Ilmanvaihtosuodattimen muistutus)	Off (Pois), 3, 6, 9, 12 kuukautta
1100	UV Devices (UV-laitteet)	0 - 2	Joissakin järjestelmissä voi olla kaksi UV-laitetta, yksi A-kelalle ja toinen ilman käsittelyyn. Vaihtomuistutus voidaan asettaa kullekin erikseen.
1105	UV Bulb 1 Reminder (UV-lampun 1 muistutus)	Off (Pois), 6, 12, 24 kuukautta
1106	UV Bulb 2 Reminder (UV-lampun 2 muistutus)	Off (Pois), 6, 12, 24 kuukautta
1401	Idle Brightness (Valmiustilan kirkkaus)	0 = Off (0 = Pois), 0 - 5	Säädä inaktiivisen taustavalon (valmiustilan näytön) kirkkautta oletusarvosta 0 (taustavalo pois päältä) arvoon 5 (suurin kirkkaus).
1410	Clock Format (Kellon muoto)	12 hour (12 tuntia), 24 hour (24 tuntia)
1415	Daylight Saving (Kesäaika)	On (Päällä), Off (Pois)	Aseta Off (Pois) -tilaan alueilla, joilla ei noudateta kesäaikaa.
1420	Temp Offset (Lämpötilan poikkeama)	Off (Pois), -3°F - 3°F (1°F:n välein) tai -1.5°C - 1.5°C (0.5°C:n välein)	0°F - Ei eroa näytetyssä lämpötilassa ja todellisessa huonelämpötilassa. Termostaatti voi näyttää jopa 3°F (1.5°C) alhaisemman tai korkeamman kuin todellinen mitattu lämpötila.

Järjestelmätestin suorittaminen

Voit testata järjestelmän asetukset kohdassa ADVANCED MENU (LISÄASETUKSET) valitsemalla vaihtoehdon SYSTEM TEST (JÄRJESTELMÄTESTI).

1. Paina ja pidä Menu (Valikko) -painiketta Lyric-termostaatissa 5 sekunnin ajan päästäksesi ADVANCED MENU (LISÄASETUKSET) -vaihtoehtoihin.
2. Kosketa tai siirtyäksesi kohtaan SYSTEM TEST (JÄRJESTELMÄTESTI).

3. Kosketa Select (Valitse) tai kosketa tekstialuetta.
4. Kosketa tai valitaksesi järjestelmätestin tyypin. Kosketa Select (Valitse) tai kosketa tekstialuetta.
5. Käytä lämmitys- ja jäähdytystestissä tai aktivoidaksesi laitteiston jokaisen vaiheen. Käytä tuuletintestissä tai kytkeäksesi tuulettimen päälle ja pois päältä.


HUOMAUTUS: Kelloa käytetään ajastimena vaiheiden ollessa käynnissä. Heat On (Lämmitys päällä) ja Cool On (Jäähdytys päällä) -ilmaisimet näkyvät, kun järjestelmätesti on käynnissä.

Laitteiston tilan tarkastelu

1. Voit nähdä termostaatin ohjaaman laitteiston tilan kohdassa Menu (Valikko) valitsemalla vaihtoehdon EQMT STATUS (LAITTEISTON TILA).
   Kosketa termostaatin Menu (Valikko) -painiketta.
2. Kosketa tai siirtyäksesi kohtaan EQMT STATUS (LAITTEISTON TILA).
   Kosketa Select (Valitse) tai kosketa tekstialuetta.

3. Kosketa tai nähdäksesi kaikkien termostaatin ohjaamien laitteiden tilat. Riippuen siitä, mitä ominaisuuksia termostaatti tukee tai miten se on asennettu, Equipment Status (Laitteiston tila) -näyttö raportoi tietoja seuraavista järjestelmistä:

• Lämmitys ja jäähdytys
• Tuuletin
• Ilmanvaihto (saatavana vain tietyissä malleissa)


Vianmääritys

Näyttö on tyhjä

• Tarkista katkaisija ja nollaa tarvittaessa.
• Varmista, että lämmitys- ja jäähdytysjärjestelmän virtakytkin on päällä.
• Varmista, että uunin luukku on suljettu tiiviisti.

Näyttöä on vaikea lukea

• Muuta näytön kirkkautta termostaatin Menu (Valikko) -kohdassa. Lisää termostaatin näytön passiivisen taustavalon kirkkausvoimakkuutta (enimmäistaso on 5).

Lämmitys- tai jäähdytysjärjestelmä ei vastaa

• Kosketa Mode (Tila) -painiketta asettaaksesi järjestelmän tilaan Heat (Lämmitys). Varmista, että lämpötila on asetettu korkeammalle kuin sisälämpötila.
• Kosketa Mode (Tila) -painiketta asettaaksesi järjestelmän tilaan Cool (Jäähdytys). Varmista, että lämpötila on asetettu alhaisemmalle kuin sisälämpötila.
• Tarkista katkaisija ja nollaa tarvittaessa.
• Varmista, että lämmitys- ja jäähdytysjärjestelmän virtakytkin on päällä.
• Varmista, että uunin luukku on suljettu tiiviisti.

Hälytykset ja muistutukset

Hälytykset ja muistutukset näkyvät hälytyssymbolin ja hälytysnumeron kautta kellon alueella aloitusnäytössä. Voit lukea lisätietoja aktiivisista hälytyksistä, torkkua tai ohittaa ei-kriittiset hälytykset kohdassa Menu/Alerts (Valikko/Hälytykset).

Numero	Hälytys/Muistutus	Määritelmä
164	Heat Pump Needs Service (Lämpöpumppu vaatii huoltoa)	Heat pump needs service (Lämpöpumppu vaatii huoltoa). Contact dealer to diagnose and service heat pump (Ota yhteyttä jälleenmyyjään lämpöpumpun diagnosoimiseksi ja huoltamiseksi).
168	Wi-Fi Radio Error (Wi-Fi-radiohäiriö)	Wireless module is not operating (Langaton moduuli ei toimi). Wireless features are not available (Langattomat ominaisuudet eivät ole käytettävissä). Please contact dealer to replace the thermostat (Ota yhteyttä jälleenmyyjään termostaatin vaihtamiseksi).
170	Internal Memory Error (Sisäinen muistivirhe)	The memory of the thermostat has encountered an error (Termostaatin muistissa on tapahtunut virhe). Please contact dealer for assistance (Ota yhteyttä jälleenmyyjään saadaksesi apua).
171	Set the Date and Time (Aseta päivämäärä ja aika)	Set the date and time on your thermostat (Aseta päivämäärä ja aika termostaatissasi). The date and time are required for certain features to operate, like the program schedule (Päivämäärä ja aika vaaditaan tiettyjen ominaisuuksien, kuten ohjelma-aikataulun, toimimiseksi).
173	Thermostat Temperature Sensor Error (Termostaatin lämpötila-anturivirhe)	The sensor of the thermostat has encountered an error (Termostaatin anturissa on tapahtunut virhe). Please contact dealer to replace the Thermostat (Ota yhteyttä jälleenmyyjään termostaatin vaihtamiseksi).
175	AC Power Resumed (Verkkovirta palautettu)	AC power resumed to thermostat after power loss (Termostaatin verkkovirta palautettu sähkökatkon jälkeen).
177	Indoor Temperature Sensor Error (Sisälämpötila-anturivirhe)	Wired indoor temperature sensor is not connected or there is a wiring short (Johdollinen sisälämpötila-anturi ei ole kytketty tai johdotuksessa on oikosulku). Please contact dealer for assistance (Ota yhteyttä jälleenmyyjään saadaksesi apua).
178	Outdoor Temperature Sensor Error (Ulkolämpötila-anturivirhe)	Wired outdoor temperature sensor is not connected or there is a wiring short (Johdollinen ulkolämpötila-anturi ei ole kytketty tai johdotuksessa on oikosulku). Please contact dealer for assistance (Ota yhteyttä jälleenmyyjään saadaksesi apua).
181	Replace Air Filter (1) (Vaihda ilmansuodatin (1))	Replace air filter (1) (Vaihda ilmansuodatin (1)). Reset the timer by touching the "dismiss" (hylkää) button on thermostat screen after it is replaced (Nollaa ajastin koskettamalla termostaatin näytön "dismiss" (hylkää) -painiketta, kun se on vaihdettu).
182	Replace Air Filter (2) (Vaihda ilmansuodatin (2))	Replace air filter (2) (Vaihda ilmansuodatin (2)). Reset the timer by touching the "dismiss" (hylkää) button on thermostat screen after it is replaced (Nollaa ajastin koskettamalla termostaatin näytön "dismiss" (hylkää) -painiketta, kun se on vaihdettu).
183	Clean Humidifier Tank and Replace Water Filter (Puhdista kostuttimen säiliö ja vaihda vesisuodatin)	Clean humidifier tank and replace the water filter, or contact dealer to do this for you (Puhdista kostuttimen säiliö ja vaihda vesisuodatin tai ota yhteyttä jälleenmyyjään, joka tekee tämän puolestasi). Reset the timer by touching the "dismiss" (hylkää) button on the thermostat screen after it is replaced (Nollaa ajastin koskettamalla termostaatin näytön "dismiss" (hylkää) -painiketta, kun se on vaihdettu).
184	Replace Humidifier Pad (Vaihda kostuttimen tyyny)	Replace humidifier pad (Vaihda kostuttimen tyyny). Reset the timer by touching the "dismiss" (hylkää) button on the thermostat screen after it is replaced (Nollaa ajastin koskettamalla termostaatin näytön "dismiss" (hylkää) -painiketta, kun se on vaihdettu).
185	Replace Dehumidifier Filter (Vaihda ilmankuivaimen suodatin)	Replace the dehumidifier filter (Vaihda ilmankuivaimen suodatin). Reset the timer by touching "dismiss" (hylkää) button on thermostat screen after it is replaced (Nollaa ajastin koskettamalla termostaatin näytön "dismiss" (hylkää) -painiketta, kun se on vaihdettu).
186	Clean Ventilator Core (Puhdista ilmanvaihtimen ydin)	Clean ventilator core (Puhdista ilmanvaihtimen ydin). Reset the timer by touching the "dismiss" (hylkää) button on thermostat screen after it is replaced (Nollaa ajastin koskettamalla termostaatin näytön "dismiss" (hylkää) -painiketta, kun se on vaihdettu).
187	Clean or Replace Ventilator Filter (Puhdista tai vaihda ilmanvaihtimen suodatin)	Clean or replace ventilator filter (Puhdista tai vaihda ilmanvaihtimen suodatin). Reset the timer by touching the "dismiss" (hylkää) button on thermostat screen after it is replaced (Nollaa ajastin koskettamalla termostaatin näytön "dismiss" (hylkää) -painiketta, kun se on vaihdettu).
188	Replace UV Bulb (1) (Vaihda UV-lamppu (1))	Replace UV Bulb (1) (Vaihda UV-lamppu (1)). Reset the timer by touching the "dismiss" (hylkää) button on thermostat screen after it is replaced (Nollaa ajastin koskettamalla termostaatin näytön "dismiss" (hylkää) -painiketta, kun se on vaihdettu).
189	Replace UV Bulb (2) (Vaihda UV-lamppu (2))	Replace UV Bulb (2) (Vaihda UV-lamppu (2)). Reset the timer by touching the "dismiss" (hylkää) button on thermostat screen after it is replaced (Nollaa ajastin koskettamalla termostaatin näytön "dismiss" (hylkää) -painiketta, kun se on vaihdettu).
210	Register Online For Outdoor Temperature (Rekisteröidy verkossa saadaksesi ulkolämpötilan)	Online registration is required to receive outdoor temperature from the Internet (Verkkorekisteröinti vaaditaan, jotta voit vastaanottaa ulkolämpötilan Internetistä). Outdoor temperature is needed for your current system setup (Ulkolämpötila tarvitaan nykyiselle järjestelmäasennuksellesi). Download the Lyric app to register your thermostat (Lataa Lyric-sovellus rekisteröidäksesi termostaattisi).
388	Register Online for Remote Access and Outdoor Temperature (Rekisteröidy verkossa saadaksesi etäkäytön ja ulkolämpötilan)	Online registration is required for remote access and outdoor temperature (Verkkorekisteröinti vaaditaan etäkäyttöä ja ulkolämpötilaa varten). Download the Lyric app to register your thermostat (Lataa Lyric-sovellus rekisteröidäksesi termostaattisi).
399	No Internet (Ei Internet-yhteyttä)	The connection to the Internet has been lost (Yhteys Internetiin on katkennut). Please check your network settings (Tarkista verkkoasetuksesi).
400	No Wi-Fi Signal (Ei Wi-Fi-signaalia)	The Wi-Fi signal has been lost (Wi-Fi-signaali on kadonnut). Please wait for the thermostat to reconnect or select a new Wi-Fi network (Odota, että termostaatti muodostaa yhteyden uudelleen, tai valitse uusi Wi-Fi-verkko). Follow steps in the Lyric app (Seuraa Lyric-sovelluksen ohjeita)
508	Wi-Fi Not Configured (Wi-Fi ei ole määritetty)	Please download the Lyric app and follow the steps to connect thermostat to your Wi-Fi network (Lataa Lyric-sovellus ja noudata ohjeita yhdistääksesi termostaatin Wi-Fi-verkkoosi).

SÄHKÖVAARA
Voi aiheuttaa sähköiskun tai laitteiston vaurioitumisen. Katkaise virta ennen asennuksen aloittamista.

LAITTEISTON VAURIOITUMISVAARA
Kompressorin suojaus ohitetaan testauksen aikana. Laitteiston vaurioitumisen estämiseksi vältä kompressorin nopeaa käynnistämistä ja pysäyttämistä.

ELOHOPEAILMOITUS
Jos tämä tuote korvaa säiliössä olevaa elohopeaa sisältävän ohjaimen, älä laita vanhaa ohjainta roskiin. Ota yhteyttä paikalliseen jätehuoltoviranomaiseen saadaksesi ohjeita kierrätyksestä ja asianmukaisesta hävittämisestä.

Tekniset tiedot

Lämpötila-alueet
Lämmitys: 4,5 °C - 32,0 °C (40 °F - 90 °F)
Jäähdytys: 10,0 °C - 37,0 °C (50 °F - 99 °F)

Käyttöympäristön lämpötila
2,8 °C - 38,9 °C (37 °F - 102 °F)

Kuljetuslämpötila
-28,9 °C - 48,9 °C (-20 °F - 120 °F)

Suhteellinen kosteus käytössä
5–90 % (ei-kondensoituva)

Fyysiset mitat tuumina (mm) (K x L x S)

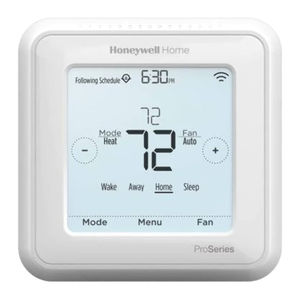

Lyric T6 PRO Wi-Fi Thermostat (TH6320WF2003):
4-5/64 x 4-5/64 x 1-1/16 (104 x 104 x 27)
Lyric T6 PRO Wi-Fi Thermostat (TH6220WF2006):
4-5/64 x 4-5/64 x 1-1/16 (104 x 104 x 27)
UWP Mounting System (THP2600A1009):
2-9/32 x 2-13/64 x 2-43/64 (58 x 56 x 10)
Standard Installation Adapter (THP2400A1076):
3-29/32 x 3-57/64 x 21/32 (99 x 99 x 17)
Decorative Cover Plate – Small (THP2400A1050):
4-49/64 x 4-49/64 x 11/32 (121 x 121 x 9)
Decorative Cover Plate – Large (THP2400A1068):
6-7/64 x 6-7/64 x 9/32 (155 x 155 x 7)

Sähköarvot

Liitin	Jännite (50/60 Hz)	Käyttövirta
W Lämmitys (Powerpile)	20–30 Vac 750 mV DC	0,02–1,0 A 100 mA DC
W2 (Aux) Lämmitys	20–30 Vac	0,02–1,0 A
E Hätälämmitys	20–30 Vac	0,02–0,5 A
Y Kompressorin vaihe 1	20–30 Vac	0,02–1,0 A
Y2 Kompressorin vaihe 2	20–30 Vac	0,02–1,0 A
G Tuuletin	20–30 Vac	0,02–0,5 A
O/B Vaihto	20–30 Vac	0,02–0,5 A
L/A Tulo	20–30 Vac	0,02–0,5 A
U Yleiskäyttöinen	20–30 Vac	0,02–0,5 A

Virrankulutus
Taustavalo päällä: 1,48 VA
Taustavalo pois päältä: 0,88 VA

Säädöstiedot

FCC-SÄÄDÖKSET
§ 15.19 (a)(3)
Tämä laite on FCC-sääntöjen osan 15 mukainen.
Käyttö on sallittu seuraavin ehdoin:

1. Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja
2. Tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

IC-SÄÄDÖKSET
RSS-GEN
Tämä laite on Industry Canadan lisenssivapaiden RSS-standardien mukainen.

Käyttö on sallittu seuraavin ehdoin:

1. Tämä laite ei saa aiheuttaa häiriöitä; ja
2. Tämän laitteen on hyväksyttävä kaikki häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa laitteen ei-toivottua toimintaa.

FCC-varoitus (osa 15.21) (vain Yhdysvallat)
Muutokset tai muokkaukset, joita vaatimustenmukaisuudesta vastaava osapuoli ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.

5 vuoden rajoitettu takuu

Takuutiedot ovat saatavilla osoitteessa http://customer.honeywell.com

Automaatio- ja ohjausjärjestelmät
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® Yhdysvalloissa rekisteröity tavaramerkki.
© 2016 Honeywell International Inc.
33-00153—07 M.S. Rev. 08-16
Painettu Yhdysvalloissa.

Viitteet

• Honeywell Customer Portal (Honeywellin asiakasportaali)

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Honeywell Lyric T6 Pro Wi-Fi -ohjelmoitava termostaatin käyttöohje

Saatavilla olevat kielet
